GEBRUIKSAANWIJZING GASTRO M 1808 CSG A DL DR C2 U GRAM

Gebruiksanwijzing NL 41

Bruksanvisning S 50

GRAM

Opstellen en plaatsen 41

Belangrijk ! 41

Electrische aansluiting 42

Inbedrijfstelling 43

Temperatuurinstelling 44

Fout codes op het display 44

Temperatuur alarm 45

Spanningsvrij alarmrelais 45

Toetsen-blokkering 46

Verdamper-ontdooien 46

Dooiwater

Spanningsuitval 47

Reinigen 47

Draairichting van de deur veranderen 48

Onderhoud 49

Vernietigen 49

Fig. 1A, 1B, 1C 59

47

s

Om de beste werking van uw nieuwe koel-vries werkbank te verkrijgen, dient u deze gebruiksaanwijzing zorgvuldig door te lezen alvorens u uw nieuwe koel-vries werkbank plaatst en in gebruik neemt.

Opstellen en plaatsen

Het meubel moet in een droge en goed geventileerde ruimte geplaatst worden.

Vermijd het meubel in direct zonlicht of bij warme vlakken te plaatsen om een effectieve werking te bereiken.

Tafels met poten moeten afgesteld worden met de instelbare poten zodat de tafel horizontaal staat en niet scheef wringt.

Tafels op wielen moeten op een egale vloer staan, anders kan de tafel mettertijd zoveel verwringen dat de deuren en laden niet optimaal zullen functioneren.

Tafels die op een voetstuk staan moeten gericht worden zodat ze waterpas en staan en niet verwringen.

Zet de kasten niet in een sterk chloor- of zuurhoudende omgeving (zwemhallen e.d.) op vanwege corrosiegevaar.

Belangrijk!

Zorg ervoor dat de ventilatieopeningen in de frontafscherming van de kast niet verstopt raken.

Beschadig het koelcircuit niet.

Gebruik geen elektrische apparaten binnen in de kast

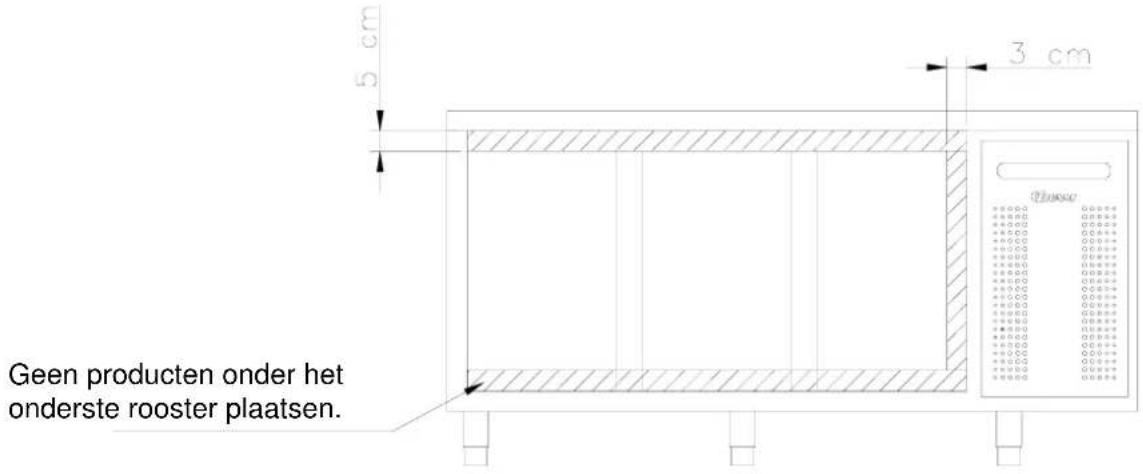

Om de vereiste luchtcirculatie/koeling in het meubel te waarborgen, moeten de gearceerde ruimten vrij van producten gehouden worden.

5 cm 3 cm Geen producten onder het onderste rooster plaatsen.

Dek alle levensmiddelen die niet bij voorbaat verpakt zijn en die in de werbank moeten worden bewaard, goed af om onnodige corrosie van de delen in de werbank zelf te vermijden, hieronder de verdamper.

Afdekplaten die voorzien zijn van waarschuwingsstickers mogen niet geopend worden, aangezien hieraan gevaar verbonden is. Dit mag uitsluitend door servicemonteurs worden gedaan.

Electrische aansluiting

De kast is voor aansluiting aan een wisselstroomnet berekend. Aansluitspanning (220 V) en frequentie (50 Hz) zijn op het typeplaatje aangegeven.

De kast dient u aan te sluiten op een geaard stopcontact dat goed toegankelijk is.

De overige aansluitwaarden staan aangegeven op het typeplaatje.

Inbedrijfstelling

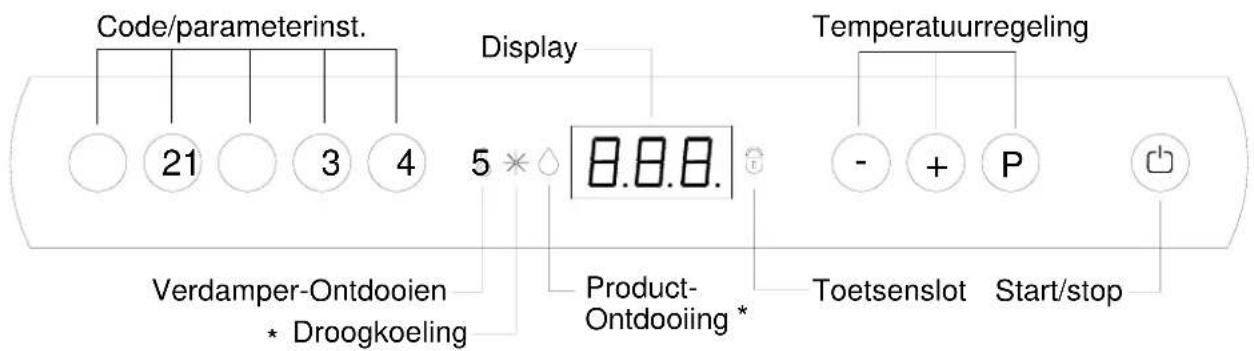

Code/parameterinst. Display Temperatureurregeling - + P Toetsenslot Start/stop Verdamper-Ontdooien * Droogkoeling Product- Ontdooing * 5 * 8.8.8.

* = geen functie op dit product.

Zet de stekker in het stopcontact.

Druk op de START/STOP toets om de werbank aan te zetten. Alle dioden zullen enkele seconden branden.

De getallen die nu op het display verschijnen, geven de actuele temperatuur in de werkbank aan en zijn tevens de garantie dat de stroom is aangesloten.

Er wordt ontdooid, als de kast niet meteen start en • oplicht.

Druk langer dan 3 seconden op P + om de startontdooiing te annuleren.

gaat uit.

Druk langer dan 3 seconden op ⏻ om de kast uit te zetten.

Bij service:

Als er service op de elektrische delen wordt uitgevoerd, moet de stekker uit het stopcontact gehaald worden. Het is niet voldoende om de kast op de START/STOP toets van het regelpaneel uit te zetten, aangezien er dan nog altijd spanning op de elektrische delen van de kast zal staan.

Temperatuurinstelling

Temperatuurcontrole:

P Druk op deze toets om te zien op welke temperatuur de werkbank is ingesteld. De temperatuur verschijnt op het display.

Temperatuurregeling:

Temperatuur omhoog:

P ingedrukt houden en druk tegelijkertijd op + . Elke keer dat er op + gedrukt wordt, veranderd de temperatuur een graad. Als het display de gewenste temperatuur aangeeft, laat u de toetsen los en de instelling wordt opgeslagen.

Temperatuur omlaag:

P ingedrukt houden en druk tegelijkertijd op - . Elke keer dat er op gedrukt wordt, veranderd de temperatuur een graad. Als het display de gewenste temperatuur aangeeft, laat u de toetsen los en de instelling wordt opgeslagen.

Foutcodes op het display

F1 Als de foutcode F1 op het display verschijnt, betekent dit dat de temperatuurvoeler in de werkbank defect is en de monteur erbij gehaald moet worden.

De werkbank zal in de tussentijd met behulp van het geheugen van de regeling zelf pogen de ingestelde temperatuur te bewaren.

F2 Als het display foutcode F2 toont, zijn er problemen met de temperatuurvoeler op de verdamper. Dit heeft geen invloed op de werking van de werkbank, maar de voeler moet zo snel mogelijk vervangen worden. Haal de monteur erbij.

F3 Als het display foutcode F3 toont, zijn er problemen met de temperatuurvoeler op de condensor. Dit heeft geen invloed op de werking van de werkbank, maar de voeler moet zo snel mogelijk vervangen worden. Haal de monteur erbij.

N.B.! Geldt alleen voor kasten waarop een compressor gemonteerd is.

Als de punten in het display knipperen, is de condensortemperatuur te hoog. Zet de werkbank uit en controleer of de condensor afgedekt is. Als dit niet het geval is, kan de hoge temperatuur betekenen dat de condensor moet worden gereinigd. Dit moet met een borstel of stofzuiger gedaan worden. Start de kast opnieuw. Na een uurtje zal de kast weer normaal werken. Als de punten weer gaat branden, dient u de monteur erbij te halen.

N.B.! Geldt alleen voor kasten waarop een compressor gemonteerd is.

Temperatuuralarm

Temperatuuralarm - display.

De regeling is voorzien van een temperatuuralarm, die de temperatuur in de kast constant bewaakt. De temperatuur waarbij het alarm geactiveerd wordt, is naar wens in te stellen. Als de temperatuur de ingestelde grens overschrijdt, begint het display naar 60 minuten te knipperen.

Instelling van de alarmwaarde (instelbereik -35°C tot +25°C – fabr.instelling +25°C)

• Druk langer dan 3 seconden op P + 1 .
• Druk op ^+ totdat dPL op het display verschijnt.
• Als u op Ⓓ drukt, verschijnt de ingestelde waarde.
• De waarde is te wijzigen door op ^+ of ^- te drukken.
• Druk op ^P om te bevestigen nadat de gewenste waarde is ingesteld.
• Druk 2 keer op om het menu te verlaten.

Tijdvertraging instellen (inst.bereik 0 tot 120 min. – fabr.instelling 60 min.)

Wordt op dezelfde wijze als hierboven gedaan; de parameter voor tijdvertraging heet dPt.

Spanningsvrij alarmrelais

Aansluitnummer 19 op de printkaart is bedoeld voor een afstandsalarm. Een relais sluit als de temperatuur langer dan een uur te hoog of te laag geweest is.

Instelling van de bovenste alarmwaarde (instelbereik -35°C tot +25°C)

• Druk langer dan 3 seconden op P + 1.
- Druk op ^+ totdat HAr op het display verschijnt.
- Als u op Ⓓ drukt, verschijnt de ingestelde waarde.
- De waarde is te wijzigen door op + of - te drukken.
- Druk op ^P om te bevestigen nadat de gewenste waarde is ingesteld.
- Druk 2 keer op om het menu te verlaten.

Instelling van de onderste alarmwaarde (instelbereik -35°C tot +25°C)

Wordt op dezelfde wijze als hierboven gedaan; de parameter voor tijdvertraging heet LAr.

Tijdvertraging instellen (inst.bereik 0 tot 120 min. – fabr.instelling 60 min.)

Wordt op dezelfde wijze als hierboven gedaan; de parameter voor tijdvertraging heet respectievelijk HAt en LAt voor de bovenste en onderste alarmgrens.

Toetsenbord - blokkering

Het toetsenbord kan geblokkeerd worden doormiddels het intoetsen van de code: 123P

Dit symbol (verlicht) verschijnt op het toetsenbord gevolgd door een korte piep toon. Nu is het niet meer mogelijk om de temperatuur instelling te veranderen.

Om de blokkering van het toetsenbord weer op te heffen gebruikt men dezelfde code.

Verdamper-ontdooien

4 x per 24 uur wordt volautomatisch ontdooid. Bij het frequent openen van de deur en het frequent bijvullen van de kast kan het nodig zijn de kast handmatig te ontdooiien. De kast kan handmatig ontdooid worden door deze uit en weer aan te zellen. Deze zal dan starten met een ontdooiing en de volgende ontdooiing zal dan automatisch 6 uur later plaatsvinden.

Gebruik geen mechanische apparatuur of andere middelen om het ontdooiproces te versnellen.

knippert om aan te geven dat er ontdooid wordt.

Het aantal ontdooiingen per etmaal is als volgt te wijzigen

• Druk langer dan 3 seconden op P + 1 .
• Druk op ^+ totdat dEF op het display verschijnt.
• Als u op Ⓓ drukt, verschijnt de ingestelde waarde.
• De waarde is te wijzigen door op + of - te drukken.
• Druk op ^P om te bevestigen nadat de gewenste waarde is ingesteld.
• Druk 2 keer op om het menu te verlaten.

Dooiwater

Tafels met compressor

Het dooiwater wordt via een leiding van de verdamper naar een bak achter de condensor gevoerd, waar het water zal verdampen door de warmte de compressor en de condensor afgeven.

Als de luchtvochtigheid of de belasting hoog is, kan het nodig zijn om een verwarmingslichaam te monteren.

Tafels die op een gemeenschappelijke compressor zijn aangesloten

Het dooiwater wordt via een leiding van de verdamper naar een bak achter het frontpaneel gevoerd, waar het water door een verwarmingslichaam verdampt wordt.

Spanningsuitval

Indien de netspanning uitvalt, wordt de gewenste temperatuur instelling vast gehouden. Bij hernieuwd inschakelen komt de kast automatisch op de juiste temperatuur. Bij langdurige stroomstoring kan het zijn dat de kast weer inschakelt op de fabrieksinstelling.

Reinigen

Haal de stekker uit het contact voordat u de werkbank gaat reinigen.

De compressorruimte en het koelelement mogen niet met water gespoeld worden, aangezien er kortsluiting, beschadiging e.d. op de elektrische delen ontstaan kan.

Het meubel moet met passende tussenpozen van binnen en van buiten gereinigd worden met een zacht sopje en grondig gecontroleerd worden voordat het weer in bedrijf gesteld wordt.

De buitenkant kan met staalolie onderhouden worden.

Reinigingsmiddelen die chloor of chloorverbindingen bevatten, evenals andere agressieve middelen, mogen niet gebruikt worden aangezien ze corrosie kunnen veroorzaken op de roestvrije vlakken en het inwendige koelsysteem.

De compressorruimte, en met name de condensor, vrij van stof en vuil houden. Dit doet u het beste met een stofzuiger of een borstel. De filters op de condensor en in het frontpaneel zijn te demonteren en te reinigen in de vaatwasmachine bij max. 50°C.

Noteer een evt. reiniging van de condensor in het reinigingsschema.

Reinigen van werkbanken met laden:

Indien een werkbank is uitgerust met laden en de bodem van de werkbank moet worden - schoongemaakt kunnen de laden er als volgt werden uitgenomen

• Trek de lade geheel uit.
• Til de lade aan de voorkant op waarna de lade vrij komt van de telescope-geleiders.

(fig 1A, 1B, 1C)

Na het reinigen kan de lade worden teruggeplaatst. Plaats de lade op de voorste wielen van de telescope-geleiders met het front iets hoger en duw de lade horizontaal naar binnen. De lade is nu automatisch in de goede positie en geborgd tegen uittrekken.

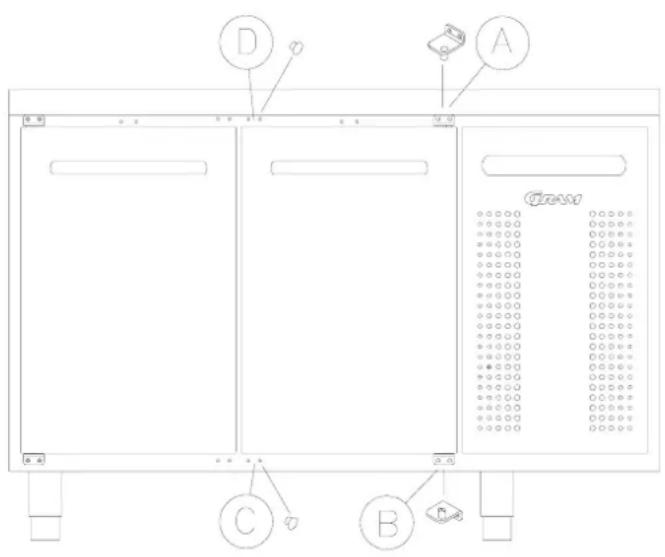

Omkeren van de deur

De deur kan rechts of links opgehangen worden.

Dit gaat als volgt:

D A C B

1. Demonteer scharnier pos. A.
2. Verwijder de deur.
3. Demonteer scharnier pos. B.
4. Verplaats de sierdoppen op de kast van pos. D naar pos. A en van pos. C naar pos. B.
5. Verplaats ook de sierdop in de deur van pos. D naar pos. A.
6. Monteer scharnier van pos. A. in pos. C.
7. Zet de deur op de scharnierpen van pos. C.
8. Monteer scharnier van pos. B. nu in pos. D en stel hem af zodat de deur dicht sluit. Span hem daarna vast.

Onderhoud

Het koelsysteem en de hermetisch gesloten motor-compressor vragen geen onderhoud. Schoonhouden is voldoende. Het bovenste frontpaneel kan worden gedemonteerd door het naar boven te schuiven.

Indien de kast niet koelt is het eerst zinvol de electrische aansluiting - stekker - en zekeringen te controleren

Wanneer bij storing de oorzaak niet gevonden kan worden, waarschuw uw leverancier onder vermelding van het typenummer, part no. en serienummer. TYPE, PART NR. en SER. NR. staan op het typeplaatje aangegeven.

Plaatsing van het typeplaatje:

Wanneer een koeler niet langer gebruikt wordt en moet worden vernietigd, doe dit dan op een milieu vriendelijke manier.

Er kunnen regels/condities zijn waar rekening mee moet worden gehouden. Raadpleeg hiertoe de plaatselijke voorschriften.
