GEBRUIKSAANWIJZING COLORdash Par H7X IP Chauvet

Over deze handleiding

De COLORdash Par-H7XIP Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

- De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 20 in (0,5 m) voorkomen wordt.

- Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.

- De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.

- De armatuur is uitsluitend bedoeld voor professioneel gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is. Plaats geen ontvlambaar materiaal binnen 20 in (50 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.

- Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.

- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.

• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

- Dit product NIET onderdompelen (IP65). Tijdelijke gebruik buitenshuis is prima.

- Niet voor permanente buiteninstallatie in locaties met extreme weersomstandigheden.

- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.

- Sluit dit product NIET aan op een dimmer of een regelweerstand.

- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.

- Gebruik UITSLUITEND de montagebeugel of de hendel om dit product te dragen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.

- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.

Wat is inbegrepen

• COLORdash Par-H7XIP
• Seetronic Powerkon IP65 stroomsnoer
• Gel Frame Houder

• G e l F r a m e

• Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel		Groen

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power linking

Het is mogelijk tot maximaal 16 COLORdash Par-H7XIP-producten koppelen aan 100 V, 20 producten aan 120 V, 34 producten aan 208 V of 37 producten aan 230 V of 240 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

DMX-koppeling

De COLORdash Par-H7XIP kan met een DMX-controller werken met een 3- of 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com, is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De COLORdash Par-H7XIP gebruikt een 3- of 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 6CH, 8CH, 9CH, 13CH, en 14CH. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De COLORdash Par-H7XIP ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

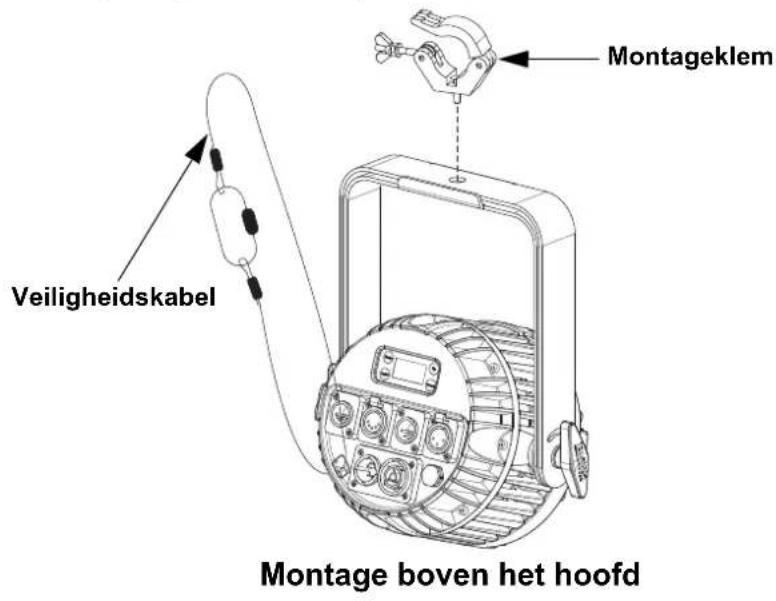

Montagediagram van het product

Veiligheidskabel Montage klem Montage boven het hoofd

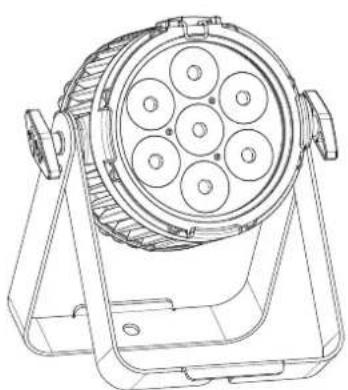

Montage aan een oppervlak

Beschrijving bedieningspaneel

Toets Functie
	$luit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden, de volgende toegangscode in: , , , , .

Dit toegangscode kan niet gewijzigd worden.

Menumap

Raadpleeg de productpagina van COLORdash Par-H7XIP op www.chauvetprofessional.com voor de nieuwste menukaart.

Hoofdniveau Programmeerniveaus Beschrijving
DMX Address 001-507 Stelt het DMX-startadres in
DMX Channel	6CH 6-kanalen: RGBAWUV
	8CH		8-kanalen: dimmer, RGBAWUV, stroboscoop
	9CH		9-kanalen: 16-bit dimmer, RGBAWUV, stroboscoop
	13CH		13-kanalen: dimmer, RGBAWUV, stroboscoop, kleurenmacro, kleurtemperatuur, automatische programma's en snelheid, dimmer-modus
	14CH		14-kanalen: 16-bit dimmer, RGBAWUV, stroboscoop, kleurenmacro, kleurtemperatuur, automatische programma's en snelheid, dimmer-modus
Static Fixed Color	Color	R	Rood
		G	Groen
		B	Blauw
		A	Amber
		W	Wit
		UV	Ultraviolet (UV)
		RG	Rood/Groen
		RB	Rood/Blauw
		RA	Rood/Amber
		RW	Rood/Wit
		RUV	Rood/UV
		GB	Groen/Blauw
		GA	Groen/Amber
		GW	Groen/Wit
		GUV	Groen/UV
		BA	Blauw/Amber
		BW	Blauw/Wit
		BUV	Blauw/UV
		AW	Amber/Wit
		AUV	Amber/UV
		WUV	Wit/UV
		RGB	Rood/Groen/Blauw
		RGA	Rood/Groen/Amber
		RGW	Rood/Groen/Wit
		RGUV	Rood/Groen/UV
		RBA	Rood/Blauw/Amber
Hoofdniveau	Programmeerniveaus		Beschrijving
Static (vervolg)	Fixed Color (vervolg)	RBW Rood/Blauw/Wit
		RBUV Rood/Blauw/UV
		RAW Rood/Amber/Wit
		RAUV Rood/Amber/UV
		RWUV Rood/Wit/UV
		GBA Groen/Blauw/Amber
		GBW Groen/Blauw/Wit
		GBUV Groen/Blauw/UV
		GAW Groen/Amber/Wit
		GAUV Groen/Amber/UV
		GWUV Groen/Wit/UV
		BAW Blauw/Amber/Wit
		BAUV Blauw/Amber/UV
		BWUV Blauw/Wit/UV
		AWUV Amber/Wit/UV
		RGBA Rood/Groen/Blauw/Amber
		RGBW Rood/Groen/Blauw/Wit
		RGBUV Rood/Groen/Blauw/UV
		RGAW Rood/Groen/Amber/Wit
		RGAUV Rood/Groen/Amber/UV
		RGWUV Rood/Groen/Wit/UV
		RBAW Rood/Blauw/Amber/Wit
		RBAUV	Rood/Blauw/Amber/UV
		RBWUV Rood/Blauw/Wit/UV
		RAWUV	Rood/Amber/Wit/UV
		GBAW Groen/Blauw/Amber/Wit
		GBAUV Groen/Blauw/Amber/UV
		GBWUV Groen/Blauw/Wit/UV
		GAWUV Groen/Amber/Wit/UV
		BAWUV	Blauw/Amber/Wit/UV
		RGBAW Rood/Groen/Blauw/Amber/Wit
		RGBAUV	Rood/Groen/Blauw/Amber/UV
		RGBWUV	Rood/Groen/Blauw/Wit/UV
		RGAWUV	Rood/Groen/Amber/Wit/UV
		RBAWUV	Rood/Blauw/Amber/Wit/UV
		GBAWUV	Groen/Blauw/Amber/Wit/UV
		RGBAWUV	Rood/Groen/Blauw/Amber/Wit/UV
	Color Temperature	Warm White 1	Vooraf ingestelde witte kleurtemperaturen
		Warm White 2
		Warm White 3
		Neutral White 1
		Neutral White 2
		Neutral White 3
		Daylight 1
		Daylight 2
		Daylight3
		Daylight 4

Hoofdniveau	Programmeerniveaus			Beschrijving
Static (vervolg)	Manual Color Mixer	Red	000-255	Aangepaste statische kleuren Combineer rood, groen, blauw, amber, wit en ultraviolet (0-100%)
		Green
		Blue
		Amber
		White
		UV
Auto show Auto 1-5 001-100 Automatische programma's en snelheid
Master/Slave	Master DMX-modus (Master)
	Slave Slaaf-modus
Dimmer Mode	Off Lineaire dimmer
	Dimmer1-3			Dimmersnelheid, snel (1) naar langsaam (3)
White Balance	Off Gebruikt fabriek-standaard			witte instelling
	Manual	Red		Stelt maximum waarde van rood in
		Green Stelt maximum waarde van 125-255		van groen in
		Blue Stelt maximum waarde van blauw in		van blauw in
		Amber Stelt maximum waarde van amber in		van amber in
		White Stelt maximum waarde van wit in		van wit in
		UV Stelt maximum waarde van ultraviolet in		ultraviolet in
LED Frequency	600Hz			Selecteert de PWM-frequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25kHz
Back Light	10S			Beeldscherm schakelt uit na 10 seconden
	30S			Beeldscherm schakelt uit na 30 seconden
	2Min Beeldscherm schakelt uit na 2 minuten
	Always On Beeldscherm blijft aan
Key Lock	On			Vergrendelt het scherm. Toegangscode:
	Off
Information	Fixture Hours	<______H>		Toont het aantal uren dat het product is ingeschakeld
	Version	<V._._._.__>		Toont de huidige firmwareversie
	UID	<_______>		Toont het product-UID
Reset Factory	NO			Reset naar standaard fabrieksinstellingen
	YES
System Update	Put the update file into the USB stick and connect it to the device through an adapter cable.			Firmware bijwerken via USB naar DMX-adapterkabel
	NO
	YES

DMX-waarden

6CH	8CH	9CH	13CH	14CH	Functie					Waarde	Percentage/Instelling
-	1	1	1	1	Dimmer					000 ⇔ 255	0–100%
-	-	2	-	2	Fijne dimmer					000 ⇔ 255	0–100%
1	2	3	2	3	Rood					000 ⇔ 255	0–100%
2	3	4	3	4	Groen					000 ⇔ 255	0–100%
3	4	5	4	5	Blauw					000 ⇔ 255	0–100%
4	5	6	5	6	Amber					000 ⇔ 255	0–100%
6CH	8CH	9CH	13CH	14CH	Functie					Waarde	Percentage/Instelling
5	6	7	6	7	W	i	t	000	255 0-	100%
6	7	8	7	8	U	l	t	r	a	v i	o l e t 000 255 0-10
-	8	9	8	9	S	t	r	o	b	000 010 011 255	Geen functieS c o o pStroboscoop, langsaam naar snel
-	-	-	9	1	0	K	l	e	u	000 010 011 Rood vol012 029 030 Rood en groen vol031 049 050 Groen vol051 069 070 Groen en blauw vol071 089 090 Blauw vol091 109 110 Rood en blauw vol111 129 130 Rood vol131 149 150 Rood, groen en blauw vol151 169 170 Blauw vol171 200 201 255	Geen functieRood vol, groen neemt toeGroen vol, rood neemt afGroen vol, blauw neemt toeBlauw vol, groen neemt afn m a c r oBlauw vol, rood neemt toeRood vol, blauw neemt toeRood, groen en blauw volRood, groen en blauw volKleurtemperatuur, warm naar koel
--	-10	11	Kleurtemperatuur							000 005 006 025 026 050 051 075 076 100 101 125 126 150 151 175 176 200 201 225 226 250 251 255	Geen functieWarm wit 1Warm wit 2Warm wit 3Neutraal wit 1Neutraal wit 2Neutraal wit 3Daglicht 1Daglicht 2Daglicht 3Daglicht 4Geen functie
-	-	-	11	1	Automatischeprogramma's					000 010 011 060 061 110 111 160 161 210 211 255	Geen functieAutomatische programma 1Automatische programma 2Automatische programma 3Automatische programma 4Automatische programma 5
-	-	-	12	13	Programmasnelheid					000 255	Automatische programmasnelheid, langsaam naar snel
--	-13	14	Dimmer-modus							000 051 052 101 102 152 153 203 204 255	Dimmersnelheid ingesteld vanaf het displayDimmer snelheidsmodus uitDimmer snelheidsmodus 1 (snel)Dimmer snelheidsmodus 2Dimmer snelheidsmodus 3 (langzaam)
