BEDIENUNGSANLEITUNG COLORdash Par H7X IP Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des COLORdash Par-H7XIP finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 20 Zoll (0,5 m) nicht zu erwarten ist.
- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.
• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.
• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
- Um Verschleiß zu vermeiden und die Dauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Strom – entweder per Schalter oder durch Herausziehen des Steckers aus.
- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 20 Zoll (50 cm) zu den angrenzenden Flächen.
- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Dieses Gerät darf NICHT in Wasser eingetaucht (IP65). Eine vorübergehender Verwendung im Freien ist möglich.
• Dieses Geräts eignet sich nicht für eine permanente Installation im Außenbereich an Orten mit extremen Umweltbedingungen.
- NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
• Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
- Das Gerät NUR an den Befestigungsbügel oder Griffen tragen.
- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
• Die maximal zulässige Umgebungstemperatur beträgt 40 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.
• Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.
- Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• COLORdash Par-H7XIP

• Halter für Gel-Rahmen

- Schnellanleitung

- Seetronic Powerkon IP65 Netzkabel

- Gel-Rahmen

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz	Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Serienschaltung der Geräte

Bis zu 16 COLORdash Par-H7XIP-Produkte mit 100 V, 20 Produkte mit 120 V, 34 Produkte mit 208 V oder 37 Produkte mit 230 V oder 240 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.

DMX-Verbindung

Der COLORdash Par-H7XIP kann mit einem DMX-Controller betrieben werden, wenn eine 3- oder 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der COLORdash Par-H7XIP nutzt zur seiner Persönlichkeiten: 6CH, 8CH, 9CH, 13CH, und 14CH eine 3- oder 5-polige DMX-Verbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der COLORdash Par-H7XIP unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

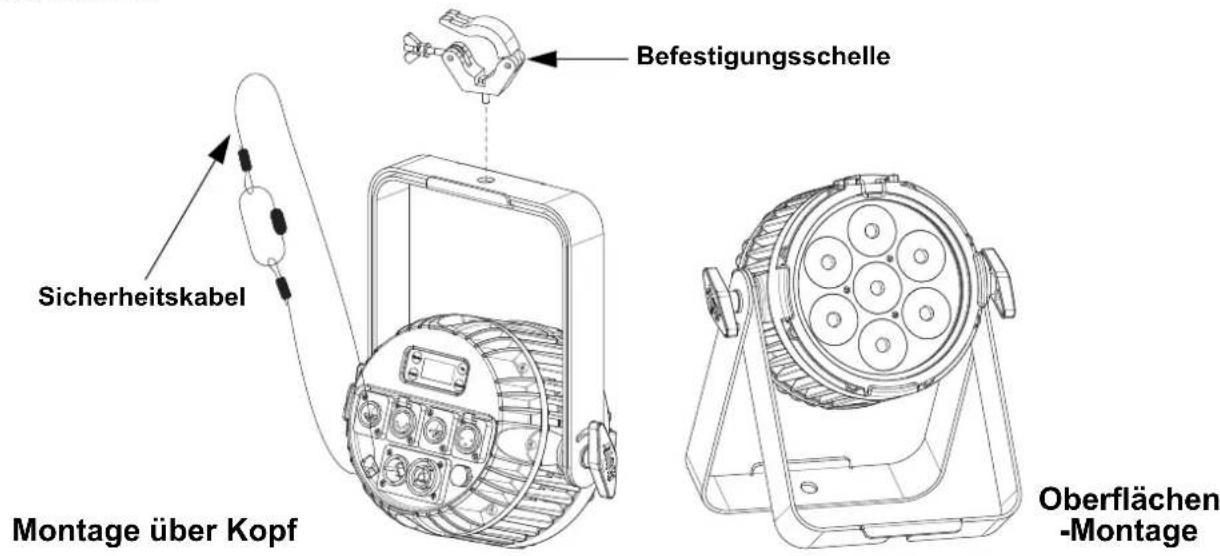

Montageansicht

Befestigungsschelle Sicherheitskabel Montage über Kopf Oberflächen -Montage

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der entsprechenden Funktion

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein: , , , , . Diese Sicherheitscode kann nicht geändert werden.

Menüstruktur

Die neueste Menükarte finden Sie auf der COLORdash Par-H7XIP-Produktseite unter www.chauvetprofessional.com.

Hauptebene Programmierebenen Beschreibung
DMX Address 001-507 Stellt die DMX-Startadresse ein
DMX Channel	6CH 6-Kanal: RGBAWUV
	8CH 8-Kanal: Dimmer, RGBAWUV, Stroboskop
	9CH 9-Kanal:		16-Bit-Dimmer, RGBAWUV, Stroboskop
	13CH		13-Kanal: Dimmer, RGBAWUV, Stroboskop, Farbe Makro, Farbtemperatur, Automatische Programme und Geschwindigkeit, Dimmer-Modus
	14CH		14-Kanal: 16-Bit-Dimmer, RGBAWUV, Stroboskop, Farbe Makro, Farbtemperatur, Automatische Programme und Geschwindigkeit, Dimmer-Modus
Static Fixed Color		R Rot
		G Grün
		B Blau
		A Bernsteinfarben
		W Weiß
		UV Ultraviolett (UV)
		RG	Rot/Grün
		RB Rot/Blau
		RA Rot/Bernsteinfarben
		RW	Rot/Weiß
		RUV	Rot/UV
		GB	Grün/Blau
		GA	Grün/Bernsteinfarben
		GW	Grün/Weiß
		GUV	Grün/UV
		BA Blau/Bernsteinfarben
		BW	Blau/Weiß
		BUV	Blau/UV
		AW	Bernsteinfarben/Weiß
		AUV	Bernsteinfarben/UV
		WUV	Weiß/UV
		RGB	Rot/Grün/Blau
		RGA	Rot/Grün/Bernsteinfarben
		RGW	Rot/Grün/Weiß
		RGUV	Rot/Grün/UV
		RBA	Rot/Blau/Bernsteinfarben
		RBW	Rot/Blau/Weiß
Hauptebene	Programmierebenen			Beschreibung
Static(Fortsetzung)	Fixed Color(Fortsetzung)	RBUV Rot/Blau/UV
		RAW Rot/Bernsteinfarben/Weiß
		RAUV Rot/Bernsteinfarben/UV
		RWUV Rot/Weiß/UV
		GBA Grün/Blau/Bernsteinfarben
		GBW Grün/Blau/Weiß
		GBUV Grün/Blau/UV
		GAW Grün/Bernsteinfarben/Weiß
		GAUV Grün/Bernsteinfarben/UV
		GWUV Grün/Weiß/UV
		BAW Blau/Bernsteinfarben/Weiß
		BAUV Blau/Bernsteinfarben/UV
		BWUV Blau/Weiß/UV
		AWUV Bernsteinfarben/Weiß/UV
		RGBA Rot/Grün/Blau/Bernsteinfarben
		RGBW Rot/Grün/Blau/Weiß
		RGBUV Rot/Grün/Blau/UV
		RGAW Rot/Grün/Bernsteinfarben/Weiß
		RGAUV Rot/Grün/Bernsteinfarben/UV
		RGWUV Rot/Grün/Weiß/UV
		RBAW Rot/Blau/Bernsteinfarben/Weiß
		RBAUV Rot/Blau/Bernsteinfarben/UV
		RBWUV Rot/Blau/Weiß/UV
		RAWUV		Rot/Amber/Weiß/UV
		GBAW Grün/Blau/Bernsteinfarben/Weiß
		GBAUV Grün/Blau/Bernsteinfarben/UV
		GBWUV Grün/Blau/Weiß/UV
		GAWUV		Grün/Bernsteinfarben/Weiß/UV
		BAWUV		Blau/Bernsteinfarben/Weiß/UV
		RGBAW Rot/Grün/Blau/Bernsteinfarben/Weiß
		RGBAUV		Rot/Grün/Blau/Bernsteinfarben/UV
		RGBWUV		Rot/Grün/Blau/Weiß/UV
		RGAWUV		Rot/Grün/Bernsteinfarben/Weiß/UV
		RBAWUV		Rot/Blau/Bernsteinfarben/Weiß/UV
		GBAWUV		Grün/Blau/Bernsteinfarben/Weiß/UV
		RGBAWUV		Rot/Grün/Blau/Bernsteinfarben/Weiß/UV
	ColorTemperature	Warm White 1		Voreingestellte weiße Farbtemperaturen
		Warm White 2
		Warm White 3
		Neutral White 1
		Neutral White 2
		Neutral White 3
		Daylight 1
		Daylight 2
		Daylight3
		Daylight 4
	Manual ColorMixer	Red	000-255	Benutzerdefinierte statische Farben, kombiniert Rot, Grün, Blau, Bernsteinfarben, Weiß und Ultraviolett
		Green
		Blue
Static(Fortsetzung)	Manual Color Mixer(Fortsetzung)	Amber	000-255	Benutzerdefinierte statische Farben, kombiniert Rot, Grün, Blau, Bernsteinfarben, Weiß und Ultraviolett
		White
		UV
Auto show Auto 1-5 001-100 Automatische Programme und Geschwindigkeit
Master/Slave	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Mode	Off Linearer Dimmer
	Dimmer1-3			Dimmergeschwindigkeit, schnell (1) nach langsam (3)
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung „Weiß“
	Manual	Red	den maximalen Wert der Brün ein	Stellt den maximalen Wert der Rot ein
		Green Stellt den maximalen Wert der Blau ein		Vert der Grün ein
		Blue Stellt den maximalen Wert der Blau ein		Vert der Blau ein
		Amber		Stellt den maximalen Wert der Bernsteinfarben ein
		White Stellt den maximalen Wert der Weiß ein		Vert der Weiß ein
		UV Stellt den maximalen Wert der UV ein		Vert der UV ein
LED Frequency	600Hz			Legt die Frequenz der Puls-Weiten-Modulation fest
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25kHz
Back Light	10S Anzeige schaltet nach 10 Sekunden ab
	30S Anzeige schaltet nach 30 Sekunden ab
	2Min Anzeige schaltet nach 2 Minuten ab
	Always On Anzeige bleibt an
Key Lock	On			Damit sperren Sie die Anzeige. Sicherheitscode:,,,,,,,,
	Off
Information	Fixture Hours	<______H>		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version	<V._._._.__>		Zeigt die aktuelle Firmware-Version an
	UID	<_______>		Zeigt die Produkt-UID an
Reset Factory	NO			Setzt auf die standardmäßigen Werkseinstellungen zurück
	YES
System Update	Put the update file into the USB stick and connect it to the device through an adapter cable.			Aktualisieren Sie die Firmware über ein USB-zu-DMX-Adapterkabel
	NO
	YES

DMX-Werte

6CH	8CH	9CH	13CH	14CH	Funktion				Wert	Prozent/Einstellung
-	1	1	1	1	Dimmer				000 ⇔ 255	0–100%
-	-	2	-	2	Feiner dimmer				000 ⇔ 255	0–100%
1	2	3	2	3	Rot				000 ⇔ 255	0–100%
2	3	4	3	4	Grün				000 ⇔ 255	0–100%
3	4	5	4	5	Blau				000 ⇔ 255	0–100%
4	5	6	5	6	Bernsteinfarben				000 ⇔ 255	0–100%
5	6	7	6	7	Weiß				000 ⇔ 255	0–100%
6	7	8	7	8	Ultraviolett				000 ⇔ 255	0–100%
6CH	8CH	9CH	13CH	14CH	Funktion				Wert	Prozent/Einstellung
-	8	9	8	9	S	t	r	o	b	000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskop, langsam bis schnell
-	-	-	9	1	0	F	a	r	b	000 ⇔ 010 Keine Funktion011 Rot voll012 ⇔ 029 Rot full, grün nimmt zu030 Rot und grün voll031 ⇔ 049 Grün voll, rot nimmt ab050 Grün voll051 ⇔ 069 Grün voll, blau nimmt zu070 Grün und blau voll071 ⇔ 089 Blau voll, grün nimmt ab090 Blau voll091 ⇔ 109 Blau voll, rot nimmt zu110 Rot und blau voll111 ⇔ 129 Rot voll, blau nimmt ab130 Rot voll131 ⇔ 149 Rot voll, grün und blau nimmt zu150 Rot, grün und blau voll151 ⇔ 169 Blau voll, rot und grün nimmt ab170 Blau voll171 ⇔ 200 Rot, grün und blau voll201 ⇔ 255 Farbtemperatur, warm bis kalt
--	10	11	Farbtemperatur							000 ⇔ 005 Keine Funktion006 ⇔ 025 Warmweiß 1026 ⇔ 050 Warmweiß 2051 ⇔ 075 Warmweiß 3076 ⇔ 100 Neutralweiß 1101 ⇔ 125 Neutralweiß 2126 ⇔ 150 Neutralweiß 3151 ⇔ 175 Tageslicht 1176 ⇔ 200 Tageslicht 2201 ⇔ 225 Tageslicht 3226 ⇔ 250 Tageslicht 4251 ⇔ 255 Keine Funktion
--	11	12	Automatische	Programme						000 ⇔ 010 Keine Funktion011 ⇔ 060 Automatisches Programm 1061 ⇔ 110 Automatisches Programm 2111 ⇔ 160 Automatisches Programm 3161 ⇔ 210 Automatisches Programm 4211 ⇔ 255 Automatisches Programm 5
--	12		13		Programmgeschwindigkeit				000 ⇔ 255	Automatisches Programmgeschwindigkeit, langsam bis schnell
--	13		14	Dimmer-Modus						000 ⇔ 051 Dimmergeschwindigkeit von Anzeige eingestellt052 ⇔ 101 Dimmergeschwindigkeit-Modus aus102 ⇔ 152 Dimmergeschwindigkeit-Modus 1 (schnell)153 ⇔ 203 Dimmergeschwindigkeit-Modus 2204 ⇔ 255 Dimmergeschwindigkeit-Modus 3 (langsam)
