GEBRUIKSAANWIJZING WBP-80 VOLTCRAFT

NL Gebruiksaanwijzing

WBP-80 Warmtebeeldcamera in zakformaat

Bestelnr. 2161942 Pagina 74 - 96

Inhaltsverzeichnis

Seite

1. Inleiding 77
2. Verklaring van de symbolen 78
3. Beoogd gebruik 78
4. Leveringsomvang 79
5. Eigenschappen en functies 79
6. Veiligheidsinstructies 80

a) Algemene informatatie 80
b) LiPo-batterijen 81

1. Bedienings- en display-elementen 82
2. Instellen 84

a) De accu opladen 84
b) MicroSD. 84

9.Aan de slag 84

a) Aan/Ui. 84
b) Temperatuurkalibratie 84
c) De emissiviteitswaarde instellen 85
d) Schermbeeld vastleggen 85

1. Navigeren door menu's 86
2. Menu-installingen 86

a) Selectie van temperatuurenheid. 86
b) Middenpuntpositie en hoge/lage temperatuur volgen 87
c) Selectie kleurenpalet 88
d) Opgeslagen beelden/beeldgegevens bekijken 89
e) Installingen 90

1. Meegeleverde software 92

2. Emissiviteit 92

3. Onderhoud en reiniging 94

4. Verwijdering 94
5. Technische gegevens 95

1. Inleiding

Besteklant,

Hartelijk dank voor de aankoop van dit product.

Het product is voldoet aan de nationale en Europese wettelijke voorschriften.

Om deze status te handhaven en een veilige werkig te garanderen, dient u als eindgebruiker deze gebruiksaanwijzing in acht te nemen!

Deze gebruiksaanwijzing is een onderdeel van dit product. Deze bevat belangrijke informatie over de werkung en hantering van het product. Als u dit product aan derden overhandigt, doe dan tevens deze gebruiksaanwijzing erbij. Bewaar deze gebruiksaanwijzing voor toekomstige raadpleging!

Bij technische vragen kutu zich wenden tot unsere helpdesk. Voormeer informative kutu kijknen op www.conrad.nl of www.conrad.bet

2. Verklaring van de symbolen

Dit symbool met het uitroepteken in een driehoek worden gebruikt om belangrijke informatie in deze gebruiksaanwijzing te onderstren. Lees deze informatie altijd aandachtig door.

Het pijl-symbolbool duidt op speciale informatatie en advies voor het gebruik.

3. Beoogd gebruik

Het product is een warmtebeeldcamera in zakformaat. Het kan worden gezruikt om verborgen hotspots, energielekken, structurele defecten, blokkeringen aan pijpleidingen, HVAC-fouten en andere problemen te vinden die kuren worden ontdekt door thermische oppervlaktebeeldvorming. Het kan temperaturen tot 400^ weergeven en resultaten in realtime tonen op een LCD-schem. Gegevens kuren worden opgenomen en opgeslagen op een microSD-kaart.

Contact met vocht要去 absolut worsten vermeden.

Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product voor andere doeleinden worden gezruikt dan hierboven beschreven, kan het worden beschadigd. Bovendien kan onjuist gezruik tot andere bevaren leiden. Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen samen met de gebruiksaanwijzing aan derden worden doorgegeven.

Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaaren. Alle rechten voorbehonden.

4. Leveringsomvang

• Warmtecamera

• USB-kabel
  16 GB MicroSD-kaart

• Cd-rom met software
  Opbergetui

• Gebruiksaanwijzing

Meest recente gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de aanwijzingen op de website op.

5. Eigenschappen en functies

• Alarmen voor hoge en lage temperaturen
• Gegevens vastleggen
• 320 × 240 pixelresolutie
  48× 36 mm LCD

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing aandachtig door en neem vooral de veiligheidsinformatie in acht. Indien de veiligheidsinstrumentes en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet worden opgevolgd, aanvaarden wij geen verantwoordelijkheid voor hieruit resulterend persoonlijk letsel of materiele schade. In dergelijkke gezallenervalt de aansprakelijkheid/garantine.

a) Algemene informatatie

• Dit apparaat is geen spellegoed. Houd het buiten het bereik van kinderen en huisdieren.

• Laat verpakkingsmaterialien nicht achteloos rondslingeren. Dit kan voor kinderen gevaarlijk spelelgoed worden.

• Bescherm het product gegen extreme temperaturen, direct zonlicht, krachtige stoten, hoge luchtvochtigheid, vocht, ontvlambaar gas, stoom en oplosmiddelen.

• Stel het product Niet aan mechanische spanningbloot.

• Als het product niets langer veilig gebruikt kan worden, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niets langer worden gegarandeerd als het product:

• zichtbaar is beschadigd,

• nicht meer maar behoren werkt,
• gedurende een langere periode onder slechte omstandigheden is opgeslagen of

• onderhevig is geweest aan ernstige transportbelasting.

• Behandel het product met zorg. Schokken, stoten of zichs een val van geringe hoogte kuren het product beschadenig.

• Raadpleeg een expert wanneer u twijfelt over het gebruik, de verilgheid of de aansluiting van het apparaat.
• Onderhoud, aanpassingen en reparations mogen alleen uitgevoerd worden door een technicus of een daartoe bevoegd servicecentrum.
• Als u nog vragen heeft die nicht door deze gebruiksaanwijzing worden beantwoord, kurz u contact opnemen met once technische Dienst of ander technisch personeel.

b) LiPo-batterijen

• De oplaadbare accu is ingebouwd in het producten kan nicht worden verrangen.
• Beschadig de oplaadbare accu nooit. Het beschadigen van de behuizing van de

oplaadbare accu kan explosiegevaar of brandveroorzaken! In gegenstelling tot standard/ oplaadbare batterijen (bijvoorbeeld type AA of AAA),bestaat de behuizing van de oplaadbare LiPo-batterij Niet uit een dunne laag maar alleenuit een gevoelige plastic folie.

• U mag de polen van de oplaadbare accu nooit kortsluiten. Gooi de accu of het product nooit in het vuur. Er bestaat gevaar op brand of explosie!
• Laad de oplaadbare accu regelmatig op, zichs wanner u het product Niet gebruikt. Tengevolge van de gebruekte technologie van de oplaadbare accu, hoeft u de oplaadbare accu Niet eerst te ontladen.
• Laad de oplaadbare accu van het product nooit op zonder toezicht.
• Tijdens het laden dient u het product op een voor-HTte ongevoelig oppervlak teplaatsen. Het is normal dat er tijdens het laden wat ditte wordt ontwikkeld.

7. Bedienings- en display-elementen

Warmtecamera

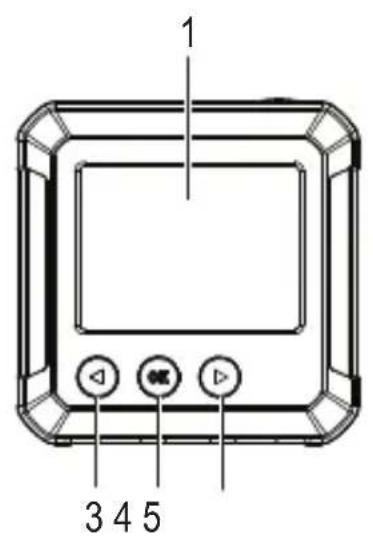

1 Display

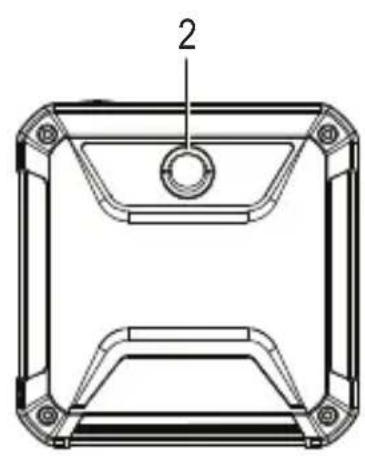

2 Thermische sensor
3 : Links/temperatuurkalibratieknop
4 OK: Selectieknop
5 : Rechts/snelle warmte volgknop
6 LED-Iaadindicator

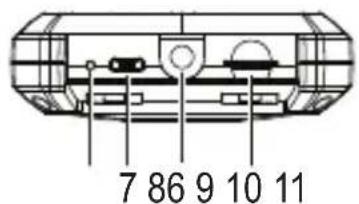

7 Micro USB-poort (opladen/gegevensoverdracht)
8 Statiefmontage
9 Micro-SD-kaartsleuf
10 Aan-/uitknop (lang indrukken om AAN/UIT te zetten)
11 Foto nemen/terug-knop

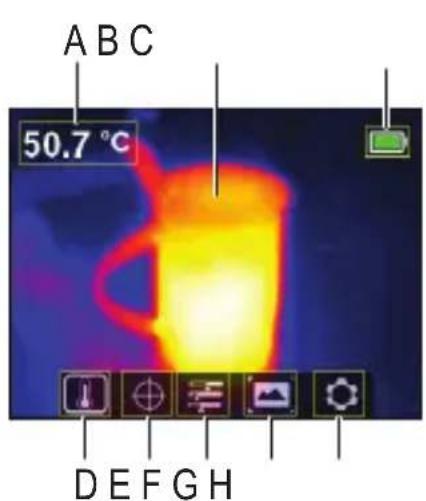

Display-elementen

A Gemeten temperatuur
B Weergavegebied voor warmtebeeld
C Batterijniveau
D Selectie van temperatuurenheid
E Volgopties voor temperatuur
F Selectie kleurenpalet
G Opgeslagen beelden/gegevens bekijken
H Algemene instellingen

8. Instellen

a) De accu opladen

• Til de afdekklep op die is gemarkeerd om toegang te krijgen tot de micro-USB-poort (7).
• Sluit het ene uiteinde met de meegeleverde kabel aan op de micro-USB-poort en het andere uiteinde op een geschikte USB-A-stroombron.
• De LED-oplaadindicator (6) en het display (1) zullen de batterijstatus weergeven. Opladen (rood)/volledig opgeladen (groen)

b) MicroSD

• Til de afdekklep op die is gemarkeerd toegang te krijgen tot de microSD-kaartsleuf (9).

• Plaats de kaart in de richting die op de afdekking worden aangegeven. Het要去 op+zijn plaats "klikken".

• Plaats de afdekking terug.

Mogelijk moet u het apparaat opnieuw opstarten om de SD-kaart te registrieren. Als u de eerste een SD-kaart gebruikt, formeer ze dan. Voor meer informatatie zie hoofdstuk 11 e) "Instellingen", "Format SD" en 16. "Technische gegevens".

9. Aan de slag

a) Aan/Uit

Houd de aan-/uitknop (10) ingedrukt om de voeding in of uit te zetten.

b) Temperatuurkalibratie

De inherente temperatuurdrift van de warmtesensor kan de nauwkeurigheid van de metingen beinvloeden. Om de sensor te kalibreren, zet u de voeding aan (10) en drukt uervoalgens op de linkerknop

(3). Op het display zal "calibrating" worden weergegeven om aan te geben dat de temperatuur is gekalibreerd.

c) De emissiviteitswaarde instellen

Voor nauwkeurige temperatuurmetingen is het belangrijk om een emissiviteitswaarde te selecteren die past bij de emissiviteit van het te meten oppervlak.

Zie paragraaf 11. e) "Instellingen", "Emissiviteit" voor het wijzigen van emissiviteitswaarden.

Zie paragraaf 13. "Emissiviteit" voor een lijst met waarden voor veelvoorkomende objecten.

d) Schermbeeld vastleggen

Druk op de fotoknop (11) om het beeld en gegevens weergegeven op het scherm (1) vast te leggen.

• Druk op de rechter knop (5) om het beeld op te slaan.
• Druk op de linker knop (3) om het beeld te verwijderen

Het worden aanbevolen om Niet meer dan 5000 beelden op te slaan, waar dat dit de beeldoplagsnelheid kan beinvloeden.

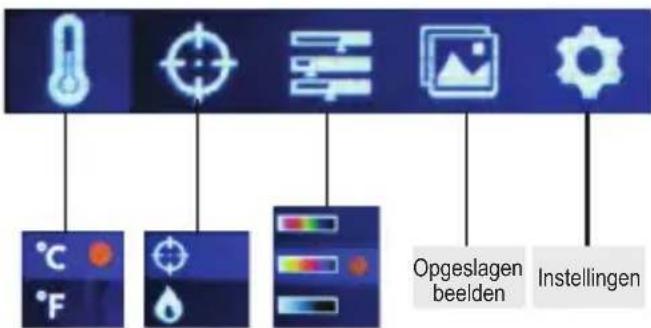

10. Navigeren door menu's

Knop Actie

OK Druk om menu ensubmenu's te openen. Druk om een selectie te bevestigen.

Druk om maar links te gaan.

Druk om maar rechts te gaan.

Terug (11) Druk om terug te keren maar het vorige menu.

11. Menu-installingen

a) Selectie van temperatuurenheid

Navigeer maar het menu voor selectie van temperatuurenheden (D) , kies verwolgens meeteenheden ^ C of F.

b) Middenpuntpositie en hoge/lage temperatuur volgen

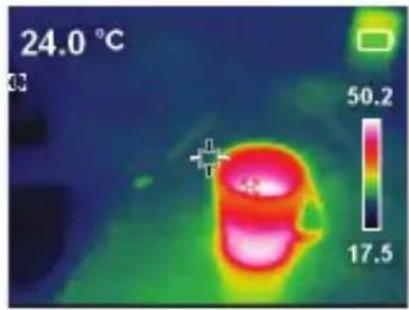

Navigeer maar het menu met opties voor het volgen van de temperatuur (E) . U(Int. tegelijkertijd activeren.

• Middenpunt : het doel in het midden van het scherm is waar de temperatuur worden gemeten. De waarde worden linksboven in het display weergegeven.
  Hoge/lage temperatuur volgen Mte hoogste en laagste temperatuurwaarden op het scherm worden gemarkeerd door dynamische individatoren: [H] hoog, [L] laag

De balk aan de rechterkant toont hoge/lage waarden en de bijbehorende kleur.

c) Selectie kleurenpalet

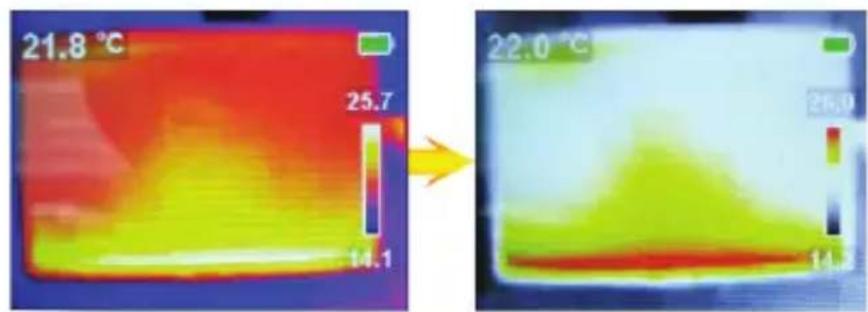

• Navigeer maar het keuzemenu kleurenpalet (F), selecteer verzolgens:tussen ijzerrood, regenboog en grijs.
• Als het kleurenpalet Niet verandert, controlleren dan of u "snel volgen van warmte" Niet hebt geactiveerd (zie hieronder).

Snel volgen van warmte verhoegt visueel het contrast tussen hoge en lage temperaturen. Druk vanaf de hoofdpagina op de rechtter knop (5) om te schakelen tussen het geselecteerde kleurenpalet en "snel volgen van warmte".

d) Opgeslagen beelden/beeldgegevens bekijken

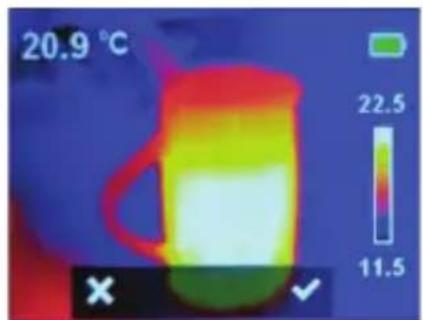

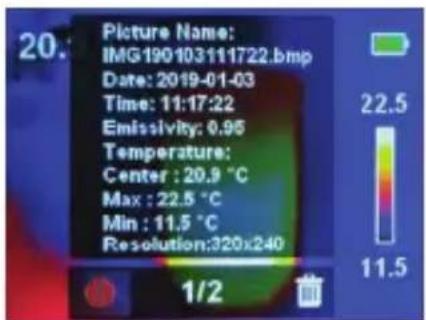

Navigeer maar het menu met opgeslagen beelden bekijken (G) , scrol verwolgens�n aan links /rechts om het gewenste beeld te vinden. Druk op OK (4) om het beeld te selecteren.

• Selecteer ompeeldgegevens te bekijken.

• Selecteer het geselecteerde beeld te wissen

• Druk op om te wissen, om te houden

e) Installingen

• Navigeer maar het menu algemene instellingen (H). en druk op OK om te openen.
• Scrol omhoog omlaag om de gewenste instelling te vinden.
• Druk op OK om een selectie te make en op de terugknop (11) om terug te keren maar het vorige menu.

Menu Beschrijving
Temp Bar Toon of verberg de hoge/lage temperatuurbalk op het hoofdschemm.
Time&Date Stel tijdformaat, datum enijd in.
Emissivity	Wijzig de emissiviteitswaarde (0,01 tot 0,99), de standardwaarde is 0,95. → Voor nauwkeurige temperatuurmetingen is het belangrijk om een emissiviteitswaarde te selecteren die past bij de emissiteit van het te meten oppervlak. Raadpleeg paragraaf 12. "Emissiviteit" voor een lijst met waarden voor veelvoorkomende objecten.
Automatische uitschakeling	• Stel het interval voor automatisch uitschakelen in (5, 10, 30 min). • Stel in op "Off" om automatisch uitschakelen te deactiveren.
Brightness Pas dehelderheid van het scherm aan (laag, gemiddeld, hoog).
HI/LO alert	Zet de waarschuwing voor hoge of lage temperatuur AAN/UITStel de temperatuurdrempel in die de waarschuwing activeert.Wonneer een drempel is bereikt, zal er een waarschuwingspictogramverschijnen op het display: H=hoog, L=laag.
Local Info Bekijk de SD-kaartcapaciteit (MB).
Recovery Zet alleinstellenen terug maar de fabrieksinstellenen.
Format SD	Formatteer de SD-kaart.Zorg ervoor dat u een back-up maakt van alle belangrijke bestandenvoordat u formatteert. Als u de kaart formatteert, worden alle beelden anandere bestanden op de kaart gewist

12. Meegeleverde software

• Gebruik de meegeleverde software om bestanden te beheren, beelden te markeren en geevens te analyseren.
• De software-installatie en gebruiksinstructies staan op de meegeleverde cd-rom.
• Gebruik de meegeleverde kabel om de micro-USB-poort (7) aan te sluiten op een beschikkbare USB-A-poort op uw computer.

13. Emissiviteit

Houd bij het gebruik van de warmtecamera algijd rekening met de emissiviteit van waar u maar kijk.

Emissiviteit is een maat voor hoe goed een object de warmte uitstraalt, wat van invloed is op hoe nauwkeurig de temperatuurmething is die door dat object worden gereflecteerd.

Emissiviteitswaarden variieren van 0 (weerspiegelt alle energia) tot 1 (absorbeert perfect en weerspiegelt alle energia).

Een object kan koel aanvoelen, maar ziet er warm uit als het een nabijgelegen warmtebron reflecteert, of yoelt warm aan maar likt koeler dan andere oppervlakken metdezelfde temperatuur.

Emissiteit van veelvoorkomende objecten

Material Emissivite	t Material Emissiviteit
Hout 0,85 Zwart papier 0,86
Water 0,96 Polycarbon haat 0,80
Steen 0,75 Beton 0,97
Roestvrij staal 0,14 Koperoxide 0,78
Tape 0,96 Gietijzer 0,81
Plakband 0,09 Roest 0,80
Koperplaat 0,06 Gips 0,75
Donker aluminium	0,95 Verf	0,90
Menselijke huid	0,98 Rubber	0,95
Asfalt	0,96 Aarde	0,93
PVC-material	0,93

14. Onderhoud en reiniging

Gebruik in geen enkel geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen odomat deze schade toe konnen brengen aan de behuizing en zichs afbreuk kan doe aan de werking van het product.

Koppel de USB-kabel los voor elke reiniging.
- Reinig het product met een droog, pluisvrij doekke.

15. Verwijdering

Elektronische apparaten zijn recyclebaar afval en horen nicht bij het huisvuil. Als het product niet更是werkt moet u het volgens de geldende wettelijkbepalingen voor afvalverwerking afvoeren.

Op deze wijze voldoet u aan uw wettelijkke verplichtingen en draagt u bij aan de bescherming van het milieu.

Stroomverbruik in bedrijf. 300 mA

Temperatuurbereik. -10 tot +400 °C

Nauwkeurigheid. ± 3,5^ or 3,5%

Resolutie. 0,1°C

Emissiviteit. Standaard: 0,95

aanpasbaar: 0,01 - 0,99

NETD. 150 mk

Geometrische resolutie (IFOV).........1 mrad

Resolutie IR-sensor 80 x 60 bolometermatrix

Automatisch uitschakelen. 5, 10, 30 min

Paletten . ijzer, regenboog, grijs

FOV. 51^(H)× 38^(V)

Beeldfrequentie ≤ 9Hz

Beeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bitmap (BMP), 320 x 240 pixels

LCD-formaat. 48 x 36 mm

Geheugenkaart. max. 32 GB MicroSD-kaart

(niet compatibel met SDHC en SDXC)

Hoogte bij gebruik. 0 - 2000 m

Ondersteund besturingsysteme..Windows XP of hoger (16 en 32 bit varieties)

Bedrijfsomstandigheden. 0 tot +50 °C, <85 % RV (niet condenserend)

Opslagconditions. -20 tot +60^, < 85% RV (niet condenserend)
