GEBRUIKSAANWIJZING SHZ 300-2 EINHELL

Beschadigde kabels, fig. 1, 2 en 3 moeten onverwijld worden vervangen

1. Beschrijving van het gereedschap (fig. 1 / 2)

1. Bevestigingsbeugel
2. Zeskantbouten
3. Uitschakelbeugel
4. Lasthaak
5. Eindschakelaar
6. Motor
7. Behuizing van de schakelaar
8. Bedieningsschakelaar
9. NOOD-UIT schakelaar
10. Houder van de haak
11. Kabeltrommel
12. Uitschakelgewicht
13. Staaldraadkabel
14. Keerrol
15. Dragende behuizing

2. Algemeen

Let op!

De takel is enkel bedoeld voor het gebruik in de particuliere huishouding!
Hij is niet voorzien voor permanent gebruik in de
industriële sector.
De gebruiksaanwijzing grondig helemaal lezen alvor-
ens de takel te bevestigen en in gebruik te stellen.
Bewaar de gebruiksaanwijzing goed.

Transportschade

Controleer het loestel op transportschade.

Een eventuele schade onmiddellijk bij de transportondememer aangeven.

De takel is niet geschikt voor continubedrijf. De motor van de takel is door een temperatuurschakelaar beveiligd tegen oververhitting door overbelasting.

Intermitterend bedrijf

Intermitterend bedrijf (S3) betekent dat tijdens het werken ook afkoelpauzen moeten worden ingelast. Bij maximaal toelaatbare nominale last van b.v. 125 kg bedraagt de gebruiksduur volgens de norm 1 minuit en de duur van de pauze 6 minuten. Indien de gebruiksduur wordt verlengd, wordt het toestel uitgeschakeld door de temperatuurschakelaar ten gevolge van de slijgende motor-temperatuur. Pas na een afkoelpauze wordt de temperatuurschakelaar vanzelf teruggezet.

Bij een belasting van de takel door een geringere last wordt de gebruiksduur langer en de duur van de onderbreking korter.

Let op!

Als het toestel blootgesteld is aan rechtstreekse zoninstraling wordt de behuizing aanzienlijk warmer en bijgevolg is dan ook de gebruiksduur duidelijk korter.

1. Veiligheidsvoorschriften Let op! Bij gebruik van de takel dienen de volgende fundamente- le veiligheidsvoorschriften te worden opgevolgd ter bescherm- ming tegen elektrische schok, blessure- en brandrisico. Lees deze voorschriften en leef ze na alvorens het toestel te gebruiken.

2. Overbelast uw toestel niet, gebruik het alleen tot het maxi male draagvermogen (zie kenp laatje, niet lasthaak!).

3. Hou uw werkplaats netjes. - Wanorde op uw werkplaats leidt tot gevaar voor ongeluk ken.
4. Hou rekening met de omge vingsinvloeden. Stel elektrische gereedschappen niet bloot aan de regen. Gebruik elektrische gereedschappen niet in vochtige of natte omgeving. Zorg voor een goede verlichting. Gebruik elektrische gereedschappen niet in de buurt van brandbare vloeistoffen of gas sen.
5. Bescherm u tegen elektrische schok. Vermijdt lichamelijk contact met geaarde delen.
6. Hou kinderen weg ! Laat geen andere personen het gereed schap of de kabel raken, hou ze weg van uw werkplaats.
7. Draag de gepaste werkkledij. Draag geen wijde kleding of s ieraden.

NL

1. Onttrek de kabel niet aan zijnei genlijke bestemming. Draag het gereedschap niet aan de kabel en gebruik de kabel niet om de stekker uit het stop contact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.
2. Onderhoudt uw gereedschap zorgvuldig. Hou uw gereed schappen schoon om goed en veilig te werken. Controleer regelmatig de stekker en de kabel en laat deze bij beschadi ging door een erkende vakman vervangen. Controleer de ver lengkabel regelmatig en ver vang beschadigde kabels.
3. Trek bij niet-gebruik de netstek ker uit het stopcontact.
4. Verlengkabels in open lucht. Gebruik in open lucht enkel daarvoor toegelaten en over eenkomstig gekenmerkte ver lengkabels (tot 20 m ∅ 1,5 mm², 20 - 50 m ∅ 2,5 mm²)
5. W ees altijd oplettend. Hou uw werk in het oog. Ga verstandig te werk. Gebruik de takel niet als u er niet met uw aandacht bij bent.
6. Controleer uw toestel op beschadigingen. Voordat u het gereedschap verder gebruikt dient u de veiligheidsinrichtingen zorgvuldig op hun behoorlijke en doelmatige werkwijze te controleren. Controleer of de beweeglijke onderdelen naar behoren functioneren en niet

klem zitten alsook of onderde len beschadigd zijn. Alle onder delen moeten naar behoren gemonteerd zijn om alle voor waarden van het toestel te ver vullen. Beschadigde veiligheid sinrichtingen en onderdelen dienen deskundig door een klantenservice-werkplaats te worden hersteld of vervangen behalve in deze gebruiksaanwi jzing anders vermeld. Beschadigde schakelaars die nen door een klantendienst-werkplaats te worden vervangen. Gebruik geen gereed schappen waarvan de schake laar niet kan worden in- of uit geschakeld.

1. De kabel nooit afwinden tot hij in tegengestelde richting weer wordt opgewonden; de kabel wordt geknikt. Op- en afwaartse richting worden omgedraaid, de eindschakelaar is zonder func tie; de kabel wordt geknikt. Er moeten altijd minstens 3 win dingen op de trommel blijven. Zodra het rode kabeleinde ver schijnt, niet verder afwinden!
2. De elektrische motor van de takel is beveiligd tegen overbe lasting d.m.v. een thermoscha kelaar. Als de thermoschake laar reageert, gaat de takel stoppen. Pas na een afkoel pauze (ca. 5 minuten) kan de takel dan opnieuw worden gebruikt.

NL

1. De kabel opwinden volgens fig. 3.
2. Laat beschadigde onderdelen onmiddellijk vervangen.
3. Laat herstellingen en onder houdswerkzaamheden enkel door geautoriseerde gespeciali seerde werkplaatsen uitvoeren door een elektrovakman. Dit elektrisch gereedschap beant woordt aan de desbetreffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden doorgevoerd, anders zouden zich ongelukken voor de gebruiker kunnen voordoen.
4. Gebruik uitsluitend originele wisselstukken.
5. Voer geen herstellingen eigen machtig uit (verlies van garantie en veiligheid).
6. Stel de takel niet onnodig bloot aan het weer, zoninstraling, stof en kou.
7. De takel mag nooit met water worden afgespoten of in vloei stoffen worden gedompeld. Niet in de regen of bij onweer gebruiken!
8. Het is aan te bevelen de takel zo veel mogelijk in droge ruimte te gebruiken en te bewaren.
9. Verander in geen geval de techniek van de takel.
10. Gebruik het toestel voor het doeleinde waarvoor hij is bestemd. Gebruik de takel niet voor doeleinden en werkzaam heden waarvoor hij niet is

bestemd. Transporteer geen personen met de takel. Niet onder een opgeheven last verblijven of werken.

NL

5. Inbedrijfstelling

Vergewis u er zich van dat de netspanning overeenkomt

mel de spanning vermeld op het kenplaalje van de

takel. Beveilig uw elektrische installatie door een overstroom-

Beveling dw clickrische installatie door een overskroom losser van 10 A. Een extra beveiliging van personen

biedt het gebruik van een verliesstroom-veiligheidsscha-

kelaar (Fi-schakelaar). Vergewis u er zich van dat de

schakelaar uitgeschakeld is als u het toestel aansluit op het stroomnet.

Bedieningsvoorschriften

• Enkel personen die aantoonbaar vertrouwd zijn met de bedieningsvoorschriften mogen takels bedienen.
• De bedleningspositie moet worden gekozen zodat de persoon die de takel bedient niet door neervallende lasten in gevaar kan worden gebracht.
• Voor het hijsen of verlagen van een last dient u zich ervan te vergewissen dat niemand in de gevarenzone verblijft.
• De bediener van de takel is verantwoordelijk voor de perfecte staat van de toestallen zoals keerrollen en montage-elementen alsook voor hun veilige bevestiging op stabiele bevestigingsplaatsen.
• De bediener van de takel is verantwoordelijk voor het in acht nemen van de maximale belasting. Dragende kabels en lasten mogen noolt over kan- ten worden getrokken.
• De bediener van de takel moet de veiligheidsinrichtingen controleren alvorens de takel in gebruik te stellen.
• De last mag niet rechtstreeks met de hijskabel maar moet steeds met de lasthaak worden vastgemaakt.
• De bediener van de takel moet de beweging van de last altijd in het oog houden.
• Heeft de bediener van de takel geen zicht op de opwaartse of neerwaartse beweging, moet de gevarenzone worden atgezet en er moet een aanwijzer worden ingezet die zicht heeft op het werkveld.
• De bedlener van de takel moet zicht hebben op het elnde van de lastweg om de inwerkingstelling van de noodelndschakelaar bij normaal gebruik te voorkomen.
• Indien de bediener de bedieningsstand van toestellen met zwevende last verlaat, moet de geva-renzone onder de last worden beveiligd.
• Takels mogen enkel voor het hijsen en neerlaten van laslen worden gebruikt. Het transport van personen is principieel verboden.
• Er moet zeker worden vermeden dat de last verhaakt geraakt teneinde de takel niet te overbelasten.
• De te transporteren last dient steeds vast en veilig te zijn vastgehaakt op de bevestigingshaak.

6. Installation

- Het dragende deel waaraan de takel zal worden vastgemaakt, moet minstens dubbel zo veel last

kunnen dragen als de te verwachten last. (Wij raden u aan om bij een deskundige advles te vragen).

• De takel wordt bij voorkeur gemonteerd op een stalen buisdwarsligger. De te gebruiken stalen buis moet een diameter van 43 mm en een wand-dikte van minstens 3 mm hebben.
  ■De buisdwarsligger moet stevig in een muur zijn bevestigd. De bevestiging dient overeenkomstig stabiel te zijn uitgevoerd om de zich voordoende krachten te kunnen dragen.
• Let er goed op dat het toestel steeds horizontaal en nooit schuin wordt bevestigd.
• Haak de lasthaak (4) bij gebruik van de keerrol vast in de haakhouder (10) van de dragende behuizing (15).

7. Bediening

1. Vergewis u er zich voor werkbegin van dat de bedieningsschakelaar (8) zich in stand UIT bevindt en de staaldraadkabel (13) exact winding naast winding op de kabeltrommel (11) is opgewonden (zie fig. 3). Laat ook in helemaal afgewonden toestand minstens 3 windingen op de kabeltrommel om de artikel niet te bezedijden
2. De bedlening gebeurt d.m.v. de bedleningsschakelaar (8) in de behuizing (7) die naargelang van de looprichting moet worden bediend. Schakel niet rechtstreeks vanuit de voorloopbeweging over naar terugloop, maar stop het toestel daartussen.
3. Door indrukken van de NOOD-UIT schakelaar (9) kan de takel worden uitgeschakeld en legen herinschakelen worden geborgd. Om de takel opnieuw te kunnen bedienen moet de NOOD-UIT schakelaar eerst naar links worden gedraaid; daardoor wordt de rode toets weer ontgrandeld en de takel is gereed om bedlend te worden.
4. Als het rode kabeleinde ter voorschijn komt mag de kabel niet meer verder worden afgewonden!
5. Kan de takel een gewicht niet direct ophijsen, dient u de takel onmiddellijk stop te zetten om beschadiglingen en ongevallen te voorkomen.
6. Let er goed op dat de last veilig aan de lasthaak (4) of keerrol (14) zit en blijf steeds op afstand van de last en de staaldraadkabel (13).
7. Bij het neerlaten van een last dient er op te worden gelet dat de takel bij het stoppen nog enkele minuten kan uitlopen; daarom tijdig stoppen!
8. Zorg er voor dat de

8. Onderhoud

1. Controleer regématig de staaldraadkabel (13) op zijn gehele lengte op beschadigingen alsook de werking van de eindschakelaar (5) (takel laten ophijsen tot het uitschakelgewicht (12) de uitschakelbeugel (3) in werking stelt).

NL

1. Is de staaldraadkabel (13) beschadigd (geknikt of uitgewaatierd, zie fig. 4), dient de kabel door een origineel wisselstuk te worden vervangen. Laat de kabel door een gespecialiseerde werkplaats vervangen. Bij de kabelmontage geonszins het uitschakelgewicht (12) vergeten teneinde een veilige einduitschakeling te waarborgen.
2. Behandel de lager van de keerrol (14) regelmatig met wat olie.
3. Controleer of alle mechanische onderdelen van de takel in uitgeschakelde toestand van het toestel gemakkelijk draaien.
4. Het toestel moet minstens eenmaal jaarlijks door een deskundige worden gekeurd. Het resultaat van de keuring moet in een keuringsboek worden vermeld.

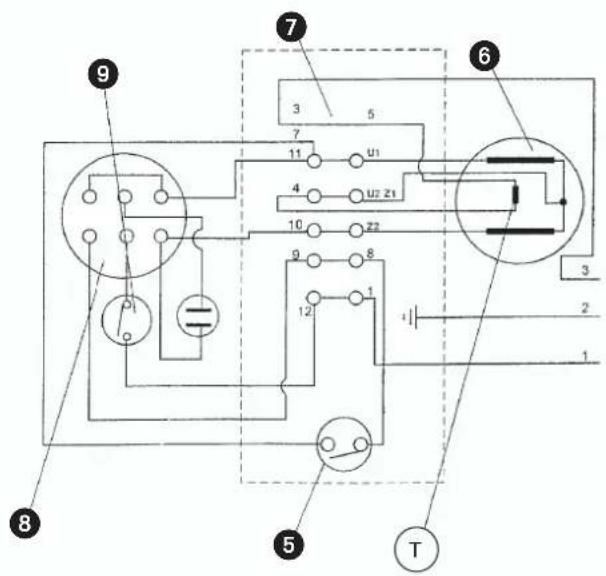

9. Schakelschema

Om evtl. persoonlijke ongelukken en materiële schade te voorkomen is de exploitant van de takel verplicht het toestel in een goed functionerende en behoorlijke staat te houden. De volgende checklist dient als basis en documentatie voor de keuring die op vaste door de exploitant vast te leggen intervallen moet worden uitgevoerd. Vastgestelde gebreken moeten onverwijld door een gespecialiseerde werkplaats worden verholpen.

Datum

Draadkabel :
Enkele draad gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Draadkabel op knikplaatsen gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Gecontroleerd of draadkabel niet-draai-end is	○ja ○ neen	○ja ○ neen	○ja ○ neen
Draadkabel op platgedrukte plaatsen gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Lasthaak :
Haak op barstjes gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Haak op breuken gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Arrêteerveer gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Kabel :
Netkabel gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Kabel van de schakelaar gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Einduitschakeling :
Einduitschakeling gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Bedieningsorgaan :
Behuizing van de schakelaar gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Toets gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Aansluitingskast :
Aansluitingskast op breuken gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Rem :
Rem gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Ventilatorkap :
Ventilatorkap vrij van verontreinigingen	○ja ○ neen	○ja ○ neen	○ja ○ neen
Bevestiglingsbouten :
Bouten gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Dragende elementen en montagestuk-ken gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Toestel op roest en corrosie gecontro-lerd	○ja ○ neen	○ja ○ neen	○ja ○ neen
Behuizing van het toestel op dichtheid gecontroleerd	○ja ○ neen	○ja ○ neen	○ja ○ neen

E

1. Descripción del aparato (fig. 1 / 2)

Do het in de handeling genoemde toesel geven wij 2 jaar garantie voor het geval dat een product gebruiken recht antaren. De peranse van 2 jaar goed in met de gevaatovergang of de overname van het toesel door de kane. De garantie kan enkel worden gevaemd op voorwaarde dat het toesel naar behoren is onderhouden en gebruikt conform de handeking.

Vanzelfsprekendi blijven u de wettelijke garantierechten binnen deze 2 jaar behouden.

De gerantie geelt voor het grontgebiet van de Bondesepubliez Datsland of van de respectievelijke landen van de regionale hoofdavdeter als aanvoling van de ter plaisse geldonde wetselijke voorschriften. Gelkovo zich tot uw contactper soon van de regionaal bewegde kantendienst of tot het hieronder vermelde servagesches te wanden.

F GARANTIE

④ Enkel voor EU-landen

Elektrisch gereedschap hoort niet bij het huisvuil thuis.

Volgens de Europese richtlijn 2002/96/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden verzameld en milieuvriendelijk te worden gerecycleerd.

Recyclagealternatief i.p.v. het verzoek het toestel terug te sturen:

In plaats van het elektrische toestel terug te sturen is alternatief de eigenaar van het toestel gehouden mee te worken aan de adequate recyclage als het eigendom wordt opgegovon. Hiervoor kan het afgedankte toestel eveneens bij een inzamelplaats worden afgegeven waar het toestel wordt verwijderd als bedoeld in de wetgeving in zake afvalverwerking en recyclage. Dit geldt niet voor toebehoorstukken en hulpmiddelen zonder elektrische componenten die bij de afgedankte toestellen zijn bijgevoegd.

Nachruk of andere reproductie van documentatie en geleidepapieren van de productien, geheel of gedeelstijk, enkel sorgeslaan mils utdrukkelijke toastemming van ISO GmbH.
