GEBRUIKSAANWIJZING FBE 8-4 140 Flex

Gebruikte symbolen 97

Symbolen op het gereedschap ..... 97

Voor uw veiligheid ..... 97

Geluid en trillingen 103

In één oogopslag ..... 105

Gebruiksaanwijzing 106

Onderhoud en verzorging 111

Afvoeren van verpakking en machine . 112

C€-Conformiteit 112

Uitsluiting van aansprakelijkheid ..... 113

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan. Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan.

Als de aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing voordat u het gereedschap in gebruik neemt!

Draag een oogbescherming!

Isolatieklasse II (volledig geïsoleerd)

Afvoeren van het oude apparaat (zie pagina 112)

Voor uw veiligheid

WAARSCHUWING!

ees voor het gebruik van de haakse slijpmachine de volgende voorschriften en neem deze in acht:

– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (document-nummer: 315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming van ongevallen.

Deze haakse slijpmachine is geconstrueerd volgens de huidige stand van de techniek en de erkende veiligheidstechnische regels.

Toch kunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden. De haakse slijpmachine mag alleen worden gebruikt:

– volgens de bestemming,

- in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

De aandrijfeenheid BME 8-4 mag uitsluitend als aandrijving van de hierna beschreven opzetstukken worden gebruikt.

Met satineer-opzetstuk BSE 8-4 50 is het elektrisch gereedschap bestemd

- voor professioneel gebruik in de industrie en door de vakman,

- voor de oppervlaktebewerking, bijvoorbeeld satineren, structureren, polijsten, borstelen, gladmaken, ontroesten of ontbramen van staal, roestvrij staal en non-ferrometalen.

- voor het gebruik met gereedschappen die door de fabrikant voor deze machine worden aangeboden.

De oppervlaktebewerking van hout is niet toegestaan.

Met bandslijper-opzetstuk BRE 8-4 is het elektrisch gereedschap bestemd

- voor professioneel gebruik in de industrie en door de vakman,

• voor het polijsten van roestvrijstalen buizen en ronde delen van leuningen,
• voor het schuren van ronde stangprofielen en buizen in het algemeen,
• voor toepassing met schuurbanden en toebehoren dat in deze gebruiks-aanwijzing wordt vermeld of door de fabrikant wordt geadviseerd.

Met bandvijl-opzetstuk FBE 8-4 is het elektrisch gereedschap bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor het schuren en polijsten van metalen oppervlakken op moeilijk bereikbare plaatsen,
• voor toepassing met schuurbanden en toebehoren dat in deze gebruiks-aanwijzing wordt vermeld of door de fabrikant wordt geadviseerd.

Veiligheidsvoorschriften elektrisch gereedschap met satineer-opzetstuk

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

Gezamenlijke veiligheidsinstructies voor het polijsten en werken met staalborstel

• Dit elektrische gereedschap is te gebruiken als polijstmachine en voor werkzaamheden met staalborstel. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht. Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn.

■ Dit elektrische gereedschap is niet geschikt voor slijpen en doorslijpen. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.

- Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt beves-tigen, waarborgt nog geen veilig gebruik.

■ Het toegestane toerental van het inzetgereedschap moet minstens even hoog zijn als het maximale toerental dat op het elektrische gereedschap vermeld staat. Toebehoren dat sneller draait dan toe-gestaan, kan onherstelbaar beschadigd worden en wegvliegen.

■ De buitendiameter en de dikte van het inzetgereedschap moeten overeenkomen met de maatgegevens van het elektrische gereedschap. Inzetgereedschappen met onjuiste afmetingen kunnen niet voldoende afgeschermd of gecontroleerd worden.

Inzetgereedschappen met schroefdraad-inzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen moet passen bij de opnamediameter van de flens. Inzetgereedschappen die niet nauwkeurig op de uitgaande as van het elektrische gereedschap passen, draaien ongelijkmatig, trillen sterk en kunnen tot het verlies van de controle leiden.

- Gebruik geen beschadigde inzetgereedschappen. Controleer voor het gebruik altijd inzetgereedschappen zoals slijpschijven op afsplinteringen en scheuren, steunschijven op scheuren of sterke slijtage en draadborstels op losse of gebroken draden. Als het elektrische gereedschap of het inzetgereedschap valt, dient u te controleren of het beschadigd is, of gebruik een onbeschadigd inzetgereedschap. Als u het inzetgereedschap hebt gecontroleerd en ingezet, laat u de machine een minuut lang met het maximale toerental lopen.

Daarbij dient u en dienen andere personen uit de buurt van het ronddraaiende inzetgereedschap te blijven.

Beschadigde inzetgereedschappen breken meestal gedurende deze testtijd.

• Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag indien van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en metaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij ver-schillende toepassingen ontstaan. Een stof- of ademmasker moet het stof filteren dat bij de toepassing ontstaat. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
  ■ Let erop dat andere personen zich op een veilige afstand bevinden van de plaats waar u werkt. Iedereen die de werkomgeving betreedt, moet persoonlijke beschermende uitrusting dragen. Brokstukken van het werkstuk of gebroken inzetgereedschappen kunnen wegvliegen en verwondingen veroorzaken, ook buiten de directe werkomgeving.
  ■ Houd het elektrische gereedschap aan de geïsoleerde grepen vast, omdat het slijpvlak het eigen netsnoer kan raken. De beschadiging van een onder spanning staand netsnoer kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
  ■ Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.
  ■ Leg het elektrische gereedschap nooit neer voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het oppervlak, waardoor u de controle over het elektrische gereedschap kunt verliezen.

■ Laat het elektrische gereedschap niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden meegenomen en het inzet-gereedschap kan zich in uw lichaam boren.
■ Reinig regelmatig de ventilatieopeningen van het elektrische gereedschap. De motorventilator trekt stof in het huis en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
- Gebruik het elektrische gereedschap niet in de buurt van brandbare materialen. Vonken kunnen deze materialen ontsteken.
- Gebruik geen inzetgereedschappen waarvoor vloeibare koelmiddelen vereist zijn. Het gebruik van water of andere vloeibare koelmiddelen kan tot een elektrische schok leiden.

Terugslag en bijbehorende veiligheidsvoorschriften

Terugslag is de plotselinge reactie als gevolg van een vasthakend of geblokkeerd draaiend inzetgereedschap, zoals een slijpschijf, schuurschijf, steunschijf, draadborstel, enz. Vasthaken of blokkeren leidt tot een abrupte stop van het ronddraaiende inzetgereedschap. Daardoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap versneld op de plaats van de blokkering.

Als bijvoorbeeld een slijpschijf in het werkstuk vasthaakt of blokkeert, kan de rand van de slijpschijf die in het werkstuk invalt, zich vastgrijpen. Daardoor kan de slijpschijf uitbreken of een terugslag veroorzaken. De slijpschijf beweegt zich vervolgens naar de bediener toe of van de bediener weg, afhankelijk van de draai-richting van de schijf op de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Terugslag kan worden voorkomen door geschikte voorzorgsmaatregelen, zoals hieronder beschreven.

■ Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in een positie waarin u de terugslagkrachten kunt opvangen. Gebruik altijd de extra handgreep, indien aanwezig, om de grootst mogelijke controle te hebben over terugslagkrachten of reactiemomenten bij het op toeren komen. De bediener kan door geschikte voor-zorgsmaatregelen de terugslag- en reactiekrachten beheersen.
■ Breng uw hand nooit in de buurt van draaiende inzetgereedschappen. Het inzetgereedschap kan bij de terugslag over uw hand bewegen.
■ Mijd met uw lichaam het gebied waarheen het elektrische gereedschap bij een terugslag wordt bewogen. De terugslag drijft het elektrische gereedschap in de richting die tegengesteld is aan de beweging van de slijpschijf op de plaats van de blokkering.
■ Werk bijzonder voorzichtig in de buurt van hoeken, scherpe randen, enz. Voorkom dat inzetgereedschappen van het werkstuk terugstoten en vast-klemmen. Het ronddraaiende inzetgereedschap neigt er toe, zich vast te klemmen bij hoeken, scherpe randen of wanneer het terugspringt. Dit veroorzaakt een controleverlies of terugslag.
- Gebruik geen kettingblad of getand zaagblad. Zulke inzetgereedschappen veroorzaken vaak een terugslag of het verlies van de controle over het elektrische gereedschap.

Bijzondere veiligheidsvoorschriften voor schuurwerkzaamheden met schuurpapier

- Gebruik geen schuurbladen met te grote afmetingen, maar houd u aan de voorschriften van de fabrikant voor de maten van schuurbladen. Schuurbladen die over de rand van de steunschijf uitsteken, kunnen verwondingen veroorzaken en kunnen tot blokkeren, scheuren van de schuurbladen of terugslag leiden.

Bijzondere veiligheidsvoorschriften voor polijstwerkzaamheden

■ De polijstkap mag geen losse delen hebben, in het bijzonder geen losse bevestigingssnoeren. Maak de bevestigingssnoeren vast of kort deze in. Losse, meedraaiende bevestigingssnoeren kunnen uw vingers meenemen of in het werkstuk vasthaken.

Bijzondere veiligheidsvoorschriften voor werkzaamheden met draadborstels

■ Houd er rekening mee dat de draadborstel ook tijdens het normale gebruik draadstukken verliest. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen gemakkelijk door dunne kleding en/of de huid dringen.
■ Als het gebruik van een beschermkap wordt geadviseerd, dient u te voorkomen dat beschermkap en draadborstel elkaar kunnen raken. Vlakstaal- en komstaalborstels kunnen door aandrukkracht en centrifugaal-krachten hun diameter vergroten.

Veiligheidsvoorschriften elektrisch gereedschap met buizenband-slijper-opzetstuk

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast, aangezien de schuurband het netsnoer van het gereedschap kan raken. Beschadiging van een onder spanning staande leiding kan metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

• Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
  ■ Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in een elektrisch apparaat vergroot het risico van een elektrische schok.
  ■ Tijdens de werkzaamheden het elektrische gereedschap met beide handen vasthouden. De handgreep moet gemonteerd zijn. Schakel de machine pas in wanneer u de greep met beide handen vasthoudt.
  ■ Houd uw handen uit de buurt van de lopende schuurband. In de buurt van de omkeerrollen bestaat verwondingsgevaar door vastklemming. Vanwege de specifieke functie en de vereiste flexibiliteit van het gereedschap kunnen deze gevaarlijke plaatsen niet volledig worden afgeschermd.
  ■ Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.

• Voor goede ventilatie van de werkomgeving zorgen!

• Indien mogelijk externe stofafzuiging gebruiken.
• Het gebruik van een ademmasker met filterklasse P2 wordt geadviseerd.

■ Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen.

■ Lichte metalen waarvan het magnesiumgehalte groter dan 80% is, mogen niet worden geslepen of doorgeslepen. Brandgevaar!

■ Elektrische gereedschappen die buitenshuis worden gebruikt of die veel aan metaalstof blootstaan, moeten via een aardlekschakelaar met een uitschakelstroom van maximaal 30 A worden aangesloten. Geen versleten, ingescheurde of ernstig beschadigde schuurbanden gebruiken. Beschadigde schuurbanden kunnen stukscheuren, weggeslingerd worden en iemand verwonden.
■ Controleer voor het gebruik de juiste montage en bevestiging van de slijpgereedschappen. Schakel de machine in en laat deze 30 seconden lang onbelast lopen.
■ Onderbreek het proefdraaien onmiddellijk als er sterke trillingen optreden of als u een ander defect vaststelt. Controleer de machine om de oorzaak daarvan vast te stellen.
■ Belast de elektrische gereedschap niet zo sterk dat de machine tot stilstand komt of de schuurband slipt.
■ Schakel het elektrische gereedschap uit en laat het uitlopen voordat u het neerlegt.
■ Span het elektrische gereedschap niet in een bankschroef vast.
■ Netsnoer altijd langs de achterzijde van het elektrische gereedschap geleiden.
■ Span het werkstuk in wanneer het niet bevestigd is of door het eigen gewicht stabiel ligt.
■ Slijpgereedschappen dienen overeenkomstig de aanwijzingen van de fabrikant te worden gebruikt en opgeborgen.

Veiligheidsvoorschriften voor elektrisch gereedschap met bandvijl-opzetstuk

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

■ Houd het gereedschap alleen aan de geïsoleerde greepvlakken vast, aangezien de schuurband het netsnoer van het gereedschap kan raken. Beschadiging van een onder spanning staande leiding kan metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

• Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
  ■ Gebruik het elektrische gereedschap alleen voor droog schuren. Het binnendringen van water in een elektrisch apparaat vergroot het risico van een elektrische schok.
  ■ Tijdens de werkzaamheden het elektrische gereedschap met beide handen vasthouden. De handgreep moet gemonteerd zijn. Schakel de machine pas in wanneer u de greep met beide handen vasthoudt.
  ■ Houd uw handen uit de buurt van de lopende schuurband. In de buurt van de omkeerrollen bestaat verwondingsgevaar door vastklemming. Vanwege de specifieke functie en de vereiste flexibiliteit van het gereedschap kunnen deze gevaarlijke plaatsen niet volledig worden afgeschermd.
  ■ Vrijkomend stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen een gevaar vormen voor de bedienende personen of personen in de buurt. Inademing of aanraking van dit stof kan tot aandoeningen van de ademwegen en/of allergische reacties voeren.

• Voor goede ventilatie van de werkomgeving zorgen!

• Indien mogelijk externe stofafzuiging gebruiken.
• Het gebruik van een ademmasker met filterklasse P2 wordt geadviseerd.

■ Bewerk geen materialen waarbij voor de gezondheid gevaarlijke stoffen (zoals asbest) vrijkomen.

■ Lichte metalen waarvan het magnesiumgehalte groter dan 80% is, mogen niet worden geslepen of doorgeslepen. Brandgevaar!

■ Elektrische gereedschappen die buitenshuis worden gebruikt of die veel aan metaalstof blootstaan, moeten via een aardlekschakelaar met een uitschakelstroom van maximaal 30 A worden aangesloten. Geen versleten, ingescheurde of ernstig beschadigde schuurbanden gebruiken. Beschadigde schuurbanden kunnen stukscheuren, weggeslingerd worden en iemand verwonden.
■ Controleer voor het gebruik de juiste montage en bevestiging van de slijpgereedschappen. Schakel de machine in en laat deze 30 seconden lang onbelast lopen.
■ Onderbreek het proefdraaien onmiddellijk als er sterke trillingen optreden of als u een ander defect vaststelt. Controleer de machine om de oorzaak daarvan vast te stellen.
■ Elektrisch gereedschap niet te sterk belasten waardoor het tot stilstand komt of de schuurband doorslipt.
■ Schakel het elektrische gereedschap uit en laat het uitlopen voordat u het neerlegt.
■ Span het elektrische gereedschap niet in een bankschroef vast.
■ Netsnoer altijd langs de achterzijde van het elektrische gereedschap geleiden.
■ Span het werkstuk in wanneer het niet bevestigd is of door het eigen gewicht stabiel ligt.
■ Slijpgereedschappen dienen overeenkomstig de aanwijzingen van de fabrikant te worden gebruikt en opgeborgen.

Overige veiligheidsvoorschriften

■ Gebruik alleen een verlengkabel die voor gebruik buitenshuis is goedgekeurd.
■ Gebruik voor het markeren van de machine alleen stickers. Boor geen gaatjes in het machinehuis.
■ De netspanning en de op het typeplaatje vermelde spanningsgegevens moeten overeenkomen.

Geluid en trillingen

LET OP

Waarden voor het A-gewogen geluids-niveau en de totale trillingswaarden staan in de tabel „Technische gegevens“.

De geluids- en trillingswaarden zijn vast-gesteld volgens EN 60745.

VOORZICHTIG!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen.

Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het vermelde trillingsniveau geldt voor de voornaamste toepassingen van het elektrische gereedschap. Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moeten ook de tijden in aanmerking worden genomen waarin het gereedschap uitgeschakeld is, of waarin het wel loopt, maar niet feitelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

Technische gegevens

Machinetype		Satineermachine BSE 8-4 50	Buizenbandslijper-machine BRE 8-4	Bandvijl-machine FBE 8-4
Opgenomen vermogen W		800
Afgegeven vermogen W		325
Nominaal toerental o.p.m.		4500
Onbelast toerental o.p.m.		1400-4000
Gereedschap-∅ max. mm		125 --
Gereedschapbreedte mm		50 --
Gereedschapopname mm		19 --
Bandafmetingen (lengte x breedte)	mm	- 533x4-30	533x4-9
Bandsnelheid m/s		-	3-8
Gewicht volgens „EPTA-procedure 1/2003“
Aandrijving zonder opzetstuk-ken en kabel	kg	1,8
Aandrijving met opzetstuk (zonder kabel)	kg	2,3	2,7	2,6
Isolatieklasse		II/☐
A-gewogen geluidsniveau volgens EN 60745 (zie „Geluid en trillingen“):
Geluidsdrukniveau L_pA	dB(A)	81,2	81,6	81,4
Geluidsvermogenniveau L_WA	dB(A)	92,2	92,6	92,4
Onzekerheid K	db	3,0
Totale trillingswaarde volgens EN 60745 (zie „Geluid en trillingen“):
Emissiewaarde a_n bij het - satineren van metaalop-pervlakken - schuren van metalen buizen	m/s^2	3,5-	-< 2,5	-< 2,5
Onzekerheid K	m/s^2	1,5

In één oogopslag

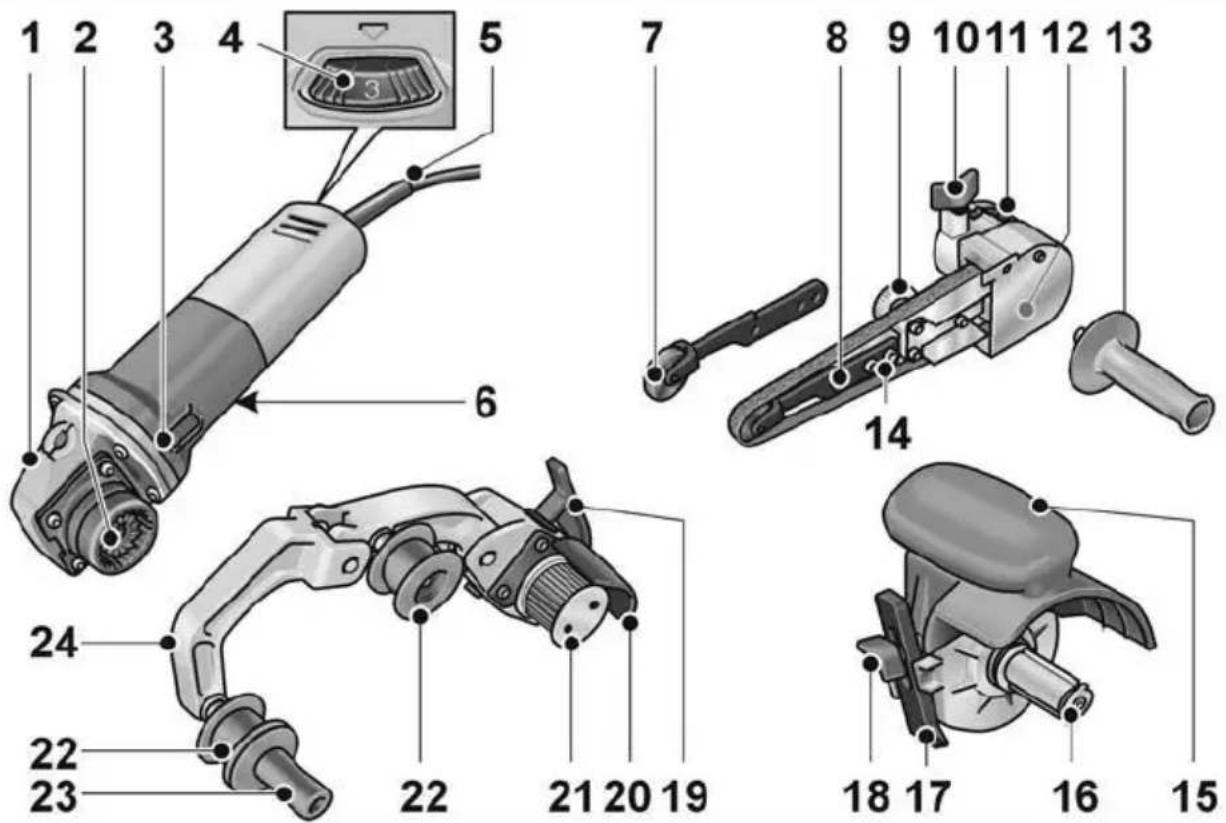

Aandrijfeenheid BME 8-4

1 Machinekop
2 Snelkoppeling voor opzetstukken
3 Schakelaar

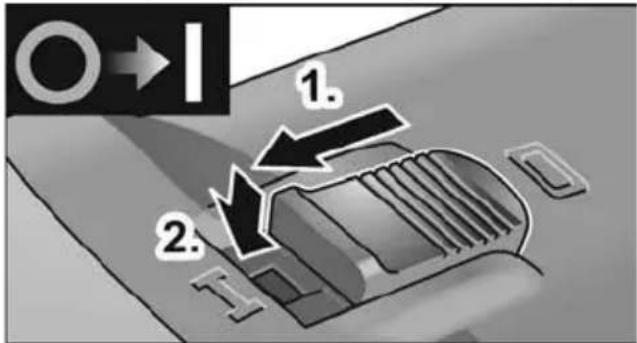

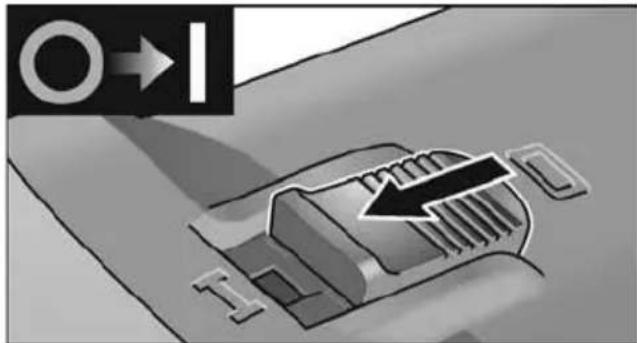

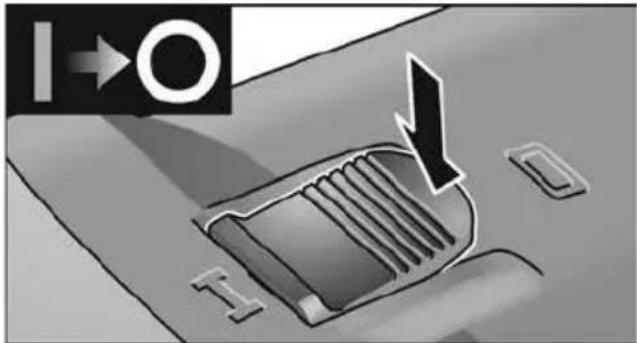

Voor in- en uitschakelen. Met ver-grendelingsstand voor continu gebruik.

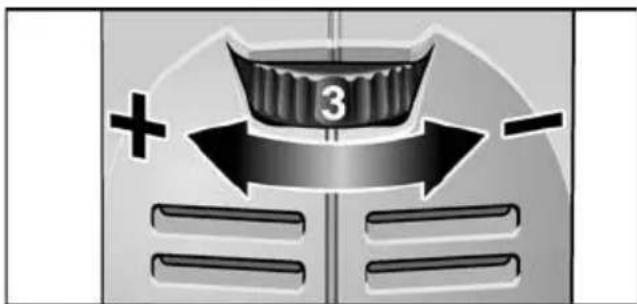

4 Stelwiel voor vooraf instelbaar toerental

5 Netsnoer 4,0 m met stekker
6 Typeplaatje *)
Bandvijl-opzetstuk FBE 8-4
7 Aandrukrol met schuurarm

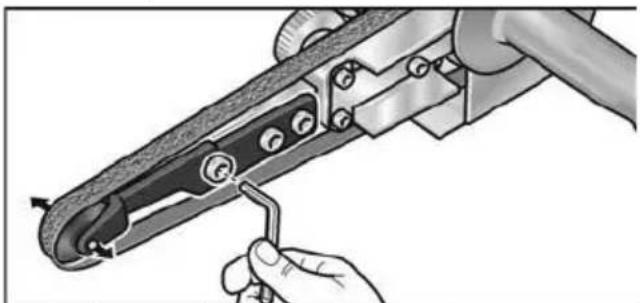

8 Bevestigingsschroef/instelschroef voor het instellen van de bandloop
9 Excenterschroef
10 Stelschroef voor schuuropzetstuk
11 Ontgrendelingshendel voor snelkoppeling
12 Behuizingsafdekking
13 Handgreep
14 Bevestigingsschroeven voor schuurarm

Satineer-opzetstuk BSE 8-4 5 0

15 Beschermkap met handgreep
16 Gereedschapsopname
17 Parallelaanslag
18 Stelschroef voor parallelaanslag en opzetstuk

Bandslijper-opzetstuk BRE 8-4

19 Spanhendel voor snelkoppeling
20 Beschermende afdekking

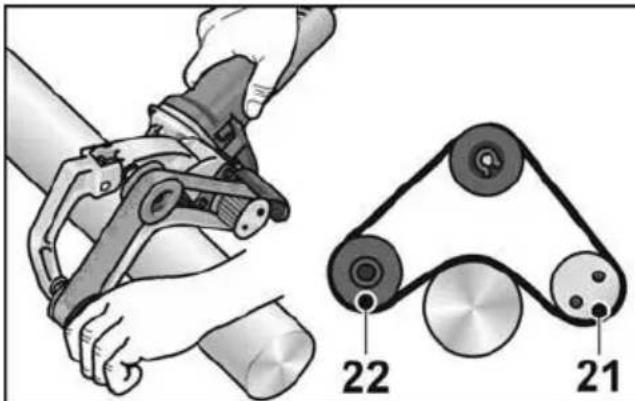

21 Aandrijfrol met aanloopschijven
22 Geleiderol met aanloopschijven
23 Handgreep
24 Spanhendel

Met veerlager, voor het spannen van de schuurband.

Gebruiksaanwijzing

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Voor de ingebruikneming

■ Aandrijfeenheid en opzetstukken uitpakken en controleren of deze volledig geleverd zijn en geen transportschade hebben.

Montage van de opzetstukken

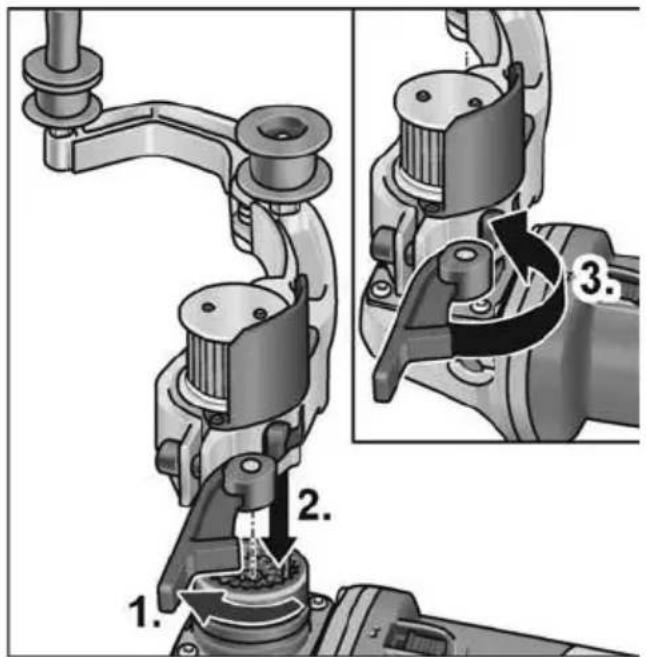

■ Het gewenste opzetstuk op een vlak werkoppervlak met de snelkoppeling naar boven neerleggen.

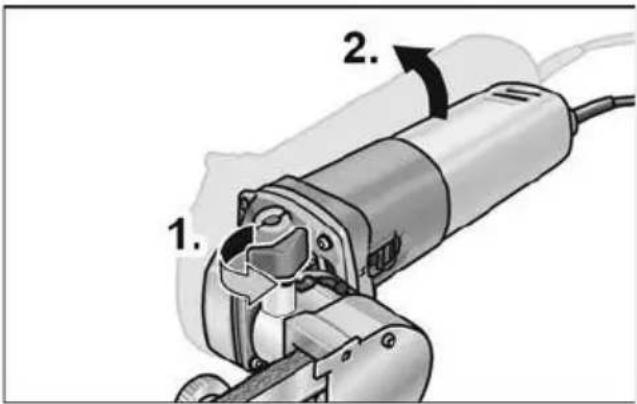

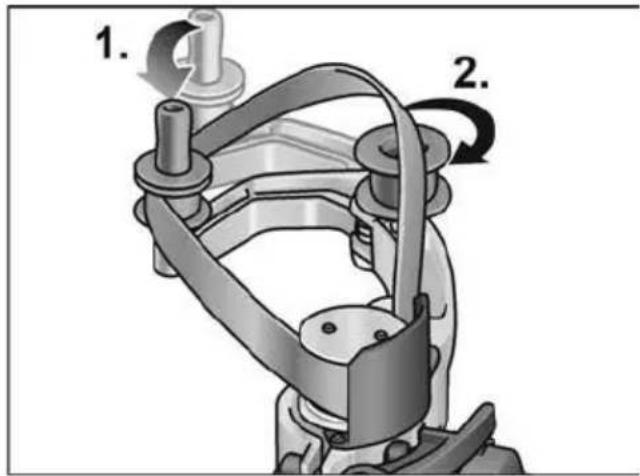

■ Spanhendel op het opzetstuk openen (1.).
■ Aandrijfeenheid in gewenste positie ten opzichte van het opzetstuk plaatsen en naar beneden drukken tot deze hoorbaar vastklikt (2.).
■ Spanhendel sluiten (3.).

LET OP

De vertandingen van de snelkoppeling van aandrijfeenheid en opzetstuk worden bij het inschakelen automatisch gekoppeld.

■ Stelschroef losdraaien (1.).
■ Aandrijfeenheid op de snelkoppeling plaatsen (2.).
■ telschroef weer vastdraaien (3.).

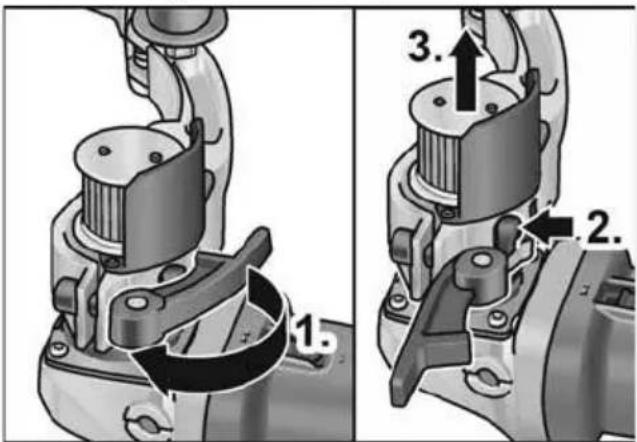

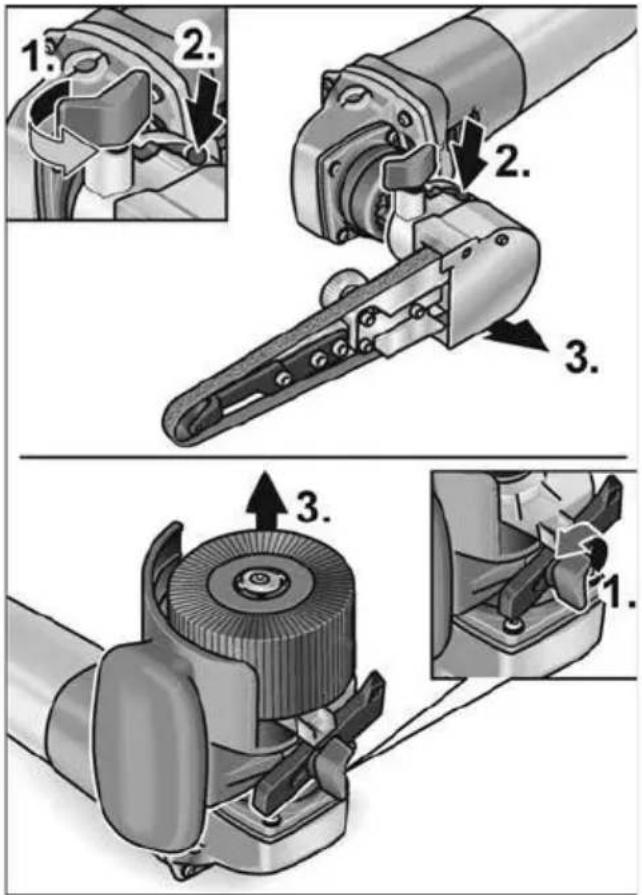

Demontage van de opzetstukken

1. 2. 3.

■ Spanhendel op het opzetstuk openen (1.).
■ Ontgrendelingshendel indrukken en vasthouden (2.).
■ Aandrijfeenheid van het opzetstuk oplichten (3.).

■ Stelschroef op het opzetstuk losdraaien (1.).
■ Ontgrendelingshendel indrukken en ingedrukt houden (2.).
■ Opzetstuk oplichten (3.).

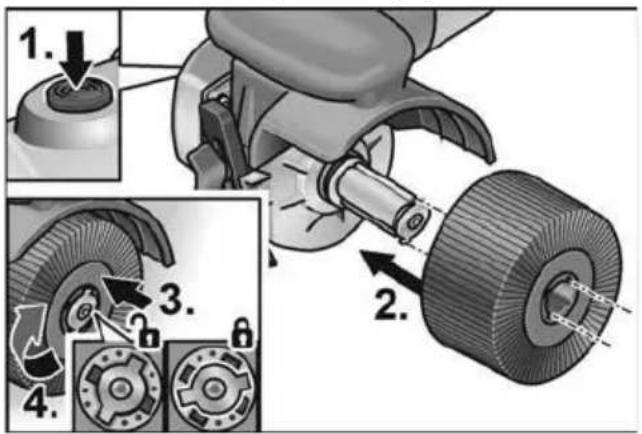

Gereedschap bevestigen

Bij deze gereedschapsopname is voor wisseling van gereedschap geen extra gereedschap nodig.

■ Trek de stekker uit de contactdoos.
■ Druk op de blokkering van de uitgaande as en houd deze ingedrukt (1.).

1. 2. 3. 4.

■ Gereedschap of gereedschapdrager of de gereedschapopname schuiven (vormpassing groef en veer) (2.).
■ Gereedschap tegen de veerdruk naar beneden drukken (3.) en rechtsom draaien (4.). De gereedschapsopname is vergrendeld.

i LET OP

De gereedschapopname heeft een breedte van 50 mm. Afhankelijk van de gereedschapbreedte moeten verschillende gereedschappen worden aangebracht of moeten breedteverschillen met de afstandsringen worden gecompenseerd. Bijvoorbeeld:

Polijstwiel 50 mm breed:	1 gereedschapp
Moltonschijf 10 mm breed:	4 gereedschappen en afstandsringene

■ Steek de stekker in de contactdoos.
■ Schakel het elektrische gereedschap in (zonder vastklikken) en laat het ca. 30 seconden lopen. Controleer de machine op onbalans en trillingen.
■ Schakel het elektrische gereedschap uit.

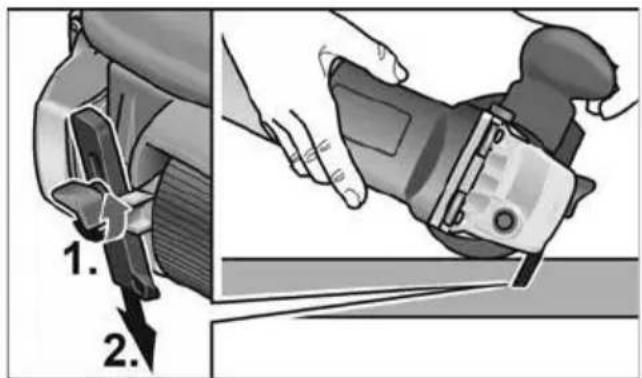

Parallelaanslag gebruiken

De parallelaanslag garandeert dat de machine nauwkeurig rechtuit loopt bij de bewerking van profielen.

■ Stelschroef op de parallelaanslag losdraaien (1.).
■ Parallelaanslag instellen (2.).

1. 2.

■ Stelschroef weer vastdraaien.

Werkinstructies voor satineer-opzetstuk

VOORZICHTIG!

Na het uitschakelen loopt het slijpgereedschap nog korte tijd uit.

Bewerking van egale oppervlakken:

■ Elektrisch gereedschap met beide handen vasthouden.

Voor het decoratief afwerken van het oppervlak:

■ Elektrische gereedschap voorzichtig op het te bewerken oppervlak zetten en in lineaire bewegingen vooruit en achteruit bewegen.

Bandslijper-opzetstuk BRE 8-4

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Schuurband aanbrengen of vervangen

VOORZICHTIG!

Let op de aangegeven looprichting van de band. De looprichting moet overeenkomen met de looprichtingpijl op de voorzijde van de machine.

■ Trek de stekker uit de contactdoos.

■ Duw de spanhendel in de richting van de aandrijfrol en houd de hendel ingedrukt (1.).

1. 2.

■ Leg de schuurband op de rollen (2.).
■ Laat de spanhendel los.
■ Controleer of de band volledig op de rollen ligt.

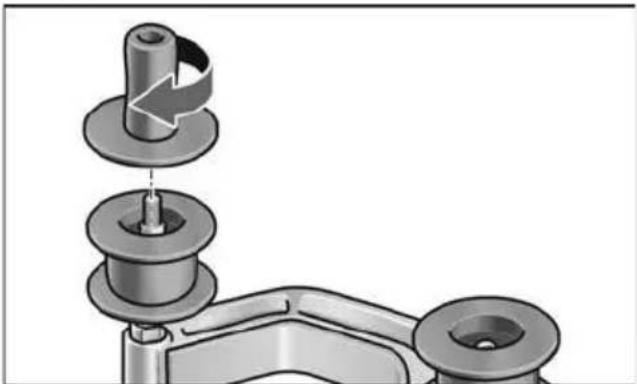

Monteer de handgreep

De handgreep op de schroefdraad in positie brengen.

■ Arretering van uitgaande as indrukken en ingedrukt houden (1.).
■ Aandrijfrol linksom losmaken en verwijderen (2.).
■ Nieuwe aandrijfrol opzetten en rechtsom vastdraaien.
■ Arretering van uitgaande as loslaten.

Geleiderol:

■ Schroef met een inbussleutel losdraaien en de geleiderol verwijderen (3.).
■ Nieuwe geleiderol plaatsen en vastdraaien.

Werkinstructies voor buizenbandslijper-opzetstuk

i LET OP

Na het uitschakelen loopt het slijpgereedschap nog korte tijd uit.

Een bandschuurmachine heeft de volgende voordelen ten opzichte van een slijpschijf:

• koel schuren en slijpen,
• zuiver polijsten zonder groeven,
• groot afnamevermogen,
• grote productiviteit dankzij grote omspanningsboog (afhankelijk van de diameter).

Schuren:

i LET OP

Controleer nadat de machine op het werkstuk is geplaatst en voordat de machine wordt ingeschakeld, of de band volledig op de rollen ligt.

• De bewerking van buizen vindt plaats tussen de rollen 21 en 22.
• De omspanningsboog en de afnamecapaci-teit kan door middel van de aandrukkracht gevarieerd worden.
• Hoe kleiner de buisdiameter, hoe groter de mogelijke omspanningsboog. Een boog tot 270° is mogelijk.

Verzegeling:

Veel fabrikanten adviseren de verzegeling van afgewerkte oppervlakken met een beschermende spray (zie Flex-toebehoren voor roestvrij staal).

Zie www.flex-tools.com voor meer informatie over de producten van de fabrikant.

Bandvijl-opzetstuk FBE 8-4

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Schuurband aanbrengen of vervangen

■ Trek de stekker uit de contactdoos.

■ Excenterschroef draaien en daardoor schuurband ontspannen (3.).
■ Schuurband verwijderen (4.) (optioneel).
■ Nieuwe schuurband in midden op schuurarm spannen (5.).
■ Schuurband door draaien van excenterschroef vastspannen.
■ Huisafdekking weer vóór het huis klappen.

VOORZICHTIG!

Let op de aangegeven looprichting van de band. De looprichting moet overeenkomen met de looprichtingpijl op de voorzijde van de machine.

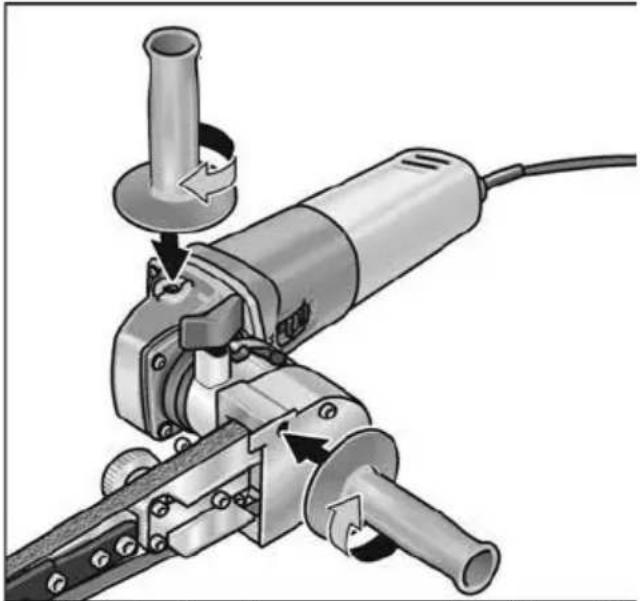

Monteer de handgreep

■ De extra handgreep aan schroefdraad in stand 1 of stand 2 bevestigen.

Bandloop instellen

■ Met voorste schroef aan schuurarm bandloop instellen. Bij lopende band instelling zodanig kiezen dat de band in het midden over de aandrukrol loopt.

Schuurarm wisselen

■ Voor het wisselen van de schuurarm de drie bevestigingsschroeven losdraaien.

■ Schuurarm verwijderen.
■ Nieuwe schuurarm met de drie schroeven bevestigen.

Tips voor de werkzaamheden

i LET OP

Na het uitschakelen loopt het elektrische gereedschap nog korte tijd uit.

Schuren

1. 2.

■ De zwenkarm kan na het openen van de vastzetschroef (1.) maximaal 140° schuin worden gezet (2.).
■ Daardoor kan de bandvijlmachine ook worden gebruikt voor oppervlakken die moeilijk toegankelijk zijn, zoals de binnenkant van buizen.
■ De afnamecapaciteit met de aandrukkracht variëren. Op gelijkmatige, niet te sterke aandrukkracht letten. Bij te hoge aandrukkracht kan de schuurband van de rol glijden.

In- en uitschakelen

Gebruik voor korte duur zonder vergrendeling

■ Duw de schakelaar naar voren en houd deze vast.
■ Als u de machine wilt uitschakelen, laat u de schakelaar los.

Continu gebruik met vergrendeling

O→I 1. 2.

■ Duw de schakelaar naar voren (1.) en vergrendel vervolgens de schakelaar door deze vooraan in te drukken (2.).

■ Als u de machine wilt uitschakelen, ontgrendelt u de schakelaar door deze achteraan in te drukken.

i LET OP

Nadat de stroom is uitgevallen, start het ingeschakelde gereedschap niet opnieuw.

Vooraf instelbaar toerental

De werksnelheid kan met het stelwiel traploos aangepast worden aan de eisen die het materiaal stelt.

3 + -

Stand	Toerental van de satineer-opzet-stuk[o.p.m.]	Bandsnelheid van de bandslijper-opzetstukBandvijl-opzetstuk[m/s]
1	300 2,7

Stand	Toerental van de satineer-opzet-stuk[o.p.m.]	Bandsnelheid van de bandslijper-opzetstukBandvijl-opzetstuk[m/s]
2 1	600 3,3
3 2	300 4,7
4 3	000 6,3
5 3	500 7,4
6 3	900 8,1

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Reiniging

WAARSCHUWING!

Bij het bewerken van metalen kan zich bij intensief gebruik geleidend stof in het machinehuis ophopen.

Gevaar voor beschadiging van de veiligheidsisolatie! Gebruik de machine via een aardlekschakelaar (inschakelstroom 30 mA).

■ Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.

■ Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge per-slucht door.

Koolborstels

De aandrijfeenheid is uitgerust met uitschakelkoolborstels. Na het bereiken van de slijtagegrens van de uitschakel-koolborstels wordt het elektrische gereedschap automatisch uitgeschakeld.

i LET OP

Gebruik uitsluitend originele vervangings- onderdelen van de fabrikant. Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Door de luchttoevoeropeningen aan de achterzijde kunnen de koolborstelvonken tijdens het gebruik worden geobserveerd. Bij ernstige vonkontwikkeling van de koolborstels het apparaat onmiddellijk uitschakelen. Aandrijfeenheid bij een door de fabrikant erkende klantenservice afgeven.

Machinekop

i LET OP

Draai de schroeven op de machinekop tijdens de garantietijd niet los. Anders vervallen de garantieverplichtingen van de fabrikant.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klanten-service.

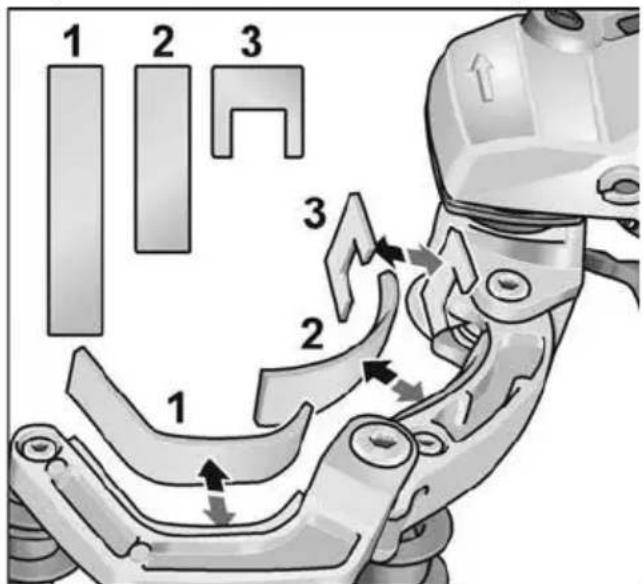

Slijtende onderdelen vervangen

1 2 3 3 2 1

Tijdens het gebruik van de bandschuur-machine verslijten de viltstukken van de spanhendel. Vervangingsonderdelen zijn verkrijgbaar via de fabrikant of de vakhandel.

Vervangingsonderdelen en toebehoren

Zie voor meer toebehoren, in het bijzonder slijpgereedschappen, de catalogi van de fabrikant. Explosietekeningen en onderdelenlijsten vindt u op onze website: www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

i LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven!

C ∈-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2014/30/EU, 2006/42/EG, 2011/65/EU.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt. De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door ondeskundig gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.

Inhold

Purtați ochelari de protectie!

Clasa de protectie II (complet izolat)
