BRUKSANVISNING FBE 8-4 140 Flex

For din egen sikkerheds skyld

ADVARSEL!

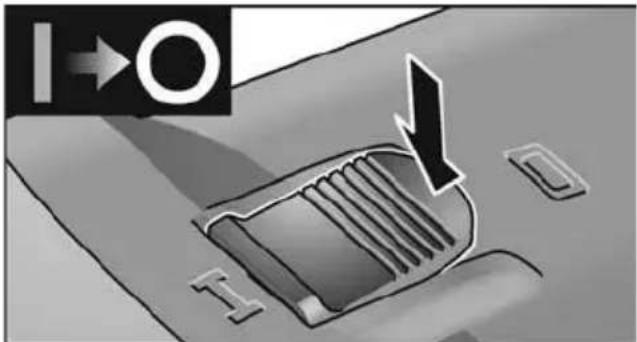

- Frigør vippekontakten ved at trykke på bagerste ende for at slukke.

BEMAERK

Reservedele og tilbehør

Gør udtjente apparater ubrugelige ved at fjerne netkablet.

Kun for EU-lande

For din egen sikkerhet ..... 129

Støy og vibrasjon 134

Tekniske data 135

Et overblikk 136

Bruksanvisning 137

Vedlikehold og pleie 142

Henvisninger om skroting ..... 143

C€-Konformitet 143

Utelukkelse av ansvar ..... 143

Anvendte symboler

ADVARSEL!

Gjør oppmerksom på en umiddelbar truende fare. Det kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.

FORSIKTIG!

Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.

HENVISNING

Betegner tips om bruken og viktige informasjoner.

Symbolene på apparatet

Betjeningsveiledningen må leses før ibruktaking!

∅yevern må brukes!

Beskyttelsesklasse II (fullstendig isolert)

Henvisning om skroting av gammelt apparat (se side 143)

For din egen sikkerhet

ADVARSEL!

Før bruk av vinkelsliperen må du lese igjennom og ta hensyn til følgende:

– den foreliggende betjeningsveiledningen,
- de "generelle sikkerhetshenvisningene" i omgang med elektroverktøy i den vedlagte brosjyren (skrift-nr.: 315.915),
– de regler og forskrifter som gjelder på arbeidsstedet for uhellsforebyg-gende tiltak.

Vinkelsliperen er produsert etter dagens teknisk stand og anerkjente, sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på maskinen eller andre ting under bruken av maskinen.

Vinkelsliperen må kun brukes

- til de arbeider det er beregnet for, - når det er i sikkerhetsteknisk lytefri tilstand.

Feil som har innflytelse på den sikkerheten må straks utbedres.

Forskriftsmessig bruk

Drivenheten BME 8-4 må utelukkende brukes til drift av forsatsene som er beskrevet nedenfor.

Med satineringsforsats BSE 8-4 50 er elektroverktøyet beregnet

– for bruk i industri og håndverk,

– for bearbeiding av overflater, f. eks. satinering, strukturering, polering, børsting, glatting, avruste eller avgrade stål, rustfritt stål eller metaller uten jern,

– for bruk med verktøy som blir tilbudt av produsenten i sammenheng med denne maskinen.

Den må ikke brukes for overflate-bearbeiding av tre.

Med bändsliperforsats BRE 8-4 er elektroverktøyet beregnet

– for bruk i industri og håndverk,
– for pussing av rustfrie stålrør, runde deler på gelender,
– for sliping av runde stangeprofiler såsom generelt for rør,
– for bruk med slipebånd og tilbehør som er angitt i denne anvisningen eller som er anbefalt av produsenten.

Med bändsliperforsats FBE 8-4 er elektroverktøyet beregnet

– for bruk i industri og håndverk,
– for sliping og polering av metalloverflater på vanskelig tilgjengelige steder,
– for bruk med slipebånd og tilbehør som er angitt i denne anvisningen eller som er anbefalt av produsenten.

Sikkerhetsanvisninger for elektroverktøy med satineringsforsats

ADVARSEL!

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

Sikkerhetsanvisninger for polering og arbeid med stålbørste

■ Dette elektroverktøyet skal brukes som poleringsmaskin og til arbeid med stålbørste. Ta hensyn til alle sikkerhetshenvisninger, anvisninger, fremstillinger og data som følger med apparatet. Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
■ Dette elektroverktøyet er ikke egnet for sliping og skillesliping. Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det forårsake fare og skader.
- Ikke bruk tilbehør som ikke er spesielt beregnet og anbefalt av produsenten for bruk med dette elektroverktøyet. Kun dersom tilbehøret kan bli festet fast til elektroverktøyet, garanterer dette ingen sikker bruk.
- Det tillatte turtallet for innsatsverktøyet må være minst så høyt som det høyeste turtallet som er angitt på elektroverktøyet. Tilbehør som dreies rundt hurtigere enn tillatt, kan ødelegges og bli slynget bort.

Innsatsverktøyets utvendig diameter og tykkelse må tilsvare målangivelsene på elektroverktøyet ditt. Feilt dimensjonerte innsatsverktøy kan ikke bli tilstrekkelig avskjermet eller kontrollert.
Innsatsverktøy med gjengeinnsats må passe nøyaktig på slipespindelens gjenger. Ved innsatsverktøy som monteres ved hjelp av en flens må hulldiameteren til innsatsverktøyet passe til festediameteren til flensen. Innsatsverktøy som ikke passer nøyaktig oppå slipespindelen, dreier seg ujevnt, vibrerer meget sterkt og kan føre til at du mister kontrollen.

Ikke bruk skadete innsatsverktøy. Sjekk før hver bruk om innsatsverktøy slik som slipeskiver er splintret eller revnet, om slipetallerkener er revnet eller svært slitt, om stålbørster har løse eller har brukkede tråder. Dersom elektroverktøyet eller innsatsverktøyet faller ned, kontrollér om det har tatt skade, eller bruk et annet innsatsverktøy som ikke er skadet. Når du har kontrollert innsatsverktøyet og har satt det inn, må du og andre personer som befinner seg i nærheten holde dere på avstand utenfor flaten for det roterende innsatsverktøyet, og la apparatet først gå i ett minutt med høyeste turtall. Skadete innsatsverktøy brekker for det meste i løpet av denne testtiden.

■ Bruk personlig verneutstyr. Alt etter anvendelsen, må du bruke ansiktsvern, øyevern eller vernebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot små slipe- og materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan bli slynget rundt ved forskjellige anvendelser. Støv- eller pustevernmaske skal filtrere det støvet som oppstår under bruken. Dersom du blir utsatt for sterk støy i lang tid, kan dette føre til tap av hørselen.

■ Pass på at andre personer blir holdt på sikker avstand fra arbeidsområdet. Enhver som kommer innenfor arbeidsområdet, må ha på seg personlig verneutstyr. Bruddstykker av arbeidsstykke eller brukne innsatsverktøy kan bli slynget rundt og kan forårsake skade også utenfor det direkte arbeidsområdet.
- Hold på de isolerte grepsflatene på elektroverktøyet, ettersom slipeflaten kan berøre verktøyets tilkoblingsledning. Skade på en spenningsførende ledning kan sette verktøydeler av metall under spenning og føre til elektrisk støt.
- Hold nettkabelen alltid borte fra innsatsverktøy som dreier seg. Dersom du mister kontrollen over apparatet, kan nettkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i innsatsverktøy som dreier seg.
■ Legg elektroverktøyet aldri fra deg før innsatsverktøyet er helt stoppet opp. Et innsatsverktøy som dreier seg kan komme i kontakt med overflaten der apparatet legges fra og du kan dermed miste kontrollen over elektroverktøyet.
■ La ikke elektroverktøyet være i gang mens du bærer det. Klærne dine kan ved en tilfeldighet komme i kontakt med innsatsverktøy som dreier seg og henge fast i disse slik at innsatsverktøyet kan bore seg inn i kroppen din.
■ Rengjør regelmessig ventilasjonssprekkene på elektroverktøyet ditt. Motorviften trekker støv inn i kassen og en sterk oppsamling av metallstøv kan føre til elektrisk fare.
- Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Gnister kan antenne disse materialene.
■ Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann eller andre flytende kjølemidler kan føre til elektrisk støt.

Tilbakeslag og tilsvarende sikkerhets-henvisninger

Tilbakeslag er en plutselig reaksjon som oppstår när et dreiende innsatsverktøy, som f.eks. slipeskive, slipetallerken, trådbørste osv henger seg opp eller blokkerer. Fastkjøring eller blokkering fører til en plutselig stopp av det roterende verktøyet.

Dermed blir et ukontrollert elektroverktøy akselerert imot dreieretningen til innsatsverktøyet ved blokkeringsstedet.

Dersom f.eks. en slipeskive henger fast eller blokkerer i arbeidsstykket, kan kanten på slipeskiven som skjærer inn i arbeidsstykket bli hengende fast og dermed kan slipe-skiven brekke ut eller forårsake et tilbakeslag. Slipeskiven beveger seg så enten imot betjeningspersonen eller bort fra denne, alt etter dreieretningen på skiven ved blokkeringsstedet.

Derved kan slipeskivene også brekkes. Et tilbakeslag er følgen av en feil eller ikke sakkyndig bruk av elektroverktøyet. Dette kan forhindres ved egnete forsiktighetstiltak som beskrevet under.

• Hold elektroverktøyet godt fast og hold kroppen og armene i en posisjon som kan fange opp tilbakeslagskrefter. Bruk alltid tilleggshåndtaket, dersom dette finnes, for å ha mest mulig kontroll over tilbakeslagskrefter eller reaksjonsmomenter når apparatet kjøres opp. Betjeningspersonen kan ved egnete forsiktighetstiltak beherske tilbakeslagsog reaksjonskreftene.
  ■ Hendene må aldri komme i nærheten av innsatsverktøy som dreier seg. Innsatsverktøyet kan ved et tilbakeslag bevege seg over hånden din.
  ■ Unngå at kroppen din kommer inn i det området hvor elektroverktøyet beveger seg ved et tilbakeslag. Et tilbakeslag driver elektroverktøyet i den motsatte retning av bevegelsen til slipeskiven ved blokkeringsstedet.

■ Arbeid særlig forsiktig i områder ved hjørner, skarpe kanter osv.
Forhindre at innsatsverktøyene blir slått tilbake fra arbeidsstykket og klemmes fast. Det roterende innsatsverktøyet har lett for å klemme fast ved hjørner, skarpe kanten eller når det kastes tilbake. Dette forårsaker at du mister kontrollen eller at det oppstår et tilbakeslag.
- Ikke bruk et sagblad med kjede eller tenner. Slike innsatsverktøy forårsaker ofte et tilbakeslag eller gjør at du mister kontrollen over elektroverktøyet.

Spesielle sikkerhetshenvisninger for sliping med sandpapir

• Ikke bruk overdimensjonerte slipeblad, men følg produsentens angivelser for størrelsen av slipeblad.
  Slipeblad som rager ut over slipetallerkenen, kan forårsake skader og føre til blokkering eller ødeleggelse av slipebladene, eller også til tilbakeslag.

Særlige sikkerhetsveiledninger for polering

• Ikke legg løse deler oppå poleringshetten, i særdeleshet festesnorer. Legg bort eller forkort alle festesnorene. Løse festesnorer som kan bli dreiet rundt under arbeidet, kan henge fast i fingrene eller kan bli fanget opp i arbeidsstykket.

Særlige sikkerhetsveiledninger ved arbeid med trådbørster

■ Vær oppmerksom på at trådbørsten også mister träder også under vanlig bruk.
Trådene må ikke bli overbelastet på grunn av for høyt presstrykk. Tråder som flyr bort, kan lett trenge igjennom tynne klær og/eller hud.
■ Dersom det anbefales en beskyttelseshette, må du forhindre at hetten og trådbørsten kan berøre hverandre.
Tallerken og koppbørster kan på grunn av presstrykket og sentrifugalkraften få en større diameter.

Sikkerhetsanvisninger for elektroverktøy med rørbåndsliperforsats

ADVARSEL!

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

- Hold apparatet i de isolerte holdeflatene, da det er mulighet for at slipebåndet kan treffe sin egen strømkabel. Skader på en spenningsførende ledning kan sette deler av apparatet som er av metall under spenning og dette kan føre til elektrisk støt.

- Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. En skadet kabel forhøyer risikoen for elektrisk støt.

■ Bruk elektroverktøyet kun for tørrsliping. Dersom det trenger inn vann i et elektro-apparat, forhøyer dette risikoen for elektrisk støt.

■ Under arbeidet må elektroverktøyet føres med begge hendene. Håndtaket må være montert. Slå først på maskinen när begge hendene er i grepsposisjon.

- Hold hendene borte fra slipebåndet når det er i gang. I området ved styrerullene er det fare for skader og kvestelser. På grunn av funksjonsmåten og maskinens fleksibilitet, kan ikke disse farlige stedene helt dekkes til.

- Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for personen som betjener apparatet eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.

– Det må sørges for god ventilasjon på arbeidsplassen!
– Om mulig må det brukes eksternt støvavsug.
- Det anbefales bruk av en maske for pustevern med filterklasse P2.

■ Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest).
■ Det må aldri slipes eller skilles lettmetall som har et magnesiuminnhold som er større enn 80%. Fare for brann!
■ Maskiner som brukes ute i det fri eller som er utsatt for ekstremt metallstøv, må tilkoples via en feilstrømbryter (utløsestrøm max. 30 mA). Det må ikke brukes slitte, revne eller dårlige slipebånd. Skadete slipebånd kan sprekke, bli revet bort og kan føre til skade på personer.
■ Før bruk må det kontrolleres at slipeverktøyet er skikkelig montert og festet. Slå på maskinen i 30 sekunder uten belastning!
■ Prøveløp må straks avbrytes dersom det oppstår store vibrasjoner eller det blir oppdaget andre skader. Maskinen må kontrolleres for å finne årsaken til dette.
■ Elektroverktøy må ikke belastes så sterkt at det stopper opp eller at slipebåndet går igjennom.
■ Før elektroverktøyet legges bort, må det slås av og "løpe ut".
■ Elektroverktøy må ikke spennes fast i en skrustikke.
■ Nettkabelen må alltid føres bort bakover fra elektroverktøy.
- Arbeidsstykket må spennes fast dersom det ikke allerede er fastspent eller ligger sikkert på grunn av sin egenvekt.
■ Slipeverktøyet må lagres og brukes i henhold til anvisningene fra produsenten.

Les igjennom alle sikkerhetshenvisningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetshenvisningene og anvisningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetshenvisningene og anvisningene for senere bruk.

- Hold apparatet i de isolerte holdeflatene, da det er mulighet for at slipebåndet kan treffe sin egen strømkabel. Skader på en spenningsførende ledning kan sette deler

av apparatet som er av metall under spenning og dette kan føre til elektrisk støt.

• Ikke bruk elektroverktøy som har skadet kabel. Ikke ta i den skadete kabelen og trekk ut støpselet dersom kabelen blir skadet under arbeidet. En skadet kabel forhøyer risikoen for elektrisk støt.
  ■ Bruk elektroverktøyet kun for tørrsliping. Dersom det trenger inn vann i et elektro-apparat, forhøyer dette risikoen for elektrisk støt.
  ■ Under arbeidet må elektroverktøyet føres med begge hendene. Håndtaket må være montert. Slå først på maskinen når begge hendene er i grepsposisjon.
• Hold hendene borte fra slipebåndet når det er i gang. I området ved styrerullene er det fare for skader og kvestelser. På grunn av funksjonsmåten og maskinens fleksibilitet, kan ikke disse farlige stedene helt dekkes til.
• Frigjort støv fra materialer som blyholdige strøk av maling, noen tretyper, mineraler og metall kan forårsake fare for personen som betjener apparatet eller for personer som oppholder seg i nærheten. Innånding eller berøring av slikt støv kan føre til sykdommer i luftveiene og/eller allergiske reaksjoner.

– Det må sørges for god ventilasjon på arbeidsplassen!

– Om mulig må det brukes eksternt støvavsug.

- Det anbefales bruk av en maske for pustevern med filterklasse P2.

■ Det må ikke bearbeides materialer som kan sette fri helsefarlige stoffer (f. eks. asbest).
■ Det må aldri slipes eller skilles lettmetall som har et magnesiuminnhold som er større enn 80%. Fare for brann!
■ Maskiner som brukes ute i det fri eller som er utsatt for ekstremt metallstøv, må tilkoples via en feilstrømbryter (utløsestrøm max. 30 mA). Det må ikke brukes slitte, revne eller dårlige slipebånd. Skadete slipebånd kan sprekke, bli revet bort og kan føre til skade på personer.
■ Før bruk må det kontrolleres at slipeverktøyet er skikkelig montert og festet. Slå på maskinen i 30 sekunder uten belastning!

■ Prøveløp må straks avbrytes dersom det oppstår store vibrasjoner eller det blir oppdaget andre skader. Maskinen må kontrolleres for å finne årsaken til dette.
- Ikke belast elektroverktøyet så mye at det stopper eller slipebåndet slurer.
■ Før elektroverktøyet legges bort, må det slås av og "løpe ut".
■ Elektroverktøy må ikke spennes fast i en skrustikke.
■ Nettkabelen må alltid føres bort bakover fra elektroverktøy.
- Arbeidsstykket må spennes fast dersom det ikke allerede er fastspent eller ligger sikkert på grunn av sin egenvekt.
■ Slipeverktøyet må lagres og brukes i henhold til anvisningene fra produsenten.

Andre sikkerhetsveiledninger

■ Det må kun brukes forlengelseskabel som er beregnet for uteområder.
■ For kjennetegning av maskinen må du bruke klistremerkene. Det må ikke bores hull i motorkassen.
■ Strømspenningen må stemme overens med angivelsene om spenning på typeskiltet.

Støy og vibrasjon

i HENVISNING

Verdiene for det A-vurderte støynivået såsom de samlete svingningsverdiene finnes i tabellen "Tekniske data". Støy- og svingningsverdiene er målt i henhold til EN 60745.

FORSIKTIG!

De angitte måleverdiene gjelder for nye apparater. Under den daglige bruken forandres støy- og svingningsverdiene.

i HENVISNING

Det svingningsnivået som er angitt i disse anvisningene er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy. Den egner seg også for en foreløpig vurdering av svingningsbelastningen. Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet.

Dersom elektroverktøyet blir brukt for annen bruk med avvikende innsatsverktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike.

Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden.

For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor apparatet er slått av eller er i gang, men ikke blir brukt.

Dette kan tydelig redusere svingningsbelastningen over hele arbeidstiden.

Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f.eks. vedlikehold av elektroverktøy og innsatsverktøy, oppvarming av hendene, organisasjon av arbeidsforløpene.

FORSIKTIG!

Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

Tekniske data

Apparattype Satinerings-		maskinen BSE 8-450	Båndsliper for rør BRE 8-4	Båndfilen FBE 8-4
Effektopptak W 800
Utgangseffekt W 325
Merketurtall	o/min	4500
Tomgangsturtall	o/min	1400-4000
Verktøy ∅ max. mm 125 - -
Verktøybredde mm 50 - -
Verktøyopptak mm 19 - -
Båndmål (lengde x bredde) mm -		533x4-30	533x4-9
Båndhastighet	m/s	-	3-8
Vekt i henhold til “EPTA-prosedyre 01/2003”
Drivenhet uten forsatser og kabel	kg	1,8
Drivenhet med forsats (uten kabel)	kg	2,3	2,7	2,6
Beskyttelsesklasse		II/☐
A-vurderte støynivå tilsvarende EN 60745 (se “Støy og vibrasjon”):
Lydtrykksnivå L_pA	dB(A)	81,2	81,6	81,4
Lydeffektnivå L_WA	dB(A)	92,2	92,6	92,4
Usikkerhet K	db 3,0
Samlet svingningsverdi tilsvarende EN 60745 (se “Støy og vibrasjon”):
Emisjonsverdi a_h ved– satinering av metall overflater)– sliping av metallrør	m/s^2	3,5-	-< 2,5	-< 2,5
Usikkerhet K	m/s^2	1,5

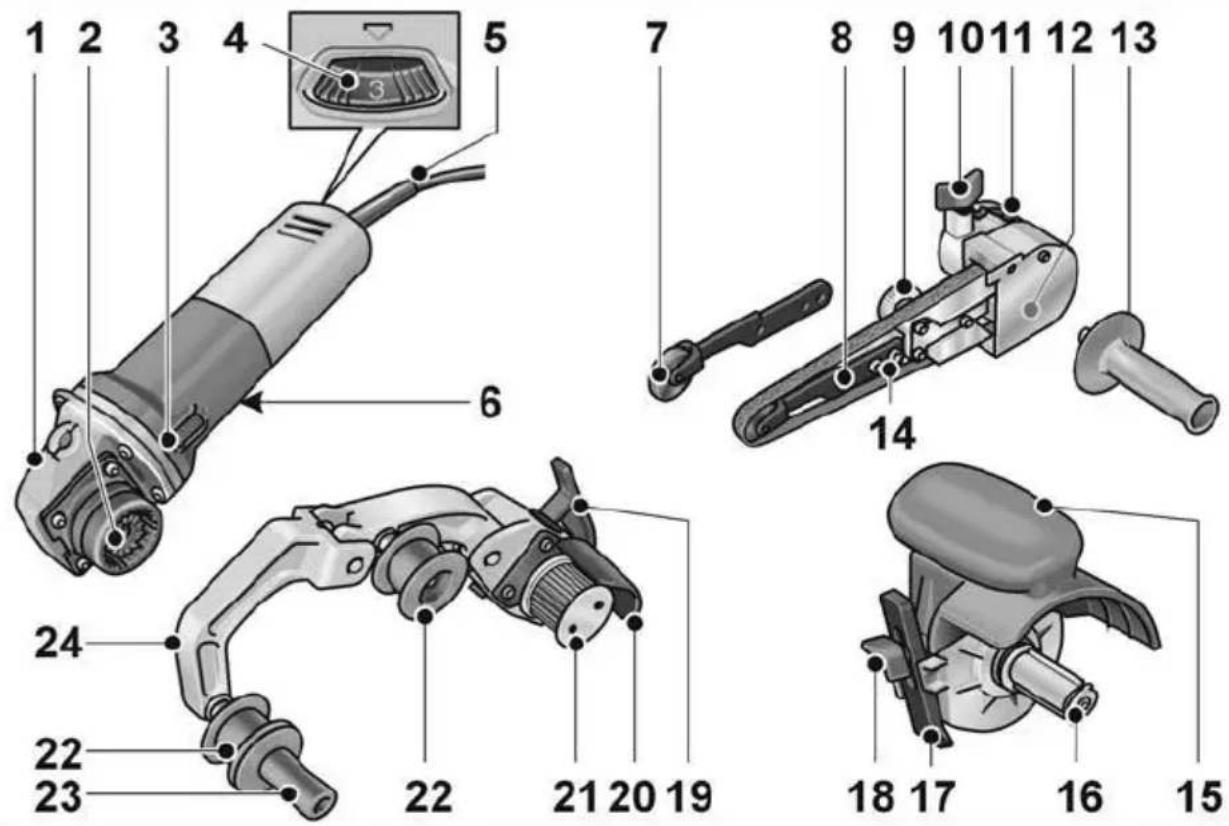

Et overblikk

1 2 3 4 5 6 7 8 9 10 11 12 13 14 24 22 23 22 21 20 19 18 17 16 15

Drivenhet BME 8-4

1 Drivhode
2 Hurtigkobling for forsatser
3 Bryterknapp

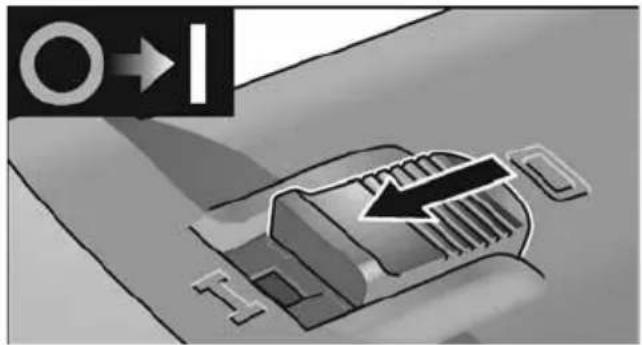

For å slå på og av.

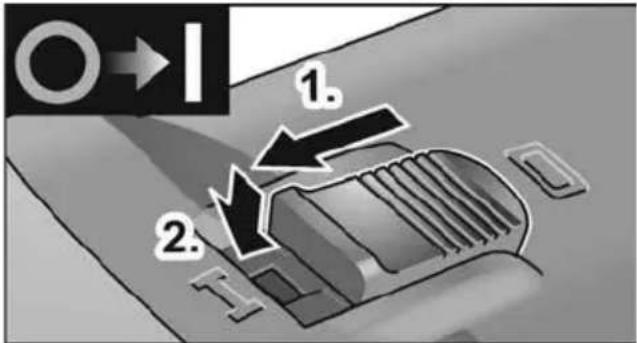

Låseknapp for varig drift.

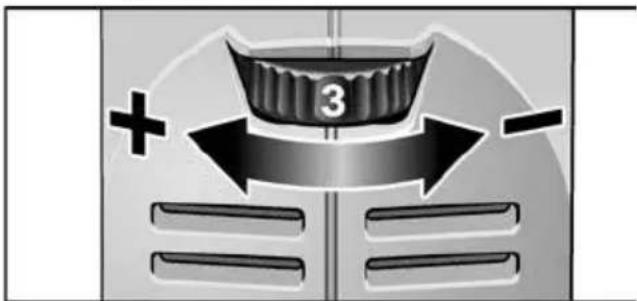

4 Innstillingshjul for forvalg av turtall
5 Nettkabel 4,0 m med støpsel
6 Typeskilt *)

Båndsliperforsats FBE 8-4

7 Trykkrull med slipearm

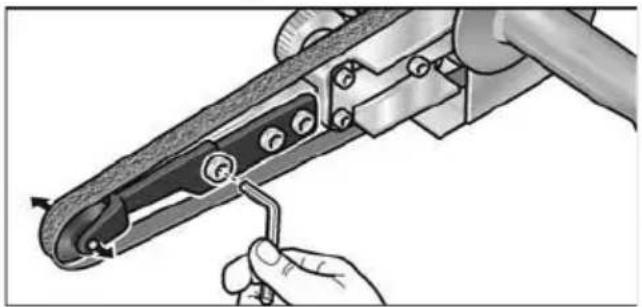

8 Festeskrue/innstillingsskrue for innstilling av bändplasseringen
9 Eksenterskrue

10 Låseskrue for slipeforsats

11 Utløserspak for hurtigkobling
12 Husdekse
13 Håndtak
14 Festeskruer for slipearm

Satineringsforsats BSE 8-4 5 0

15 Vernedeksel med håndtak
16 Verktøyopptak

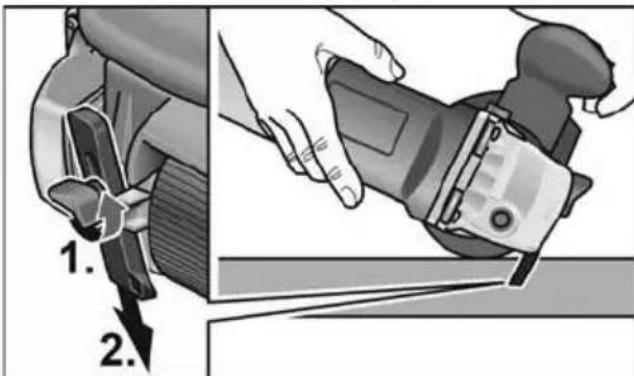

17 Parallellanlegg
18 Låseskrue for parallellanlegg og forsats

Rørbåndsliperforsats BRE 8-4

19 Spennspak for hurtigkobling
20 Beskyttelsesdeksel
21 Drivhjul med trykkskiver
22 Styrehjul med trykkskiver
23 Håndtak
24 Ledd

Med fjærlager, for å spenne slipebåndet.

*) ikke framstilt

Bruksanvisning

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

Før ibruktaking

Pakk ut drivenheten og forsatsene, og kontroller at leveransen er fullstendig og at det ikke er oppstått transportskader.

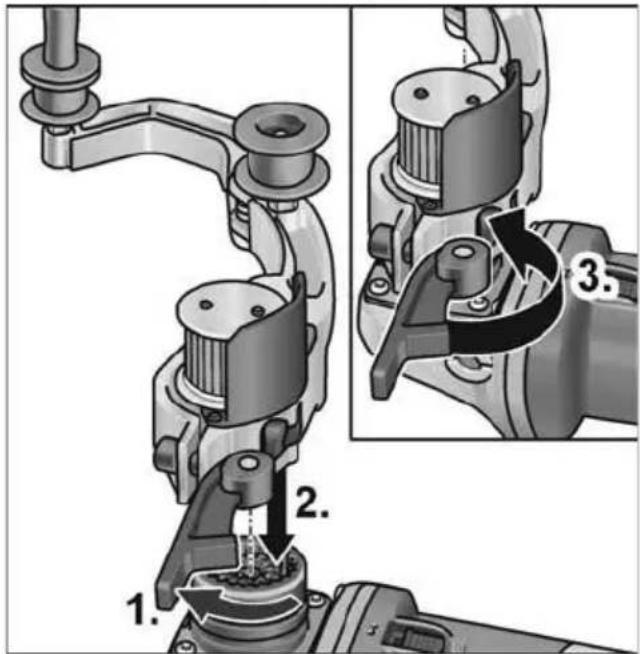

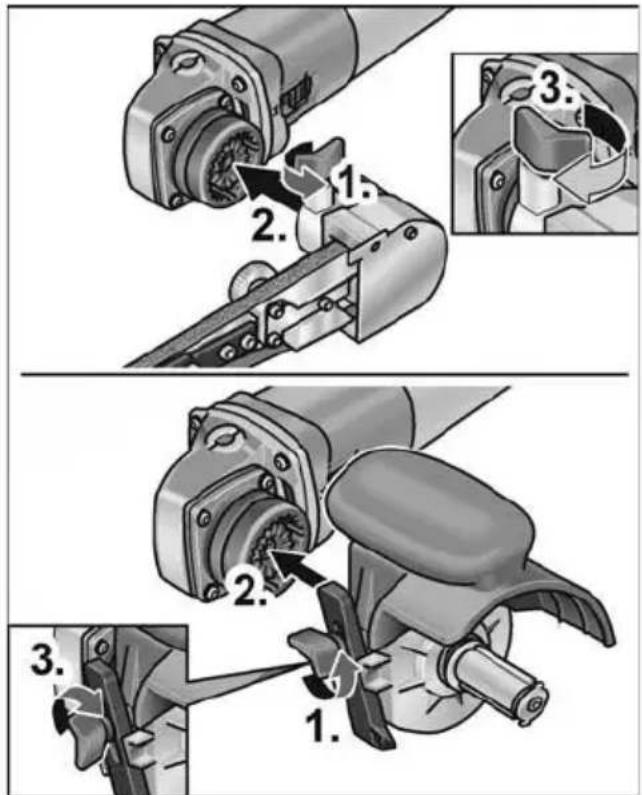

Montere forsatsene

■ Legg ønsket forsats på en plan arbeidsflate, med hurtigkoblingen vendt opp.

■ Åpne spennspaken på forsatsen (1.).
- Sett på drivenheten i ønsket stilling i forhold til forsatsen, og trykk ned til det høres at den festes (2.).
■ Lukk spennspaken (3.).

HENVISNING

Fortanningen på hurtigkoblingen for drivenhet og forsats går automatisk i inngrep ved innkobling.

■ Løsne låseskruen (1.).
■ Sett drivenheten på hurtigkoblingen (2.).
■ Stram läseskruen igjen (3.).

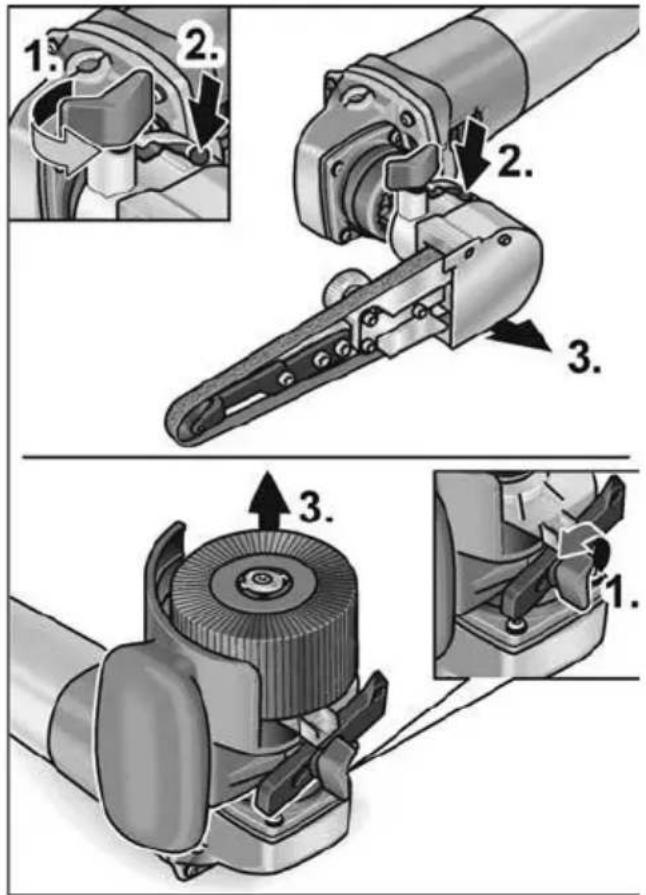

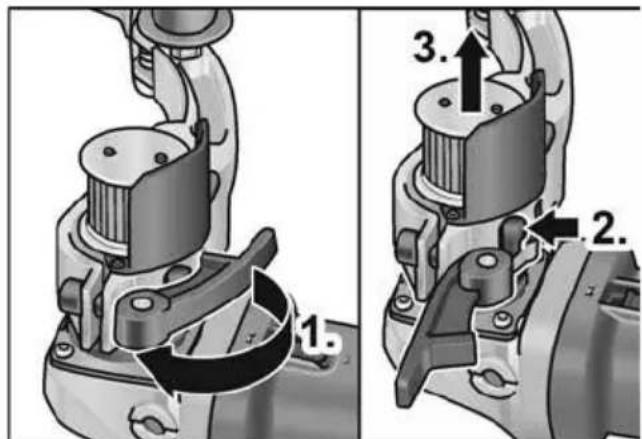

Demontere forsatsene

1. 2. 3.

■ Åpne spennspaken på forsatsen (1.).
■ Trykk på utløserspaken, og hold den fast (2.).
■ Løft drivenheten fra forsatsen (3.).

Verktøyholderen gir mulighet til skifte av verktøy uten bruk av verktøy.

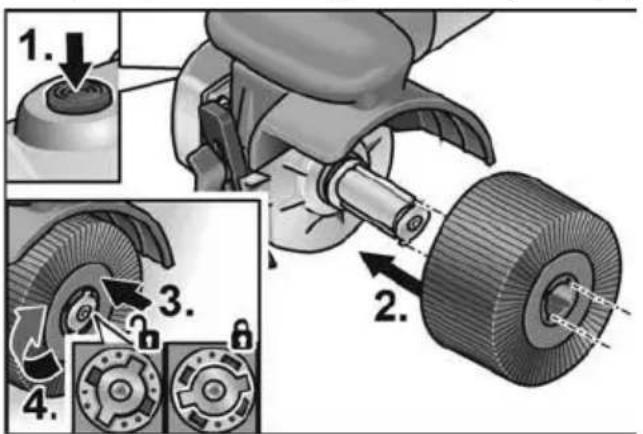

■ Trekk ut støpselet.
■ Trykk spindellåsen og hold den trykket (1.).

1. 2. 3. 4.

■ Verktøyet hhv. verktøybæreren skyves oppå verktøyholderen (formpasning notfjær). (2.).

■ Trykk verktøyet ned mot fjærbelastningen (3.), og drei med urviseren (4.). Verktøyholderen er låst.

i HENVISNING

Verktøyholderen har en bredde på 50 mm. Alt etter bredden på verktøyet, må det enten settes på flere verktøy eller forskjellen på bredden kan utjevnes med distanseringer. Eksempler:

Poleringshjul 50 mm bredt:	1 verktøy
Polerer: 10 mm bredt: 4	verktøy og distanseringer

■ Stikk støpselet inn i stikkontakten.
■ Slå på elektroverktøyet (uten å sette på sperren) og la det gå i ca. 30 sekunder. Kontroller den for ujevnheter og vibrasjoner.
■ Slå av elektroverktøyet.

Bruke parallellanlegget

Parallellanlegget sikrer at verktøyet føres rett frem ved bearbeiding av profiler.

■ Løsne låseskruen på parallellanlegget (1.).
■ Juster parallellanlegget (2.).

1. 2.

■ Stram läseskruen igjen.

Råd om bruk av satineringsforsatsen

FORSIKTIG!

Etter utkopling går slipeverktøyet etter i kort tid.

Bearbeiding av jevne flater:

■ Elektroverktøyet må holdes fast med begge hender.

- Sett elektroverktøyet forsiktig oppå den flaten som skal bearbeides og før den frem og tilbake i lineære bevegelser.

Rørbåndsliperforsats BRE 8-4

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

Påsetting eller skifting av slipebånd

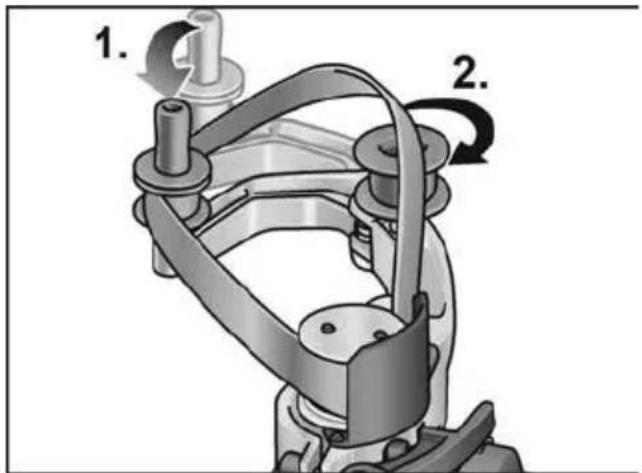

FORSIKTIG!

Ta hensyn til den foreskrevne løperetningen til båndet! Løperetningen må stemme overens med pilene for løperetning på drivhodet.

■ Trekk ut støpselet.
■ Trykk leddet i retning av drivrullen og hold den trykket (1.).

1. 2.

■ Legg slipebåndet over rullen (2.).
■ Slipp leddet.
■ Kontroller at båndet ligger fullstendig på rullene.

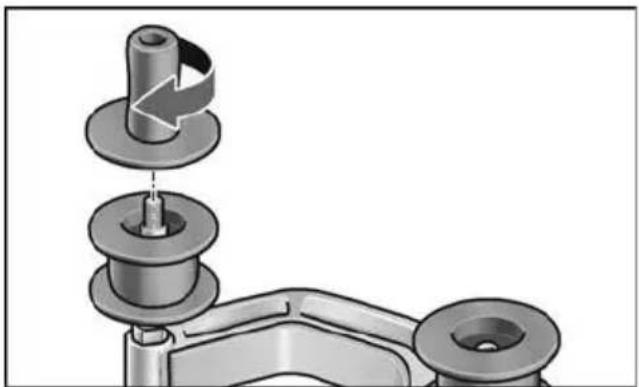

Monter håndtaket

Sett håndtaket i posisjon med gjengene.

■ Spindelstopperen trykkes og holdes trykket (1.).
■ Løsne drivhjulet mot urviseren, og trekk det av (2.).
■ Sett på et nytt drivhjul, og stram det med urviseren.
■ Slipp spindellåsen.

Styrehjul:

Etter utkopling går slipeverktøyet etter i kort tid.

En bändsliper har i motsetning til en slipeskive følgende fordeler:

• kjøligere sliping,
  – renere polering uten riper,
• høy slipeeffekt,
• høy produktivitet ved større omslyngingsvinkel (avhengig av diameter).

Sliping:

HENVISNING

Etter at maskinen er satt på arbeidsstykket og før den slås på, må det kontrolleres at bändet ligger fullstendig oppå rullene.

Videre informasjoner om produktene finnes under www.flex-tools.com.

Båndsliperforsats FBE 8-4

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

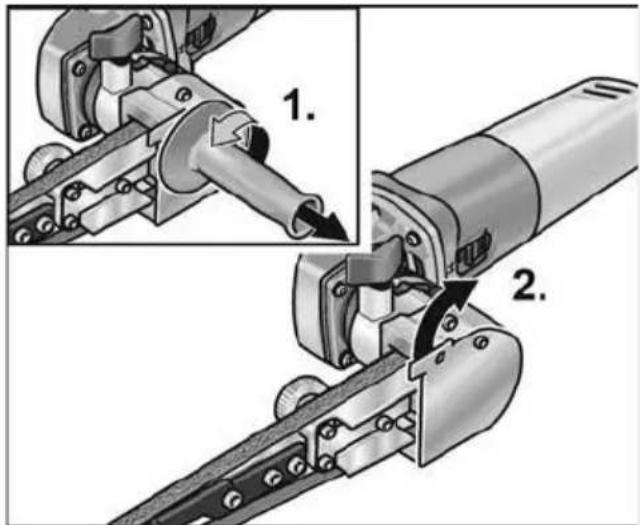

Påsetting eller skifting av slipebånd

■ Trekk ut støpselet.

■ Avmontering av håndtaket (1.).
■ Dekselet svinges til side (2.).

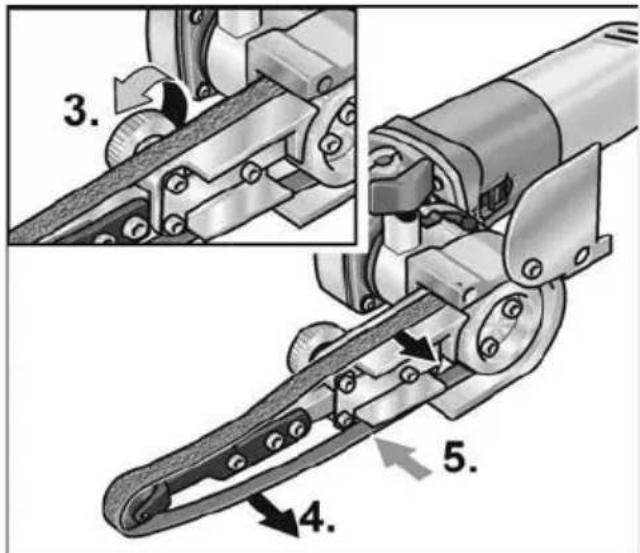

■ Eksenterskruen dreies slik at slipebåndet blir avspent (3.).
■ Ta slipebåndet av (4.) (opsjon).
■ Sett på et nytt slipebånd på midten av slipearmen (5.).
■ Spenn på slipebåndet ved å dreie på eksenterskruen.
■ Dekselet klaffes foran kassen igjen.

VFORSIKTIG!

Ta hensyn til den foreskrevne løperetningen til båndet! Løperetningen må stemme overens med pilene for løperetning på drivhodet.

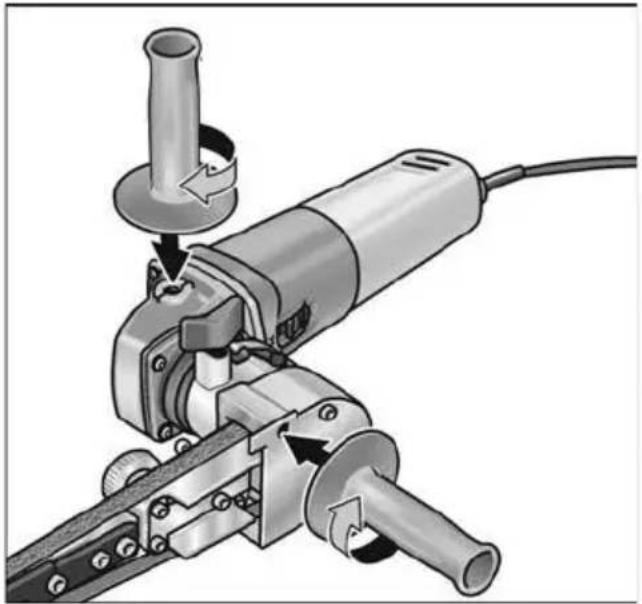

Monter håndtaket

- Tilleggshåndtaket festes på gjengen i posisjon 1 eller 2.

Still inn bändløpet

■ Med skruen framme ved slipearmen innstilles bändløpet. Under løpende bånd velges så den innstilling slik at båndet går på midten over pressrullen.

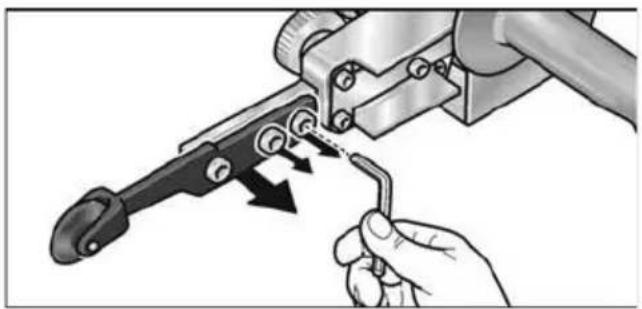

Utskifting av slipearmen

i HENVISNING Etter utkoplingen går elektroverktøyet etter i kort tid.

Sliping

1. 2.

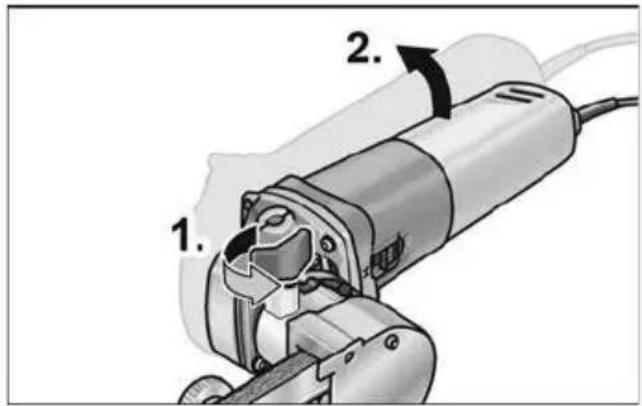

- Svingarmen kan etter at festeskruen er åpnet (1.) bøyet med opptil 140° (2.). Derved kan båndfilene også brukes på overflater som er vanskelig tilgjengelige, som f. eks. innsiden av rør. - Slipeytelsen kan varieres med påpresstrykket. Pass på at det brukes et jevnt, ikke for sterkt presstrykk. Ved for høyt presstrykk kan slipebåndet skli ut av rullen.

Inn- og utkobling Korttidsdrift uten fastlåsing

■ Skyv bryteren framover og hold den fast. ■ For utkopling slippes bryteren igjen.

Varig drift med fastlåsing

O→I 1. 2.

■ Skyv bryteren framover (1.) og trykk den fast i forreste posisjon (2.).

■ For utkopling frigjøres bryteren igjen ved å trykke bak på den.

i HENVISNING

Etter et Strømbrudd starter det innkoplete Apparatet ikke igjen.

Turtallsforvalg

Arbeidshastigheten kan tilpasses trinnløst til materialets egenskaper ved bruk av innstillingshjulet.

3 + -

Trinn	Turtall av satinerings-forsats[o/min]	Båndhastighet av rørbåndsliperforsats Båndsliperforsats[m/s]
1	300 2,7
2	600 3,3

Trinn	Turtall av satinerings-forsats[o/min]	Båndhastighet av rørbåndsliperforsats Båndsliperforsats[m/s]
3	2300 4,7
4	3000 6,3
5	3500 7,4
6	3900 8,1

Vedlikehold og pleie

ADVARSEL!

Før alle arbeider med elektroverktøy må støpselet trekkes ut.

Rengjøring

ADVARSEL!

Ved bearbeiding av metaller kan det ved ekstrem innsats avleires ledende støv på innsiden av kapslingen.

Dette kan ha innvirkning på beskyttelses-isolasjonen! Maskinen må derfor drives via en feilstrømbryter (utløsningsstrøm 30 mA).

■ Apparatet og ventilasjonssprekkene må rengjøres regelmessig.

■ Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk.

Innsiden av kassen med motoren må regelmessig blåses ut med tørr trykkluft.

Kullbørster

Drivenheten er utstyrt med utkoblingskull. Når disse utkoblingskullene har nädd sin grense for slitasje, blir elektroverktøyet automatisk slått av.

i HENVISNING

For utskifting må det kun brukes original- deler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produ- sentens side.

Igjennom luftinntaksåpningen bak kan kullfyret kontrolleres under bruken. Ved sterke kullgnister må verktøyet umiddelbart slås av. Drivenheten må leveres til et serviceverksted som er godkjent av produsenten.

Drevet

HENVISNING

Skruen på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelser.

Reparasjoner

Reparasjoner må utelukkende utføres av et kundeserviceverksted som er autorisert av produsenten.

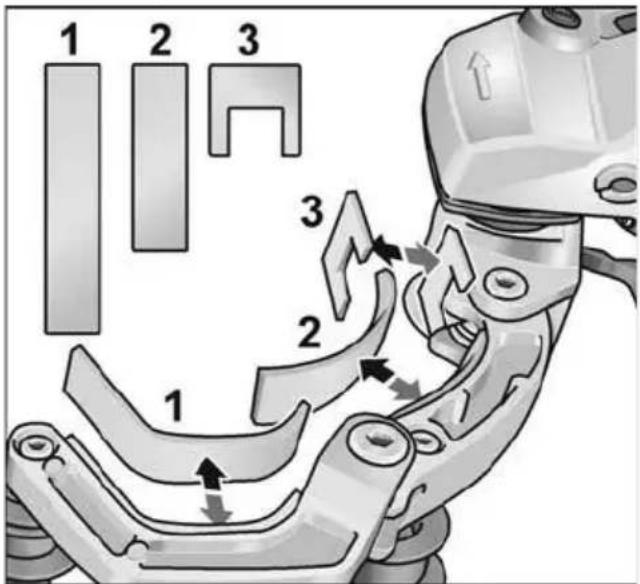

Utskifting av slitte deler

1 2 3 3 2 1

I løpet av driftstiden til bändsliperen vil det oppstå slitasje på beskyttelsesfilten på leddet. Reservedelene kan fåes hos produsenten hhv. forhandleren.

Reservedeler og tilbehør

Videre tilbehør, særlig slipeverktøy finnes i katalogen til produsenten. Eksplosjons-tegninger og lister for reservedeler finnes på vår hjemmeside: www.flex-tools.com

Utrangerte apparater må gjøres ubrukelige ved å fjerne nettkabelen.

Kun for EU-land

Ikke kast elektriske verktøy i bosset!

I henhold til det europeiske direktivet 2012/19/EU om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.

HENVISNING

Faghandelen vil gi deg informasjon om avhendingsmetoder!

C ∈-Konformitet

Vi erklærer hermed at vi alene er ansvarlig for at produkten som er beskrevet under

„Tekniske data“ stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktivene 2014/30/EU, 2006/42/EF, 2011/65/EU.

Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Utelukkelse av ansvar

Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet eller ikke mulig bruk av produktet.

Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke sakkyndig bruk eller i forbindelse med produkter fra andre produsenter.

Innehåll

Uteslutning av ansvar 157

Använda symboler

WARNING!

Behandling av plana ytor:

Uteslutning av ansvar
