GEBRUIKSAANWIJZING KOFGH40BX ELECTROLUX

Welkom bij Electrolux! Hartelijk dank dat je voor onze apparatuur hebt gekozen.

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

www.electrolux.com/support

Wijzigingen voorbehouden.

INHOUDSOPGAVE

1. VEILIGHEIDSINFORMATIE....99
2. VEILIGHEIDSVOORSCHRIFTEN....101
3. MONTAGE 104
4. BESCHRIJVING VAN HET PRODUCT.... 105
5. BEDIENINGSPANEEL....105
6. VOOR HET EERSTE GEBRUIK.... 106
7. DAGELIJKS GEBRUIK.... 106
8. EXTRA FUNCTIONS.... 107
9. KLOKFUNCTIES....108
10. DE ACCESSOIRES GEBRUIKEN.... 108
11. AANWIJZINGEN EN TIPS.... 109
12. ONDERHOUD EN REINIGING.... 111
13. PROBLEEMOPLOSSING.... 113
14. ENERGIEZUINIGHEID.... 114
15. MILIEUBESCHERMING....115

1. AVEILIGHEIDSINFORMATIE

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installatie of het onjuiste gebruik. Bewaar de instructies altijd op een veilige, toegankelijke plek voor toekomstig gebruik.

1.1 De veiligheid van kinderen en kwetsbare personen

- Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met een beperkt lichamelijk, zintuiglijk of verstandelijk vermogen of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of

instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de gevaren begrijpen. Kinderen jonger dan 8 jaar en personen met zware en complexe beperkingen dienen altijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.

• Houd toezicht op kinderen, om te voorkomen dat zij gaan spelen met het apparaat.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het gebruik en bij het afkoelen.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.

1.2 Algemene veiligheid

• Dit apparaat is uitsluitend bestemd om mee te koken.
• Dit apparaat is bedoeld voor binnenshuis huishoudelijk gebruik.
• Dit apparaat kan worden gebruikt in kantoren, hotelkamers, bed & breakfast-kamers, boerderijgasthuizen en andere soortgelijke accommodaties waar dergelijk gebruik de (gemiddelde) huishoudelijke gebruiksniveaus niet overschrijdt.
• Alleen een erkende installatietechnicus mag dit apparaat installeren en de kabel vervangen.
• Gebruik het apparaat niet voordat u het in de ingebouwde constructie installeert.
• Trek de stekker van het apparaat uit het stopcontact voordat u welke soort onderhoud dan ook gaat uitvoeren.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkend servicecentrum of een gekwalificeerde persoon

deze vervangen teneinde gevaarlijke situaties met elektriciteit te voorkomen.

• WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voordat u de lamp vervangt om elektrische schokken te voorkomen.
• WAARSCHUWING: Het apparaat en de toegankelijke onderdelen ervan worden heet tijdens het gebruik. Zorg ervoor dat je de verwarmingselementen of het oppervlak van de apparaatruimte niet aanraakt.
• Gebruik altijd ovenhandschoenen om accessoires of ovenschalen te verwijderen of erin te plaatsen.

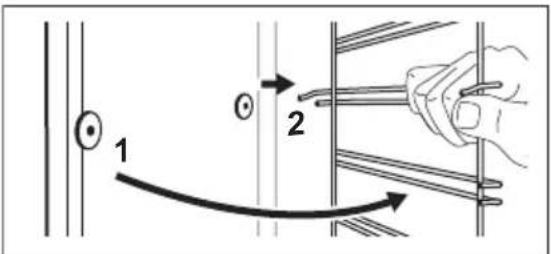

• Om de inschuifrailen te verwijderen trek eerst de voorkant van de inschuifrail en dan de achterkant uit de zijwanden. Plaats de inschuifrails in omgekeerde volgorde.
• Gebruik geen stoomreiniger om het apparaat schoon te maken.
• Gebruik nooit agressieve reinigingsmiddelen of scherpe metalen schrapers om de glazen deur schoon te maken. Deze kunnen krassen veroorzaken op het oppervlak, waardoor het glas zou kunnen breken.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installeren

WAARSCHUWING!

Alleen een erkende installatietechnicus mag dit apparaat installeren.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies die zijn meegeleverd met het apparaat.
• Pas altijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel.
• Trek het apparaat nooit aan de handgreep van zijn plaats.

• Installeer het apparaat op een veilige en geschikte plaats die aan alle installatie-eisen voldoet.

• Houd de minimumafstand naar andere apparaten en units in acht.

• Controleer, voordat je het apparaat monteert, of de ovendeur onbelemmerd opent.
• Het apparaat is uitgerust met een elektrisch koelsysteem. Het moet worden gebruikt met de elektrische voeding.

Minimumhoogte kast (Mini- mumhoogte kast onder werkblad) 590 (600) mm

Kastbreedte 560 mm

Kastdiepte 550 (550) mm

Hoogte van de voorkant van het apparaat

598 mm

Hoogte van de achterkant van het apparaat	579 mm
Breedte van de voorkant van het apparaat	594 mm
Breedte van de achterkant van het apparaat	558 mm
Diepte van het apparaat 561 mm
Ingebouwde diepte van het apparaat	540 mm
Diepte met open deur 1007 mm
Minimumgrootte ventilatie-opening. Opening geplaatstaan de onderkant van de achterzijde	560x20 mm
Lengte netvoedingskabel.Kabel wordt in de rechterhoek van de achterzijde ge-plaatst	1100 mm
Bevestigingsschroeven 4x25 mm

2.2 Elektrische aansluiting

WAARSCHUWING!

Gevaar voor brand en elektrische schokken.

• Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
• Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.
• Gebruik geen adapters met meerdere stekkers en verlengkabels.
• Zorg dat u de netstekker en het netsnoer niet beschadigt. Indien de voedingskabel moet worden vervangen, dan moet dit gebeuren door onze Klantenservice.
• Laat de stroomkabel niet in aanraking komen met de deur van het apparaat of de niche onder het apparaat, met name niet als deze werkt of als de deur heet is.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet

zonder gereedschap kan worden verplaatst.

• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Als het stopcontact los zit, mag u de stekker niet in het stopcontact steken.
• Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik enkel correcte isolatievoorzieningen: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.
• Dit apparaat wordt geleverd met een stekker en een netsnoer.

Kabeltypes die van toepassing zijn op de installatie of vervanging voor Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Raadpleeg voor het gedeelte van de kabel het totale vermogen op het typeplaatje. U kunt ook de tabel raadplegen:

Totaal vermogen (W) Sectie van de kabel (mm²)

maximaal 1380 3x0.75

maximaal 2300 3x1

maximaal 3680 3x1.5

De aardedraad (groen/gele draad) moet 2 cm langer zijn dan de bruine fase- en blauwe neutrale draden.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel, brandwonden, elektrische schokken of een explosie.

• De specificatie van dit apparaat niet wijzigen.
• Zorg ervoor dat de ventilatieopeningen niet geblokkeerd worden.
• Laat het apparaat tijdens de werking niet onbeheerd achter.
• Schakel het apparaat na elk gebruik uit.
• Wees voorzichtig met het openen van de deur van het apparaat wanneer het apparaat in werking is. Er kan hete lucht vrijkomen.
• Gebruik het apparaat niet met natte handen of als het contact maakt met water.
• Oefen geen druk uit op de open deur.
• Gebruik het apparaat niet als werkblad of als opslagoppervlak.
• Open de deur van het apparaat voorzichtig. Het gebruik van ingrediënten met alcohol kan een mengsel van alcohol en lucht veroorzaken.
• Laat geen vonken of open vlammen in contact met het apparaat komen wanneer u de deur opent.
• Gebruik altijd glas en potten die zijn goedgekeurd voor conserveringsdoeleinden.
• Plaats geen ontvlambare producten of artikelen die vochtig zijn met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING!

Risico op schade aan het apparaat.

- Om schade of verkleuring van het email te voorkomen:

• plaats ovenschalen of andere voorwerpen niet rechtstreeks op de bodem van het apparaat.
• leg geen aluminiumfolie op de bodem van de ruimte in het apparaat.
• plaats geen water direct in het hete apparaat.
• bewaar geen vochtige gerechten en voedsel in het apparaat nadat u klaar bent met koken.

- wees voorzichtig bij het verwijderen of bevestigen van accessoires.

• Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.
• Kook altijd met de deur van het apparaat gesloten.
• Als het apparaat achter een meubelpaneel gemonteerd is (bijv. een deur), zorg er dan voor dat de deur nooit gesloten is als het apparaat in werking is. Warmte en vocht kunnen achter een gesloten meubelpaneel ophopen en schade aan het apparaat, de behuizing of de vloer veroorzaken. Sluit het meubelpaneel niet tot het apparaat compleet is afgekoeld na gebruik.

2.4 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel, vuur of schade aan het apparaat.

• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat je onderhoudshandelingen verricht.
• Zorg ervoor dat het apparaat is afgekoeld. Er bestaat een risico dat de glasplaten kunnen breken.
• Vervang direct de glazen deurpanelen als deze beschadigd zijn. Neem contact op met een erkend servicecentrum.
• Wees voorzichtig als u de deur van het apparaat verwijdert. De deur is zwaar!
• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat.
• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• Volg als u een ovenspray gebruikt de aanwijzingen op de verpakking.

2.5 Binnenverlichting

WAARSCHUWING!

Gevaar voor elektrische schokken.

- Met betrekking tot de lamp(en) in dit product en reservelampen die afzonderlijk worden verkocht: Deze lampen zijn

bedoeld om bestand te zijn tegen extreme fysieke omstandigheden in huishoudelijke apparaten, zoals temperatuur, trillingen, vochtigheid, of zijn bedoeld om informatie te geven over de operationele status van het apparaat. Ze zijn niet bedoeld voor gebruik in andere toepassingen en zijn niet geschikt voor verlichting in huishoudelijke ruimten.

• Dit product bevat een lichtbron van energie-efficiëntieklasse G.
• Gebruik alleen lampjes met dezelfde specificaties.

2.6 Service

- Neem contact op met de erkende servicedienst voor reparatie van het apparaat.

- Gebruik alleen originele reserveonderdelen.

2.7 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

• Neem contact op met uw plaatselijke overheid voor informatie over het afvoeren van het apparaat.
• Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg.

3. MONTAGE

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

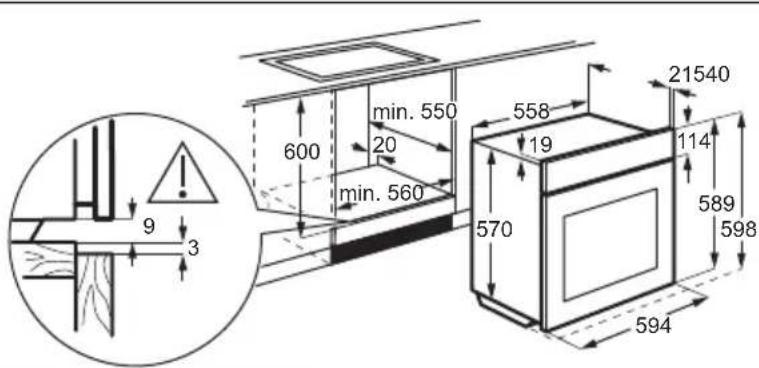

3.1 Inbouwen

min. 550 600 20 min. 560 558 19 570 21540 114 589 598 594 9 3

(*mm)

min. 550 590 20 min. 560 558 19 21540 114 589 598 570 9 3 594

(*mm)

3.2 Bevestiging van de oven aan de kast

4.1 Algemeen overzicht

1 2 4 5 6 7 8 9 10 11 1 2 3 4 5

1 Bedieningspaneel
2 Knop voor verwarmingsfuncties
3 Display
4 Bedieningsknop (voor de temperatuur)

5 Luchtopeningen voor de koelventilator
6 Verwarmingselement
7 Lamp
8 Ventilator
9 Inschuifrails, verwijderbaar
10 Uitholling reliëf - Aqua-reinigingscontainer
11 Inzetniveaus

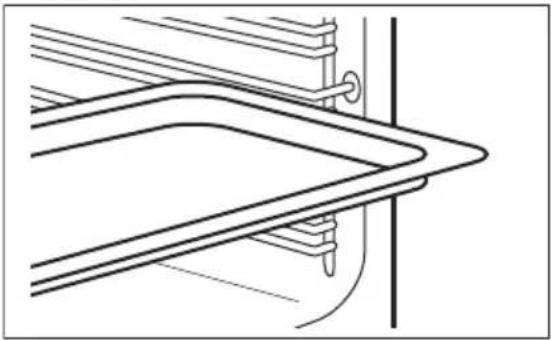

4.2 Accessoires

- Bakrooster

Voor taartblikken, overschalen, geroosterde gerechten, kookgerei/ gerechten.

• Bakplaat

Voor vochtige taarten, gebakken producten, brood, grote braadstukken, bevroren maaltijden en om druppelende vloeistoffen op te vangen, bijv. vet bij het roosteren van voedsel op het bakrooster.

5. BEDIENINGSPANEEEL

5.1 Het apparaat in- en uitschakelen

Het apparaat inschakelen:

1. Druk op de knoppen. De knoppen komen eruit.
2. Draai aan de knop om de verwarmingsfuncties te selecteren.
3. Draai de regelknop om het in te stellen.

Draai de knop voor de verwarmingsfuncties naar de uit-stand om het apparaat uit te schakelen 0

5.2 Sensorveld / Knoppen

Om de tijd in te stellen.

De klokfunctie instellen.

Om de tijd in te stellen.

5.3 Display

A B 08:08 →

A. Klokfuncties
B. Timer

Raadpleeg de hoofdstukken Veiligheid.

6.1 Tijd instellen

Wacht bij eerste aansluiting op de stroom totdat het display het volgende weergeeft: "12:00".

1. , -druk hierop om de tijd in te stellen.
2. -Druk hierop om te bevestigen of het ingestelde tijdstip van de dag zal na vijf seconden automatisch worden opgeslagen.

6.2 Eerste keer voorverwarmen en reinigen

Warm het lege apparaat voor voordat u het voor de eerste keer gebruikt en voordat het met etenswaren in contact komt. Het

apparaat kan een onaangename geur en rook afgeven. Ventileer de kamer tijdens het voorverwarmen.

1. Haal alle accessoires en verwijderbare inschuifrails uit het apparaat.
2. Stel de functie in Stel de maximumtemperatuur in. Laat het apparaat 1 u werken.
3. Stel de functie in Stel de maximumtemperatuur in. Laat het apparaat 15 min werken.
4. Stel de functie in Stel de maximumtemperatuur in. Laat het apparaat 15 min werken.
5. Schakel het apparaat uit en wacht tot het is afgekoeld.
6. Reinig het apparaat en de accessoires uitsluitend met een microvezeldoek, warm water en een mild reinigingsmiddel.
7. Plaats de accessoires en de verwijderbare inschuifrails terug in hun oorspronkelijke positie.

7. DAGELIJKS GEBRUIK

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

7.1 Verwarmingsfuncties

Binnenverlichting

Inschakelen van de verlichting.

	Warme LuchtVoor het roosteren of bakken van gerechten waarvoor dezelfde bereidingstemperatuur nodig is, op meerdere roosterhoogten, zonder dat er smaken worden overgebracht van het ene naar het andere ge-recht.
	Warmelucht (vochtig)Deze functie is ontworpen om tijdens de bereiding energie te besparen. Bij het gebruik van deze functie kan de temperatuur in het apparaat verschillen van de ingestelde temperatuur. Het verwarmingsvermogen kan worden verminderd. Raadpleeg voor meer informatie het hoofdstuk "Dagelijks gebruik", opmerkingen op: War-melucht (vochtig).
	Boven + onderwarmte / Reiniging met water (Aqua Clean)Voor het bakken en roosteren op één ovenniveau.Zie het hoofdstuk "Onderhoud en reiniging" voor meer informatie over: Aqua Clean.
	OnderwarmteVoor het bakken van taarten met een krokante bodem en het bewaren van voedsel.
	HeteluchtVoor het braden van vlees en het bakken van cakes. Stel een lagere temperatuur in dan bij koken met boven + onderwarmte, omdat de ventilator de warmte gelijkmatig verdeelt in de oven.
	Intens grillenVoor het roosteren van grote hoeveelheden dunne stukken voedsel en voor het maken van toast.
	CirculatiegrillVoor het braden van grote stukken vlees of gevogelte met bot op één niveau. Voor gratineren en bruinen.

Ontdooien

Om voedsel te ontdooien (groenten en fruit). De ontdooitijd is afhankelijk van de hoeveelheid ingevroren voedsel en de grootte daarvan.

7.2 Notities over: Warmelucht (vochtig)

Deze functie wordt gebruikt om te voldoen aan de energie-efficiëntieklasse en ecodesign-vereisten (volgens EU 65/2014 en EU 66/2014). Testen in overeenstemming met: IEC/EN 60350-1.

De ovendeur dient tijdens de bereiding gesloten te zijn zodat de functie niet wordt onderbroken en de oven werkt op de hoogst mogelijke energie-efficiëntie.

Zie voor bereidingsinstructies het hoofdstuk 'Aanwijzingen en tips', Warmelucht (vochtig). Kijk voor algemene aanbevelingen voor energiebesparing in het hoofdstuk 'Energie-efficiëntie', Energiebesparingstips.

7.3 Verwarmingsfunctie instellen

1. Draai aan de knop van de verwarmingsfuncties om een verwarmingsfunctie te selecteren.
2. Draai aan de regelknop om de temperatuur te selecteren.
3. Draai wanneer het bereiden stopt de knoppen naar de uit-stand om het apparaat uit te schakelen.

8. EXTRA FUNCTIONS

8.1 Koelventilator

Als het apparaat in werking is, wordt de koelventilator automatisch ingeschakeld om de oppervlakken van het apparaat koel te houden. Als je het apparaat uitschakelt, kan de koelventilator blijven werken totdat het apparaat is afgekoeld.

8.2 Veiligheidsthermostaat

Een onjuiste bediening van de oven of defecte componenten kunnen gevaarlijke oververhitting veroorzaken. Om dit te voorkomen is de oven voorzien van een veiligheidsthermostaat die de stroomtoevoer onderbreekt. Zodra de temperatuur is gedaald, wordt de oven automatisch weer ingeschakeld.

9. KLOKFUNCTIES

9.1 Tabel met klokfuncties

Dagtijd

Om de tijd in te stellen, te wijzigen of te controleren.

Duur

Instellen hoelang het apparaat in werking is.

Kookwekker

Om een aftelling in te stellen. Deze functie heeft geen invloed op de werking van het apparaat. Je kunt deze functie op elk gewenst moment instellen, ook als de apparaat uitstaat.

9.2 Instelling: Dagtijd

1. -druk hier herhaaldelijk op om het tijdstip van de dag te wijzigen. knippert.

2. , -druk hierop om de tijd in te stellen.

Na ongeveer 5 sec stopt het knipperen en geeft de klok de tijd weer.

- De aanduiding knippert als u het apparaat aansluit op het stopcontact, als er een stroomstoring is geweest of als de timer niet is ingesteld. + - druk hierop om de tijd in te stellen.

9.3 Instelling: Duur

1. Stel een verwarmingsfunctie en de temperatuur in.

2. -druk hier herhaaldelijk op. - |→| knippert.

3. , +druk om in te stellen: Duur.

Het display toont |→| knppert wanneer de ingestelde tijd is verstreken. Er weerklinkt een geluidssignaal en de apparaat schakelt uit.

1. Druk op een willekeurige toets om het geluidssignaal te stoppen.

2. Draai de knoppen naar de uitstand.

9.4 Instelling: Kookwekker

1. • druk hier herhaaldelijk op. - knippert.

2. , +druk hierop om de tijd in te stellen.

De functie wordt automatisch na 5 sec gestart. Wanneer de ingestelde tijd is verstreken, klinkt er een geluidssignaal.

1. Druk op een willekeurige toets om het geluidssignaal te stoppen.

2. Draai de knoppen naar de uitstand.

9.5 Annuleren: Klokfuncties

1. -druk herhaaldelijk totdat het klokfunctiesymbool begint te knipperen.

2. Ingedrukt houden. De klokfunctie schakelt na enkele seconden uit.

10. DE ACCESSOIRES GEBRUIKEN

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

10.1 Accessoires plaatsen

Een kleine inkeping bovenaan verhoogt de veiligheid. De inkepingen zijn ook anti-kantelmechanismen. De hoge rand rond het rooster voorkomt dat het kookgerei van het rooster afglijdt.

Bakrooster

Plaats het rooster tussen de geleidestangen van de roostersteun en zorg ervoor dat de pootjes omlaag staan.

Bakplaat

Schuif de plaat tussen de geleidestangen van de inschuifrail.

11. AANWIJZINGEN EN TIPS

11.1 Kookadviezen

De temperatuur en kooktijden in de tabellen zijn slechts als richtlijn bedoeld. Ze zijn afhankelijk van het recept, de kwaliteit en de kwantiteit van de gebruikte ingrediënten.

Je apparaat kan anders bakken of roosteren dan het apparaat dat je tot nu toe gebruikt hebt. De onderstaande hints tonen aanbevolen instellingen voor temperatuur, kooktijd en rekstand voor specifieke soorten voedsel.

Tel de rekniveaus vanaf de bodem van de oven.

Als u voor een speciaal recept de instelling niet kunt vinden, zoek dan naar een soortgelijk recept.

Zie het hoofdstuk "Energie-efficiëntie" voor energiebesparingstips.

Symbolen gebruikt in de tabellen:

	Soort voedsel
	Verwarmingsfunctie
	Temperatuur

Accessoire

Inzetniveau

Kooktijd (min)

11.2 Warmelucht (vochtig) – aanbevolen accessoires

Gebruik donkere en niet-reflecterende bakjes en schalen. Ze nemen de warmte beter op dan licht en reflecterend servies.

• Pizzapan - donker, niet-reflectorend, diameter 28cm
• Bakschaal - donker, niet-reflectorend, diameter 26cm
• Ramekins - keramiek, diameter 8cm, hoogte 5 cm
• Flanbasistin - donker, niet-reflectorend, diameter 28cm

11.3 Warmelucht (vochtig)

Volg voor de beste resultaten de volgende aanwijzingen op die hieronder in de tabel staan.

				[DSZ3]
Zoete broodjes, 12 stuks	bakplaat of lekschaal 180 2 35 - 40
Broodjes, 9 stuks bakplaat of lekschaal 180 2 35 - 40
Pizza, bevroren, 0,35 kg	bakrooster 220 2 35 - 40
Biscuitrol bakplaat of lekschaal 170 2 30 - 40
Brownie bakplaat of lekschaal 180 2 30 - 40
Soufflé, 6 stuks keramieken vormpjes op rooster	200 3 30 - 40
Luchtige flanbodem flanvorm op rooster 170 2 20 - 30
Victoriataart met jam-vulling	ovenschaal op rooster 170 2 35 - 45
Gepocheerde vis, 0,3 kg	bakplaat of lekschaal 180 3 35 - 45
Hele vis, 0,2 kg bakplaat of lekschaal 180 3 35 - 45
Visfilet, 0,3 kg pizzavorm op rooster 180 3 35 - 45
Gepocheerd vlees, 0,25 kg	bakplaat of lekschaal 200 3 40 - 50
Sjasliek, 0,5 kg bakplaat of lekschaal 200 3 25 - 35
Koekjes, 16 stuks bakplaat of lekschaal 180 2 20 - 30
Bitterkoekjes, 20 stuks bakplaat of lekschaal 180 2 40 - 45
Muffins, 12 stuks bakplaat of lekschaal 170 2 30 - 40
Hartig gebak, 16 stuks	bakplaat of lekschaal 170 2 35 - 45
Zandkoekjes, 20 stuks	bakplaat of lekschaal 150 2 40 - 50
Taartjes, 8 stuks	bakplaat of lekschaal 170 2 20 - 30
Groenten, gepo-cheerd, 0,4 kg	bakplaat of lekschaal 180 3 35 - 40
Vegetarisch omelet	pizzavorm op rooster 200 3 30 - 45
Mediterrane groenten, 0,7 kg	bakplaat of lekschaal 180 4 35 - 40

11.4 Informatie voor testinstituten

Testen in overeenstemming met IEC 60350-1.

Kleine cakes, 16 stuks per bakplaat	Boven + onderwarmte	Bakplaat	3	170	20 - 35

			°C
Kleine cakes, 16 stuks per bakplaat	Hetelucht Bakplaat 3 160 20 - 35
Kleine cakes, 16 stuks per bakplaat	Hetelucht Bakplaat 1 en 3 160 20 - 35
Appeltaart, 2 blik-ken ∅20 cm	Boven + onderwarmte Bakrooster 1 170 70 - 90
Appeltaart, 2 blik-ken ∅20 cm	Hetelucht Bakrooster 2 160 70 - 90
Biscuitgebak, taartvorm ∅26 cm	Boven + onderwarmte Bakrooster 2 170 35 - 45
Biscuitgebak, taartvorm ∅26 cm	Hetelucht Bakrooster 2 160 35 - 45
Zandtaartdeeg 1)	Boven + onderwarmte Bakplaat 3 150 20 - 35
Zandtaartdeeg 1)	Hetelucht Bakplaat 3 150 20 - 35
Toast 1)	Grillen Bakrooster 3 max. 1 - 5

1) Warm het apparaat 10 minuten voor.

12. ONDERHOUD EN REINIGING

WAARSCHUWING!

Raadpleeg de hoofdstukken Veiligheid.

12.1 Opmerkingen over de reiniging

Reinigingsmiddelen

• Reinig de voorkant van het apparaat uitsluitend met een microvezeldoek met warm water en een mild reinigingsmiddel. Reinig en controleer de deurpakking rond het frame van de uitsparing.
• Gebruik een reinigingsoplossing om metalen oppervlakken te reinigen.
• Reinig vlekken met een mild reinigingsmiddel.

Dagelijks gebruik

• Reinig na elk gebruik de binnenkant van het apparaat. Vetophoping of andere resten kunnen brand veroorzaken.
• Vocht kan in de oven of op de glazen deurpanelen condenseren. Om de condens te verminderen, dien je het apparaat gedurende 10 minuten te laten werken voordat je er iets in plaatst.

Bewaar voedsel niet langer dan 20 minuten in het apparaat. Droog de binnenkant van het apparaat na elk gebruik alleen met een microvezeldoek.

Accessoires

• Reinig alle accessoires na elk gebruik en laat ze drogen. Gebruik alleen een zachte doek met warm water en een mild reinigingsmiddel. De accessoires niet in de afwasmachine reinigen.
• Reinig de antiaanbakaccessoires niet met agressieve reinigingsmiddelen of scherpe voorwerpen.

12.2 Verwijderbare inschuifrails

Verwijder de inschuifrails om het apparaat te reinigen.

1. Schakel het apparaat uit en wacht tot het is afgekoeld.
2. Trek de inschuifrail bij de voorkant uit de zijwand.
3. Trek de geleider bij de achterkant uit de zijwand en verwijder het.

1. Plaats de inschuifrails in omgekeerde volgorde.

12.3 Reiniging met water (Aqua Clean)

Deze reinigingsprocedure maakt gebruik van vocht om achtergebleven vet en voedselresten uit het apparaat te verwijderen.

1. Giet water in de uitsparing van de ovenruimte: 150 ml.

2. Stel de functie in.

3. Stel de temperatuur in op 90 °C.
4. Laat het apparaat 30 min werken.
5. Schakel het apparaat uit.
6. Wacht totdat het apparaat koud is. Maak de opening droog met een zachte doek.

12.4 De deur verwijderen en installeren

De ovendeur beschikt over twee glasplaten. Je kunt de ovendeur en de interne glasplaat verwijderen om het schoon te maken. Lees de volledige instructie 'Verwijderen van installatiedeur' voordat u de glasplaten verwijdert.

LET OP!

Gebruik het apparaat nooit zonder de glasplaten.

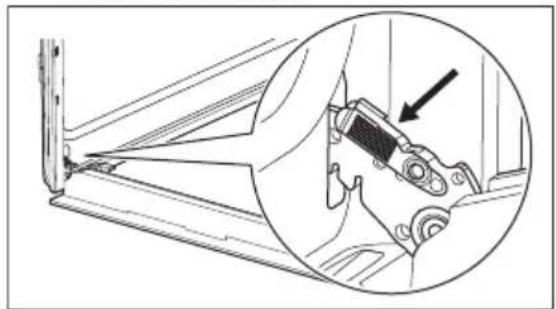

1. Open de deur volledig en houd beide scharnieren vast.

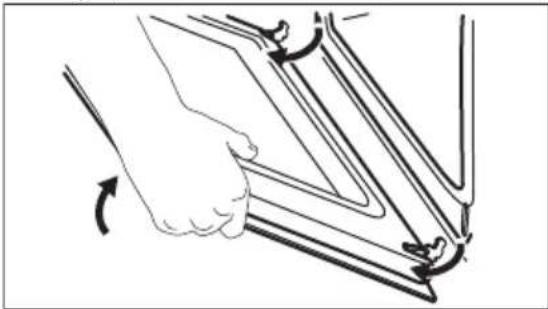

1. Sluit de ovendeur in de eerste openingsstand. Til hem daarna op en trek hem naar voren, verwijder hem dan van zijn plek.

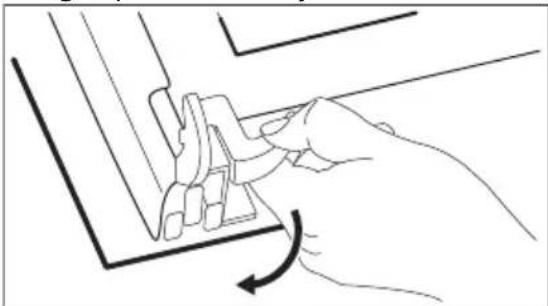

1. Plaats de deur op een zachte doek op een stabiele ondergrond en ontgrendel het vergrendelingssysteem om de interne glasplaat te verwijderen.

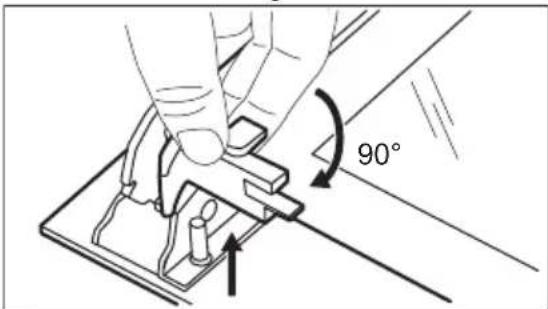

1. Draai de bevestigingen 90° en verwijder ze uit hun zittingen.

90°

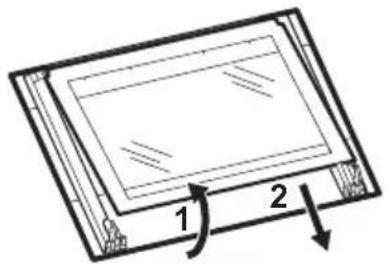

1. Til het glaspaneel eerst voorzichtig op en verwijder het vervolgens.

1 2

1. Reinig de glasplaten met een sopje. Droog de glazen panelen zorgvuldig. Reinig de glasplaten niet in de vaatwasser.
2. Installeer na het reinigen de glasplaat en de ovendeur.

Als de deur correct is geïnstalleerd, hoor je een klik bij het sluiten van de vergrendelingen.

Als de deur correct wordt geïnstalleerd, klikt de rand van de deur.

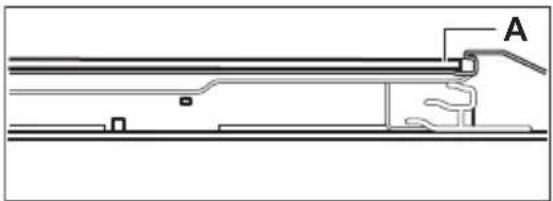

Zorg ervoor dat je de interne glasplaat A correct in de zittingen plaatst.

12.5 Het lampje vervangen

WAARSCHUWING!

Gevaar voor elektrische schokken. Het lampje kan heet zijn.

1. Schakel het apparaat uit en wacht tot het is afgekoeld.
2. Haal de stekker uit het stopcontact.
3. Leg de doek op de vloer van de oven.

Achterlamp

1. Draai de glazen afdekking om die te verwijderen.
2. Reinig de glasafdekking.
3. Vervang de lamp door een geschikte 300 °C hittebestendige lamp.
4. Installeer het glazen deksel.

Raadpleeg de hoofdstukken Veiligheid.

13.1 Wat moet je doen als ...

Neem in alle gevallen die niet in deze tabel staan contact op met een geautoriseerd servicecentrum.

Probleem Pauzeren en hervat- ten

Het apparaat warmt niet op.

De zekering is doorgeslagen. Verzeker je ervan dat de zekering de oorzaak van de storing is. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde elektricien.

Probleem Pauzeren en hervat- ten

De deurpakking is be-schadigd.	Gebruik het apparaat niet. Neem contact op met de servicedienst.
Het display toont "12.00". Er was een stroomsto-ring. Stel het tijdstip van de dag in.
De verlichting werkt niet. De lamp is opgebrand.Vervang de lamp. Zie "Onderhoud en reiniging", De lamp vervangen.

13.2 Service-informatie

Als je niet zelf het probleem kunt verhelpen, neem dan contact op met je verkoper of een erkende serviceafdeling.

De contactgegevens van de servicedienst staan op het typeplaatje. Het typeplaatje bevindt zich op het voorframe van het apparaat. Het is zichtbaar wanneer u de deur opent. Verwijder het typeplaatje niet uit het apparaat.

Wij raden je aan om de gegevens hier te noteren:

Model (MOD.):

14.1 Productinformatie en productinformatieblad volgens de EU-voorschriften voor ecologisch ontwerp en energie-etikettering

Naam leverancier Electrolux
Modelnummer	COFGH40BK 944068434KOFGH40BK 944068440KOFGH40BX 944068439
Energie-efficiëntie-index 95.1
Energie-efficiëntieklasse A
Energieverbruik met een standaard belading, conventionele modus 0.89 kWh/cyclus
Energieverbruik met een standaard belasting, heteluchtmodus 0.78 kWh/cyclus
Aantal holtes 1
Warmtebron Elektriciteit
Volume 65 l
Soort oven Inbouwoven
Massa	COFGH40BK 27.9 kg
	KOFGH40BK 27.9 kg
	KOFGH40BX 27.9 kg

IEC/EN 60350-1 - Huishoudelijke elektrische kooktoestellen - Deel 1: Fornuizen, ovens, stoomovens en grills - Methoden voor het meten van prestaties.

14.2 Productinformatie voor stroomverbruik en maximale tijd om de toepasselijke modus voor laag vermogen te bereiken

Stroomverbruik in stand-by 0.8 W

De maximale tijd die de apparatuur nodig heeft om automatisch de toepasselijke modus voor laag 20 min vermogen te bereiken

14.3 Energiebesparende tips

De onderstaande tips helpen u energie te besparen bij het gebruik van uw apparaat.

Zorg ervoor dat de deur van het apparaat gesloten is als het apparaat in werking is. Open de deur van het apparaat niet te vaak

tijdens het koken. Houd het deurrubber schoon en zorg ervoor dat het goed op zijn plaats vastzit.

Gebruik metalen kookgerei en donkere, niet- reflecterende blikken en containers om energie te besparen

Verwarm het apparaat niet voor voordat u gaat koken, tenzij specifiek aanbevolen.

Houd onderbrekingen tussen het bakken zo kort mogelijk als je een aantal gerechten tegelijkertijd bereidt.

Koken met hete lucht

Gebruik indien mogelijk de bereidingsfuncties met hete lucht om energie te besparen.

Restwarmte

Wanneer de kookduur langer is dan 30 minuten, verlaag dan de oventemperatuur tot

minimaal 3-10 minuten voor het einde van het koken. De restwarmte binnen in het apparaat zal blijven koken.

Gebruik de restwarmte om het voedsel warm te houden of andere gerechten op te warmen.

Eten warm houden

Kies de laagst mogelijke temperatuurinstelling om de restwarmte te gebruiken en het voedsel warm te houden.

Warmelucht (vochtig)

Functie is ontworpen om tijdens de bereiding energie te besparen.

15. MILIEUBESCHERMING

Recycleer de materialen met het symbool Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycleer op een correcte manier het afval van elektrische en elektronische apparaten.

Gooi apparaten gemarkeerd met het symbool

niet weg met het huishoudelijk afval.

Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
