KÄYTTÖOHJE KOFGH40BX ELECTROLUX

Tervetuloa Electroluxiin! Kiitos, että olet valinnut tämän laitteen.

Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita sekä huolto- ja korjausohjeita:

www.electrolux.com/support

Oikeus muutoksiin pidätetään.

SISÄLTÖ

1. TURVALLISUUSTIEDOT....34
2. TURVALLISUUSOHJEET 36
3. ASENNUS....39
4. TUOTEKUVAUS.... 40
5. KÄYTTÖPANEELI....40
6. KÄYTTÖÖNOTTO....41
7. PÄIVITTÄINEN KÄYTTÖ....41
8. LISATOIMINNOT 42
9. KELLOTOIMINNOT....42
10. VARUSTEIDEN KÄYTTÖ....43
11. VIHJEITÄ JA NEUVOJA.... 43
12. HOITO JA PUHDISTUS....45
13. VIANMÄÄRITYS....47
14. ENERGIATEHOKKUUS....48
15. YMPÄRISTÖNSUOJELU....49

Lue laitteen mukana toimitetut ohjeet ennen laitteen asennusta ja käyttöä. Valmistaja ei ota vastuuta henkilövahingoista tai vahingoista, jotka aiheutuvat virheellisestä asennuksesta tai käytöstä. Säilytä ohjeita aina varmassa ja helppopääsyisessä paikassa tulevia käyttökertoja varten.

1.1 Lasten ja taitamattomien henkilöiden turvallisuus

- 8-vuotiaat ja sitä vanhemmat lapset sekä henkilöt, joilla on fyysisiä, aisteihin liittyviä tai henkisiä rajoitteita tai puutteellinen kokemus tai tuntemus, voivat käyttää tätä laitetta vain, jos heitä valvotaan tai ohjataan laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat. Tuote on pidettävä alle 8-vuotiaiden lasten ja

erittäin laajoista ja monimutkaisista toiminnallisista rajoitteista kärsivien henkilöiden ulottumattomissa, ellei heitä valvota jatkuvasti.

• Lapsia on valvottava, jotta he eivät leiki laitteella.
• Kaikki pakkaukset tulee pitää lasten ulottumattomissa ja hävittää asianmukaisesti.
• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Pidä lapset ja lemmikkieläimet poissa laitteen lähettyviltä sen ollessa toiminnassa tai jäähtymässä.
• Jos laitteessa on lapsilukko, sitä on käytettävä.
• Lapset eivät saa puhdistaa laitetta tai suorittaa siihen kohdistuvia käyttäjän huoltotoimenpiteitä ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu ainoastaan ruoanlaittoon.
• Tämä laite on tarkoitettu yhden kotitalouden käyttöön sisätiloissa.
• Tätä laitetta voidaan käyttää toimistoissa, hotellihuoneissa, aamiaismajoituspaikoissa, maatilamajoituspaikoissa ja muissa samantyyppisissä majoitustiloissa, joissa kyseinen käyttö ei ylitä (keskimääräisiä) kotitalouskäytön tasoja.
• Laitteen asennuksen ja virtajohdon vaihtamisen saa suorittaa vain alan ammattilainen.
• Älä käytä laitetta ennen kuin se on asennettu kalusteeseen.
• Irrota laite sähköverkosta ennen huoltotoimenpiteiden suorittamista.
• Jos virtajohto vaurioituu, sen saa vaihtaa vain valmistaja, valtuutettu huoltoliike tai vastaava ammattitaitoinen henkilö, jotta vältytään sähkövaaroilta.
• VAROITUS: Varmista, että laite on kytketty pois päältä ennen kuin ryhdyt vaihtamaan lamppua välttääksesi sähköiskun vaaran.

• VAROITUS: Uuni ja sen esilläolevat osat kuumentuvat käytön aikana. Vältä koskettamasta lämpövastuksia tai laitteen sisätilan pintoja.

• Käytä suojakäsineitä poistaessasi varusteita tai uunivuokia tai asettaessasi niitä laitteen sisälle.

• Poista hyllytuet vetämällä ensin hyllytuen etuosa ja sitten takaosa irti sivuseinistä. Asenna hyllytuet päinvastaisessa järjestyksessä.
• Laitteen puhdistuksessa ei saa käyttää höyrypesuria.
• Älä käytä hankausaineita tai teräviä metallikaapimia lasiluukun puhdistamisessa, sillä ne voivat naarmuttaa pintaa, mistä voi olla seurauksena lasin särkyminen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS!

Laitteen asennuksen ja liitännät saa suorittaa vain ammattitaitoinen henkilö.

• Poista kaikki pakkausmateriaalit.
• Vaurioitunutta laitetta ei saa asentaa tai käyttää.
• Noudata koneen mukana toimitettuja asennusohjeita.
• Siirrä laitetta aina varoen, sillä se on raskas. Käytä aina suojakäsineitä ja suojaavia jalkineita.
• Älä koskaan vedä laitetta sen kahvasta kiinni pitäen.
• Asenna laite turvalliseen ja sopivaan paikkaan, joka täyttää asennusvaatimukset.
• Noudata mainittuja vähimmäisetäisyyksiä muihin laitteisiin ja kalusteisiin.
• Tarkista ennen laitteen asentamista, että laitteen luukku avautuu esteettä.
• Laite on varustettu sähkötoimisella jäähdytysjärjestelmällä. Sitä on käytettävä sähkösyötöllä.

Kaapin vähimmäiskorkeus (työtason alla olevan kaapin vähimmäiskorkeus)

590 (600) mm

Kaapin leveys 560 mm

Kaapin syvyys 550 (550) mm

Laitteen etuosan korkeus 598 mm

Laitteen takaosan korkeus 579 mm

Laitteen etuosan leveys 594 mm

Laitteen takaosan leveys 558 mm

Laitteen syvyys 561 mm

Laitteen asennussyvyys 540 mm

Leveys luukun ollessa auki 1007 mm

Tuuletusaukon vähimmäis- koko. Aukko alaosassa ta- kana 560x20 mm

Virtajohdon pituus. Johto 1100 mm sijaitsee oikeassa kulmas- sa takana

Kiinnitysruuvit 4x25 mm

2.2 Sähkökytkentä

VAROITUS!

Tulipalon ja sähköiskun vaara.

• Kaikki sähkökytkennät tulee jättää asiantuntevan sähköasentajan vastuulle.
• Laite on kytkettävä maadoitettuun pistorasiaan.
• Varmista, että arvokilvessä olevat parametrit ovat verkkovirtalähteen sähköarvojen mukaisia.
• Kytke pistoke maadoitettuun pistorasiaan.
• Alä käytä jakorasioita tai jatkojohtoja.

• Varmista, ettei pistoke ja virtajohto vaurioidu. Jos virtajohto joudutaan vaihtamaan, vaihdon saa suorittaa vain valtuutettu huoltoliike.

• Älä anna virtajohtojen koskettaa laitteen luukkua tai päästä niitä luukun tai laitteen alapuolella olevan asennustilan lähelle, varsinkaan laitteen ollessa toiminnassa tai luukun ollessa kuuma.

• Jännitteenalaisten ja eristettyjen osien suojat tulee asentaa niin, ettei niiden irrotus onnistu ilman työkaluja.
• Kytke pistoke pistorasiaan vasta asennuksen jälkeen. Varmista, että laitteen verkkovirtakytkentä on ulottuvilla laitteen asennuksen jälkeen.
• Jos pistoke on löysästi kiinni virtajohdossa, älä kiinnitä sitä pistorasiaan.
• Älä vedä virtajohdosta pistoketta irrottaessasi. Vedä aina pistokkeesta.
• Käytä vain asianmukaisia eristyslaitteita: suojakytkimet, sulakkeet (ruuvattavat sulakkeet on irrotettava kannasta), vikavirtakytkimet ja kontaktorit.
• Sähköasennuksessa on oltava erotin, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikista navoista. Erottimen kontaktiaukon leveys on oltava vähintään 3 mm.
• Laitteen mukana toimitetaan päävirtajohto ja pääpistoke.

Asennuksen tai vaihdon käytettävissä olevat johtotyypit Euroopassa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaapelin poikkileikkauksen osalta, ks. arvokilpeen merkittyä kokonaistehoa. Ks. myös taulukko:

Kokonaisteho (W) Virtajohdon poikki-pinta-ala (mm²)

enintään 1 380 3x0.75

enintään 2 300 3x1

enintään 3 680 3x1.5

Maadoitusjohdon (vihreä/keltainen johto) on oltava 2 cm pidempi kuin ruskea vaihe- ja sininen nollajohto.

2.3 Valitse

VAROITUS!

Henkilövahinkojen, palovammojen ja sähköiskujen tai räjähdyksen vaara.

• Älä muuta laitteen teknisiä ominaisuuksia.
• Varmista, että tuuletusaukoissa ei ole tukoksia.
• Laitetta ei saa jättää päälle valvomatta.
• Kytke laite pois päältä jokaisen käyttökerran jälkeen.
• Noudata varovaisuutta avatessasi laitteen luukun laitteen ollessa toiminnassa. Laitteesta voi purkautua ulos kuumaa ilmaa.
• Älä käytä laitetta, jos kätesi ovat märät tai laitteen ollessa kosketuksessa veteen.
• Älä kohdista painetta avoimeen oveen.
• Älä käytä laitetta työtasona tai tavaroiden säilytystasona.
• Avaa laitteen luukku varovaisuutta noudattaen. Alkoholipitoisten ainesosien käyttämisen tuloksena voi muodostua alkoholin ja ilman seoksia.
• Älä päästä kipinöitä tai avotulta kosketukseen laitteen kanssa avatessasi sen luukun.
• Käytä aina säilöntätarkoituksiin hyväksyttyjä lasiastioita ja -purkkeja.
• Älä aseta helposti syttyviä tuotteita tai helposti syttyvien aineiden kanssa kosketuksissa olleita tuotteita laitteeseen, laitteen päälle tai sen lähelle.

VAROITUS!

Laitteen vaurioitumisen vaara.

- Estä emalipinnan vaurioituminen tai haalistuminen:

– Älä aseta ruoanlaittovälineitä tai muita esineitä laitteeseen siten, että ne olisivat suorassa kosketuksessa laiteen pohjan kanssa.
– Älä aseta alumiinifoliota siten, että se olisi suorassa kosketuksessa laitteen pohjan kanssa.
– Älä laita vettä suoraan kuumaan laitteeseen.
– Älä säilytä kosteita astioita tai ruokia laitteessa lopetettuasi ruoanlaiton.
– Noudata varovaisuutta poistaessasi tai asentaessasi lisäosia.

• Uunin emalipintojen tai ruostumattoman teräksen värimuutokset eivät vaikuta laitteen toimintaan.
• Laitteen luukku on pidettävä suljettuna käytön aikana.
• Jos laite asennetaan kalusteen paneelin (esim. oven) taakse, ovea ei saa koskaan sulkea laitteen ollessa toiminnassa. Lämpöä tai kosteutta voi kertyä suljetun kalusteen paneelin taakse ja laite, kalusteet tai lattia voivat sen seurauksena vaurioitua. Älä sulje kalusteen paneelia ennen kuin laite on täysin jäähtynyt käytön jälkeen.

2.4 Hoito ja puhdistus

VAROITUS!

Henkilövahinkojen, tulipalon tai laitteen vaurioitumisen vaara.

• Kytke laite pois päältä ja irrota pistoke pistorasiasta ennen ylläpitotoimien aloittamista.
• Tarkista, että laite on kylmä. Vaarana on lasilevyjen rikkoutuminen.
• Vaihda välittömästi vaurioituneet luukun lasipaneelit. Ota yhteyttä valtuutettuun huoltoliikkeeseen.
• Ole varovainen irrottaessasi luukkua. Luukku on painava!
• Puhdista laite säännöllisesti, jotta pintamateriaali pysyisi hyväkuntoisena.
• Puhdista laite kostealla pehmeällä liinalla. Käytä ainoastaan neutraaleja pesuaineita. Älä käytä hankaavia tuotteita, hankaavia sieniä, liuotteita tai metalliesineitä.
• Jos käytät uuninpuhdistussuihketta, noudata tuotepakkauksessa olevia turvallisuusohjeita.

2.5 Sisävalaistus

VAROITUS!

Sähköiskun vaara.

• Lisätietoa tämän tuotteen sisällä olevista lampuista sekä erikseen myytävistä varalampuista: Kyseiset lamput on suunniteltu kestämään kodinkoneissa vaativia fyysisiä olosuhteita (esim. lämpötila, tärinä, kosteus) tai ne antavat tietoa laitteen toimintatilasta. Niitä ei ole tarkoitettu muihin käyttötarkoituksiin eivätkä ne sovi huoneiden valaisemiseen.
• Tämä tuote sisältää valonlähteen, jonka energiatehokkuusluokka on G.
• Käytä ainoastaan ominaisuuksiltaan samanlaisia lamppuja.

2.6 Huolto

• Laitteen korjaukseen liittyvissä asioissa tulee ottaa yhteyttä valtuutettuun huoltopalveluun.
• Ainoastaan alkuperäisiä varaosia saa käyttää.

2.7 Hävittäminen

VAROITUS!

Loukkaantumisen tai tukehtumisen vaara.

• Kysy tietoja laitteen oikeaoppisesta hävittämisestä paikalliselta viranomaiselta.
• Irrota laite verkkovirrasta.
• Leikkaa virtajohto poikki aivan laitteen sivulta ja hävitä se.

3. ASENNUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

3.1 Asentaminen kalusteeseen

min. 550 600 20 min. 560 558 19 21540 114 589 598 570 594 9 3

(*mm)

min. 550 590 20 min. 560 558 19 21540 114 589 598 570 9 3 594

(*mm)

3.2 Uunin kiinnittäminen kaappiin

1 Käyttöpaneeli
2 Uunitoimintojen säätönuppi
3 Näyttö

4 Säätönuppi (lämpötilan valitsemiseen)
5 Ilmanvaihtoaukot jäähdytyspuhaltimelle
6 Lämpövastus
7 Lamppu
8 Puhallin
9 Hyllykannatin, irrotettava
10 Lokero – vesipuhdistussäiliö
11 Hyllytasot

4.2 Varusteet

• Paistoritilä

Kakkuvuoille, uuninkestäville astioille, paisto-/keittoastioille.

• Leivinpelti

Kosteille kakkuille, leivonnaisille, leivälle, suurille paisteille, pakasteaterioille ja tippuvien nesteiden, esim. rasvan, keräämiseen, kun ruokaa paahdetaan paistoritilällä.

5. KÄYTTÖPANEELI

5.1 Laitteen kytkeminen päälle ja pois päältä.

Kytke laite päälle.

1. Paina nuppeja. Nupit tulevat ulos.
2. Valitse toiminto kääntämällä uunin toimintojen kiertonuppia.
3. Säädä asetuksia kääntämällä ohjausnuppia.

Laitteen virran katkaisminen: käännä uunitoimintojen nuppi Off (pois päältä) - asentoon 0

5.2 Kosketuspainikkeet/painikkeet

— Ajan asettaminen.

Kellotoiminnon asettaminen.

Ajan asettaminen.

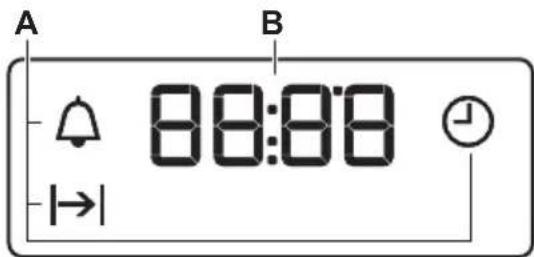

5.3 Näyttö

A B 88:88 1→

A. Kellotoiminnot
B. Ajastin

6. KÄYTTÖÖNOTTO

VAROITUS!

Lue turvallisuutta koskevat luvut.

6.1 Kellonajan asetus

Kun laite on kytketty ensimmäisen kerran sähköverkkoon, odota, kunnes näytössä näkyy: "12:00".

1. , + paina asettaaksesi kellonajan.
2. Vahvista painamalla painiketta tai asetettu kellonaika tallentuu automaattisesti 5 sekunnin kuluttua.

6.2 Esikuumennus ja puhdistus

Ennen ensimmäistä käyttökertaa ja elintarvikkeiden kanssa kosketuksiin joutumista tyhjä laite täytyy esikuumentaa. Laite voi aiheuttaa epämiellyttävää hajua ja savua. Tuuleta huone esikuumennuksen aikana.

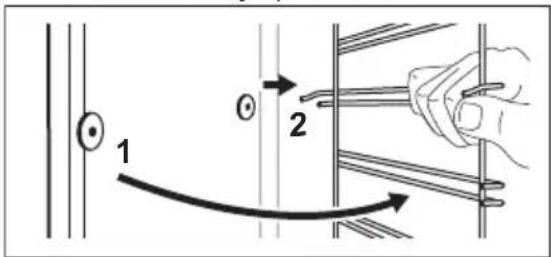

1. Poista kaikki varusteet ja irrotettavat uunipeltien kannattimet laitteesta.
2. Aseta toiminto .Aseta toiminnon enimmäislämpötila. Anna laitteen olla toiminnassa 1 t.
3. Aseta toiminto ☐Aseta toiminnon enimmäislämpötila. Anna laitteen olla toiminnassa 15 min ajan.
4. Aseta toiminto .Aseta toiminnon enimmäislämpötila. Anna laitteen olla toiminnassa 15 min ajan.
5. Katkaise laitteen virta ja odota, että se jäähtyy.
6. Puhdista laite ja sen varusteet vain lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen.
7. Aseta varusteet ja irrotettavat kannattimet takaisin alkuperäiseen asentoonsa.

7. PÄIVITTÄINEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

7.1 Uunitoiminnot

Valo

Lampun sytyttäminen.

Kiertoilma

Saman paistolämpötilan vaativien ruokien paistaminen samanaikaisesti useammalla kannatintasolla ilman, että tuoksut sekoittuvat.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana. Kun käytät tätä toimintoa, laitteen sisälämpötila voi poiketa lämpötila-asetuksesta. Kuumennusteho voi laskea. Katso lisätietoa luvusta "Päivittäinen käyttö", Huomautus: Kostea kiertoilma.

Ylä-/alalämpö / Vesipuhdistus

Kypsentäminen ja paistaminen yhdellä ta- solla.

Katso lisätietoja kohdasta "Hoito ja puhdistus": Aqua Clean.

Alalämpö

Rapean pohjan omaavien kakkujen leipo- miseen ja ruoan säilömiseen.

Kuumennettu kiertoilma

Lihan ja kakkujen paistaminen. Aseta matalampi lämpötila kuin Ylälämpö + alalämpö -toiminnon kanssa, sillä tuuletin jakaa lämmön tasaisesti uunin sisätilaan.

Pikagrillaus

Litteiden ruokien suuren määrän grillaukseen ja paahtoleivän valmistamiseen.

Tehogrillaus

Isohkojen, luisten liha- tai lintupaistien paistamiseen yhdessä ritiläasennossa. Gratinointi ja ruskistus.

Sulatus

Ruoan, (hedelmien ja vihannesten) sulattaminen. Sulatusaikaan vaikuttavat pakastetun ruoan määrä ja koko.

7.2 Huomautus: Kostea kiertoilma

Tämän toiminnon avulla määritettiin energiatehokkuusluokka (vastaamaan standardeja EU 65/2014 ja EU 66/2014). Testit seuraavan mukaisesti: IEC/EN 60350-1.

Uunin luukun on oltava kiinni ruoanlaiton aikana, jotta toiminto ei keskeytyisi ja uunin energiatehokkuus olisi mahdollisimman suuri.

Ruoanlaitto-ohjeet ovat luvussa "Neuvoja ja vinkkejä"Kostea kiertoilma. Yleissuosituksia energiansäästämiseksi on luvussa "Energiatehokkuus", kohdassa Energiansäästövinkkejä.

7.3 Uunitoiminnon asettaminen.

1. Käännä uunin toimintojen väännintä uunitoiminnon valitsemiseksi.
2. Valitse lämpötila kääntämällä väännintä.
3. Kun ruoka on valmista, käännä nupit Off-asentoon, jotta laitteen virta sammuu.

8. LISÄTOIMINNOT

8.1 Jäähdytyspuhallin

Kun laite on päällä, jäähdytyspuhallin kytkeytyy automaattisesti päälle pitääkseen laitteen pinnat viileinä. Kun kytket laitteen pois päältä, jäähdytyspuhallin on käynnissä, kunnes laite on jäähtynyt.

8.2 Ylikuumenemissuoja

Uunin virheellinen toiminta tai vialliset osat voivat aiheuttaa vaarallisen

ylikuumenemisen. Tämän estämiseksi uunissa on ylikuumenemissuoja, joka katkaisee virransyötön. Virta kytkeytyy automaattisesti uudelleen, kun lämpötila on laskenut normaalille tasolle.

9. KELLOTOIMINNOT

9.1 Kellotoimintojen taulukko

Kellonaika

Aseta, muuta tai tarkista kellonaika.

Kesto

Laitteen toiminta-ajan keston asettaminen.

Hälytinajastin

Laskennan asettaminen. Tällä toiminnolla ei ole vaikutusta laitteen toimintaan. Voit ottaa tämän toiminnon käyttöön milloin tahansa. Myös silloin, kun laite on pois päältä.

9.2 Asetus: Kellonaika

1. -paina toistuvasti kellonajan muuttamiseksi. vilkkuu.
2. , + paina asettaaksesi kellonajan.

Vilkkuminen lakkaa noin 5 s kuluttua ja näytössä näkyy aika.

- vilkkuu, kun laite kytketään sähköverkkoon, sähkökatkon jälkeen tai kun ajastinta ei ole asetettu. + - paina asettaaksesi kellonajan.

9.3 Asetus: Kesto

1. Aseta uunitoiminto ja lämpötila.
2. • paina toistuvasti. - vilkkuu.
3. , + painamalla asetat: Kesto.
   Näytössä näkyy → L-vnikkuu, kun asetettu aika päättyy. Äänimerkki kuuluu ja laite kytkeytyy pois päältä.

4. Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

5. Käännä säätimet Off-asentoon.

9.4 Asetus: Hälytinajastin

1. • paina toistuvasti. - vilkkuu.
2. +, - paina asettaaksesi kellonajan.
   Toiminto käynnistyy automaattisesti 5 s kuluttua. Laitteesta kuuluu äänimerkki, kun asetettu aika on päättynyt.

3. Voit sammuttaa äänimerkin painamalla mitä tahansa painiketta.

4. Käännä säätimet Off-asentoon.

9.5 Peruuta: Kellotoiminnot

1. -paina toistuvasti, kunnes kellotoiminnon symboli alkaa vilkkua.

2. Paina ja pidä painettuna painiketta —. Kellotoiminto sammuu muutaman sekunnin kuluttua.

10. VARUSTEIDEN KÄYTTÖ

VAROITUS!

Lue turvallisuutta koskevat luvut.

10.1 Lisävarusteiden asennus

Pieni lovi yläosassa parantaa turvallisuutta. Nämä lovet toimivat myös kaatumisen estämisessä. Ritilän korkea reunus estää keittoastioiden luisumisen hyllyltä.

Paistoritilä

Asenna ritilä liukukiskojen väliin ja varmista, että jalat osoittavat alaspäin.

Leivinpelti

Työnnä leivinpelti hyllykannattimen ohjauskiskojen väliin.

11.1 Ruoanlaittoon liittyviä suosituksia

Taulukoissa mainitut lämpötilat ja paistoajat ovat ainoastaan suuntaa-antavia.

Optimaalinen aika ja lämpötila määräytyvät reseptin ja käytettyjen ainesten laadun ja määrän mukaan.

Laitteesi saattaa paistaa tai paahtaa eri tavalla kuin edellinen laitteesi. Alla olevat

vinkit sisältävät suositellut lämpötilat, kypsennysajat ja kannatintasot eri ruokalajeille.

Laske kannatintasot uunin pohjasta alkaen.

Jos taulukossa ei ole reseptiisi sopivia asetuksia, voit soveltaa jonkin samantyyppisen paistoksen asetuksia.

Katso energiansäästövinkkejä luvusta "Energiatehokkuus".

Taulukoissa käytetyt symbolit:

	Ruokalaji
	Uunitoiminto
	Lämpötila
	Varusteet
	Kannatintaso
	Kypsentämisaika (min)

11.2 Kostea kiertoilma – suositellut varusteet

Käytä tummia heijastamattomia vuokia ja astioita. Ne imevät enemmän lämpöä vaaleisiin ja heijastaviin astioihin verrattuna.

• Pizzapannu – tumma, heijastamaton, läpimitta 28cm
• Uunivuoka – tumma, heijastamaton, läpimitta 26cm
• Annosvuoat – keraaminen, läpimitta 8cm, korkeus 5 cm
  • Piirasvuoka – tumma, heijastamaton, läpimitta 28cm

11.3 Kostea kiertoilma

Parhaan tuloksen saat noudattamalla alla olevassa taulukossa lueteltuja ehdotuksia.

	°C	☐	☐
Makeat sämpylät, 12 kpl	leivinpelti tai uunipannu 180 2 35 - 40
Sämpylät, 9 kpl	leivinpelti tai uunipannu 180 2 35 - 40
Pizza, pakaste, 0,35 kg	Paistoritilä 220 2 35 - 40
Kääretorttu	leivinpelti tai uunipannu 170 2 30 - 40
Brownie	leivinpelti tai uunipannu 180 2 30 - 40
Kohokas, 6 kpl	keraamiset astiat ritilällä 200 3 30 - 40
Torttupohja	torttuvuoka ritilällä 170 2 20 - 30
Victoria-voileipä	uunivuoka ritilällä 170 2 35 - 45
Höyrytetty	kala, 0,3 kg	leivinpelti tai uunipannu 180 3 35 - 45
Kokonainen	kala, 0,2 kg	leivinpelti tai uunipannu 180 3 35 - 45
Kalafilee, 0,3 kg	pizzapannu	ritilällä 180 3 35 - 45
Haudutettu	liha, 0,25 kg	leivinpelti tai uunipannu 200 3 40 - 50
Shashlik, 0,5 kg	leivinpelti tai uunipannu 200 3 25 - 35
Pikkuleivät, 16 kpl	leivinpelti tai uunipannu 180 2 20 - 30
Macaron	leivos, 20 kpl	leivinpelti tai uunipannu 180 2 40 - 45
Muffinssit, 12 kpl	leivinpelti tai uunipannu 170 2 30 - 40°C
Suolaiset leivonnaiset, 16 kpl	leivinpelti tai uunipannu 170 2 35 - 45
Murotaikinapikkulei-vät, 20 kpl	leivinpelti tai uunipannu 150 2 40 - 50
Pikkutortut, 8 kpl	leivinpelti tai uunipannu 170 2 20 - 30
Vihannekset, haudu-tetut, 0,4 kg	leivinpelti tai uunipannu 180 3 35 - 40
Kasvismunakas pizzapannu	ritilällä 200 3 30 - 45
Välimeren vihannek-set, 0,7 kg	leivinpelti tai uunipannu 180 4 35 - 40

11.4 Tiedoksi testauslaitoksille

Testit standardin IEC 60350-1 mukaisesti.

			°C
Pienet kakut,16 kpl/leivinpelti	Ylä-/alalämpö Leivinpelti 3 170 20 - 35
Pienet kakut,16 kpl/leivinpelti	Kuumennettu kiertoil-ma	Leivinpelti 3 160 20 - 35
Pienet kakut,16 kpl/leivinpelti	Kuumennettu kiertoil-ma	Leivinpelti 1 ja 3 160 20 - 35
Omenapiirakka, 2 vuokaa ∅20 cm	Ylä-/alalämpö Paistoritilä 1 170 70 - 90
Omenapiirakka, 2 vuokaa ∅20 cm	Kuumennettu kiertoil-ma	Paistoritilä 2 160 70 - 90
Sokerikakku, kak-kuvuoka ∅26 cm	Ylä-/alalämpö Paistoritilä 2 170 35 - 45
Sokerikakku, kak-kuvuoka ∅26 cm	Kuumennettu kiertoil-ma	Paistoritilä 2 160 35 - 45
Murokeksit 1)	Ylä-/alalämpö Leivinpelti 3 150 20 - 35
Murokeksit 1)	Kuumennettu kiertoil-ma	Leivinpelti 3 150 20 - 35
Paahtoleipä 1)	Grilli Paistoritilä 3 max. 1 - 5

1) Esikuumenna laitetta 10 minuutin ajan.

12. HOITO JA PUHDISTUS

VAROITUS!

Lue turvallisuutta koskevat luvut.

12.1 Puhdistukseen liittyviä huomautuksia

Puhdistusaineet

• Puhdista laitteen etuosa pelkällä lämpimällä vedellä ja miedolla pesuaineella mikrokuituliinaa käyttäen. Puhdista ja tarkista uunin sisätilan kehyksen ympärillä oleva luukun tiiviste.
• Puhdista metallipinnat puhdistusaineella.
• Poista tahrat miedolla pesuaineella.

Jokapäiväinen käyttö

• Puhdista laitteen sisäosa jokaisen käytön jälkeen. Rasvan tai muiden jäämien kertyminen saattaa aiheuttaa tulipalon.
• Kosteus voi tiivistyä laitteeseen tai oven lasipaneeleihin. Kondensaation vähentämiseksi anna laitteen käydä 10 minuuttia ennen ruoanvalmistusta. Älä säilytä ruokaa laitteessa yli 20 minuuttia. Kuivaa laitteen sisäosa pelkästään mikrokuituliinalla jokaisen käyttökerran jälkeen.

Tarvikkeet

• Puhdista kaikki varusteet jokaisen käytön jälkeen ja anna niiden kuivua. Käytä pelkästään mikrokituliinaa, lämmintä vettä ja mietoa puhdistusainetta. Lisävarusteita ei saa pestä astianpesukoneessa.
• Tarttumattomia lisävarusteita ei saa puhdistaa hankaavilla puhdistusaineilla tai teräväreunaisilla esineillä.

12.2 Uunipeltien kannattimien irrotus

Poista kannattimet laitteen puhdistamiseksi.

1. Katkaise laitteen virta ja odota, että se jäähtyy.
2. Vedä kannattimen etuosa irti sivuseinästä.
3. Vedä kannattimen takaosa irti sivuseinästä ja poista se.

1 2

1. Asenna kannattimet päinvastaisessa järjestyksessä.

12.3 Vesipuhdistus

Tämä puhdistustoiminto poistaa jäljelle jääneen rasvan ja ruokajäämät laitteesta kosteuden avulla.

1. Kaada vesi lokeroon: 150 ml.
2. Aseta toiminto □
3. Aseta lämpötilaksi 90 °C.
4. Anna laitteen toimia 30 min:n ajan.
5. Sammuta laite.
6. Odota, kunnes laite on jäähtynyt. Puhdista uunitila pehmeällä liinalla.

12.4 Luukun irrottaminen ja asentaminen

Uunin luukussa on kaksi lasipaneelia. Voit irrottaa uunin luukun ja sisäisen lasipaneelin sen puhdistamiseksi. Lue kohdan "Luukun irrottaminen ja asentaminen" ohjeet kokonaan ennen lasilevyjen poistamista.

HUOMIO!

Älä käytä laitetta ilman lasipaneeleja.

1. Avaa luukku kokonaan auki ja pidä kiinni molemmista saranoista.

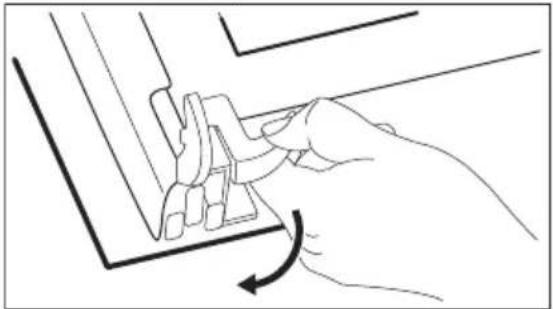

1. Nosta ja vedä lukituksia, kunnes ne napsahtavat.

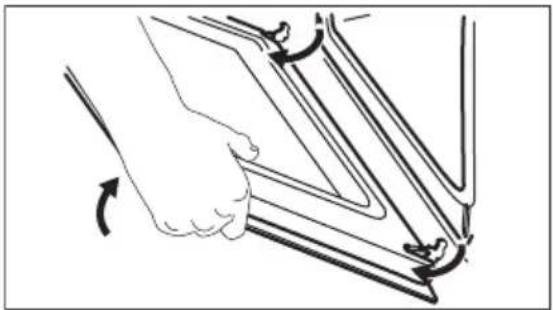

1. Sulje uunin luukku puoliväliin sen ensimmäiseen avausasentoon. Nosta ja vedä luukkua sen jälkeen ja irrota se paikaltaan.

1. Aseta luukku tasaiselle alustalle pehmeän kankaan päälle ja vapauta lukitusjärjestelmä, jotta voit irrottaa sisäisen lasipaneelin.

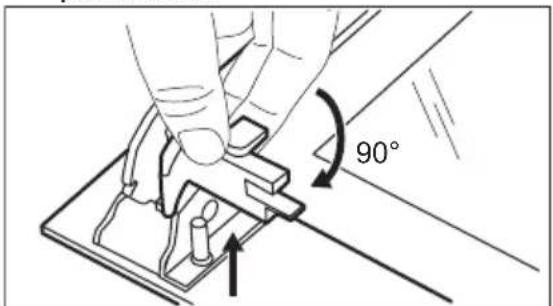

1. Käännä kiinnittimiä 90° ja vedä ne irti paikoiltaan.

90°

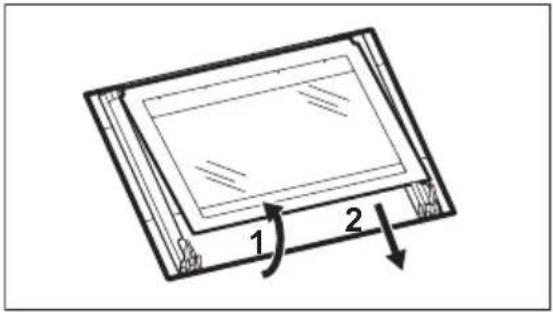

1. Nosta lasipaneelia ensin varovasti ja sitten poista se.

1 2

1. Puhdista lasipaneelit vedellä ja saippualla. Kuivaa lasipaneelit huolellisesti. Lasipaneeleja ei saa pestä astianpesukoneessa.

2. Asenna lasipaneeli ja uunin luukku takaisin paikalleen puhdistuksen jälkeen. Jos luukku on asennettu paikalleen oikein, kuulet napsahduksen lukituksia sulkiessasi. Luukun reunalista napsahtaa paikalleen.

Varmista, että asennat sisäisen lasipaneelin

A oikein paikalleen.

12.5 Lampun vaihtaminen

VAROITUS!

Sähköiskun vaara. Lamppu voi olla kuuma.

1. Katkaise laitteen virta ja odota, että se jäähtyy.
2. Irrota laite verkkovirrasta.
3. Aseta liina uunin pohjalle.

Takalamppu

1. Irrota suojalasi kiertämällä sitä.
2. Puhdista lampun kansi.
3. Vaihda lamppu sopivaan 300 °C lämmönkestävään lamppuun.
4. Asenna lasinen kansi.

13. VIANMÄÄRITYS

VAROITUS!

Lue turvallisuutta koskevat luvut.

13.1 Käyttöhäiriöt...

Mikäli laitteessa ilmenevää ongelmaa ei ole kuvattu tässä taulukossa, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Ongelma Syy ja korjaustoi-menpide
Laite ei kuumene. Sulake on palanut. Varmista, että vian syy on sulakkeessa. Jos ongelma toistuu, käänny sähköalan ammattilaisen puoleen.
Luukun tiiviste on viallinen.	Älä käytä laitetta. Ota yhteyttä valtuutettuun huoltoliikkeeseen.
Näytössä näkyy "12.00". On tapahtunut virtakatko.Aseta kellonaika.
Lamppu ei toimi. Lamppu on palanut. Vaih-da lamppu. Katso luvun "Hoito ja puhdistus" kohta Lampun vaihtaminen.

13.2 Huoltotiedot

Jos et itse löydä ratkaisua ongelmaasi, ota yhteys jälleenmyyjään tai valtuutettuun huoltopalveluun.

Huoltoliikkeen tarvitsemat perustiedot löydät laitteen arvokilvestä. Arvokilpi löytyy laitteen etukehyksestä. Se näkyy, kun luukku avataan. Älä poista arvokilpeä laitteesta.

Suosittelemme, että kirjoita tiedot tähän:

Malli (MOD.) :

Tuotenumero (PNC):

Sarjanumero (S.N.):

14. ENERGIATEHOKKUUS

14.1 EU:n energiamerkintöjä ja ekologista suunnittelua koskevien asetusten mukainen tuotetietolomake ja tuotetiedot

Toimittajan nimi Electrolux
	COFGH40BK 944068434
Mallin tunniste	KOFGH40BK 944068440
	KOFGH40BX 944068439
Energiatehokkuusluokka 95.1
Energiatehokkuusluokka A
Energiankulutus normaalikäytössä Ylä- ja alalämpö -toiminnossa 0.89 kWh/kierros
Energiankulutus vakiokuormalla, tuuletintila 0.78 kWh/kierros
Pesien lukumäärä 1
Lämpölähde Sähkö
Äänimer.voimak 65 l
Uunityyppi Kalusteeseen asennettava uuni
	COFGH40BK 27.9 kg
Massa	KOFGH40BK	27.9 kg
	KOFGH40BX	27.9 kg

IEC/EN 60350-1 – Ruoanlaittoon tarkoitetut sähkötoimiset kodinkoneet – Osa 1: Mallistot, uunit, höyryuunit ja grillit – Menetelmiä tehon mittaukseen.

14.2 Tehonkulutuksen tuotetiedot ja enimmäisaika soveltuvan alhaisen virrankulutuksen saavuttamiseen

Virrankulutus valmiustilassa 0.8 W

Laitteen vaatima enimmäisaika, jotta se voi saavuttaa automaattisesti sopivan pienen virrankulutuk- 20 min sen

14.3 Energiansäästövinkkejä

Seuraavat vinkit auttavat säästämään energiaa laitteen käytön yhteydessä.

Varmista, että laitteen luukku on kiinni laitteen ollessa käynnissä. Älä avaa laitteen luukkua liian usein kypsennyksen aikana. Pidä luukun tiiviste puhtaana ja varmista, että se on hyvin kiinni paikoillaan.

Käytä metallisia keittoastioita ja tummia, heijastamattomia vuokia ja astioita energiatehokkuuden parantamiseksi.

Älä esikuumenna laitetta ennen kypsennystä, ellei sitä ole erikseen suositeltu.

Minimoi paistojen väliset tauot, kun valmistat kerralla useampia ruokia.

Puhallintoiminnon käyttäminen ruoanlaiton yhteydessä

Jos mahdollista, käytä uunitoimintoja puhaltimella energian säästämiseksi.

Jäännöslämpö

Kun kypsennys kestää yli 30 minuuttia, laske laitteen lämpötila alimmalle asetukselle 3–10 minuuttia ennen kypsennysajan päättymistä. Jälkilämpö laitteen sisällä jatkaa ruoka-aineksien kypsentämistä.

Pidä ruoka lämpimänä ja lämmitä muita ruokalajeja jälkilämpöä käyttäen.

Ruoan lämpimänä pitoon

Valitse alhaisin mahdollisin lämpötila-asetus, niin voit hyödyntää jälkilämmön ja säilyttää ruoan lämpimänä.

Kostea kiertoilma

Tämä toiminto säästää energiaa ruoanlaiton aikana.

15. YMPÄRISTÖNSUOJELU

Kierrätä materiaalit, jotka on merkitty merkillä

. Kierrätä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.

Älä hävitä merkillä merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.

Velkommen til Electrolux! Takk for at du valgte produktet vårt.
