GEBRUIKSAANWIJZING ATXF25A5V1B DAIKIN

1 Over de documentatie 31

1.1 Over dit document 31

2 Over het systeem 31

2.1 Binnenunit 31

2.2 Over de gebruikersinterface 32

2.2.1 Onderdelen: Gebruikersinterface.... 32
2.2.2 Status: Lcd gebruikersinterface 32
2.2.3 Gebruik van de gebruikersinterface.... 33

3 Voor het gebruik 33

3.1 Houder gebruikersinterface monteren.... 33
3.2 Batterijen plaatsen.... 33
3.3 Voeding inschakelen 33

4 Functie 33

4.1 Werkingsgebied.... 33
4.2 Wanneer welke functie gebruiken 33
4.3 Bedrijfsstand en temperatuurinstelpunt.... 34

4.3.1 Het systeem starten/sloppen en de temperatuur instellen.... 34

4.3.2 Luchtstroomsnelheid.... 34
4.3.3 Uitblaasrichting 35
4.3.4 Comfort-functie 35
4.3.5 Powerful-functie 35
4.3.6 Econo-functie.... 36
4.3.7 In-/uitschakeltimer.... 36

5 Energie besparen en optimale werking 36

6 Onderhoud en service 37

6.1 Overzicht: onderhoud en service.... 37
6.2 Binnenunit en gebruikersinterface schoonmaken 37
6.3 Voorpaneel schoonmaken.... 38
6.4 Over de luchtfilters 38
6.5 Luchtfilters reinigen 38
6.6 Aandachtspunten voor een lange periode van stilstand...... 38

7 Opsporen en verhelpen van storingen 38

7.1 Symptomen die geen storingen van het systeem zijn 39

7.1.1 Symptoom: U hoort een geluid zoals stromend water 39
7.1.2 Symptoom: U hoort een blaasgeluid.... 39
7.1.3 Symptoom: U hoort een tikgeluid.... 39
7.1.4 Symptoom: U hoort een fluitgeluid.... 39
7.1.5 Symptoom: U hoort een klikgeluid terwijl de unit werkt of stilstaat 39
7.1.6 Symptoom: U hoort een klapgeluid.... 39
7.1.7 Symptoom: De units geven een geur af.... 39
7.1.8 Symptoom: De ventilator van de buitenunit draait terwijl de airconditioner niet wordt gebruikt.... 39

7.2 Problemen op basis van storingscodes oplossen 39

8 Als afval verwijderen

40

1 Over de documentatie

Onze welgemeende dank voor de aankoop van dit product. Verzoek:

- Bewaar de documentatie voor latere raadpleging.

Bedoeld publiek

Eindgebruikers

INFORMATIE

Dit apparaat is bedoeld om in werkplaatsen, in de lichte industrie en in boerderijen door deskundige of geschoolde gebruikers gebruikt te worden of, in de handel en in huishoudens, door niet gespecialiseerde personen.

Documentatieset

Dit document is een onderdeel van een documentatieset. De volledige set omvat:

- Algemene veiligheidsmaatregelen:

• Veiligheidsinstructies die u moet lezen vooraleer uw systeem te bedienen
• Formaat: Papier (in de doos van de binnenunit)

- Gebruiksaanwijzing:

• Snelle gids voor basisgebruik
• Formaat: Papier (in de doos van de binnenunit)

- Uitgebreide handleiding voor de gebruiker:

• Gedetailleerde stap per stap instructies en achtergrondinformatie voor basis- en gevorderd gebruik
• Formaat: Digitale bestanden op http://www.daikineurope.com/support-and-manuals/product-information/

Laatste herzieningen van de meegeleverde documentatie kunnen op de regionale Daikin-website of via uw installateur beschikbaar zijn.

De documentatie is oorspronkelijk in het Engels geschreven. Alle andere talen zijn vertalingen.

2 Over het systeem

Het koelmiddel in deze unit is licht ontvlambaar.

OPMERKING

Gebruik het systeem NIET voor andere doeleinden. Gebruik de unit NIET voor het koelen van precisie-instrumenten, voedsel, planten, dieren of kunstwerken, om te voorkomen dat de kwaliteit ervan wordt aangetast.

2.1 Binnenunit

VOORZICHTIG

Steek GEEN vingers, stokken of andere voorwerpen in de luchtinlaat of -uitlaat. Wanneer de ventilator met hoge snelheid draait, zou dit letsels veroorzaken.

INFORMATIE

Het geluidsdrukniveau is lager dan 70 dBA.

WAARSCHUWING

• Wijzig, demonteer, verwijder, herinstalleer of repareer de unit NIET zelf aangezien een verkeerde demontage of installatie een elektrische schok of brand kan veroorzaken. Neem contact op met uw dealer.
• Zorg dat er geen open vlammen zijn in het geval van een koelmiddellek. Het koelmiddel zelf is helemaal veilig, niet-giftig en matig ontvlambaar, maar er zal wel een giftig gas vrijkomen wanneer het koelmiddel per ongeluk lekt in een kamer met lucht van een ventilatorkachel, gasfornuis, enz. Laat de reparatie van een lek altijd controleren door erkend servicepersoneel voordat u de unit weer in gebruik neemt.

INFORMATIE

De volgende afbeeldingen zijn slechts voorbeelden en komen mogelijk NIET volledig overeen met de lay-out van uw systeem.

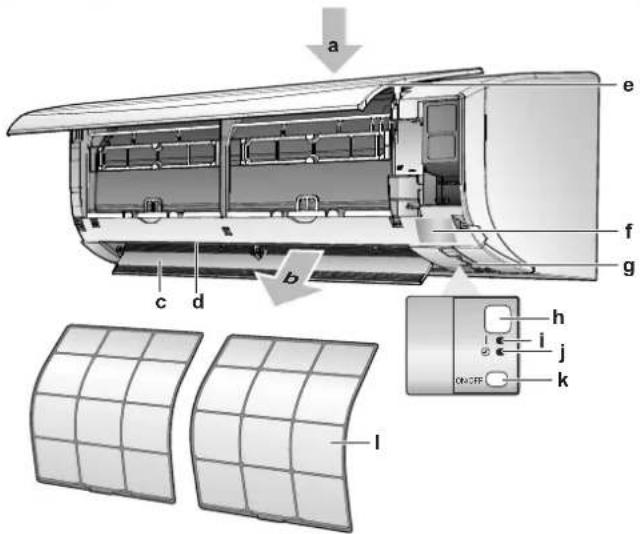

a e f g b c d h i j k ON/OFF l

a Luchtinlaat
b Luchtuitlaat
c Klep (horizontale klep)
d Verticale kleppen
e Voorpaneel
f Modelnaamplaatje
g Kamertemperatuursensor
h Signaalontvanger
I Bedrijfslampje (groen)
j Timerlampje (oranje)
k AAN/UIT-schakelaar binnenunit
I Luchtfilter

AAN/UIT-knop

Als er geen gebruikersinterface is, kunt u de unit starten/stoppen met de AAN/UIT-knop op de binnenunit. Wanneer de unit met deze knop wordt gestart, worden de volgende instellingen gebruikt:

• Bedrijfsstand = Automatisch
• Temperatuurinstelling = 25°C
  • Luchtstroomsnelheid = Automatisch

2.2 Over de gebruikersinterface

• Rechtstreeks zonlicht. Stel de gebruikersinterface niet bloot aan rechtstreeks zonlicht.
• Stof. Stof op de signaalzender of -ontvanger vermindert de gevoeligheid. Veeg stof weg met een zachte doek.
• Fluorescentielampen. Het signaal kan mogelijk niet worden doorgegeven als er fluorescentielampen in de kamer zijn. Neem in dat geval contact op met uw installateur.
• Andere apparaten. Als de gebruikersinterface andere apparaten doet werken, verplaats die apparaten of neem contact op met uw installateur.
• Gordijnen. Zorg ervoor dat het signaal tussen de unit en de gebruikersinterface NIET geblokkeerd wordt door gordijnen of andere voorwerpen.

OPMERKING

• Laat de gebruikersinterface NIET vallen.
• Laat de gebruikersinterface NIET nat worden.

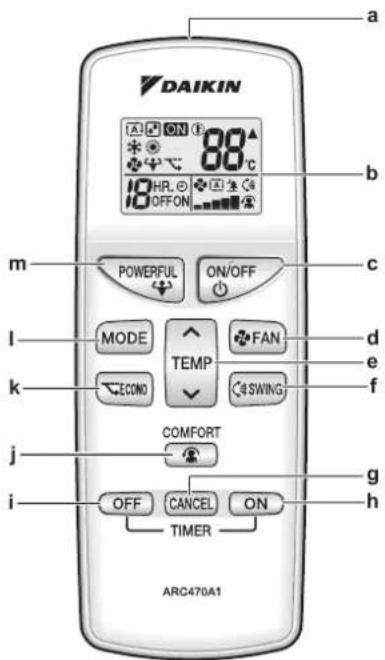

2.2.1 Onderdelen: Gebruikersinterface

DAIKIN 88°C 18 HRL O OFFON POWERFUL ON/OFF MODE FAN ECOND SWING TEMP COMFORT OFF CANCEL ON TIMER ARC470A1 a b c d e f g h m l k j i

a Signaalzender
b Lcd-scherm
c AAN/UIT-knop
d Ventilatorinstelknop
e Temperatuurregelknop
f Draaiknop
g Timerannuleerknop
h Inschakeltimerknop
I Uitschakeltimerknop
j Comfort-knop
k Econo-knop
I Bedrijfsstandkeuzeknop
m Powerful-knop

2.2.2 Status: Lcd gebruikersinterface

Symbool Beschrijving
	Bedrijfsstand = Automatisch
	Bedrijfsstand = Drogen
	Bedrijfsstand = Verwarmen
	Bedrijfsstand = Koelen
	Bedrijfsstand = Alleen ventilator
	Powerful-functie is actief
	Econo-functie is actief
ON	De unit is in werking
▲	De binnenunit ontvangt een signaal van de gebruikersinterface
88°C	Instelling actuele temperatuur
	Luchtstroomsnelheid = Automatisch
	[Luchtstroomsnelheid = Binnenunit stil
	Luchtstroomsnelheid = Hoog
	Luchtstroomsnelheid = Medium-hoog
	Luchtstroomsnelheid = Medium
	Luchtstroomsnelheid = Medium-laag
	Luchtstroomsnelheid = Laag
	Comfort-functie is actief
	Automatisch verticaal draaien is actief
	Inschakeltimer is actief
	Uitschakeltimer is actief

2.2.3 Gebruik van de gebruikersinterface

1 Richt de signaalzender op de ontvanger op de binnenunit (maximale afstand: 7 m).

Resultaat: Wanneer de binnenunit een signaal van de gebruikersinterface ontvangt, hoort u een geluid:

Geluid Beschrijving
Biep-biep De werking begint.
Biep De instelling verandert.
Lange biep De werking stopt.

3 Voor het gebruik

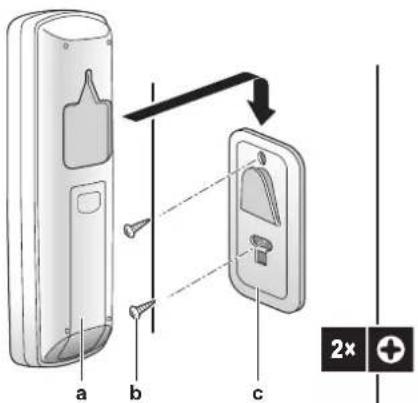

3.1 Houder gebruikersinterface monteren

a b c 2×

a Gebruikersinterface

b Schroeven (lokaal te voorzien)

c Houder gebruikersinterface

1 Kies een plaats binnen het bereik van de unit.
2 Bevestig de houder met schroeven op de muur of een gelijkaardige plaats.
3 Hang de gebruikersinterface op de houder.

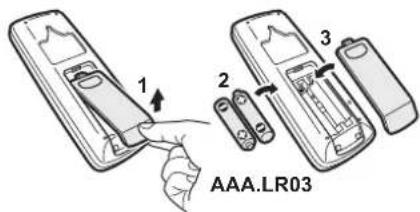

3.2 Batterijen plaatsen

De batterijen hebben een levensduur van ongeveer 1 jaar.

1 Verwijder het achterdeksel.
2 Installeer beide batterijen.
3 Breng het deksel weer aan.

1 2 3 AAA.LR03

3.3 Voeding inschakelen

1 Zet de stroomschakelaar aan.

Resultaat: De klep van de binnenunit gaat open en dicht om de referentiepositie in te stellen.

4 Functie

4.1 Werkingsgebied

Bedrijfsstand	Werkingsbereik
Koelen^(a)(b)	Buitentemperatuur: -10~46°C droge bolBinnentemperatuur: 18~32°C droge bolBinnenvochtigheid: ≤80%
Verwarmen^(a)	Buitentemperatuur: -15~24°C droge bolBinnentemperatuur: 10~30°C droge bol
Drogen^(a)	Buitentemperatuur: -10~46°C droge bolBinnentemperatuur: 18~32°C droge bolBinnenvochtigheid: ≤80%

(a) Een beveiliging kan het systeem stilleggen als de unit buiten het bedrijfsbereik wordt gebruikt.
(b) Condensatie en druppelend water kunnen voorkomen als de unit buiten het bedrijfsbereik wordt gebruikt.

4.2 Wanneer welke functie gebruiken

In de volgende tabel vindt u een overzicht van welke functie te gebruiken:

Functie	Taken
Basisfuncties

4 Functie

Functie Taken
	Bedrijfsstanden en temperatuur	Het systeem starten/stoppen en de temperatuur instellen: · Een kamer verwarmen of koelen. · Lucht in een kamer blazen zonder te verwarmen of te koelen. · De vochtigheidsgraad in een kamer verlagen. · In de Automatische stand, automatisch een gepaste temperatuur en bedrijfsstand selecteren.
[CT62]	Uitblaasrichting	De uitblaasrichting regelen (draaien of vaste stand).
	Luchtstroomsnelheid	De hoeveelheid in de kamer geblazen lucht regelen. Stiller werken.
Geavanceerde functies
[25KK]	Econo	Het systeem gebruiken wanneer u ook andere grote stroomverbruikers gebruikt. Energie besparen.
	Comfort	Een comfortabele luchtstroom voorzien die NIET in rechtstreeks contact met mensen komt.
	Powerful	De kamer snel koelen of verwarmen.
[6042]	Inschakeltimer +OFFUitschakeltimer	Het systeem automatisch in- en uitschakelen.

4.3 Bedrijfsstand en temperatuurinstelpunt

Wanneer. Stel de bedrijfsstand van het systeem in en stel de temperatuur in wanneer u wil:

• Een kamer verwarmen of koelen
• Lucht in een kamer blazen zonder te verwarmen of te koelen
• De vochtigheidsgraad in een kamer verlagen

Wat. De werking van het systeem verschilt naar gelang van de selectie van de gebruiker.

Instelling Beschrijving
[42C5]	Automatisch	Het systeem koelt of verwarmt een kamer tot op het temperatuurinstelpunt. Het schakelt indien nodig automatisch om tussen koelen en verwarmen.
	Drogen	Het systeem verlaagt de vochtigheid in een kamer.
	Verwarmen	Het systeem verwarmt een kamer tot op het temperatuurinstelpunt.
[KK3H]	Coelen	Het systeem koelt een kamer tot op het temperatuurinstelpunt.
	Ventilator	Het systeem regelt alleen de luchtstroom (luchtstroomsnelheid en uitblaasrichting). Het systeem regelt de temperatuur NIET.

Bijkomende informatie:

- Buitentemperatuur. Het koel- of verwarmingsvermogen van het systeem neemt af bij een te hoge, respectievelijk te lage buitentemperatuur.

- Ontdooien. Bij het verwarmen kan er ijs worden gevormd op de buitenunit, waardoor het verwarmingsvermogen afneemt. In dat geval schakelt het systeem automatisch over naar ontdooien om het ijs te verwijderen. Bij het ontdooien blaast de binnenunit GEEN warme lucht uit.

4.3.1 Het systeem starten/stoppen en de temperatuur instellen

ON: De unit draait.

Bedrijfsstand = Automatisch

Bedrijfsstand = Drogen

Bedrijfsstand = Verwarmen

Bedrijfsstand = Koelen

Bedrijfsstand = Alleen ventilator

C: Geeft de ingestelde temperatuur

weer.

1 Druk één of meerdere keren op om de bedrijfsstand te selecteren. Resultaat: Volgorde waarin de stand wordt ingesteld:

2 Druk op om de werking te starten.

Resultaat: ON wordt weergegeven op het scherm.

Resultaat: Het bedrijfslampje gaat branden.

3 Druk één of meerdere keren op √ of ∧ op de ▼-knop om de temperatuur te verlagen of te verhogen.

Opmerking: In de droogstand of de stand alleen ventilator kan de temperatuur niet worden ingesteld.

4 Druk op ON/OFF om de werking te stoppen.

Resultaat: ON verdwijnt van het scherm.

Resultaat: Het bedrijfslampje wordt gedoofd.

4.3.2 Luchtstroomsnelheid

1 Druk op om te selecteren:

	5 luchtstroomsnelheden, van "###ot"
	Werking met automatische luchtstroomsnelheid
	Geluidsarme werking binnenunit. Wanneer de luchtstroomsnelheid op "###" is ingesteld, werkt de unit stiller.

INFORMATIE

• Als de unit het temperatuurinstelpunt in de stand koelen of verwarmen heeft bereikt, stopt de ventilator met draaien.
• In de droogstand kan de luchtstroomsnelheid NIET worden ingesteld.

Luchtstroomsnelheid regelen

1 Druk op om de uitblaasinstelling als volgt te veranderen:

4.3.3 Uitblaasrichting

Wanneer. Stel de uitblaasrichting in naar wens.

Wat. Het systeem blaast de lucht uit in de door de gebruiker ingestelde richting (variabele of vaste stand). De verticale kleppen bewegen.

Instelling Uitblaasrichting
Verticaal automatisch draaien	Beweegt omhoog en omlaag.
[—] Blijft in een	vaste stand.

VOORZICHTIG

• Regel de hoek van de horizontale klep ALLEEN met een gebruikersinterface. Wanneer u de horizontale klep met de hand verplaatst terwijl ze draait, geraakt het mechanisme defect.
• Verander de stand van de verticale kleppen voorzichtig. In de luchtuitlaat draait een ventilator met hoge snelheid.

Opmerking: Het draaibereik van de horizontale klep hangt af van de bedrijfsstand. De horizontale klep stopt in de bovenste stand wanneer de luchtstroomsnelheid bij het omhoog en omlaag draaien op laag wordt ingesteld.

a b c

a Draaibereik horizontale klep bij koelen of drogen
b Draaibereik horizontale klep bij verwarmen
c Draaibereik horizontale klep bij alleen ventilator

Uitblaasrichting regelen

1 Om automatisch draaien te gebruiken, druk op

Resultaat: verschijnt op het scherm.

Resultaat: De horizontale klep begint te draaien.

2 Om de klep niet meer te laten bewegen, druk op wanneer de klep de gewenste stand heeft bereikt.

Resultaat: verdwijnt van het scherm.

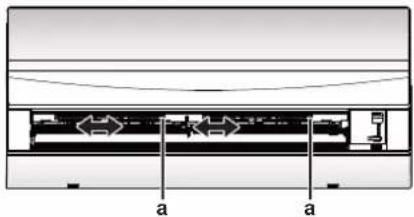

Verticale kleppen regelen

1 Houd 1 of beide knoppen vast en verplaats de kleppen.

a a

a Knoppen

INFORMATIE

Wanneer de unit in een hoek van een kamer is geïnstalleerd, mogen de verticale kleppen niet naar een muur gericht zijn. De unit zal minder efficiënt werken als de lucht wordt geblokkeerd door een muur.

4.3.4 Comfort-functie

Deze functie kan worden gebruikt bij verwarmen of koelen. Het resultaat is een comfortabele luchtstroom die NIET in rechtstreeks contact met mensen komt. Het systeem stelt de positie van de vaste luchtstroomrichting naar omhoog in bij koelen en naar omlaag bij verwarmen.

Koelstand Verwarmstand

INFORMATIE

De Powerful- en Comfort-functie kunnen niet tegelijk worden gebruikt. De laatst geselecteerde functie heeft voorrang. Als automatisch verticaal draaien is geselecteerd, wordt de Comfort-functie geannuleerd.

Comfort-functie starten/stoppen

1 Druk op

Resultaat: De stand van de horizontale klep verandert, verschijnt op het scherm en de luchtstroomsnelheid wordt op automatisch ingesteld.

Stand	Stand van de horizontale klep...
Koelen/Drogen	Omhoog
Verwarmen	Omlaag

2 Druk op

Resultaat: De horizontale klep keert terug naar de stand van vóór de Comfort-functie; 📁 verdwijnt van het scherm.

4.3.5 Powerful-functie

Deze functie maximaliseert snel het koel-/verwarmingseffect in een willekeurige stand. U krijgt het maximale vermogen.

INFORMATIE

De Powerful-functie kan NIET met de Econo- en Comfort- functie worden gecombineerd. De laatst geselecteerde functie heeft voorrang.

De Powerful-functie vergroot het vermogen van de unit NIET als de unit al op maximaal vermogen draait.

5 Energie besparen en optimale werking

Powerful-functie starten/stoppen

1 Druk op om te starten.

Resultaat: wordt weergegeven op het scherm. De Powerful-functie werkt 20 minuten; hierna gaat het systeem verder in de eerder ingestelde stand.

2 Druk op om te stoppen.

Resultaat: verdwijnt van het scherm.

Opmerking: Powerful kan alleen worden ingesteld wanneer de unit draait. Als u op drukt of als u de bedrijfsstand verandert, wordt de werking geannuleerd; verdwijnt van het scherm.

4.3.6 Econo-functie

Dit is een functie die een efficiënte werking mogelijk maakt door het maximale stroomverbruik te beperken. Deze functie is nuttig voor gevallen waarbij een stroomonderbreker zou worden geactiveerd wanneer het product samen met andere toestellen wordt gebruikt.

INFORMATIE

• De Powerful- en Econo-functie kunnen NIET tegelijk worden gebruikt. De laatst geselecteerde functie heeft voorrang.
• De Econo-functie beperkt de draaisnelheid van de compressor om het stroomverbruik van de buitenunit te verlagen. Als het stroomverbruik al laag is, verlaagt de Econo-functie dit niet verder.

Econo-functie starten/stoppen

1 Druk op om te starten.

Resultaat: wordt weergegeven op het scherm.

2 Druk op om te stoppen.

Resultaat: verdwijnt van het scherm.

4.3.7 In-/uitschakeltimer

Timerfuncties zijn nuttig om de airconditioner 's nachts of 's ochtends automatisch uit of in te schakelen. De in- en uitschakeltimer kunnen ook worden gecombineerd.

INFORMATIE

Programmeer de timer opnieuw in de volgende gevallen:

• De unit werd uitgeschakeld door een stroomonderbreker.
• Een stroompanne.
• Na het vervangen de batterijen in de gebruikersinterface.

Inschakeltimer starten/stoppen

1 Druk op ON om te beginnen.

Resultaat: ON verschijnt op het scherm en het timerlampje gaat branden.

INFORMATIE

Bij elke druk op ON gaat de tijdinstelling met 1 uur vooruit. De timer kan op 1 tot 12 uur worden ingesteld.

2 Druk op CANCEL om te stoppen.

Resultaat: ON verdwijnt van het scherm en het timerlampje gaat uit.

Uitschakeltimer starten/stoppen

1 Druk op OFF om te beginnen.

Resultaat: HR. OFF verschijnt op het scherm en het timerlampje gaat branden.

INFORMATIE

Bij elke druk op OFF gaat de tijdinstelling met 1 uur vooruit. De timer kan op 1 tot 9 uur worden ingesteld.

2 Druk op OFF om te stoppen.

Resultaat: .OFF verdwijnt van het scherm en het timerlampje gaat uit.

INFORMATIE

Wanneer u de in-/uitschakeltimer instelt, wordt de tijdinstelling opgeslagen in het geheugen. Het geheugen wordt gereset wanneer de batterijen in de gebruikersinterface worden vervangen.

Gebruik van de nachtstand in combinatie met de uitschakeltimer

De airconditioner past de temperatuur automatisch aan (0,5°C hoger voor koelen, 2,0°C lager voor verwarmen) om overmatig koelen/verwarmen te voorkomen en voor een comfortabele slaaptemperatuur te zorgen.

In- en uitschakeltimer combineren

1 Voor informatie over het instellen van de timers, zie "Uitschakeltimer starten/stoppen" [▶ 36] en "Inschakeltimer starten/stoppen" [▶ 36].

Resultaat: OFF en ON verschijnen op het scherm.

2 Voorbeeld van wat op het scherm staat wanneer de 2 timers worden gecombineerd:

5 Energie besparen en optimale werking

INFORMATIE

• De unit verbruikt ook nog stroom wanneer ze uitgeschakeld is.
• Wanneer de stroom wordt hersteld na een stroompanne, werkt de unit verder in de eerder geselecteerde stand.

VOORZICHTIG

Stel kleine kinderen, planten of dieren NOOIT rechtstreeks bloot aan de luchtstroom.

OPMERKING

Plaats GEEN voorwerpen die nat kunnen worden onder de binnenunit en/of buitenunit. Anders kunnen condensatie op de unit of de koelmiddelleidingen, vuil op het luchtfilter of een verstopte afvoer druppelend water veroorzaken, waardoor voorwerpen onder de unit kunnen vuil worden of schade oplopen.

WAARSCHUWING

Zet GEEN brandbare sprays bij de airconditioner en gebruik GEEN sprays in de buurt van de unit. Anders kan er brand ontstaan.

VOORZICHTIG

Gebruik het systeem NIET wanneer een rookvormig insecticide in de ruimte wordt verspreid. Anders zouden de chemische stoffen zich in de unit kunnen ophopen, met gevaar voor de gezondheid van mensen die overgevoelig zijn voor chemische stoffen.

6 Onderhoud en service

6.1 Overzicht: onderhoud en service

De installateur moet een jaarlijks onderhoud uitvoeren.

Over het koelmiddel

Dit product bevat gefluoreerde broeikasgassen. Laat de gassen NIET vrij in de atmosfeer.

Koelmiddeltype: R32

Waarde globaal opwarmingspotentieel (GWP): 675

OPMERKING

De geldende wetgeving met betrekking tot gefluoreerde broeikasgassen vereist dat de koelmiddelvulling van de unit wordt aangegeven zowel in gewicht als in CO _2 -equivalent.

Formula om de hoeveelheid in CO _2 -equivalent te berekenen: GWP-waarde koelmiddel × totale koelmiddelvulling [in kg] / 1000

Neem contact op met uw installateur voor meer informatie.

WAARSCHUWING

Het koelmiddel in de unit is weinig ontvlambaar, maar lekt normaal NIET. Als het koelmiddel in de kamer lekt en in contact komt met vuur van een brander, een verwarming of een fornuis, dan kan er brand ontstaan of kan een schadelijk gas worden gevormd.

Schakel alle verwarmingstoestellen met verbranding uit, verlucht de kamer en neem contact op met de dealer waar u de unit hebt gekocht.

Gebruik de unit NIET totdat iemand van de servicedienst heeft bevestigd dat het deel met het koelmiddellek gerepareerd is.

WAARSCHUWING

- Doorboor of verbrand GEEN onderdelen van de koelmiddelcyclus.

- Gebruik GEEN andere schoonmaakmiddelen of manieren om het ontdooien te versnellen dan die aanbevolen door de fabrikant.

- Denk eraan dat het koelmiddel in het systeem geurloos is.

WAARSCHUWING

Het toestel wordt opgeslagen in een ruimte zonder ontstekingsbronnen die voortdurend branden (bijvoorbeeld: open vuur, een draaiend gastoestel of een draaiende elektrische verwarming).

OPMERKING

Dit onderhoud MOET worden uitgevoerd door een erkend installateur of een servicetechnicus.

Laat het onderhoud minstens één keer per jaar uitvoeren.

De geldende wetgeving kan evenwel kortere onderhoudsintervallen vereisen.

Wanneer u de airconditioner of het luchtfilter wilt schoonmaken, moet u de unit eerst stilleggen en alle voedingen uitschakelen. Anders dreigt u elektrische schokken en letsel op te lopen.

WAARSCHUWING

Om elektrische schokken of brand te vermijden:

- Spoel de unit NIET af.

- Bedien de unit NIET met natte handen.

- Plaats GEEN voorwerpen die water bevatten op de unit.

VOORZICHTIG

Controleer na langdurig gebruik of de staander en bevestiging niet beschadigd zijn. Bij beschadiging dreigt de unit te vallen en letsel te veroorzaken.

VOORZICHTIG

Raak de lamellen van de warmtewisselaar NIET aan. Deze lamellen zijn scherp en kunnen snijwonden veroorzaken.

WAARSCHUWING

Ga voorzichtig te werk met ladders wanneer u op een hoogte werkt.

6.2 Binnenunit en gebruikersinterface schoonmaken

OPMERKING

- Gebruik GEEN benzine, benzeen, verdunner, schuurpoeder of vloeibaar insecticide. Mogelijk gevolg: Verkleuring en vervorming.

- Gebruik GEEN water of lucht van 40°C of warmer. Mogelijk gevolg: Verkleuring en vervorming.

- Gebruik GEEN schuurproducten.

- Gebruik GEEN schuurborstel. Mogelijk gevolg: Anders kan de coating er afkomen.

- De eindgebruiker mag NOOIT de interne delen van de unit zelf schoonmaken; alleen een bevoegde servicemedewerker mag dit doen. Neem contact op met uw dealer.

Leg de unit stil, schakel de stroomonderbreker uit of trek het netsnoer uit alvorens de unit schoon te maken. Anders kunt u een elektrische schok of een letsel oplopen.

1 Maak schoon met een zachte doek. Gebruik water of een neutraal schoonmaakmiddel voor moeilijk te verwijderen vlekken.

7 Opsporen en verhelpen van storingen

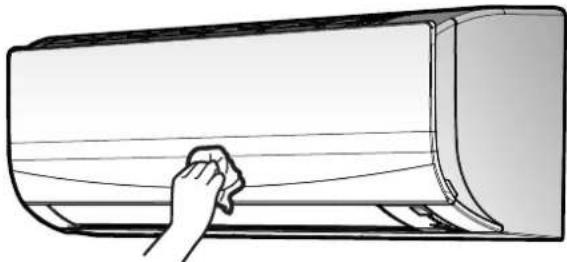

6.3 Voorpaneel schoonmaken

1 Maak het voorpaneel schoon met een zachte doek. Gebruik water of een neutraal schoonmaakmiddel voor moeilijk te verwijderen vlekken.

6.4 Over de luchtfilters

Als de unit wordt gebruikt met vuile filters kan het filter:

• de lucht NIET beter laten ruiken,
• de lucht NIET zuiveren,
• slecht verwarmen/koelen,
• slechte geuren veroorzaken.

6.5 Luchtfilters reinigen

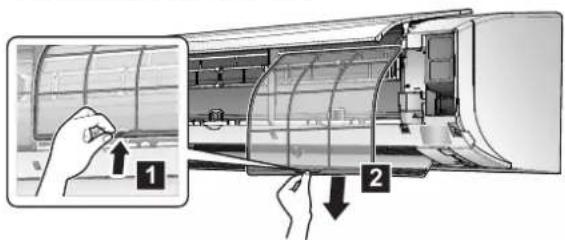

1 Druk op de lip in het midden van elk luchtfilter en trek het dan omlaag.
2 Trek de luchtfilters uit de unit.

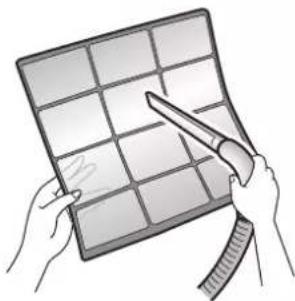

3 Was de luchtfilters met water of maak ze schoon met een stofzuiger.

4 Laat ze 10-15 minuten weken in lauw water.

5 Plaats alle filters terug op hun oorspronkelijke plaats.

INFORMATIE

• Als het stof NIET gemakkelijk kan worden verwijderd, was de filters met lauw water met een verdund neutraal schoonmaakmiddel. Laat de luchtfilters drogen in de schaduw.
• Er wordt geadviseerd de luchtfilters om de 2 weken te reinigen.

6.6 Aandachtspunten voor een lange periode van stilstand

Laat de unit enkele uren in de stand alleen ventilator draaien om de binnenkant van de unit te drogen.

1 Druk op en selecteer de stand alleen ventilator.
2 Druk op om te beginnen.
3 Zet de stroomonderbreker uit wanneer de unit stopt.
4 Maak de luchtfilters schoon en plaats ze terug op hun oorspronkelijke plaats.
5 Verwijder de batterijen uit de gebruikersinterface.

INFORMATIE

Er wordt geadviseerd periodiek onderhoud door een specialist te laten uitvoeren. Neem contact op met uw dealer voor gespecialiseerd onderhoud. De klant staat in voor de onderhoudskosten.

In sommige bedrijfsomstandigheden kan de binnenkant van de unit na enkele seizoenen vuil worden. Dit leidt tot slechte prestaties.

7 Opsporen en verhelpen van storingen

Als zich één van de volgende problemen voordoet, neem dan onderstaande maatregelen en neem contact op met uw dealer.

WAARSCHUWING

Stop de werking en schakel de voeding UIT als er zich iets abnormaals voordoet (brandgeur, enz.).

Als u de unit onder dergelijke omstandigheden laat werken, kan dit leiden tot een defect, elektrische schok of brand. Neem contact op met uw dealer.

ALLEEN een erkend servicetechnicus mag het systeem repareren.

Storing	Maatregel
Als een beveiliging zoals een zekering, onderbreker of aardlekschakelaar vaak in werking treedt, of als de AAN/UIT-schakelaar NIET goed werkt.	Schakel de hoofdvoeding UIT.
Als water uit de unit lekt.	Stop de werking.
De bedrijfsschakelaar werkt NIET goed.	Schakel de voeding UIT.
Als het unitnummer op het display van de gebruikersinterface staat, het bedrijfslampje knippert en de storingscode wordt aangegeven.	Verwittig uw installateur en geef hem de storingscode door.

Als het systeem NIET goed werkt, behalve voor de hiervoor vermelde gevallen, en geen van de vermelde storingen van toepassing is, volg dan de volgende procedures om na te gaan wat er misloopt.

INFORMATIE

Zie de uitgebreide handleiding op http://www.daikineurope.com/support-and-manuals/product-information/ voor meer tips voor het oplossen van problemen.

Neem contact op met uw installateur als u na controle van alle bovenstaande punten het probleem niet zelf kunt oplossen. Geef hem de symptomen door, de volledige modelnaam van de unit (met indien mogelijk ook het fabricagenummer) en de installatiedatum (mogelijk vermeld op de garantiekaart).

7.1 Symptomen die geen storingen van het systeem zijn

De volgende symptomen zijn GEEN storingen van het systeem:

7.1.1 Symptoom: U hoort een geluid zoals stromend water

• Dit geluid wordt veroorzaakt door het stromend koelmiddel in de unit.
• Dit geluid kan worden geproduceerd wanneer bij het koelen of drogen water wegstroomt van de unit.

7.1.2 Symptoom: U hoort een blaasgeluid

Dit geluid wordt geproduceerd wanneer de koelmiddelstroom van richting verandert (bijv. bij het omschakelen van koelen naar verwarmen).

7.1.3 Symptoom: U hoort een tikgeluid

Dit geluid wordt geproduceerd wanneer de unit een beetje uitzet of samentrekt door temperatuurveranderingen.

7.1.4 Symptoom: U hoort een fluitgeluid

Dit geluid wordt veroorzaakt door het stromend koelmiddel tijdens het ontdooien.

7.1.5 Symptoom: U hoort een klikgeluid terwijl de unit werkt of stilstaat

Dit geluid wordt veroorzaakt door de werking van de regelkleppen van het koelmiddel of de elektrische onderdelen.

7.1.6 Symptoom: U hoort een klapgeluid

Dit geluid wordt geproduceerd wanneer een extern toestel lucht uit de kamer haalt (bijv. een afzuigventilator, een dampkap) en de deuren en ramen van de kamer gesloten zijn. Open de deuren of ramen, of schakel het toestel uit.

7.1.7 Symptoom: De units geven een geur af

De unit kan geuren opnemen van kamers, meubilair, sigaretten, enz., en die dan weer afgeven.

7.1.8 Symptoom: De ventilator van de buitenunit draait terwijl de airconditioner niet wordt gebruikt

• Nadat de unit is gestopt. De ventilator van de buitenunit blijft nog 30 seconden draaien om het systeem te beveiligen.
• Terwijl de airconditioner niet wordt gebruikt. Bij een heel hoge buitentemperatuur begint de ventilator van de buitenunit te draaien om het systeem te beveiligen.

7.2 Problemen op basis van storingscodes oplossen

Storingsdiagnose met de gebruikersinterface

Als er een probleem met de unit is, kunt u de storing identificeren aan de hand van de foutcode op de gebruikersinterface. Het is belangrijk dat u het probleem begrijpt en maatregelen neemt alvorens de foutcode te resetten. Dit moet worden gedaan door een erkend installateur of door uw plaatselijke dealer.

INFORMATIE

Zie de onderhouds- en reparatiehandleiding voor:

• De volledige lijst van de storingscodes
• Een meer gedetailleerde gids voor probleemoplossing voor elke storing

Foutcode op de gebruikersinterface controleren

1 Richt de gebruikersinterface op de unit en houd 5 seconden ingedrukt.

CANCEL ongeveer

Resultaat: 00 knippert in het deel van de temperatuurinstelling.

2 Richt de gebruikersinterface op de unit en druk enkele keren op CANCEL tot u een doorlopende bieptoon hoort.

Resultaat: De code staat nu op het scherm.

INFORMATIE

• Een korte bieptoon en 2 opeenvolgende bieptonen geven niet-overeenstemmende codes aan.
• Houd CANCEL5 seconden ingedrukt om de weergave van de code te annuleren. De code verdwijnt ook van het scherm als u NIET binnen 1 minuut op de knop drukt.

Systeem

Foutcode	Beschrijving
00	Normaal
U0	Te weinig koelmiddel
U2	Overspanningsdetectie
U4	Fout signaaltransmissie (tussen binnenunit en buitenunit)
UR	Fout combinatie binnen-/buitenunit

Binnenunit

Foutcode	Beschrijving
R1	Probleem printplaat binnenunit
R5	Vorstbeveiliging of hogedrukregeling
R6	Probleem ventilatormotor (wisselstroommotor)
C9	Probleem kamertemperatuurthermistor

Buitenunit

Foutcode	Beschrijving
ER	Probleem 4-wegsklep
E1	Probleem printplaat buitenunit
ES	Overbelastingsbeveiliging geactiveerd (compressor overbelast)
EB	Compressorblokkering
E7	Blokkering wisselstroomventilator
EB	Overstroom ingangsvermogen
F3	Temperatuurregeling persleiding
FB	Hogedrukregeling (in koelstand)
HO	Probleem compressorsysteemsensor
HB	Probleem positiesensor
HB	Probleem wisselspanning / stroomsensor

8 Als afval verwijderen

Foutcode Beschrijving
H9	Probleem buitentemperatuurthermistor
J3	Probleem thermistor persleiding
J6	Probleem thermistor warmtewisselaar buitenunit
L3	Storing verhitting elektrische onderdelen
L4	Stijging stralingslameltemperatuur
L5	Momentaanoverstroom inverter (DC)
P4	Probleem thermistor stralingslamel
F8	Storing interne temperatuur compressor

8 Als afval verwijderen

OPMERKING

Probeer het systeem NIET zelf te ontmantelen: het ontmantelen van het systeem en het behandelen van het koelmiddel, van olie en van andere onderdelen MOETEN conform met de geldende wetgeving uitgevoerd worden. De units MOETEN voor hergebruik, recyclage en terugwinning bij een gespecialiseerd behandelingsbedrijf worden behandeld.

Tabla de contenidos
