GEBRUIKSAANWIJZING PDM-T804 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen. Bij het voor de eerste keer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeningen nooit af.
• Het apparaat is niet geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan niet aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door een vakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact, verbonden met een 10-16A meterkastgroep.
• Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat voor een langere tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang niet gebruikt heeft en het weer wil gebruiken kan er condens ontstaan; laat het apparaat eerst

op kamertemperatuur komen alvorens het weer in werking te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om ongevallen in bedrijven te voorkomen moet rekening worden gehouden met de daarvoor geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een deskundige.
• Gebruik geen overmatige kracht bij het bedienen van het apparaat.
• Dit apparaat kan magnetisch veld veroorzaken. Houd dit apparaat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langere periode niet wordt gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een ongeval met dit product altijd eerst een deskundige raadplegen alvorens opnieuw te gebruiken.
• Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen. Gebruik een droge doek om schoon te maken.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden kunnen veroorzaken.
• Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoer verwijdert. Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen. Het netsnoer vóór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan naar de netspanning in het land waar u verblijft.

Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt verkregen.

Deze markering wordt weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker te zijn van een correcte werking, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

Raadpleeg eventueel www.wecycle.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de originele verpakking. Voer zelf geen reparaties uit aan het toestel; in élk geval vervalt de totale garantie. Ook mag het toestel niet eigenmachtig worden gemodificeerd, ook in dit geval vervalt de totale garantie. Ook vervalt de garantie bij ongevallen en beschadigingen in élke vorm t.g.v. onoordeelkundig gebruik en het niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van persoonlijke ongelukken als gevolg van het niet naleven van veiligheidsinstructies en waarschuwingen . Dit geldt ook voor gevolgschade in wélke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldig uit. Controleer of alle onderdelen aanwezig- en in goede staat ontvangen zijn. Bij transportschade of bij het ontbreken van onderdelen onmiddellijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmateriaal. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking wordt geretourneerd. Schakel het apparaat niet onmiddellijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschadigen. Zorg ervoor dat het apparaat eerst op kamertemperatuur komt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan de achterzijde/onderzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controleer of de netspanning hiermee overeenkomt. Bij alle andere netspanningen dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag géén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat altijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrocutie of brand te vermijden.

BEDIENINGSELEMENTEN

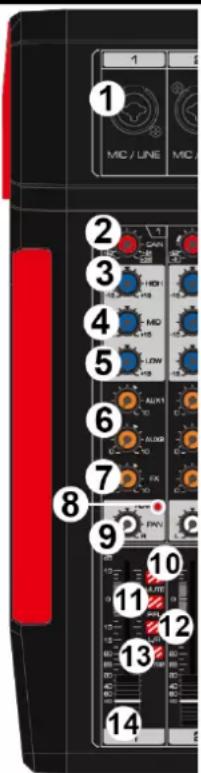

1. XLR MICROFOON/LIJN-INGANG

Mono ingang, om een microfoon, muziekinstrument of audio-apparaat (CD-speler bijvoorbeeld) op het toestel aan te sluiten. De aansluiting ondersteunt zowel XLR als ongebalanceerde 6.3mm stekkers.

2. GAIN

Bepaalt het basisvolume van elk kanaal. Stel ze af op het gewenste volume. Wanneer het volumeniveau te hoog wordt, zal het piek-LED indicatorlampje gaan knipperen.

Draaien om de hoge tonen in te stellen met 15dB bij 12KHz.

4. MID REGELAAR

Draai om de middentonen aan te passen met 15dB op 2.5KHz.

Draaien om de lage tonen aan te passen met 15dB bij 80Hz.

6. AUX REGELAAR

Draaien om het uitgangsniveau van het AUX-signaal in te stellen.

7. FX

Draaien om het niveau in te stellen dat naar de interne FX wordt gestuurd.

8. PIEK LED INDICATOR

Als het volume van het ingangssignaal te hoog is, zal het LED-lampje gaan knipperen. Draai in dat geval de versterkingsregelaar tegen de klok in om het volume te verlagen.

9. PAN

Dit is de "panorama" regelaar of balansregelaar, die de positie van het signaal binnen het stereobeeld bepaalt. Wanneer u in subgroepen werkt, kunt u de panregelaar gebruiken om het signaal aan slechts één uitgang toe te wijzen, wat u extra flexibiliteit geeft in opnamesituaties.

10. MUTE

De mute-schakelaar verbreekt het signaal vóór de fader van het kanaal, waardoor dat kanaal in de hoofdmix wordt gemuted. De AUX signalen die op post-fader zijn ingesteld worden voor dat kanaal ook gedempt, terwijl de pre-fader monitorsignalen actief blijven ongeacht of het kanaal gedempt is of niet.

11. PFL

Druk op deze toets om PRE FADER LISTENING in te schakelen. Hiermee kunt u naar een kanaalsignaal luisteren, zonder het hoofduitgangssignaal te beïnvloeden.

12. L/R

Druk hierop om het corresponderende kanaal naar de hoofduitgang te zenden.

13. G1/G2

Druk hierop om het signaal naar de G1/G2 fader te leiden.

14. KANAALFADER

Schuif om het (volume)niveau van het kanaalsignaal in te stellen. Gebruik deze faders om de balans tussen de verschillende kanalen te regelen.

15. STEREO INGANG

Ingangen voor aansluiting op apparaten op lijnniveau (bv. elektrisch keyboard) via 6.35-pluggen. Indien enkel aangesloten op de L (MONO) jack, zal de mixer hetzelfde mono signaal uitsturen naar de L en R outputs.

16. CD/TAPE INVOER & UITVOER

RCA-aansluitingen voor aansluiting op afspeelapparatuur, zoals CD-spelers, enz. Gebruik de banduitgang voor aansluiting op bijvoorbeeld een tapedeck voor opnametoepassingen.

17. AUX/SEND

De AUX/send 6.3mm aansluiting voert de master AUX mix (van de AUX regelaars van de kanalen).

18. RETURN

Ongebalanceerde 6.3mm jack, om het retoursignaal van een extern effectapparaat (reverb, delay) te ontvangen.

19. G1/G2

6.3mm jack uitgang voor G1/G2 signaal.

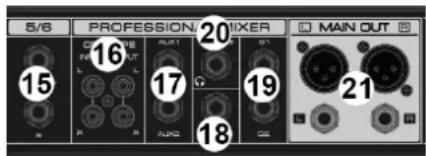

20. HOOFDTELEFOONUITGANG

6.3mm hoofdtelefoonaansluiting.

1 MIC / LINE MIC 2 3 4 5 6 7 8 9 10 11 12 13 14

5/6 PROFESSION 20 21 MAIN OUT 15 16 17 18 19 21

21. MAIN UITGANGEN

XLR- en 6.3 mm jack-uitgangen, voor aansluiting van een actieve luidspreker of versterker.

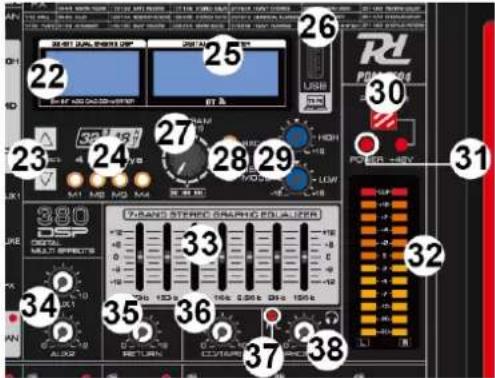

22. DSP DISPLAY

Weergave van de 380 DSP-effecten.

23. SELECT KNOPPEN

Druk op omhoog/omlaag om het gewenste DSP-effect te kiezen.

24. MEMORY KNOPPEN

Indrukken om één van de 4 opgeslagen DSP-instellingen op te roepen.

25. MP3 DISPLAY

Display met bijvoorbeeld de naam van het liedje, de speelduur, enz.

26. USB POORT

USB-ingangspoort voor MP3-invoer of computeraansluiting.

27. MP3 BEDIENINGSKNOP

Draaien om een vorig of volgend nummer te kiezen. Indrukken om het afspelen te (her)starten/pauzeren.

28. REC EN REPEAT/MODE KNOPPEN

REC: Lang indrukken om de opnamefunctie te starten. Kort indrukken om de opname te beëindigen en de opgenomen audio af te spelen. Tijdens het afspelen van de opgenomen audio, kort indrukken om over te schakelen naar de USB-modus. Bij het afspelen van USB, kort indrukken om over te schakelen naar het afspelen van opgenomen audio. REP/MODE: Kort indrukken om van modus te veranderen (USB, BT, REC). Lang indrukken om van herhaalmodus te veranderen (ALL, ONE).

29. MP3 EQ-REGELAAR

Twee-bands equalizer voor de MP3-speler.

30. +48V PHANTOM KNOP/LED

Wanneer deze functie wordt ingeschakeld, gaat het +48V-LED-lampje branden, waardoor DC+48V fantoomvoeding wordt geleverd aan de XLR-stekker van de mono microfooningang. Schakel deze functie in wanneer u een condensatormicrofoon gebruikt die van fantoomvoeding wordt voorzien.

31. STROOMINDICATOR

Licht op wanneer de stroom is ingeschakeld.

32. NIVEAU-INDICATOR

Toont het niveau van de hoofduitgang. Stel de volumeregelaars in om het niveau te verlagen als de indicator rood oplicht.

7-bands equalizer voor het aanpassen van het geluidssignaal dat naar de hoofduitgang wordt gezonden.

34. AUX1 & AUX2

Draaien om het volumeniveau van de uitgangen AUX1 en AUX2 in te stellen.

35. RETURN REGELAAR

Draaien om het niveau van het retoursignaal in te stellen.

36. CD/TAPE-BEDIENING

Draaien om het uitgangsniveau van het CD/TAPE-kanaal in te stellen.

37. PFL INDICATOR

Licht deze op na het activeren van de PFL-functie.

38. HOOFDTELEFOONBEDIENING

Draai aan deze knop om het signaalniveau in te stellen dat naar de uitgang van de telefoon wordt gestuurd.

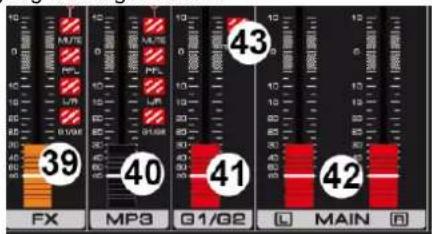

39. FX FADER

Schuif om het ingangseffect te regelen.

40. MP3 FADER

Schuif om het volumeniveau van de MP3 te regelen.

41. G1/G2 FADER

Schuif om het G1/G2-groepsvolumeniveau te regelen.

42. MAIN MIX FADER

Schuif om het hoofdvolumeniveau (master) te regelen.

43. G1/G2 TO MAIN

Druk hierop om het G1/G2-signaal door te sturen naar de uitgang van het hoofdkanaal.

44. AC-INGANG EN ZEKERINGHOUDER

Stopcontact voor het aansluiten van het bijgeleverde netsnoer (boven). Voor instructies over het vervangen van de zekering (onder), zie "VERVANGEN ZEKERING".

45. STROOMSCHAKELAAR

Schakelaar om het apparaat aan/uit te zetten.

VERVANGEN ZEKERING

Indien de zekering defect is, dient u de zekering te vervangen door een zekering van hetzelfde type en waarde. Voor het vervangen van de zekering, schakel eerst de stroom uit en volg de onderstaande stappen. Procedure:

Stap 1: Open de zekeringhouder op het achter paneel met een passende platte schroevendraaier.

Stap 2: Verwijder de oude zekering uit de zekeringhouder.

Stap 3: Installeer de nieuwe zekering in de zekeringhouder.

Stap 4: Plaats de zekeringhouder in de behuizing.

BT STREAMING

Druk herhaaldelijk op de MODE-toets om de BT-modus te selecteren. Nu kan de mixer gevonden worden door het mobiele apparaat met als doel te streamen. Wanneer het koppelen is gelukt, zal er een geluid klinken.

22 25 26 30 31 23 24 27 28 29 33 32 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

POWER ON OFF AC INPUT/ FUSE 45 44 AC 100-240V/30-50Hz
