GEBRUIKSAANWIJZING RioScan iCR6307AS Renkforce

NL Gebruiksaanwijzing

Gebruik de streepjescodescanner voor het snel en betrouwbaar lezen van gangbare 1D-streepjescodes, zoals bijv. UPC, EAN of ISSN streepjescodes. De geïntegreerde accu heeft voldoende capaciteit voor 20.000 - 25.000 leesprocessen. De streepjescodescanner, hierna aangeduid met scanner, is ideaal voor het mobiele gebruik in winkels, magazijnen of kantoren dankzij zijn draadloze reikwijdte van ca. 100 m. De gegevens kunnen worden overgedragen via Bluetooth ^® klasse 1. Bij gegevensoverdracht via een kabel dienen aangesloten mobiele apparaten de OTG-functie te ondersteunen. In het interne geheugen van 1 MB kunnen tot wel 65.000 EAN13-streepjescodes worden opgeslagen of aan een mobiel apparaat met OTG- of Bluetooth ^® -functie worden verzonden om te worden uitgelezen.

Het is alleen geschikt voor gebruik in gesloten ruimten. Outdoor gebruik is niet toegelaten. Contact met vocht, bijvoorbeeld in de badkamer, moet worden vermeden.

Om veiligheids- en goedkeuringsredenen mag het product niet omgebouwd of verandert worden. Indien het product voor andere doeleinden wordt gebruikt dan hiervoor beschreven, kan het product worden beschadigd. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schok enzovoort. Lees de gebruiksaanwijzing volledig door en bewaar ze goed. Het product mag alleen samen met de gebruiksaanwijzing aan derden ter beschikking worden gesteld. Het product voldoet aan de nationale en Europese wettelijke voorschriften. Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Bluetooth ^® is een geregistreerd merk van Bluetooth SIG, Inc.

Leveringsomvang

• Streepjescodescanner
  • Oplaadstation met USB-kabel
• Smartphonehouder

• Micro-USB-kabel

• 3 x schroeven
  • Montageplaat

• Korte handleiding
• Gebruiksaanwijzing

Actuele handleiding

U kunt de actuele handleiding downloaden via de link www.conrad.com/downloads of scan de QR-code. Volg de instructies op de website.

Uitleg van symbolen

Het symbool met een uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die moeten worden nageleefd.

Het "pijl"-symbool ziet u, wanneer u bijzondere tips en aanwijzingen voor de bediening zult verkrijgen.

Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Indien de veiligheidsinstructies en de aanwijzingen voor een julste bedlening in deze gebruiksaanwijzing niet worden opgevolgd, kunnen wij niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan apparatuur of persoonlijk letsel. Bovendien vervalt in dergelijke gevallen de garantie.

a) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet zomaar rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Beschem het product tegen extreme temperaturen, direct zonlicht, sterke schokken, hoge luchtvochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Zet het product niet onder mechanische druk.

• Wanneer het niet langer mogelijk is om het apparaat veilig te bedienen, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilige bediening kan niet langer worden gegarandeerd wanneer het product:

• zichtbaar is beschadigd,

• niet langer op juiste wijze werkt,
• gedurende een lange periode is opgeslagen onder slechte omstandigheden, of
• onderhevig is geweest aan ernstige vervoergerelateerde druk.

- Behandel het apparaat met zorg. Door schokken, botsingen of zelfs een val van een beperkte hoogte kan het product beschadigen.

- Neem alstublieft ook de veiligheids- en gebruiksaanwijzingen van alle andere apparaten in acht die met het product zijn verbonden.

- Gevaar voor letsel! Richt het product nooit op personen of dieren.

- Raadpleeg een expert wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het apparaat.

- Onderhoud, aanpassingen en reparaties mogen alleen uitgevoerd worden door een expert of in een daartoe bevoegde winkel.

• Als u nog vragen heeft die niet in deze gebruiksaanwijzingen beantwoord worden, neem dan contact op met onze technische klantendienst of ander technisch personeel.
• Let op, LED-licht:
• Kijk niet in de led-lichtstraal!
• Kijk niet direct en ook niet met optische instrumenten

b) Accu's

• De oplaadbare batterij is ingebouwd in de product en kan niet worden vervangen.
• Beschadig nooit de oplaadbare batterij. Het omhulsel van de oplaadbare batterij beschadigen kan explosiegevaar of brand veroorzaken!
• U mag de contactpunten van de oplaadbare batterij nooit kortsluiten. Gooi nooit de batterij of de product in het vuur. Er bestaat gevaar op brand of explosie!
• Laad de oplaadbare batterij regelmalig op, zelfs wanneer u de product niet gebruikt. Vanwege de technologie van de oplaadbare batterij, hoeft u de oplaadbare batterij niet eerst te ontladen.
• Laad de oplaadbare batterij van de product nooit zonder toezicht op.
• Plaats de product tijdens het opladen op een oppervlak dat niet hittegevoelig is. Het is normaal dat een zekere hoeveelheid hitte vrijkomt tijdens het opladen.

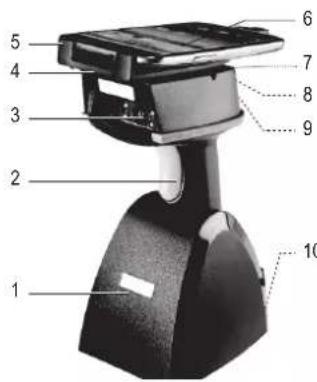

Bedieningselementen

1 Oplaadstation
2 Activeringsknop
3 Scanvenster
4 Montageplaat
5 Smartphonehouder
6 Smartphone (ter illustratie, niet inbegrepen)
7 Micro-USB-poort (onzichtbaar, niet afgebeeld)
8 Schulifknop O C (onzichtbaar, niet afgebeeld)
9 LED-indicator (onzichtbaar, niet afgebeeld)
10 Knop Push ON (onzichtbaar, niet afgebeeld)

Streepjescodescanner opladen

De accu van het product dient voor de eerste ingebruikname te worden opgeladen. De scanner hoeft om te worden opgeladen niet aan te staan. Als de scanner uit staat, wordt de laadstatus echter niet weergegeven.

Als de accu niet meer voldoende is geladen, knippert de LED-indicator (9) op de scanner oranje. Laad de accu direct op. Mocht het product reeds vanzelf zijn uitgegaan (sleep-modus), dient u het eerst volledig op te laden voordat u het weer in gebruik neemt, d.w.z. voordat u het weer inschakelt met de activeringsknop (2). Ga voor het opladen als volgt te werk:

• Zet de scanner aan met de knop Push ON (10). Deze is verzonken in de behuizing aan de onderkant van de scanner. Gebruik een hulpmiddel zoals een pen om deze knop in te drukken.
• Sluit de USB-kabel van het oplaadstation (1) aan op de USB-A-poort van een computer of USB-netadapter. Plaats het oplaadstation op een vlakke ondergrond.
• Plaats de scanner in het oplaadstation. Zorg ervoor dat de aan de onderkant van de scanner aanwezige contactpunten schoon zijn en in contact staan met die van het oplaadstation.
• Zet de schuifknop O C (7) in de stand "C".
• Het knipperen van de LED-indicator (9) geeft aan dat de interne accu wordt opgeladen. Afhankelijk van de laadtoestand duurt het opladen ongeveer 4 tot 5 uur.
• De geïntegreerde accu is compleet opgeladen als de LED-indicator continu oranje brandt.

Verbreek de verbinding van het product met de USB-stroombron zodra de indicator de volle laadtoestand aangeeft. Het product is nu volledig opgeladen en gereed voor gebruik.

De scanner gaat tijdens het opladen van de geïntegreerde accu niet automatisch in de slaapstand.

- Het oplaadstation kan tegelijkertijd ook een via de USB-kabel op de scanner aangesloten mobiele apparaat (Android) opladen. Lees in het hoofdstuk "Montageplaat, smartphonehouder en mobiele apparaat monteren" na hoe men de aansluiting tot stand brengt.

Batterijstatus

U kunt informatie over de status van de batterij ook op een aangesloten mobiel apparaat laten weergeven. U kunt daarbij zelf instellen hoe dat wordt gedaan. Scan de desbetreffende configuratie-streepjescode in het hoofdstuk "Battery information" in de bij dit product meegeleverde korte handleiding van de fabrikant.

• Scan de eerste streepjescode om de batterijstatus op uw mobiele apparaat weer te geven.
• Scan de tweede streepjescode "Enable" om de batterijstatus automatisch te laten actualiseren. Uw mobiele apparaat geeft dan om de 30 seconden de actuele batterijstatus aan.
• Scan de derde streepjescode "Disable" om de weergave van de batterijstatus uit te schakelen. Uw mobiele apparaat geeft dan niet langer de batterijstatus van de scanner weer.
• De batterijstatus zelf wordt met nummers aangegeven. Lees in de navolgende lijst welk nummer overeenkomt met welke stand van de batterij.

4 = 80 % - 100 %

3 = 55 % - 80 %

2 = 30 % - 55 %

1 = 10 % - 30 %

0 = minder dan 10% (De batterij is bijna leeg. Laad de batterij onmiddellijk op.)

Montageplaat, smartphonehouder en mobiele apparaat monteren

U kunt een passend mobiel apparaat (maar geen tablet) op de scanner monteren. U dient in dat geval bij de montage de volgende stappen in acht te nemen.

• Sluit de rechte micro-USB-stekker van de meegeleverde USB-kabel aan op de micro-USB-poort (7) van de scanner.
• Leid de USB-kabel naar buiten door een van de kabeldoorvoeren in de kop van de scanner. Daarop kan dan een mobiel apparaat met OTG-ondersteuning worden aangesloten. Zie daartoe ook de meegeleverde korte handleiding van de fabrikant.

Als u de schuifknop O C (7) in de stand "C" zet, wordt bij het laden van de scanner ook de accu van het aangesloten mobiele apparaat opgeladen.

- In de montageplaat (4) zijn er drie schroeven voorgeïnstalleerd.

- Schroef de montageplaat met de meegeleverde schroeven en een geschikte kruiskopschroevendraaier in de juiste richting rechtstreeks op de bovenkant van de scanner. De voorgeïnstalleerde schroeven dienen naar boven te wijzen.

- Plaats de drie sleutelgatopeningen in de smartphonehouder (5) over de drie schroeven op de montageplaat (4). Schuif de smartphonehouder in de richting van het smallere gedeelte van de sleutelgatopeningen tot deze vastklikt.

- Nu kunt u uw mobiele apparaat in de houder monteren.

- Verwijder daartoe de doorzichtige beschermfolie op het kleefpad door dit ervan af te trekken. Verwijder indien nodig beschermhoezen of eventueel andere accessoires van het mobiele apparaat. Plaats de scanner op de achterkant van uw mobiele apparaat met de bevestigingsnokken aan de kant van het mobiele apparaat. Druk de zuignappen en het kleefpad stevig vast, om beide delen veilig met elkaar te verbinden.

- Verwijder de scanner weer van de smartphonehouder of samen met de houder van de smartphoneplaat van uw mobiele apparaat, wanneer u het niet meer nodig heeft. Het kleefpad is herbruikbaar.

Instellen van de overdrachtsmodus

• De scanner kan draadloos via Bluetooth of verbonden via een USB-kabel gegevens naar een mobiel apparaat overdragen. De overdrachtsmodus kan worden ingesteld. Standaard is de draadloze overdrachtsmodus ingesteld. Om een mobiel apparaat met OTG-ondersteuning via een kabel te gebruiken, zet u de USB-overdrachtsmodus aan.
• Scan de configuratie-streepjescode "wired OTG communication mode" (via kabel) in de meegeleverde korte handleiding van de fabrikant. Nadere informatie over het scannen van configuratie-streepjescodes is te vinden in het hoofdstuk "Instellingen uitvoeren".
• Om de Bluetooth-overdrachtsmodus in te stellen, scant u de streepjescode "wireless BT communication (default)" (draadloos).

Scanner en mobiele apparaat via Bluetooth® koppelen

Aan te sluiten mobiele apparaten moeten minstens één van de volgende Bluetooth ^2 -profielen ondersteunen: Bluetooth ^® HID of Bluetooth ^® SPP profiel.

Bluetooth® instellen

Zorg ervoor dat uw mobiele apparaat en de geïnstalleerde software de Bluetooth ^2 -profielen HID of SPP ondersteunt. Als u niet zeker weet welk profiel wordt ondersteund, probeer dan altijd eerst een koppeling met het HID-profiel. Als dit niet lukt, activeer dan het SPP-profiel. Nadere informatie over het scannen van configuratie-streepjescodes is te vinden in het hoofdstuk "Instellingen uitvoeren".

• Scan om het HID-profiel te activeren de streepjescodes A1 en A2 in de meegeleverde Engelstalige handleiding van de fabrikant.
• Scan om het SPP-profiel te activeren de streepjescodes B1 en B2 in de meegeleverde Engelstalige handleiding van de fabrikant.
  • Activeer Bluetooth® op uw mobiele apparaat. Kijk hiervoor ook in de gebruiksaanwijzing van uw mobiele apparaat. Volg de koppelingsinstructies op het display. De LED-indicator (9) brandt tijdens het koppelingsproces rood. Deze gaat uit als de koppeling succesvol was en er tussen beide een verbinding bestaat. De scanner is nu klaar voor gebruik en kan streepjescodes lezen en gegevens overdragen via de Bluetooth®-verbinding.

Als de Bluetooth ^x -verbinding tijdens het overdragen van gegevens wordt onderbroken, probeert het apparaat opnieuw een verbinding tot stand te brengen. Breng de scanner weer binnen het bereik van de computer of het mobiele apparaat. Koppel indien nodig de apparaten nogmaals.

- Om de scanner te resetten scant u de configuratie-streepjescodes in het hoofdstuk "Reset Configuration to Defaults" in de meegeleverde Engelstalige korte handleiding in de volgorde van A1 tot A8 of B1 tot B8.

Ingebruikname

- Voordat u de scanner in gebruik neemt, dient u de instructies met betrekking tot de scannerinstellingen in het hoofdstuk "Instellingen uitvoeren" in acht te nemen.

- Druk op de knop Push ON (10) om de scanner aan te zetten. Deze is verzonken in de behuizing aan de onderkant van de scanner.

- Zet de schuifknop O C (8) in de stand "O".

- Open op uw gegevensverwerkende (mobiele) apparaat een document waarin de streepjescode dient te worden ingelezen. De barcode wordt daar ingevoegd waar de cursor knippert.

- Richt het scanvenster (3) op een in te lezen streepjescode en druk op de activeringsknop (2) om eenscan te starten. U hoort 2 korte geluidssignalen en de LED-indicator (9) knippert eventjes.

- Positioneer het scanvenster (6) met voldoende afstand en onder een hoek van ca. 30° - 60° op de streepjescode. Afhankelijk van de grootte en specificatie van de streepjescode dient de afstand van de lezer tot de streepjescode individueel te worden aangepast. Neem voor het instellen van de richting van de leeseenheid de volgende afbeelding in acht.

Houd de scanner tijdens het scannen nooit onder een rechte hoek ten opzichte van de te lezen streepjescode, maar onder een juiste scanhoek.

a) Wisselen van scanmodus

• De scanner beschikt over twee scanmodi. In de overdrachtsmodus (data transmission mode) worden ingelezen gegevens rechtstreeks overgedragen naar het aangesloten mobiele apparaat, of de gegevens worden tijdelijk opgeslagen in het interne geheugen, bijvoorbeeld als de scanner zich buiten het zendbereik van een verbonden mobiel apparaat bevindt. De gegevens worden dan op een later tijdstip, als er weer een draadloze verbinding bestaat, automatisch overgedragen naar het mobiele apparaat. Standaard is de overdrachtsmodus ingesteld.
• In de opslagmodus (data storage mode) worden de gegevens eerst in het interne geheugen van de scanner opgeslagen. U kunt deze dan later overzetten naar een leesapparaat.

• Om van scanmodus te wisselen, scant u de gewenste configuratiecode.

• Scan de configuratie-streepjescode "Data Storage mode (Batch Mode)" in de meegeleverde korte handleiding van de fabrikant om naar de opslagmodus te gaan.

• Scan de configuratie-streepjescode "Data Transmission mode (Default)" in de meegeleverde korte handleiding van de fabrikant om naar de overdrachtsmodus te gaan.

- U kunt alleen van scanmodus wisselen als er zich geen gegevens in het interne geheugen bevinden. Als er wordt geprobeerd van scanmodus te wisselen terwijl er nog gegevens in het geheugen zijn opgeslagen, dan gaat de rode / oranje LED-indicator (9) knipperen en er klinkt een langdurig geluidssignaal. Het wisselen is mislukt.

b) Opgeslagen gegevens overdragen

- Om gegevens in het interne geheugen over te dragen naar een leesapparaat scant u de configuratie-streepjescode "Transmit memory data" in de meegeleverde korte handleiding van de fabrikant. De groene / oranje LED-indicator (9) knippert eventjes en er klinken drie geluidssignalen.

Beide apparaten dienen zich binnen elkaars zendbereik te bevinden of er dient een USB-verbinding te bestaan.

c) Opgeslagen gegevens wissen

• Om van scanmodus te wisselen, of nadat de gescande gegevens vanuit het interne geheugen zijn overgedragen, dient het geheugen te worden gewist. U kunt anders niet van scanmodus wisselen en ook geen streepjescodes meer scannen.
• Om gegevens in het interne geheugen te wissen, scant u de configuratie-streepjescode "Clean memory data" in de meegeleverde korte handleiding van de fabrikant. De groene / oranje LED-indicator (9) knippert eventjes en er klinken drie geluidssignalen. De opgeslagen gegevens worden gewist.

Tips en hints

• Zorg ervoor dat de te lezen streepjescode schoon is.
• De te lezen barcode moet volledig zichtbaar zijn.
• Neem de hoek en de afstand in acht.
• Houd de leeseenheid horizontaal op de streepjescode.
• Controleer bij iedere hernieuwde inschakeling de instellingen, om foutieve resultaten uit te sluiten.

Betekenissen van de LED-indicator (9)

LED brandt oranje De accu is volledig opgeladen.

LED knippert oranje opladen / accu bijna leeg

LED brandt rood niet verbonden / niet klaar voor gebruik

LED brandt groen streepjescode succesvol gelezen

LED brandt oranje streepjescode succesvol gelezen (in opslagmodus)

Als de scanner is aangesloten op een mobiel apparaat met iOS en in het oplaadstation (1) wordt geplaatst, kan er op het scherm van het mobiele apparaat een foutmelding verschijnen. Verwijder de scanner uit het oplaadstation en plaats deze er opnieuw in.

Instellingen uitvoeren

De scanner kan aan uw toepassingsgebied worden aangepast. De volgende beschrijving heeft deels betrekking op de extra meegeleverde korte Engelstalige handleiding van de fabrikant. Hierin bevinden zich alle voor de configuratie benodigde streepjescodes. Scan de desbetreffende streepjescodes met de scanner om de instellingen uit te voeren. De configuratiecodes staan gedeeltelijk naast elkaar vermeld. In dat geval dienen de codes die u niet wilt scannen met uw hand of een stuk papier te worden afgedekt. Standaard zijn alle notaties geactiveerd. U kunt deze individueel de-/activeren.

1. Start de scanner in overdrachtsmodus (Data Transmission mode).
2. Begin met de instelling van een notatie door het scannen van de streepjescode Start Configuration in de meegeleverde korte handleiding.
3. Kies de in te stellen notatie in de meegeleverde korte handleiding.
4. Activeer een notatie door het scannen van de streepjescode "ENABLE".
5. Deactiveer een notatie door het scannen van de streepjescode "DISABLE".
6. Beëindig de instelling van een notatie door het scannen van de streepjescode End Configuration.

Samenvatting van de instellingen

a) Landinstelling van het toetsenbord

• Selecteer en scan de voor uw landinstelling benodigde streepjescode in het hoofdstuk "Keyboard Country (Wired OTG mode only)" in de meegeleverde Engelstalige korte handleiding. U hoort een karakteristiek geluidssignaal om het succesvolle lezen te bevestigen.
• Er zijn landstreepjescodes beschikbaar voor de Verenigde Staten, Noorwegen, Duitsland, Zweden, Denemarken, Zwitserland, Italië, Frankrijk, Vietnam, Spanje, Portugal en Hongarije.

Zorg ervoor dat uw mobiele apparaat staat ingesteld op de toetsenbordinstelling US. De volgende tekens worden over het algemeen ondersteund voor de landinstelling "US": @ | S # { } [ ] = / ' \ < > \~. Bij de toetsenbordinstelling voor andere landen kan dit niet zonder problemen worden gegarandeerd.

b) Scanner resetten naar de standaardinstellingen

Bij invoerproblemen kunt u de scanner resetten.

• Scan de configuratiecodes A1 tot A8 in het hoofdstuk "Reset Configuration to Default" in de meegeleverde Engelstalige korte handleiding in de natuurlijke volgorde, om de configuratie van het HID-profiel te resetten.
• Scan de configuratiecodes B1 tot B8 in het hoofdstuk "Reset Configuration to Default" in de meegeleverde Engelstalige korte handleiding in de natuurlijke volgorde, om de configuratie van het SPP-profiel te resetten.
• De scanner wordt in beide gevallen gereset naar de standaardinstellingen.

c) Gegevensoverdrachtssnelheid ("Transmission Speed")

Om het verlies van gegevens te vermijden, dient u op de scanner de voor uw mobiele apparaat juiste snelheid in te stellen. Het apparaat is standaard ingesteld op de middelste snelheid . Gebruik de standaardinstelling en test uw apparaat door het inlezen van enkele streepjescodes in de overdrachtsmodus. Als de gegevens onvolledig worden overgedragen, dient u de overdrachtssnelheid met één stapje te verminderen. Als dat niet voldoende is, vermindert u deze met nog een stapje totdat de gegevens zonder fouten worden overgedragen.

- Scan om de overdrachtssnelheid aan te passen de configuratie-streepjescodes in het hoofdstuk "Transmission Speed" in de korte handleiding van de fabrikant. U vindt er configuratiecodes voor hoge, middelhoge, langzame en drie zeer lage overdrachtssnelheden.

→ Merk op dat afhankelijk van het Bluetooth *-profiel niet elke mogelijke overdrachtssnelheid kan worden gebruikt. Details vindt u in de korte handleiding van de fabrikant.

Instellen van de notaties

Instellingen Functie
Instelling van de 1D notaties 1
Industrial 2 of 5Set the Minimum Length to 6 digitsENABLE / DISABLE	Industrial 2 of 5 lengte 6 of 2 activeren / deactiveren
De cijferlengte van de notatie Industrial 2 of 5 is instelbaar op een minimum van twee. Scan de streepjescodes 1-6 in het laatste hoofdstuk aan de linkerkant van de meegeleverde korte handleiding van de fabrikant (pagina 7) om de minimale lengte van een te lezen streepjescode van de notatie Industrial 2 of 5 op twee (linker kolom) of zes (rechter kolom) in te stellen.
ISSN ENABLE / DISABLE ISSN activeren / deactiveren
ISBN ENABLE / DISABLE ISBN activeren / deactiveren
Interleaved 25 ENABLE / DISABLE Interleaved 25 activeren / deactiveren
Matrix 25 ENABLE / DISABLE Matrix 25 activeren / deactiveren
Instelling van de 1D notaties 2
GS1-Databar (RSS) ENABLE / DISABLE GS1-databar (RSS) activeren / deactiveren
GS1-Databar (RSS-Limited) ENABLE / DISABLE GS1-databar (RSS-Limited) activeren / deactiveren
GS1-Databar (RSS-Expand) ENABLE / DISABLE GS1-databar (RSS-Expand) activeren / deactiveren
CODE 93 ENABLE / DISABLE CODE 93 activeren / deactiveren
Instelling van de 1D notaties 3
Industrial 25 ENABLE / DISABLE	Industrial 25 activeren / deactiveren
MSI ENABLE / DISABLE	MSI activeren / deactiveren
CODE 128 ENABLE / DISABLE	CODE 128 activeren / deactiveren
GS1-128 UCC/EAN-128 ENABLE / DISABLE	UCC/EAN-128 activeren / deactiveren
CODE 11 ENABLE / DISABLE	CODE 11 activeren / deactiveren
CODABAR ENABLE / DISABLE	Codabar activeren / deactiveren
CODE 39 ENABLE / DISABLE CODE 39 activeren / deactiveren
Instelling van de 1D notaties 4
EAN-8 ENABLE / DISABLE	EAN-8 activeren / deactiveren
EAN-13 ENABLE / DISABLE	EAN-13 activeren / deactiveren
UPC-E ENABLE / DISABLE	UPC-E activeren / deactiveren
UPC-A ENABLE / DISABLE	UPC-A activeren / deactiveren
CODE 39 FULL ASCII ENABLE / DISABLE	CODE 39 FULL ASCII activeren / deactiveren
CODE 39 Transmit Start/Stop Character ENABLE / DISABLE	CODE 39 Transmit Start/Stop Character activeren / deactiveren

Onderhoud en reiniging

• Verbreek voor iedere reiniging de verbinding met de laadstroomvoorziening.
• Gebruik in geen geval agressieve schoonmaakmiddelen, schoonmaakalcohol of andere chemische oplossingen omdat dit schade toe kan brengen aan de behuizing en zelfs afbreuk kan doen aan de werking van het product.
• Gebruik een droog, pluisvrij doekje om het product mee schoon te maken. Druk tijdens het reinigen niet te stevig op het oppervlak om krassen te voorkomen.
• Stof kan zeer eenvoudig worden verwijderd met een schone, zachte borstel met lange haren.
  • Dompel het product niet onder in water.

Conformiteitverklaring (DOC)

Bij deze verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dat dit product voldoet aan de richtlijn 2014/53/EG.

Klik voor het lezen van de volledige tekst van de conformiteitsverklaring op de volgende link: www.conrad.com/downloads Selecteer een taal door op het vlagsymbool te klikken en vul het bestelnummer van uw product in het zoekveld in; vervolgens kunt u de EG-conformiteitsverklaring als PDF-bestand downloaden.

Verwijdering

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Als het product niet meer werkt, moet u het volgens de geldende wettelijke bepalingen voor afvalverwerking inleveren.

Zo vervult u uw wettelijke verplichtingen en draagt u bij tot de bescherming van het milieu.

Technische gegevens

Bedrijfsspanning....5 V/DC

Bedrijfsstroom....max. 250 mA

Laadstroom....tot max. 500 mA

USB kabellengte....ca. 1,5 m

Geïntegreerde accu....ingebouwde Ni-MH-accu (niet verwijderbaar)2 x 1,2 V (AA), 2 x 1150 mAh

Intern geheugen....1 MB (tot max. 65.000 gegevenssets EAN 13 streepjescodes kunnen worden opgeslagen)

Bedrijfsduur....meer dan 25.000 leesprocessen (na volledige oplading)

Oplaadtijd....ca. 4 tot 5 uur (volledige oplading)

Draadloze reikwijdte....100 m in het vrije veld

Werkfrequentie....2,4 GHz

Bluetooth ^ -klasse....Klasse 1 (tot max. 100 mW)

Bluetooth ^ -profielen....minstens HID of SPP nodig (iOS en Android)

Bluetooth ^ -versie....v2.1 (alle Android-apparaten communiceren via Bluetooth ^ behalve Xiaomi Redmi)

Kabelcommunicatie....USB OTG-kabel (aan te sluiten apparaat moet Android OTG ondersteunen)

Type scanelement....rode LED ( golflengte 610 nm - 640 nm)

Scherptediepte....UPCA (13 mil): 30 mm - 600 mmEAN13 (13 mil): 30 mm - 590 mm

Beste resolutie....4 mil

Omgevingsverlichting....0 - 100.000 Lux

Benodigd contrast....≥30 % (tussen ondergrond en streepjescode)

Symbologieën....EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, Code 128, Code 93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Matrix 2 of 5, GS1 Databar, Code 39, Code 11, MSI

Scansnelheid....300 scans / seconde

Scanhoek....Pitch ± 60^ @ 0° Roll en 0° Skew, Roll ± 30^ @ Pitch en 0° Skew, Skew ± 60^ @ Roll en 0° Pitch

Ondersteunde besturingssystemen....Android 2.x, Android 3.x, 4.x Android, Android 5.x, 6.x Android en alle iOS, waaronder iOS 9.3

Gebruiksomstandigheden....0 tot +50 °C, 5 - 95 % rV (niet condenserend)

Opslagomstandigheden....-10 tot +60 °C, 5 - 95 % rV (niet condenserend)

Afmeting (B x H x D)....60 x 203 x 95 mm

Gewicht....202 g ± 5 g (scanner)225 g ± 5 g (oplaadstation)

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie komt bij het afdrukken overeen met de technische norman op het afdrukken.
