Producttype	Mechanische naaimachine
Merk	Bernina
Model	86
Afmetingen (L x B x H)	42 x 18 x 30 cm
Gewicht	10 kg (ongeveer)
Voeding	220-240 V, 50/60 Hz
Motorvermogen	100 W
Maximale naaisnelheid	1000 steken per minuut
Steeksoorten	Rechte steek, zigzagsteek, knoopsgatsteek, decoratieve steken
Aantal steken	10 ingebouwde steken
Maximale steekbreedte	5 mm
Maximale steeklengte	4 mm
Automatisch inrijgen	Nee (handmatig inrijgen)
Spoel	Horizontale spoelcassette
Transport	Verstelbare transporteur
Inbegrepen accessoires	Rimpelaar #86, persvoeten, naalden, schroevendraaier
Speciale functies	Mogelijkheid om tegelijkertijd te rimpelen en te naaien met accessoire #86
Onderhoud en reiniging	Regelmatig het spoelgebied en de naaldplaat stofvrij maken. Olieën volgens instructies.
Veiligheid	Stroom uitschakelen voor onderhoud. Niet gebruiken met gebogen naalden.
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar bij erkende Bernina-dealers.

Veelgestelde vragen - 86 BERNINA

Hoe rijg ik de naald in van de Bernina 86?

Leid de draad door de bovenste geleiders, daarna door de spanner, dan door de draadopneemhefboom, en ten slotte van voren naar achteren door het naaldoog. Volg het inrijgschema op de machine.

Hoe stel ik de draadspanning in?

Gebruik het spanningswieltje aan de zijkant van de machine. Draai met de klok mee om de spanning te verhogen, tegen de klok in om te verlagen. Test op een stukje stof.

Wat te doen als de machine steken overslaat?

Controleer of de naald recht en goed ingebracht is. Vervang deze als hij bot of gebogen is. Zorg dat de draad correct is ingeregen en de spanning is aangepast aan de stof.

Hoe maak ik het spoelgebied schoon?

Schakel de machine uit. Verwijder de naaldplaat en de spoel. Gebruik een klein borsteltje om stof en pluisjes te verwijderen. Plaats de spoel terug en schroef de plaat vast.

Hoe installeer ik de rimpelaar #86?

Zet de voethendel in de hoge stand. Bevestig de rimpelaar rechts onderaan, door de transmissievork om de bevestigingsschroef te plaatsen. Laat de vergrendelingshendel zakken om hem vast te zetten.

Waarom raakt de spoeldraad in de war?

Zorg dat de spoel correct in het huisje is geplaatst en dat de draad in de juiste richting uitkomt. Controleer of de spoeldraadspanning goed is ingesteld (kleine schroef op het huisje).

Hoe vervang ik de naald?

Schakel de machine uit. Draai de bevestigingsschroef van de naald los met een schroevendraaier. Verwijder de oude naald en plaats de nieuwe (platte kant naar achteren). Draai de schroef vast.

Welke soorten stof kan ik naaien met de Bernina 86?

De machine is geschikt voor middelzware stoffen zoals katoen, linnen en synthetische stoffen. Voor dikke stoffen (spijkerstof) of zeer dunne stoffen (zijde) gebruikt u een geschikte naald en past u de druk aan.

Hoe stel ik de steeklengte in?

Gebruik de knop voor steeklengte-instelling bovenop de machine. Draai deze om de lengte te vergroten (langere steken) of te verkleinen (kortere steken).

Waar vind ik de originele handleiding in het Frans?

De handleiding is gratis te downloaden op de website notice-facile.com in PDF-formaat (in het Frans). U kunt ook een papieren versie aanvragen bij uw Bernina-dealer.

GEBRUIKSAANWIJZING 86 BERNINA

• ruches, volants, plooien, rimpelen.
• stof rimpelen en gelijktijdig aan een glad stuk stof naaien.

Voor uwveiligheid

nI

Montage

Lees voor het gebruik van accessoires de handleiding van de borduurmachine en de handleiding van het accesaire zorgvuldig door!

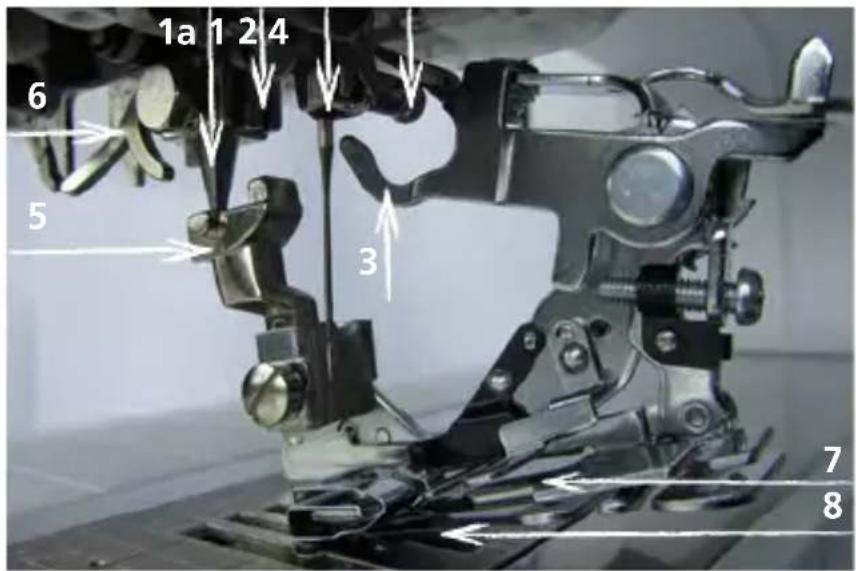

de naaivoethouder (1) en de naaldstang (2) moeten in de hoogste stand staan.
bevestig de rimpelvoet schuin vanaf de onderkant. De vork (3)要去 om de naaldbebestigingsschroef (4) vrijpen.
Duw daarna de naivoetschacht met de opening (5) over de conus (1a).
zet de rimpelvoet met behulp van de hendel (6) vast.

Installing

BERNINA 8-series

Activeer de rimpelvoet # 86 dooreen druk op de naivaotindicator op het beeldschem.

Inrijgmechanisme wordt uitgeschakeld.

Automatische instelling vanaf de softwareversie 32.00.00:

Machine-installingen controleren/ aanpassen

Naaisnelheid

-haar halve snelheid reduceren, max. 400 steken/min.

Steekkeuze

rechte steek

Steeklength

-5

Naaldstand

midden

Transporteur

-omhoog

Toepassing

Maak een proeflapje!

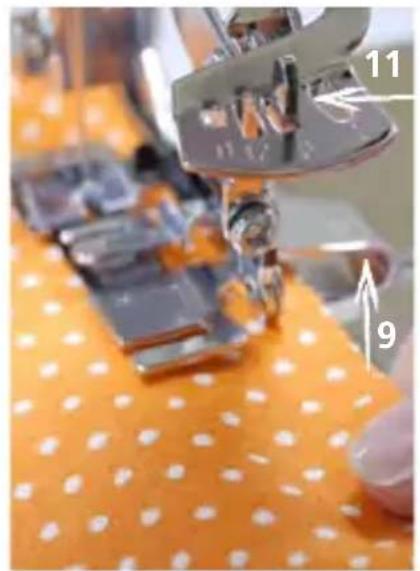

Leg de stofrand tussen het rimpelplaatje (7) en de scheidingstong (8), zodat deze parallel met de stofgeleider (9) loopt. Trek de stof maar achefteren, zodatdezegood op de transporteur ligt en feilloos getransporteerd kan worden.
Zet de rimpelvoet omlaag en breng deze in naapositie
- De plooidiepte kan met behulp van de stelschroef (10) worden vergroot/verkleind (tek. A/B). Gebruik hiervoor een schroevendraier. Met de steekeuzehevel (11) kan het,aantal plooien worden ingesteld (tek.C).
Deafstand tussen de plooien kan bovendien door het wijzigen van de steeklengte worden beinvloed. Hoe langer de stek des te groter de afstand.

Tips

Gladde materialen, stoffen met een special laagje en dikke, zware stoffen konnen nauwelijks of nicht worden gerimpeld.

Panorama

it

A

B

C

Impiego
