Producttype	Draagbare airconditioning voor caravan en woning
Merk	Eurom
Model	AC3501 Wifi
Afmetingen binnenunit (LxBxH)	409 x 191,2 x 378 mm
Afmetingen buitenunit (LxBxH)	507,6 x 205 x 389,2 mm
Totaal gewicht	23 kg
Voeding	220-240 V~, 50-60 Hz
Stroomverbruik	2,1-2,2 A
Koelcapaciteit	3500-4200 BTU
Koelmiddel	R290 (95 g) – brandbaar
Beschermingsklasse	Klasse I
Beschermingsgraad buitenunit	IPX4
Belangrijkste functies	Wi-Fi, afstandsbediening, Caravan- en Thuisstanden, afteltimer, stille modus, 3 ventilatorsnelheden (turbo, normaal, slaap)
Temperatuurbereik	16-28 °C
Bedrijfstemperatuur	16-42 °C
Garantie	24 maanden
Onderhoud en reiniging	Filters reinigen met schoon water; geen agressieve producten gebruiken
Veiligheid	Brandbaar koelmiddel R290; compressorbeveiliging; automatische uitschakeling bij vol reservoir of pompdefect
Reserveonderdelen en repareerbaarheid	Reparaties door erkende EUROM-professional; netsnoer vervangen door fabrikant
Algemene informatie	Verticaal gebruik; minimale vloeroppervlakte 4 m² voor installatie; niet afdekken

Veelgestelde vragen - AC3501 Wifi Eurom

Hoe installeer ik de airconditioner in de Caravan-stand?

Plaats de binnenunit op de buitenunit, bevestig de onderste en bovenste beugels voor de caravan, plaats het geheel in het raam met behulp van de zijhandgrepen, draai de bouten vast en sluit het raam in de ventilatiestand. Zorg ervoor dat de koelmiddelslang geen bocht van minder dan 30 mm maakt.

Hoe installeer ik de airconditioner in de Thuis-stand?

Bevestig de wieltjes onder de buitenunit, installeer de binnenste steunen, schuif de binnenunit op de steunen, sluit de condenswaterafvoerslang aan op een emmer en sluit de warmteafvoerslang aan naar buiten. Verwijder de waterstopdop van de binnenunit.

Wat moet ik doen als de foutcode CO verschijnt?

De code CO geeft aan dat de condenswaterafvoerslang en de warmteafvoerslang moeten worden aangesloten. Sluit beide slangen aan en druk vervolgens tegelijkertijd 3 seconden op de toetsen '+' en '-' om te bevestigen.

Hoe tap ik water af in de Thuis-stand?

In de Thuis-stand verzamelt condenswater zich in het reservoir van de binnenunit. Om te laten leeglopen, verwijdert u de waterstopdop onderaan de binnenunit en laat u het water weglopen. U kunt ook een waterafvoerslang aansluiten op een emmer.

Hoe verbind ik het apparaat met de Eurom Smart app?

Activeer Bluetooth op uw smartphone om de verbinding te vergemakkelijken. Open de Eurom Smart app en volg de instructies. Eenmaal verbonden met het Wi-Fi-netwerk, blijft het Wi-Fi-symbool constant op het scherm staan. Als het knippert, is de verbinding verbroken.

Wat is de aanbevolen bedrijfstemperatuur?

Het apparaat werkt tussen 16 °C en 42 °C. Het wordt afgeraden om het te gebruiken bij temperaturen lager dan 16 °C of hoger dan 42 °C. Bij lage snelheid is de maximale temperatuur 38 °C.

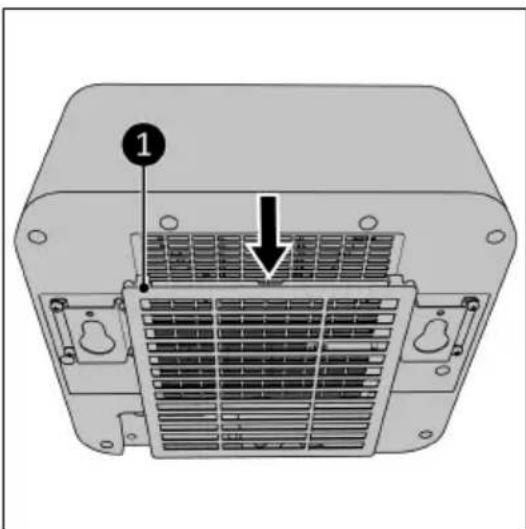

Hoe reinig ik de filters?

Schakel het apparaat uit en trek de stekker eruit. Verwijder de roosters van de binnen- en buitenunit, verwijder vervolgens de filters. Reinig ze met schoon water, laat ze volledig drogen voordat u ze terugplaatst. Gebruik geen brandbare producten of harde borstels.

Wat te doen bij fout Er2 (reservoir vol)?

De code Er2 geeft aan dat het waterreservoir van de binnenunit vol is. Het alarm geeft 10 pieptonen en het apparaat stopt. Tap het reservoir af door de waterstopdop te verwijderen. Als het probleem aanhoudt, neem dan contact op met een erkende EUROM-professional.

Kan ik een verlengsnoer gebruiken?

Het wordt afgeraden een verlengsnoer te gebruiken vanwege het risico op oververhitting en brand. Als het onvermijdelijk is, gebruik dan een geaard verlengsnoer van minimaal 500 W, volledig uitgerold en onbeschadigd.

Wat zijn de ventilatorsnelheidsstanden?

Het apparaat biedt drie ventilatorsnelheden: turbo (hoge snelheid), normaal (gemiddelde snelheid) en slaap (stil). U kunt ze selecteren via de snelheidstoets op het bedieningspaneel of de afstandsbediening.

GEBRUIKSAANWIJZING AC3501 Wifi Eurom

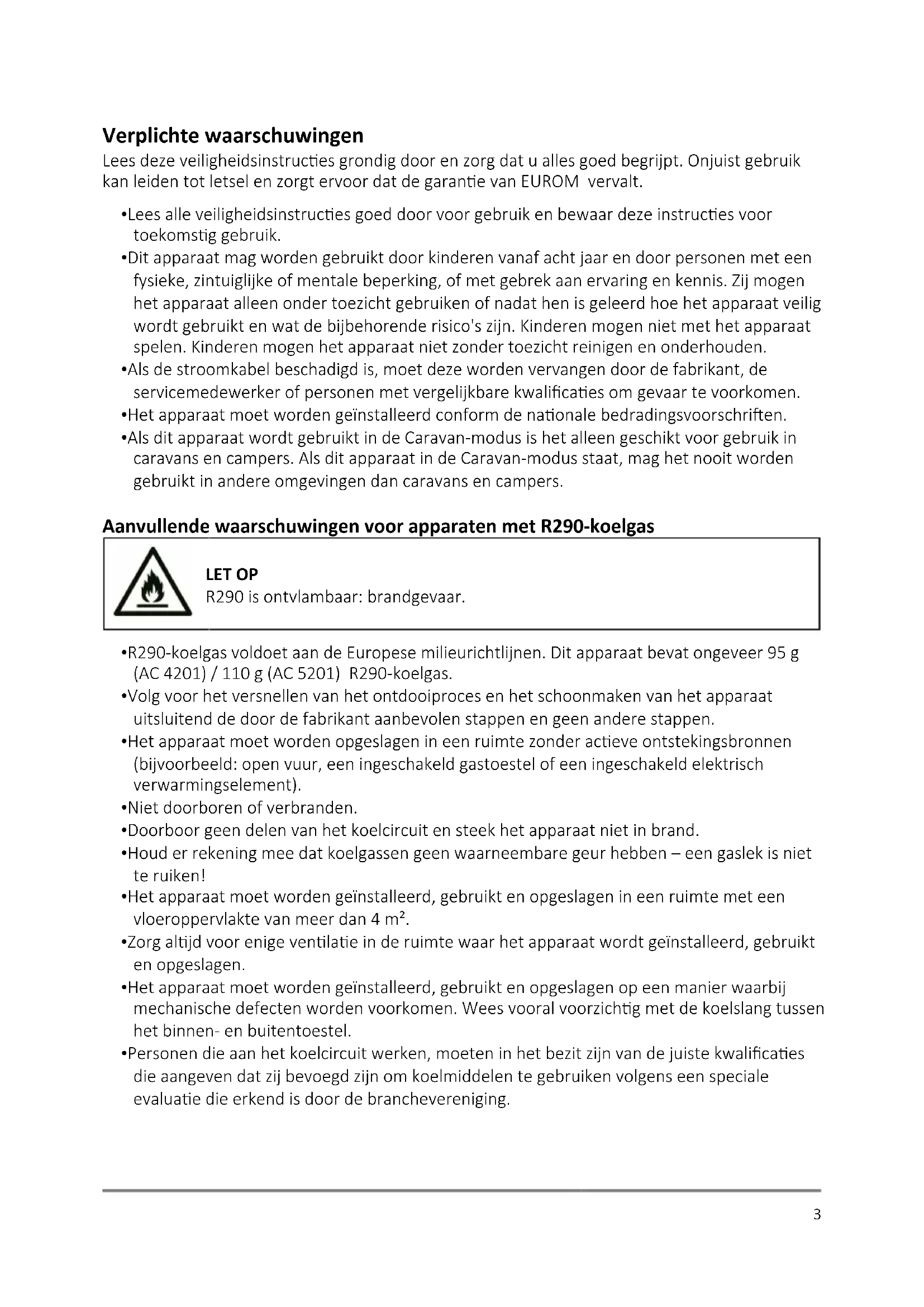

Verplichte waarschuwingen

Lees deze veiligheidsinstructies grondig door en zorg dat u alles goed begrijpt. Onjuist gebruik kan leiden tot letsel en zorgt ervoor dat de garantie van EUROM vervalt.

• Lees alle veiligheidsinstructies goed door voor gebruik en bewaar deze instructies voor toekomstig gebruik.
• Dit apparaat mag worden gebruikt door kinderen vanaf acht jaar en door personen met een fysieke, zintuiglijke of mentale beperking, of met gebrek aan ervaring en kennis. Zij mogen het apparaat alleen onder toezicht gebruiken of nadat hen is geleerd hoe het apparaat veilig wordt gebruikt en wat de bijbehorende risico's zijn. Kinderen mogen niet met het apparaat spelen. Kinderen mogen het apparaat niet zonder toezicht reinigen en onderhouden.
• Als de stroomkabel beschadigd is, moet deze worden vervangen door de fabrikant, de servicemedewerker of personen met vergelijkbare kwalificaties om gevaar te voorkomen.
• Het apparaat moet worden geïnstalleerd conform de nationale bedradingsvoorschriften.
• Als dit apparaat wordt gebruikt in de Caravan-modus is het alleen geschikt voor gebruik in caravans en campers. Als dit apparaat in de Caravan-modus staat, mag het nooit worden gebruikt in andere omgevingen dan caravans en campers.

Aanvullende waarschuwingen voor apparaten met R290-koelgas

LET OP

R290 is ontvlambaar: brandgevaar.

•R290-koelgas voldoet aan de Europese milieurichtlijnen. Dit apparaat bevat ongeveer 95 g (AC 4201) / 110 g (AC 5201) R290-koelgas.
- Volg voor het versnellen van het ontdooiproces en het schoonmaken van het apparaat uitsluitend de door de fabrikant aanbevolen stappen en geen andere stappen.
- Het apparaat moet worden opgeslagen in een ruimte zonder actieve ontstekingsbronnen (bijvoorbeeld: open vuur, een ingeschakeld gastoestel of een ingeschakeld elektrisch verwarmingselement).
•Niet doorboren of verbranden.
- Doorboor geen delen van het koelcircuit en steek het apparaat niet in brand.
•Houd er rekening mee dat koelgassen geen waarneembare geur hebben – een gaslek is niet te ruiken!
- Het apparaat moet worden geïnstalleerd, gebruikt en opgeslagen in een ruimte met een vloeroppervlakte van meer dan 4 m ^2 .
- Zorg altijd voor enige ventilatie in de ruimte waar het apparaat wordt geïnstalleerd, gebruikt en opgeslagen.
- Het apparaat moet worden geïnstalleerd, gebruikt en opgeslagen op een manier waarbij mechanische defecten worden voorkomen. Wees vooral voorzichtig met de koelslang tussen het binnen- en buitentoestel.
- Personen die aan het koelcircuit werken, moeten in het bezit zijn van de juiste kwalificaties die aangeven dat zij bevoegd zijn om koelmiddelen te gebruiken volgens een speciale evaluatie die erkend is door de branchevereniging.

- Reparaties moeten worden uitgevoerd volgens de aanbevelingen van de fabrikant van het apparaat. Onderhoud en reparaties waarbij de hulp van overig gekwalificeerd personeel nodig is, dienen te worden uitgevoerd onder toezicht van iemand die gespecialiseerd is in het gebruik van ontvlambare koelmiddelen.

Aangezien dit een apparaat is waarin R290-koelgas wordt gebruikt, is op verzoek een service- en bedieningshandleiding voor dit apparaat verkrijgbaar. Het is strikt verboden voor eindgebruikers om koelmiddel bij te vullen.

Algemene veiligheidsinstructies

WAARSCHUWING

• Zorg dat er geen water op of in het apparaat spat.
• Dompel geen enkel deel van het apparaat onder in water of andere vloeistoffen.
• Steek nooit vingers of andere voorwerpen in de openingen van het apparaat.
• Stel het apparaat niet bloot aan sterke trillingen of mechanische belasting.

LET OP

Zorg dat het apparaat altijd rechtop staat. Heeft het apparaat of een deel ervan horizontaal gelegen, wacht dan 2 uur voordat u het weer gebruikt.

LET OP

Dek het apparaat niet af tijdens het gebruik. Houd textiel, gordijnen, tentdoeken en ander brandbaar materiaal op een minimumafstand van 50 centimeter van het apparaat om het brandgevaar te verminderen.

Veiligheid tijdens gebruik

WAARSCHUWING

Gebruik het apparaat niet:

• liggend, leunend, scheef of gekanteld;
• als de onderdelen vuil of nat zijn;
• als u een vreemd geluid, een vreemde geur of rook waarneemt;
• in de buurt van een waterbron, zoals een gootsteen, douche of zwembad;
• in de regen (weerstand van het buitentoestel tot 10 liter per minuut);
  •in constant en direct zonlicht;
• in de buurt van of in een stoffige en vuile omgeving, zoals een bouwplaats;
• in de buurt van brandbare materialen, vloeistoffen of dampen, zoals insectensprays, spattende olie, gasflessen of gasleidingen;
• in de buurt van warmtebronnen of open vuur;
• in combinatie met een toestel dat het apparaat automatisch inschakelt, zoals een timer, dimmer of een ander vergelijkbaar apparaat.

Als het apparaat, het netsnoer of de stekker schade vertoont of slecht werkt, stel het apparaat dan onmiddellijk buiten gebruik en onderbreek de stroomtoevoer meteen.

WAARSCHUWING

Het binnentoestel heeft geen beschermingsgraad tegen vocht en water. Gebruik het binnentoestel nooit in een vochtige of natte omgeving.

Garantie

EUROM biedt 24 maanden garantie op dit apparaat vanaf de datum van aankoop. Slijtage door normaal gebruik valt niet onder de garantie. De garantie vervalt als een defect het gevolg is van niet-beoogd of onzorgvuldig gebruik van het apparaat. De fabrikant, importeur en leverancier zijn niet aansprakelijk voor onjuiste aansluitingen.

Inleiding

Gefeliciteerd met uw aankoop van dit EUROM-apparaat. U heeft een hoogwaardig apparaat gekocht waarvan u nog vele jaren plezier zult hebben. Door dit apparaat met aandacht en zorg te gebruiken, beperkt u het risico op persoonlijk letsel of materiële schade.

LET OP

Lees deze instructiehandleiding eerst grondig door en zorg dat u alles goed begrijpt voordat u het apparaat monteert, installeert en gebruikt.

In deze handleiding wordt het correcte en veilige gebruik van dit apparaat beschreven. Bewaar deze handleiding voor toekomstig gebruik. De handleiding is een onmisbaar onderdeel van het apparaat en moet bij doorverkoop of inruil aan de nieuwe eigenaar worden overhandigd. Deze handleiding is met de grootst mogelijke zorg samengesteld. Wij behouden ons desalniettemin

het recht voor deze handleiding te allen tijde te verbeteren en aan te passen. De gebruikte afbeeldingen kunnen afwijken.

De volgende symbolen en termen worden in deze handleiding gebruikt om de lezer te wijzen op veiligheidskwesties en belangrijke informatie:

WAARSCHUWING

Duidt op een gevaarlijke situatie die, indien de veiligheidsinstructies niet worden opgevolgd, kan leiden tot letsel bij de operator of omstanders, lichte en/of matige schade aan het product of aan het milieu.

LET OP

Duidt op een gevaarlijke situatie die, indien de veiligheidsinstructies niet worden opgevolgd, kan leiden tot lichte en/of matige schade aan het product of aan het milieu.

Identificatie

POWERFUL PRODUCTS SINCE 1974

Type	Caravan and Home Air Conditioner AC 4201 Wi-Fi	Caravan and Home air conditioner AC 5201 Wi-Fi
Productafmeting van het binnentoestel	409 x 191,2 x 378 mm 409 x 191	1,2 x 378 mm
Productafmeting van het buitentoestel	507,6 x 205 x 389,2 mm 507,6 x 205 x 389,2 mm
Gewicht 23 kg 23 kg
Spanning 220-240V~ / 50-60Hz	220-240V~ / 50Hz
Energieverbruik 480-510W 550-585W
Stroomverbruik 2,1-2,2A 2,5-2,7A
Koelvermogen 3500-4200 BTU	4300-5000 BTU
Koelvloeistof R290 (95 g) R290 (110 g)
Compressortype Draaiend	Draaiend
Luchtstroom binnentoestel	98/122/155 m^3/u (laag, gemiddeld, hoog)	98/122/155 m^3/u (laag, gemiddeld, hoog)
Bedrijfstemperatuur	16-42 °C	16-42 °C
Beschermingsgraad van het buitentoestel	IPX4	IPX4

Hierbij verklaart Euromac B.V. dat dit product voldoet aan Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.eurom.nl/declaration-of-conformity.

• Wifi- en Bluetooth-frequentieband: 2,400 \~ 2,4835GHz
• Maximaal uitgezonden radiofrequentievermogen in deze frequentieband(en):
  °Wifi: 17,5dBm
• Bluetooth: 6,5dBm

Beschrijving

Dit apparaat van EUROM is een gebruiksvriendelijke, draagbare airconditioner, bedoeld voor gebruik in caravans en thuis. Het is geschikt voor gebruik in een caravan of camper en voor thuis. Het apparaat koelt continu en produceert condenswater.

Uitpakken

WAARSCHUWING

Plastic zakken kunnen gevaarlijk zijn. Houd deze zak buiten bereik van baby's en kinderen om verstikkingsgevaar te voorkomen.

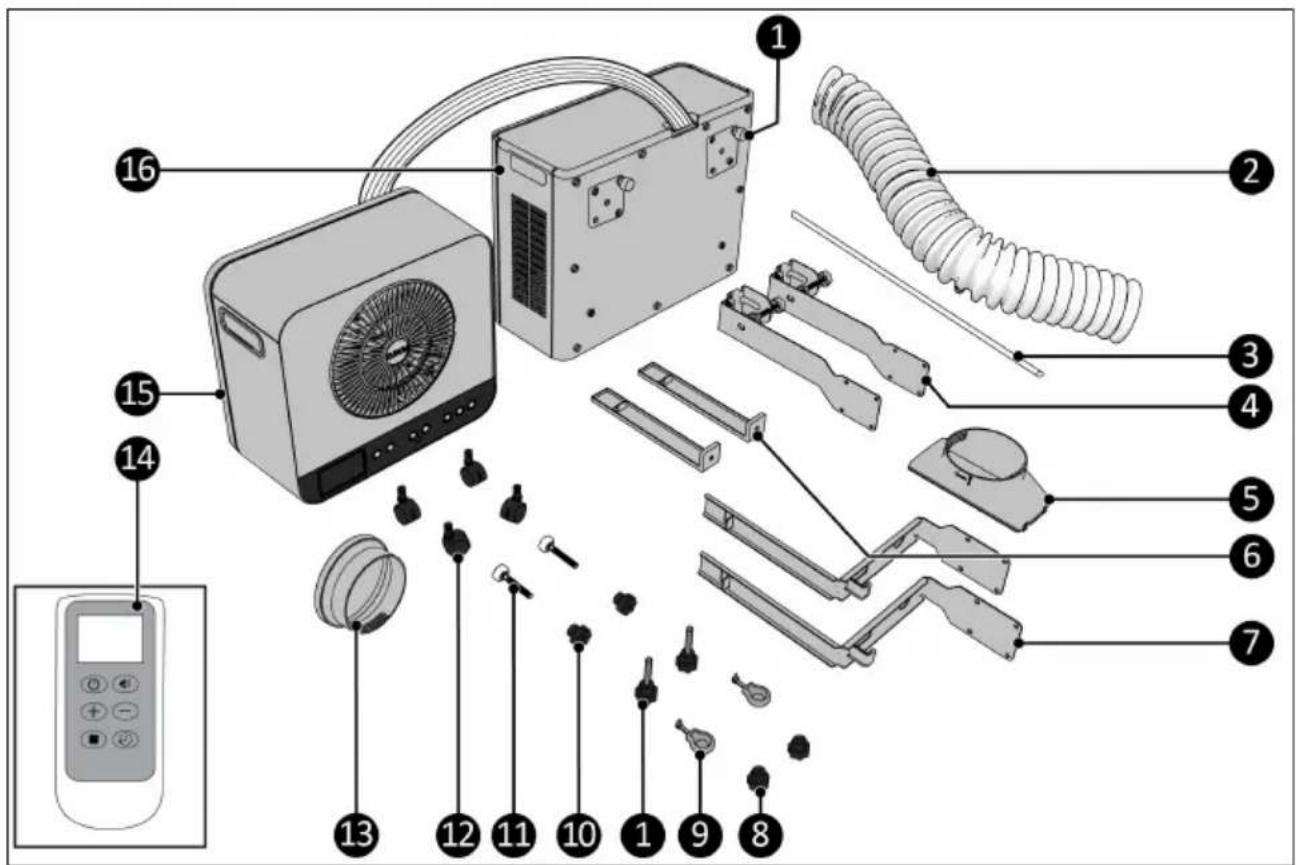

Het apparaat is verpakt in één doos. Verwijder al het verpakkingsmateriaal en controleer of het apparaat niet beschadigd is. Gebruik het apparaat niet als het beschadigd is. Neem in dat geval altijd eerst contact op met uw leverancier. Bewaar de verpakking voor veilig opbergen en vervoeren.

Nr.	Beschrijving Nr. Beschrijving
1 Schroefdoppen (4x) 9 Rubberen haken
2 Warmeluchtuitgangsslang 10 Afstandsaanpassingsmoer
3 Waterafvoerslang 11 Afstandsaanpassingsbout
4 Onderste beugels voor gebruik in caravans		12 Wielen
5 Warmeluchtuitgangsadapter 13 Adapter om de			warmeluchtuitgangsslang van de airconditioner voor caravans aan te sluiten op de optioneel beschikbare EUROM Window Way out (artnr. 867701)
6 Bovenste beugels voor gebruik in caravans		14 Afstandsbediening
7 Beugels voor thuisgebruik 15 Ventilatortoestel (binnentoestel)
8 Schroefdoppen 16 Koeltoestel (buitentoestel)

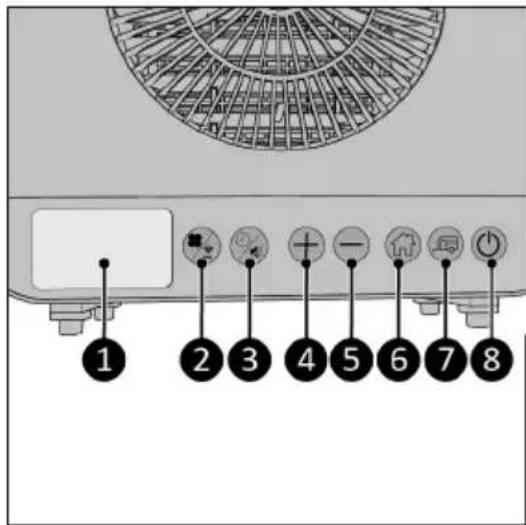

Bedieningspaneel en leddisplay

1. LED-display
2. Ventilatorsnelheid / wifi-knop
3. Timer / dempen-knop
4. Plus-knop
5. Min-knop
6. Thuis-modus-knop
7. Caravan-modus-knop
8. AAN/UIT-knop

Figuur 4.

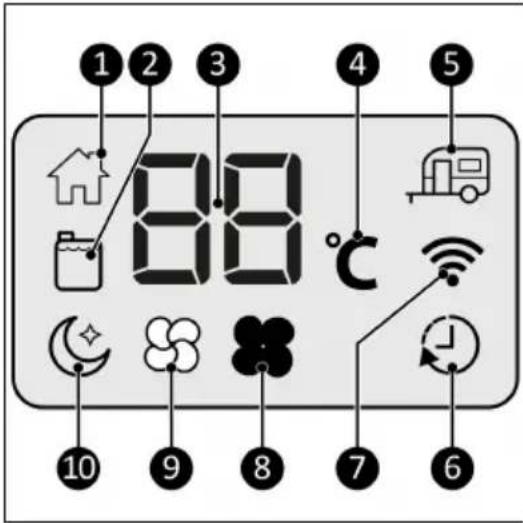

1. Thuis-modus-aanduiding
2. Aanduiding "Intern waterreservoir leeg"
3. Temperatuuraanduiding
4. Celsius symbool
5. Caravan-modus-aanduiding
6. Timeraanduiding
7. Wifi-aanduiding
8. Aanduiding "ventilatorsnelheid normaal"
9. Aanduiding "ventilatorsnelheid turbo"
10. Aanduiding "ventilatorsnelheid slaap"

Figuur 5.

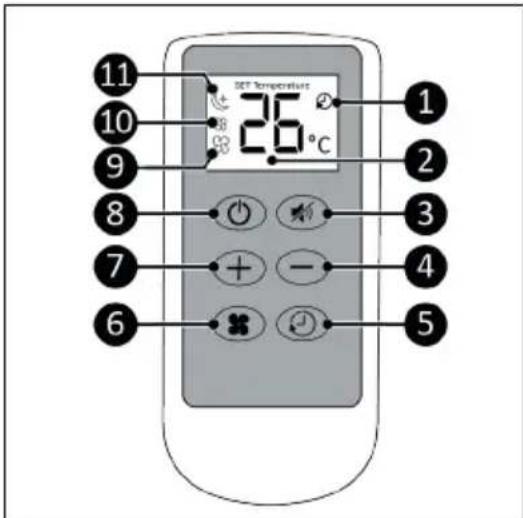

Afstandsbediening

LET OP

Alleen de ingestelde temperatuur wordt weergegeven op het display van de afstandsbediening.

LET OP

Het is niet mogelijk om Thuis- of Caravan-modus te kiezen met de afstandsbediening. Dit kan alleen op het bedieningspaneel.

1. Timeraanduiding
2. Ingestelde temperatuur
3. Dempen-knop
4. Min-knop
5. Timer-knop
6. Snelheidsknop
7. Plus-knop
8. AAN/UIT-knop
9. Turbo-modus
10. Normale modus
11. Slaapmodus

Figuur 6.

Vervoer en opslag

LET OP

Laat het apparaat niet hangen tijdens het vervoer van de caravan of camper.

LET OP

Voordat u het binnentoestel verplaatst, moet u eerst het water aftappen door een van de twee afsluitdoppen te verwijderen.

• Maak het apparaat schoon voordat u het opbergt.
  •Vervoer het apparaat rechtopstaand.
• Bewaar het apparaat rechtopstaand, in de originele verpakking en op een koele, droge en stofvrije plaats.

Installatie

WAARSCHUWING

- Steek de stekker niet in het stopcontact voordat het apparaat correct gemonteerd is. Gebruik geen verlengsnoer, dit kan leiden tot oververhitting en brand. Als een verlengsnoer onvermijdelijk is, controleer dan of deze onbeschadigd en geaard is. Gebruik een verlengsnoer met een minimumvermogen van 500 watt. Wikkel het verlengsnoer altijd volledig af om oververhitting te voorkomen.

LET OP

Zorg dat de hoofdspanning gelijk is aan de spanning die is aangegeven op het identificatielabel van het apparaat. Alle elektrische aansluitingen moeten onder alle omstandigheden droog blijven.

Installatie voor caravans

Scan de Scan de QR-code (Figuur 7) om de video te openen. Deze video laat zien hoe het apparaat moet worden geïnstalleerd.

1. Plaats het binnentoestel (Figuur 8, pos. 1) los boven op het buitentoestel (Figuur 8, pos. 5).
2. Verwijder de schroefdoppen (Figuur 8, pos. 4).
3. Bevestig beide onderste beugels voor gebruik in caravans (Figuur 8, pos. 2) aan het buitentoestel door twee schroeven per beugel (Figuur 8, pos. 4) aan te draaien.
4. Zorg dat de afstandsaanpassingsbouten (Figuur 8, pos. 3) zo ver mogelijk zijn losgeschroefd.
5. Bevestig de afstandshouders (Figuur 8, pos. 6) aan het buitentoestel (Figuur 8, pos. 5).

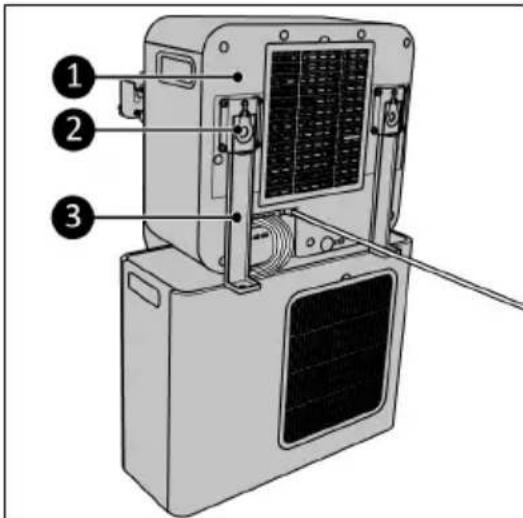

1. Bevestig de bovenste beugels voor gebruik in caravans (Figuur 9, pos. 3) aan het binnentoestel (Figuur 9, pos. 1) met de rubberen haken (Figuur 9, pos. 2).

2. Open het raam van de caravan zo ver mogelijk.

3. Plaats het complete toestel in het raam met behulp van de handvaten aan de zijkanten van het buitentoestel (Figuur 10, pos. 2). Zorg ervoor dat de grijze blokken in de raamafdichting zitten.

4. Draai de bouten (Figuur 10, pos. 1) handvast op de caravan.

5. Houd de schroefdoppen (Figuur 3, pos. 8) binnen bereik voor de schroefdraden op de beugel (Figuur 10, pos. 4).

6. Til het binnentoestel door het raam en plaats de haken (Figuur 11, pos. 1) op het einde met schroefdraad (Figuur 11, pos. 2).

7. Draai de schroefdoppen (Figuur 3, pos. 8) op de schroefdraden (Figuur 11, pos. 2).

8. Zorg dat het buitentoestel recht staat. Gebruik hiervoor de afstandshouders (Figuur 8, pos. 6).

9. De koelslang (Figuur 11, pos. 3) loopt tussen het binnen- naar buitentoestel. Voorkom het buigen van de koelslang in bogen kleiner dan 30 mm.

1. Sluit en vergrendel het raam van de caravan in de ventilatiestand.

Installatie voor thuisgebruik

1. Scan de Scan de QR-code (Figuur 12) om de video te openen. Deze video laat zien hoe het apparaat moet worden geïnstalleerd.

2. Bevestig de wielen (Figuur 13, pos. 2) aan het buitentoestel (Figuur 13, pos. 1) door ze in de gaten aan de onderkant van het buitentoestel te drukken.

3. Bevestig de beugels voor thuisgebruik (Figuur 13, pos. 4) aan het buitentoestel (Figuur 13, pos. 1) door twee schroefdoppen per beugel (Figuur 13, pos. 3) aan te draaien.

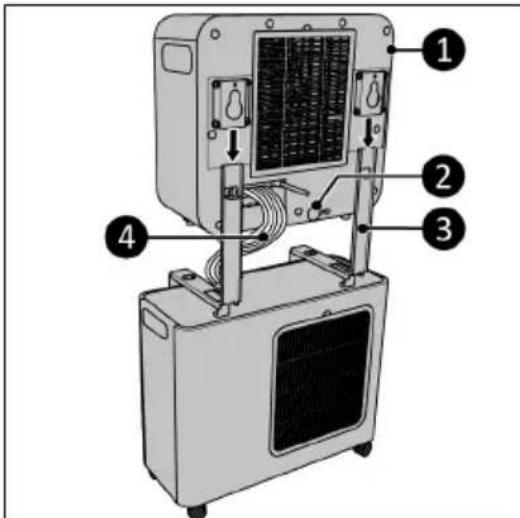

1. Schuif het binnentoestel (Figuur 14, pos. 1) over de beugels (Figuur 14, pos. 3).
2. Geleid de koelslang (Figuur 14, pos. 4) tussen het binnen- en buitentoestel. Voorkom het buigen van de koelslang in bogen kleiner dan 30 mm.

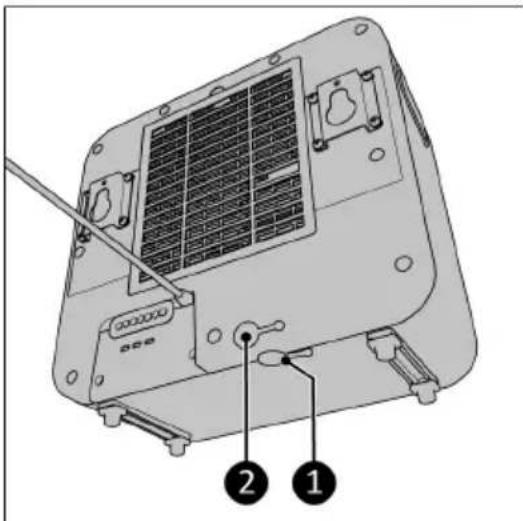

3. Verwijder de waterstopplug (Figuur 14, pos. 2).

4. Sluit de condenswaterafvoerslang ((Figuur 15, pos. 2) aan op de achterkant van het binnentoestel (Figuur 15, pos. 1).

5. Geleid de condenswaterafvoerslang (Figuur 15, pos. 2) naar een emmer (Figuur 15, pos. 3).

6. Sluit de adapter (Figuur 16, pos. 1) aan op de zijkant van het buitentoestel (Figuur 16, pos. 1).

7. Rek de warmeluchtuitgangsslang (Figuur 16, pos. 2) iets op aan een van de uiteinden en schroef deze (tegen de wijzers van de klok in) vast op de adapter.

8. Geleid de warmeluchtuitgangsslang naar buiten.

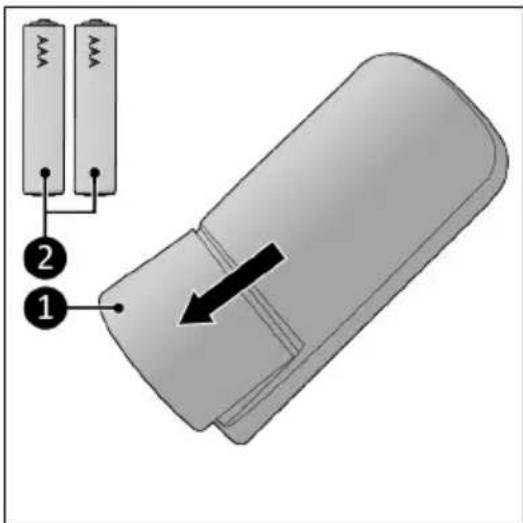

1. Verwijder het afschermplaatje (Figuur 17, pos. 1).
2. Plaats twee batterijen (AAA 1,5V) (Figuur 17, pos. 2) zoals aangegeven in het batterijvakje. Zorg dat u de batterijen er correct in doet.
3. Plaats het afschermplaatje terug.

Controleer voor elk gebruik of:
- de deuren en ramen gesloten zijn; - uw handen droog zijn voordat u het apparaat bedient;
- het apparaat schoon en droog is;
- het apparaat niet beschadigd is;
- het apparaat niet bedekt of geblokkeerd is;
- het apparaat stevig en horizontaal staat of hangt.

LET OP

Het apparaat werkt bij een omgevingstemperatuur van max. 42 °C op hoge snelheid en max. 38 °C op lage snelheid.

LET OP

Het is niet mogelijk om van Caravan-modus naar Thuis-modus of vice versa te schakelen als een van deze twee modi eenmaal is gekozen. Als u naar een andere modus wilt omschakelen, schakelt u het apparaat uit. Wacht 99 seconden (zie display) en schakel het apparaat weer in.

LET OP

Zorg ervoor dat de modus (Thuis- of Caravan-modus) overeenkomt met de manier waarop het apparaat is geïnstalleerd. Het gebruik van de verkeerde modus voor de van toepassing zijnde installatie kan leiden tot waterschade.

1. Zorg dat het apparaat correct gemonteerd is.
2. Steek de stekker in een geaard stopcontact waar u gemakkelijk bij kunt. Gebruik een geaard stopcontact met een minimumvermogen van 500 watt.
3. Er klinken drie piepjes om aan te geven dat het apparaat klaar is voor gebruik.
4. Druk op de AAN/UIT-knop (Figuur 4, pos. 8) en er klinkt een pieptoon.
5. De Thuis-modus-aanduiding (Figuur 5, pos. 1) en de Caravan-modus-aanduiding (Figuur 5, pos. 5) gaan knipperen.
6. Kies welke modus u wilt gebruiken.

Het kiezen van de Caravan-modus

LET OP

Het water wordt direct uit de onderkant van het buitentoestel geloosd.

1. Zorg ervoor dat beide waterstoppluggen in het reservoir van het binnentoestel zitten (Figuur 18, pos. 1 en 2).
2. Zorg ervoor dat het buitentoestel buiten is geplaatst en dat water veilig kan worden geloosd.

Wanneer u voor de Caravan-modus kiest:

• De huidige omgevingstemperatuur wordt getoond (Figuur 5, pos. 3).
• De Caravan-modus-aanduiding zal oplichten (Figuur 5, pos. 5).
• De ventilator start.
  •Gedurende 5 minuten knippert de 'C' op het display, wat aangeeft dat de compressorbeschermingsfunctie actief is.
• Na 5 minuten: als de ingestelde temperatuur (de vooraf geprogrammeerde temperatuur is 21^ ) lager is dan de omgevingstemperatuur begint het apparaat met koelen.

Het kiezen van de Thuis-modus

1. De waterreservoir aanduiding begint te knipperen (Figuur 5, pos. 2) en 'CO' wordt weergeven. Het volgende moet worden gedaan:
2. De condenswaterafvoerslang (Figuur 15, pos. 2) moet worden aangesloten op de achterkant van het binnentoestel en moet naar een emmer worden geleid (Figuur 15, pos. 3).

3. De adapter (Figuur 16, pos. 1) en de warmeluchtuitgangsslang (Figuur 16, pos. 2) moeten worden aangesloten op de zijkant van het buitentoestel.

4. De waterstopplug aan de onderkant van het binnentoestel moet in de onderkant van het binnentoestel worden gestoken (Figuur 18, pos. 1).

5. Houd de '+' en '-' knoppen gedurende 3 seconden tegelijkertijd ingedrukt om te bevestigen dat de condenswaterafvoerslang en warmeluchtuitgangsslang gemonteerd zijn.
6. De ventilatoren starten.
   °Gedurende 5 minuten knippert de 'C' op het display, wat aangeeft dat de compressorbeschermingsfunctie actief is.
   °Na 5 minuten: als de ingestelde temperatuur (de vooraf geprogrammeerde temperatuur is 21 °C) lager is dan de omgevingstemperatuur begint het apparaat met koelen.

Temperatuurinstelling

1. Gebruik de '+' en '-' knoppen op het bedieningspaneel of de afstandsbediening om de gewenste ingestelde temperatuur te veranderen. Het temperatuurbereik van het apparaat is 16 °C – 28 °C.

Snelheidsinstelling

1. Druk herhaaldelijk op de snelheidsknop (Figuur 4, pos. 2) om de gewenste snelheid in te stellen:
   °turbo;
   °normaal;
   °slaap.

Timer

LET OP

De afteltimer is beschikbaar in de Eurom Smart-app.

Aan het einde van de ingestelde afteltijd schakelt het apparaat automatisch uit.

1. Druk op de Timer / dempen-knop (Figuur 4, pos. 3) om de afteltimer van 0h - ..., 9h te starten.

Dempen

1. Houd de Timer / dempen-knop (Figuur 4, pos. 3) gedurende 3 seconden ingedrukt.

°Het display wordt donker.
°De ventilatorsnelheid gaat naar de slaap-instelling.
°Alle piepgeluiden worden onderdrukt, behalve alarmen voor fouten.

Houd de Timer-knop nogmaals gedurende 3 seconden ingedrukt om de gedempte modus uit te schakelen.

Uw airconditioner voor caravans testen\*

*Alleen beschikbaar op model AC 5201, niet beschikbaar op model AC 4201.

1. Schakel uw airconditioner voor caravans in en laat deze afkoelen (temperatuurinstelling lager dan omgevingstemperatuur).
2. Laat de airconditioner 15 minuten koelen.
3. Houd de Caravan-modus-knop 3 seconden ingedrukt en het display geeft de temperatuur weer van de lucht die door het binnentoestel naar buiten wordt geblazen.
4. Laat de Caravan-modus-knop los en het display geeft de temperatuur weer van de lucht die naar binnen komt.

Als het verschil tussen de binnenkomende lucht en de naar buiten geblazen lucht ten minste 8 °C is, werkt de airconditioner correct.

Compressorbeschermingsfunctie

De compressorbeschermingsfunctie geeft de compressor een vertraging van 5 minuten om het apparaat te beschermen.

Eurom Smart-app

LET OP

Het wordt aangeraden Bluetooth op uw smartphone in te schakelen wanneer u voor het eerst verbinding maakt met het Eurom-apparaat. Dit maakt verbinden eenvoudiger en sneller.

LET OP

• Wanneer het toestel verbonden is met wifi, verschijnt het wifi-symbol op het display.
• Als het wifi-symbool knippert, is er geen verbinding.

Het apparaat kan worden bediend met een app op een smartphone of tablet. De Eurom Smart-app kunt u gebruiken voor het volgende:

• om het apparaat in en uit te schakelen;
• om de temperatuur te regelen;
• de ventilatorsnelheden aanpassen;
• de gedempte modus in- en uitschakelen;

• de afteltimer activeren.

• Open de handleiding van de Eurom Smart-app met de QR-code (Figuur 19) of ga naar www.eurom.nl/nl/manuals.

• Lees de handleiding van de Eurom Smartapp.

°Als het apparaat is verbonden met wifi, verschijnt het wifi-symbol op het display.

°Als het wifi-symbol knippert, is er geen verbinding.

Bestaande verbindingen worden gewist. Het wifi-symbol begint te knipperen. Een nieuwe verbinding kan worden gemaakt.

Na gebruik

LET OP

Gebruik de stroomkabel niet om het apparaat los te koppelen of te dragen. Rol de stroomkabel niet te strak of in scherpe hoeken op. Wikkel de stroomkabel niet om het apparaat heen.

LET OP

Als het apparaat wordt uitgeschakeld, wordt de interne droogfunctie ingeschakeld. De ventilator zal 99 seconden op een laag niveau werken. Het display toont een aftelling van 99 seconden. Verstoor deze functie niet.

1. Zorg dat het apparaat is uitgeschakeld en dat de stekker uit het stopcontact is verwijderd.
2. Laat het apparaat eerst afkoelen voordat u het aanraakt.
3. Rol de stroomkabel op.
4. Laat het water uit het binnentoestel lopen (Figuur 18, pos. 1).

Onderhoud

WAARSCHUWING

Voer geen reparaties of aanpassingen aan dit apparaat uit.

Onderhoud en reparaties moeten worden uitgevoerd door een professional die bevoegd is door EUROM. Als de stroomkabel en/of stekker beschadigd is, moet deze worden vervangen door

de fabrikant, een servicemedewerker of iemand met vergelijkbare kwalificaties om risico's te voorkomen.

Reiniging

LET OP

Gebruik geen:

•schuursponsjes;
•harde borstels;
•ontvlambare, agressieve of chemische reinigingsmiddelen.

Voorkom dat er water in het apparaat komt. Dompel geen enkel deel van het apparaat onder in water of andere vloeistoffen.

We raden aan het apparaat na elk gebruik en voor het opbergen te reinigen.

1. Zorg dat het apparaat is uitgeschakeld en dat de stekker uit het stopcontact is verwijderd.
2. Stofzuig alle openingen zorgvuldig om stof en vuil te verwijderen.
3. Veeg het apparaat af met een vochtige, schone, zachte, pluisvrije doek of een zachte borstel.
4. Laat het apparaat volledig drogen voor gebruik en opslag.

Filter reinigen

1. Zorg ervoor dat:

•het apparaat uitgeschakeld is;
- de stekker uit het stopcontact verwijderd is.

1. Verwijder het frame (Figuur 20, pos. 1 voor het binnentoestel en Figuur 21, pos. 1 voor het buitentoestel) en verwijder het filter.

2. Maak het filter voorzichtig schoon.

3. Het filter kan met schoon water worden gereinigd.
4. Laat het filter volledig drogen voordat u het terugplaatst op zijn plek.

Neem contact op met een door EUROM erkende professional:

•in geval van regelmatig terugkerende foutmeldingen;

- als de foutmeldingen niet zijn opgelost.

Op het LCD-scherm kunnen de volgende foutmeldingen worden weergegeven:

Tabel 1.

Foutmelding Problemen Oplossing		Veiligheids-instructie
CO Geeft aan dat de condenswaterafvoerslang en de warmeluchtuitgangsslang moeten worden aangesloten	1. Sluit de waterafvoerslang aan.2. Sluit de warmeluchtuitgangs-slang aan.3. Houd de '+' en '-' knoppen gedurende 3 seconden ingedrukt.
Er0 Temperatuursensor doet het niet.	Neem contact op met een door EUROM erkende professional.	Gebruik het apparaat niet.
Er1 DC-motor doet het niet. Neem contact op met een door EUROM erkende professional.	Gebruik het apparaat niet.
Er2 Waterreservoir van het binnentoestel is vol. Zoemer piept 10 keer en het apparaat stopt.	Laat het waterreservoir van het binnentoestel leeglopen.
Er3 Waterpompfoutmelding gedurende 2 minuten. Zoemer piept 10 keer en het apparaat stopt.	Neem contact op met een door EUROM erkende professional.	Gebruik het apparaat niet.

Afdanken

Deze markering geeft aan dat dit product in de EU niet bij het huishoudelijk afval mag worden weggegooid. Om mogelijke schade aan het milieu en/of de volksgezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u het op verantwoorde wijze recyclen om duurzaam hergebruik van materiële hulpbronnen te bevorderen. Als u uw gebruikte apparaat wilt inleveren, kunt u gebruikmaken van de retour- en inzamelsystemen of neemt u contact op met de winkelier waarvan u het product heeft gekocht. Zij kunnen ervoor zorgen dat dit product op een verantwoorde manier wordt afgevoerd.

Mandatory warnings
