Type apparaat	Gasbarbecue
Merk	Campart
Model	BQ-6342
Gebruik	Alleen buiten
Aantal branders	2
Totaal vermogen	7,8 kW (G30) / 9,0 kW (G30)
Compatibele gascategorieën	I3+(28-30/37), I3B/P(30), I3B/P(50)
Voedingsdruk	28-30 mbar (butaan), 37 mbar (propaan), 30 mbar of 50 mbar afhankelijk van het land
Diameter injectoren	0,95 mm (voor 7,8 kW) / 0,90 mm (voor 9,0 kW)
Ontsteking	Piëzo-elektrisch met bedieningsknop
Kookoppervlak	Stalen roosters (antiaanbakplaten)
Vetopvangplaat	Ja, verwijderbaar
Zijtafels	Ja, verwijderbaar
Deksel	Ja, openen voor ontsteking
Gasaansluiting	Flexibele slang max 1,5 m met geschikte regelaar
Montage	Op kar met wielen
Regelmatig onderhoud	Reinig roosters en opvangbak met zeepwater, inspecteer slang en branders
Veiligheid	Noodstop door flesventiel te sluiten, lektest met zeepwater, niet binnen gebruiken
Garantie	2 jaar op functioneringsfouten

Veelgestelde vragen - BQ-6342 Campart

Hoe monteer ik de barbecue BQ-6342?

Volg de stappen in volgorde: bevestig de poten aan het onderpaneel, monteer de wielen, bevestig het voorpaneel, dan de basis, de zijtafels, het vetopvangbak, de warmtekussens en de roosters. Gebruik de meegeleverde schroeven (type A) en ringen (type C). Sluit de gasfles pas aan na volledige montage.

Welk type gas gebruiken met deze barbecue?

De barbecue is compatibel met de categorieën I3+(28-30/37), I3B/P(30) en I3B/P(50). Gebruik butaan (28-30 mbar) of propaan (37 mbar) afhankelijk van uw land. Raadpleeg de categorietabel in de handleiding om de juiste regelaar te kiezen.

Hoe sluit ik de gasfles aan?

Zorg ervoor dat de grillknoppen in de OFF-stand staan en dat het ventiel van de gasfles gesloten is. Sluit de geschikte regelaar aan op het ventiel van de gasfles. Open het ventiel langzaam en test de aansluitingen met zeepwater om lekken te detecteren. Gebruik nooit een vlam.

Hoe steek ik de branders aan?

Open het deksel. Druk en draai de bedieningsknop tegen de klok in tot de stand 'Hoog'. U hoort een klik. De brander ontsteekt. Als de ontsteker defect is, gebruik dan een lucifer op een luciferhouder. Rook niet tijdens het aansteken.

Wat te doen als de branders niet ontsteken?

Sluit het ventiel van de gasfles en zet de knoppen op OFF. Wacht 5 minuten. Controleer de gasaansluitingen en de uitlijning van de branderbuis met de opening (Fig. 11). Blaas indien nodig de verstopping in de gasbuis weg. Als het probleem aanhoudt, neem dan contact op met uw leverancier.

Hoe reinig ik de kookroosters?

Laat de barbecue na gebruik afkoelen. Reinig de roosters met warm zeepwater en een zachte doek. Vermijd metalen voorwerpen. Was de vetopvangbak regelmatig. Inspecteer en reinig ook de branderbuizen om verstoppingen te voorkomen.

Hoe detecteer ik een gaslek?

Breng een oplossing van zeepwater aan op alle gasaansluitingen. Open het ventiel van de gasfles. Als er bellen ontstaan, is er een lek. Sluit het ventiel onmiddellijk. Gebruik nooit een lucifer of vlam om een lek te detecteren.

Waar de barbecue na gebruik opbergen?

Sluit het ventiel van de gasfles. Koppel de regelaar los. De gasfles moet buiten worden bewaard, op een goed geventileerde plaats, buiten het bereik van kinderen. De barbecue kan binnen worden opgeborgen alleen als de gasfles is losgekoppeld en buiten wordt opgeslagen.

Kan ik de barbecue binnenshuis gebruiken?

Nee, deze barbecue is ontworpen voor gebruik uitsluitend buiten. Gebruik het nooit in een garage, veranda, schuur of andere afgesloten ruimte. Gebruik binnenshuis kan leiden tot koolmonoxidevergiftiging of brand.

Wat te doen bij flashback (brand in de brander)?

Sluit onmiddellijk het ventiel van de gasfles en zet de bedieningsknoppen op OFF. Wacht tot de barbecue is afgekoeld. Reinig de branderbuizen en openingen om verstoppingen te verwijderen. Als het probleem aanhoudt, neem dan contact op met uw leverancier.

GEBRUIKSAANWIJZING BQ-6342 Campart

Belangrijk: Lees deze gebruiksaanwijzing aandachtig door om vertrouwd te raken met het toestel alvorens de gasfles aan te sluiten. Bewaar deze instructies voor toekomstige raadpleging.

Instructies voor de BQ-6342

Gas Categorie	I3+(28-30/37), I3B/P(30)	I3B/P(50)
Totale Warmte Afgithe(kW)	\( {7.8}\mathrm{\;{kW}}\left( {{567}\mathrm{\;g}/\mathrm{h}\mathrm{G}{30}}\right) \;{9.0} \)	kW (655 g/h G30)
Injecteur grootte in mm	0.95 0.90

Gas Categorie Toevoer Druk (mbar)	Voor Gebruik in de Landen
I3+(28-30/37) GB, IE, BE, CH, ES, FR, GR, IT & PT
I3 B/P (30) DK, FI, GR, LU, NL, NO & SE
I3 B/P (50) AT, CH & DE

Dit apparaatClient gebrukt te worden met het juiste soort gas en de juiste gasdruk. Het Niet opvolgen hiervan kan resulteren in gevaarlijke situations.

Alleen buitenshuis te gebruiken.

Veiligheids Informatie

1. Het Niet opvolgen van deze instructies kan resulteren in brand of een explosie hetgeen ernstig lichamelijk letsel, overlijden of schade aan eigendommen kan veroorzaken.
2. Gebruik geen toestel wat lekt, beschadigd is of Niet goed werkt.
3. Het toestel dient op een horizontally oppervlak gebruikt te worden. Het toestel dient gebruikt te worden uit de buurt van brandbare materialen met een minimale afstand van 0.9m van aangrenzende muren en 2 m van plafonds.
4. Gasslang & Drukregelaar Veiligheid: afhankelijk van het soort gas wat u wilt gebruiken, dient u uwplaatselijke leverancier te raadplegen voor een drukregelaar geschikt voor gebruik met het toestel en de gasflas koppeling. De volgende gas soorten en toevoer drukken zijn van toepassing:

*Voor GB, IE, BE, FR, IS, GR, IT, ES, LU, PT, CH: I3+(28-30/37)

Butaan: 28-30 mbar of Propaan: 37 mbar.

• Moet geschikt zijn voor Vloeibaar Petroleum Gas (LPG)
• Moet de bestand zijn gegen bovenstaande gasdrukken.
• Mag Niet longer zichn dan 1.5 meter
• MoetGPCertificerdzijn voor gebruikin het land waar gebruikt.

• De grill worden geleverd met een goede koppeling die geschikt is voor een flexibile slang

• Nadat de assemblage is vastbezet, het gas aanzetten en controlleren op lekkage door het ruikenaar gaslucht en door wat zeepwater over alle verdachte aansluitingen te smeren.
  WAARSCHUWING: Gebruik deze grill nooit zonder een gasfles drukregelaar.

• Dit is een lage druk grill en mag alleen gebruikt worden met de gespecifieerde drukregelaar.
• Tijdens het koppelen van de gasslang en de drukregelaar aan de gasfles, ervoor zorgen dat onnodige verdraing van de flexibele gasslang voorkomen worden.
• Houdt de gasslang weg van warme oppervlaktes. Bescherm de gasslang gegen drupend vet. Voorkom onnodig draaien. Voor gebruik van de gasslang visueel controlleren op barsten, overmatige slijtage of andere beschadigingen. Vervang wanner nodig de gasslang. Zoek nooit waar gaslekken met een aangestoken lucifer of open vuur, gebruik een zeep water oplossing. Verander of modifieer nooit de drukregelaar of gas toevoer samenstelling. Deze grill mag Niet binnenshuis gebruikt worden.
• WAARSCHUWING: bereikbare onderdelen können erg heet zich. Kinderenuit de buurt honden.
• Houdt kinderen weg van grillijdens gebruik totdat de grill is afgekoeld is na gebruik. Sta Niet toe dat kinderen de grill gebruiken.
• Elke modificatie van dit toestel kan gevaarlijk zijn.
• Verplaats het toestel tijdens gebruik Niet.
• GEBRUJK deze grill NIET in de garage, op balkons, passages, schuren of andere afgesloten ruimtes. Uw grill dient alleen buitenshuis geleukt te worden. De grill is Niet bedoeld voor installmente in of op recreatievoertuigen en/of boten en mag Niet onder brandbare oppervaktes geplaatst te worden. De doorstoming van verbrandingslucht en ventilatie rondon de behuizing van de barbecue Niet verhinderen.

• Zorg er altijd voor dat er geen sport of lichamelijke activiteiten uitgevoerd worden in de nabijheid van de grill tijdens gebruik en als hij nog warm is.

• Onderdelen verzegeld door de fabrikant of hun tussenpersoon mogen nicht mee gemanipuleerd worden door de gebruiker. Dit toestel dient alleen buitenshuis gelebruikt te worden.

• Als er een lek zit in uw toestel (gas lucht), direct meenemenaar een goed geventileerde vuur vrije ruimte waar het lek gezonden en gerepareerd kan worden.Probeer geen lekkages te vinden met een vlam.gebruik zoepwater.Gebruik het toestel Niet voordat het lek is gedicht.

• Nadat de assemblage is vastbezet, het gas aanzetten en controlleren voor lekkage door te ruikenaar gaslucht en door wat zeepwater over alle verdachte aansluitingen te smeren.

• WAARSCHUING: Niet maar gaslekken zoeken met open vuur.

• Als u het lek Niet kunt maken door de koppelingen aan te draaien, de gastoevoer afzetten en direct Kontakt opnemen met uw leverancier.

• WAARSCHUWING: Als u een gaslucht ruikt

(1) Sluit het gas maar de grill af bij de kraan op de gasfles.
(2) Doof alle open vuur.
(3) Licht de deksel op.

(4) Als u gaslucht blijt ruiken onmiddelijk uw leverancier of brandweer bellen als het een ernstig lek van de gasfles betreft.

1. Draai na gebruik de gastoevoer bij de gasfles af.
2. Het toestel kan binnenshuis opgeslagen worden nadat hij is losgekoppeld van de gasfles. De gasfles dient buitenshuis in een goed geventileerde ruimte opgeslagen te worden.
3. Bij verwisseling van een lege waar een volle gasfles ervoor zorgen dat dit gebeurd in een vuur vrij omgeving.
4. WAARSCHUWING: Bewaar geen reserve gasfles onder of nabij deze grill. Deze grill dient allen buitenshuis gezebruikt worden.
5. WAARSCHUWING: Sla nooit uw gasfles binnenshuis op. Wanner u uw grill binnenshuis opslaat, ALTIJD eerst de gasfles afkoppelen en de

gasfles veilig buten opstaan. Gasflessen要去en buitenshuis opgeslagen worden in een goed geventileerde ruimte buten bereik van kinderen, en mogen Niet opgeslagen worden in een gebouw, garage of andere gesloten ruimte.

1. Geen benzine of andere brandbare vloeistoffen opslaan in de buurt van dit of een elk ander toestel.

Voorbereid ing en Opstellen van de Grill

Voor het eerste gebruik: Verwijder de Grill met alle verpakking uit de doos en zet hem op de grond. Zorg ervoor dat er geen losse onderdelen overblijven. Opmerking: Voor gebruik van de grill, dieze instructies doorlezen.

Volg de instructies op van iedere stap in de volgorde waarin zij geschreven bij waarbij u de afbeeldenen bekikt. Dit zorgt voor een gemakkelijke assemblage.

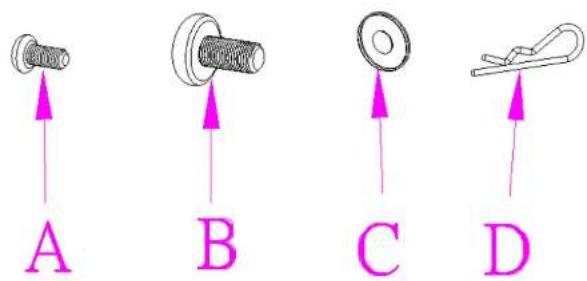

Onderdelen voor assemblage:

A: Montage Instructies voor Samenbouw van de Kar

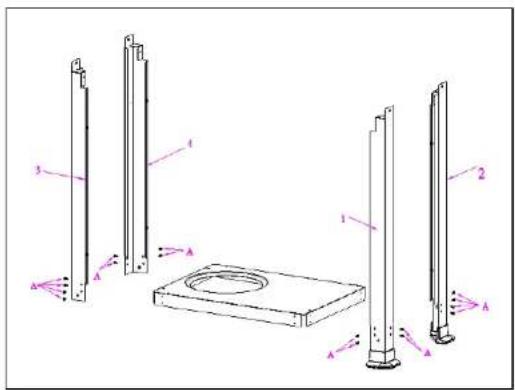

STAP 1. Verbind de Poten met de Kar Bodemplaat met de schroeven (Type A). (Fig. 1)

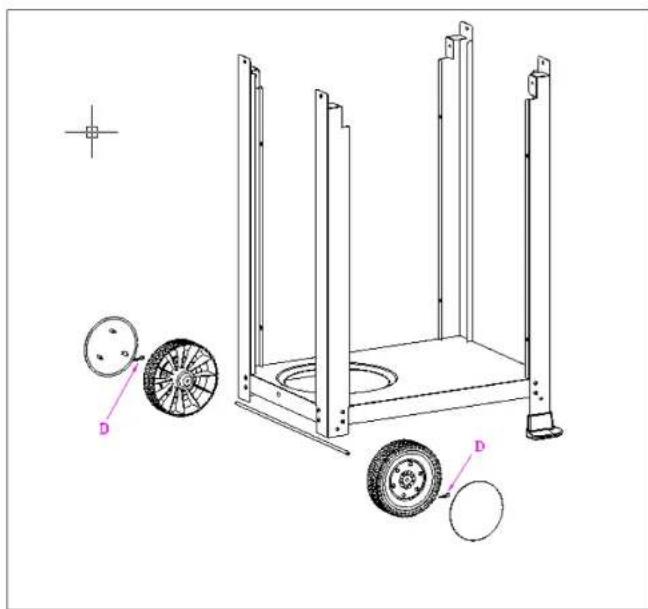

STAP 2. Monteer de Wielen met de pennen (Type D). Verbindt de wielen aan de poten middels de as. (Fig. 2)

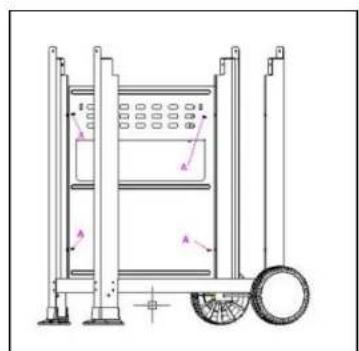

STAP 3. Verbindt de frontplaat van de wagen met de schroeven (Type A) en moeren (Type C). (Fig. 3)

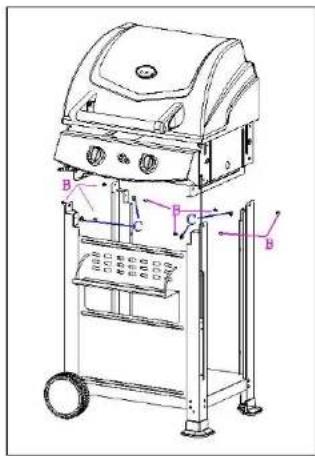

STAP 4. Bevestig de Basis Eenheid aan de Kar Samenbouw middels de schroeven en ringen (Fig. 4)

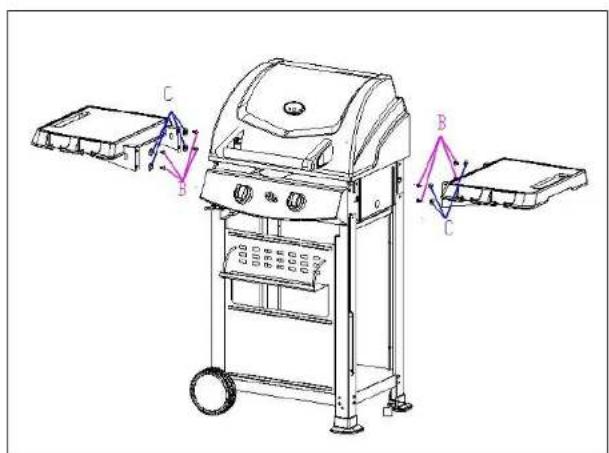

STAP 5. Bevestig de Zijtafels aan beiden zijden van de Basis Eenheid (Fig. 5)

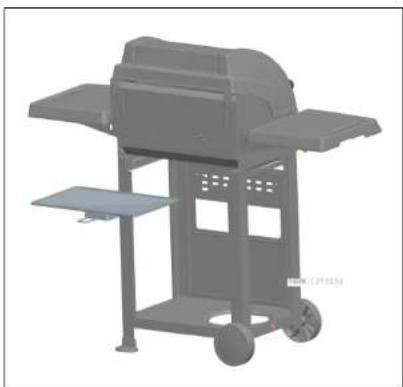

STAP 6. Bevestig het druipvet opvangblad aan de Basis Samenbouw (Fig. 6)

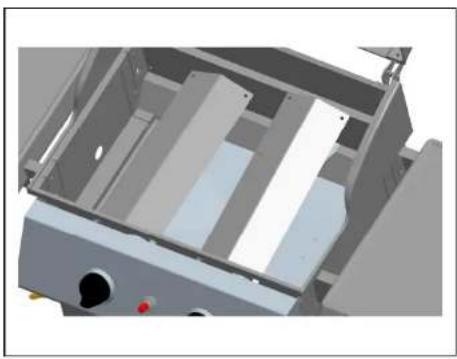

STAP 7. Plaats de Hittekappen op hun juiste positie. (Fig.7)

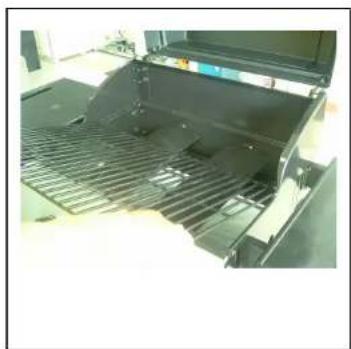

STAP 8. Plaats het Rooster op zijnjuiste positie.(Fig.8)

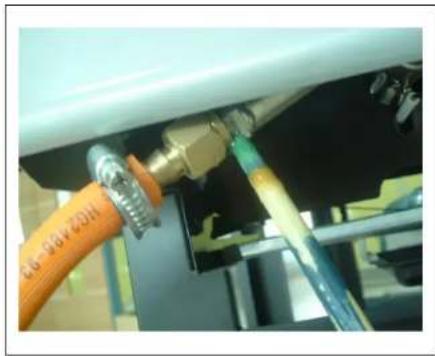

STAP 9. Bevestig de gasslang aan het aansluitstuk middels de klem. (Fig.9)

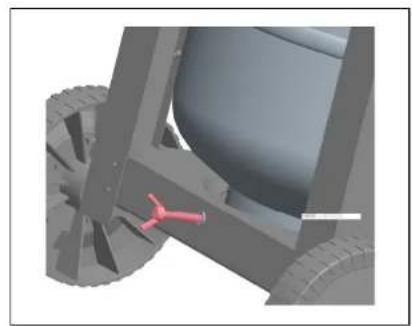

STAP 10. Bevestig de gasles middels de schroef. (Fig. 10)

Figuur 1
Figuur 2

Figuur 3

Figuur 5

Figuur 4

Figuur 6

Figuur 7
Figuur 8

Figuur 9

Figuur 10

Aansluiten van de Gasfles

WAARSCHUWING: Sluit nooit een onteregelde gasfles aan op uw barbecue.

BELANGRIJK: Voor het aansluiten en afkoppelen van de barbecue aan de gasfles ervoor zorgen dat beiden grill bedieningsknoppen in de UIT stand staan. VOORZICTIG: Als de barbecue Niet in gebruik is, moet het gas uitgedraaid worden bij de kraan op de gasfles.

Aansluiten:

1. Zorg ervoor dat de kraan op de gasfles zich staat.
2. Controller de gasfles kraan om er verzekerd van te zijn dat het de juiste schroefdraad heeft voor de drukregelaar. Lees de gebruiksaanwijzing die bij de drukregelaar geleverd is om verzekerd teijken van de juiste aansluiting en werkung.
3. Zorg ervoor dat de grill brander knappen in de "UIT" stand staan.
4. Controller de gasfles kraan uitgang en drukregelaar. Let op voor beschadiging of vuil. Verwijder alle vuil. Controller de gasslang op beschadigingen. Probeer nooit beschadigde of verstote apparatuur te gebruiken.
5. Sluit de drukregelaar aan op de kraan van de gasfles.
6. Draai de kraan op de gasfles volledig open. Gebruik een water en zeep oplossing om alle aansluitingen te controleren op lekke alvorens de barbecue aan te steken. Als er eenlek gezonden is, de gasfles kraan zichdraaien en de grill Niete ebruiken totdat reparatie verricht kan worden door de plaatselijke gasfles leverancier.

Afkoppelen

1. Zorg ervoor dat beide brander regel knappen "UIT"staan.

2. Zorg ervoor dat de gasfles kraan volledig dicht zit.

3. Ontkoppel de drukregelaar van de kraan van de gastfles kraan.

Aansteek Procedure

Ontstekings System Controle

1. De ontstekingstest worden gedaan met een dichtgodraide gasfles kraan.
2. Test.beide branders acheher elkaar volgens de onderstaande procedure.
3. Zorg ervoor dat de bedieningsknop in de stand uit staat . Druk en draai de bedieningsknop gegen de wijzers van de klok inaar de Hoog stand totdat de knop klikt.
4. Herhaal deze aktie, telkens kijkend voor een vonk bij de brander. Als er geen vonk zichtaar is bij de brander, controlleren dan of de ontstekingsdraad stevig vastzit aan de bediening en vonk elektrode. Wanner het vondenwerkt de Bedieningsknop in de UIT stand zetten.

Opmerking: Als de ontsteker defect is hunnen de branders aangestoken worden gebruikmakend van een lucifer vastgemaakt aan de lucifer houder.

Brander Bediening

1. De deksel openen alvorens de branders aan te steken.
2. De gebruiker要去 algid tijdens gebruik van de grill het druipvet opvangblad geplaatst hebben.
3. Zorg ervoor dat beiden bedieningsknoppen in de UIT "0" stand staan.

4. Draai de gasfles kraan open.

5. Om de branders aan te steken de overeenkomstige bedieningsknop Indrukken en gegen de wijzers vande klok in draaienaar de stand Hoog, tegerlijkertijd controeren of de brander aangestoken is. Zie onderstaande opmerking. De linker bedieningsknop regelt de linker brander en de rechtter bedieningsknop regelt de rechtter brander.

6. Wanneer de brander aangestoken is kan de temperatuur van de grill verminderd worden door de bedieningsknop waar de stand laag te draaien..
7. Om de brander af te zetten, de bedieningsknop de met de wijzers van de klok mee volledig maar de uit stand "0"draaien.
8. De kraan op de gasfles dichtdraaien als de grill nicht worden gebruikt.

Opmerkingen:

1.Bij eerste montage, zullen de gasleidingen en de branders vol met lucht zitten. Om de branders goed aan te konnen steken moeten de leidingen met gas gezuld zich. Het kan nodig zich de branders een aantal keren aan te steken voordat u hierin slaagt. Als een brander na een aantal pogingingen nicht ontsteekt draai dan het gas zich bij de gasfles en lees dan de onderstaande pragraaf "Als de Barbecue Niet Maar Behoren Werkt".
2. Onthoud dat als een ontsteker defect is de brander aangestoken kan worden met een lucifer in de luciferhouser.

Als de Barbecue Niet Maar Behoren Werkt

1. Draai het gas dicht bij de gasfles en draai beiden bedienings knappen maar de UIt stand.
2. Wacht 5 minuten alvorens weeer aan te steken.
3. Controller de gas toevoer verbindingen.
4. Herhaal de aansteek procedure en als de barbecue nog steeds nicht maar behoren werkdt, draai dan de gasfles kraan zich en draai beiden bedieningsknoppen maar de UIT stand en wacht totdat de grill afgekoeld is en

controleer het volgende:

a) Foutafstelling van brander buis met de monding

CORRECTIE: Herpositioneer de brander buis zodate hij goed past over demonding zoals到场d in Fig. 11.

b) Verstopping In de gasslang

CORRECTIE: Verwijder de gasslang van de grill. NIET ROKEN! Open de gasfles kraan voor een seconde om de verstopping uit de

slang te blazen. Draai de kraan op de gasfles dicht alvorens de gasslang opnieuw aan te sluiten.

Voordat u voor de eerste keer gaat koken op uw grill, alle restant oliën of andere vreeimde stoffen afbranden door de branders aan te steken.

Zorg ervoor dat de deksel open staat en zet beiden branders op stand "Hoog" voor ongeveer 2-3 minutes. U mag dan de bedieningsknoppen "UIT" zetten of verder gaan met koken op de standen "LAAG" of "HOOG".

Voorverwarmen

Het is noodlesaktijk de barbecue korteijd voor te verwarmen voor het koken van bepaald voedsel, afhankelijk van het soort voedsel en de temperatuur van het koken. Voedsel dat een hoge kooktemperatuur vereist, heeft maar eenperiode van 5-6 Minutes van voorverwarming nodig.

Opmerking: Sluit de deksel nicht länger dan 8 minutes over de Grill Plaat, of wanner er geen eten op de Grill Plaat ligt. De anti-kleef laag kan hierdoor beschadigd worden.

Kookplaat optie

De rechter brander kan gebruikt worden als kookplaat voor gebruik van pannen door de rechterkant van de grillplaat te verwijderen en hem te verrangen door de " Pannen drager". Kook geen eten direkt op de pannen drager, hij dient alleen gebruikt te worden voor het koken met een pan.

VOORZICHTIG: De deksel voor het aansteken openzetten.

Nooit roken tijdens het aansteken van de branders.

Verplaats de standardietijdens gebruik van de grill.

Laat de grill Niet onbeheard staan als hij aangestoken is.

Verzorging & Onderhoud

OPLETTEN: Oppassen voor spinnen en wespen. De brander buis dient periodiek gecontroleerd en gereingd te worden.

Verzorging & Onderhoud

Zoals geldt voor alle toestellen, goede verzorging en onderhoud za ze in top conditie honden en hun levensduur verlungen. Uw十几年e gas grill is hierbij geen uitzondering. Door deze reinigings procedures op regelmatige basis op te volgen, za uw grill met minimale moeite schoon blijven en goed werken.

Spinnen enkleine insecten spinnen soms hun web of makinenestjes in de brander leidingen gedurende opslag of tijdens transport. Deze webjes kunnen eenverstopping in de gas toevoer veroorzaken die kunnen resulteren in brand in en rondon de branderbuizen.

Dit soort brand is bekend als "OPVLAMMEN" en veroorzaakt ernstige beschadiging aan uw barbecue en schegt een onveilige werk situation voor de

gebruiker. Ofschoon een verstopte branderbuis Niet de enigeoorzaak is van het "OPVLAMMEN" is het wel de meest voorkomendeoorzaak en is derhalve regelmatie contro en reiniging van de branderbuis is nooodzakelijk.

Opvlammen (Flashback)

Als er brand ontstaat rondom de brander, draai dan onmiddelijk het gas zich bij de gaskraan op de gasfles en draai de bedieningsknoppen maar de UIT stand, wacht totdat de grill is afgekoeld, reing dan de branderbuizen en brander mondingen Zoals hieronder beschreiben.

Reinigen van de Grillplaten

Na het koken, beiden brander bedieningsknuppen in de UIT stand zetten en de grill af latent koelen alvorens de grillplaten te reinigen. Voor erste en periodiek gebruik, is het aan te raden de grilplaten te wassen in warm Licht zeepachtig water met een reinigingsdoek.

Verzorging van het Kookvlak

Gebruik en verzorging van het kookvlak is belangrijk. Gebruik geen metalen keukengerei of snij geen eten op het kookvlak. Gebruik allen plastic keukengerei. Gebruik geen pannen op de grillplaat kookvlakken. De kook vlakken Niet overhitten door de deksel dicht te houden of te koken zonder eten erop.

Reinigen van het Druip Opvangblad

Het druip opvangblad dient regelmatig geleegd en schoongeveegd te worden en in warm Licht zeepachtig water gewassen te worden.

Algemeen Onderhoud en Reparatie

Het toestel nicht veranderen.

Klantenservice

Het toestel is nicht te onderhonden door de gebruiker. Als hij Niet juist werkt, controller dan of u de instructies goed heeft opgevolgd.

Als hij dan nog steeds Niet goed werk, raadpleeg dan uw verkoper. Als uw verkoper uw probleem Niet oplost, bel dan de Afdeling Klantenservice.

Als u de grill maar ons moet terugsturen:

1.De gasfles akkoppelen.
2.Pak de grill voorzichtig in.
3.Uw naam, adres en telefoonnummer bijsluien.
4 Laat ons weten wat er mee aan de hand is. Als hij onder de garantie valt, vermelden waar en wanner hij aangeschaft is, en stubur het bewijs van aankoop (bjiv. Kassabon) mee.
5.Stuur hem waar de Afdeling Klantenservice, op het adres vermeld aan het einde van dit blaadje.
6. Zij zullen u een schatting geven omtrent de inspectie/reparatie.

Garantie

Elk defect die de functionaliteit van het toestel beinvloed die tevoorschijn komt binnen een jaar na aankoop za hersteld worden middels gratis reparatie of omruil mits hij gebruikt en onderhonden is overeenkomstig de instructies en hij Niet is gebruikt of misbruikt is op wat voor manier dan ook. Uw wettelijk rechten worden nicht bevinploed.

In lijn met ons beleid van continue produit ontwikkeling behouden wij hetrecht het produit, de verpakking, en documentatie specificaties te veranderen zonder verdere mededelingen.

voir Nederland en Belgie:

voor onderdelen of garantie:

0031 (0) 505020043 of

0031(0)135940300
