Robored G1 - Stofzuiger Redline - Gratis gebruiksaanwijzing en handleiding

Producttype	Robotstofzuiger
Merk	Redline
Model	Robored G1
Afmetingen (diameter x hoogte)	330 mm x 75 mm
Gewicht	2,3 kg
Batterijtype	Li-ion 2200 mAh, 14,4 V
Autonomie	105-115 minuten
Oplaadtijd	4-6 uur
Capaciteit stofbak	0,5 L
Navigatiesysteem	SLAM met 10 anti-botsingssensoren en 4 valbeveiligingssensoren
Reinigingsmodi	Automatisch, Max, rand (MODE1), zone (MODE2), willekeurig (MODE3), dubbele passage (MODE4), gepland
Connectiviteit	Wi-Fi (app « Coayu Robot »)
Afstandsbediening	Ja (AAA-batterijen niet inbegrepen)
Aanraakbediening	Ja (aanraakscherm op de robot)
Inhoud van de doos	Robot, laadstation, adapter, afstandsbediening, HEPA-filter, 2 zijborstels, rolborstel, reinigingsdoekje, gebruikershandleiding
Adaptervoeding	Model GQ12-2400-60-AG
Veiligheid	Valbeveiligingssensoren, bumper, automatische stop bij obstakels; alleen voor gebruik binnenshuis
Aanbevolen onderhoud	Maak zijborstels wekelijks schoon, prullenbak en filters regelmatig, laadcontacten met een zachte doek
Vervangbare reserveonderdelen	Zijborstels (elke 3-6 maanden), rolborstel, HEPA-filter, batterij (door een professional)
Gebruikstemperatuur	0 °C tot 40 °C

Veelgestelde vragen - Robored G1 Redline

Hoe start ik de robotstofzuiger?

Druk op de AAN/UIT-knop op de robot of op de afstandsbediening. De robot gaat in de standby-modus. Druk nogmaals op de knop of op het startpictogram op het aanraakscherm om de automatische reiniging te starten.

Hoe leeg ik de stofbak?

Druk op de lus van de stofbak en trek om deze te verwijderen. Open het bovenste deksel door op de lus te drukken, leeg de inhoud en reinig de filters met een borstel. Zorg ervoor dat het filter droog is voordat u het terugplaatst.

Hoe configureer ik de Wi-Fi en de app?

Download de app Coayu Robot. Zorg ervoor dat de robot in de standby-modus staat, druk vervolgens 3 seconden op de AAN/UIT-knop om de Wi-Fi-configuratie te activeren. Volg de instructies in de app om de robot met uw netwerk te verbinden.

Wat te doen als de robot niet oplaadt?

Controleer of het laadstation is aangesloten en of de robot correct op de laadcontacten is geplaatst. Zorg ervoor dat de laadcontacten van de robot en het station schoon zijn. Als het probleem aanhoudt, start de robot opnieuw op of neem contact op met een technicus.

Hoe reinig ik de valbeveiligingssensoren?

Gebruik een zachte, droge doek om de valbeveiligingssensoren onder de robot te reinigen. Maak ze nooit nat. Regelmatig reinigen voorkomt valse alarmen en zorgt voor een veilige werking.

Wat zijn de verschillende beschikbare reinigingsmodi?

De modi zijn: Auto (volledige automatische reiniging), Max (maximaal vermogen), en via de MODE-toets op de afstandsbediening: MODE1 (randreiniging), MODE2 (zone 2x2 m), MODE3 (willekeurig), MODE4 (dubbele passage dieptereiniging).

Hoe lang gaat de batterij mee en hoe verleng ik de levensduur?

De autonomie is 105 tot 115 minuten. Om de levensduur te verlengen, laadt u de robot volledig op bij het eerste gebruik (meer dan 5 uur) en laadt u hem op zodra de batterij onder de 20% daalt. Schakel de robot uit als u hem langere tijd niet gebruikt.

Hoe vervang ik de zijborstels?

Klik de versleten zijborstels los en vervang ze door nieuwe. De draairichting wordt aangegeven met L (links) en R (rechts). Het wordt aanbevolen om ze elke 3 tot 6 maanden te vervangen.

Kan de robot water opzuigen?

Nee, de robotstofzuiger mag nooit water of andere vloeistoffen opzuigen. Dit kan het moederbord en de motoren beschadigen. Gebruik hem alleen op droge oppervlakken.

Wat te doen bij een foutmelding 'overbelasting van de wielen'?

Schakel de robot uit en controleer of er vreemde voorwerpen (haar, draden, enz.) om de wielen zijn gewikkeld. Verwijder ze voorzichtig. Start de robot opnieuw op. Als het probleem aanhoudt, inspecteer dan ook de zijborstels en rolborstel.

GEBRUIKSAANWIJZING Robored G1 Redline

Ademhalingsmachine handleiding

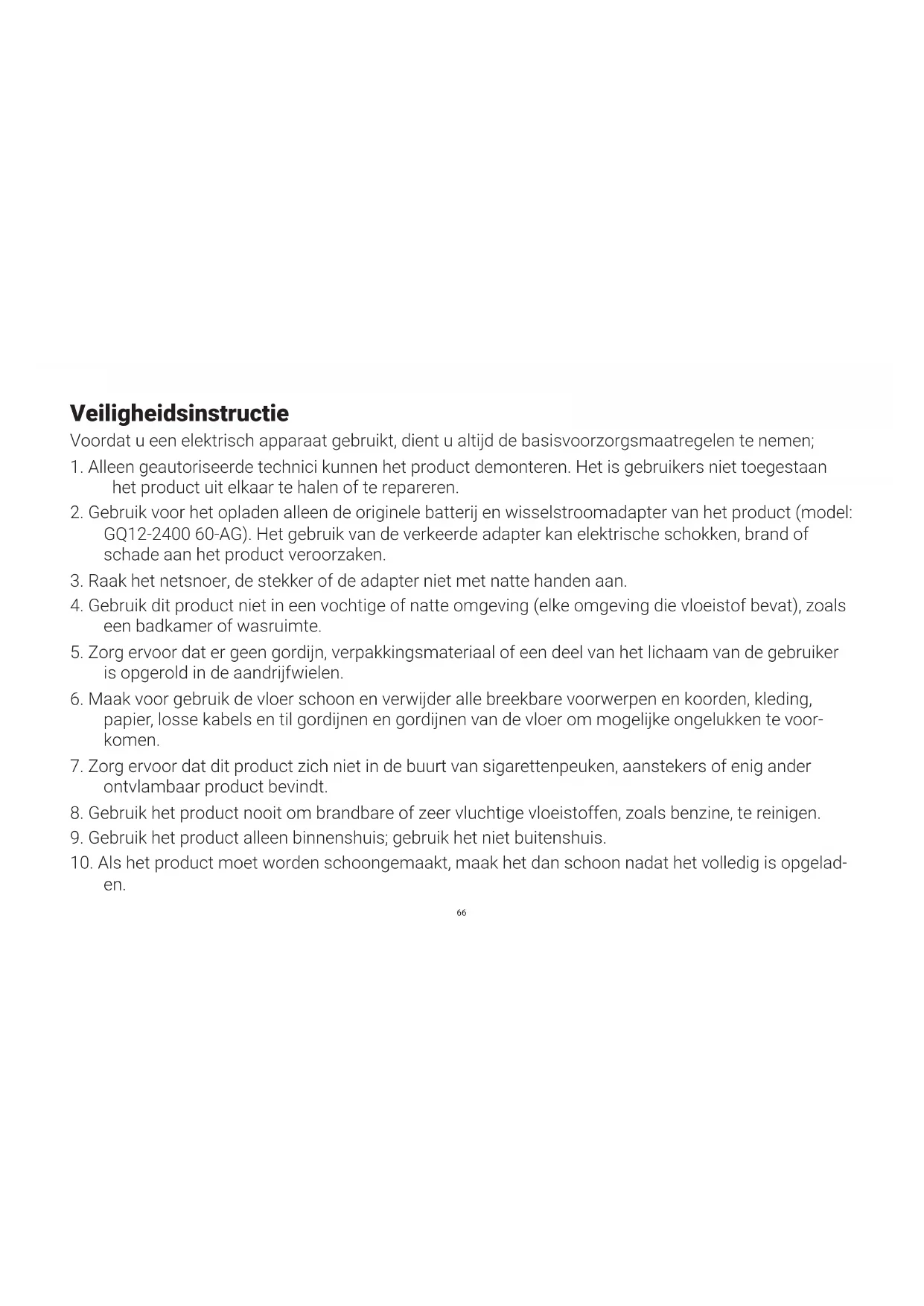

Veiligheidsinstructie

Voordat u een elektrisch apparaat gebruikt, dient u altijd de basisvoorzorgsmaatregelen te nemen;

1. Alleen geautoriseerde technici kunnen het product demonteren. Het is gebruikers niet toegestaan het product uit elkaar te halen of te repareren.
2. Gebruik voor het opladen alleen de originele batterij en wisselstroomadapter van het product (model: GQ12-2400 60-AG). Het gebruik van de verkeerde adapter kan elektrische schokken, brand of schade aan het product veroorzaken.
3. Raak het netsnoer, de stekker of de adapter niet met natte handen aan.
4. Gebruik dit product niet in een vochtige of natte omgeving (elke omgeving die vloeistof bevat), zoals een badkamer of wasruimte.
5. Zorg ervoor dat er geen gordijn, verpakkingsmateriaal of een deel van het lichaam van de gebruiker is opgerold in de aandrijfwielen.
6. Maak voor gebruik de vloer schoon en verwijder alle breekbare voorwerpen en koorden, kleding, papier, losse kabels en til gordijnen en gordijnen van de vloer om mogelijke ongelukken te voorkomen.
7. Zorg ervoor dat dit product zich niet in de buurt van sigarettenpeuken, aanstekers of enig ander ontvlambaar product bevindt.
8. Gebruik het product nooit om brandbare of zeer vluchtige vloeistoffen, zoals benzine, te reinigen.
9. Gebruik het product alleen binnenshuis; gebruik het niet buitenshuis.

10. Als het product moet worden schoongemaakt, maak het dan schoon nadat het volledig is opgeladen.

11. Buig het flexibele snoer niet te ver en knijp het niet samen met zware of scherpe voorwerpen.

12. Ga niet op dit product zitten of bevestig er geen voorwerpen aan. Pas op voor kinderen of huisdieren als het product in werking is.
13. Zet dit product niet op een plek waar het gemakkelijk neer te zetten is (tafels, stoelen, etc.).
14. Zet de schakelaar uit tijdens transport van het product of wanneer u dit product gedurende lange tijd niet nodig heeft.
15. Controleer voor het opladen of de adapter en stekker correct zijn aangesloten.
16. Om struikelen te voorkomen, moet iedereen in huis worden gewaarschuwd wanneer dit product wordt ingeschakeld.
17. Als de prullenbak vol is, maakt u deze leeg voordat u deze gebruikt.
18. Gebruik dit product bij een temperatuur tussen 0 °C en 40 °C.
19. Gebruik dit product niet langdurig in een omgeving met hoge temperaturen of in zonlicht.
20. Dit apparaat bevat batterijen die alleen mogen worden vervangen door gekwalificeerde personen. De batterij moet uit het product worden verwijderd voordat u het weggooit. Om veiligheidsredenen moet de batterij op de juiste manier worden afgevoerd.
21. De adapter moet uit het stopcontact worden gehaald voordat u het apparaat reinigt of onderhoudt of de batterij verwijdert.
22. De elektrische stroom moet uit het stopcontact worden gehaald voordat u het apparaat reinigt of onderhoudt.

WAARSCHUWING:

* Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door mensen met verminderde fysieke, sensorische of mentale capaciteiten of zonder ervaring en kennis, mits ze toezicht houden of instructies volgen met betrekking tot het veilige gebruik van het apparaat. Kinderen mogen niet zonder toezicht met het apparaat spelen, het schoonmaken of onderhouden.
* Gebruik alleen de verwijderbare voeding die bij het apparaat is geleverd om de batterij op te laden.

INHOUD

1. Kenmerken 70
2. Pakketten 71
3. Figuur 72

3.1 Robotstofzuiger 72
3.2 Laadstation 73
3.3 Rolborstelset 73
3.4 Afstandsbediening 73
3.5 Displaypaneel 74
4. Bediening 75
5. Start / Stand-by / Slaap 77
6. Bijlage 77
7. Laad 78

1. Reinigingsmodus 79
2. Onderhoud 81
   9.1 Zijborstel 81
   9.2 Belastingsschakelaars 81
   9.3 Afvalbak en filters 82
   9.4 Walsborstel 83
   9.5 Sensoren en wielen 83
3. Specificatie 84
4. Problemen oplossen 85
5. Batterijwaarschuwingen 86

1. Kenmerken

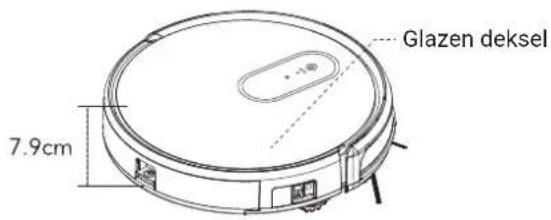

1.1 Industriële ontwerpen

• Lichaam 7,9 cm dik, de robotstofzuiger kan in diepe hoeken van meubels gaan, er zullen geen hoeken worden gemist bij het schoonmaken.
• Glazen afdekking met de beste krasvastheid.

1.2. Intelligent navigatiesysteem

Het intelligente navigatiesysteem coördineert met het SLAM-algoritme dat de robot helpt zichzelf te positioneren en de reinigingsroute te plannen.

De G1 heeft 10 groepen antibotsingssensoren en 4 groepen valbeveiligingssensoren, die uw meubels en robot goed beschermen.

• De hele werking van de robotstofzuiger ligt in uw handen.
• Stel het schoonmaakschema in, controleer de schoonmaakstatus in de app.
• Controleer schoonmaakkaarten, batterijstatus, fouttips in de app.

2. Pakketjes

Schoonmaakdoekje ZijborstelAdemhalingsmachine

Borstel Prullenbak

Adapter Afstandsbediening Filter HEPA InstructiesLaadstation

3. Diagram

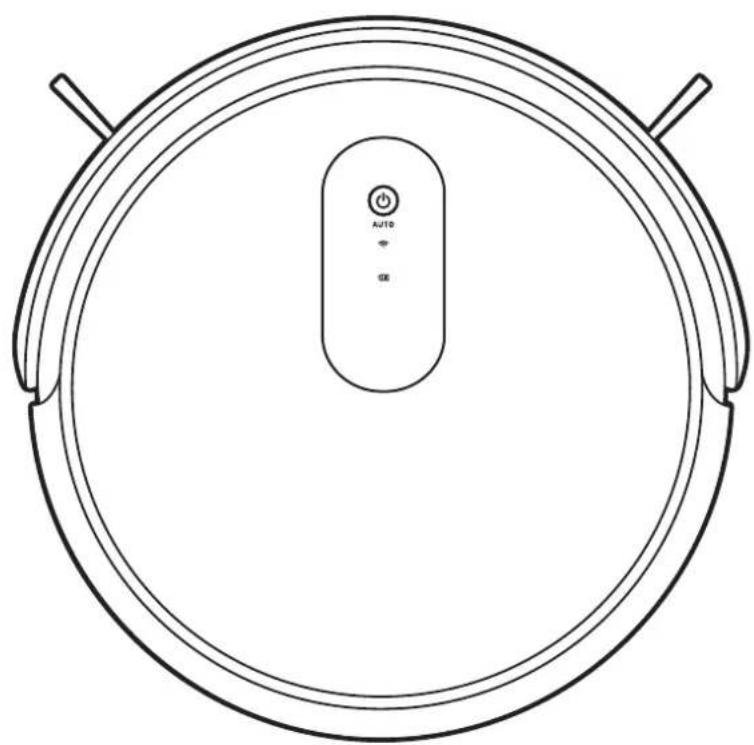

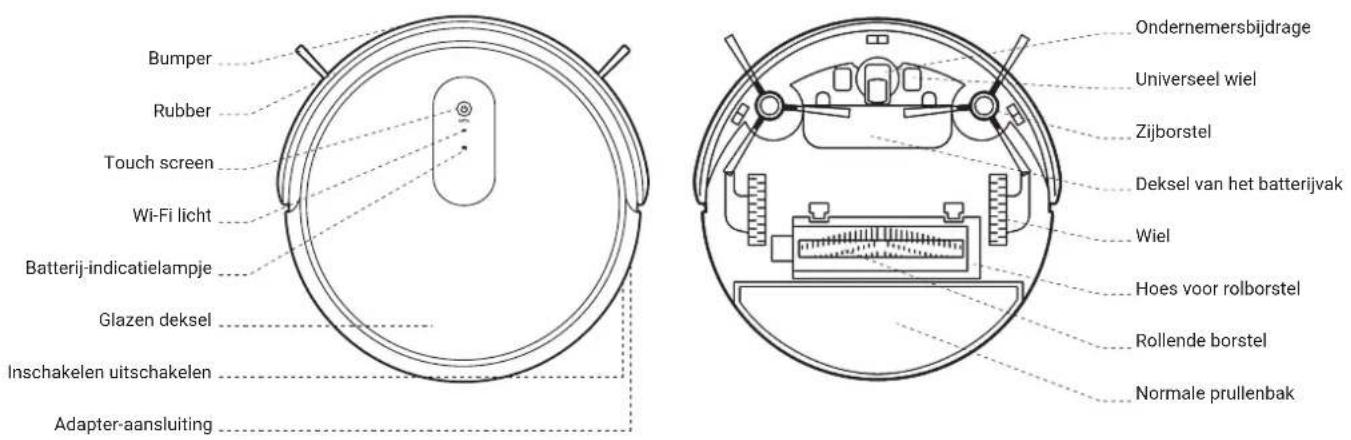

3.1 Ademhalingsmachine

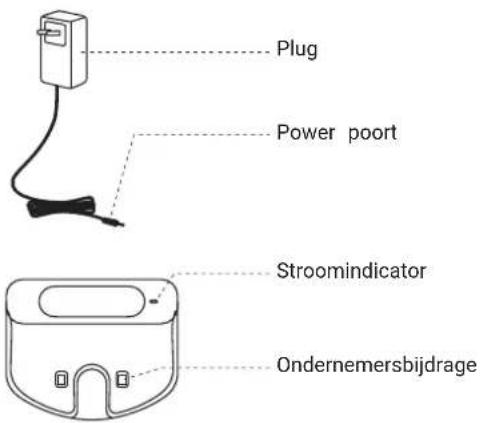

3.2 Laadstation

3.3 Kit de brosses roulantes

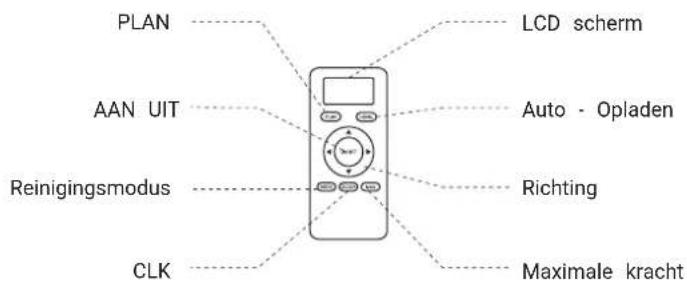

3.4 Afstandsbediening

Advies :

1. De toetsen Max en CLK werken alleen in de stand-bymodus.
2. Installeer a.u.b. 2 STUKS A & A-batterij voordat u deze gebruikt.

3.5 Aanplakbord

"AAN UIT

Wi-Fi-lampje

Batterij-indicatielampje

Bij. Druk op " om de robotstofzuiger in schakelen en druk nogmaals om te beginnen met schoonmaken.
b. Als de robotstofzuiger in de stand-bymodus staat, drukt u op om over te schakelen naar de stand-bymodus.
vs. Als de robotstofzuiger in de stand-bymodus staat, drukt u op om te beginnen met reinigen.
d. Druk in de stand-bymodus 3 seconden op om Wi-Fi in te stellen wanneer u de app verbindt.

Wanneer u de applicatie gebruikt en de configuraties- tap invoert, wordt de status van de internetverbinding weergegeven.

Wanneer de vacuumrobot moet worden opgeladen, is deze rood van kleur; tijdens het opladen zal het een afwisselend rood-blauwe kleur hebben; wanneer het opladen is voltooid, is het blauw van kleur.

4. Chirurgie

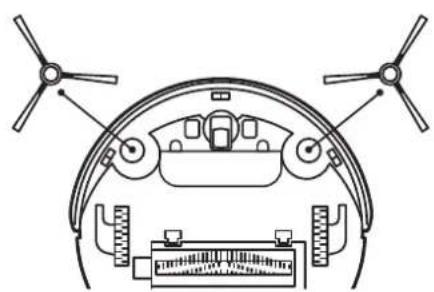

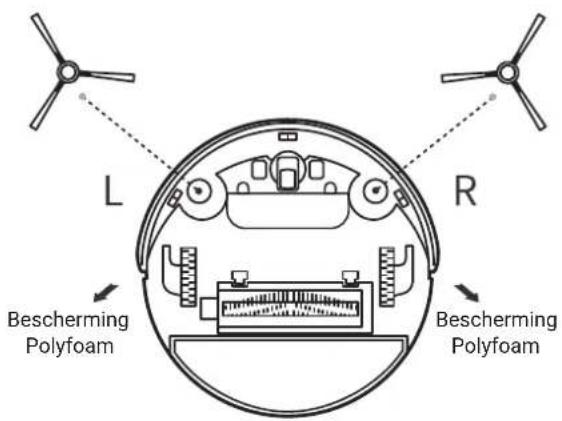

4.1 De zijborstel monteren

Advies:

Het haar is gemakkelijk om de zijborstel te wikkelen, blijf deze een keer per week schoonmaken.

4.2 Plaats het laadstation en de laadrobot

- Schakel de robotstofzuiger in voordat u deze oplaadt.

- Sluit het laadstation aan op het stroomnet en plaats het tegen de muur, maak obstakels vrij 0,5 meter links / rechts van het station en 1,5 meter voor het station. Zet daarna de robotstofzuiger op het laadstation, deze begint automatisch op te laden.

Zorg ervoor dat de oplaadtijd de eerste keer meer dan 5 uur is.

4.3 Verwijderen van obstakels

1. Verzamel de schillen, papier, kleding, enz. Op de grond.
2. Pak gordijnkoorden en verwarde draden op.
3. Pak de gordijnen op, de lakens hangen meer dan 5 cm van de vloer.
4. Verwijder watervlekken op de vloer.

Advies :

• Groot vuil blokkeert gemakkelijk de zuigopening en blokkeert de wielen, verwarde kabels vangen de robotstofzuiger gemakkelijk op.
• De robotstofzuiger kan geen water opzuigen, het kan het moederbord en de motoren beschadigen.

4.4 Een sleutel om te beginnen

Druk op " Ⓞ" op de robotstofzuiger om het reinigen te starten / pauzeren. Wanneer het reinigen is voltooid, keert de robot terug naar het automatische laadstation. Houd de oplader van het krachtstation aangesloten.

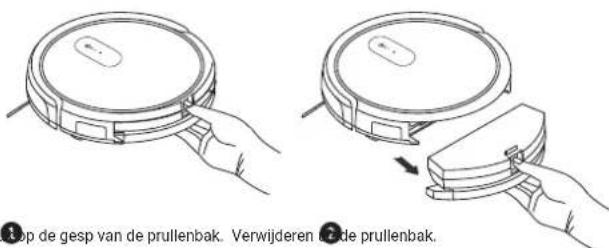

4.5 Leeg De prullenbak

Maak het afval op tijd leeg zodat de robot effectief kan doorgaan met schoonmaken.

3 Druk met één hand op de gesp van de bak, met de andere hand open je de bovenklep. Pas op dat u geen stof verspreidt bij het openen.

4 Leeg De prullenbak.

5. Start / Stand-by / Stand-by

5.1 Start pauze

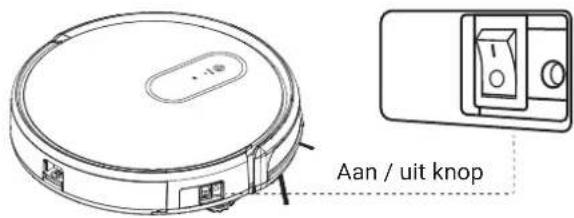

Bij. Schakel de robotstofzuiger in.
b. Druk op " ⏻" op het aanraakscherm en wacht tot het blauwe lampje niet knippert, druk nogmaals om de robotstofzuiger te starten.

5.2 Stand-by

Stand-by betekent dat de robot is ingeschakeld en wacht tot de gebruiker hem bedient.

Bij. Als de robot aan het werk is, drukt u op " ⏻" op de robotstofzuiger.
b. AAN / UIT op de afstandsbediening om de robot-stofzuiger in stand-by te zetten.

5.3 Vooravond

Druk in de stand-bymodus op " Ⓞ" op de robot of op ON / OFF op de afstandsbediening om de robotstofzuiger uit de slaapstand te halen. In de standby-modus kan de robot de batterijcapaciteit maximaal besparen.

• In de stand-bymodus gaat de robotstofzuiger na 10 minuten automatisch naar stand-by als er geen bedieningsopdracht is gegeven.
• Als de robotstofzuiger het station niet oplaadt, schakelt hij automatisch over naar de stand-bymodus.

Waarschuwing: In de stand-by modus kan de robot niet gewekt worden in de applicatie, hij moet werken met "AAN / UIT" op de afstandsbediening, of " ⏻ " op het touchscreen van de robot.

6. Bijlage

Raadpleeg de details van App-gebruikshandleiding: Schema-instelling.

7. In rekening brengen

Als het batterijniveau lager is dan 20%, keert de robotstofzuiger automatisch terug naar het laadstation.

U kunt de afstandsbediening of de "Coayu Robot" -app gebruiken om de robotstofzuiger terug naar de stations te rijden.

Laat het laadstation 24 uur draaien, dan kan de robot nog steeds het signaal van het station ontvangen.

2 Hoe u de levensduur van de batterij effectief kunt verlengen

• Laad de robotstofzuiger de eerste keer meer dan 5 uur op.
• Laad op tijd op als de batterijcapaciteit minder is dan 20%.
• Wanneer de robot klaar is met schoonmaken of de batterijcapaciteit minder dan 20% bedraagt, keert de robotstofzuiger automatisch terug naar het laadstation.
• Laad de robotstofzuiger volledig op en schakel hem uit als u hem een tijdje niet gebruikt.
• Als je de robot meer dan 3 maanden niet hebt gebruikt, laad hem dan eerst meer dan 5 uur op en gebruik hem dan om hem schoon te maken.

8. Reinigingsmodus

Druk in de stand-bymodus op " Ⓞ" op de robot of op "AAN / UIT" op de afstandsbediening om over te schakelen naar de automatische reinigingsmodus.

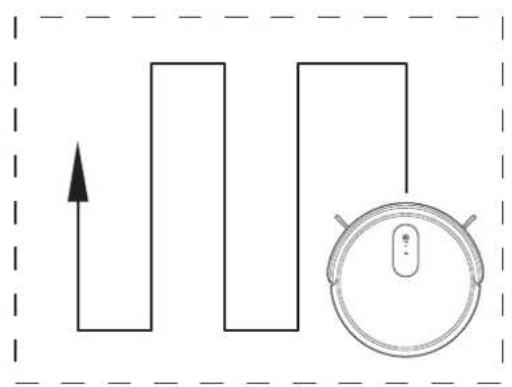

8.2 Max Reiniging

Druk op "MAX" op de afstandsbediening, de robot gaat naar de krachtige reinigingsmodus, meer kracht en vacuum.

Druk op "MODE" op de afstandsbediening om de reinigingsmodus te openen.

• Druk op "MODE" op de afstandsbediening om naar schoonmaak MODE1 te gaan: de robot begint met het reinigen van de randen.
• Druk nogmaals op "MODE", de afstandsbediening geeft MODE 2 weer: de robot maakt schoon in een gebied van 2 x 2 meter.
• Druk nogmaals op "MODE", de afstandsbediening geeft MODE 3 weer: de robot maakt willekeurig schoon.
• Druk nogmaals op "MODE", de afstandsbediening geeft MODE 4 weer: de robot zal een gebied twee keer grondig reinigen.
• Druk nogmaals op "MODE", de afstandsbediening zal niet langer MODE weergeven, de robot gaat in stand-by.

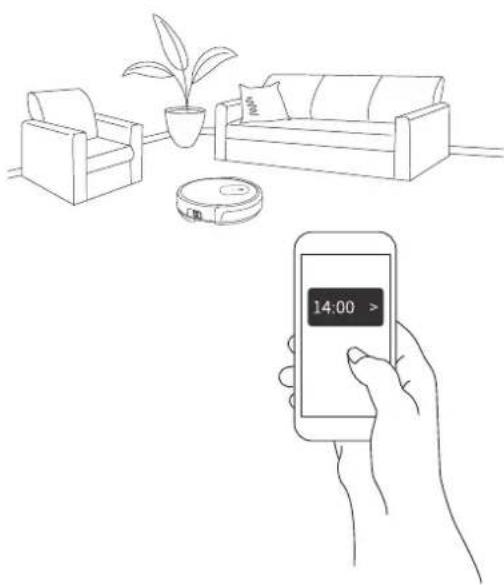

8.4 Plannen schoonmaken

Als je in de app een schoonmaakschema instelt, zal de robot automatisch op het geplande tijdstip schoonmaken.

Reinig de zijborstel wekelijks als de borstels niet in goede staat verkeren.

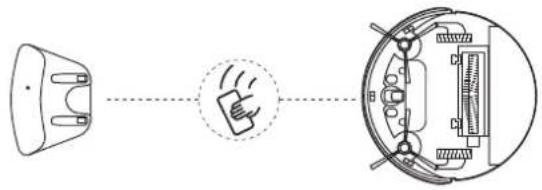

9.2 Belastingsschakelaars

Reinig de laadcontactoren van het station en de robot regelmatig met een zachte doek, laat de sensor nooit nat worden.

Leg ze in heet water van 90°, het zal herstellen.

We raden aan om de zijborstels elke 3-6 maanden te vervangen.

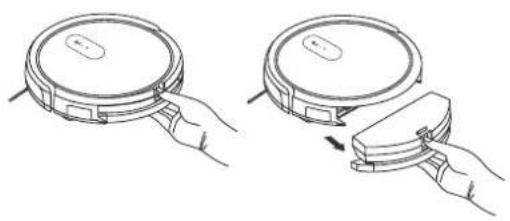

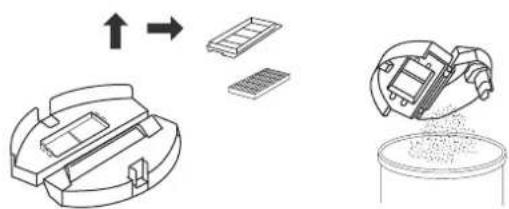

9.3 Bak en filters

Druk op de gesp van de bak en trek deze uit de bak.

② Druk op de gesp en open het bovendeksel van de bak, verwijder de filters en maak de bak leeg.

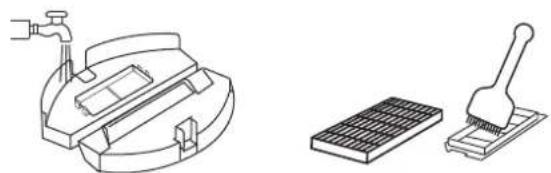

③ Was het afval en maak de filters schoon met een borstel.

Aandacht : Zorg ervoor dat het primaire filter droog is wanneer u het in de prullenbak plaatst.

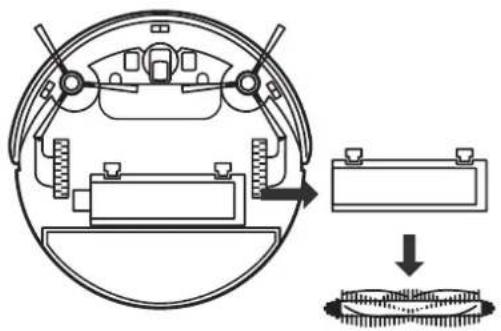

9.4 Rollende borstel

Maak de rolborstelset wekelijks schoon.

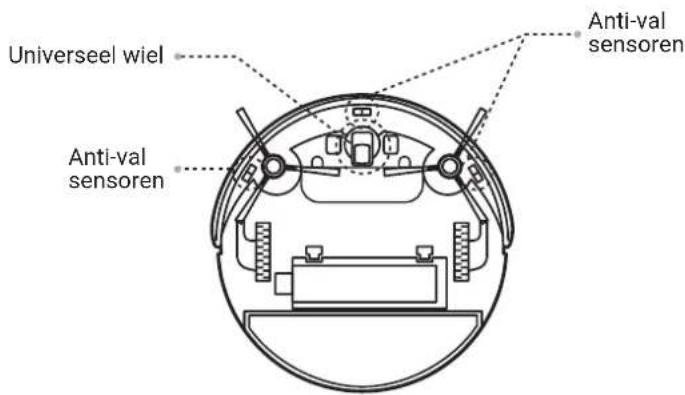

9.5 Sensoren en wielen

Het universele wiel en de valbeveiligingssensoren aan de onderkant van de robot moeten regelmatig met een zachte doek worden schoongemaakt. Laat de sensoren nooit nat worden.

Dimensie	Diameter	330mm
	Hoogte	75mm
	Gewicht	2.3KG
Elektronisch	Batterij capaciteit	Li-ion 2200 mAh
	Voltage	14.4V
	Bin capaciteit	0.5L
	Type belasting	Handmatig / automatisch opladen
Schoonmaak	Soort reiniging	Auto / Max / Mode / Schema
	Duur van de vergoeding	4 - 6 uur
	Duur van het schoonmaken	105-115 minuten
Chirurgie	Beginnend vanaf het aanraakscherm

Spraakdemonstratie Oplossing
Zet de schakelaar aan	Zet de robot aan
Gelieve te laden	Plaats de robot op het laadstation
	1.Plaats de robot op de grond
Berg de machine op een veilige plaats op.	2.De valbeveiligingssensor is mogelijk vuil, maak deze schoon met een doek
	3. de sensor kan een vals alarm afgeven, start de robot opnieuw op
Storing in bumper linksvoor Controleer of de bumper correct is gemonteerd
Wiel overbelast Controleer of een vreemd voorwerp de wielen heeft opgerold en verwijder het
Overbelasting van zijborstels Controleer of een vreemd voorwerp de zijborstel heeft gerold en verwijder deze
Rollende borstels worden overbelast Controleer of een vreemd voorwerp de rolborstel heeft gerold en verwijder deze

12. Batterijwaarschuwingen

mag de batterij in dit product niet zelf verwijderen (of proberen te verwijderen). Om de batterij te vervangen, dient u contact op te nemen met uw serviceprovider of een onafhankelijke, gekwalificeerde professional. Deze instructies zijn opgesteld voor het exclusieve gebruik van uw service.

PROBEER VOOR UW EIGEN VEILIGHEID NIET OM DE BATTERIJ ZELF TE VERWIJDEREN OF IN HET VUUR TE GOOIEN. DE BATTERIJ NIET DEMONTEREN, VERPLETTEREN OF DOORBRAKEN

De batterij verwijderen

1. Verwijder de schroeven van het batterijdeksel met een schroevendraaier.
2. Verwijder het batterijdeksel.
3. Pak de isolatietape aan beide zijden van de batterij vast en til de batterij op.
4. Maak de draadconnector los die de batterij en de robot met elkaar verbindt.

Correcte verwijdering van batterijen in dit product

(Van toepassing in landen waar batterijteruggave een afzonderlijk systeem is.)

De markering op de batterij, handleiding of verpakking geeft aan dat de batterij in dit product niet mag worden weggegooid met ander huishoudelijk afval. Indien gemarkeerd, geven de chemische symbolen Hg, Cd of Pb aan dat de batterij kwik, cadmium of lood bevat boven de referentieniveaus van EG-richtlijn 2006/66.

De batterij in dit product kan niet door de gebruiker worden vervangen. Neem contact op met uw serviceprovider voor informatie over deze vervanging. Probeer de batterij niet te verwijderen of in het vuur te werpen. Demonteer, plet of doorboor de batterij niet. Als u van plan bent het product weg te gooien, zal de afvalinzamelingslocatie de juiste stappen ondernemen voor recycling en behandeling van het product, inclusief de batterij.

robored

DTS Elektronik San. Tic. Ltd. Şti.

Mahmutbey Mahallesi 2650. Sokak

No: 21 Bağcılar / İstanbul / TURKEY

Phone: [phone]

Fax : [phone]

E-mail:[e-mail]

Web : www.redline.com.tr
