Ürün Türü	Robot Süpürge
Marka	Redline
Model	Robored G1
Boyutlar (çap x yükseklik)	330 mm x 75 mm
Ağırlık	2,3 kg
Pil Türü	Li-ion 2200 mAh, 14,4 V
Çalışma Süresi	105-115 dakika
Şarj Süresi	4-6 saat
Toz Haznesi Kapasitesi	0,5 L
Navigasyon Sistemi	SLAM, 10 çarpışma önleyici sensör ve 4 düşme önleyici sensör
Temizlik Modları	Otomatik, Maks, kenar (MOD1), bölge (MOD2), rastgele (MOD3), çift geçiş (MOD4), planlı
Bağlantı	Wi-Fi (Coayu Robot uygulaması)
Uzaktan Kumanda	Evet (AAA piller dahil değildir)
Dokunmatik Kumanda	Evet (robot üzerinde dokunmatik ekran)
Kutu İçeriği	Robot, şarj istasyonu, adaptör, uzaktan kumanda, HEPA filtre, 2 yan fırça, döner fırça, temizlik bezi, kullanım kılavuzu
Adaptör	Model GQ12-2400-60-AG
Güvenlik	Düşme önleyici sensörler, tampon, engellerde otomatik durma; yalnızca iç mekan kullanımı
Önerilen Bakım	Yan fırçaları her hafta, çöp kutusu ve filtreleri düzenli olarak, şarj kontaklarını yumuşak bir bezle temizleyin
Değiştirilebilir Yedek Parçalar	Yan fırçalar (her 3-6 ayda bir), döner fırça, HEPA filtre, pil (bir uzman tarafından)
Kullanım Sıcaklığı	0 °C ila 40 °C

Sık sorulan sorular - Robored G1 Redline

Robot süpürge nasıl çalıştırılır?

Robot üzerinde veya uzaktan kumandada bulunan AÇMA/KAPATMA düğmesine basın. Robot Bekleme moduna geçer. Otomatik temizliği başlatmak için düğmeye veya dokunmatik ekrandaki başlatma simgesine tekrar basın.

Toz haznesi nasıl boşaltılır?

Toz haznesinin halkasına basın ve çekerek çıkarın. Halkaya basarak üst kapağı açın, içindekileri boşaltın ve filtreleri bir fırça ile temizleyin. Filtreyi yerine takmadan önce kuru olduğundan emin olun.

Wi-Fi ve uygulama nasıl yapılandırılır?

Coayu Robot uygulamasını indirin. Robotun Bekleme modunda olduğundan emin olun, ardından Wi-Fi yapılandırmasını etkinleştirmek için AÇMA/KAPATMA düğmesine 3 saniye basın. Robotu ağınıza bağlamak için uygulamadaki talimatları izleyin.

Robot şarj olmuyorsa ne yapmalı?

Şarj istasyonunun takılı olduğundan ve robotun şarj kontaklarına doğru şekilde yerleştirildiğinden emin olun. Robot ve istasyonun şarj kontaklarının temiz olduğundan emin olun. Sorun devam ederse, robotu yeniden başlatın veya bir teknisyene danışın.

Düşme önleyici sensörler nasıl temizlenir?

Robotun altında bulunan düşme önleyici sensörleri temizlemek için yumuşak ve kuru bir bez kullanın. Asla ıslatmayın. Düzenli temizlik, yanlış alarmları önler ve güvenli çalışma sağlar.

Mevcut farklı temizlik modları nelerdir?

Modlar şunlardır: Otomatik (tam otomatik temizlik), Maks (maksimum güç) ve uzaktan kumandadaki MODE tuşu ile: MOD1 (kenar temizliği), MOD2 (2x2 m bölge), MOD3 (rastgele), MOD4 (çift geçiş derin temizlik).

Pil ne kadar dayanır ve nasıl uzatılır?

Çalışma süresi 105 ila 115 dakikadır. Ömrünü uzatmak için, ilk kullanımda robotu tamamen şarj edin (5 saatten fazla) ve pil %20'nin altına düştüğünde tekrar şarj edin. Uzun süre kullanmayacaksanız robotu kapatın.

Yan fırçalar nasıl değiştirilir?

Eskimiş yan fırçaları çıkarın ve yenileriyle değiştirin. Dönüş yönü L (sol) ve R (sağ) ile belirtilmiştir. Her 3 ila 6 ayda bir değiştirilmesi önerilir.

Robot suyu süpürebilir mi?

Hayır, robot süpürge asla su veya başka bir sıvıyı süpürmemelidir. Bu, ana kartı ve motorları hasar verebilir. Yalnızca kuru yüzeylerde kullanın.

'Tekerlek aşırı yükü' hata mesajı durumunda ne yapmalı?

Robotu kapatın ve tekerleklerin etrafına yabancı cisimler (saç, iplik vb.) dolanmış mı kontrol edin. Bunları nazikçe çıkarın. Robotu yeniden başlatın. Sorun devam ederse, yan fırçaları ve döner fırçayı da kontrol edin.

KULLANIM KILAVUZU Robored G1 Redline

Vakumlu Temizlik Robotu

Kullanma Kilavuzu

Robot aspirateur

Vakumlu Temizlik Robotu Kullanma Kılavuzu

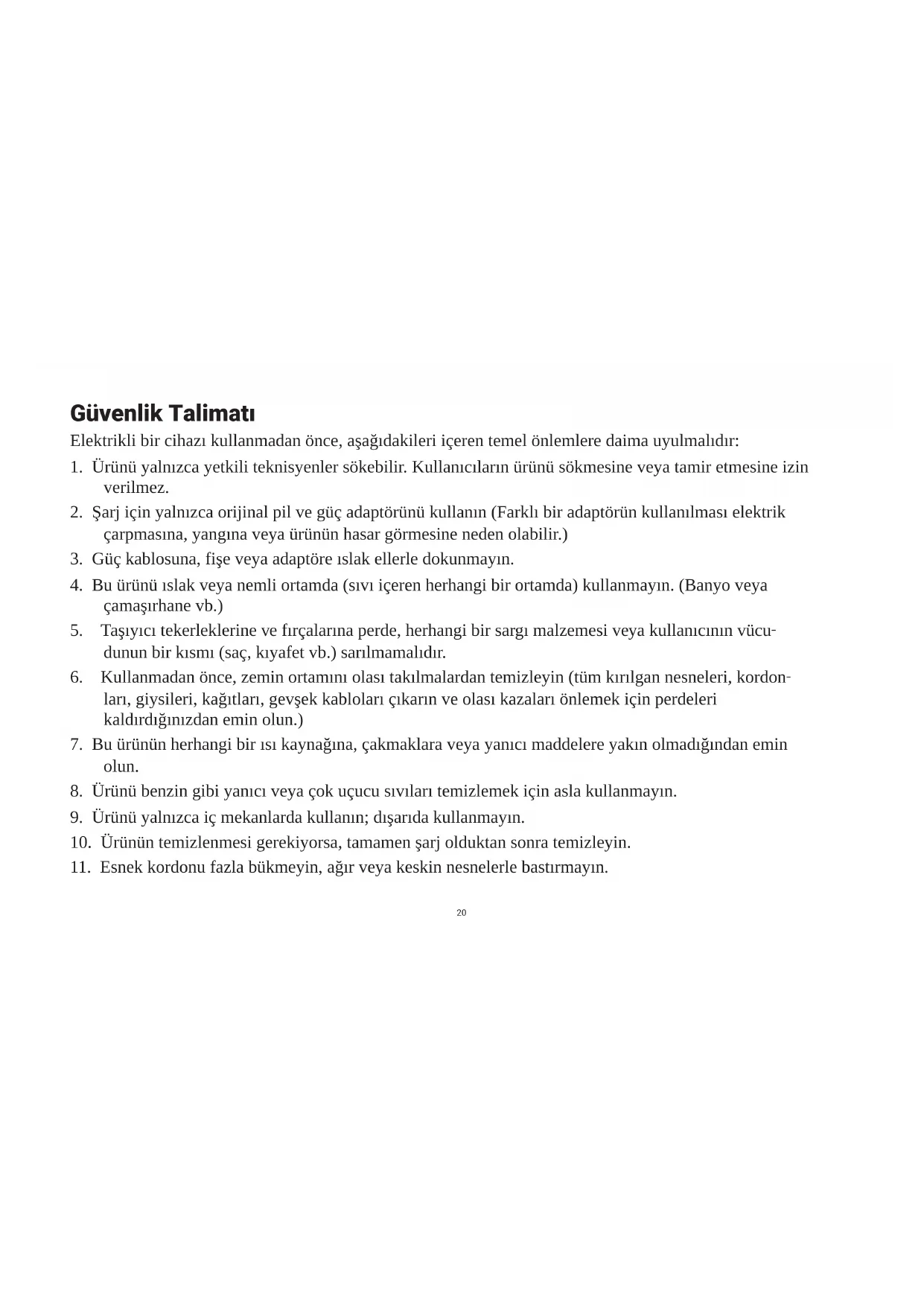

Elektrikli bir cihazı kullanmadan önce, aşağıdakikeri içeren temel önlemlere daima uyulmalıdır:

1. Ürünü yalnızca yetkili teknisyenler sökebilir. Kullanıcıların ürünü sökmesine veya tamir etmesine izin verilmez.
2. Şarj için yalnızca orijinal pil ve güç adaptörünü kullanın (Farklı bir adaptörün kullanılması elektrik çarpmasına, yangına veya ürünün hasar görmesine neden olabilir.)
3. Güç kablosuna, fişe veya adaptöre ıslak ellerle dokunmayın.
4. Bu ürünü ıslak veya nemli ortamda (sıvı içeren herhangi bir ortamda) kullanmayın. (Banyo veya çamaşırhane vb.)
5. Taşıyıcı tekerleklerine ve fırçalarına perde, herhangi bir sargı malzemesi veya kullanıcıının vücu-dunun bir kısmı (saç, kıyafet vb.) sarılmamalıdır.
6. Kullanmadan önce, zemin ortamını olası takılmalardan temizleyin (tüm kırılgan nesneleri, kordonları, giysileri, kağıtları, gevşek kabloları çıkarın ve olası kazaları önlemek için perdeleri kaldırdığınızdan emin olun.)
7. Bu ürünün herhangi bir ısı kaynağına, çakmaklara veya yanıcı maddelere yakın olmadığından emin olun.
8. Ürünü benzin gibi yanıcı veya çok uçucu sıvıları temizlemek için asla kullanmayın.
9. Ürünü yalnızca iç mekanlarda kullanın; dışarıda kullanmayın.
10. Ürünün temizlenmesi gerekiyorsa, tamamen şarj olduktan sonra temizleyin.

11. Esnek kordonu fazla bükmeyin, ağır veya keskin nesnelerle bastırmayın.

12. Bu ürünün üstüne oturmayın veya üstüne bir cisimle baskı yapmayın. Ürün çalışırken çocuklara veya evcil hayvanlara dikkat edin.

13. Bu ürünü düşmesi kolay bir yere (masa, sandalye vb.) yerleştirmeyin.
14. Ürünün nakliyesi sırasında veya bu ürünü uzun bir süre kullanmanız gerekmediğinde güç anahtarını kapatın.
15. Şarj etmeden önce, adaptör ve prizin doğru şekilde bağlanıp bağlanmadığını kontrol edin.
16. Takılıp düşmekten kaçınmak için, bu ürün açıkken evdeki tüm insanlar uyarılmalıdır.
17. Toz haznesi dolduğunda, kullanmadan önce boşaltın.
18. Bu ürünü 0° C \~ 40° C arası sıcaklıkta kullanın.
19. Bu ürünü yüksek sıcaklıkta veya fırın güneş ışığı altında uzun süre kullanmayın.
20. Bu cihaz, yalnızca uzman kişiler tarafından değiştirilebilen piller içermektedir. Pil, hurdaya çıkarılmadan önce üründen çıkarılmalıdır. Güvenlik için pil uygun şekilde atılmalıdır.
21. Cihazın bakımını yapmadan veya pili çıkarmadan önce adaptör prizden çıkarılmalıdır.
22. Cihazı temizlemeden veya bakımını yapmadan önce güç kaynağı prizden çıkarılmalıdır.

UYARI:

* Bu cihaz, kendilerine güvenli bir şekilde kullanımıyla ilgili gözetim veya talimat verilmişse, 8 yaşından büyük çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmamış, deneyim ve bilgi eksikliği olan kişiler tarafından kullanılabilir. Lütfen içerdiği tehlikeleri göz önünde bulundurun. Çocuklar cihazla oynamamalıdır. Temizlik ve kullanıcı bakımı, gözetimsiz çocuklar tarafından yapılmamalıdır.
* Pili yeniden şarj etmek için, yalnızca bu cihazla birlikte verilen ayrılabilir besleme ünitesini kullanın.

iÇİNDEKİLER

1. Özellikler 24
2. Paket içeriği 25
3. Ürün şeması 26
   3.1 Vakumlu Temizlik Robotu 26
   3.2 Şarj istasyonu 27
   3.3 Döner fırça kiti 27
   3.4 Uzaktan kumanda 27
   3.5 Gösterge paneli 28
4. Kurulum 29
5. Başlatma / Kapatma / Uyku Modu 31
6. Program 31
7. Şarj 32
8. Temizlik Modu 33
9. Bakım 35
   9.1 Yan fırçalar 35
   9.2 Şarj uçları 35
   9.3 Toz haznesi ve filtreler 36
   9.4 Döner fırça 37
   9.5 Sensörler ve tekerler 37
10. Teknik Özellikler 38
11. Sorun Giderme 39
12. Batarya Hakkında Uyarılar 40

1. Özellikler

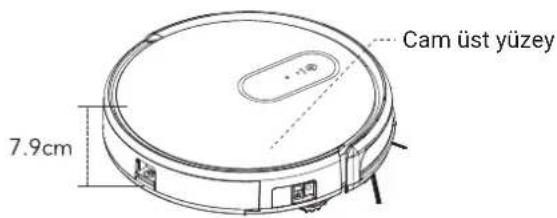

1.1 İnce endüstriyel tasarım

• 7,9 cm kalınlığında gövde, robot süpürge mobilyaların derin köşelerine gidebilir, temizlikte hiçbir köşe kaçırılmaz.
• Çizilmeye karşı en iyi özelliğe sahip cam üst kapak.

1.2 Akıllı Navigasyon Sistemi

SLAM algoritması ile akıllı 10 grup çarpışma önleyici sensör ve navigasyon sistemi koordinatı, 4 grup düşme önleyici sensöre robotun temizlik rotasını konum- sahiptir, mobilyalarınızı ve ländirmasına ve planlamasına robotunuzu iyi korur. yardımcı olur.

1.3 Wi-Fi Uygulama Kontrol Sistemi

• Robot elektrikli süpürgeyle ilgili tüm işlemler sizin elinizde.
• Temizlik programını ayarlayın, uygulamada temizlik durumunu kontrol edin.
• Uygulamadaki haritaları temizleme, pil durumu, hata ipuçlarını kontrol edin.

2. Paket İçeriği

Paspas Yan FırçalarVakum Temizlik Robotu

Temizlik Fırçası Toz Haznesi

Şarj İstasyonu

Güç Adaptör

Uzaktan Kumanda

HEPA Filtre

Kullanma Kılavuzu

3. Ürün Şeması

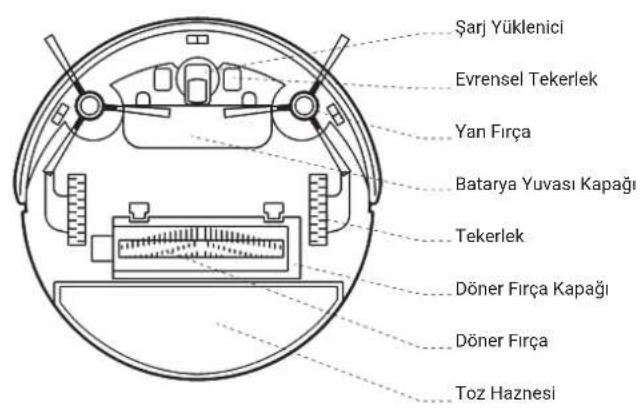

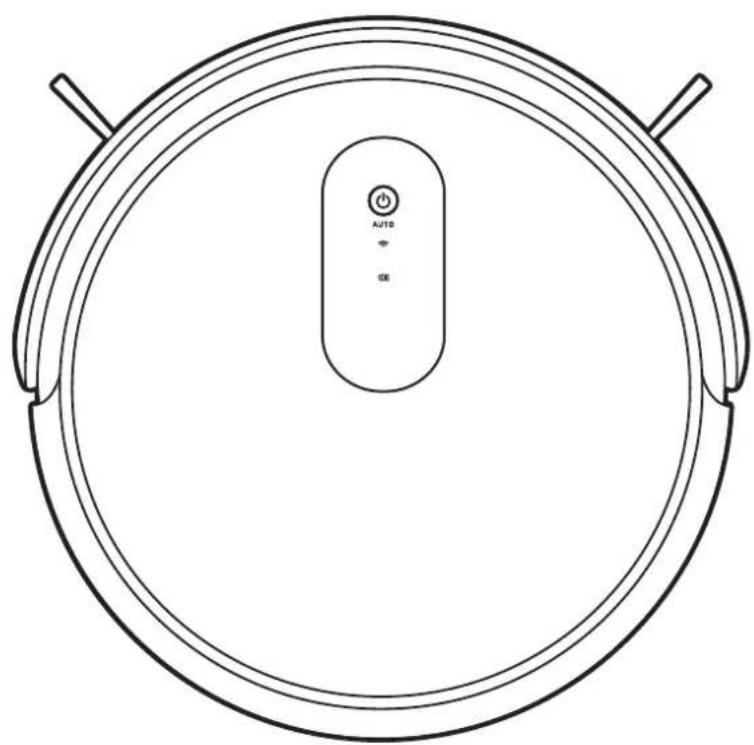

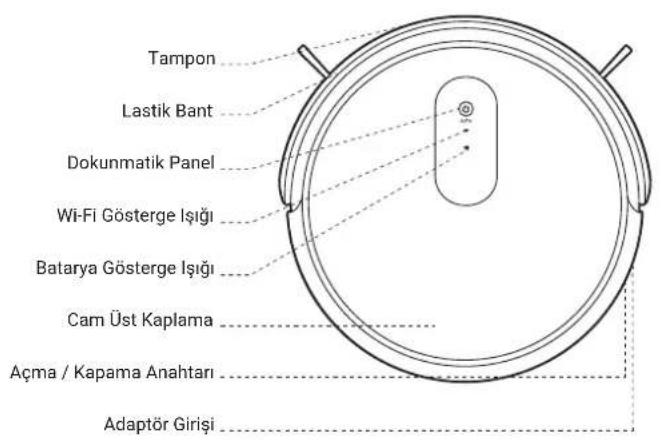

3.1 Vakum Temizlik Robotu

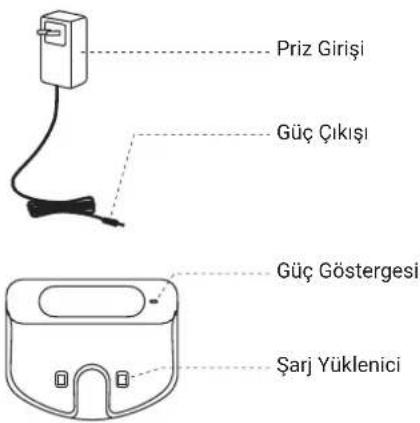

3.2 Şarj İstasyonu

3.3 Döner Fırça Kiti

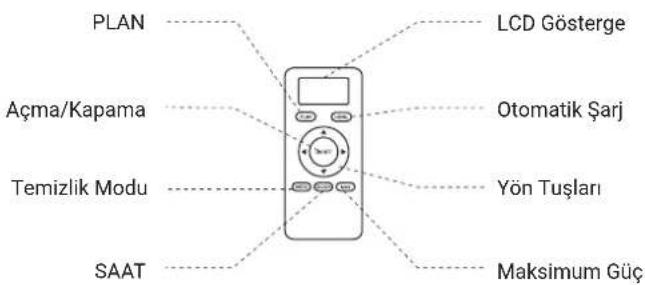

3.4 Uzaktan Kumanda

ipucu:

1. Max ve CLK tuşu yalnızca Bekleme modunda çalışır.
2. Lütfen kullanmadan önce 2 adet AA pil takın.

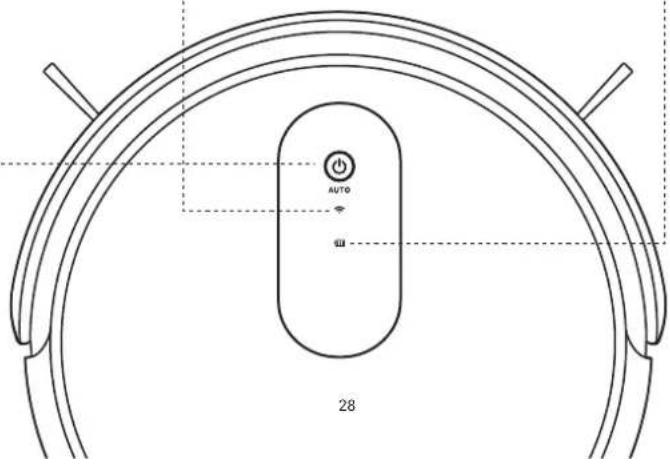

3.5 Gösterge Paneli

"ON/OFF

a. Robot elektrik süpürgesini açmak için " Tunisia" düğmesine basın. Uygulamayı kullandığınızda ve Internete girdiğinizde temizlemeye başlamak için tekrar basın.
b. Uyku Modunda robot temizleyici olduğunda, Bekleme Moduna girmek için basın.
c. Bekleme Modunda robot temizleyici olduğunda, temizlemeye başlamak için basın.
d. Bekleme Modunda, ayarlamak için 3 saniyeden Wi-Fi'yi açın.

Wi-Fi Gösterge Işığı

Uygulamayı kullandığınızda ve internet Kurulum adımına girdiğinizde, internet bağlantı durumunu gösterecektir.

Batarya Gösterge Işığı

Robot temizleyicinin şarj edilmesi gerektiğiinde Kırmızı Renkte olacaktır; Şarj sırasında Kırmızı-Mavi renkte, şarj işlemi bittiğinde ise Mavi renkte olacaktır.

4. Kurulum

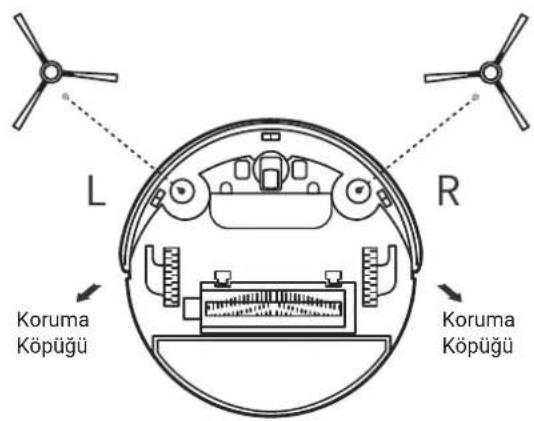

4.1 Yan Fırça Montajı

ipucu:
Saç tellerinin yan fırçanın etrafına sarılması kolaydır, lütfen en az haftada bir kez yan fırçaları temizleyin.

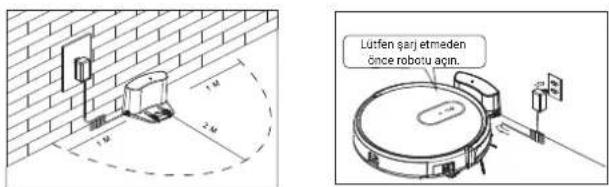

4.2 Şarj İstasyonunu yerleştirin ve robotu şarj edin

- Lütfen şarj etmeden önce robot temizleyiciyi açın.

- Şarj istasyonunu güce bağlayın ve duvara yerleştirin, istasyonun sol / sağ tarafından 0,5 metre ve istasyonun 1,5 metre önündeki engelleri kaldırın. Bundan sonra robotu şarj istasyonuna temiz bir şekilde koyun, otomatik olarak şarj olmaya başlayacaktır.

ipucu:
Saç tellerinin yan fırçanın etrafına sarılması kolaydır, lütfen en az haftada bir kez yan fırçaları temizleyin.

4.3 Açık Engeller

1. Yerdeki kabuğu, kağıdı, kıyafetleri vb. toplayın
2. Perde ipini ve dolaşmış tel ve kabloları toplayın
3. Yere 5 cm'den fazla inen perdeleri kaldırın.
4. Yerdeki su lekelerini temizleyin İpuçları:

ipucu:

1. Büyük çöpler, vakum portunu kolayca tıkar ve tekerleklere yapışır, dolaşık teller ve kablolar robot temizleyiciyi kolayca tutar.
2. Robot süpürge suyu vakumlayamaz, elektronik devrelere ve motorlara zarar verebilir.

4.4 Başlamak için Tek Tuş

Temizliği başlatmak / Duraklatmak için robot elektrik süpürgesindeki " 🔊" tuşuna basın, temizlik bittiğinde robot otomatik olarak şarj istasyonuna geri dönecektir, lütfen şarj istasyonunun fişini takılı tutun.

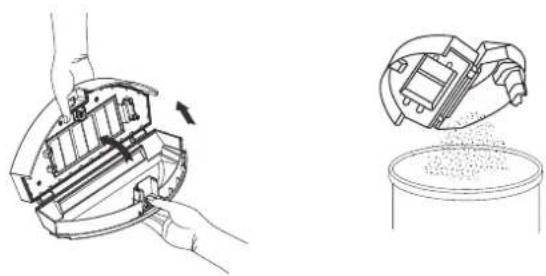

4.5 Toz Haznesini Boşaltın

Robot temizleyicinin etkili bir şekilde temizlemeye devam etmesi için Çöp Kutusunu boşaltın.

Birile toz haznesinin tokasına Toz hazneâni boşaltın, bastırın, diğer elle üst kapağı açın.

Açılırken tozu dökmemeye dikkat edin.

5. Başlat/Bekleme/Uyku Modu

5.1 Başlatma/Durdurma

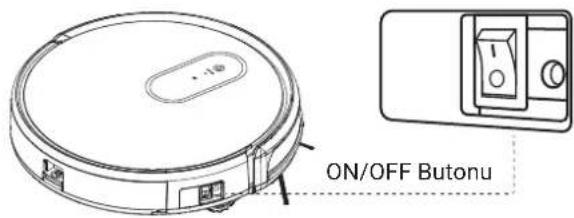

a. Robot elektrik süpürgesini açın.
b. Dokunmatik panelin "☐" tuşuna basın ve mavi gösterge ışığının yanıp sönmesini bekleyin, robot temizleyiciyi başlatmak için tekrar basın.

5.2 Bekleme Modu

Bekleme, robotun açık olduğu ve kullanıcıının çalışmasını beklediği anlamına gelir

tuşuna basın;

b. Robot süpürgenin Bekleme durumuna girmesini sağlamak basin.

5.3 Uyku Modu

Uyku modunda, robot elektrik süpürgesini uyandırmak için robot üzerindeki "💡" tuşuna veya uzaktan kumanda

kapasitesinden maksimum tasarruf sağlayabilir.

• Bekleme modunda, robot temizleyici herhangi bir işlem komutu yoksa 10 dakika içinde otomatik olarak Uyku moduna girecektir;
• Robot temizleyici şarj istasyonuna geri dönmezse, otomatik olarak Uyku moduna girer.

Dikkat:

Uyku modunda, robot uygulamada uyandırılamaz, uzaktan

"©" ile çalıştırılmalıdır.

6. Program

Lütfen Uygulama Kullanma Kılavuzunun ayrıntılarına bakın: Program Ayarı.

7. Şarj

Pil seviyesi %20'den az olduğunda, robot elektrik süpürgesi otomatik olarak şarj istasyonuna geri döner.

Ya da robot temizleyicinin istasyona geri dönmesini sağlamak için uzaktan kumandayı veya "REDE" uygulamasını kullanabilirsiniz.

Lütfen şarj istasyonunu 24 saat boyunca güçte tutun, böylece robot istasyonun sinyalini her zaman alabilir.

2 Pil ömrünü etkili bir şekilde uzatmanın yolları

• Temizlik robotunu ilk kez şarj ederken 5 saatten fazla şarj edin.
• Pil kapasitesi % 20'den az olduğunda lütfen zamanında şarj edin.
• Robot temizliği bitirdiğinde veya pil kapasitesi% 20'den az olduğunda, robot elektrikli süpürge otomatik olarak şarj istasyonuna geri döner.
• lütfen robot temizleyiciyi tam olarak şarj edin ve belirli bir süre kullanmayacağını zaman kapatın.
• Robotu 3 aydan fazla kullanmadıysanız, lütfen önce 5 saatten fazla şarj edin ve ardından temizlik için kullanın.

8. Temizleme Modu

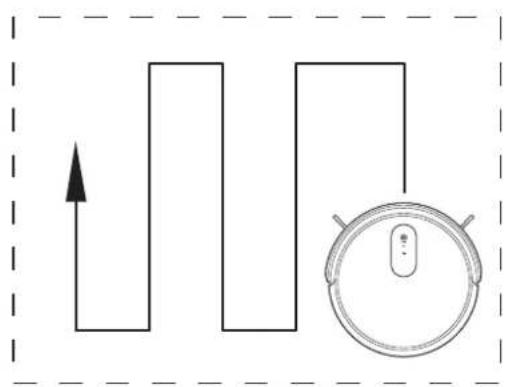

8.1 Otomatik Temizlik

Bekleme Modunda, otomatik temizleme moduna girmek için üzerindeki "ON / OFF" tuşuna basın.

8.2 Maksimum Temizlik

Uzaktan kumandadaki " MAX7 " ye basın, robot güçlü temizleme moduna, daha büyük güce ve vakuma girecektir.

8.3 Temizleme Modları

Mod Temizliğine girmek için uzaktan kumanda üzerindeki

• MODE1 temizliğine girmek için uzaktan kumanda üzerindeki "MODE" tuşuna basın: robot kenar temizlemeye başlayacaktır.
• "MODE" tuşuna tekrar basın, uzaktan kumanda MODE 2'yi gösterecektir: robot 2x2m'lik bir alanda temizlik yapacaktır.
• "MODE" tuşuna tekrar basın, uzaktan kumanda MODE 3'ü gösterecektir: robot rastgele temizlik yapacaktır.
• "MODE" tuşuna tekrar basın, uzaktan kumanda MODE 4'ü gösterecektir: robot bir alanı iki kez derinlemesine temizleyecektir.
• "MODE" tuşuna tekrar basın, uzaktan kumanda artık MODE'u göstermeyecek, robot Bekleme durumuna girecektir.

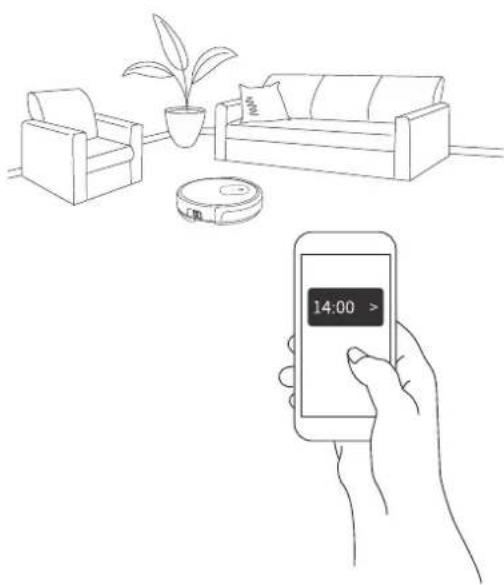

8.4 Program Temizliği

Uygulamada program temizliği ayarlarsanız, robot belirlenen zamanda otomatik olarak temizleyecektir.

Fırçaların şekil bozuksa lütfen yan fırçayı her hafta temizleyin.

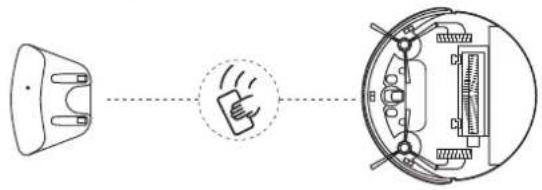

9.2 Şarj Kontraktörleri

Lütfen istasyonun ve robotun şarj kontaktörlerini yumuşak bir bezle düzenli olarak temizleyin, sensörün ıslanmasına asla izin vermeyin.

Yaklaşık 5 saniye 90° sıcak suya koyun, eski haline gelecektir.

Her 3/6 ayda bir yan fırçaları yenileriyle değiştirmenizi öneririz.

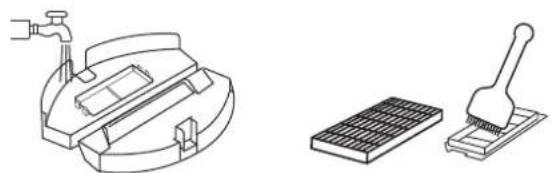

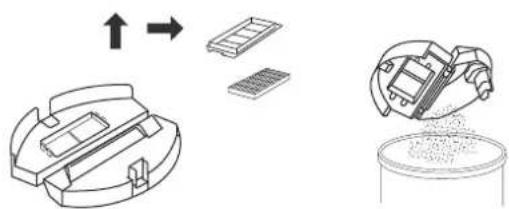

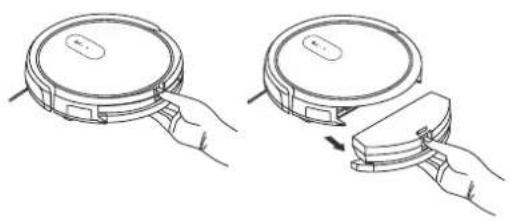

9.3 Toz Haznesi ve Filtreler

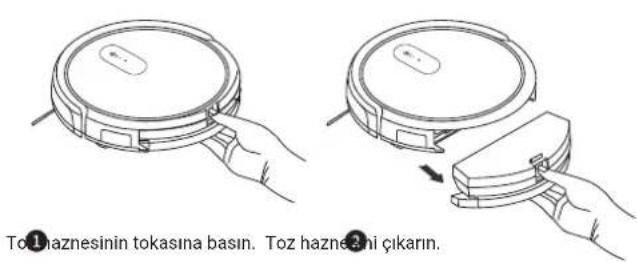

Toz haznesinin tokasına bastırın ve toz haznesini yuvasından dışarı çekin.

Tokaya bastırın ve toz haznesinin üst kapağını açın, filtreleri çıkarın, toz haznesini boşaltın.

3 Toz haznesini yıkayın ve filtreleri bir fırça ile temizleyin.

4 Filtreleri tekrar toz haznesine takın.

Dikkat: Lütfen toz haznesine geri takarken ana filtrenin kuru olduğundan emin olun.

9.4 Döner Fırça

Lütfen döner fırça kitini her hafta temizleyin.

9.5 Sensörler ve Tekerlekler

Robotun altındaki evrensel tekerlek ve düşme önleyici sensörler, yumuşak bir bezle düzenli olarak temizlenmelidir. Sensörlerin ıslanmasına asla izin vermeyin.

Evrensel

Tekerlek

Düşme

Önléyici

Sensör

Düşme

Önleyici

Sensör

10. Teknik Özellikler

Ölçüler	Çapı	330mm
	Yüksekliği	75mm
	Ağırlığı	2.3KG
Elektronik	Batarya Kapasitesi	Li-ion 2200 mAh
	Voltaj	14.4V
	Toz Haznesi Kapasitesi	0.5L
	Şarj Tipi	Manuel / Otomatik Şarj
Temizleme	Temizleme Tipi	Oto / Max / Mode / Program
	Şarj Süresi	4 - 6 Saat
	Temizleme Süresi	105-115 Dakika
Operasyonel	Dokunmatik Panelden Başlatma

Not: Spesifikasyonlar, objektif sürekli iyileştirmelerle değişiklik gösterebilir.

11. Sorun Giderme

Ses Göstergesi Çözüm
Lütfen güç anahtarını açın	Robotu açın
Lütfen Şarj Edin	Robotu şarj istasyonuna yerleştirin
	1. Robot yerde değil, lütfen robotu yere koyun.
Lütfen robotu güvenli bir yere koyun	2. Düşme önleyici sensör kirlenebilir, lütfen bezle temizleyin.
	3. Sensör yanlış alarm gönderebilir, lütfen robotu yeniden başlatın.
Sol ön tampon hatası Geri doğru yaylanıyorsa tamponu kontrol edin
Tekerlek aşırı yüklenmesi Yabancı cismin tekerlekleri sarmış olup olmadığını kontrol edin ve çıkarın
Yan fırça aşırı yüklenmesi Yabancı cismin yan fırçaları sarmış olup olmadığını kontrol edin ve çıkarın
Döner fırça aşırı yüklenmesi Yabancı cismin döner fırçayı sarmış olup olmadığını kontrol edin ve çıkarın

12. Pil ile İlgili Uyarılar

⚠️ Bu ürünle birlikte gelen pili kendi başınıza çıkarmamalısınız (veya çıkarmaya çalışma-ma-lısınız). Pili değiştirmek için yetkili servis sağlayıcınıza başvurmalısınız. Bu talimatlar, hizmetinizin özel kullanımı için hazırlanmıştır. KENDİ GÜVENLİĞİNİZ İÇİN PİLİ KENDİ KENDİNİZ ÇİKARMAYA ÇALIŞMAYIN VE ATEŞE ATMAYIN. BATARYAYI SÖKMEYİN, EZMEYİN VEYA DELMEYİN.

Pili Çıkarma (Sadece Yetkili Servis İçin)

1. Pil kapağındaki vidaları bir tornavidayla çıkarın.
2. Pil kapağını çıkarın.
3. İzolasyon bandını pilin iki tarafından tutun ve pili kaldırın.
4. Pili ve robotu birbirine bağlayan kablo konektörünü çıkarın.

Bu üründeki pillerin doğru şekilde atılması

(Ayrı pil iade sistemine sahip ülkelerde geçerlidir.) Pilin, kılavuzun veya ambalajın üzerindeki işaret, bu üründeki pilin diğer ev atıklarıyla birlikte atılmaması gerektiğini belirtir. İşaretlendiğinde, kimyasal semboller Hg, Cd veya Pb, pilin EC Direktifi 2006/66'daki referans seviyelerin üzerinde civa, kadmiyum veya kurşun içerldğini gösterir. Bu üründe bulunan pil kullanıcı tarafından değiştirilemez. Bu değişimle ilgili bilgi için lütfen servis sağlayıcınıza başvurun. Pili çıkarmaya veya ateşe atmaya çalışmayın. Pili sökmeyin, ezmeyin veya delmeyin. Ürünü atmayı planlıyor- sanız, atık toplama yeri pil dahil ürünün geri dönüşümü ve işlenmesi için uygun önlemleri alacaktır.

REDLINE

robored G1

G1

Robot aspirateur
