GEBRUIKSAANWIJZING Royal ESP 460/1 EINHELL

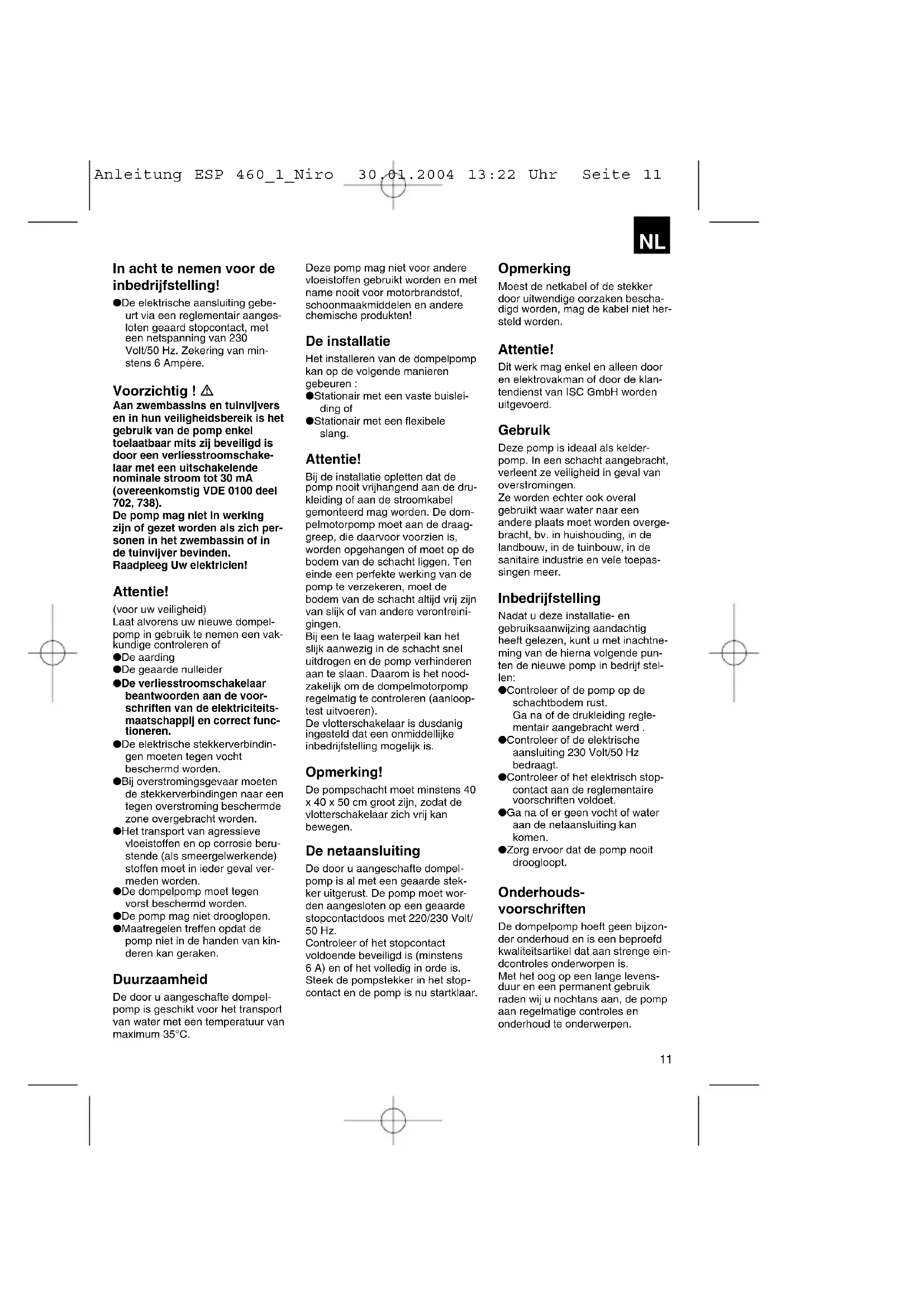

In acht te nemen voor de inbedrijfstelling!

- De elektrische aansluiting gebeurt via een reglementair aangesloten geaard stopcontact, met een netspanning van 230 Volt/50 Hz. Zekering van minstens 6 Ampère.

Voorzichtig !

Aan zwembassins en tuinvijvers en in hun veiligheidsbereik is het gebruik van de pomp enkel toelaatbaar mits zij bevelligd is door een verliesstroomschakelaar met een uitschakelende nominale stroom tot 30 mA (overeenkomstig VDE 0100 deel 702, 738).

De pomp mag niet in werking zijn of gezet worden als zich personen in het zwembassin of in de tuinvijver bevinden. Raadpleeg Uw elektricien!

Attentie!

(voor uw veiligheid)

Laat alvorens uw nieuwe dompelpomp in gebruik te nemen een vak-kundige controleren of

●De aarding
●De geaarde nulleider
- De verliesstroomschakelaar beantwoorden aan de voorschriften van de elektriciteitsmaatschappij en correct functioneren.
- De elektrische stekkerverbindingen moeten tegen vocht beschermd worden.
- Bij overstromingsgevaar moeten de stekkerverbindingen naar een tegen overstroming beschermde zone overgebracht worden.
- Het transport van agressieve vloeistoffen en op corrosie berustende (als smeergelwerkende) stoffen moet in ieder geval vermeden worden.
●De dompelpomp moet tegen vorst beschermd worden.
●De pomp mag niet drooglopen.
●Maatregelen treffen opdat de pomp niet in de handen van kinderen kan geraken.

Duurzaamheid

De door u aangeschafte dompel-pomp is geschikt voor het transport van water met een temperatuur van maximum 35°C.

Deze pomp mag niet voor andere vloeistoffen gebruikt worden en met name nooit voor motorbrandstof, schoonmaakmiddelen en andere chemische produkten!

De installatie

Het installeren van de dompelpomp kan op de volgende manieren gebeuren :

●Stationair met een vaste buisleiding of
●Stationair met een flexibele slang.

Attentie!

Bij de installatie opletten dat de pomp nooit vrijhangend aan de drukleiding of aan de stroomkabel gemonteerd mag worden. De dom-pelmotorpomp moet aan de draag-greep, die daarvoor voorzien is, worden opgehangen of moet op de bodem van de schacht liggen. Ten einde een perfekte werking van de pomp te verzekeren, moet de bodem van de schacht altijd vrij zijn van slijk of van andere verontreini-gingen.

Bij een te laag waterpeil kan het slijk aanwezig in de schacht snel uitdrogen en de pomp verhinderen aan te slaan. Daarom is het noodzakelijk om de dompelmotorpomp regelmatig te controleren (aanlooptest uitvoeren).

De vlotterschakelaar is dusdanig ingesteld dat een onmiddellijke inbedrijfstelling mogelijk is.

Opmerking!

De pompschacht moet minstens 40 x 40 x 50 cm groot zijn, zodat de vlotterschakelaar zich vrij kan bewegen.

De netaansluiting

De door u aangeschafte dompelpomp is al met een geaarde stekker uitgerust. De pomp moet worden aangesloten op een geaarde stopcontactdoos met 220/230 Volt/50 Hz.

Controleer of het stopcontact voldoende beveiligd is (minstens 6 A) en of het volledig in orde is. Steek de pompstekker in het stopcontact en de pomp is nu startklaar.

Opmerking

Moest de netkabel of de stekker door uitwendige oorzaken beschadigd worden, mag de kabel niet hersteld worden.

Attentie!

Dit werk mag enkel en alleen door en elektrovakman of door de klan-tendienst van ISC GmbH worden uitgevoerd.

Gebruik

Deze pomp is ideaal als kelderpomp. In een schacht aangebracht, verleent ze veiligheid in geval van overstromingen.

Ze worden echter ook overal gebruikt waar water naar een andere plaats moet worden overgebracht, bv. in huishouding, in de landbouw, in de tuinbouw, in de sanitaire industrie en vele toepassingen meer.

Inbedrijfstelling

Nadat u deze installatie- en gebruiksaanwijzing aandachtig heeft gelezen, kunt u met inachtneming van de hierna volgende punten de nieuwe pomp in bedrijf stellen:

• Controleer of de pomp op de schachtbodem rust. Ga na of de drukleiding reglementair aangebracht werd.
• Controleer of de elektrische aansluiting 230 Volt/50 Hz bedraagt.
• Controleer of het elektrisch stopcontact aan de reglementaire voorschriften voldoet.
  ●Ga na of er geen vocht of water aan de netaansluiting kan komen.
  ●Zorg ervoor dat de pomp nooit droogloopt.

Onderhouds- voorschriften

De dompelpomp hoeft geen bijzonder onderhoud en is een beproefd kwaliteitsartikel dat aan strenge eindcontroles onderworpen is.

Met het oog op een lange levensduur en een permanent gebruik raden wij u nochtans aan, de pomp aan regelmatige controles en onderhoud te onderwerpen.

NL

Opgelet! Belangrijk!

●Voor begin van om het even welke onderhoudswerkzaamheden steeds de stekker uit het stopcontact trekken.
●Wordt de pomp wel eens vaker getransporteerd, is het raadzaam ze na ieder gebruik met zuiver water te reinigen.
- Bij stationaire installatie is een driemaandelijkse controle van de werking van de vlotterschakelaar aan te bevelen.
- Vezeltjes en vaste deeltjes die zich eventueel in het pomphuis vastgezet hebben, met een waterstraal verwijderen.
●Alle 3 maanden de schachtbodem van slijk bevrijden en ook de schachtwanden reinigen.
- Afzetting op de vlotterschakelaar met zuiver water schoonmaken.

Schoonmaken van het schoepenwiel

Bij een bovenmatige afzetting in het pomphuis dient het onderste gedeelte van de pomp als volgt te worden ontmanteld:

1. Verwijder de 4 bouten aan de onderkant van de aanzuig-korf.
2. Neem de aanzuigkorf af van het pomphuis.
3. Maak het schoepenwiel met helder water schoon.
4. Voor de assemblage gaat u in omgekeerde volgorde te werk.
   Het IN resp. UIT-schakelpunt van de vlotterschakelaar kan afgesteld worden door de vlotterschakelaar in zijn afscherming te veranderen. Gelieve de volgende punten te controleren vóór U de pomp in gebruik neemt:
5. De vlotterschakelaar moet zo aangebracht zijn dat de schakelpunthoogte IN en de schakelpunkthoogte UIT gemakkelijk en met weinig kracht kan bereikt worden. Controleer dit door de

Let op! Laat de pomp niet rusten op het schoepenwiel!

Afstellen van het In/Uitschakelpunt

pomp in een met water gevuld vat te plaatsen en de vlotter- schakelaar met de hand voor- zichtig op te heffen en daarna weer te laten zakken. Daarbij kunt U zien of de pomp zich in- en uitschakelt.

• Let er wel op dat de afstand tussen de kop van de vlotterschakelaar en zijn afscherming niet te klein is. Als de afstand te klein is, is de perfecte functie niet gewaarborgd.
• Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar niet de grond raakt vóór de pomp uitgeschakeld wordt. Opgelet! Gevaar van droog lopen.

Storingen – oorzaken – verhelpen

Storingen	Oorzaken	Verhelpen
Pomp start niet	– geen netspanning– vlotterschakelaar schakelt niet	– netspanning controleren– vlotterschakelaar in hogere positie brengen
Pomp transporteert treet niet1	– inloopzeef verstopt– drukslang geknikt	– inloopzeef met waterniet– er de knik reinigen uithalen
Pomp schakelt niet uit	– vlotterschakelaar kan niet afzinken	– pomp correct op schacht-bodem plaatsen
Debiet ontoereikend	– inloopzeef verstopt– dalend pompvermogen, door sterke vervuiling en corrosie water aan toevoegen	– inloopzeef reinigen– pomp reinigen en versleten stukken vernieuwen
Pomp schakelt na korte looptijd uit	– motorbeveiliging schakelt de ponp uit, te sterke watervervuiling– watertemperatuur te hoog, motorbeveiliging schakelt uit	– netstekker uittrekken pomp en schacht schoonmaken– Op max. watertemperatuur van 35°C achten!

Garantiebewijs:

Er wordt geen garantie gegeven voor :

• Beschadiging van de slepende afdichting ten gevolge van drooglopen of de toevoeging van vreemde lichamen in het water.
  ●Verstopping van het loopwiel door inwerking van een vreemd lichaam.
  ●Beschadiging door transport.
• Beschadiging veroorzaakt door niet-deskundige ingrepen.

Technische gegevens

ROYAL ESP 460/1 NIRO
Netaansluiting 230 V ~ 50 Hz
Opgenomen vermogen 510 Watt
Capaciteit max. 9.000 l/h
Opvoerhoogte max. 7 m
Dompeldiepte max. 5 m
Watertemperatuur max. 35°C
Slangaansluiting 1 1/4" buitendraad
Vreemde voorwerpen tot ∅ 25 mm
Schakelpunthoogte: AAN 50 cm
Schakelpunthoogte: UIT 5 cm
Artikelnr. : 41.703.35

Vermogensgegevens

Opvoerhoogte Wateropbrengst
1m max.: 8.000 l/h
2m max.: 6.600 l/h
3m max.: 5.400 l/h
4m max.: 4.000 l/h
5m max.: 2.700 l/h
6m max.: 1.200 l/h

S

NL EC Conformiteitsverklaring

De ondertekenaar verklaart in naam van de firma dat het product overeenstemt met de volgende richtlijnen en normen. El abajo firmante declara, en el nombre de la empresa, la conformidad del producto con las directrices y normas siguientes.

Technische wijzigingen voorbehouden

Op het in de handleiding genoemde toestel geven wij 2 jaar garantie voor het geval dat ons product gebreken mocht vertonen. De periode van 2 jaar gaat in met de gevaarovergang of de overname van het toestel door de klant. De garantie kan enkel worden geclaimd op voorwaarde dat het toestel naar behoren is onderhouden en gebruikt conform de handleiding.

Vanzelfsprekend blijven u de wettelijke garantierechten binnen deze 2 jaar behouden.

De garantie geldt voor het grondgebied van de Bondsrepubliek Duitsland of van de respectveelijke landen van de regionale hoofdverdeler als aanvulling van de ter plaatse geldende wettelijke voorschriften. Gelieve zich tot uw contactpersoon van de regionaal bevoegde klantendienst of tot het hieronder vermelde serviceadres te wenden.

S GARANTIBEVIS

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van ISC GmbH.
