GEBRUIKSAANWIJZING BG-SWP 750 EINHELL

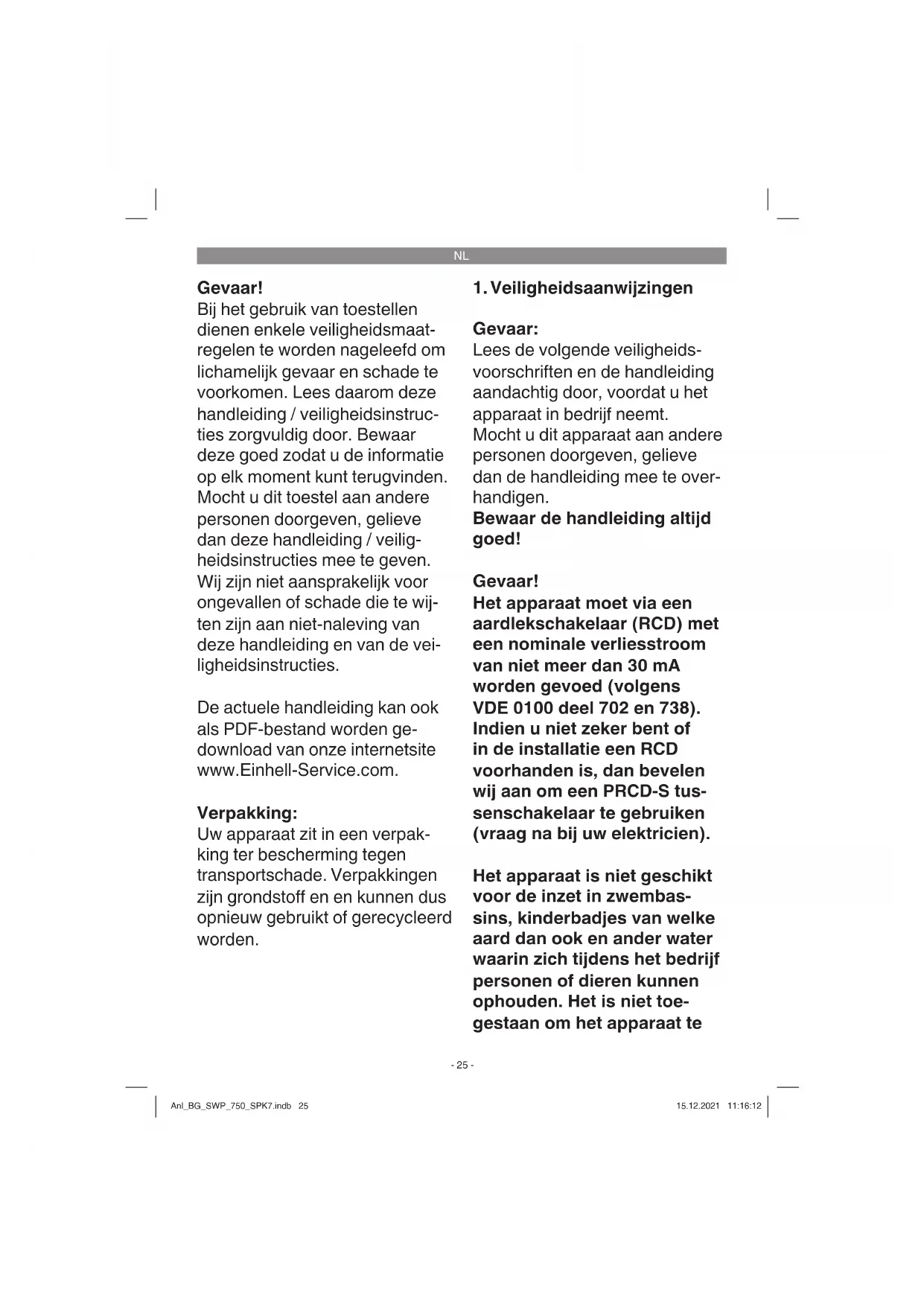

Gevaar! Bij het gebruik van toestellen dienen enkele veiligheidsmaat- regelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstruc- ties zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veilig- heidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wij- ten zijn aan niet-naleving van deze handleiding en van de vei- ligheidsinstructies. De actuele handleiding kan ook als PDF-bestand worden ge- download van onze internetsite www.Einhell-Service.com. Verpakking: Uw apparaat zit in een verpak- king ter bescherming tegen transportschade. Verpakkingen zijn grondstoff en en kunnen dus opnieuw gebruikt of gerecycleerd worden.

1. Veiligheidsaanwijzingen

Gevaar: Lees de volgende veiligheids- voorschriften en de handleiding aandachtig door, voordat u het apparaat in bedrijf neemt. Mocht u dit apparaat aan andere personen doorgeven, gelieve dan de handleiding mee te over- handigen. Bewaar de handleiding altijd goed! Gevaar! Het apparaat moet via een aardlekschakelaar (RCD) met een nominale verliesstroom van niet meer dan 30 mA worden gevoed (volgens VDE 0100 deel 702 en 738). Indien u niet zeker bent of in de installatie een RCD voorhanden is, dan bevelen wij aan om een PRCD-S tus- senschakelaar te gebruiken (vraag na bij uw elektricien). Het apparaat is niet geschikt voor de inzet in zwembas- sins, kinderbadjes van welke aard dan ook en ander water waarin zich tijdens het bedrijf personen of dieren kunnen ophouden. Het is niet toe- gestaan om het apparaat te Anl_BG_SWP_750_SPK7.indb 25Anl_BG_SWP_750_SPK7.indb 25 15.12.2021 11:16:1215.12.2021 11:16:12NL

gebruiken, terwijl er zich per- sonen of dieren binnen de ge- varenzone ophouden. Raad- pleeg uw elektricien! Dit apparaat kan door kinderen vanaf 8 jaar en ouder en ook door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en/of kennis worden gebruikt, mits deze onder toe- zicht staan of met betrekking tot het veilige gebruik van het ap- paraat geïnstrueerd werden en begrijpen welke gevaren van het apparaat kunnen uitgaan. Kinde- ren mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, ten- zij deze onder toezicht worden gehouden. Op kinderen moet toezicht worden gehouden om te voorkomen dat ze met het ap- paraat spelen.

Vervuiling van de vloeistof zou kunnen optreden door het uit- stromen van smeermiddelen.

Neem de overige instructies in het hoofdstuk „Reiniging, onderhoud, en bestellen van onderdelen“ in acht.

Voordat u het apparaat in ge- bruik neemt moet u door een deskundige laten controleren of de aarding, de nulleider of de aardlekschakeling beant- woorden aan de veiligheids- voorschriften van het energie- bedrijf en foutloos werken.

De elektrische steekverbin- dingen moeten tegen natheid worden beschermd.

Bij gevaar van overstroming moeten de steekverbindingen in een zone worden aange- bracht die daartegen is bevei- ligd.

Het transporteren van ag- ressieve vloeistoffen en het transporteren van abrasieve (schurende) stoffen moet in elk geval worden vermeden.

Het apparaat moet tegen vorst worden beschermd.

Het apparaat moet tegen drooglopen worden be- schermd.

De toegang tot het apparaat door kinderen moet door ade- quate maatregelen worden verhinderd.

Door uitlopen van smeerolie/ smeermiddel kan het water worden verontreinigd.

Gevaar! Als de netaansluitkabel van dit apparaat wordt beschadigd, dan moet deze door de fabri- kant of door de dienst na ver- koop of een gekwalifi ceerde Anl_BG_SWP_750_SPK7.indb 26Anl_BG_SWP_750_SPK7.indb 26 15.12.2021 11:16:1215.12.2021 11:16:12NL

persoon worden vervangen om te voorkomen dat iemand in gevaar wordt gebracht.

2. Beschrijving van het apparaat en

omvang van de levering

2.1 Beschrijving van het apparaat (fi g. 1/2)

2. Geïntegreerde kabelopwikkeling

3. Universele slangaansluiting

6. Schroef voor de hoogteverstelling

Gelieve de volledigheid van het artikel te contro- leren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft ge- kocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service- informatie aan het einde van de handleiding in acht te nemen.

Open de verpakking en neem het toestel voorzichtig uit de verpakking.

Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).

Controleer het toestel en de accessoires op transportschade.

Bewaar de verpakking indien mogelijk tot het verloop van de garantieperiode.

Controleer het apparaat na het uitpakken op volledigheid en eventuele transportschade – om gevaren te vermijden. Gebruik het in geval van twijfel niet, maar neem dan contact op met onze klantendienst. Het service- adres vindt u in onze garantievoorwaar- den op de garantiekaart. Gevaar! Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Universele slangaansluiting

Het door uw aangekochte apparaat is bedoeld voor het opvoeren van water met een maximale temperatuur van 35 °C. Het apparaat mag niet worden gebruikt voor andere vloeistoff en, vooral niet voor motorbrandstoff en, reinigingsmiddelen en andere chemische producten! Het apparaat wordt ingezet op alle plaatsen waar water van de ene plaats naar de andere moet worden overgebracht, bijv. in de huishouding, in de tuin en voor tal van andere toepassingen. Het apparaat mag niet worden gebruikt voor de inzet zwembassins! Bij gebruik van het apparaat in wateren met een natuurlijke modderige bodem plaatst u het lichtjes verhoogd, bijv. op bakstenen. Het apparaat is niet bedoeld om continu te wor- den gebruikt, bijv. als circulatiepomp in een vijver. De te verwachten levensduur van het apparaat zal daardoor aanzienlijk worden verkort, aangezi- en het niet werd geconstrueerd voor een continue belasting. De machine mag slechts voor werkzaamheden worden gebruikt waarvoor hij bedoeld is. Elk daar- boven uitgaand gebruik is niet doelmatig. Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk. Wij wijzen erop dat onze apparaten overeen- komstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij zijn niet aansprakelijk indien het apparaat in ambachtelijke of industriële bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt. Anl_BG_SWP_750_SPK7.indb 27Anl_BG_SWP_750_SPK7.indb 27 15.12.2021 11:16:1215.12.2021 11:16:12NL

5. Vóór inbedrijfstelling

Controleer of de gegevens vermeld op het type- plaatje overeenkomen met de gegevens van het stroomnet, alvorens het apparaat aan te sluiten. Waarschuwing! Trek altijd de stekker uit het stopcontact voordat u het apparaat anders instelt.

De installatie van het apparaat gebeurt ofwel:

stationair met een vaste buisleiding

stationair met een flexibele slangleiding Aanwijzing: Ga na of er eventueel speciale voorwaarden voor de installatie gelden, voordat u de pomp in bedrijf stelt! Wanneer bijv. door stroomonderbreking, vervui- ling of defecte afdichting materiële schade kan worden veroorzaakt, dan moeten extra veiligheid- sinrichtingen worden geïnstalleerd. Deze veiligheidsmaatregelen zijn bijvoorbeeld: parallel lopende pompen op een door een aparte zekering beveiligde stroomkring, vochtigheids- sensoren voor de uitschakeling en gelijkaardige veiligheidsinrichtingen. Laat u in geval van twijfel absoluut adviseren door een vakman voor sani- taire installaties. De maximale transportcapaciteit kan alleen wor- den bereikt met de grootst mogelijke leidingdia- meter, bij aansluiting van kleinere slangen of lei- dingen wordt de transportcapaciteit verminderd. Bij gebruik van de universele slangaansluiting (fi g. 1, pos. 5) moet deze zoals getoond in fi g. 4 tot aan de gebruikte aansluiting worden ingekort, om de transportcapaciteit niet onnodig te reduceren. Flexibele slangleidingen moeten met een slangk- lem (niet meegeleverd) worden bevestigd aan de universele slangaansluiting. Opgelet! Bij de installatie moet u er rekening mee houden, dat het apparaat nooit aan de drukleiding of aan de stroomkabel vrij hangend mag worden gemonteerd. Het apparaat moet aan het daartoe voorziene handvat opgehangen of op de schacht- bodem opgesteld worden. Om een perfecte werk- wijze van het apparaat te verzekeren moet de schachtbodem steeds vrij zijn van modder of an- dere verontreinigingen. Bij een te laag waterpeil kan de modder in de schacht snel droog worden en het aanlopen van het apparaat beletten. Daa- rom is het noodzakelijk het apparaat regelmatig te controleren (startpogingen uitvoeren). Aanwijzing: De pompschacht moet voldoende groot zijn, op- dat de vlotterschakelaar vrij kan bewegen.

Gevaar! Het door u aangekochte apparaat is reeds voor- zien van een veiligheidsstekker. Het apparaat is bedoeld voor de aansluiting aan een veiligheids- wandcontactdoos met 230 V~50 Hz. Vergewis u er zich van dat de contactdoos voldoende bevei- ligd is (min. 6 A) en helemaal in orde is. Steek de netstekker in het stopcontact en het apparaat is meteen operationeel. Anl_BG_SWP_750_SPK7.indb 28Anl_BG_SWP_750_SPK7.indb 28 15.12.2021 11:16:1215.12.2021 11:16:12NL

Als u de installatie- en gebruiksinstructies nauwkeurig heeft gelezen, dan kunt u het ap- paraat in gebruik nemen mits inachtneming van de volgende punten:

Vergewis u ervan dat het apparaat veilig is opgesteld.

Controleer of de drukleiding zoals voorge- schreven is aangebracht.

Vergewis u ervan dat de elektrische aanslui- ting 230 V~50 Hz bedraagt.

Controleer de foutloze toestand van het elekt- rische stopcontact.

Controleer of er nooit vocht of water bij de netaansluiting komt.

Vermijd het drooglopen van het apparaat.

Om het apparaat uit te schakelen trekt u de netstekker uit het stopcontact. Instelling van het Aan/Uit-schakelpunt: Het in- resp. uitschakelpunt kan door de hoogte- verstelling aan het apparaat te verschuiven trap- loos worden ingesteld. Hiervoor moet de schroef (fi g. 2, pos. 6) eerst worden losgedraaid. Het schakelverschil kan universeel worden ingesteld door de vlotterkabel langer of korter te maken (fi g. 3).

De vlotterschakelaar moet zo worden aange- bracht, dat de schakelpunthoogte: AAN en de schakelpunthoogte: UIT gemakkelijk en met geringe lichamelijke inspanning kunnen worden bereikt. Controleer dit door het ap- paraat in een met water gevuld reservoir te plaatsen en de vlotterschakelaar met de hand voorzichtig op te tillen en daarna weer neer te laten. Daarbij kunt u zien of het apparaat wordt in- resp. uitgeschakeld.

Let er ook op dat de afstand tussen de kop van de vlotterschakelaar en de kabelhouder niet kleiner is dan 10 cm. Bij een te geringe afstand is de perfecte werking van het ap- paraat niet verzekerd.

Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar vóór het uit- schakelen van het apparaat niet de bodem raakt. Opgelet! Gevaar van drooglopen. Handmatig bedrijf: De vlotterschakelaar moet worden gemonteerd zoals getoond in fi g. 3. Zo loopt het apparaat continu. Het apparaat mag alleen onder toezicht worden ingezet, om droogloop te vermijden. Het apparaat moet worden uitgeschakeld (netstekker uittrekken), zodra er geen water meer uit de dru- kleiding komt.

7. Vervanging van de

netaansluitleiding Gevaar! Als de netaansluitleiding van dit apparaat be- schadigd wordt, dan moet hij door de fabrikant of diens klantendienst of door een gelijkwaardig gekwalifi ceerde persoon vervangen worden, om gevaren te vermijden.

8. Reiniging, onderhoud en

bestellen van wisselstukken Gevaar!

Vóór elke onderhoudswerkzaamheid de stek- ker uit het stopcontact trekken.

Bij mobiel gebruik is het raadzaam om het apparaat na elk gebruik met helder water te reinigen.

Bij stationaire installatie valt het aan te beve- len om de werking van de vlotterschakelaar om de 3 maanden te controleren.

Pluisjes en vezelachtige deeltjes die zich eventueel in het huis hebben vastgezet, met een waterstraal verwijderen.

Om de 3 maanden de schachtbodem van modder ontdoen en ook de schachtwanden reinigen.

De vlotterschakelaar met helder water ontdo- en van afzettingen.

8.1 Reiniging van het schoepenrad

Bij te veel afzettingen in het huis moet het onders- te deel van het apparaat als volgt uiteen worden gehaald:

1. Maak de aanzuigkorf van het huis los.

2. Het schoepenrad reinigen met helder water.

Opgelet! Het apparaat niet op het schoepen- rad zetten of laten steunen!

3. De montage gebeurt in omgekeerde volgor-

In het toestel zijn er geen andere te onderhouden onderdelen.

8.3 Bestellen van wisselstukken:

Gelieve bij het bestellen van wisselstukken vol- gende gegevens te vermelden:

Type van het toestel

Artikelnummer van het toestel

Ident-nummer van het toestel

Wisselstuknummer van het benodigd stuk Actuele prijzen en info vindt u terug onder www.Einhell-Service.com

9. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan naar de grondstofkringloop worden teruggevoerd. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Defecte toestellen horen niet thuis in het huisvuil. Om zich van het toestel naar behoren te ontdoen dient het naar een geschikte verzamelplaats te worden ge- bracht. Als u geen verzamelplaats kent gelieve u dan bij de gemeente te informeren.

Bewaar het toestel en de accessoires op een don- kere, droge en vorstvrije plaats die voor kinderen ontoegankelijk is. De optimale opbergtemperatuur ligt tussen 5° C en 30° C. Bewaar het elektrische gereedschap in de originele verpakking. Anl_BG_SWP_750_SPK7.indb 30Anl_BG_SWP_750_SPK7.indb 30 15.12.2021 11:16:1215.12.2021 11:16:12NL

11. Schema voor foutopsporing

Storingen Oorzaken Oplossing Apparaat start niet. - Netspanning ontbreekt. - Vlotterschakelaar schakelt niet. - Netspanning controleren. - Vlotterschakelaar in hogere stand brengen. Apparaat transpor- teert niet. - Inlaatzeef verstopt. - Drukslang geknikt. - Inlaatzeef met waterstraal reini- gen. - Knikplaats elimineren. Apparaat wordt niet uitgeschakeld. - Vlotterschakelaar kan niet dalen. - Apparaat op de schachtbodem correct opstellen. Transportcapaciteit onvoldoende. - Inlaatzeef verstopt. - Capaciteit verminderd door erg ver- vuilde en schurende waterbijmeng- sels. - Inlaatzeef reinigen. - Apparaat reinigen en slijtagede- len vervangen. Apparaat wordt na korte looptijd uitge- schakeld. - Motorveiligheid schakelt het ap- paraat wegens te hoge waterver- vuiling uit. - Watertemperatuur te hoog, motor- veiligheid schakelt het apparaat uit. - Netstekker uit het stopcontact verwijderen en het apparaat en de schacht reinigen. - Maximale watertemperatuur van 35 °C in acht nemen! Anl_BG_SWP_750_SPK7.indb 31Anl_BG_SWP_750_SPK7.indb 31 15.12.2021 11:16:1215.12.2021 11:16:12NL

Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v. het toestel terug te sturen: De eigenaar van het elektrische toestel is alternatief verplicht, i.p.v. het toestel terug te sturen, mede te werken bij de behoorlijke recyclage in geval hij zich van het eigendom ontdoet. Het afgedankte toestel kan hiervoor ook bij een verzamelplaats worden afgegeven die voor een verwijdering als bedoeld in de wetgeving in zake recyclage en afvalverwerking zorgt. Hieronder vallen niet bij de afgedankte toestellen gevoegde accessoires en hulpmiddelen zonder elektrische componenten. Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of ge- deeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van Einhell Germany AG. Technische wijzigingen voorbehouden Anl_BG_SWP_750_SPK7.indb 32Anl_BG_SWP_750_SPK7.indb 32 15.12.2021 11:16:1215.12.2021 11:16:12NL

Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking. U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen. Categorie Voorbeeld Slijtstukken* Pompwiel Verbruiksmateriaal/verbruiksstukken* Ontbrekende onderdelen

• niet verplicht bij de leveringsomvang begrepen! Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.Einhell-Service.com. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?

Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?

Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze. Anl_BG_SWP_750_SPK7.indb 33Anl_BG_SWP_750_SPK7.indb 33 15.12.2021 11:16:1215.12.2021 11:16:12NL

Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden zijn uitsluitend gericht aan de gebruikers, d.w.z. natuurlijke personen die

dit product niet in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit willen gebruiken. Deze garantievoorwaarden regelen aanvullende garantieprestaties, die de hieronder ge- noemde fabrikant kopers van zijn nieuwe apparaten toezegt in aanvulling tot de wettelijke garantie. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat

van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is naar onze keuze beperkt tot het verhelpen van zulke gebreken aan het apparaat of de vervan- ging ervan. Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor com- mercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

3. Van onze garantie zijn uitgesloten:

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging. - Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. over- belasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnen- dringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen). - Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

4. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vast- stellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

5. Gelieve om een garantieclaim in te dienen het defecte apparaat aan te melden onder:

www.Einhell-Service.com. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het ni- euwe apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden teruggestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of nieuw apparaat terug. Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op. Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding. Anl_BG_SWP_750_SPK7.indb 34Anl_BG_SWP_750_SPK7.indb 34 15.12.2021 11:16:1315.12.2021 11:16:13P
