MANUAL DE UTILIZADOR BG-SWP 750 EINHELL

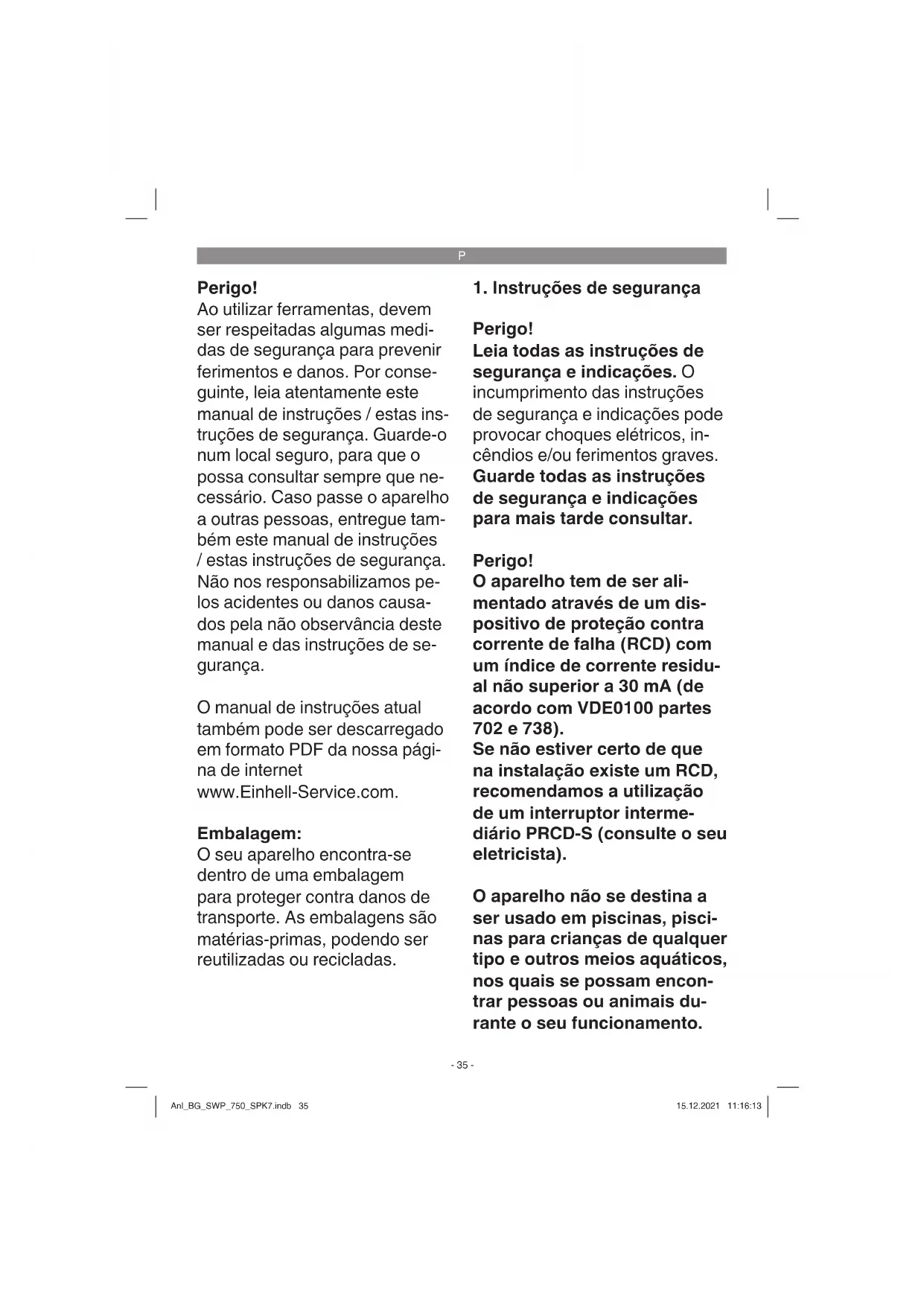

Perigo! Ao utilizar ferramentas, devem ser respeitadas algumas medi- das de segurança para prevenir ferimentos e danos. Por conse- guinte, leia atentamente este manual de instruções / estas ins- truções de segurança. Guarde-o num local seguro, para que o possa consultar sempre que ne- cessário. Caso passe o aparelho a outras pessoas, entregue tam- bém este manual de instruções / estas instruções de segurança. Não nos responsabilizamos pe- los acidentes ou danos causa- dos pela não observância deste manual e das instruções de se- gurança. O manual de instruções atual também pode ser descarregado em formato PDF da nossa pági- na de internet www.Einhell-Service.com. Embalagem: O seu aparelho encontra-se dentro de uma embalagem para proteger contra danos de transporte. As embalagens são matérias-primas, podendo ser reutilizadas ou recicladas.

1. Instruções de segurança

Perigo! Leia todas as instruções de segurança e indicações. O incumprimento das instruções de segurança e indicações pode provocar choques elétricos, in- cêndios e/ou ferimentos graves. Guarde todas as instruções de segurança e indicações para mais tarde consultar. Perigo! O aparelho tem de ser ali- mentado através de um dis- positivo de proteção contra corrente de falha (RCD) com um índice de corrente residu- al não superior a 30 mA (de acordo com VDE0100 partes 702 e 738). Se não estiver certo de que na instalação existe um RCD, recomendamos a utilização de um interruptor interme- diário PRCD-S (consulte o seu eletricista). O aparelho não se destina a ser usado em piscinas, pisci- nas para crianças de qualquer tipo e outros meios aquáticos, nos quais se possam encon- trar pessoas ou animais du- rante o seu funcionamento. Anl_BG_SWP_750_SPK7.indb 35Anl_BG_SWP_750_SPK7.indb 35 15.12.2021 11:16:1315.12.2021 11:16:13P

Não é permitido o funciona- mento do aparelho durante a permanência de pessoas ou animais na zona de perigo. Informe-se junto de um eletri- cista! Este aparelho pode ser usa- do por crianças a partir dos 8 anos de idade, assim como por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e/ ou conhecimentos, desde que sejam mantidas sob vigilância ou tenham sido instruídas relati- vamente à utilização segura do aparelho e tenham entendido os perigos daí resultantes. As cri- anças não podem brincar com o aparelho. A limpeza e a manutenção a car- go do utilizador não podem ser efetuadas por crianças, a não ser quando supervisionadas. As crianças devem ser mantidas sob vigilância para garantir que não brincam com o aparelho.

A sujidade do líquido pode ser causada por vazamentos de lubrificante.

Respeite as outras indicações existentes no capítulo “Limpe- za, manutenção e encomenda de peças sobressalentes”.

Antes de colocar o aparelho em funcionamento, mande um técnico verificar se a ligação à terra, a ligação ao neutro ou o sistema de proteção de corrente de falha estão em conformidade com as normas de segurança das empresas de abastecimento de energia e se funcionam corretamente.

As ligações de encaixe elé- tricas têm de ser protegidas contra humidade.

Em caso de perigo de in- undação coloque as ligações de encaixe na área protegida contra inundação.

Deve ser igualmente evitada a bombagem de líquidos agres- sivos ou que contenham sub- stâncias abrasivas (com efeito abrasivo).

Proteja o aparelho contra o gelo.

Proteja o aparelho contra o funcionamento a seco.

Este aparelho deve ser co- locado fora do alcance das crianças, através das medidas adequadas.

A água pode ficar suja devido à saída de óleo lubrificante/ lubrificante.

Perigo! Para evitar perigos, sempre que o cabo de ligação à rede deste aparelho for danifi cado, é necessário que seja substi- Anl_BG_SWP_750_SPK7.indb 36Anl_BG_SWP_750_SPK7.indb 36 15.12.2021 11:16:1315.12.2021 11:16:13P

tuído pelo fabricante, pelo seu serviço de assistência técnica ou por uma pessoa com quali- fi cação para tal.

2. Descrição do aparelho e material

2.1 Descrição do aparelho (fi gura 1/2)

2. Enrolamento do cabo integrado

3. Ligação universal para mangueira

4. Ralo de aspiração

5. Interruptor de fl utuador

6. Parafuso para regulação em altura

2.2 Material fornecido

Com a ajuda da descrição do material a fornecer, verifi que se o artigo se encontra completo. Caso faltem peças, dirija-se num prazo máximo de 5 dias úteis após a compra do artigo a um dos nos- sos Service Center ou ao ponto de venda onde adquiriu o aparelho, fazendo-se acompanhar de um talão de compra válido. Para o efeito, consulte a tabela da garantia que se encontra nas infor- mações do serviço de assistência técnica no fi m do manual.

Abra a embalagem e retire cuidadosamente o aparelho.

Remova o material da embalagem, assim como os dispositivos de segurança da emba- lagem e de transporte (caso existam).

Verifique se o aparelho e as peças acessóri- as apresentam danos de transporte.

Se possível, guarde a embalagem até ao ter- mo do período de garantia.

Após o desembalamento, verifique se o apa- relho está completo e se apresenta eventuais danos de transporte – para evitar perigos. Em caso de dúvida, não o utilize; nessas cir- cunstâncias, dirija-se antes ao nosso serviço de assistência técnica. A morada do serviço de assistência técnica encontra-se nas nos- sas condições de garantia no certificado de garantia. Atenção! O aparelho e o material da embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico, películas ou peças de pequena dimensão! Existe o perigo de deglutição e asfi xia!

Ligação universal para mangueira

Manual de instruções original

3. Utilização adequada

O aparelho que adquiriu é indicado para a bom- bagem de água com uma temperatura máxima de 35 °C. Este aparelho não pode ser usado para outros líquidos, especialmente combustíveis, pro- dutos de limpeza e outros produtos químicos! O aparelho pode ser utilizado em qualquer lado onde seja necessário transportar água, p. ex. em casa, no jardim e em muitas outras situações. Não pode ser utilizado para o funcionamento de piscinas! Ao utilizar o aparelho em águas com chão natural e lamacento coloque-o um pouco mais alto, p. ex. sobre tijolos. O aparelho não se destina a uma utilização pro- longada, p. ex. como bomba de recirculação num lago. Deste modo, a vida útil esperada do aparel- ho irá diminuir consideravelmente, uma vez que este não foi concebido para ser sujeito a cargas durante longos períodos de tempo. A máquina só pode ser utilizada para os fi ns a que se destina. Qualquer outro tipo de utilização é considerado inadequado. Os danos ou feri- mentos de qualquer tipo daí resultantes são da responsabilidade do utilizador/operador e não do fabricante. Chamamos a atenção para o fato de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou industrial. Não assumi- mos qualquer responsabilidade se o aparelho for utilizado no comércio, artesanato ou indústria ou em atividades equiparáveis. Anl_BG_SWP_750_SPK7.indb 37Anl_BG_SWP_750_SPK7.indb 37 15.12.2021 11:16:1315.12.2021 11:16:13P

Ligação à rede ...............................230 V~ 50 Hz Potência absorvida ............................... 750 Watt Vazão máx . ..........................................16 000 l/h Altura máx. Manométrica .............................. 7 m Profundidade máx. de imersão ..................... 7 m Temperatura máx. da água ......................... 35 °C Ligação da mangueira: ........................................ aprox. 47,8 mm (rosca 1½) r.int. Corpos estranhos máx . ........................ Ø 25 mm Altura do ponto de comutação: LIG. ..................... máx. aprox. 62 cm Altura do ponto de comutação: DESL . .....................mín. aprox. 5 cm Grau de proteção .........................................IPX8

5. Antes da colocação em

funcionamento Antes de estabelecer a ligação, certifi que-se de que os dados constantes da placa de caracterí- sticas correspondem aos dados de rede. Aviso! Retire sempre a fi cha de alimentação da corrente elétrica antes de efetuar ajustes no aparelho.

O aparelho pode ser instalado:

estacionário com tubagem fixa

estacionário com tubagem flexível Nota: Antes de colocar a bomba em funcionamento, verifi que se existem eventualmente condicionalis- mos especiais para a instalação! Se, p. ex., uma falha de corrente, sujidade ou uma vedação com defeito forem suscetíveis de provocar danos materiais, devem ser tomadas medidas de proteção adicionais. Estas medidas de proteção consistem, por exem- plo, em: bombas a funcionar em paralelo num circuito de corrente separado e protegido, sensores de humidade para o desligamento e dispositivos de segurança equivalentes. Em caso de dúvida, aconselhe-se junto de um técnico sanitário. A vazão máxima só pode ser alcançada com o maior diâmetro do tubo possível. Ao ligar mangueiras ou tubos mais pequenos, a vazão é reduzida. Em caso de utilização da ligação universal para mangueira (fi g. 1/pos. 5) esta deve portanto ser encurtada até à ligação usada, tal como ilustrado na fi g. 4, a fi m de não diminuir a vazão desnecessariamente. Os tubos fl exíveis devem ser fi xados com uma braçadeira (não in- cluída no material a fornecer) na ligação universal para mangueira. Ter em atenção! Durante a instalação, deve ter em atenção que o aparelho nunca deve ser montado suspenso pelo tubo de pressão ou pelo cabo de corrente elétrica. O aparelho tem de ser pendurado pela pega de transporte prevista para o efeito ou ser colocado no fundo do poço. Para garantir o funci- onamento perfeito do aparelho, o chão do poço não pode ter lama ou outra sujidade. Com um ní- vel da água muito baixo, a lama que se encontrar no poço seca rapidamente, impedindo o aparelho de entrar em funcionamento. Assim, é importante verifi car o aparelho regularmente (execute testes de arranque). Nota: O poço da bomba deve ter um tamanho sufi ci- entemente grande de forma a permitir que o inter- ruptor de fl utuador se possa mover livremente.

5.2 A ligação à rede

Perigo! O aparelho que adquiriu já dispõe de uma fi cha Schuko. O aparelho destina-se à ligação a uma tomada com ligação à terra com 230 V~ 50 Hz. Certifi que-se de que a tomada está sufi ciente- mente protegida (no mínimo 6 A) e a funcionar corretamente. Encaixe a fi cha de alimentação na tomada deixando o aparelho operacional. Anl_BG_SWP_750_SPK7.indb 38Anl_BG_SWP_750_SPK7.indb 38 15.12.2021 11:16:1315.12.2021 11:16:13P

Depois de ler atenciosamente estas instruções de instalação e de serviço, pode colocar o aparel- ho em funcionamento, respeitando os seguintes pontos:

Verifique se o tubo de pressão foi correta- mente montado.

Certifique-se de que a ligação elétrica é de 230 V~ 50 Hz.

Verifique se a tomada elétrica está em boas condições.

Certifique-se de que não é possível a ligação à rede ficar húmida ou molhada.

Evite que o aparelho funcione a seco.

Para desligar o aparelho, desligue a ficha de alimentação da tomada. Ajuste do ponto de ligar/desligar: O ponto de ligar ou de desligar pode ser ajusta- do de forma contínua, deslocando a regulação em altura no aparelho. Para o efeito, o parafuso (fi gura 2/pos. 6) tem de ser solto previamente. O intervalo diferencial pode ser ajustado universal- mente, prolongando ou encurtando o cabo do fl utuador (fi gura 3).

O interruptor de flutuador tem de ser colo- cado de modo a que seja possível alcançar facilmente e com pouco esforço a altura do ponto de comutação: LIG. e a altura do ponto de comutação: DESL. Verifique se isto é pos- sível, colocando o aparelho num recipiente cheio de água, levantando cuidadosamente o interruptor de flutuador com a mão e baixan- do-o novamente. Desta forma, pode ver se o aparelho se liga ou desliga.

Tenha também atenção para que a distância entre a cabeça do interruptor de flutuador e o suporte de cabos não seja inferior a 10 cm. Se a distância for muito reduzida não é asse- gurado o funcionamento correto.

Ao ajustar o interruptor de flutuador certi- fique-se de que este não toca no chão antes de o aparelho se desligar. Atenção! Perigo do funcionamento a seco. Modo manual: O interruptor de fl utuador tem de ser montado de acordo com a fi gura 3. Desta forma, o aparelho funciona continuamente. Neste modo de funci- onamento o aparelho deve ser utilizado apenas sob vigilância para evitar que funcione a seco. O aparelho tem de ser desligado (retire a fi cha de alimentação da tomada) logo que deixe de sair água do tubo de pressão.

7. Substituição do cabo de ligação à

rede Perigo! Para evitar perigos, sempre que o cabo de li- gação à rede deste aparelho for danifi cado, é necessário que seja substituído pelo fabricante ou pelo seu serviço de assistência técnica ou por uma pessoa com qualifi cação.

8. Limpeza, manutenção

e encomenda de peças sobressalentes Perigo!

Retire a ficha de alimentação da tomada antes de realizar qualquer trabalho de manu- tenção.

Em caso de utilização móvel, deve limpar o aparelho com água limpa após cada utili- zação.

Em caso de instalação estática, aconselha- mos a verificar o funcionamento do interrup- tor de flutuador a cada 3 meses.

Remova linhas e partículas fibrosas, que se possam ter fixado na carcaça, com um jato de água.

De 3 em 3 meses retire a lama do chão do poço e limpe também as paredes do poço.

Se houver demasiados detritos na carcaça, a par- te inferior do aparelho tem de ser desmontada da seguinte forma:

1. Solte o ralo de aspiração da carcaça.

2. Limpe a roda de pás com água limpa.

Atenção! Não coloque nem apoie o aparelho sobre a roda de pás!

3. A montagem é realizada na sequência inver-

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

8.3 Encomenda de peças sobressalentes:

Ao encomendar peças sobressalentes, devem-se fazer as seguintes indicações:

Número de artigo da máquina

Número de identificação da máquina

Número da peça sobressalente necessária Pode encontrar os preços e informações atuais em www.Einhell-Service.com

9. Eliminação e reciclagem

O aparelho encontra-se dentro de uma embala- gem para evitar danos de transporte. Esta emba- lagem é matéria-prima, podendo ser reutilizada ou reciclada. O aparelho e os respetivos aces- sórios são de diferentes materiais, como p. ex. o metal e o plástico. Não deite os aparelhos defeitu- osos para o lixo doméstico. Para uma eliminação ecologicamente correta, o aparelho deve ser entregue num local de recolha adequado. Se não tiver conhecimento de nenhum local de recolha, informe-se junto da sua administração autárquica.

Guarde o aparelho e os respetivos acessórios em local escuro, seco e sem risco de formação de gelo, fora do alcance das crianças. A temperatura ideal de armazenamento situa-se entre os 5 e os 30 ˚C. Guarde a ferramenta elétrica na embala- gem original. Anl_BG_SWP_750_SPK7.indb 40Anl_BG_SWP_750_SPK7.indb 40 15.12.2021 11:16:1315.12.2021 11:16:13P

11. Plano de localização de falhas

Avarias Causas Resolução O aparelho não pega. - Falha de tensão de rede. - O interruptor de fl utuador não co- muta. - Verifi que a tensão de rede. - Coloque o interruptor de fl utua- dor na posição superior. O aparelho não bombeia. - Filtro de entrada entupido. - Mangueira de pressão dobrada. - Limpe o fi ltro de entrada com um jato de água. - Elimine o vinco. O aparelho não desliga. - O interruptor de fl utuador não con- segue descer. - Coloque o aparelho corretamen- te sobre o chão do poço. Vazão insufi ciente. - Filtro de entrada entupido. - A potência diminui devido ao acréscimo de água muito suja e abrasiva. - Limpe o fi ltro de entrada. - Limpe o aparelho e substitua as peças desgastadas. O aparelho desliga- se pouco tempo após ter começado a funcionar. - A proteção do motor desliga o aparelho devido a água muito suja. - Temperatura da água muito eleva- da, a proteção do motor desliga. - Retire a fi cha de alimentação da tomada e limpe o aparelho e o poço. - Tenha atenção à temperatura máxima da água de 35° C! Anl_BG_SWP_750_SPK7.indb 41Anl_BG_SWP_750_SPK7.indb 41 15.12.2021 11:16:1315.12.2021 11:16:13P

Só para países da UE Não deite as ferramentas elétricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electróni- cos e a respectiva transposição para o direito interno, as ferramentas elétricas usadas têm de ser recol- hidas separadamente e entregues nos locais de recolha previstos para o efeito. Alternativa de reciclagem relativa à solicitação de devolução: O proprietário do aparelho eléctrico, no caso de não optar pela devolução, é obrigado a reciclar ade- quadamente o aparelho eléctrico. Para tal, o aparelho usado também pode ser entregue a um ponto de recolha que trate da eliminação de resíduos, respeitando a legislação nacional sobre resíduos e respectiva reciclagem. Não estão abrangidos os meios auxiliares e os acessórios sem componentes electrónicos, que acompanham os aparelhos usados. A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos carece da autorização expressa da Einhell Germany AG. Reservado o direito a alterações técnicas Anl_BG_SWP_750_SPK7.indb 42Anl_BG_SWP_750_SPK7.indb 42 15.12.2021 11:16:1315.12.2021 11:16:13P

Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis. Deve-se ter em atenção que, neste produto, as seguintes peças estão sujeitas a um desgaste natural ou decorrente da sua utilização, ou então são necessárias como consumíveis. Categoria Exemplo Peças de desgaste* Roda da bomba Consumíveis/peças consumíveis* Peças em falta

• não incluído obrigatoriamente no material a fornecer! Em caso de defi ciências ou erros, pedimos-lhe que comunique o problema através da página de Inter- net www.Einhell-Service.com. Certifi que-se de que faz uma descrição exacta do problema, responden- do sempre às seguintes questões:

O aparelho já funcionou alguma vez ou possui o defeito desde o início?

Antes do surgimento do defeito, apercebeu-se de algo estranho (sintoma antes do defeito)?

Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado. O exercício dos direitos de garantia está sujeito às seguintes condições:

1. As presentes condições de garantia dirigem-se exclusivamente aos consumidores, ou seja, pes-

soas naturais, que não desejam utilizar este produto quer no âmbito da sua actividade comercial quer de outra actividade independente. As presentes condições de garantia regem as prestações de garantia adicionais com que o fabricante abaixo designado se compromete, além dos termos legais de garantia, para com os compradores dos seus novos aparelhos e não afectam os seus direitos legais de garantia. O nosso serviço de garantia é prestado gratuitamente.

2. O serviço de garantia cobre exclusivamente as defi ciências num novo aparelho adquirido do fabri-

cante abaixo designado, e que sejam decorrentes de erros de material ou de fabrico comprovados, e está, por nossa opção, limitado à eliminação de tal falta no aparelho ou à substituição do mesmo. Chamamos a atenção para o facto de os nossos aparelhos não terem sido concebidos para uso comercial, artesanal ou profi ssional. Não haverá, por isso, lugar a um contrato de garantia no caso de o aparelho ter sido utilizado, dentro do período de garantia, em empresas do sector comercial, artesanal ou industrial ou actividades equiparáveis.

3. Excluídos pela nossa garantia estão:

- Danos no aparelho resultantes da inobservância das instruções de montagem ou de uma ins- talação incorrecta, da inobservância do manual de instruções (como p. ex. a ligação a uma tensão de rede ou tipo de corrente errada) ou da inobservância das disposições de segurança ou da exposição do aparelho a condições ambientais anormais ou de uma conservação e manutenção insufi cientes. - Danos no aparelho resultantes de utilizações abusivas ou indevidas (como p. ex. uma sobrecarga do aparelho ou utilização de ferramentas de trabalho ou acessórios não autorizados), a penetração de corpos estranhos no aparelho (como p. ex. areia, pedras ou pó, danos de transporte), o uso de força ou impactos externos (como p. ex. danos resultantes de quedas). - Danos no aparelho ou nas peças do aparelho associados a um desgaste decorrente do uso, um desgaste natural habitual ou de outro tipo.

4. O período de garantia é de 24 meses a contar da data de compra do aparelho. Os direitos de ga-

rantia devem ser reclamados dentro do período de garantia, no prazo de duas semanas após ter sido detectado o defeito. Está excluída a reclamação de direitos de garantia após o termo do perío- do de garantia. A reparação ou a substituição do aparelho não implica o prolongamento do período de garantia nem dá origem à contagem de um novo período de garantia para o aparelho ou para eventuais peças sobressalentes montadas no mesmo. O mesmo se aplica no caso de a assistência técnica ter sido prestada no local.

5. Para activar a garantia, denuncie o aparelho defeituoso em: www.Einhell-Service.com. Tenha à

disposição o talão ou outro comprovativo de compra do aparelho novo. Os aparelhos enviados sem o respectivo comprovativo ou sem a placa de características, serão excluídos pelo serviço de ga- rantia devido à falta de atribuição. Se o defeito do aparelho estiver abrangido pelo nosso serviço de garantia, ser-lhe-á imediatamente enviado um aparelho novo ou reparado. Naturalmente, também teremos todo o gosto em efectuar reparações que não estão, ou deixaram de estar, abrangidas pelo serviço de garantia. Nesse caso, terá de suportar os custos da reparação. Para este efeito, deverá enviar o aparelho para a morada do nosso serviço de assistência técnica. Para peças de desgaste, consumíveis e em falta, consulte as restrições desta garantia, de acordo com as informações do serviço de assistência técnica deste manual de instruções. Anl_BG_SWP_750_SPK7.indb 44Anl_BG_SWP_750_SPK7.indb 44 15.12.2021 11:16:1315.12.2021 11:16:13E
