Producttype	Thermische heggenschaar
Merk	Einhell
Model	BG-CB 2041 TH
Motortype	2-takt motor, luchtgekoeld, verchroomde cilinder
Motorvermogen (max.)	0,8 kW / 1,1 pk
Cilinderinhoud	25,4 cm³
Meslengte	400 mm
Maximale snijlengte	375 mm
Sneden per minuut	1450
Gewicht	6,4 kg
Brandstoftankinhoud	450 ml
Brandstofmengsel	Loodvrije benzine + 2-takt olie (40:1)
Ontsteking	Elektronisch
Bougie	Champion RCJ6Y
Geluidsdrukniveau (LpA)	102 dB(A)
Geluidsvermogensniveau (LWA)	112 dB(A)
Trillingsemissiewaarde (ah)	14,8 m/s²
Stationair toerental	3200 t/min
Max. toerental	9000 t/min
Aandrijvingstype	Centrifugaalkoppeling
Specifiek verbruik	582 g/kWh
Veiligheid	Gasstopinrichting, gasblokkering, aan/uit-schakelaar, hand- en oogbescherming vereist
Onderhoud	Luchtfilter reinigen elke 25u, versnelling smeren elke 20u, bougie onderhoud elke 50u
Reserveonderdelen	Bougie, luchtfilter, mes
Garantie	24 maanden (onder voorwaarden)

Veelgestelde vragen - BG-CB 2041 TH EINHELL

Hoe start ik de heggenschaar koud?

Vul de tank met het benzine/olie-mengsel. Druk 10 keer op de brandstofpomp (primer). Zet de schakelaar op 'I', blokkeer de gashendel, zet de chokehendel op 'dicht', trek dan aan het startkoord tot de eerste weerstand en trek 4 keer krachtig. Eenmaal gestart, open de choke en laat 10 seconden warmdraaien.

Hoe start ik warm?

Als het apparaat minder dan 15-20 minuten geleden is uitgeschakeld, zet de schakelaar op 'I', blokkeer de gashendel, trek dan 1 tot 2 keer aan het startkoord. Als het na 6 pogingen niet start, voer dan een koude start uit.

Hoe stop ik de motor in geval van nood?

Zet onmiddellijk de aan/uit-schakelaar op de stand 'stop' of '0'.

Welk brandstofmengsel moet ik gebruiken?

Gebruik een mengsel van 40 delen loodvrije benzine op 1 deel 2-takt motorolie. Bijvoorbeeld 1 liter benzine + 25 ml olie.

Hoe stel ik de meshoek in?

Zet de motor uit. Pak de verstelhendel (positie 3) met uw linkerhand. Bedien eerst hendel A en dan hendel B om te ontgrendelen, plaats het mes in de gewenste hoek, laat dan de hendels los om te vergrendelen.

Hoe onderhoud ik het mes?

Na gebruik het mes reinigen met een borstel en regelmatig oliën. Als het een keep heeft, voorzichtig vijlen met een fijne vijl. Zorg dat het mes altijd goed geolied is (afb. 16).

Hoe reinig ik het luchtfilter?

Verwijder het deksel van het luchtfilter, haal het filter eruit (afb. 24-26). Reinig het door erop te tikken of uit te blazen. Nooit benzine of brandbare oplosmiddelen gebruiken. Monteer in omgekeerde volgorde.

Hoe bewaar ik het apparaat voor lange tijd?

Maak de tank leeg en laat de motor draaien tot hij stopt. Verwijder de bougie, giet een theelepel 2-takt olie in de verbrandingskamer, trek langzaam aan het startkoord, plaats dan de bougie terug. Bewaar op een droge plaats, uit de buurt van brandhaarden.

Wat te doen als de motor niet start?

Controleer de bougie (vervuild of nat?), het brandstofmengsel en volg de juiste startprocedure. Als het probleem aanhoudt, raadpleeg het foutopsporingsschema in de handleiding of neem contact op met de klantenservice.

Hoe vervoer ik het apparaat veilig?

Maak de tank leeg, reinig het apparaat, demonteer de aandrijfstang zoals aangegeven (sectie 5.2). Gebruik de draagriem voor vervoer te voet, maar altijd met uitgeschakelde motor.

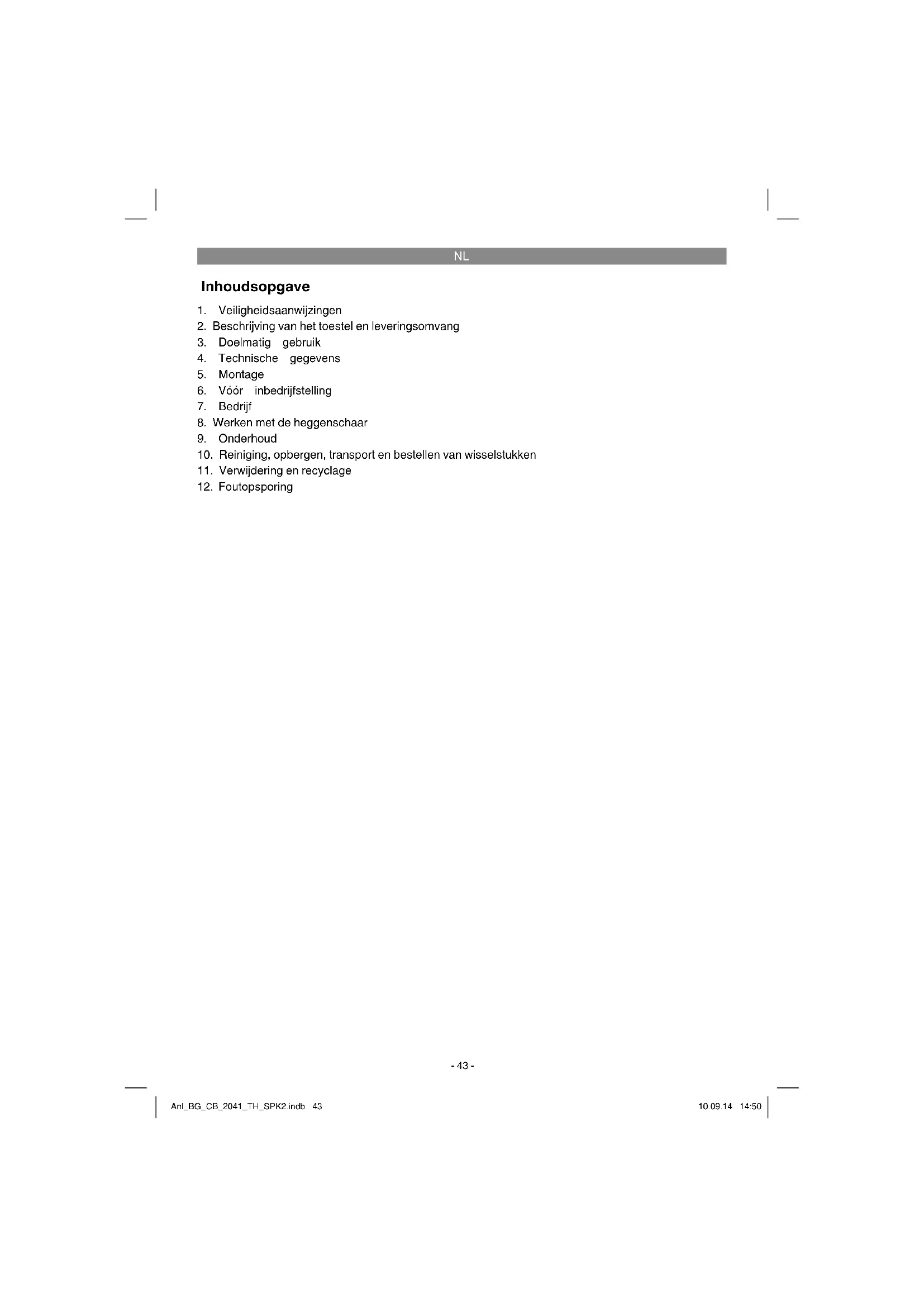

GEBRUIKSAANWIJZING BG-CB 2041 TH EINHELL

1. Veiligheidsaanwijzingen
2. Beschrijving van het toestel en leveringsomvang
3. Doelmatig gebruik
4. Technische gegevens
5. Montage
6. Vóór inbedrijfstelling
7. Bedrijf
8. Werken met de heggenschaar
9. Onderhoud
10. Reiniging, opbergen, transport en bestellen van wisselstukken
11. Verwijdering en recyclage
12. Foutopsporing

NL

Gevaar!

Bij het gebruik van toestellen dienen enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees daarom deze handleiding / veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgeven, gelieve dan deze handleiding / veiligheidsinstructies mee te geven. Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstructies vindt u in de bijgaande brochure.

Gevaar!

Lees alle veiligheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de veiligheidsinstructies en aanwijzingen kunnen elektrische schok, brand en/of zware letsels tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst.

Verklaring van de symbolen op het toestel (fi g. 30):

1. Waarschuwing!
2. Oog-/hoofd en gehoorbeschermer dragen!
3. Veiligheidshandschoenen dragen!
4. Scherpe messen! Handen en voeten steeds weghouden van de messen.
5. Vóór inbedrijfstelling handleiding lezen!
6. Vast schoeisel dragen!
7. Toestel beschermen tegen regen en vocht!
8. Voor onderhoudswerkzaamheden het toestel stopzetten en de bougiestekker aftrekken!
9. Levensgevaar door elektrische schok. De afstand tot stroomleidingen moet minstens 10 m bedragen!
10. Let op! Warme onderdelen! Op afstand blijven.

2. Beschrijving van het toestel en leveringsomvang

2.1 Beschrijving van het toestel

1. Snijblad
2. Versnellingsbak
3. Afstelhendel
4. Aandrijfstangenstelsel
5. Verbindingsstuk

6. Extra handg

7. Oog

8. Handgreep

9. AAN / UIT-schakelaar

10. Arrêtering gashendel

11. Vergrendeling van de gashendel

12. Gashendel

13. Bougiestekker

14. Starterkoord

15. Benzinetank/sluitdop

16. Afdekking luchtfi iterhuis

17. Chokehendel

18. Klem

19. 4 x schroef

20. 4x moer

21. Platte open sleutel van 8/10

22. inbussleutel 4mm

23. inbussleutel 5mm

24. Beschermende afdekking snijblad

25. Draagriem

26. Olie-/benzinemengfl es

27. Multifunctioneel gereedschap

28. Smeernippel

29. Brandstofpomp "primer"

2.2 Omvang van de levering

Gelieve de volledigheid van het artikel te controleren aan de hand van de beschreven omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt waar u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve daarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
• Verwijder het verpakkingsmateriaal alsmede verpakkings-/transportbeveiligingen (indien aanwezig).
• Controleer of de leveringsomvang compleet is.
• Controleer het toestel en de accessoires op transportschade.

NL

- Bewaar de verpakking indien mogelijk tot aan het einde van de garantieperiode.

Gevaar!

Het toestel en het verpakkingsmateriaal zijn geen speelgoed voor kinderen! Kinderen mo- gen niet met plastic zakken, folies en kleine stukken spelen! Er bestaat inslik- en verstik- kingsgevaar!

Originelehandleiding
• Veiligheidsvoorschriften

Deze heggenschaar is geschikt voor het snoeien van heggen, struiken en heesters.

Het toestel mag slechts voor werkzaamheden worden gebruikt waarvoor het bedoeld is. Elk verder gaand gebruik is niet doelmatig.

Voor daaruit voortvloeiende schade of letsel van welke aard dan ook is de gebruiker/bediener, niet de fabrikant, aansprakelijk.

Wij wijzen erop dat onze toestellen overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik.

Wij zijn niet aansprakelijk indien het toestel in ambachtelijke of industriele bedrijven alsmede bij gelijk te stellen activiteiten wordt gebruikt.

Lengte van het zwaard: 400 mm

Snijlengte max.: 375 mm Sneden per minuut: 1450

Gewicht: 6,4 kg

Contact ...... elektronisch

aandrijving ....centrifugale koppeling Tankinhoud ....450 ml

Bougie ....Champion RCJ6Y Benzineverbruik (specifi ek) ....582g/kWh Snoeiblad type . 400/Huzhou Jinlifu Blade Co.,Ltd

Geluid en vibratie

Geluidsdrukniveau L_pA 102 dB(A)

Onzekerheid K_pA .....3 dB

Geluidsvermogen L_WA 112dB(A)

Draag een gehoorbeschermer.

Lawaai kan aanleiding geven tot gehoorverlies.

Bedrijf

Trillingsemissiewaarde a = 14,8 m/s²

Onzekerheid K = 3 m/s²

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
• Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  • Overbelast het toestel niet.
  • Laat het toestel indien nodig nazien.
• Schakel het toestel uit als het niet wordt gebruikt.
  • Draaghandschoenen.

5. Montage

5.1 Montage transmissie met aandrijfstan-genstelsel (fi g. 4-6)

Vereist gereedschap: inbussleutel 4mm/5mm (bij de leveringsomvang begrepen). Schuif de transmissie (pos. 3b) en het aandrijfstangenstelsel (pos. 4) ineen. Centreer beide ondergroepen door er de schroef (pos. K) in te draaien. LET OP! Zorg ervoor dat de schroef (pos. K) exact het geleideboorgat (pos. F) in wordt gedraaid. Anders zou schade aan het bovenste aandrijfstangenstelsel kunnen worden berokkend. Om beide ondergroepen goed met elkaar te verbinden moet u de schroef (pos. I) aanhalen. Het ontmantelen gebeurt in omgekeerde volgorde.

5.2 Montage aandrijfstangenstelsel met verbindingsstuk aandrijfstangenstelsel (fi g. 7-10)

Open de greepschroef (pos. G) en schuif het aandrijfstangenstelsel (pos. 4) het verbindingsstuk (pos. 5) in. Zorg ervoor dat de centreerhefboom (pos. R) vastklikt in het geleideboorgat (pos. H). Sluit de beschermkap (pos. N) en haal de greepschroef aan. Voor de demontage draait u de greepschroef los en opent u de beschermkap. Druk op de centreerhefboom en trek tegelijkertijd het aandrijfstangenstelsel het verbindingsstuk uit.

NL

5.3 Montage extra handgreep

Breng de extra handgreep aan zoals getoond in fi g. 16-17.

5.4. Demontage van de greepstomp (fi g.18)

Om het toestel gemakkelijk te hanteren raden wij aan de greepstomp (fi g. 18, pos. C) van de extra handgreep (pos. 6) te demonteren. Verwijder de schroef (pos. D) en trek er de greepstomp in pijlrichting de montageopening uit.

6. Vóór inbedrijfstelling

Ga voor iedere ingebruikneming na of:

• Het brandstofsysteem geen lekkage vertoont,
• De bescherminrichtingen en de snijinrichting in perfecte staat verkeren en volledig zijn,
  • Alle schroefverbindingen goed vast zitten,
• Alle beweegbare onderdelen gemakkelijk bewegen.

6.1 Brandstof en olie

Aanbevolen brandstoff en

Gebruik alleen een mengeling van loodvrije benzine en speciale tweetaktmotorolie. Meng de brandstofmengeling volgens de brandstofmeng-tabel.

Aanwijzing! Gebruik geen brandstofmengeling die langer dan 90 dagen werd bewaard.

Aanwijzing! Gebruik geen tweetaktolie waar- voor een mengverhouding van 100 tot 1 wordt aanbevolen. Bij motorschade als gevolg van onvoldoende smering vervalt de motorgarantie van de fabrikant. Waarschuwing! Gebruik voor het transport en bewaren van brandstof alleen vaten die daarvoor voorzien en toegelaten zijn.

Giet telkens de juiste hoeveelheid benzine en tweetaktolie de bijgaande mengfl es in (zie opgedrukte schaal). Schud daarna de fles flink door.

6.2 Brandstofmengtabel

Mengmethode: 40 delen benzine op 1 deel olie

Benzine 2-taktolie
1 liter 25 ml
5 liter 125 ml

7. Bedrijf

Gelieve de wettelijke bepalingen m.b.t. de verordening inzake de bestrijding van lawaaioverlast na te leven die plaatselijk kunnen verschillen.

7.1 Starten bij koude motor

Giet in de tank een behoorlijke hoeveelheid benzine-/oliemengeling. Zie ook brandstof en olie.

1. Het toestel op een hard eff en vlak plaatsen.
2. 10 keer op de brandstofpomp (primer) drukken (fi g. 2, pos. 29).
3. AAN/UIT-schakelaar (fi g. 2, pos. 9) naar de stand "I" brengen.

4. Gashendel vastzetten. Daarvoor gashendel-grendel (fi g. 2, pos. 11) en daarna gashendel (fi g. 2, pos. 12) bedienen en de gashendel vastzetten door tegelijkertijd de arrêtering (fi g. 2, pos. 10) in te drukken.

5. Choke-hendel (fi g. 2, pos. 17) naar de stand „“ brengen.

6. Het toestel goed vasthouden en de starterkoord (fi g. 2, pos. 14) eruit trekken tot de eerste weerstand. Dan de startkabel vier keer fl ink doorhalen. Het toestel zou moeten starten. Aanwijzing! De starterkoord niet terug laten springen. Dit zou tot beschadigingen kunnen leiden.

Is de motor gestart, de choke-hendel onmiddellijk naar de stand „♦“ brengen en het toestel ca. 10 s laten warmdraaien.

Waarschuwing! Door de vastgezette gashendel begint het snijgereedschap bij startende motor te werken.

Daarna de gashendel gewoon bedienen om het los te zetten.

1. Mocht de motor niet aanslaan, herhaalt u de stappen 4 tot 6.

Opgelet! Slaat de motor ook na meerdere po- gingen niet aan, gelieve het hoofdstuk "Fouten verhelpen aan de motor" te raadplegen.

Opgelet! Haal de startkoord steeds recht door. Wordt de koord met een hoek doorgehaald, ontstaat wrijving aan het oog. Door deze wrijving wordt de koord open geschuurd en gaat sneller verslijten. Hou steeds de startergreep vast wanneer de koord weer vanzelf naar binnen wordt getrokken.

Laat de koord nooit terugspringen vanuit de doorgehaalde toestand.

NL

7.2 Starten bij warme motor

(Het toestel stond voor minder dan 15 tot 20 min. stil)

1. Het toestel op een hard eff en vlak plaatsen.
2. AAN/UIT schakelaar naar de stand "I" brengen.
3. Gashendel vastzetten (zoals bij „Starten bij koude motor”).
4. Het toestel goed vasthouden en de starterkoord tot de eerste weerstand uittrekken. Haal dan de starterkoord fl ink door. Het toestel zou na 1 tot 2 keer doorhalen moeten starten. Mocht het toestel na 6 keer doorhalen nog altijd niet starten, herhaalt u de stappen 1 tot 7 beschreven onder "Koude motor starten".

7.3 Motor afzetten

Stappenvolgorde bij noodstop:

Wanneer het nodig is het toestel onmiddellijk te stoppen brengt u de AAN/UIT-schakelaar naar de stand "Stop" of "0".

Normale stappenvolgorde:

Laat de gashendel los en wacht tot de motor stationair draait. Breng dan de AAN/UIT-schakelaar naar de stand "Stop" of "0".

7.4 Schouderriem aanleggen

Waarschuwing! Draag een schouderriem bij het werken. Schakel het toestel steeds uit voordat u de schouderriem losmaakt. Er bestaat lichamelijk gevaar.

1. Leg de schouderriem over uw schouder.
2. Stel de riemlengte zodanig in dat de riemhouder zich ter hoogte van uw heup bevindt.

7.5 Werkinstructies

Train voor gebruik van het toestel alle werktechnieken bij afgezette motor.

8. Werken met de heggenschaar

Laat het toestel bij het starten of snoeien niet met een laag toerental draaien.

De schuine stand van het snoeiblad afstellen (fi g. 11-14)

Gevaar! Zet de motor af alvorens de afstellingen uit te voeren.

Het snoeiblad kan schuin worden gezet teneinde een ergonomische werkpositie te verzekeren. Omsluit de afstelhendel (pos. 3) met de linkerhand. Bedien met de wijsvinger eerst hendel A en daarna met de duim hendel B. Breng het snoeiblad naar de gewenste stand.

Door hendels A en B los te laten wordt het snoeiblad in zijn stand vastgezet.

Snoeien voor een dichter groei:

Een brede doorgehaalde beweging is het meest eff ectief; daarbij leidt u de messen van het zwaard rechtstreeks doorheen de takken. Het beste snoeiresultaat behaald u door de snijkant lichtjes schuin omlaag te houden, in de richting van de bewegingen (fi g. 22).

Teneinde de haag gelijkmatig hoog te snoeien is het aan te raden een draad als richtsnoer langs de kant van de haag te spannen. De er bovenuit stekende takken worden weggesnoeid.

Zijdelings snoeien van een haag:

De zijvlakken van een haag worden met boogvormige bewegingen van beneden naar boven gesnoeid. (fi g. 23)

Afhankelijk van het model kan het gebeuren dat de motor afslaat als u vrij lang zijdelings snoeit en de tank niet helemaal vol is.

NL

9. Onderhoud

9.1 Onderhoud

Zet voor begin van onderhoudswerkzaamheden steeds de motor van de heggenschaar af en trek de bougiestekker af.

1. De snijmessen zijn van hoge kwaliteit, van gehard staal en het zal bijgevolg niet nodig zijn om de messen bij normaal hanteren bij te slijpen. Mocht u per ongeluk tegen een metalen draad, steen, glas of andere harde voorwerpen stoten, zou dit een inkeping in de snijkant kunnen veroorzaken. Het is niet nodig de inkeping te verwijderen zolang als ze de messen in hun beweging niet belemmert. Mocht dit toch het geval zijn, zet u de motor van het gereedschap af en neemt u een fi jne vijl of een fi jne slijpsteen om de inkeping te verwijderen. Zorg ervoor dat het snoeimes steeds voldoende geolied is (fi g. 16).
2. Mocht u de heggenschaar laten vallen, dient u na te gaan of het gereedschap beschadigd is. Gelieve bij beschadigingen contact op te nemen met een geautoriseerde klantendienst.

9.2 Onderhoud van de luchtfilter (fig. 24-26)

Door verontreinigde luchtfi Iters gaat het motorvermogen achteruit omdat te weinig lucht naar de carburator wordt toegevoerd. Regelmatige controle is dan ook absoluut noodzakelijk. De luchtfi Iter (T) dient om de 25 bedrijfsuren te worden gecontroleerd en, indien nodig, schoongemaakt. Bij zeer stoffige lucht dient de luchtfilter vaker te worden gecontroleerd.

1. Verwijder het luchtfilterdeksel (fig. 24).
2. Neem er de luchtfilter (fig. 25/26) uit.
3. Maak de luchtfi Iter door uitkloppen of uitblazen schoon.
4. De assemblage gebeurt in omgekeerde volgorde.

Waarschuwing!

Luchtfi Iter nooit met benzine of brandbare oplos-middelen schoonmaken.

9.3 Onderhoud van de bougie (fi g. 27)

Vonkafstand van de bougie = 0,6 mm. Haal de bougie met 12 tot 15 Nm aan. Controleer de bougie voor het eerst na 10 bedrijfsuren op vervuiling en reinig haar, indien nodig, m.b.v. een koperen draadborstel. Daarna de bougie om de 50 bedrijfsuren onderhouden.

1. Trek er de bougiestekker (fi g. 13) af.
2. Verwijder de bougie (fi g. 27) m.b.v. het bijga-

ande multifunctionele gereedschap (27).

1. De assemblage gebeurt in omgekeerde volgorde.

9.4 Carburator afstellingen

Waarschuwing! Afstellingen van de carburator mogen slechts door de geautoriseerde klantenservice worden uitgevoerd.

Voor alle werkzaamheden op de carburator dient eerst de luchtfi Iterafdekking te worden gedemon- teerd zoals getoond in fi g. 24 en 25.

9.5 Afstellen van de gastrekkabel:

Mocht het maximumtoerental van het toestel mettertijd niet meer worden behaald en mochten alle andere oorzaken volgens hoofdstuk 12 "Verhelpen van fouten" uitgesloten zijn, kan het nodig zijn de gastrekkabel bij te regelen. Controleer daarvoor eerst of de carburator bij volledig doorgedrukte gashendel helemaal opengaat. Dit is het geval als de carburatorschuif (fi g. 28) bij vol gas volledig geopend is. Fig. 28 toont de correcte af-stelling. Mocht de carburatorschuif niet helemaal geopend zijn moet er een bijregeling gebeuren. Om de gastrekkabel bij te regelen zijn volgende stappen vereist:

Draai de contramoer (fi g. 29, pos. C) met enkele slagen los.

Draai er de afstelschroef (fi g. 29, pos. D) uit tot de schuif van de carburator bij volledig ingedrukte gashendel, zoals in fi g. 28 getoond, helemaal open staat.

Haal de contramoer terug aan.

9.6 Afstellen van het stationaire toerental:

Waarschuwing! Het stationaire toerental bij warme motor afstellen.

Mocht de motor van het toestel bij niet ingedrukte gashendel afslaan en alle andere oorzaken volgens hoofdstuk 12 "Verhelpen van fouten" uitgesloten zijn, dient het stationaire toerental te worden bijgeregeld. Draai te dien einde de afstelschroef voor het stationaire toerental (fi g. 29, pos. E) met de wijzers van de klok mee tot de motor zonder te haperen stationair blijft draaien. Mocht het stationaire toerental te hoog zijn zodat het snijgereedschap meedraait, dient u het stationaire toerental door draaien van de desbetreff ende afstelschroef tegen de richting van de wijzers van de klok in te verlagen tot het snijgereedschap niet meer meedraait.

NL

9.7 Vetten van de transmissie

Vul om de 20 bedrijfsuren wat transmissievet (ca. 10 g) in de smeernippel (fi g. 11, pos. 28).

10. Reiniging, opbergen, transport en bestellen van wisselstukken

10.1 Reiniging

• Hou de handgrepen vrij van olie zodat u altijd een veilige houvast hebt.
  Maak het toestel, indien nodig, met een vochtige doek en eventueel met een mild spoelmiddel schoon.

Waarschuwing!

Voor elke schoonmaakbeurt de bougiestekker aftrekken. Dompel het toestel voor het schoonma- ken geenszins in water of andere vloeistoff en. Bewaar de kettingzaag op een veilige en droge plaats buiten bereik van kinderen.

10.2 Oplegging

Voorzichtig: Berg het toestel nooit langer dan 30 dagen weg zonder de volgende stappen te doorlopen.

Opbergen van het toestel

Als u het toestel langer dan 30 dagen opbergt, dient het hiervoor klaargemaakt te worden. Anders zou de rest van de brandstof die zich in de carburator bevindt verdampen en een rubberachtig bezinksel achterlaten. Dit zou de start kunnen bemoeilijken en dure herstelwerkzaamheden tot gevolg hebben.

1. Neem de dop van de brandstoftank langzaam eraf om eventuele druk in de tank af te laten. Maak de tank voorzichtig leeg.
2. Start de motor en laat hem draaien tot de zaag stopt teneinde de brandstof uit de carburator te verwijderen.
3. Laat de motor afkoelen (ca. 5 minuten).
4. Verwijder de bougie (zie 9,5).
5. Giet een koffi elepel schone tweetaktolie de verbrandingskamer in. Trek meermaals langzaam aan de starterkoord om de binnenste componenten van een laag te voorzien. Draai de bougie er terug in.

Aanwijzing: Berg het toestel op een droge plaats en zo ver mogelijk verwijderd van eventuele ontstekingsbronnen, b.v. kachel, warmwaterboiler die op gas draait, gasdroger etc. op.

Herinbedrijfstelling

1. Verwijder de bougie (zie 9,5).
2. Haal de starterkoord fl ink door om overtollige olie uit de verbrandingskamer te verwijderen.
3. Maak de bougie schoon en let op de juiste elektrodeafstand op de bougie of monteer een nieuwe bougie met de juiste elektrodeafstand.
4. Maak het toestel klaar voor gebruik.
5. Vul de tank met de juiste brandstof-oliemen-geling. Zie hoofdst. "Brandstof en olie".

10.3 Transport

Moet u het toestel transporteren, maak dan de benzinetank leeg zoals toegelicht in hoofdstuk 10. Ontdoe het toestel met een borstel of handveger van grof vuil. Demonteer het aandrijfstangenstelsel zoals beschreven in punt 5.2.

10.4 Bestellen van wisselstukken

Gelieve bij het bestellen van wisselstukken volgende gegevens te vermelden :

• Type van het toestel
• Artikelnummer van het toestel
• Ident-nummer van het toestel
• Wisselstuknummer van het benodigde stuk.

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

11. Verwijdering en recyclage

Het toestel bevindt zich in een verpakking om transportschade te voorkomen. Deze verpakking is een grondstof en bijgevolg herbruikbaar of kan in de grondstofkringloop teruggebracht worden. Het toestel en zijn accessoires bestaan uit diverse materialen, zoals b.v. metaal en kunststof. Ontdoe u van defecte onderdelen op de inzamelplaats waar u gevaarlijke afvalstoff en mag afgeven. Informeer u in uw speciaalzaak of bij uw gemeentebestuur!

NL

12. Foutopsporing

De volgende tabel toont foutsymptomen aan en legt uit hoe u een fout kan verhelpen mocht uw toestel ooit niet naar behoren werken. Indien u het probleem desondanks niet kan lokaliseren en verhelpen ge- lieve zich tot uw servicewerkplaats te wenden.

Storing Mogelijke oorzaak Verhelpen
Het toestel start niet.	- Foutieve procedure bij het starten.- Bougie vol roet of vochtig- Carburator fout afgesteld	- Neem de aanwijzingen voor het starten in acht.- Bougie reinigen of door een nieuwe vervangen.- Naar de geautoriseerde klantenservice gaan of het toestel naar ISC-GmbH opsturen.
De motor van het toestel slaat aan maar heeft niet het volle vermogen	- Choke-hendel niet correct afgesteld- Vervuilde luchtfi Iter- Carburator fout afgesteld	- Chokehendel naar de stand „“ brengen.- Luchtfi Iter reinigen- Naar de geautoriseerde klantenservice gaan of het toestel naar ISC-GmbH opsturen.
Motor draait onregelmatig	- Foutieve elektrodeafstand van de bougie- Carburator fout afgesteld	- Bougie reinigen en elektrodeafstand instellen of een nieuwe bougie indraaien.- Naar de geautoriseerde klantenservice gaan of het toestel naar ISC-GmbH opsturen.
Motor rookt bovenmatig	- Verkeerd brandstofmengsel- Carburator fout afgesteld	- Correct brandstofmengsel gebruiken (zie brandstofmengtabel)- Naar de geautoriseerde klantenservice gaan of het toestel naar ISC-GmbH opsturen.

NL

Nadruk of andere reproductie van documentatie en geleidepapieren van de producten, geheel of gedeeltelijk, enkel toegestaan mits uitdrukkelijke toestemming van iSC GmbH.

Technische wijzigingen voorbehouden

NL

Service-informatie

Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepartners, wier contactgegevens u kunt afleiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaffen van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.

U moet er rekening mee houden dat bij dit product de volgende delen onderhevig zijn aan een slijtage door gebruik of een natuurlijke slijtage, resp. dat de volgende delen nodig zijn als verbruiksmaterialen.

Categorie Voorbeeld
Slijstukken* Bougie, luchtfi Iter
Verbruiksmateriaal/verbruiksstukken* Snijmes
Ontbrekende onderdelen

* niet verplicht bij de leveringsomvang begrepen!

Bij gebreken of defecten verzoeken wij u om de fout te melden op het internet onder www.isc-gmbh.info. Gelieve te zorgen voor een nauwkeurige beschrijving van de fout en daarbij in elk geval de volgende vragen te beantwoorden:

• Heeft het toestel reeds eenmaal gewerkt of was het vanaf het begin defect?
• Is u iets opgevallen voordat het defect zich voordeed (symptoom vóór het defect)?
• Welke foutieve werkwijze vertoont het toestel volgens u (hoofdsymptoom)? Beschrijf deze foutieve werkwijze.

NL

Garantiebewijs

Geachte klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met het recht garantie geldt het volgende:

1. Deze garantievoorwaarden regelen bijkomende garantieprestaties. Uw wettelijke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.

2. De garantie geldt uitsluitend voor gebreken aan het apparaat die aantoonbaar vallen te herleiden tot een materiaal- of fabricagefout, en is naar ons goeddunken beperkt tot het verhelpen van zulke defecten of de vervanging van het apparaat.

Wij wijzen erop dat onze apparaten overeenkomstig hun bestemming niet ontworpen zijn voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen sprake, als het apparaat binnen de garantieperiode in commerciële, ambachtelijke of industriële bedrijven werd ingezet of aan een daarmee gelijk te stellen belasting werd blootgesteld.

1. Van onze garantie zijn uitgeslo

- Schade aan het apparaat als gevolg van niet-inachtneming van de montagehandleiding of op grond van ondeskundige installatie, als gevolg van niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door blootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

- Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van niet toegelaten gereedschappen of toebehoren), binnendringen van vreemde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

- Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

1. De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat.

Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellen van het defect geldend te worden gemaakt. Het indienen van garantieclaims na verloop van de garantieperiode is uitgesloten. De herstelling of vervanging van het apparaat leidt niet tot een verlenging van de garantieperiode noch wordt door deze prestatie een nieuwe garantieperiode voor het apparaat of voor eventueel ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het ter plaatse uitvoeren van een serviceactiviteit.

1. Gelieve om een garantieclaim geldend te maken het defecte apparaat aan te melden onder: www.isc-gmbh.info. Valt het defect van het apparaat binnen onze garantieprestatie, dan bezorgen wij u per omgaande een hersteld of nieuw apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te ver- helpen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmateriaal en ontbrekende onderdelen wordt verwezen naar de beperkingen van deze garantie conform de service-informatie van deze handleiding.
