Bavaria BUW 100 - Multigereedschap EINHELL - Gratis gebruiksaanwijzing en handleiding

Producttype	Multifunctioneel gereedschap (universeel gereedschapsset)
Merk	Einhell
Model	Bavaria BUW 100
Bedrijfsspanning	230 V ~ 50 Hz
Rotatiesnelheid (boorkop)	26.000 t/min
Aantal slagen (multizaag)	2.200 t/min
Trillingen (driehoekige schuurmachine)	6.000 t/min
Gewicht apparaat (zonder verpakking)	1,78 kg
Geluidsdrukniveau	82 dB(A)
Geluidsvermogensniveau	92 dB(A)
Trilling	< 2,5 m/s²
Leveringsinhoud	Aandrijfeenheid, driehoekige schuurkop, multizaagkop, boorkop, accessoire-set, kunststof koffer
Toepassingen	Boren, schuren, ontbramen, polijsten, graveren, snijden, zagen, reinigen van hout, metaal en kunststoffen
Blokkeerknop	Voor het wisselen van gereedschap (spanhuls)
Aan/uit-schakelaar	Ja, op de aandrijfeenheid
Systeem voor wisselen van opzetstukken	Vergrendelingshendel
Spanhuls	Aangepaste hulzen voor accessoires
Stofafzuigingsinrichting	Ja (gaten in schuurschijf)
Veiligheid	Algemene veiligheidsvoorschriften inbegrepen; veiligheidsschakelaar
Onderhoud	Regelmatig reinigen; beschadigd kabel laten vervangen door een specialist
Garantie	12 maanden (materiaal-/productiefouten)
Klantenservice	V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Merignac. Tel. [phone]
Milieu	Verwijderen volgens lokale regelgeving; verpakking recyclebaar

Veelgestelde vragen - Bavaria BUW 100 EINHELL

Wat zijn de belangrijkste functies van de Einhell Bavaria BUW 100?

De Bavaria BUW 100 is een multifunctioneel gereedschap waarmee u kunt boren, schuren, ontbramen, polijsten, graveren, snijden, zagen en reinigen van hout, metaal en kunststoffen.

Hoe wissel ik een opzetstuk op de Bavaria BUW 100?

Draai de vergrendelingshendel omhoog, verwijder het opzetstuk en plaats het nieuwe opzetstuk, zorg ervoor dat het goed vastzit. Laat de hendel zakken om te vergrendelen.

Wat is de vereiste voedingsspanning?

Het apparaat werkt op 230 V ~ 50 Hz. Controleer of de netspanning overeenkomt.

Hoe gebruik ik de multizaag?

Monteer de multizaagkop, steek het zaagblad in de houder tot aan de aanslag, draai de bevestigingsschroeven vast. Druk de steunaanslag tegen het materiaal en schakel het apparaat in.

Welke accessoires worden bij de set geleverd?

De set bevat de aandrijfeenheid, een driehoekige schuurkop, een multizaagkop, een boorkop, een accessoire-set en een kunststof koffer.

Hoe vervang ik het schuurpapier van de schuurmachine?

De schuurschijf gebruikt een klittenbandsysteem. Trek het oude papier eraf en bevestig een nieuw door stevig aan te drukken. Reinig het klittenband indien nodig.

Wat is het gewicht van het apparaat?

Het gewicht van het apparaat zonder verpakking is ongeveer 1,78 kg.

Wat te doen als het gereedschap niet start?

Controleer of het opzetstuk goed is bevestigd (anders blokkeert de veiligheidsschakelaar de start). Zorg ervoor dat de schakelaar op Aan staat. Als het probleem aanhoudt, raadpleeg dan een specialist.

Hoe onderhoud ik het multifunctionele gereedschap?

Houd het apparaat schoon en droog. Controleer regelmatig het netsnoer en de stekker. Laat ze bij beschadiging vervangen door een erkende specialist. Berg het gereedschap op een droge en afgesloten plaats op.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de klantenservice: V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Merignac, tel. [phone]. De garantie dekt materiaal- en fabricagefouten gedurende 12 maanden.

GEBRUIKSAANWIJZING Bavaria BUW 100 EINHELL

NL Gebruiksaanwijzing Universele gereedschapset

LET OP ! Vóór inbedrijfstelling de gebruiksaanwijzing en de veiligheids- voorschriften lezen en in acht nemen!

1

CE

Art.-Nr.: 44.191.10

Einhell® bavaria

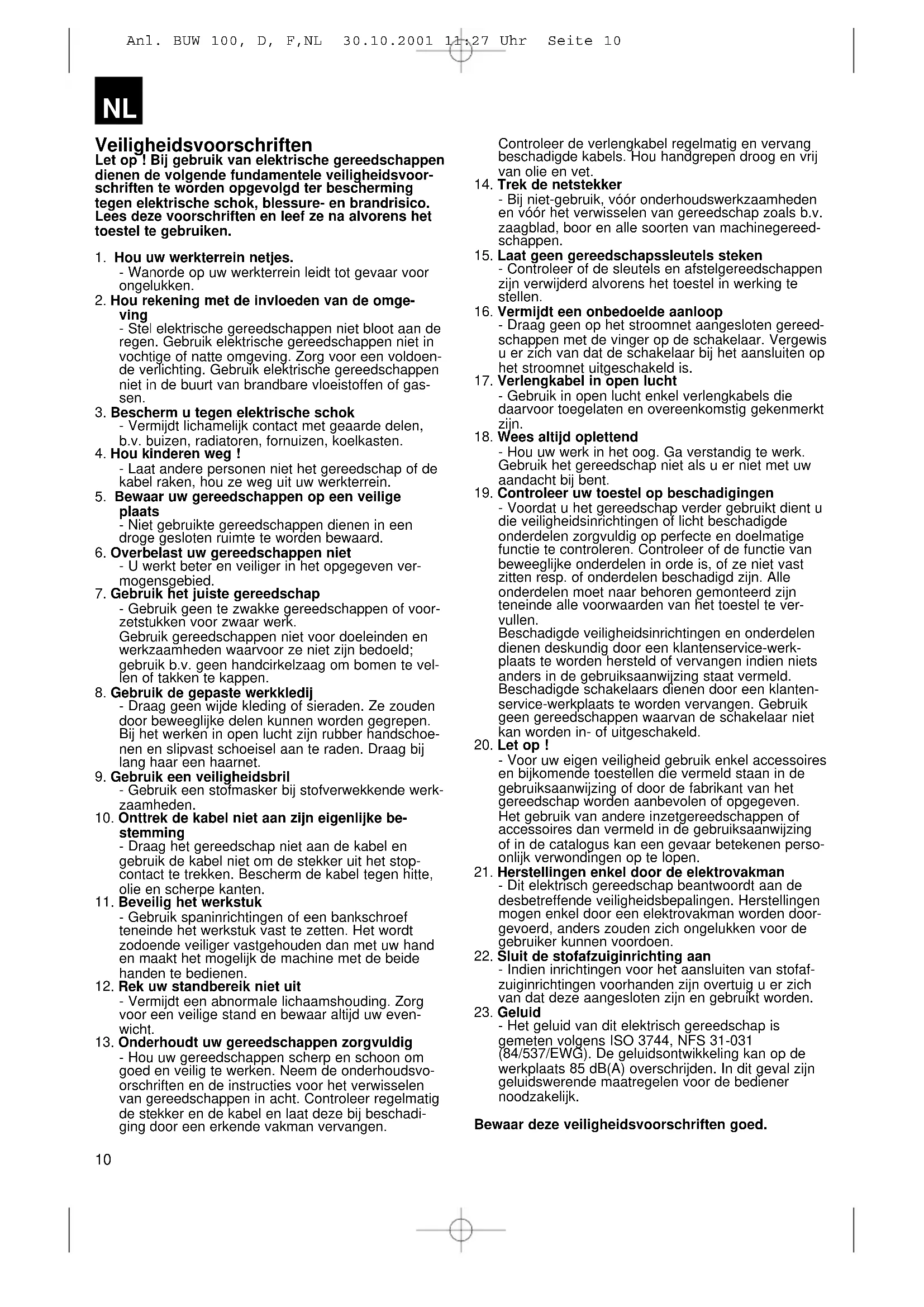

Veiligheidsvoorschriften

Let op ! Bij gebruik van elektrische gereedschappen dienen de volgende fundamentele veiligheidsvoorschriften te worden opgevolgd ter bescherming tegen elektrische schok, blessure- en brandrisico. Lees deze voorschriften en leef ze na alvorens het toestel te gebruiken.

1. Hou uw werkterrein netjes.

- Wanorde op uw werkterrein leidt tot gevaar voor ongelukken.

1. Hou rekening met de invloeden van de omgeving

- Stel elektrische gereedschappen niet bloot aan de regen. Gebruik elektrische gereedschappen niet in vochtige of natte omgeving. Zorg voor een voldoende verlichting. Gebruik elektrische gereedschappen niet in de buurt van brandbare vloeistoffen of gassen.

1. Bescherm u tegen elektrische schok

- Vermijdt lichamelijk contact met geaarde delen, b.v. buizen, radiatoren, fornuizen, koelkasten.

1. Hou kinderen weg!

- Laat andere personen niet het gereedschap of de kabel raken, hou ze weg uit uw werkterrein.

1. Bewaar uw gereedschappen op een veilige plaats

- Niet gebruikte gereedschappen dienen in een droge gesloten ruimte te worden bewaard.

1. Overbelast uw gereedschappen niet

- U werkt beter en veiliger in het opgegeven vermogensgebied.

1. Gebruik het juiste gereedschap

- Gebruik geen te zwakke gereedschappen of voorzetstukken voor zwaar werk. Gebruik gereedschappen niet voor doeleinden en werkzaamheden waarvoor ze niet zijn bedoeld; gebruik b.v. geen handcirkelzaag om bomen te vellen of takken te kappen.

1. Gebruik de gepaste werkkledij

- Draag geen wijde kleding of sieraden. Ze zouden door beweeglijke delen kunnen worden gegrepen. Bij het werken in open lucht zijn rubber handschoenen en slipvast schoeisel aan te raden. Draag bij lang haar een haarnet.

1. Gebruik een veiligheidsbril

- Gebruik een stofmasker bij stofverwekkende werkzaamheden.

1. Onttrek de kabel niet aan zijn eigenlijke bestemming

- Draag het gereedschap niet aan de kabel en gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hitte, olie en scherpe kanten.

1. Beveilig het werkstuk

- Gebruik spaninrichtingen of een bankschroef teneinde het werkstuk vast te zetten. Het wordt zodoende veiliger vastgehouden dan met uw hand en maakt het mogelijk de machine met de beide handen te bedienen.

1. Rek uw standbereik niet uit

- Vermijdt een abnormale lichaamshouding. Zorg voor een veilige stand en bewaar altijd uw evenwicht.

1. Onderhoudt uw gereedschappen zorgvuldig

- Hou uw gereedschappen scherp en schoon om goed en veilig te werken. Neem de onderhoudsvoorschriften en de instructies voor het verwisselen van gereedschappen in acht. Controleer regelmatig de stekker en de kabel en laat deze bij beschadiging door een erkende vakman vervangen.

Controleer de verlengkabel regelmatig en vervang beschadigde kabels. Hou handgrepen droog en vrij van olie en vet.

1. Trek de netstekker

- Bij niet-gebruik, vóór onderhoudswerkzaamheden en vóór het verwisselen van gereedschap zoals b.v. zaagblad, boor en alle soorten van machinegereedschappen.

1. Laat geen gereedschapssleutels steken

- Controleer of de sleutels en afstelgereedschappen zijn verwijderd alvorens het toestel in werking te stellen.

1. Vermijdt een onbedoelde aanloop

- Draag geen op het stroomnet aangesloten gereedschappen met de vinger op de schakelaar. Vergewis u er zich van dat de schakelaar bij het aansluiten op het stroomnet uitgeschakeld is.

1. Verlengkabel in open lucht

- Gebruik in open lucht enkel verlengkabels die daarvoor toegelaten en overeenkomstig gekenmerkt zijn.

1. Wees altijd oplettend

- Hou uw werk in het oog. Ga verstandig te werk. Gebruik het gereedschap niet als u er niet met uw aandacht bij bent.

1. Controleer uw toestel op beschadigingen

- Voordat u het gereedschap verder gebruikt dient u die veiligheidsinrichtingen of licht beschadigde onderdelen zorgvuldig op perfecte en doelmatige functie te controleren. Controleer of de functie van beweeglijke onderdelen in orde is, of ze niet vast zitten resp. of onderdelen beschadigd zijn. Alle onderdelen moet naar behoren gemonteerd zijn teneinde alle voorwaarden van het toestel te vervullen.

Beschadigde veiligheidsinrichtingen en onderdelen dienen deskundig door een klantenservice-werkplaats te worden hersteld of vervangen indien niets anders in de gebruiksaanwijzing staat vermeld. Beschadigde schakelaars dienen door een klantenservice-werkplaats te worden vervangen. Gebruik geen gereedschappen waarvan de schakelaar niet kan worden in- of uitgeschakeld.

1. Let op!

- Voor uw eigen veiligheid gebruik enkel accessoires en bijkomende toestellen die vermeld staan in de gebruiksaanwijzing of door de fabrikant van het gereedschap worden aanbevolen of opgegeven. Het gebruik van andere inzetgereedschappen of accessoires dan vermeld in de gebruiksaanwijzing of in de catalogus kan een gevaar betekenen persoonlijk verwondingen op te lopen.

1. Herstellingen enkel door de elektrovakman

- Dit elektrisch gereedschap beantwoordt aan de desbetreffende veiligheidsbepalingen. Herstellingen mogen enkel door een elektrovakman worden doorgevoerd, anders zouden zich ongelukken voor de gebruiker kunnen voordoen.

1. Šluit de stofafzuiginrichting aan

- Indien inrichtingen voor het aansluiten van stofafzuiginrichtingen voorhanden zijn overtuig u er zich van dat deze aangesloten zijn en gebruikt worden.

1. Geluid

- Het geluid van dit elektrisch gereedschap is gemeten volgens ISO 3744, NFS 31-031 (84/537/EWG). De geluidsontwikkeling kan op de werkplaats 85 dB(A) overschrijden. In dit geval zijn geluidswerende maatregelen voor de bediener noodzakelijk.

Bewaar deze veiligheidsvoorschriften goed.

NL

De universele gereedschapset dient om hout, metaal en kunststoffen in de modelbouw, op de werkplaats en in de huishouding te boren, schuren, ontbramen, zagen of schoon te maken mits gebruik van het overeenkomstige gereedschapsvoorzetstuk en het passende gereedschap. Gebruik de universele gereedschapset enkel voor de beschreven toepassingen.

1. Omvang van de levering

1 Aandrijfeenheid
1 Voorzetstuk driehoeksslijper
1 Voorzetstuk multizaag
1 Voorzetstuk boren
1 Set accessoires
1 Kunststofkoffer

Bedrijfsspanning aandrijfeenheid : 230 V \~ 50 Hz

Toerental _0 boorvoorzetstuk : 26.000 t/min

Aantal slagen multizaag : 2.200 t/min

Schuurbewegingen driehoeksslijper : 6.000 t/min.

Gewicht van het toestel (zonder verp.) 1,78 kg

Geluidsdrukniveau : 82 dB(A)

Geluidsvermogen : 92 dB(A)

Vibratie : < 2,5 m/s

3. Gebruik als boor- en multislijper

1 2 3 4

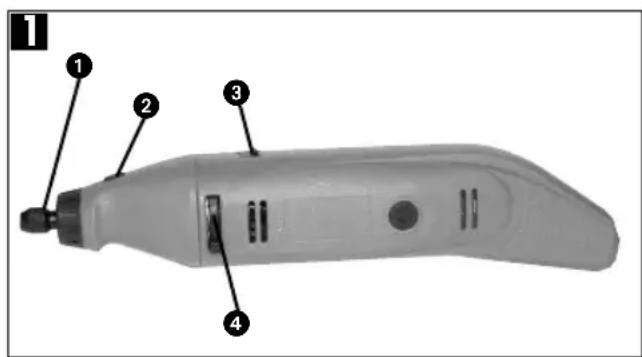

1 Spantang
2 Arrêteerknop voor boorkop
3 Aan/uit-schakelaar
4 Grendelhefboom voor het verwisselen van voorzetstukken

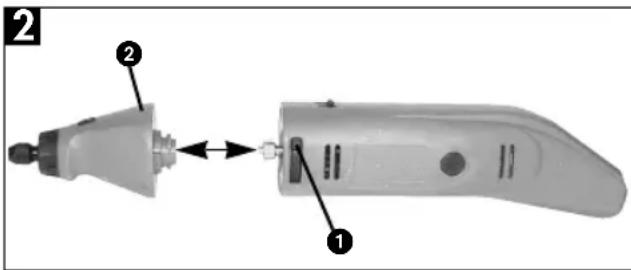

Montage van het boorvoorzetstuk (fig. 2)

●Draai de grendelhefboom (1) omhoog.
●Schuif het voorzetstuk (2) op de aandrijfeenheid. Let er wel op dat het voorzetstuk behoorlijk wordt aangebracht. Als het voorzetstuk niet naar behoren wordt aangebracht kan de universele gereedschapset niet worden ingeschakeld.
●Draai de grendelhefboom omlaag.
- De demontage van de voorzetstukken gebeurt in omgekeerd volgorde.

Inzetten van de verschillende gereedschappen

De aandrijfeenheid altijd uitschakelen en de netstekker uit het stopcontact verwijderen voordat u de gereedschappen inzet (en telkens voor het verwisselen van gereedschap).

1. Druk de arrêteerbout 2 in (fig. 1) en draai de boorkop tot de bout vastklikt.
2. Schroef dan de moer van de boorkop af.
3. Kies een spanhuls die bij het overeenkomstige accessoire past en plaats deze in de houder.
4. Schroef de moer van de boorkop los op.
5. Zet het gewenste gereedschap in de spanhuls tot tegen de aanslag en draai de moer van de boorkop vast.
6. Alle in de handel gebruikelijke accessoires voor kleine boormachines kunnen worden gebruikt.

Aan/uit-schakelaar

Schakel de aandrijfeenheid in met behulp van de netschakelaar 3 (fig. 1).

Werkwijze :

• Oefen slechts matige druk uit op het te bewerken stuk teneinde dit met constant toerental te kunnen bewerken.
• Krachtige druk versnelt niet het werkproces maar leidt tot remmen of stilstand van de aandrijfeenheid en bijgevolg tot overbelasting van de motor.
  ●Voor uw eigen veiligheid dienen kleine werkstukken te worden geborgd dmv. een sergeant of een bankschroef.

Aanwijzingen voor het gebruik

●Fijnbewerkingen/graveren: aandrijfeenheid vasthouden als een balpen.
●Grofbewerkingen met de draadborstel: aandrijfeenheid vasthouden als een hamersteel.

Accessoires multislijper

Snijschijven :

Voor het snijden van metalen en kunststoffen. Daarvoor de snijschijf op de spandoorn vastmaken. Gebruik de bijgeleverde schroevendraaier.

Slijppennen :

In verschillende slijpkopvormen. Voor het slijpen en ontbramen van metaal en kunststof.

Slijpschijf :

Voor het schoonmaken en scherpen van messen en gereedschappen. Daarvoor de slijpschijf op de spandoorn vastmaken.

Spantangen :

Passend bij de verschillende gereedschappen die in de omvang van de levering zijn begrepen.

4. Gebruik als multizaag

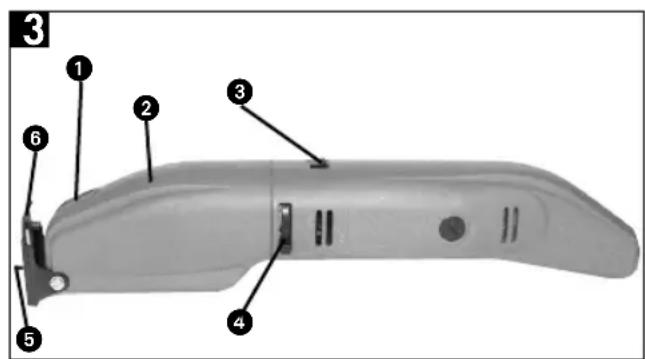

1 Bevestigingsschroeven zaagblad
2 Voorzetstuk multizaag
3 Aan/uit-schakelaar
4 Grendelhefboom voor het verwisselen van voorzetstukken
5 Zaagbladhouder
6 Steunaanslag

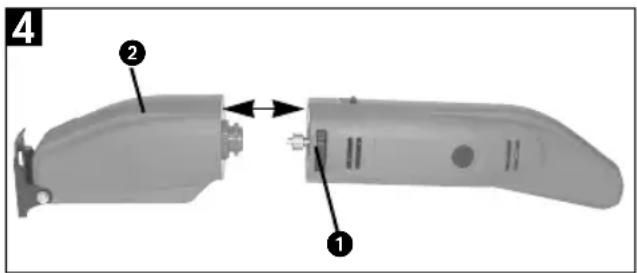

Montage voorzetstuk multizaag (fig. 4)

●Draai de grendelhefboom (1) omhoog.
●Schuif het voorzetstuk (2) op de aandrijfeenheid. Let er wel op dat het voorzetstuk behoorlijk wordt aangebracht. Als het voorzetstuk niet naar behoren wordt aangebracht kan de universele gereedschapset niet worden ingeschakeld.
●Draai de grendelhefboom omlaag.
- De demontage van de voorzetstukken gebeurt in omgekeerd volgorde.

4 ① ②

Inzetten van het zaagblad (fig. 3)

De aandrijfeenheid uitschakelen en de netstekker uit het stopcontact verwijderen voordat u het zaagblad inzet (en telkens voor het verwisselen van een zaagblad).

Let op : Het zaagblad kan nalopen !

1. De bevestigingsbouten (1) losdraaien.
2. Het zaagblad van onder in de zaagbladhouder (5) schuiven tot tegen de aanslag. Let er wel op dat het zaagblad in de geleidegroef zit.
3. Haal de bevestigingsschroeven (1) weer aan om het zaagblad te stabiliseren.

Het zagen

De multizaag met de steunaanslag (6) tegen het te zagen metaal duwen. De steunaanslag helpt u een veilige en proper snede te maken.

U kunt nu het voorwerp gemakkelijk afsnijden door het toestel in te schakelen.

NL

5. Gebruik als driehoeksslijper

5

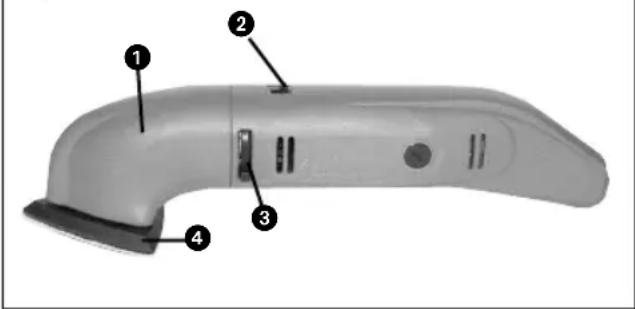

1 Voorzetstuk driehoeksslijper
2 Aan/uit-schakelaar
3 Grendelhefboom voor het verwisselen van de voorzetstukken
4 Schuurplateau

Montage van het voorzetstuk driehoeksslijper (fig. 6)

●Draai de grendelhefboom (1) omhoog.
●Schuif het voorzetstuk (2) op de aandrijfeenheid. Let er wel op dat het voorzetstuk behoorlijk wordt aangebracht. Als het voorzetstuk niet naar behoren wordt aangebracht kan de universele gereedschapset niet worden ingeschakeld.
●Draai de grendelhefboom omlaag.
- De demontage van de voorzetstukken gebeurt in omgekeerd volgorde.

6

Neem het schuurpapier en leg het op het schuurplateau. Let er wel op dat de gaten voor de stofafzui-ging overeenkomen. Fixeer het schuurpapier door er hard (met de hand) op de drukken.

Netspanning in acht nemen : De spanning van de stroombron dient overeen te komen met de gegevens vermeld op het kenplaatje van het toestel.

AAN-UIT-SCHAKELEN

Om het toestel aan te zetten dient de schakelaar aan de onderkant van het toestel van 0 naar stand 1 te worden gebracht.

Verwisselen van schuurpapier :

Het schuurplateau is voorzien van een klitsysteem voor schuurpapier. Daardoor kan nieuw schuurpapier vlug worden aangebracht zonder opspaninrichting.

Het klitsysteem van het schuurplateau uitkloppen en met een borstel of eventueel met perslucht schoonmaken alvorens het nieuwe schuurpapier op het plateau te plaatsen.

Werkwijze

Het toestel is bijzonder sterk bij het slijpen van moeilijk toegankelijke hoeken en kanten. Voor het slijpen van profielen en gleuven kan ook alleen met de top of één kant van het schuurplateau worden gewerkt. Er zijn verschillende sets schuurpapier verkrijgbaar naargelang van het te bewerken materiaal en het af te slijpen oppervlak. Het afslijpvermogen wordt vooral bepaald door de keuze van het schuurpapier en het gedoseerd aandrukken van het schuurplateau.

Milieubescherming

Neem het principe 'afvalstoffen voorkomen ipv. ze te verwijderen' in acht. Ontdoet u zich op een milieubewuste manier van verpakking, accessoires, defecte onderdelen en het toestel, met andere woorden biedt afvalstoffen gescheiden, eventueel aan een kringloopcentrum, aan.

Doe navraag bij uw gemeentebestuur.
