Producttype	Draadloze bladblazer
Merk	Makita
Model	DAS180
Afmetingen (L x B x H)	179 mm x 92 mm x 297 mm
Nettogewicht	1,2 - 1,7 kg
Nominale spanning	18 V DC
Luchtsnelheid (max.)	200 m/s
Maximaal luchtvolume	1,1 m³/min
Maximale blaaskracht	2,8 N
Geluidsdrukniveau	79 dB(A)
Autonomie (max modus, batterij BL1860B)	15 min
Compatibele batterijen	BL1815N, BL1820B, BL1830B, BL1840B, BL1850B, BL1860B
Compatibele laders	DC18RC, DC18RD, DC18RE, DC18SD, DC18SE, DC18SF, DC18SH, DC18WC
Functies	Blazen, oppompen, leeg laten lopen
Meegeleverde mondstukken	Mondstuk 3, mondstuk 7, mondstuk 13, bereikmondstuk, mondstuk voor flexibele hulsafsluiter
Onderhoud	Reinig regelmatig het ronde sponsfilter B
Veiligheid	Triggervergrendeling, overbelastings- en oververhittingsbeveiliging, automatische uitschakeling
Optionele accessoires	Flexibele slang 6, set lange mondstukken, slangset met luchtgaten, rubberen accessoires, filter C, haak

Veelgestelde vragen - DAS180 MAKITA

Hoe vervang ik het mondstuk op de Makita DAS180?

Lijn de uitstekende delen van de geleiding op het mondstuk uit met de vergrendelingsinkepingen op de vergrendelingshuls en druk stevig tot u een klik hoort. Om te verwijderen, draait u het uiteinde van het mondstuk in de richting van de pijlen om de vergrendeling los te maken.

Welke batterijen zijn compatibel met de bladblazer DAS180?

De compatibele batterijen zijn de Makita-modellen BL1815N, BL1820B, BL1830B, BL1840B, BL1850B en BL1860B. Gebruik uitsluitend deze batterijen om risico's te voorkomen.

Hoe blaas ik een opblaasbaar object op met de DAS180?

Gebruik het mondstuk voor de flexibele hulsafsluiter of mondstuk 13. Steek het mondstuk in de luchtingang van het object, trek de trekker over en houd de druk in de gaten om overmatig oppompen te voorkomen. Laat de trekker langzaam los wanneer het object bijna vol is.

Hoe reinig ik het filter van de bladblazer?

Verwijder de stofdop door deze tegen de klok in te draaien en verwijder vervolgens het ronde sponsfilter B. Schud het uit of was het met zeepsop, laat het goed drogen in de schaduw voordat u het terugplaatst.

Kan ik de DAS180 gebruiken om objecten leeg te laten lopen?

Ja, met de slangset met luchtgaten en de optionele rubberen accessoires. Bevestig de set op de zuigingang, plaats het mondstuk of accessoire op de klep en trek de trekker over om leeg te laten lopen.

Hoe stel ik het luchtvolume in?

Druk op de knop voor het instellen van het luchtvolume om te schakelen tussen 4 standen: Laag, Gemiddeld, Hoog en Max. De actieve stand wordt weergegeven en het gereedschap onthoudt de laatst gebruikte stand.

Wat te doen als de motor plotseling stopt?

Dit kan worden veroorzaakt door overbelasting of oververhitting. Zet het gereedschap uit, verwijder de batterij en laat het afkoelen. Als het probleem aanhoudt, neem dan contact op met een erkend Makita-servicecentrum.

Hoe schakel ik de lamp van de DAS180 in?

Druk op de knop voor het instellen van het luchtvolume of trek de trekker over. De lamp gaat ongeveer 10 seconden aan en gaat automatisch uit na het stoppen.

Wat is het gewicht van de bladblazer zonder batterij?

Het nettogewicht zonder batterij is ongeveer 1,2 kg. Met batterij kan het oplopen tot 1,7 kg, afhankelijk van het gebruikte model.

Kan ik de bladblazer gebruiken om een pc schoon te maken?

Ja, met de optionele flexibele slang 6. Hiermee kunt u stof verwijderen op moeilijk bereikbare plaatsen zoals computerbehuizingen. Gebruik een lage luchtvolumestand om beschadiging van componenten te voorkomen.

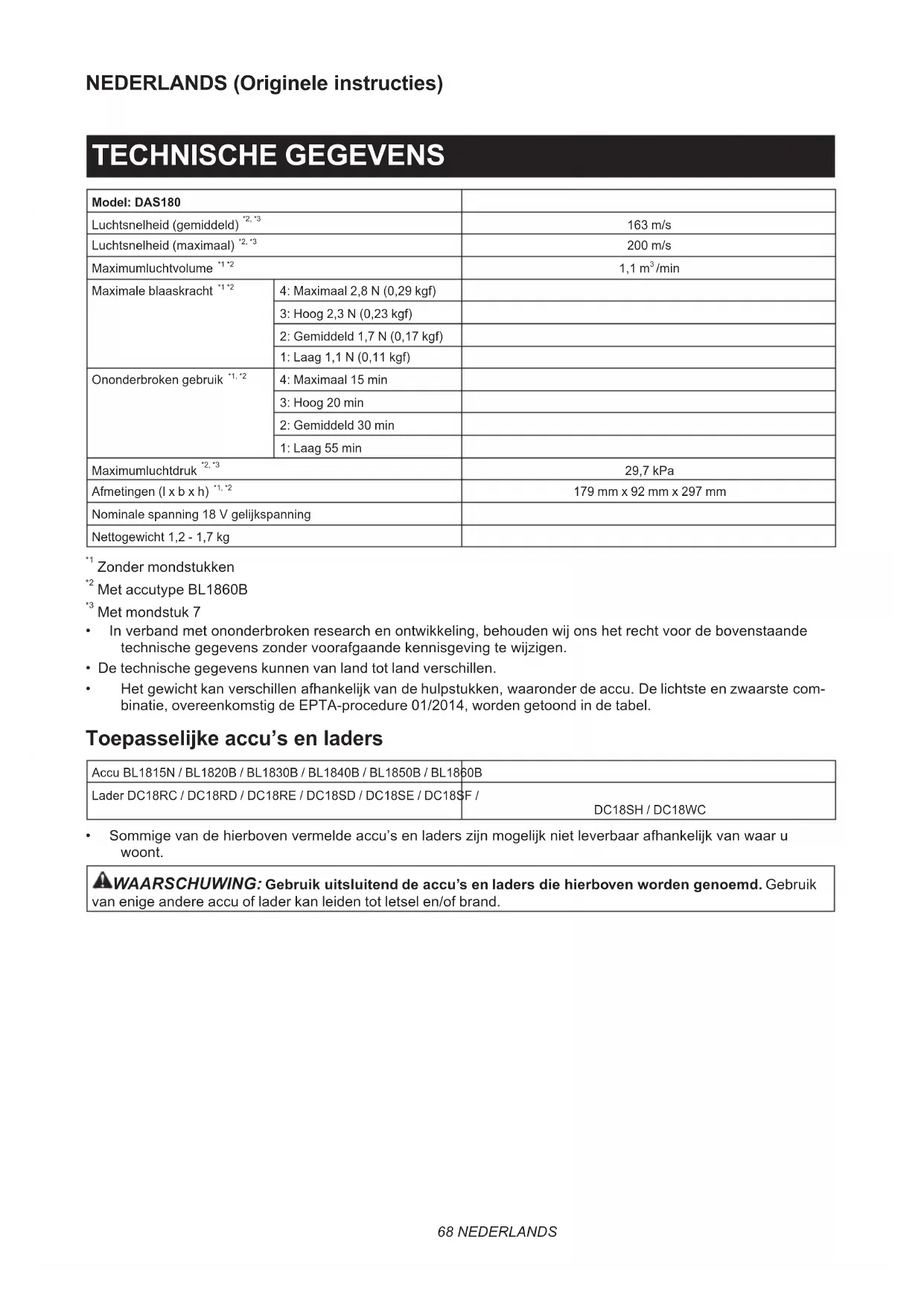

GEBRUIKSAANWIJZING DAS180 MAKITA

Model: DAS180
Luchtsnelheid (gemiddeld) *2, *3		163 m/s
Luchtsnelheid (maximaal) *2, *3		200 m/s
Maximumluchtvolume *1 *2		1,1 m3/min
Maximale blaaskracht *1 *2	4: Maximaal 2,8 N (0,29 kgf)
	3: Hoog 2,3 N (0,23 kgf)
	2: Gemiddeld 1,7 N (0,17 kgf)
	1: Laag 1,1 N (0,11 kgf)
Ononderbroken gebruik *1, *2	4: Maximaal 15 min
	3: Hoog 20 min
	2: Gemiddeld 30 min
	1: Laag 55 min
Maximumluchtdruk *2, *3		29,7 kPa
Afmetingen (I x b x h) *1, *2		179 mm x 92 mm x 297 mm
Nominale spanning 18 V gelijkspanning
Nettogewicht 1,2 - 1,7 kg

^1 Zonder mondstukken
^2 Met accutype BL1860B
^*3 Met mondstuk 7

- In verband met ononderbroken research en ontwikkeling, behouden wij ons het recht voor de bovenstaande technische gegevens zonder voorafgaande kennisgeving te wijzigen.

- De technische gegevens kunnen van land tot land verschillen.

- Het gewicht kan verschillen afhankelijk van de hulpstukken, waaronder de accu. De lichtste en zwaarste combinatie, overeenkomstig de EPTA-procedure 01/2014, worden getoond in de tabel.

Toepasselijke accu's en laders

Accu BL1815N / BL1820B / BL1830B / BL1840B / BL1850B / BL1860B

Lader DC18RC / DC18RD / DC18RE / DC18SD / DC18SE / DC18SF /DC18SH / DC18WC

• Sommige van de hierboven vermelde accu's en laders zijn mogelijk niet leverbaar afhankelijk van waar u woont.

⚠ WAARSCHUWING: Gebruik uitsluitend de accu's en laders die hierboven worden genoemd. Gebruik van enige andere accu of lader kan leiden tot letsel en/of brand.

Toepasselijke mondstukken en hulpstukken

Optionele accessoires

Mondstukken en hulpstukken Toepassingen en doeleinden Diameters
Mondstuk 3	Lucht blazen in kleine ruimten, hoeken en ruimten bij muren om stof weg te blazen.	3,0 mm
Mondstuk 7	Stof van filters afblazen. 7,0 mm
Mondstuk 13	Gebruik als blazerSchoonblazen van werkoppervlakken en wegblazen van stof in het algemeen.Ankerboutgat schoonblazen met een optioneel lang mondstuk.Functioneert als koppelstuk tussen een lang mondstuk en de uitblaas-opening van het gereedschap.Gebruik als luchtpompOpblazen van grote opblaasbare zwembaden of luchtbedden.Gebruik voor leeglopenLeeg laten lopen van grote opblaasbare zwembaden of luchtbedden.Functioneert als een koppelstuk tussen de leegloopslang en een rubber hulpstuk.	13 mm
Groothoekmondstuk	Lucht blazen over vuil en vloeistof op een werkblad en in een open ruimte.Blaashoek: 120^ met 5 gaten.	6,0 mm* Diameter van één gat.
Mondstuk met knijpventiel	Opblazen en leeg laten lopen van strandspelmaterialen, kussens en soortgelijke plastic opblaasbare voorwerpen.* Het leeg laten lopen kan worden uitgevoerd met een optionele leegloopslang.	7,0 mm
Flexibel mondstuk 6	Stof wegblazen uit moeilijk bereikbare plaatsen, computers en soortgelijke apparaten.	6,0 mm x 800 mm
Set lange mondstukken	Een set mondstukken die geschikt is voor het wegblazen van stof uit ankerboutgaten en op smalle plaatsen. De lengte van het mondstuk kan worden aangepast door een of twee mondstukken te bevestigen.* Lange mondstukken kunnen worden aangebracht door mondstuk 13 als koppelstuk te gebruiken.	ø8,0 mm
Leegloopslang	Voorwerpen opblazen en leeg laten lopen met gebruikmaking van geschikte mondstukken.	-
Rubber hulpstuk 20 - 30	Mondstuk geschikt voor het opblazen en leeg laten lopen van luchtbedden, vlotten, boten en zwembaden.* Dit hulpstuk moet worden aangebracht in combinatie met de leegloop-slang en mondstuk 13.	ø20 - 30 mm* Gemeten als buitendiameter.
Rubber hulpstuk 65	Hulpstuk geschikt voor het verpakken van uw kleding door de lucht eruit te zuigen.* Dit hulpstuk moet worden aangebracht in combinatie met de leegloop-slang en mondstuk 13.	ø65 mm
Filter C	Hulpstuk bedoeld voor het verminderen van stofophoping in de motor onder stoffige werkomstandigheden.	-

Symbolen

Hieronder staan de symbolen die voor het gereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken.

Lees de gebruiksaanwijzing.

Houd uw handen uit de buurt van draai- ende delen.

Lang haar kan verstrikt raken en ongelukken veroorzaken.

Houd omstanders uit de buurt.

Draag oog- en gehoorbescherming.

Stel het gereedschap niet bloot aan vocht.

Ni-MH Li-ion

Alleen voor EU-landen

Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen oude elektrische en elektronische apparaten, accu's en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische apparaten en accu's niet met het huisvuil weg! In overeenstemming met de Europese richtlijn inzake oude elektrische en elektronische apparaten en inzake accu's en batterijen en oude accu's en batterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu's en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzamelingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt.

Dit wordt op het apparaat aangegeven door het symbool van een doorgekruiste afvalcontainer.

Gebruiksdoeleinden

Het gereedschap is bedoeld voor het wegblazen van stof, opblazen en leeg laten lopen van opblaasbare voorwerpen met verwisselbare mondstukken al naar gelang uw wensen. Geschikt voor zowel commercieel als thuisgebruik, bijvoorbeeld het schoonmaken van werkoppervlakken en stoffilters, en het opblazen van strandspelmaterialen.

Geluidsniveau

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-1:

Geluidsdrukniveau ( L_pA ): 79 dB (A)

Onzekerheid (K): 3 dB (A)

Het geluidsniveau kan tijdens gebruik hoger worden dan 80 dB (A).

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

⚠ WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Trilling

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN62841-1:

Gebruikstoepassing: onbelaste werking

Trillingsemissie (a _n ): 2,5 m/s ^2 of lager

Onzekerheid (K): 1,5 m/s²

OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/ kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling vooraf van de blootstelling.

⚠ WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de praktijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

⚠ WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getroffen ter bescherming van de gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (rekening houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Verklaringen van conformiteit

Alleen voor Europese landen

De verklaringen van conformiteit zijn bijgevoegd in Bijlage A bij deze gebruiksaanwijzing.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

⚠ WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit elektrisch gereedschap worden geleverd. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De term "elektrisch gereedschap" in de veiligheidsvoorschriften duidt op gereedschappen die op stroom van het lichtnet werken (met snoer) of gereedschappen met een accu (snoerloos).

Veiligheidswaarschuwingen voor een accustofblazer

Instructie

1. Lees de gebruiksaanwijzingen zorgvuldig. Zorg dat u vertrouwd bent met de bedieningsorganen en het juiste gebruik van de stofblazer.
2. Laat in geen geval kinderen, personen met een verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, en personen die deze gebruiksaanwijzing niet gelezen hebben, de stofblazer gebruiken. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn.
3. Gebruik de stofblazer nooit in de buurt van andere personen, met name kinderen, of huisdieren.
4. Denk eraan dat de gebruiker verantwoordelijk is voor ongevallen en gevaren die personen of hun eigendommen kunnen overkomen.

Voorbereidingen

1. Draag geen losse kleding of sieraden die in de luchtinlaat gezogen kunnen worden. Houd lang haar uit de buurt van de luchtinlaten.
2. Om irritatie door stof te voorkomen, adviseren wij u een gezichtsmasker te dragen.
3. Gebruik persoonlijke-veiligheidsmiddelen. Draag altijd oogbescherming. Veiligheidsmiddelen, zoals stofmaskers, slipvaste veiligheidsschoenen, veiligheidshelm en gehoorbescherming, gebruikt in toepasselijke situaties, dragen bij tot vermindering van persoonlijk letsel.

Gebruik in het algemeen

1. Schakel de stofblazer uit, verwijder de accu en verzeker u ervan dat alle bewegende delen volledig tot stilstand zijn gekomen:

- iedere keer als u de stofblazer onbeheerd achterlaat;

• iedere keer als u omschakelt van opblazen naar leeg laten lopen en andersom;
• voordat u de stofblazer controleert, reinigt of er werkzaamheden aan gaat verrichten;

• als de stofblazer abnormaal begint te trillen.

• Gebruik de stofblazer alleen bij daglicht of helder kunstlicht.

• Reik niet te ver en zorg altijd voor een stevige stand en goede lichaamsbalans.

• Zorg ervoor dat alle koelluchtinlaten vrij zijn van afval.

• Gebruik de stofblazer in een aanbevolen stand en op een stevige ondergrond.

• Gebruik het gereedschap niet met natte handen.

• Richt de uitgang van de slang niet op uzelf of anderen. Voorwerpen kunnen worden weggeblazen en letsel veroorzaken.

• Gebruik het gereedschap niet om chemicaliën mee te spuiten. Uw longen kunnen beschadigd raken door het inademen van giftige dampen.

• Gebruik de stofblazer niet op hoge plaatsen.

• Blokkeer de aanzuigopening en/of uitblaas-opening nooit.

• Wees voorzichtig dat de aanzuigopening of uitblaasopening niet verstopt raken met stof of vuil tijdens gebruik op een stoffige plaats.

• Gebruik geen andere mondstukken dan die worden aanbevolen door Makita.

• Als de stofblazer tegen een vreemd voorwerp stoot of een vreemd geluid maakt of begint te trillen, schakelt u de stofblazer onmiddellijk uit. Verwijder de accu vanaf de stofblazer en inspecteer de stofblazer op beschadigingen voordat u de stofblazer weer start en gebruikt. Als de stofblazer beschadigd is, vraagt u uw erkende Makita-servicecentrum hem te repareren.

• Steek geen vingers of andere voorwerpen in de aanzuigopening of uitblaasopening.
• Voorkom onbedoeld starten. Verzeker u ervan dat de schakelaar in de uit-stand staat alvo-rens de accu aan te brengen of de stofblazer op te pakken of te dragen. Door de stofblazer te dragen met uw vinger op de schakelaar, of door de stofblazer op een voeding aan te slui- ten terwijl de schakelaar aan staat, neemt de kans op ongevallen sterk toe.
• Vermijd langdurig gebruik van de stofblazer in een zeer koude omgeving.
• Gebruik het gereedschap niet tot voorbij de maximumuitgangsdruk van het gereedschap. Als het gereedschap wordt gebruikt op een uitgangsdruk die hoger is dan de maximumuitgangsdruk, kan het voorwerp of het gereedschap barsten.

Bij wegblazen

1. Blaas nooit afval in de richting van omstanders.

2. Richt het mondstuk nooit op iemand in de buurt tijdens het gebruik van de stofblazer.

3. Blaas nooit gevaarlijke materialen weg, zoals spijkers, stukjes glas of mesjes.

4. Gebruik de stofblazer niet in de buurt van ontvlambare materialen.

Bij opblazen en leeg laten lopen

1. Bij het opblazen van voorwerpen sluit u een mondstuk of hulpstuk stevig aan op de luchtinlaat. Anders kan het voorwerp, mondstuk of hulpstuk worden beschadigd en kunt u letsel oplopen.

2. Laat de luchtdruk langzaam af. Wanneer u een mondstuk of hulpstuk verwijdert na het opblazen van een voorwerp, houdt u het voorwerp, mondstuk en hulpstuk stevig vast. Deze kunnen opspringen door de luchtdruk en letsel veroorzaken.

3. Pomp een voorwerp niet op tot voorbij de maximumdruk van het voorwerp. Anders kan het gereedschap of voorwerp worden beschadigd en kunt u letsel oplopen.

4. Pomp alleen voorwerpen op die door de fabrikant bedoeld zijn om met het gereedschap te worden opgepompt, zoals fietsbanden, sportballen en kleine opblaasbanden. Als andere voorwerpen worden opgepompt, kunnen deze worden beschadigd en kan letsel worden veroorzaakt.

5. Controleer tijdens het opblazen van een voorwerp de staat van het gereedschap en voorwerp, en verzeker u ervan dat er geen luchtlek zit in het voorwerp..

6. Wees tijdens gebruik altijd voorzichtig dat u een voorwerp niet te hard opblaast. Het voorwerp kan anders openbarsten waarbij schade aan het gereedschap en persoonlijk letsel kunnen worden veroorzaakt.

7. Controleer na het oppompen van een voorwerp de luchtdruk met behulp van een betrouwbaar en gekalibreerd meetinstrument.

8. Laat het gereedschap nooit onbeheerd achter terwijl de slang is bevestigd aan het voorwerp of terwijl het gereedschap in werking is.

9. Gebruik het gereedschap niet als een stofzuiger. Door stofophoping kan het gereedschap worden beschadigd.

10. Gebruik het gereedschap niet als een ademhalingsapparaat.

11. Gebruik uitsluitend standaardaccessoires die zijn geleverd door Makita. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren.

Onderhoud en opbergen

1. Zorg ervoor dat alle moeren, bouten en schroeven stevig vastgedraaid zijn om er zeker van te zijn dat de stofblazer altijd veilig kan worden gebruikt.

2. Als de onderdelen versleten of beschadigd zijn, vervangt u deze door onderdelen geleverd door Makita.

3. Berg de stofblazer op een droge plaats op buiten bereik van kinderen.

4. Wanneer u de stofblazer stopt voor inspectie, onderhoud, opslag of het verwisselen van accessoires, schakelt u de stofblazer uit en verzekert u zich er eerst van dat alle bewegende delen volledig tot stilstand zijn gekomen en verwijdert u daarna de accu. Laat de stofblazer afkoelen voordat u enige werkzaamheden aan de stofblazer uitvoert. Onderhoud de stofblazer zorgvuldig en houd hem schoon.

5. Wanneer u het gereedschap draagt, pakt u de handgreep van het gereedschap vast. Pak de slang niet vast en trek er niet aan. Het gereedschap kan worden beschadigd en letsel kan worden veroorzaakt.
6. Laat de stofblazer altijd eerst afkoelen voordat u hem opbergt.
7. Stel de stofblazer niet bloot aan regen. Berg de stofblazer binnenshuis op.
8. Haal het gereedschap niet uit elkaar.

Reparatie

1. Laat uw elektrisch gereedschap repareren door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke vervangingsonderdelen. Zo bent u ervan verzekerd dat de veiligheid van het elektrisch gereedschap behouden blijft.
2. Repareer nooit een beschadigde accu. Het repareren van een accu mag uitsluitend worden uitgevoerd door de fabrikant of een erkend servicecentrum.

BEWAAR DEZE VOORSCHRIFTEN.

⚠ WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betreffende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwijzing kan leiden tot ernstige verwondingen.

Belangrijke veiligheidsinstructies voor een accu

1. Lees alle voorschriften en waarschuwingen op (1) de acculader, (2) de accu, en (3) het product waarvoor de accu wordt gebruikt, alvorens de accu in gebruik te nemen.
2. Haal de accu niet uit elkaar en saboteer hem niet. Dit kan leiden tot brand, buitensporige hitte of een explosie.
3. Als de gebruikstijd van een opgeladen accu aanzienlijk korter is geworden, moet u het gebruik ervan onmiddellijk stopzetten. Voortgezet gebruik kan oververhitting, brandwonden en zelfs een ontploffing veroorzaken.

4. Als elektrolyt in uw ogen is terechtgekomen, spoelt u uw ogen met schoon water en roept u onmiddellijk de hulp van een dokter in. Elektrolyt in de ogen kan blindheid veroorzaken.

5. Voorkom kortsluiting van de accu:

(1) Raak de accuklemmen nooit aan met een geleidend materiaal.
(2) Bewaar de accu niet in een bak waarin andere metalen voorwerpen zoals spijkers, munten e.d. worden bewaard.
(3) Stel de accu niet bloot aan water of regen. Kortsluiting van de accu kan oorzaak zijn van een grote stroomafgifte, oververhitting, brandwonden, en zelfs defecten.

1. Bewaar en gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur kan oplopen tot 50 °C of hoger.
2. Werp de accu nooit in het vuur, ook niet wanneer hij zwaar beschadigd of volledig versleten is. De accu kan ontploffen in het vuur.
3. Laat de accu niet vallen, sla er geen spijker in, snijd er niet in, gooi er niet mee en stoot hem niet tegen een hard voorwerp. Dergelijke handelingen kunnen leiden tot brand, buitensporige hitte of een explosie.
4. Gebruik nooit een beschadigde accu.
5. De bijgeleverde lithium-ionbatterijen zijn onderhevig aan de vereisten in de wetgeving omtrent gevaarlijke stoffen.

Voor commercieel transport en dergelijke door derden en transporteurs moeten speciale vereisten ten aanzien van verpakking en etikettering worden nageleefd.

Als voorbereiding van het artikel dat wordt getrans-porteerd is het noodzakelijk een expert op het gebied van gevaarlijke stoffen te raadplegen. Houd u tevens aan mogelijk strengere nationale regelgeving.

Blootliggende contactpunten moeten worden afge- dekt met tape en de accu moet zodanig worden verpakt dat deze niet kan bewegen in de verpakking.

1. Wanneer u de accu wilt weggooien, verwijdert u de accu vanaf het gereedschap en gooit u hem op een veilige manier weg. Volg bij het weggooien van de accu de plaatselijke voorschriften.
2. Gebruik de accu's uitsluitend met de gereedschappen die door Makita zijn aanbevolen. Als de accu's worden aangebracht in niet-compatibele gereedschappen, kan dat leiden tot brand, buitensporige warmteontwikkeling, een explosie of lekkage van elektrolyt.
3. Als u het gereedschap gedurende een lange tijd niet denkt te gaan gebruiken, moet de accu vanaf het gereedschap worden verwijderd.
4. Tijdens en na gebruik, kan de accu heet worden waardoor brandwonden of koude brandwonden kunnen worden veroorzaakt. Wees voorzichtig bij het hanteren van een hete accu.
5. Raak de aansluitpunten van het gereedschap niet onmiddellijk na gebruik aan omdat deze heet genoeg kunnen zijn om brandwonden te veroorzaken.

6. Zorg ervoor dat geen steenslag, stof of grond vast komt te zitten op/in de aansluitpunten, openingen en groeven van de accu. Hierdoor kan oververhitting, brand, een barst en een storing in het gereedschap of de accu ontstaan waardoor brandwonden of persoonlijk letsel kunnen ontstaan.

7. Behalve indien gebruik van het gereedschap is toegestaan in de buurt van hoogspanningsleidingen, mag u de accu niet gebruiken in de buurt van een hoogspanningsleiding. Dit kan leiden tot een storing of een defect van het gereedschap of de accu.

8. Houd de accu uit de buurt van kinderen.

BEWAAR DEZE INSTRUCTIES.

LET OP: Gebruik uitsluitend originele Makita accu's. Het gebruik van niet-originele accu's, of accu's die zijn gewijzigd, kan ertoe leiden dat de accu ontploft en brand, persoonlijk letsel en schade veroorzaakt. Ook vervalt daarmee de garantie van Makita op het gereedschap en de lader van Makita.

Tips voor een maximale levensduur van de accu

1. Laad de accu op voordat hij volledig ontladen is. Stop het gebruik van het gereedschap en laad de accu op telkens wanneer u vaststelt dat het vermogen van het gereedschap is afgenomen.
2. Laad een volledig opgeladen accu nooit opnieuw op. Te lang opladen verkort de levensduur van de accu.
3. Laad de accu op bij een omgevingstemperatuur tussen 10 °C en 40 °C. Laat een warme accu afkoelen alvorens hem op te laden.
4. Als de accu niet wordt gebruikt, verwijdert u hem vanaf het gereedschap of de lader.
5. Laad de accu op als u deze gedurende een lange tijd (meer dan zes maanden) niet gaat gebruiken.

MONTAGE

LET OP: Zorg altijd dat het gereedschap is geschakeld en de accu ervan is verwijderd orens enige werkzaamheden aan het gereednap uit te voeren.

Het mondstuk aanbrengen

Lijn de pasnokken op het mondstuk uit met de vergrendelinkepingen in de vergrendelbus van het gereedschap, en duw het mondstuk daarna stevig in de vergrendelbus tot het met een klik op zijn plaats wordt vergrendeld. Nadat u het mondstuk hebt aangebracht, probeert u het terug te trekken om er zeker van te zijn dat hij goed op zijn plaats is vergrendeld.

▶ Fig.1: 1. Pasnokken 2. Vergrendelinkepingen 3. Vergrendelbus

KENNISGEVING: Verzeker u ervan dat het mondstuk correct is aangebracht op het gereedschap zodat de pasnokken op het mondstuk precies passen in de vergrendelinkepingen van de vergrendelbus.

Het mondstuk verwijderen

Houd de voet van het mondstuk vast en roteer het in een richting aangegeven door de pijlen op de voet van het mondstuk om het te ontgrendelen. Trek het mondstuk van de vergrendelbus af nadat het is ontgrendeld.

▶ Fig.2: 1. Voet van het mondstuk 2. Vergrendelbus

KENNISGEVING: Als vuil of stof vastzit op het oppervlak, kan het moeilijk zijn om het mondstuk vanaf het gereedschap te verwijderen. Houd in dat geval eerst de vergrendelbus tegen het motor-huis geschoven, en draai daarna de voet van het mondstuk om het te ontgrendelen.

ALET OP: Wees voorzichtig dat tijdens het verwijderen van het mondstuk uw handen niet bekneld raken tussen het achteruiteinde van de vergrendelbus en het motorhuis. De vergrendelbus schuift naar achteren in de richting van het motorhuis wanneer het mondstuk wordt ontgrendeld van de vergrendelbus.

▶ Fig.3: 1. Vergrendelbus 2. Motorhuis

Het stofrooster aanbrengen en verwijderen

1. Draai het stofrooster op de aanzuigopening aan de achterkant van de behuizing linksom om het stofrooster te verwijderen vanaf de behuizing. De twee vergrendelnokken op het stofrooster kunnen worden ontgrendeld door ze uit te lijnen met de geleidergroeven in de behuizing.

▶ Fig.4: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroeven

1. Breng het stofrooster weer aan op de aanzuigopening door de twee vergrendelnokken op het stofrooster uit te lijnen met de geleidergroeven in de behuizing. Draai daarna het stofrooster rechtsom om het op zijn plaats te vergrendelen.

▶ Fig.5: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroeven

Lange mondstukken aanbrengen en verwijderen

Optioneel accessoire

Met de set lange mondstukken kunt u stof verwijderen uit kleine gaatjes en op smalle plaatsen. De lengte van de mondstukken kan naar wens worden aangepast.

▶ Fig.6: 1. Mondstuk 13 2. Lang mondstuk R 3. Lang mondstuk F

1. Steek het lange mondstuk R vanaf de achterkant door het luchtgat van het mondstuk 13. Steek het erdoor tot het mondstuk 13 vastzit op zijn plaats aan de achterkant van het lange mondstuk R.

▶ Fig.7: 1. Mondstuk 13 2. Lang mondstuk R

1. Steek het lange mondstuk F over de punt van het lange mondstuk R. Draai het lange mondstuk F daarna met de hand tot het stevig vast zit.

▶ Fig.8: 1. Lang mondstuk F 2. Lang mondstuk R

1. Lijn de pasnokken op het mondstuk 13 uit met de vergrendelinkepingen in de vergrendelbus van het gereedschap, en duw het mondstuk 13 daarna stevig in de vergrendelbus tot het met een klik op zijn plaats wordt vergrendeld.

▶ Fig.9: 1. Pasnok 2. Vergrendelinkeping 3. Vergrendelbus 4. Mondstuk 13 5. Lang mondstuk R 6. Lang mondstuk F

OPMERKING: Gebruik alleen het lange mondstuk R als u een kleinere mondstuklengte wilt. Gebruik zowel het lange mondstuk R als F als u een grotere mondstuklengte wenst.

1. Om de lange mondstukken te verwijderen, maakt u mondstuk 13 los van de vergrendelbus van het gereedschap en maakt u vervolgens de lange mondstukken los.

Mondstukken en hulpstukken voor leeglopen aanbrengen en verwijderen

Optioneel accessoire

KENNISGEVING: Verzeker u ervan dat de mondstukken en hulpstukken voor leeglopen alleen worden aangebracht en verwijderd terwijl de leegloopslang is losgekoppeld van het gereedschap. Als de leegloopslang reeds op het gereedschap is aangebracht, kan het gereedschap instabiel worden en omvallen.

1. Lijn de pasnokken op het mondstuk met knijpventiel uit met de vergrendelinkepingen in de vergrendelbus van de leegloopslang, en duw het mondstuk met knijpventiel daarna stevig in de vergrendelbus tot het met een klik op zijn plaats wordt vergrendeld.

▶ Fig.10: 1. Mondstuk met knijpventiel 2. Pasnokken 3. Vergrendelinkepingen 4. Vergrendelbus 5. Leegloopslang

Optionele rubber hulpstukken

De optionele rubber hulpstukken moeten over het mondstuk heen worden aangebracht. Let erop dat u de rubber hulpstukken niet rechtstreeks aanbrengt op de leegloopslang.

i Lijn de pasnokken op het mondstuk 13 uit met de vergrendelinkepingen in de vergrendelbus van de leegloopslang, en duw het mondstuk daarna stevig in de vergrendelbus tot het met een klik op zijn plaats wordt vergrendeld.

ii Plaats een rubber hulpstuk over het mondstuk en bevestig het door het erop te duwen en te draaien.

▶ Fig.11: 1. Rubber hulpstukken 2. Mondstuk 13 3. Leegloopslang

KENNISGEVING: Verzeker u ervan dat het mondstuk correct is aangebracht op de leeg-loopslang zodat de pasnokken op het mondstuk precies passen in de vergrendelinkepingen van de vergrendelbus.

1. Draai het stofrooster op de aanzuigopening aan de achterkant van de behuizing linksom om het stofrooster te verwijderen vanaf de behuizing. De twee vergrendelnokken op het stofrooster kunnen worden ontgrendeld door ze uit te lijnen met de geleidergroeven in de behuizing.

▶ Fig.12: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroeven

1. Bevestig het uiteinde van de leegloopslang aan de aanzuigopening door de twee vergrendelnokken op de leegloopslang uit te lijnen met geleidergroeven in de behuizing. Draai daarna de manchet achterop de leegloopslang rechtsom om hem op zijn plaats te vergrendelen.

▶ Fig.13: 1. Leegloopslang 2. Manchet achterop 3. Aanzuigopening 4. Vergrendelnokken 5. Geleidergroeven

1. Om het mondstuk en de hulpstukken voor leeg- lopen te verwijderen, volgt u de stappen voor het aan- brengen in de omgekeerde volgorde.

KENNISGEVING: Draai altijd de manchet achterop de leegloopslang vast/los om de leegloopslang op zijn plaats aan te brengen/te verwijderen.

Een optioneel filter aanbrengen

Optioneel accessoire

Een optioneel hoogwaardig filter (filter C) is leverbaar om stofophoping in de motor te verminderen onder stoffige werkomstandigheden.

1. Draai het stofrooster op de aanzuigopening aan de achterkant van de behuizing linksom om het stofrooster te verwijderen vanaf de behuizing. De twee vergrendelnokken op het stofrooster kunnen worden ontgrendeld door ze uit te lijnen met de geleidergroeven in de behuizing.

▶ Fig.14: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroeven

1. Breng een optioneel hoogwaardig filter aan op de aanzuigopening door de twee vergrendelnokken op het optionele filter uit te lijnen met de geleidergroeven in de behuizing. Draai daarna het optionele filter rechtsom om het op zijn plaats te vergrendelen.

▶ Fig.15: 1. Optioneel hoogwaardig filter
2. Vergrendelnokken 3. Aanzuigopening
4. Geleidergroeven

KENNISGEVING: Het optionele hoogwaardige filter (filter C) kan vele keren worden hergebruikt door het schoon te maken. Verwijder het stof regelmatig vanaf het filter aangezien een verstopt filter de luchtstroom kan hinderen waardoor de werking minder efficiënt wordt. Was af en toe het filter in water, spoel het en laat het goed drogen in de schaduw voordat u het weer gebruikt.

KENNISGEVING: Veeg, schrob of kras niet hard over een optioneel hoogwaardig filter (filter C). Zorg ervoor dat u het stof voorzichtig van het filter af schudt of blaast.

BESCHRIJVING VAN DE FUNCTIES

ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens de functies op het gereedschap af te stellen of te controleren.

De accu aanbrengen en verwijderen

⚠ LET OP: Schakel het gereedschap altijd uit voordat u de accu aanbrengt of verwijdert.
ALET OP: Houd het gereedschap en de accu stevig vast tijdens het aanbrengen of verwijderen van de accu. Als u het gereedschap en de accu niet stevig vasthoudt, kunnen deze uit uw handen glippen en het gereedschap of de accu beschadigen, of kan persoonlijk letsel worden veroorzaakt.

▶ Fig.16: 1. Rood deel 2. Knop 3. Accu

Om de accu te verwijderen verschuift u de knop aan de voorkant van de accu en schuift u tegelijkertijd de accu uit het gereedschap.

Om de accu aan te brengen lijnt u de lip op de accu uit met de groef in de behuizing en duwt u de accu op zijn plaats. Steek de accu zo ver mogelijk in het gereedschap tot u een klikgeluid hoort. Wanneer het rode deel zichtbaar is, zoals aangegeven in de afbeelding, is de accu niet geheel vergrendeld.

ALET OP: Breng de accu altijd helemaal aan totdat het rode deel niet meer zichtbaar is. Als u dit niet doet, kan de accu per ongeluk uit het gereedschap vallen en u of anderen in uw omgeving verwonden.
▲LET OP: Breng de accu niet met kracht aan. Als de accu niet gemakkelijk in het gereedschap kan worden geschoven, wordt deze niet goed aangebracht.

De resterende acculading controleren

Alleen voor accu's met indicatorlampjes

▶ Fig.17: 1. Indicatorlampjes 2. Testknop

Druk op de testknop op de accu om de resterende acculading te zien. De indicatorlampjes branden gedurende enkele seconden.

Indicatorlampjes Resterende			acculading
Brandt Uit	Knippert
			75% tot 100%
			50% tot 75%
			25% tot 50%
			0% tot 25%
			Laad de accu op.
↑↓			Er kan een storing zijn opgetreden in de accu.

OPMERKING: Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur, is het mogelijk dat de aangegeven acculading verschilt van de werkelijke acculading.

OPMERKING: Het eerste (meest linker) indicator-lampje knippert wanneer het accubeveiligingssysteem in werking is getreden.

Gereedschap-/accubeveiligingssysteem

Het gereedschap is voorzien van een gereedschap-/accubeveiligingssysteem. Dit systeem schakelt automatisch de voeding naar de motor uit om de levensduur van het gereedschap en de accu te verlengen. Het gereedschap kan tijdens het gebruik automatisch stoppen als het gereedschap of de accu aan één van de volgende omstandigheden wordt blootgesteld:

Overbelastingsbeveiliging

Wanneer het gereedschap/de accu wordt bediend op een manier waarop een abnormaal hoge stroomsterkte wordt getrokken, stopt het gereedschap automatisch. Wanneer dat gebeurt, schakelt u het gereedschap uit en stopt u de toepassing die ertoe leidde dat het gereedschap oververhit raakte. Schakel vervolgens het gereedschap in om het weer te starten.

Oververhittingsbeveiliging

Wanneer het gereedschap/de accu oververhit is, stopt het gereedschap automatisch. Laat in die situatie het gereedschap afkoelen voordat u het gereedschap weer inschakelt.

Beveiliging tegen te ver ontladen

Wanneer de acculading tijdens gebruik laag wordt, gaat het lampje knipperen om u te waarschuwen. Vervolgens stopt het gereedschap automatisch, waarbij het lampje blijft branden gedurende ongeveer 10 seconden. Kort daarna wordt de acculading te laag voor continu gebruik. Verwijder in dergelijke gevallen de accu vanaf het gereedschap en laad de accu op.

Beveiliging tegen andere oorzaken

Het beveiligingssysteem is ook ontworpen voor andere oorzaken die het gereedschap kunnen beschadigen, en zorgt ervoor dat het gereedschap automatisch stopt. Voer alle volgende stappen uit om de oorzaken op te heffen, wanneer het gereedschap tijdelijk is onderbroken of tijdens het gebruik is gestopt.

1. Schakel het gereedschap uit en schakel het daarna weer in om het opnieuw te starten.
2. Laad de accu('s) op of vervang hem/ze door (een) opgeladen accu('s).
3. Laat het gereedschap en de accu('s) afkoelen.

Als geen verbetering optreedt nadat het beveiligings- systeem is gereset, neemt u contact op met uw lokale Makita-servicecentrum.

De trekkerschakelaar gebruiken

ALET OP: Alvorens de accu in het gereedschap te plaatsen, moet u altijd controleren of de trekkerschakelaar goed werkt en bij het loslaten terugkeert naar de stand "OFF".

LET OP: De schakelaar kan worden vergrendeld in de aan-stand ten behoeve van het gebruikersgemak bij langdurig gebruik. Wees voorzichtig wanneer u het gereedschap in de aan-stand vergrendelt.

⚠ LET OP: Breng de accu niet aan terwijl de trekkerschakelaar is vergrendeld in de aan-stand.

A LET OP: Wanneer het gereedschap niet wordt gebruikt, drukt u op de trekker-vergrendelknop vanaf de kant waarop de vergrendel-markering (pstaat om de trekkerschakelaar te vergrendelen in de uit-stand.

Trekker-vergrendelknop

Om te voorkomen dat de trekkerschakelaar per ongeluk wordt ingeknepen, is een trekker-vergrendelknop aan- gebracht. Om het gereedschap te starten, drukt u op de trekker-vergrendelknop vanaf de kant waarop een ontgrendel-markering ( ) staat. Om het gereedschap te vergrendelen, drukt u op de trekker-vergrendelknop vanaf de kant waarop een vergrendel-markering ( ) staat.

Verzeker u ervan de trekker-vergrendelknop na elk gebruik terug te zetten in de vergrendelde stand.

▶ Fig.18: 1. Trekkerschakelaar 2. Trekker-vergrendelknop 3. Ontgrendel-markering 4. Vergrendel-markering

KENNISGEVING: Knijp de trekkerschakelaar niet hard in zonder de trekker-vergrendelknop te ontgrendelen. Hierdoor kan de schakelaar kapot gaan.

Trekkerschakelaar

Het luchtvolume kan worden geregeld door het inknijpen van de trekkerschakelaar. Het luchtvolume neemt toe door de trekkerschakelaar harder in te knijpen. Laat de trekkerschakelaar los om te stoppen.

▶ Fig.19: 1. Trekkerschakelaar

Vergrendelknop

Om het gereedschap continu te laten werken, knijpt u eerst de trekkerschakelaar in, drukt u daarna de vergrendelknop in, en laat u tenslotte de trekkerschakelaar los. Om de vergrendelde stand op te heffen, knijpt u de trekkerschakelaar helemaal in en laat u deze vervolgens weer los.

▶ Fig.20: 1. Trekkerschakelaar 2. Vergrendelknop

Het luchtvolume regelen

Het luchtvolume kan op vier niveaus worden ingesteld, te weten: 4 (maximaal), 3 (hoog), 2 (gemiddeld) en 1 (laag), afhankelijk van de toepassing en werklast. Druk op de luchtvolume-instelknop om het niveau in de onderstaande volgorde te veranderen. Het niveau verandert elke keer wanneer u op de knop drukt.

▶ Fig.21: 1. Laag luchtvolume 2. Gemiddeld lucht-volume 3. Hoog luchtvolume 4. Maximaal luchtvolume 5. Luchtvolume-instelknop

Tabel met luchtvolume-instellingen

Luchtvolumeniveau Maximumluchtvolume
4: Maximaal 1,1 m	^3 /min
3: Hoog 1,0 m	^3 /min
2: Gemiddeld 0,8 m	^3 /min
1: Laag 0,6 m	^3 /min

* De maximumluchtvolumes zijn gemeten zonder mondstukken.

OPMERKING: Het luchtvolumeniveau kan worden veranderd voordat het gereedschap wordt ingeschakeld.

OPMERKING: Het gereedschap herstart de werking op het luchtvolumeniveau dat als laatste werd gebruikt.

De lamp inschakelen

▲LET OP: Kijk niet direct in het lamplicht of in de lichtbron.

Om de lamp in te schakelen, voert u een van de volgende stappen uit.

• Druk op de luchtvolume-instelknop zodat het lampje gaat branden. Het lampje blijft gedurende ongeveer 10 seconden branden.
• Knijp de trekkerschakelaar in om de lamp in te schakelen. De lamp blijft branden zolang u de trekkerschakelaar ingeknepen houdt. De lamp gaat ongeveer 10 seconden na het einde van het gebruik uit.

OPMERKING: Als de resterende acculading laag wordt, begint de lamp te knipperen. Het moment waarop de lamp begint te knipperen is afhankelijk van de temperatuur op de werkplek en de staat van de accu.

▶ Fig.22: 1. Luchtvolume-instelknop 2. Trekkerschakelaar 3. Lamp

Ophangoog

A LET OP: Voordat u het gereedschap ophangt, verzekert u zich er altijd van of het ophangoog niet beschadigd is.
⚠ LET OP: Gebruik de onderdelen voor ophan-gen of monteren uitsluitend waarvoor ze zijn bedoeld. Het gebruik voor onbedoelde doeleinden kan leiden tot een ongeval of persoonlijk letsel.
A LET OP: U moet van tevoren het nominale draagvermogen van uw gereedschapsrekken en -houders controleren. Plaats het gereedschap niet op de rekken of in de houders als het gewicht hoger is dan het draagvermogen ervan.
ALET OP: Verzeker u ervan dat het ophangoog stevig aan een haak hangt voordat u het loslaat.

Gebruik het ophangoog bovenop de achterkant van de behuizing om het gereedschap aan een haak van een rek of houder te hangen.

▶ Fig.23: 1. Ophangoog 2. Haak

De haak aanbrengen

Optioneel accessoire

⚠ WAARSCHUWING: Gebruik de opgang-/ bevestigingsmiddelen alleen waarvoor ze bedoeld zijn, d.w.z. ophangen aan een gereedschapsgordel tussen werkzaamheden of tijdens pauzes.
⚠ WAARSCHUWING: Wees voorzichtig dat de haak niet overbelast wordt aangezien een te hoge kracht of onregelmatige overbelasting kan leiden tot beschadiging van het gereedschap met persoonlijk letsel tot gevolg.
ALET OP: Als u de haak aanbrengt, bevestigt u deze altijd stevig met de schroef. Als u dit niet doet, kan de haak losraken en tot persoonlijk letsel leiden.
LET OP: Verzeker u ervan dat het gereedschap veilig hangt voordat u het loslaat. Door onzorgvuldig of ongebalanceerd ophangen kan het gereedschap eraf vallen en persoonlijk letsel worden veroorzaakt.

De haak is handig om het gereedschap tijdelijk op te hangen. De haak kan aan iedere zijkant van het gereedschap worden bevestigd. Om de haak te bevestigen, steekt u deze in een gleuf op een zijkant en zet u hem vast met de schroef. Om de haak eraf te halen, draait u de schroef los en haalt u de haak eraf.

BEDIENING

⚠ LET OP: Richt het mondstuk tijdens gebruik niet op iemand in de buurt.

KENNISGEVING: Blokkeer de aanzuigopening en/of uitblaasopening niet tijdens gebruik.

Blazen bij algemeen gebruik

Aanbevolen mondstukken

— Mondstuk 13

Maak uw werkoppervlakken schoon door stof, vuil, rommel, spanen of afval eraf te blazen.

Richt het mondstuk op een gepaste afstand op oppervlakken en zwenk het in de rondte om het materiaal er helemaal af te blazen.

▶ Fig.25

▲LET OP: Blaas nooit afval in de richting van omstanders of huisdieren.

ALET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

KENNISGEVING: Verwijder eventuele blokkades vanaf de oppervlakken voordat u begint te blazen.

Blazen in kleine ruimten

Aanbevolen mondstukken

— Mondstuk 3

Blaas in omsloten ruimten, in hoeken en op plaatsen bij muren om stof te verwijderen.

Richt het mondstuk recht op een gepaste afstand op de ruimten en knijp de trekkerschakelaar in om het geblazen luchtvolume te regelen.

▶ Fig.26

▶ Fig.27

⚠LET OP: Houd het mondstuk op een redelijke afstand van het punt waar u naar blaast om te voorkomen dat het stof omhoog in de lucht geblazen wordt.

ALET OP: Gebruik persoonlijke-beschermings-middelen zoals een stofmasker en oogbescherming.

KENNISGEVING: Voorkom dat de luchtventilatieopeningen rondom de uitblaasopening worden afgedekt. Anders kunnen plotseling geluid en trillingen worden veroorzaakt, en kunnen de prestaties van het gereedschap worden beïnvloed.

▶ Fig.28: 1. Luchtventilatieopeningen 2. Uitblaasopening

Een luchtfilter schoonmaken

Aanbevolen mondstukken

— Mondstuk 7

Maak het oppervlak van filters schoon door er lucht doorheen te blazen.

Richt het mondstuk op korte afstand op het filteroppervlak en zwenk het heen en weer om het stof van het oppervlak af te blazen.

▶ Fig.29

ALET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

OPMERKING: Richt het mondstuk onder een hoek overeenkomstig de vorm van het filter zodat het stof er gemakkelijk af komt.

Blazen in een open ruimte

Aanbevolen mondstukken

— Groothoekmondstuk

Blaas lucht over vuil en vloeistof op een leeg oppervlak, zoals een bureaublad of een vloer, met behulp van het groothoekmondstuk met vijf gaten onder een hoek van 120 graden.

Richt het mondstuk binnen een bepaalde afstand op een groter gebied en zwenk het van voren naar achteren en van links naar rechts om ver en breed te blazen.

▶ Fig.30

ALET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

Plastic opblaasbare voorwerpen opblazen

Aanbevolen mondstukken

— Mondstuk met knijpventiel

— Mondstuk 13

Beschikbaar luchtvolume voor opblazen met een volledig opgeladen accu BL1860B zonder opnieuw opladen

Luchtvolumeniveau	Beschikbaar luchtvolume (Bij gebruik van het mondstuk met knijpventiel)	Aantal plastic strandballen van ø61 cm met gelijkwaardig luchtvolume (Bij gebruik van het mondstuk met knijpventiel)
4: Maximaal 13,0 m	^3	110
3: Hoog 13,4 m	^3	115
2: Gemiddeld 15,6 m	^3	130
1: Laag 22,8 m	^3	190

OPMERKING: De maximumuitgangsdruk van dit gereedschap is 20,2 kPa. (Met mondstuk 13)

Blaas strandspelmaterialen, kussens en soortgelijke plastic opblaasbare voorwerpen op met behulp van het mondstuk met knijpventiel.

Blaas tuinzwembaden, luchtbedden en soortgelijke grote plastic opblaasbare voorwerpen op met behulp van het mondstuk 13.

Steek het mondstuk in het ventiel van een opblaasbaar voorwerp en knijp de trekkerschakelaar in om het opblazen te starten.

Wanneer het opblaasbare voorwerp bijna volledig opgeblazen is, laat u de trekkerschakelaar langzaam los om het luchtvolume te verlagen. Nadat de luchtstroom is gestopt, verwijdert u het mondstuk uit het ventiel en sluit u het ventiel.

▶ Fig.31

▶ Fig.32

▲LET OP: Wees tijdens gebruik altijd voorzichtig dat u een opblaasbaar voorwerp niet te hard opblaast. Het opblaasbare voorwerp kan anders openbarsten waarbij schade aan het gereedschap en persoonlijk letsel kunnen worden veroorzaakt.
▲LET OP: Laat het gereedschap nooit onbeheerd achter terwijl het mondstuk is bevestigd aan het opblaasbare voorwerp of terwijl het gereedschap in werking is.
ALET OP: Wees erop bedacht dat een hete luchtstroom uit de luchtventilatieopening bij de versmalling van het mondstuk met knijpventiel kan komen als gevolg van luchtcirculatie.

OPMERKING: Verzeker u ervan dat het mondstuk met knijpventiel volledig in het ventiel is gestoken zodat de punt van het mondstuk het klepje binnenin het ventiel openduwt.

OPMERKING: Voor een opblaasbaar voorwerp met een klein ventiel steekt u de smalle punt van het mondstuk met knijpventiel in het ventiel totdat de versmalling van het mondstuk tegen de rand van het ventiel aan komt.

OPMERKING: Voor een opblaasbaar voorwerp met een groot ventiel steekt u het mondstuk met knijpventiel volledig in het ventiel zodat de punt van het mondstuk het klepje binnenin het ventiel openduwt.

▶ Fig.33: 1. Klepje binnenin het ventiel 2. Klein ventiel 3. Groot ventiel 4. Versmalling 5. Luchtventilatieopening

OPMERKING: Als een ventiel van een opblaasbaar voorwerp relatief kleiner is dan de punt van het mondstuk met knijpventiel, knijpt u in het ventiel en maakt u deze met de hand groter. Vervolgens propt u de punt van het mondstuk in het ventiel en houdt u deze vast.

Blazen in gaten en op smalle plaatsen

Optioneel accessoire

Aanbevolen mondstukken

— Set lange mondstukken

Verwijder stof uit kleine gaatjes en op smalle plaatsen. De lengte van de mondstukken kan naar wens worden aangepast.

Bevestig de lange mondstukken R en F aan elkaar voor een groter mondstuklengte, bijvoorbeeld om ankerboutgaten op de grond schoon te blazen.

▶ Fig.34

Gebruik alleen het lange mondstuk R als u een kleinere mondstuklengte wilt, bijvoorbeeld om vuil uit gaten in een muur weg te blazen.

▶ Fig.35

ALET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

Blazen op smalle plaatsen

Optioneel accessoire

Aanbevolen mondstukken

— Flexibel mondstuk 6

Blaas stof uit moeilijk bereikbare plaatsen. Zeer effectief bij het schoonmaken van de motor en het verwijderen van stof uit het interieur van een auto of de behuizing van een computer.

Richt het mondstuk onder een hoek binnen aanraakafstand en blaas heen en weer om achtergebleven stof te verwijderen. Verander de hoek van het mondstuk tijdens het blazen om gemakkelijker de moeilijkere stukjes vuil en stof eruit te blazen.

▶ Fig.36

A LET OP: Gebruik persoonlijke-beschermingsmiddelen zoals een stofmasker en oogbescherming.

KENNISGEVING: Voorkom dat de luchtventilatieopeningen rondom het uiteinde van de flexibele slang worden afgedekt. Anders kunnen plotseling geluid en trillingen worden veroorzaakt, en kunnen de prestaties van het gereedschap worden beïnvloed.

▶ Fig.37: 1. Luchtventilatieopeningen

Plastic opblaasbare voorwerpen laten leeglopen

Optioneel accessoire

KENNISGEVING: De uitlaatlucht stroomt door de uitblaasopening van het gereedschap. Blaas de uitlaatlucht niet achter een muur, boven een plafond of in een verborgen ruimte van een gebouw.

KENNISGEVING: Voorkom dat opblaasbare voorwerpen leeglopen onder natte en stoffige omstandigheden aangezien water, stof en soortgelijke externe substanties op oppervlakken kunnen binnendringen in de motor en schade aan het gereedschap kunnen veroorzaken. Maak opblaasbare voorwerpen eerst grondig schoon en droog voordat u ze leeg laat lopen.

KENNISGEVING: Laat het gereedschap nooit onbeheerd achter tijdens het laten leeglopen van een opblaasbaar voorwerp. Als de motor continu blijft draaien nadat het leeglopen klaar is, kan dat leiden tot oververhitting.

Aanbevolen mondstukken en hulpstukken

— Leegloopslang
— Mondstuk met knijpventiel
— Rubber hulpstuk 20 - 30
— Rubber hulpstuk 65

Laat opblaasbare voorwerpen leeglopen met behulp van de juiste mondstukken afhankelijk van uw voorkeuren en toepassingen.

1. Breng een mondstuk of rubber hulpstuk aan op de leegloopslang.

2. Vervang het stofrooster op de aanzuigopening van het gereedschap door de leegloopslang.

3. Steek de punt van het mondstuk in het ventiel of plaats het hulpstuk over het ventiel van het opblaasbare voorwerp, en knijp de trekkerschakelaar in om het leeglopen te starten.
4. Wanneer het opblaasbare voorwerp bijna volledig leeggelopen is, laat u de trekkerschakelaar langzaam los om het afzuigvolume te verlagen.
5. Nadat de luchtstroom is gestopt, verwijdert u het mondstuk of hulpstuk uit of vanaf het ventiel en sluit u vervolgens het ventiel.

Bij gebruik van het mondstuk met knijpventiel

▶ Fig.38

Bij gebruik van het rubber hulpstuk 20 - 30

▶ Fig.39

Bij gebruik van het rubber hulpstuk 65

▶ Fig.40

ONDERHOUD

ALET OP: Zorg altijd dat het gereedschap is uitgeschakeld en de accu ervan is verwijderd alvorens te beginnen met onderhoud of inspectie.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparaties, overig onderhoud en afstellingen te worden uitgevoerd door een door Makita erkend servicecentrum of het fabrieksservicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

KENNISGEVING: Gebruik nooit benzine, was-benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt.

Schoonmaken

De behuizing schoonmaken

Maak de behuizing van het gereedschap regelmatig schoon met een droge doek of een in zeepwater bevochtigde doek.

De mondstukken schoonmaken

Verwijder voor en na elk gebruik deeltjes en stof die de openingen van mondstukken kunnen verstoppen.

Het filter aanbrengen en verwijderen

⚠ LET OP: Verzeker u na het schoonmaken van het filter ervan dit weer in de juiste positie aan te brengen.

Maak het filter regelmatig schoon aangezien het gebruik van een verstopt filter kan leiden tot slechte zuigprestaties.

1. Draai het stofrooster op de aanzuigopening aan de achterkant van de behuizing linksom om het stofrooster te verwijderen vanaf de behuizing. De twee vergrendelnokken op het stofrooster kunnen worden ontgrendeld door ze uit te lijnen met de geleidergroeven in de behuizing.
   ▶ Fig.41: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroeven
2. Haal het ronde sponsfilter B (grijs-zwart) uit de aanzuigopening.
   ▶ Fig.42: 1. Ronde sponsfilter B (grijs-zwart)

Verwijder niet het sponsfilter A (geel) dat dieper in de aanzuigopening zit omdat deze moet blijven zitten om de motor tegen beschadiging te beschermen.

1. Veeg en schud het stof met de hand van het ronde sponsfilter B af. Was af en toe het filter in water, spoel het en laat het goed drogen in de schaduw voordat u het weer gebruikt.

▶ Fig.44
▶ Fig.45

KENNISGEVING: Na het wassen in water, droogt u het ronde sponsfilter B voordat u het weer aanbrengt. Een onvoldoende gedroogd filter kan de levensduur van de motor verkorten.

KENNISGEVING: Was filters nooit in een wasmachine.

KENNISGEVING: Schrob of kras het filter niet met harde voorwerpen, zoals een borstel.

OPMERKING: Filter verslijten na verloop van tijd. Wij adviseren u enkele in reserve aan te houden.

1. Plaats het ronde sponsfilter B terug in de aanzuigopening. Verzeker u ervan dat de binnenranden van de aanzuigopening het ronde sponsfilter B vasthouden en dat er geen opening zit tussen het sponsfilter en de aanzuigopening.
   ▶ Fig.46: 1. Ronde sponsfilter B 2. Binnenranden
2. Breng het stofrooster weer aan op de aanzuigopening door de twee vergrendelnokken op het stofrooster uit te lijnen met de geleidergroeven in de behuizing. Draai daarna het stofrooster rechtsom om het op zijn plaats te vergrendelen.
   ▶ Fig.47: 1. Stofrooster 2. Vergrendelnokken 3. Aanzuigopening 4. Geleidergroeven

PROBLEMEN OPLOSSEN

Alvorens om reparatie te verzoeken, voert u eerst zelf een inspectie uit. Als u een probleem ondervindt dat niet in deze gebruiksaanwijzing wordt beschreven, mag u niet proberen het gereedschap uit elkaar te halen. Laat reparaties over aan een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-vervangingsonderdelen.

Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing
Motor loopt niet.	De aandrijving werkt niet goed.	Vraag uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor stopt na kort te hebben gedraaid.	Oververhitting. Stop met het gebruik van het gereedschap om het te laten afkoelen.
Het gereedschap haalt het maxi-mumluchtvolume niet.	De aandrijving werkt niet goed. Vraag uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
Abnormale trillingen: ➔ schakel onmiddellijk het gereedschap uit!	De aandrijving werkt niet goed. Vraag uw plaatselijke, erkende servicecentrum het gereedschap te repareren.
De motor kan niet stoppen: ➔ verwijder de accu onmiddellijk!	Elektrische of elektronische storing. Verwijder de accu en vraag uw plaatselijk erkende servicecentrum het gereedschap te repareren.

ALET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita-product dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijk letsel opleveren. Gebruik de accessoires of hulpstukken uitsluitend voor de aangegeven doeleinden.

Wenst u meer bijzonderheden over deze accessoires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Mondstuk 3
• Mondstuk 7
• Mondstuk 13
  • Groothoekmondstuk
  • Mondstuk met knijpventiel
  • Flexibel mondstuk 6
• Set lange mondstukken
  • Leegloopslang
  • Rubber hulpstuk 20 - 30
  • Rubber hulpstuk 65
• Filter C
  Haak

- Originele Makita accu's en acculaders

OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het product als standaard toebehoren. Deze kunnen van land tot land verschillen.

ESPECIFICACIONES
