GEBRUIKSAANWIJZING FZ5010R ELRO

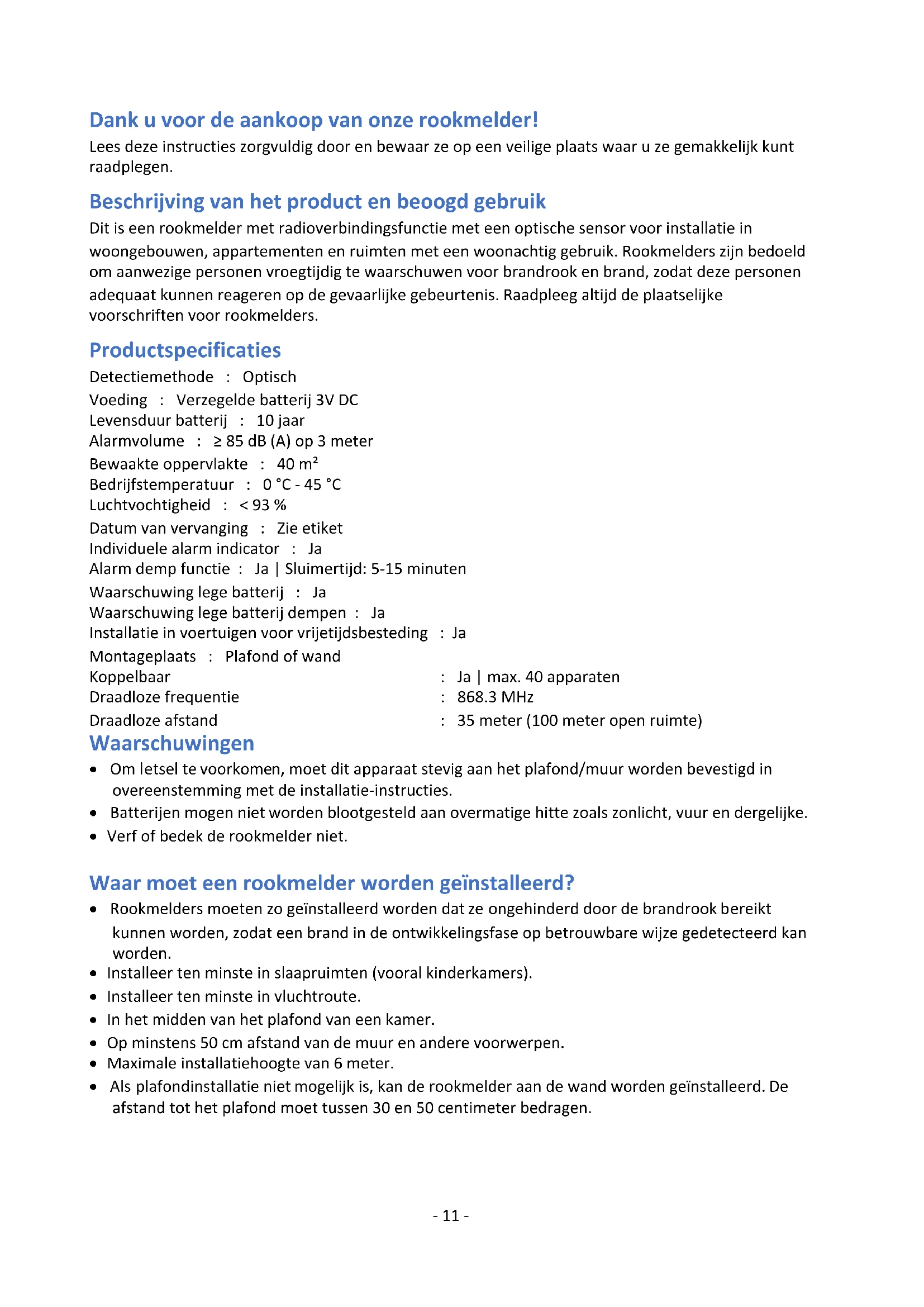

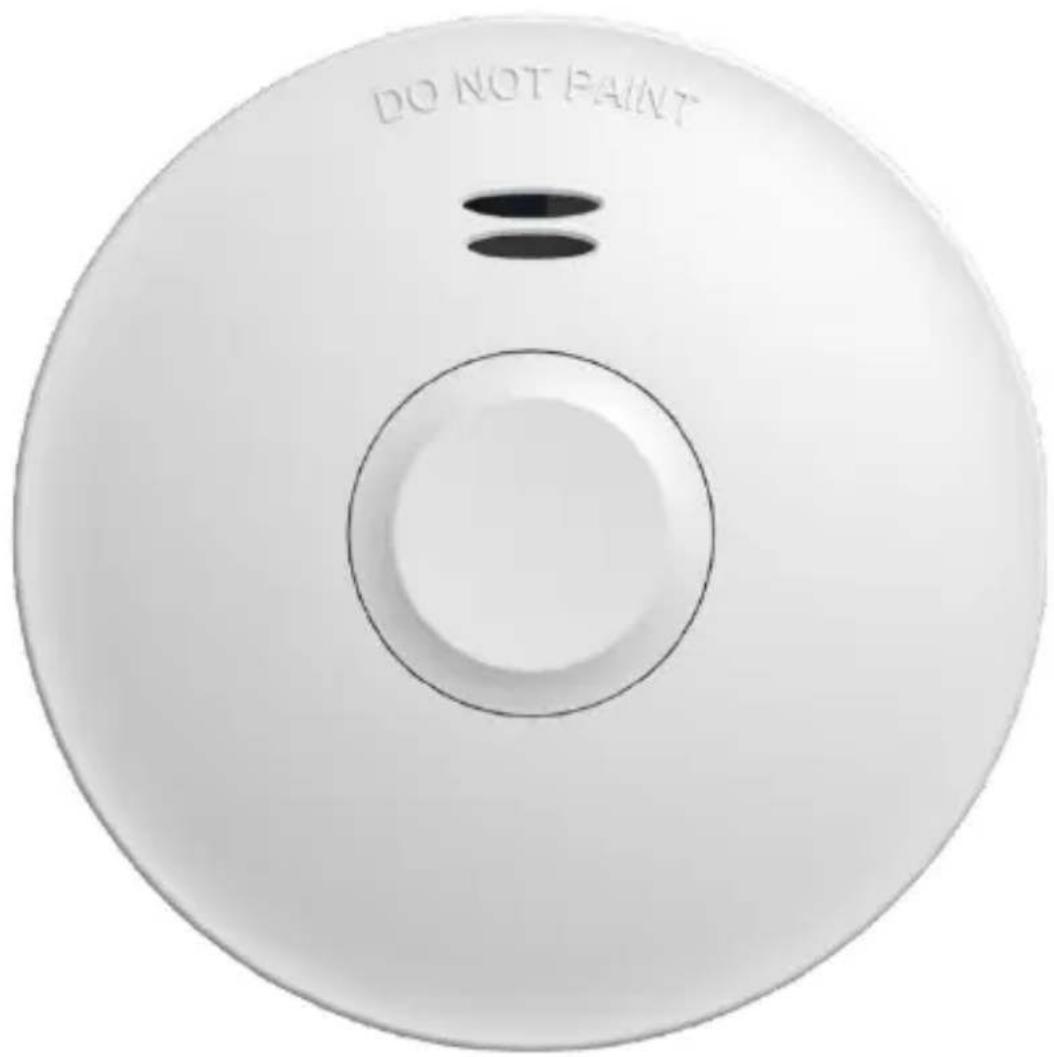

DoP: FZ5010R-01 22 FZ5010R Fire Safety EN 14604:2005 + AC:2008- 11 - Dank u voor de aankoop van onze rookmelder! Lees deze instructies zorgvuldig door en bewaar ze op een veilige plaats waar u ze gemakkelijk kunt raadplegen. Beschrijving van het product en beoogd gebruik Dit is een rookmelder met radioverbindingsfunctie met een optische sensor voor installatie in woongebouwen, appartementen en ruimten met een woonachtig gebruik. Rookmelders zijn bedoeld om aanwezige personen vroegtijdig te waarschuwen voor brandrook en brand, zodat deze personen adequaat kunnen reageren op de gevaarlijke gebeurtenis. Raadpleeg altijd de plaatselijke voorschriften voor rookmelders. Productspecificaties Detectiemethode : Optisch Voeding : Verzegelde batterij 3V DC Levensduur batterij : 10 jaar Alarmvolume : ≥ 85 dB (A) op 3 meter Bewaakte oppervlakte : 40 m² Bedrijfstemperatuur : 0 °C - 45 °C Luchtvochtigheid : < 93 % Datum van vervanging : Zie etiket Individuele alarm indicator : Ja Alarm demp functie : Ja | Sluimertijd: 5-15 minuten Waarschuwing lege batterij : Ja Waarschuwing lege batterij dempen : Ja Installatie in voertuigen voor vrijetijdsbesteding : Ja Montageplaats : Plafond of wand Koppelbaar : Ja | max. 40 apparaten Draadloze frequentie : 868.3 MHz Draadloze afstand : 35 meter (100 meter open ruimte) Waarschuwingen

• Om letsel te voorkomen, moet dit apparaat stevig aan het plafond/muur worden bevestigd in overeenstemming met de installatie-instructies.

• Batterijen mogen niet worden blootgesteld aan overmatige hitte zoals zonlicht, vuur en dergelijke.

• Verf of bedek de rookmelder niet. Waar moet een rookmelder worden geïnstalleerd?

• Rookmelders moeten zo geïnstalleerd worden dat ze ongehinderd door de brandrook bereikt kunnen worden, zodat een brand in de ontwikkelingsfase op betrouwbare wijze gedetecteerd kan worden.

• Installeer ten minste in slaapruimten (vooral kinderkamers).

• Installeer ten minste in vluchtroute.

• In het midden van het plafond van een kamer.

• Op minstens 50 cm afstand van de muur en andere voorwerpen.

• Maximale installatiehoogte van 6 meter.

• Als plafondinstallatie niet mogelijk is, kan de rookmelder aan de wand worden geïnstalleerd. De afstand tot het plafond moet tussen 30 en 50 centimeter bedragen.- 12 - Waar een rookmelder instaleren in ruimtes met speciale geometrie?

• Gangen met een maximale breedte van 3m: Max. 15m tussen 2 rookmelders. Max. 7,5m tot de voorkant van de galerij en rookmelders aan randen/kruisingen van gangen.

• Kamers met schuine plafonds: - Als de helling van het plafond > 20° ten opzichte van de horizontaal is: Rookmelders moeten op minimaal 0,5 m en maximaal 1 m van de bovenkant van het plafond worden geïnstalleerd. - Gedeeltelijke dakhellingen: Als het vlakke plafond ≤ 1m breed is, beschouwen als plafondhelling is van > 20°. Als het vlakke plafond > 1 m breed is, beschouwen als vlak plafond.

• Ruimten met onderverdeelde plafonds: - Hoogte van de onderverdelingen is ≤ 0,2 m: Balken buiten beschouwing; rookmelder mag zowel op de balken als op het plafond worden aangebracht. - Hoogte van de onderverdelingen is > 0,2 m en oppervlakte van plafondpanelen > 36 m²: Rookmelder moet in elk plafondpaneel worden geïnstalleerd. - Hoogte van de onderverdelingen > 0,2 m en oppervlakte van de plafondpanelen ≤ 36 m²: Individueel plafond zonder overweging. Waar geen rookmelder te installeren

• In een omgeving met een hoog risico op tocht (bijv. in de buurt van airconditioning, ventilatoren en ventilatieopeningen). De luchtbeweging kan de penetratie van brandrook in de rookmelder belemmeren.

• Ruimten waar regelmatig verbranding optreedt, zoals keukens.

• Ruimten met een hoge luchtvochtigheid, zoals badkamers, of in de buurt van apparaten zoals vaatwassers of wasmachines. Activering (zie pagina 1_A-B)

• Voordat u de rookmelder in gebruik neemt, is het belangrijk om deze te activeren en te testen.

• Gebruik een schroevendraaier om de activeringsschakelaar naar “B = ON” te duwen, aan de voorzijde licht heel even een rode led op.

• Test de correcte activering van uw rookmelder door enkele seconden op de testknop te drukken, u hoort het testsignaal, de rookmelder functioneert zoals het zou moeten.

• Zet vervolgens de schakelaar terug naar de “A” positie.

• De rookmelder wordt opnieuw automatisch geactiveerd door hem op de montageplaat te plaatsen en naar links te draaien, 2 kunststof haken op de montageplaat zetten de schakelaar in de “B = ON” positie. Waarschuwing - 10 jaar na activatie vervangen: _ _ - _ _ - _ _ _ _ - Als het testsignaal niet te horen is, mag de rookmelder niet worden gebruikt! Meerdere rookmelders onderling koppelen (zie pagina 1)

1. Kies één rookmelder als master rookmelder.

2. Zet uw master rookmelder in de verbindingsmodus door 3 keer snel op de testknop te drukken.

3. De rode LED (voorkant) zal oplichten, gevolgd door de blauwe LED (achterkant). Dit geeft aan dat

de rookmelder in de verbindingsmodus is gezet, waarin deze 30 seconden blijft staan.

4. Zet de volgende rookmelder in de verbindingsmodus door snel 3 keer op de testknop te drukken.

5. De rode LED (voorkant) zal oplichten, gevolgd door de groene LED (achterkant). Dit geeft aan dat

de rookmelders met elkaar verbonden zijn.- 13 -

6. Herhaal stap 1 t/m 5 voor het aansluiten van meer rookmelders. Let erop dat u altijd dezelfde

hoofdrookmelder gebruikt!

7. Test of de uw rookmelders succesvol zijn aangesloten door op de testknop van een willekeurig

apparaat te drukken totdat deze piept. De rode LED van alle aangesloten apparaten zal gedurende vijf minuten tweemaal per seconde knipperen. Let op! De gekoppelde melders zullen geen alarmsignaal geven bij de test. Aansluiting resetten

1. Koppel de rookmelder die u wilt resetten los door deze van de montageplaat te verwijderen, of

door de activeringsschakelaar met een schroevendraaier naar “A” te duwen.

2. Houd de testknop ingedrukt en activeer de rookmelder opnieuw door de activeringsschakelaar

naar “B = ON” te duwen.

3. Houd de testknop ingedrukt terwijl de LED rood oplicht en laat hem los wanneer de LED uitgaat.

4. Druk op de testknop wanneer de LED weer oplicht.

5. De LED zal beginnen te knipperen om aan te geven dat het netwerk wordt gewist.

6. Wanneer de LED uit gaat, is de verbinding met succes gewist.

7. Herhaal stap 1 t/m 6 voor het ontkoppelen van meer rookmelders.

Montage (zie pagina 1_ A-B-C)

• Plaats de montageplaat op de gewenste installatieplaats en markeer waar de gaten geboord moeten worden.

• Boor twee gaten met een diameter van 5 millimeter.

• Duw de plastic pluggen in de gaten.

• Steek de schroeven in de montageplaat en draai ze stevig vast in de pluggen.

• Plaats de rookmelder op de montageplaat en zet hem vast door hem met de klok mee te draaien.

• Test de goede werking van uw rookmelder door op de testknop te drukken. Als er geen geluid wordt gegenereerd, functioneert de rookmelder niet goed en mag deze niet worden gebruikt! Alarm dempen Wanneer de rookmelder rook heeft gedetecteerd en overgaat in de alarmmodus, kunt u het alarm minimaal 5 minuten en maximaal 15 minuten dempen door op de testknop te drukken. Daarna wordt het rookalarm automatisch gereset en keert het terug naar de normale werkingsmodus. Als er nog steeds verbrandingsdeeltjes in de lucht aanwezig zijn, schakelt de rookmelder weer over naar de alarmmodus. WAARSCHUWING: Voordat u de alarm-dempfunctie gebruikt, moet u altijd de oorzaak van het alarm vaststellen en nagaan of de omstandigheden veilig zijn. Batterij bijna leeg Wanneer de batterij bijna leeg is, geeft de rookmelder dit aan met een repeterend piepsignaal en een flits gedurende ongeveer 30 dagen. WAARSCHUWING: Deze rookmelder is uitgerust met een niet- vervangbare batterij. Wanneer deze waarschuwing zich voordoet, vervang het apparaat dan zo snel mogelijk! Het akoestische waarschuwingssignaal dat de batterij bijna leeg is, kan gedurende tien uur worden gedempt door op de testknop te drukken. De rookmelder werkt nog steeds en is in staat rook te detecteren wanneer hij in deze modus staat. Storingswaarschuwingsmodus Wanneer de rookmelder niet naar behoren functioneert, schakelt hij over op de storingswaarschuwingsmodus. Probeer de rookmelder te reinigen (zie paragraaf onderhoud) of vervang de rookmelder!- 14 - Onderhoud

• Test deze rookmelder wekelijks op een correcte werking met behulp van de testfaciliteit. Als de rookmelder correct functioneert, zal hij een luide pieptoon produceren. In verband met het volume van het alarm moet u tijdens het testen altijd op armlengte afstand van het apparaat gaan staan. Als de rookmelder geen geluidssignaal geeft, moet de rookmelder onmiddellijk worden vervangen!

• Maak de rookmelder minstens één keer per maand schoon om vuil, stof of puin te verwijderen. Gebruik een stofzuiger met een zachte borstel en stofzuig alle zijkanten en afdekkingen van de rookmelder. Maak de rookmelder niet open om hem van binnen schoon te maken.

• Probeer deze rookmelder niet te repareren. Als de rookmelder een beschadiging vertoont die te maken heeft met zijn functionaliteit, moet hij worden vervangen!

• Problemen oplossen: Vals alarm wordt vaak veroorzaakt door stof of stoom.

Werking Visueel (rode led) Akoestisch (pieptoon) Beschrijving Normal 1 x per 40 seconden Geen Rookmelder functioneert naar behoren Test 1 x per seconde (3 x) / pauze van 1,5 seconden 1 x per seconde (3 x) / pauze van 1,5 seconden Rookmelder wordt getest Alarm (hoofdmelder) 1 x per seconde (3 x) / pauze van 1,5 seconden 1 x per seconde (3 x) / pauze van 1,5 seconden Rookmelder heeft rook gedetecteerd Alarm (gekoppelde melder) Geen 2 x per seconden Gekoppelde rookmelder heeft rook gedetecteerd Alarm dempen 1 x per 8 seconden Geen Rookmelder is gedempt Waarschuwing lege batterij 1 x per 40 seconden 1 x per 40 seconden Batterij bijna leeg Waarschuwing lege batterij gekoppelde rookmelder 1 x per 3 uur 1 x per 3 uur Batterij van gekoppelde rookmelder is bijna leeg Waarschuwing lege batterij dempen Geen Geen Lege batterijwaarschuwing is gedempt Storingswaarschuwing Geen 1 x per 40 seconden Rookmelder functioneert niet goed

Recycling en verwijdering Het WEEE-symbool betekent dat dit product en de batterijen gescheiden van ander huishoudelijk afval moeten worden verwerkt. Breng ze aan het einde van hun levensduur naar een aangewezen afvalverzamelpunt in uw omgeving om een veilige verwijdering of recycling te garanderen. Bescherm het milieu, de menselijke gezondheid en de natuurlijke hulpbronnen! Door de CE-markering op een product aan te brengen, verklaart de fabrikant dat het product aan alle wettelijke vereisten voor CE-markering voldoet en in de hele EER kan worden verkocht.

Service en contact Om ervoor te zorgen dat wij onze klanten zo snel mogelijk de best mogelijke service kunnen bieden, vragen wij u rekening te houden met het volgende: Voor vragen over installatie, gebruik of bediening van dit product:

• Ga naar www.elro.eu om snel een antwoord op uw vraag te krijgen. Hier vindt u antwoorden op veel gestelde vragen, en de meest recente versie van een product handleiding.
