GEBRUIKSAANWIJZING Nova Up 180 MNA DAB

GEBRUIKS - EN ONDERHOUDSAANWIJZINGEN

INSTALLATIONS - OCH UNDERHÅLLSANVISNING

INSTRUCTIUNI PENTRU INSTALARE ŞI ÎNTRETINERE

NÁVOD NA INŠTALÁCIU A ÚDRŽBU

JRENGIMO IR PRIEŽIŪROS INSTRUKCIJOS

Wij, DAB Pumps S.p.A. - Via M.Polo, 14 - Mestrino (PD) - Italy, verklaren onder eigen verantwoordelijkheid dat het product waarop deze verklaring betrekking heeft conform de volgende richtlijnen en normen is:

(SE) EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

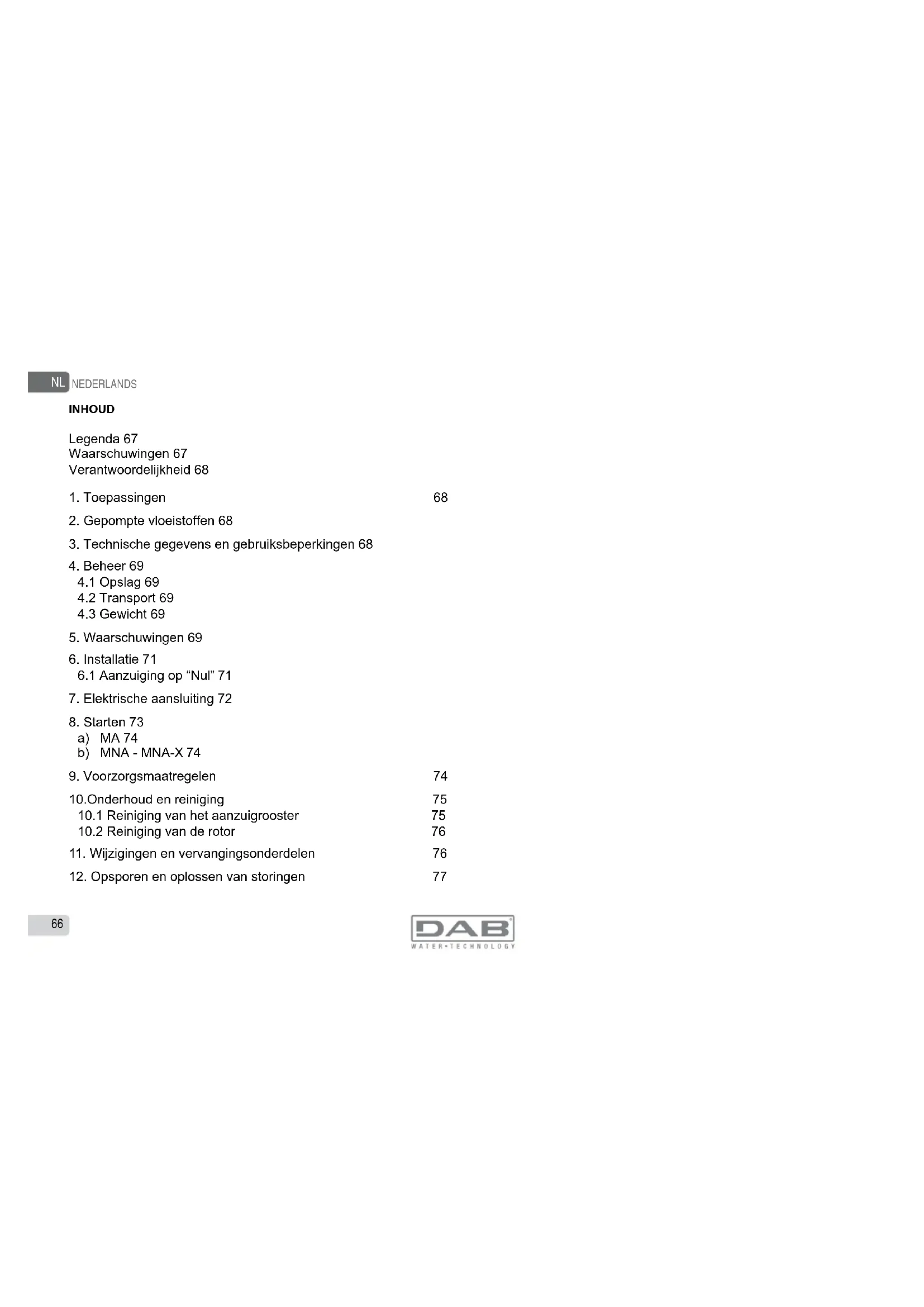

Verantwoordelijkheid 68

1. Toepassingen 68

2. Gepompte vloeistoffen 68

3. Technische gegevens en gebruiksbeperkingen 68

4. Beheer 69

4.1 Opslag 69

4.2 Transport 69

4.3 Gewicht 69

1. Waarschuwingen 69

2. Installatie 71

6.1 Aanzuiging op "Nul" 71

1. Elektrische aansluiting 72

2. Starten 73

a) MA 74

b) MNA - MNA-X 74

1. Voorzorgsmaatregelen 74

2. Onderhoud en reiniging 75

10.1 Reiniging van het aanzuigrooster 75

10.2 Reiniging van de rotor 76

1. Wijzigingen en vervangingsonderdelen 76

2. Opsporen en oplossen van storingen 77

LEGENDA

In deze publicatie zijn de volgende symbolen gebruikt:

Situatie met algemeen gevaar. Het niet in acht nemen van de voorschriften die na dit symbool volgen kan persoonlijk letsel of materiële schade tot gevolg hebben.

WAARSCHUWINGEN

Alvorens de installatie uit te voeren moet deze documentatie aandachtig worden doorgelezen.

De installatie en de werking moeten plaatsvinden conform de veiligheidsvoorschriften van het land waar het product wordt geïnstalleerd. De hele operatie moet worden uitgevoerd volgens de regels der kunst.

Veronachtzaming van de veiligheidsvoorschriften heeft tot gevolg dat elk recht op garantie komt te vervallen, afgezien nog van het feit dat het gevaar oplevert voor de gezondheid van personen en beschadiging van de apparatuur.

Gespecialiseerd personeel

Het is aan te raden de installatie te laten uitvoeren door bekwaam en gekwalificeerd personeel, dat voldoet aan de technische eisen die worden gesteld door de specifieke normen op dit gebied.

Met gekwalificeerd personeel worden diegenen bedoeld die gezien hun opleiding, ervaring en training, alsook vanwege hun kennis van de normen, voorschriften en verordeningen inzake ongevallenpreventie en de bedrijfsomstandigheden, toestemming hebben gekregen van

degene die verantwoordelijk is voor de veiligheid van de installatie om alle nodige handelingen te verrichten, en hierbij in staat zijn gevaren te onderkennen en te vermijden.

(Definitie van technisch personeel IEC 364)

Het apparaat is niet bedoeld voor gebruik door personen (waaronder kinderen) met lichamelijke, sensoriële en mentale beperkingen of die onvoldoende ervaring of kennis ervan hebben, tenzij zij bij het gebruik van het apparaat onder toezicht staan van, of geïnstrueerd worden door iemand die verantwoordelijk is voor hun veiligheid. Op kinderen moet toezicht gehouden worden om er zeker van te zijn dat zij niet met het apparaat spelen.

Veiligheid

Het gebruik is uitsluitend toegestaan als de elektrische installatie is aangelegd met de veiligheidsmaatregelen volgens de normen die van kracht zijn in het land waar het product geïnstalleerd is.

De voedingskabel mag nooit worden gebruikt om de pomp aan te vervoeren of te verplaatsen.

Haal de stekker nooit uit het stopcontact door aan de kabel te trekken.

Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant of diens erkende technische assistentiedienst, om elk risico te vermijden

Het niet in acht nemen van de waarschuwingen kan gevaarlijke situaties veroorzaken voor personen of voorwerpen, en doet de garantie op het product vervallen.

VERANTWOORDELIJKHEID

De fabrikant is niet aansprakelijk voor de goede werking van de elektropompen of eventuele schade die hierdoor wordt veroorzaakt, indien zijn onklaar gemaakt of gewijzigd worden en/of als zij gebruikt worden buiten het aanbevolen werkveld of in strijd met andere voorschriften die in deze handleiding worden gegeven. Hij aanvaardt verder geen enkele aansprakelijkheid voor mogelijke onnauwkeurigheden in deze instructiehandleiding, als deze te wijten zijn aan druk- of overschrijffouten. Hij behoudt zich het recht voor om alle wijzigingen aan de producten aan te brengen die hij noodzakelijk of nuttig acht, zonder de essentiële kenmerken ervan aan te tasten.

1. TOEPASSINGEN

De pompen van de serie NOVA UP zijn dompelpompen die ontworpen en gebouwd zijn voor het pompen van troebel water zonder vezels, voornamelijk voor huishoudelijk gebruik voor vaste toepassingen, met handbediende of automatische werking, zoals het droogpompen van kelders en garages die onder water gelopen zijn, het leegpompen van inspectieputten, het leegpompen van regenwaterputten of infiltraties die afkomstig zijn van regengoten enz. Dankzij hun compacte, goed te hanteren vorm kunnen deze pompen ook worden gebruikt als draagbare pompen voor bijzondere toepassingen in noodgevallen, zoals het oppompen van water uit tanks of rivieren, het leegpompen van zwembaden en fonteinen of van afgravingen en onderdoorgangen. De pomp is ook geschikt voor tuinieren en hobby's in het algemeen.

Volgens de normen voor ongevallenpreventie die op dit gebied van kracht zijn, mogen deze pompen niet worden gebruikt in zwembaden, vijvers, bassins waar

zich mensen bevinden, of voor het pompen van koolwaterstoffen (benzine, gasolie, stookolie, oplosmiddelen enz.).

2. GEPOMPTE VLOEISTOFFEN

	NOVA UP
Schoon water: ●
Regenwater: ●
Grijs afvalwater: ●
Zwart afvalwater:
Ongezuiverd verontreinigd water dat vaste vo-orwerpen met lange vezels bevat:
Fonteinwater: ●
Water van rivieren of meren: ●

• Voedingsspanning: zie het plaatje met elektriciteitsgegevens
• Vertraagde lijnzekeringen: waarden bij benadering (ampère)

Model Lijnzekeringen 220-240V 50Hz
NOVA UP 600MA/MNA	4
NOVA UP 300MA/MNA	2

• Beschermingsgraad van de motor: IP68
• Beschermingsklasse: F
  • Opslagtemperatuur: -10°C +40°C

• Temperatuurbereik van de vloeistof: van 0 °C tot 35 °C volgens EN 60335-2-41 voor huishoudelijk gebruik

• Maximale onderdompeling: 7 m (met kabel van 10 meter)
  • Max. korrelgrootte: 10 mm

Model	P1 (W)	Ampere (A)	Volt (V)	Hz	H max (m)	Max. flow (m3/h)
NOVA UP 180MA - MNA	260	1,2 220-240	50 5 7,5
NOVA UP 300MA - MNA	380	1,5 220-240	50 7 9,9
NOVA UP 600MA - MNA	770	3,5 220-240	50 9,5 13,8
NOVA UP 300MNA “X”	380	1,5 220-240	50 7 8,4
NOVA UP 600MNA “X”	770	3,5 220-240	50 9,5 11,7

Model	Minimum aanzuig-hoogte	Max.korrelgrootte
NOVA UP 180MA - MNA	60 mm5 mm (zonder filter)	10 mm
NOVA UP 300MA - MNA
NOVA UP 600MA - MNA	70 mm5 mm (zonder filter)
NOVA UP 300MNA “X”	70 mm
NOVA UP 600MNA “X”	80 mm

Als de pomp geen ondersteuning heeft kan hij het gewicht van de leidingen niet dragen; dit gewicht moet derhalve op een andere manier worden ondersteund.

4. BEHEER

4.1 Opslag

Alle pompen moeten worden opgeslagen in een overdekte, droge ruimte met een zo mogelijk constante luchtvochtigheid, zonder trillingen en stof.

Ze worden geleverd in hun oorspronkelijke verpakking, waarin ze tot aan het moment van installatie moeten blijven.

4.2 Transport

Voorkom dat er onnodig tegen de producten wordt gestoten en gebotst.

4.3 Gewicht

Het totale gewicht van de elektropomp staat vermeld op de sticker op de verpakking.

5. WAARSCHUWINGEN

• Het gebruik in kelders, souterrains, enz. is alleen toegestaan als de elektrische installatie voldoet aan de veiligheidsvoorschriften van de geldende normen.
• De pomp heeft een handvat voor het vervoer, dat ook kan worden gebruikt om de pomp in diepe putten of afgravingen te laten zakken met behulp van een koord.

NL NEDERLANDS

NOOKOK Afbeelding 1

De pompen mogen nooit vervoerd of opgetild worden aan hun voedingskabel, en ze mogen nooit werken terwijl ze aan deze kabel opgehangen zijn.

• Bij eventuele schade aan de voedingskabel moet deze worden vervangen, niet worden gerepareerd. Er moet dus gebruik worden gemaakt van gespecialiseerd en gekwalificeerd personeel, dat voldoet aan de eisen die worden gesteld door de geldende normen.
• Het is wenselijk dat ook alle elektrische reparaties worden verricht door gekwalificeerd personeel; als deze reparaties

slecht worden uitgevoerd, kunnen ze schade en ongevallen tot gevolg hebben.

• De pomp mag nooit droog draaien.
• De fabrikant is niet verantwoordelijk voor een niet goed werkende pomp als deze onklaar gemaakt of gewijzigd is.
• Op het pomphuis zit een ontluchtingsopening om eventuele cavitatieverschijnselen te voorkomen bij het starten van de pomp. Tijdens de werking van de pomp is het dus normaal dat door deze opening een kleine hoeveelheid water naar buiten komt.

Afbeelding 2

- De afdichting bevat een niet-giftig smeermiddel, dat echter de eigenschappen van het water kan aantasten (als het gaat om zuiver water) in het geval dat de pomp zou lekken.

6. INSTALLATIE

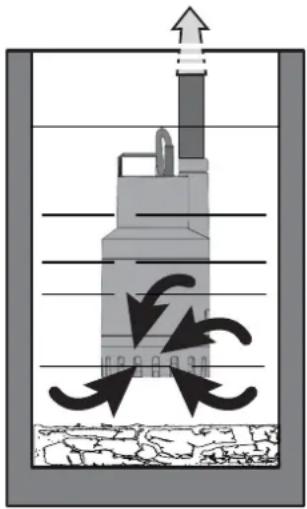

- Als er erg veel vuil aanwezig is op de bodem van de put waarin de pomp moet werken, is het wenselijk de pomp op een ondersteuning te zetten om te voorkomen dat het aanzuigrooster verstopt raakt.

• Geadviseerd wordt om leidingen te gebruiken met een binnendiameter van 30 mm, om mindere prestaties van de pomp en de kans op verstoppingen te vermijden
• Dompel de pomp helemaal onder in het water
• Zorg ervoor dat de put waarin hij geplaatst wordt minstens de afmetingen heeft die in de volgende tabel worden vermeld:

	Basisafmetingen (mm)	Hoogte (mm)
NOVA UP 180 - 300 400x400 560
NOVA UP 600 400x400 600

- De maten van de put moeten altijd ook afgestemd zijn op de arriverende hoeveelheid water en het pompdebiet, om te voorkomen dat de motor te veelvuldig moet starten

De pomp moet worden geïnstalleerd in verticale positie!

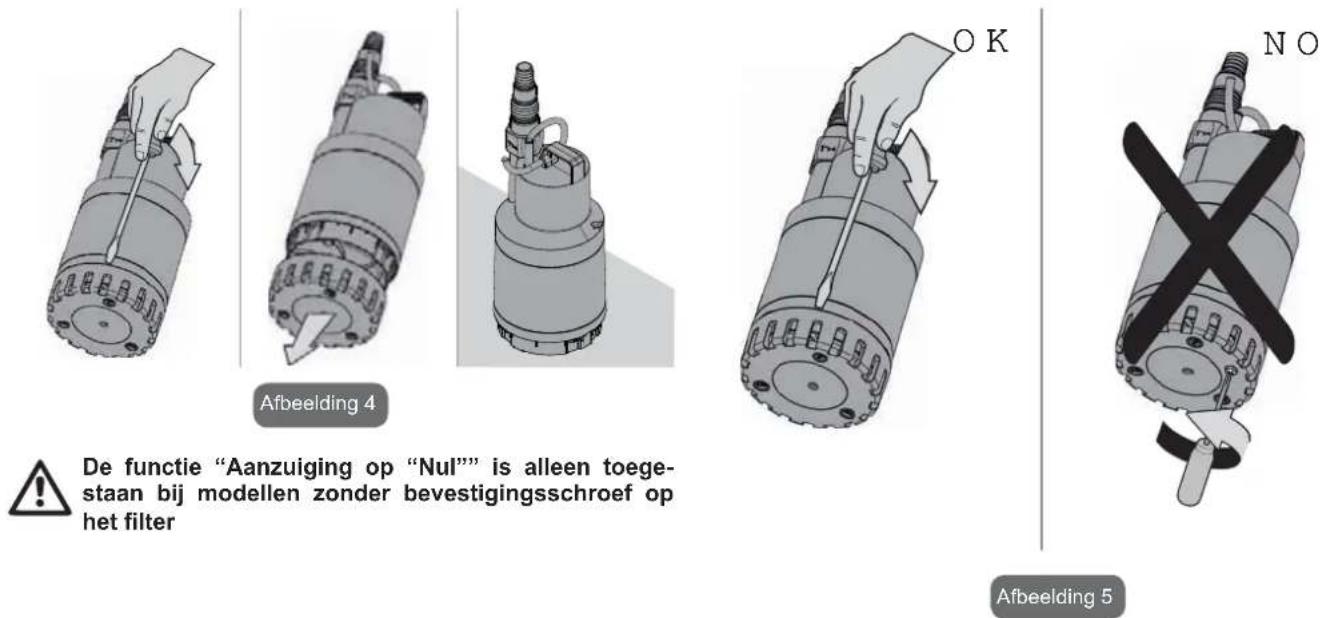

Bij de modellen waar dit is toegestaan is het mogelijk het minimum aanzuigniveau te verlagen (zie hoofdstuk 3) door het filter te verwijderen zoals op de afbeelding.

NL NEDERLANDS

De functie "Aanzuiging op "Nul"' is alleen toegestaan bij modellen zonder bevestigingsschroef op het filter

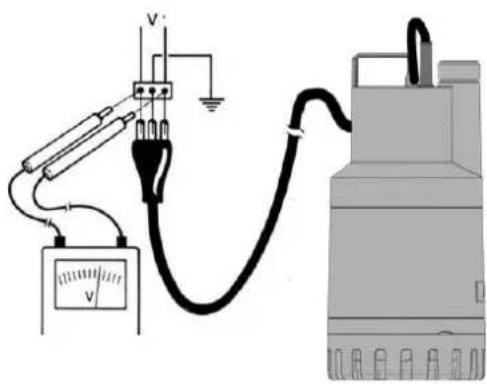

Neem altijd de veiligheidsvoorschriften in acht! Verzeker u ervan dat de netspanning overeenstemt met de spanning die vermeld staat op het typeplaatje, en DAT ER EEN GOEDE AARDING MOGELIJK IS

• Geadviseerd wordt vaste pompstations te voorzien van een aardlekschakelaar met een afschakelstroom van minder dan 30 mA
• Monofasemotoren zijn voorzien van een ingebouwde thermische-ampèrometrische bescherming en mogen direct op het elektriciteitsnet worden aangesloten. NB: als de motor overbelast wordt, stopt hij automatisch. Nadat hij afgekoeld is, start hij automatisch weer zonder dat er een handmatige ingreep nodig is
• De voedingskabel niet beschadigden of insnijden. Gebeurt dit toch, laat de kabel dan repareren en vervangen door gespecialiseerd en gekwalificeerd personeel.

NEDERLANDS

NL

Gebruik afhankelijk van de installatie voedingskabels van het type H05 RN-F voor gebruik binnenshuis en van type H07 RN-F voor gebruik buitenshuis (≥10 m), compleet met stekker. Voor voedingskabels zonder stekker, gebruik een uitschakelmechanisme van de netvoeding (bv. een magneetschakelaar) met een afstand tussen de contacten van minstens 3 mm voor iedere pool.

De lengte van de voedingskabel die op de pomp aanwezig is beperkt de maximale dompeldiepte bij het gebruik van de pomp zelf.

8. STARTEN

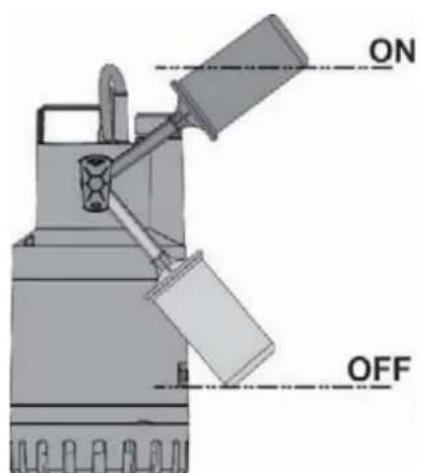

De modellen met vlotterschakelaar worden automatisch ingeschakeld wanneer het waterpeil stijgt (a). Elektropompen zonder vlotter worden handmatig ingeschakeld door een schakelaar vóór de aansluiting (niet meegeleverd) (b).

NL NEDERLANDS

a) MA

ON OFF

Afbeelding 7

	Niveau Aan (cm)	Niveau Uit (cm)	Verschil AAN- UIT(cm)
NOVA UP MA 300-180	29 12 17
NOVA UP MA 600	33 16 17

b) MNA - MNA-X

• BEVRIEZINGSGEVAAR: wanneer de pomp inactief blijft bij een temperatuur onder 0 °C, moet worden nagegaan of er geen water achtergebleven is dat, als het bevriest, barsten veroorzaakt in de kunststof onderdelen.
• Als de pomp gebruikt is met stoffen die de neiging hebben zich af te zetten, moet hij na het gebruik worden afgespoeld met een krachtige straal water, om te voorkomen dat er bezinksels of korsten ontstaan die ertoe zouden kunnen leiden dat de prestaties van de pomp worden verminderd.
• Verzeker u ervan dat de vlotterschakelaar tijdens de werking niet tegen de wanden van de put komt.
• Verzeker u ervan dat het UIT-niveau niet te dicht bij het aanzuigrooster ligt, hoogte vanaf de onderkant van het filter minstens 60/70 mm.

10. ONDERHOUD EN REINIGING

Bij de normale werking vereist de elektropomp geen enkel onderhoud. De elektropomp mag uitsluitend worden gedemonteerd door gespecialiseerd en gekwalificeerd personeel, dat voldoet aan de eisen die worden gesteld door de specifieke normen op dit gebied. In ieder geval mogen alle reparaties en onderhoudswerkzaamheden pas worden uitgevoerd nadat de pomp is afgekoppeld van het voedingsnet.

Verzeker u er bij het starten van de pomp altijd van dat het aanzuigfilter gemonteerd is, zodat er geen gevaar of mogelijkheid bestaat van toevallige aanraking van de bewegende onderdelen. Als de elektropomp gebruikt is met stoffen die de neiging hebben zich af te zetten, moet hij na het gebruik worden afgespoeld met een krachtige straal water.

10.1 Reiniging van het aanzuigrooster

• De elektrische voeding van de pomp uitschakelen.
• De pomp aftappen.
• Op modellen waar de bevestigingsschroef aanwezig is, deze losschroeven op het filter (Afb.9).
• Het aanzuigrooster losmaken door een schroevendraaier tussen de pompmantel en het aanzuigrooster te steken en hem laten draaien (Afb.10).
• Het aanzuigrooster verwijderen (Afb.11).
• Het aanzuigrooster reinigen en weer terugplaatsen.

10.2.Reiniging van de rotor

• De elektrische voeding van de pomp uitschakelen.
• Op modellen waar de bevestigingsschroef aanwezig is, deze losschroeven op het filter (Afb.9).
• Het aanzuigrooster losmaken door een schroevendraaier tussen de pompmantel en het aanzuigrooster te steken en hem te draaien (Afb.10).
• Het onderste deel verwijderen (Afb.11).
• Het membraan verwijderen en schoonmaken.
• De pomp afwassen met schoon water om vuil dat mogelijk tussen de motor en de pompmantel zit te verwijderen.
• De rotor schoonmaken
• Controleren of de rotor vrij kan draaien.
• De onderdelen in elkaar zetten door de demontagewerkzaamheden omgekeerd uit te voeren

11. WIJZIGINGEN EN VERVANGINGSONDERDELEN

Elke wijziging waarvoor geen voorafgaande toestemming verkregen is, ontheft de fabrikant van iedere verantwoordelijkheid. Alle vervangingsonderdelen die worden gebruikt bij reparaties moeten originele onderdelen zijn, en alle accessoires moeten geautoriseerd zijn door de fabrikant, zodanig dat de maximale veiligheid van de machines en van de installaties waarop zij gemonteerd kunnen worden, wordt gewaarborgd.

Als de voedingskabel van dit apparaat beschadigd raakt, moet hij worden gerepareerd door gespecialiseerd personeel, om elk risico te vermijden.

1. OPSPOREN EN OPLOSSEN VAN STORINGEN

STORINGEN		CONTROLES(mogelijke oorzaken)	OPLOSSINGEN
1	De motor start niet en maakt geen geluiden	A. Controleren of er spanning op de motor staatB. De veiligheidszekeringen contro-lerenC. De schakelaar wordt niet geactiveerd door de vlotter	B. Hen vervangen als ze doorgebrand zijnC. - Nagaan of de vlotter vrij kan bewegen.- De diepte van de put vergroten
2	De pomp heeft geen debiet	A. Het aanzui-grooster of de leidingen zitten verstoptB. De rotor is versleten of zit verstoptC. De vereiste opstuwhoogte is hoger dan de prestaties die de pomp kan leveren	A. Verstoppingen opheffenB. De rotor vervangen of de ver-stopping opheffen
3	De pomp stopt niet	A. De schakelaar wordt niet gede-activeerd door de vlotter	A. Nagaan of de vlotter vrij kan bewegen

STORINGEN		CONTROLES(mogelijke oorzaken)	OPLOSSINGEN
4	Het debiet is onvoldoende	A. Nagaan of het aanzuigrooster niet gedeeltelijk verstopt zitB. Nagaan of de rotor of de persleiding niet gedeeltelijk verstopt zitten of aangekoekt zijnC. Controleren of de terugslagklep (in-dien aanwezig) niet gedeeltelijk verstopt zit	A. Eventuele verstop-pingen opheffenB. Eventuele verstop-pingen opheffenC. De terugslagklep grondig scho-onmaken
5	De pomp stopt na korte tijd te hebben gewerkt	A. De thermische/ ampéro-metri-sche beveiliging laat de pomp stoppen	A. Nagaan of de te pompen vloeistof geen te grote dichtheid heeft, want daardoor raakt de motor oververhitControleren of de temperatuur van het water niet te hoog is
