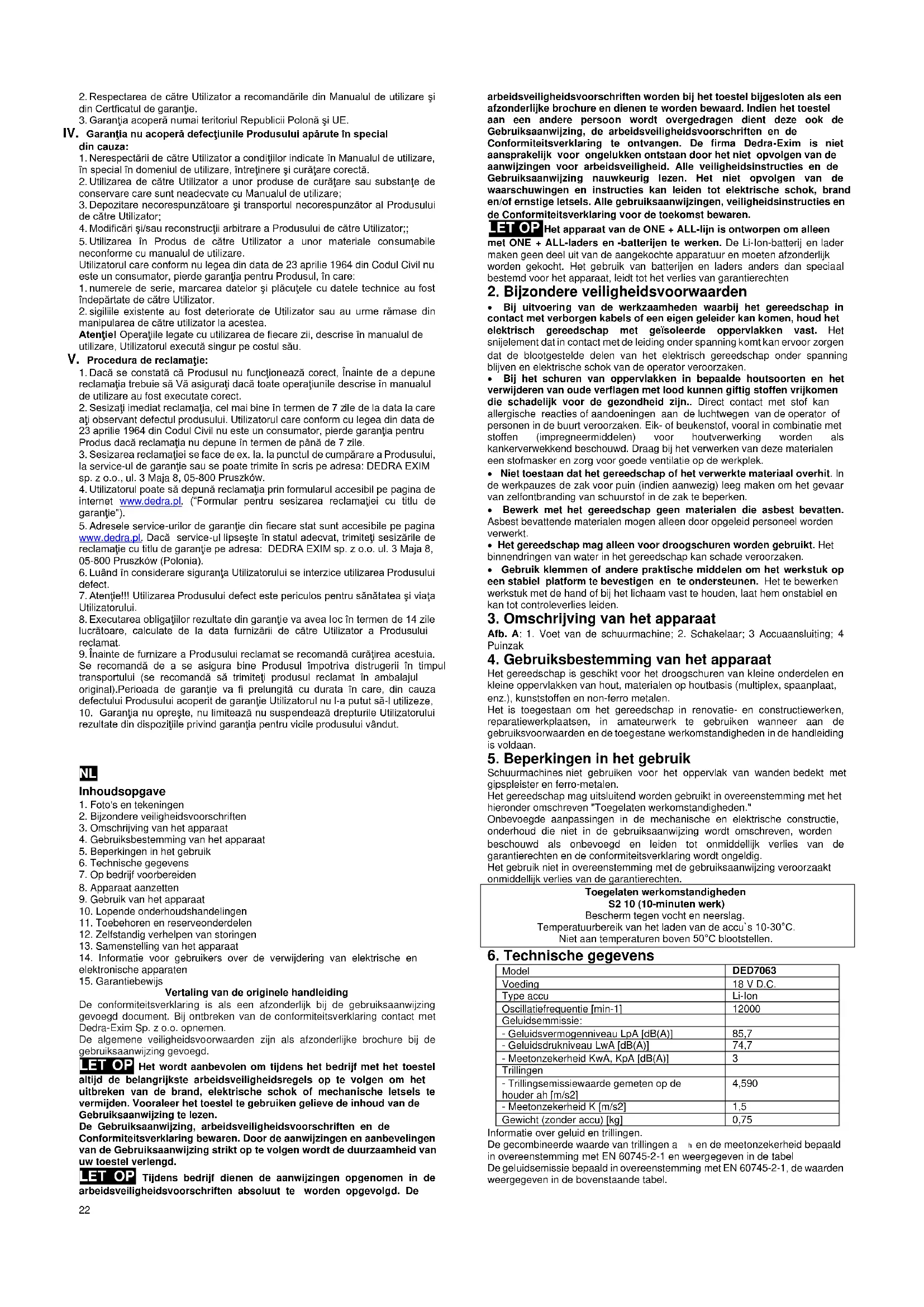

GEBRUIKSAANWIJZING DED7063 DEDRA

Accu delta schuurmachine 18V Gebruiksaanwijzing met de garantiekaart

Alle rechten voorbehouden. Deze publicatie wordt auteursrechtelijk beschermd. Het kopiëren of openbaar maken van de fragmenten of het geheel van de Gebruiksaanwijzing zonder de toestemming van de firma Dedra Exim is verboden. De firma Dedra Exim behoudt het recht om de constructie, techniek en de voltooiing te wijzigen zonder ingebrekestelling. Die veranderingen zijn geen reden zijn om een klacht over het product in te dienen. Gebruikersaanwijzing beschikbaar op de website www.dedra.pl

1. Foto's en tekeningen

2. Bijzondere veiligheidsvoorschriften

3. Omschrijving van het apparaat

4. Gebruiksbestemming van het apparaat

5. Beperkingen in het gebruik

6. Technische gegevens

7. Op bedrijf voorbereiden

8. Apparaat aanzetten

9. Gebruik van het apparaat

10. Lopende onderhoudshandelingen

11. Toebehoren en reserveonderdelen

12. Zelfstandig verhelpen van storingen

13. Samenstelling van het apparaat

14. Informatie voor gebruikers over de verwijdering van elektrische en

Vertaling van de originele handleiding De conformiteitsverklaring is als een afzonderlijk bij de gebruiksaanwijzing gevoegd document. Bij ontbreken van de conformiteitsverklaring contact met Dedra-Exim Sp. z o.o. opnemen. De algemene veiligheidsvoorwaarden zijn als afzonderlijke brochure bij de gebruiksaanwijzing gevoegd. LET OP Het wordt aanbevolen om tijdens het bedrijf met het toestel altijd de belangrijkste arbeidsveiligheidsregels op te volgen om het uitbreken van de brand, elektrische schok of mechanische letsels te vermijden. Vooraleer het toestel te gebruiken gelieve de inhoud van de Gebruiksaanwijzing te lezen. De Gebruiksaanwijzing, arbeidsveiligheidsvoorschriften en de Conformiteitsverklaring bewaren. Door de aanwijzingen en aanbevelingen van de Gebruiksaanwijzing strikt op te volgen wordt de duurzaamheid van uw toestel verlengd. LET OP Tijdens bedrijf dienen de aanwijzingen opgenomen in de arbeidsveiligheidsvoorschriften absoluut te worden opgevolgd. De arbeidsveiligheidsvoorschriften worden bij het toestel bijgesloten als een afzonderlijke brochure en dienen te worden bewaard. Indien het toestel aan een andere persoon wordt overgedragen dient deze ook de Gebruiksaanwijzing, de arbeidsveiligheidsvoorschriften en de Conformiteitsverklaring te ontvangen. De firma Dedra-Exim is niet aansprakelijk voor ongelukken ontstaan door het niet opvolgen van de aanwijzingen voor arbeidsveiligheid. Alle veiligheidsinstructies en de Gebruiksaanwijzing nauwkeurig lezen. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstige letsels. Alle gebruiksaanwijzingen, veiligheidsinstructies en de Conformiteitsverklaring voor de toekomst bewaren. LET OP Het apparaat van de ONE + ALL-lijn is ontworpen om alleen met ONE + ALL-laders en -batterijen te werken. De Li-Ion-batterij en lader maken geen deel uit van de aangekochte apparatuur en moeten afzonderlijk worden gekocht. Het gebruik van batterijen en laders anders dan speciaal bestemd voor het apparaat, leidt tot het verlies van garantierechten

2. Bijzondere veiligheidsvoorwaarden

Bij uitvoering van de werkzaamheden waarbij het gereedschap in contact met verborgen kabels of een eigen geleider kan komen, houd het elektrisch gereedschap met geïsoleerde oppervlakken vast. Het snijelement dat in contact met de leiding onder spanning komt kan ervoor zorgen dat de blootgestelde delen van het elektrisch gereedschap onder spanning blijven en elektrische schok van de operator veroorzaken. Bij het schuren van oppervlakken in bepaalde houtsoorten en het verwijderen van oude verflagen met lood kunnen giftig stoffen vrijkomen die schadelijk voor de gezondheid zijn.. Direct contact met stof kan allergische reacties of aandoeningen aan de luchtwegen van de operator of personen in de buurt veroorzaken. Eik- of beukenstof, vooral in combinatie met stoffen (impregneermiddelen) voor houtverwerking worden als kankerverwekkend beschouwd. Draag bij het verwerken van deze materialen een stofmasker en zorg voor goede ventilatie op de werkplek. Niet toestaan dat het gereedschap of het verwerkte materiaal overhit. In de werkpauzes de zak voor puin (indien aanwezig) leeg maken om het gevaar van zelfontbranding van schuurstof in de zak te beperken. Bewerk met het gereedschap geen materialen die asbest bevatten. Asbest bevattende materialen mogen alleen door opgeleid personeel worden verwerkt. Het gereedschap mag alleen voor droogschuren worden gebruikt. Het binnendringen van water in het gereedschap kan schade veroorzaken. Gebruik klemmen of andere praktische middelen om het werkstuk op een stabiel platform te bevestigen en te ondersteunen. Het te bewerken werkstuk met de hand of bij het lichaam vast te houden, laat hem onstabiel en kan tot controleverlies leiden.

3. Omschrijving van het apparaat

Afb. A: 1. Voet van de schuurmachine; 2. Schakelaar; 3 Accuaansluiting; 4 Puinzak

4. Gebruiksbestemming van het apparaat

Het gereedschap is geschikt voor het droogschuren van kleine onderdelen en kleine oppervlakken van hout, materialen op houtbasis (multiplex, spaanplaat, enz.), kunststoffen en non-ferro metalen. Het is toegestaan om het gereedschap in renovatie- en constructiewerken, reparatiewerkplaatsen, in amateurwerk te gebruiken wanneer aan de gebruiksvoorwaarden en de toegestane werkomstandigheden in de handleiding is voldaan.

5. Beperkingen in het gebruik

Schuurmachines niet gebruiken voor het oppervlak van wanden bedekt met gipspleister en ferro-metalen. Het gereedschap mag uitsluitend worden gebruikt in overeenstemming met het hieronder omschreven "Toegelaten werkomstandigheden." Onbevoegde aanpassingen in de mechanische en elektrische constructie, onderhoud die niet in de gebruiksaanwijzing wordt omschreven, worden beschouwd als onbevoegd en leiden tot onmiddellijk verlies van de garantierechten en de conformiteitsverklaring wordt ongeldig. Het gebruik niet in overeenstemming met de gebruiksaanwijzing veroorzaakt onmiddellijk verlies van de garantierechten. Toegelaten werkomstandigheden S2 10 (10-minuten werk) Bescherm tegen vocht en neerslag. Temperatuurbereik van het laden van de accu`s 10-30°C. Niet aan temperaturen boven 50°C blootstellen.

- Trillingsemissiewaarde gemeten op de houder ah [m/s2] 4,590 - Meetonzekerheid K [m/s2] 1,5 Gewicht (zonder accu) [kg] 0,75 Informatie over geluid en trillingen. De gecombineerde waarde van trillingen a

en de meetonzekerheid bepaald in overeenstemming met EN 60745-2-1 en weergegeven in de tabel De geluidsemissie bepaald in overeenstemming met EN 60745-2-1, de waarden weergegeven in de bovenstaande tabel.23 LET OP Geluidsoverlast kan gehoorschade veroorzaken, gebruik altijd tijdens het werk gehoorbescherming! De aangegeven geluidsemissiewaarde gemeten volgens een standaard testmethode en kan worden gebruikt om het ene apparaat met het andere te vergelijken. Het hierboven vermelde geluidemissieniveau kan ook worden gebruikt om de blootstelling aan lawaai vooraf te beoordelen. Het geluidsniveau tijdens het daadwerkelijke gebruik van het elektrisch gereedschap kan van de aangegeven waarden afwijken, afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het type werkstuk en van de noodzaak om maatregelen te bepalen om de gebruiker te beschermen. Om de blootstelling onder werkelijke gebruiksomstandigheden nauwkeurig in te schatten, moeten alle delen van de gebruikscyclus in acht worden genomen inclusief de perioden waarin het apparaat wordt uitgeschakeld of wanneer het wordt ingeschakeld maar niet wordt gebruikt.

7. Op bedrijf voorbereiden

LET OP Het gereedschap maakt deel uit van de ONE + ALL-lijn. Om het te gebruiken, moet het samenstel worden voltooid dat uit het gereedschap, de accu en de lader bestaat. LET OP Alle in dit hoofdstuk beschreven handelingen moeten bij losgekoppelde voedingsbron worden uitgevoerd. Schuurpapier selecteren Elk schuurpapier heeft een markering op de kleverige kant; schuurpapier met een lagere gradatie schuurt sneller maar het kan krassen achterlaten. Voor het schuren van hout worden meestal schuurpapier met gradaties tot 400 aangeraden. Het is niet aangeraden een schuurpapier zonder openingen te gebruiken. Werk met schuurpapier zonder openingen kan tot een snelle stofafzetting op de schuurzijde en tot een aanzienlijke vermindering van de kwaliteit van het werk leiden. Om de schuurmachine op werk voorbereiden: Nadat een schuurpapier met juiste gradatie is geselecteerd, moet zo worden bevestigd dat de schuur zool volledig is bedekt en de openingen in het papier met de openingen in de zool overlappen. Voor een betere hechting moet het papier stevig tegen het hele oppervlak van de zool worden gedrukt. Druk de puinzak op het uitlaatuiteinde (Afb. A, 4). Accu monteren Monteer de accu in de aansluiting (Afb. A, 3) - plaats volledig, zorg ervoor dat de vergrendeling de accu tijdens het gebruik vastzet om te voorkomen dat deze per ongeluk uitglijdt. Het gereedschap is paraat.

8. Apparaat aanzetten

LET OP Vooraleer het gereedschap wordt gestart moeten de werkzaamheden als in het hoofdstuk "Op werk voorbereiden" worden verricht. Om het gereedschap in te schakelen, stel de schakelaar in het bovenste deel van de behuizing in "I" stand (afb. A, 2) en begin het materiaal te bewerken. Het gereedschap is uitgeschakeld nadat de schakelaar naar de " O" stand is verplaatst.

9. Gebruik van het apparaat

Schuren Na de voorbereiding op het werk (zie hoofdstuk 7 van de gebruiksaanwijzing) en de juiste selectie van schuurpapier kan met schuen worden gestart. Nadat het gereedschap is aangezet en de schuurzool op het materiaal is aangebracht, het schuren wordt gestart. Beweeg het gereedschap gelijkmatig op de gehele te schuren oppervlakte en druk licht aan. Zorg ervoor tijdens het schuren dat het schuurzool met het volledige oppervlak op het materiaal hecht. Verwijder na het schuren de zool van het materiaal en zet de schuurmachine uit. Houd er rekening mee dat de oscillatiefrequentie van 12000 per minuut wordt op het te verwerken geluid producerend materiaal overgedragen. Het is een normaal effect.

10. Lopende onderhoudshandelingen

LET OP Alle in dit hoofdstuk beschreven handelingen moeten bij losgekoppelde voedingsbron worden uitgevoerd. Schuurpapier wijzigen Pak de papierrand en trek zo voorzichtig dat de kleverige laag op de zool niet te beschadigen. Nadat een schuurpapier met juiste gradatie is geselecteerd, moet zo worden bevestigd dat de schuur zool volledig is bedekt en de openingen in het papier met de openingen in de zool overlappen. Puinzak leeg maken LET OP Wees voorzichtig wanneer in de buurt een bron van ontsteking is - de fijn stof is zeer licht ontvlambaar. Telkens na het werk de puinzak leeg maken. Hiervoor moet de zakbevestiging uit het puinuitstoot-mondstuk op de schuurmachine worden verwijderd en voorzichtig de textiele zak uit het bevestiging stuk halen en de inhoud in een afvalcontainer gieten. Vervoer en opslag Wanneer het gereedschap niet in gebruik is, moet met de losgekoppelde accu, buiten het bereik van kinderen, op een droge en geventileerde plaats worden bewaard. Het gereedschap en andere in de samenstelling vermelde onderdelen moeten zo worden getransporteerd die niet aan schadelijke omstandigheden zoals: vochtigheid, atmosferische neerslag, hoge temperaturen (meer dan 50°C), druk worden blootgesteld die mechanische schade en andere kunnen veroorzaken die een negatief effect op het gereedschap kunnen hebben. Ontkoppel de accu tijdens het transport.

11. Toebehoren en reserveonderdelen

Het gereedschap van de ONE + ALL lijn kan met elke accu uit de ONE + ALL- lijn worden uitgerust. Om de juiste accu en lader te kiezen, is het aangeraden het aanbod van Dedra Exim op de website www.dedra.pl te lezen. Aanbevolen toebehoren: Neem contact met service Dedra-Exim bij aankoop van reserveonderdelen en toebehoren. De contactgegevens staan op de 1ste pagina van de gebruiksaanwijzing. Bij bestelling van de onderdelen gelieve het nummer van de partij op het typeplaatje en het onderdeelnummer van de montagetekening opgeven. In de garantieperiode worden de reparaties onder de condities als opgegeven in de garantiekaart uitgevoerd. Het defecte product voor de reparatie naar de aankoopspunt inleveren (de verkoper is verplicht om het product te aanvaarden) of naar de Servicedienst van Dedra Exim in de buurt van een aankoopspunt te leveren (zie lijst van servicecentra www.dedra.pl). Gelieve de ingevulde garantiekaart meeleveren. Na afgelopen garantieperiode wordt de reparatie door centraal servicedienst uitgevoerd. Het defecte product wordt naar de service gestuurd (vervoerkosten op rekening van de gebruiker)

12. Zelfstandig verhelpen van storingen

LET OP Vooraleer de storingen zelfstandig worden verholpen, ontkoppel het gereedschap van de voeding. Probleem Oorzaak Oplossing Het gereedschap schakelt niet in. Accu niet juist gemonteerd. Accu correct monteren. Accu leeg. Accu laden. Accu beschadigd. Vervang de accu door een efficiënt. Schakelaar of motor beschadigd. Apparaat naar het service leveren. Geen vermogen in de motor, werkt met moeite. Beschadigde motor. Apparaat naar het service leveren. Geur van brandend isolatiemateriaal. Beschadigde motor. Apparaat naar het service leveren. Motor raakt overhit. Ventilatieopeningen verstopt. Blaas met geperst lucht. Werkprestatie klein. Versleten werktuig. Vervang het werktuig voor een nieuw.

13. Samenstelling van het apparaat

1. Delta schuurmachine - 1 st; 2. Puinzak - 1 st.; 3. Schuurpapier - 2 st.

14. Informaties voor de gebruikers over het

verwijderen van elektrische en elektronische apparaten. (betreft particuliere huishoudens) Het symbool op het product of in de gevoegde documenten betekent dat de defecte elektrische en elektronische producten niet bij het huishoudelijk afval mogen worden weggegooid. De correcte behandeling tijdens de verwijdering, hergebruik of recycling van de componenten berust op het leveren van het product bij de aangewezen inzamelingspunt, waar het gratis worden aangenomen. Informatie over de locatie van de inzamelingspunt van verbruikte apparatuur worden door de lokale overheden bv. op hun websites gepubliceerd. Het correcte verwijderen van het apparaat maakt mogelijk dat de waardevolle onderdelen worden bespaard en de negatieve effecten op de gezondheid en het milieu worden vermeden, dat door een onjuiste verwerking van afval zou kunnen worden bedreigd. Het niet correcte verwijderen van het afval veroorzaakt de oplegging van boetes als in de relevante nationale wetgeving voorzien. Gebruikers in de Europese Unie Bij verwijderen van elektrische en elektronische apparaten neem contact op met een nabij gelegen verkooppunt of een leverancier voor aanvullende informatie. De verwijdering van het afval buiten de Europese Unie Dit symbool heeft uitsluitend betrekking op de Europese Unie. Bij het verwijderen van dit product neem contact met lokale overheden of de verkoper voor aanvullende informatie hoe verder te handelen.

Catalogusnr. Partijnummer: ..................................................... (verder het Product te noemen) Aankoopdatum van het Product: …………………………………. Stempel van de verkoper: ………………….. Datum en handtekening van de verkoper: ................................................ Verklaring van de Gebruiker: Ik bevestig hiermee over de garantievoorwaarden en over de gevolgen van het niet naleven van de in de Gebruiksaanwijzing en de Garantiekaart bepaalde regels ingelicht te zijn. Ik ken de garantievoorwaarden wat ik met mijn eigenhandige handtekening bevestig: ......................................... …................................................. datum en plaats handtekening van de Gebruiker

I. Aansprakelijkheid voor het Product:24

1. Garant - DEDRA EXIM sp. z o.o. met zetel te Pruszków, adres: ul. [straat]

3 Maja 8, 05-800 Pruszków, KRS [landelijk gerechtsregister van de ondernemingen] 0000062517, Sąd Rejonowy [Arrondissementsrechtbank] voor de hoofdstad van Warszawa te Warszawa XIV Wydział Gospodarczy Krajowego Rejestru Sądowego [Afdeling voor economie van het landelijke gerechtsregister], NIP [fiscaal nummer] 527-020-49-33, Maatschappelijk kapitaal: 100 980.00 zł.

2. Onder de waarborgvoorwaarden zoals in deze Garantiekaart verstrekt de

Garant de garantie voor het product dat van de distributie van de Garant is afkomstig.

3. Aansprakelijkheid onder de garantie dekt de defecten die het gevolg zijn

van oorzaken die inherent zijn aan het Product op het moment van aflevering ervan aan de Gebruiker.

4. Uit hoofde van de garantie krijgt de Gebruiker het recht tot kosteloze

repartie van het Product ten gevolge van een defect dat tijdens de garantieperiode tot uiting komt. Reparatie methode van het Product (methode van reparatie) is van het besluit van de Garant afhankelijk. Als de Garant constateert dat er geen mogelijkheid tot reparatie bestaat, behoudt de Garant zich het recht voor om het defecte onderdeel of het gehele Product door een product zonder de defecten te vervangen, de prijs van het Product te verlagen of afstand van de overeenkomst te doen.

5. Jegens de Gebruiker, die geen consument is in de zin van de wet van 23

april 1964 Kodeks cywilny [Burgerlijk wetboek] is de aansprakelijkheid van de Garant voor schade die uit deze garantie voortvloeit en/of in verband met de sluiting en uitvoering ervan, ongeacht de rechtstitel tot de maximale waarde van het defecte product beperkt.

II. Garantieperiode:

Elementen van het product gedekt door de garantie Duur van de garantiedekking Delta accu schuurmachine 18V 24 maanden vanaf de aankoopdatum van het Product vermeld in deze Garantiekaart Schuurpapier, puinzak, zool met klittenband Niet door de garantie gedekte elementen.

III. Voorwaarden voor het gebruik van de garantie:

1. Het leveren door de Gebruiker van een ingevulde garantiekaart van het

product en het aantonen door de Gebruiker van de aankoopomstandigheden van het Product bijvoorbeeld door een ontvangstbewijs, factuur, enz. voor te leggen. Om een klacht efficiënt af te wikkelen wordt het aangeraden dat de Gebruiker met het product alle in de "Samenstelling" van het Product zoals in de Gebruiksaanwijzing bepaalde onderdelen inlevert.

2. De gebruiker houdt zich aan de aanbevelingen in de Gebruiksaanwijzing en

3. De garantie omvat het grondgebied van de Republiek Polen en de EU.

IV. De garantie dekt geen defecten van het Product die met name

het gevolg zijn van:

1. Het niet navolgen door de Gebruiker van de voorwaarden in de

Gebruiksaanwijzing en met name op het gebied van correct gebruik, onderhoud en reiniging;

2. De toepassing door de Gebruiker van de schoonmaak- of

onderhoudsmiddelen niet in overeenstemming met de gebruikersaanwijzing;

3. Onjuiste opslag en vervoer van het Product door de Gebruiker;

4. Zelfstandige wijzigingen en/of aanpassingen van het Product door de

Gebruiker die met de Garant niet waren overeengekomen.

5. De toepassing door de Gebruiker in het product van de verbruiksartikelen niet

in overeenstemming met de gebruiksaanwijzing. De Gebruiker die geen consument is in de zin van de wet van 23 april 1964. Het Burgerlijk Wetboek dekt geen garantie over het Product waarin:

1. serienummers, datums en typeplaten door de Gebruiker zijn verwijderd,

gewijzigd of beschadigd;

2. de zegels door de Gebruiker zijn beschadigd of sporen van manipulatie door

de Gebruiker aantonen. Let op! De handelingen van dagelijkse bediening van het Product die o.m. van de Gebruiksaanwijzing voortvloeien, voert de Gebruiker op eigen kosten uit.

1. Wanneer de niet correcte werking van het Product wordt geconstateerd,

dient, voordat een klachtmelding wordt ingediend, te worden vastgesteld of alle activiteiten die in het bijzonder in de Gebruiksaanwijzing zijn vermeld, correct zijn uitgevoerd.

2. De klachtmelding wordt onmiddellijk aangeraden, bij voorkeur binnen 7

dagen na de datum van kennisgeving van het defect van het Product. De Gebruiker die geen consument is in de zin van de wet van 23 april 1964. Het Burgerlijk Wetboek is niet meer van toepassing betreffende de rechten die uit deze garantie voortvloeien wanneer de klacht binnen de 7 dagen niet is ingediend.

3. De klachtmelding wordt o. m. op de locatie van de productaankoop, in een

servicedienst of schriftelijk op het volgende adres ingediend: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków..

4. De Gebruiker kan een klacht met gebruik van het op de

internetpaginawww.dedra.pl beschikbare formulier indienen. („Formulier van de klachtmelding uit hoofde van de garantiedekking”).

5. De adressen van de servicediensten in bepaalde landen te vinden op

www.dedra.pl. Bij gebreke van een servicedienst voor een bepaald land, moeten klachtmeldingen worden gestuurd naar het volgende adres: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polen).

6. Met in achtneming van de veiligheid van de Gebruiker, is het verboden om

een defect Product te gebruiken.

10. Let op!!! Het gebruik van een defect product is gevaarlijk voor gezondheid

en leven van de Gebruiker.

7. De verplichtingen die uit de garantie voortvloeien, zullen binnen 14

werkdagen na de datum van levering van het geclaimde Product door de Gebruiker worden nageleefd.

8. Voordat het defecte Product wordt geleverd, wordt het aangeraden dit

schoon te maken. Het wordt aangeraden het geclaimde product tegen vervoerschade te beschermen (het wordt aangeraden om het geclaimde product in de originele verpakking te leveren).

9. De garantieperiode wordt verlengd met een periode waarin het product als

gevolg van het defect niet kon worden gebruikt.

10. Deze garantie voor dit product sluit niet aan en beperkt niet de rechten van

de Gebruiker die voortvloeien uit de bepalingen van de waarborg op verkochte producten.
