Merk	CasaFan
Model	FBIR Basic
Producttype	Radiografische afstandsbediening voor plafondventilator
Productcode	85210
Nominale spanning	230 V ~ 50 Hz
Max. motorvermogen	115 W
Max. verlichtingsvermogen	300 W
Beschermingsklasse	I
Aantal snelheden	3
Voeding	2 AA-batterijen (niet meegeleverd)
Gewicht	Ongeveer 0,24 kg
Inhoud van de verpakking	1 zender met muurbeugel, 1 ontvanger
Functies	3 snelheden (langzaam, gemiddeld, snel), stop, verlichting aan/uit
Compatibiliteit	Plafondventilatoren CasaFan met of zonder verlichting
Installatie	Montage in de plafondophanging of op montageplaat
Veiligheid	Voeding uitschakelen voor aansluiting; niet buitenshuis of in vochtige ruimtes gebruiken
Onderhoud	Reinigen met een droge doek; batterijen vervangen indien nodig
Recycling	Niet bij het huisafval gooien; de AEEA-richtlijn respecteren

Veelgestelde vragen - FBIR Basic CasaFan

Hoe installeer ik de FBIR Basic afstandsbediening op mijn plafondventilator?

De installatie hangt af van het type ventilator. Voor een ventilator met ophangstang monteert u de ontvanger in de plafondophanging volgens schema 1 en 2. Voor een ventilator met plate (FLAT, GLASHAUS FLAT, OFFICE FAN) bevestigt u de ontvanger aan het plafond met zelfklevende pads of kabelbinders. Zorg ervoor dat de trekkoordschakelaar van de ventilator op de hoogste snelheid staat voordat u de stroom weer inschakelt.

Welke type batterijen gebruiken voor de zender?

De zender werkt op 2 AA-batterijen (niet meegeleverd). Gebruik alkalinebatterijen van goede kwaliteit.

Hoe verander ik de snelheden van de ventilator met de afstandsbediening?

Gebruik de toetsen 1 (lage snelheid), 2 (gemiddelde snelheid), 3 (hoge snelheid) en 0 om de motor te stoppen.

Kan ik de afstandsbediening gebruiken met elke plafondventilator?

De FBIR Basic afstandsbediening is uitsluitend ontworpen voor plafondventilatoren van CasaFan met of zonder verlichting. Gebruik met andere merken wordt niet gegarandeerd.

Wat te doen als de afstandsbediening niet werkt?

Controleer eerst de batterijen (plaats ze correct). Zorg ervoor dat de ontvanger correct is aangesloten en dat de trekkoordschakelaar van de ventilator op de hoogste snelheid staat. Als het probleem aanhoudt, controleer dan de elektrische aansluitingen.

Kan ik de verlichting onafhankelijk van de motor bedienen?

Ja, met de toets "Licht" kunt u de verlichting in- en uitschakelen, zelfs als de motor is uitgeschakeld (op het model FBIR Basic oD).

Is de afstandsbediening compatibel met ventilatoren met een draairichtingschakelaar?

Ja, maar schakel alleen de draairichting om wanneer de bladen stilstaan (motor uit) om schade aan de motor en de afstandsbediening te voorkomen.

Welke veiligheidsmaatregelen moet ik nemen?

Schakel voor de montage de stroom aan alle polen uit. Zorg ervoor dat de netspanning overeenkomt met die op het typeplaatje. Gebruik de afstandsbediening niet in vochtige ruimtes, garages of buitenshuis.

Hoe reinig ik de afstandsbediening?

Reinig de zender en ontvanger met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.

Hoe moet ik de afstandsbediening aan het einde van de levensduur weggooien?

Dit product valt onder de AEEA-richtlijn (2002/96/EG). Gooi het niet bij het huisafval. Lever het in bij een inzamelpunt voor elektrische en elektronische apparaten of geef het terug aan uw dealer bij aankoop van een nieuw apparaat.

GEBRUIKSAANWIJZING FBIR Basic CasaFan

Over de gebruiksaanwijzing:

Lees deze gebruiksaanwijzing zorgvuldig door, alvorens de fstandsbediening in gebruik te nemen. Bewaar deze gebruiksaanwijzing tevens op een handige plek. Geef de ventilator nooit zonder de gebruiksaanwijzing aan anderen.

Verklaring van de gezebruikte symbolen:

Gevaarlijke elektrische spanning

Waarschuwt de gebruiker voor schades, die het gevolg zichn van elektrische span-g. Opgelet: aandachtspunt voor de gebruiker.

Let op!

Beschrijving van de draadloze afstandsbediening voor plafondventilatoren CasaFan-Powerboat

De CasaFan FB-IR Basic afstandsbediening is uitsluitend bedoeld voor de bediening van pla-fondventilatoren met of zichonder verlichting. De afstandsbediening heeft drie snugheden, alsmede een aan- en uitschakeloptie - onafhankelijk van de werkig van de motor.

Inhoud van de verpakking:

FB-IR Basic

1 Handzender met muurhouser
1 Ontvanger

Bij dit product worden geen batterijen geleverd.

Achtung

Pak de CasaFan- afstandsbediening uit en controller aan de hand van de afbeelding of alles compleet is en kijk alles na op zichbare beschadigingen.

• Voer het verpakkingsmaterial op een milieuvriendelijk manier af en zorg dat het voor kinderen onbereikbaar is.

Zorg er voorafgaand aan de montage voor dat de eventueel aanwezige trekschakelaar van de plafondventilator in de hoogste stand staat. Beschadigingen aan de elektronica van de ontvanger van de afstandsbediening vallen Niet onder de garantie!

Het apparaat mag alleen in volledig gemonteerde toestand worden gebruikt!

Montage

atop:

Wij raden u aan, de elektrische aansluiting van uw bediening door een erkende vak mante lately uitvoeren.

• De spanningsindicatie op het typenplaatje dient met de aanwezige netspanning overeen te komen. Uw elektriciteitsnet dient geaard te zich.
• Let er waar bij op dat er geen kabels beklemd of beschadigd worden!
• Gebruik van de afstandsbediening in machines, in de open lucht, in garages, evenals in vochtige, natte ruimtes en ruimtes met een risico ten aanzien van explosie of open vuur is Niet toegestaan.
• Uitsluitend te gebruiken voor de bediening van CasaFan plafondventilatoren.

Niet voor andere doeleinden gebruiken!

LET OP: lees de tekst op de afstandsbediening nauwkeurig!

Montage

toegang tot de aansluiting dient de stroom op beiden polen te worden afgesloten.

Uw netaansluiting dient aan de geldende normen te voldoen.

Hetplaatsen van de afstandsbediening bij ventilatoren met een plafondbeugel

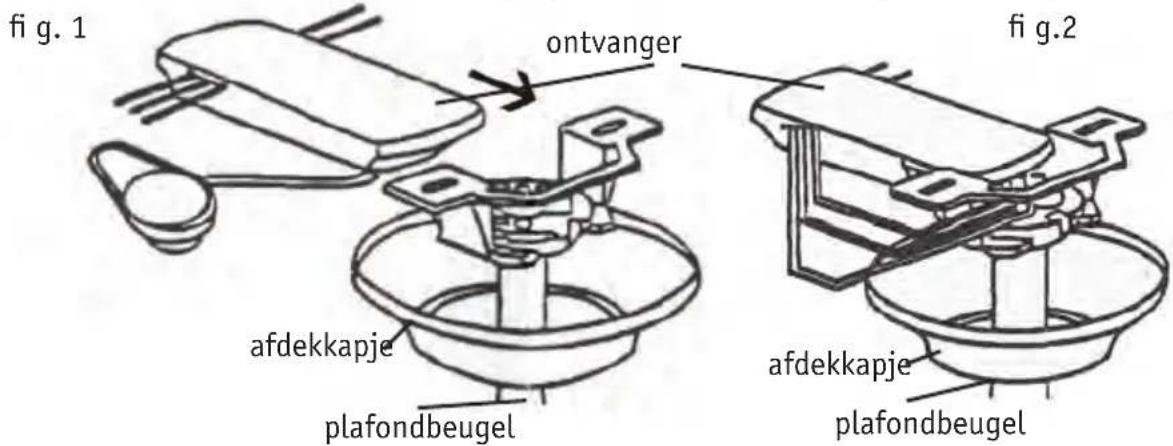

1. Monteer de ontvanger in de plafondhouser Zoals aangegeven op tekening 1 en 2.
2. Sluit de elektriciteit aan volgens het schema op pagina 11. Let er waar bij opdat er geen kabels beklemd of beschadigd worden! Als de kabels L-motor en L-verlichting bij de levering van de ventilator aan elkaarvastgeklemd zitten,要去 denze V00R aansluiting van de afstandsbediening geschaden worden!
3. Plaats het afdekkapje van de ventilator waar op de plafondhouser. Controller of trekschakelaar van uw ventilator in de hoogste stand staat. Na het inschakelen van de netspanning kut u uw ventilator bedieren met de afstandsbediening.

Hetplaatsen van de afstandsbediening bij ventilatoren FLAT, GLASHAUS FLAT et OFFICE FAN

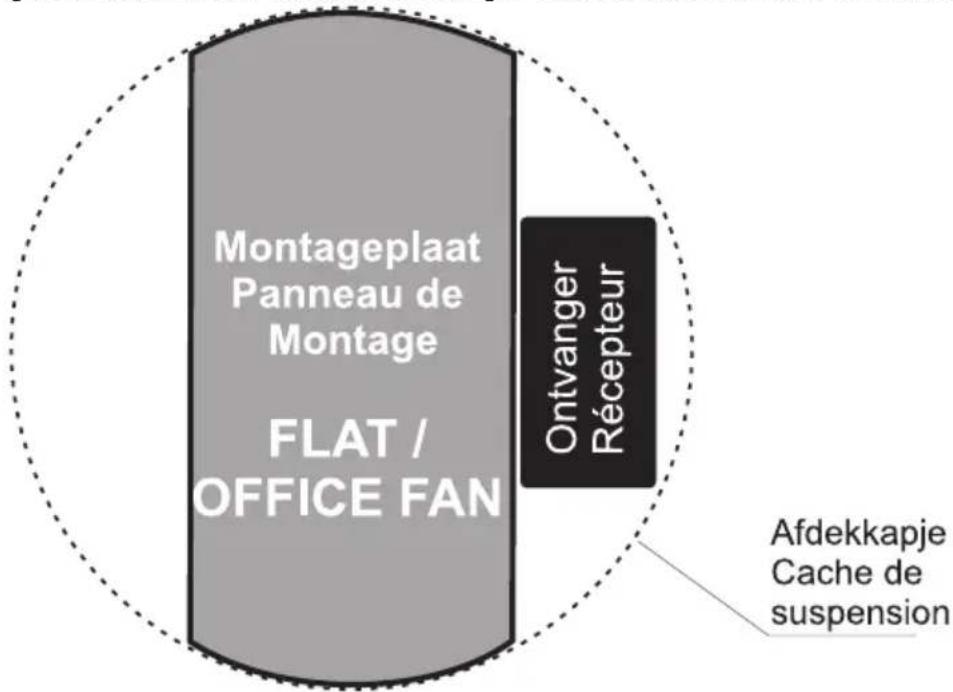

Monteer de ontvanger van de afstandsbediening zoals schematisch afgebeeld op tekening 3 hieronder. Na aansluiting op de elektriciteit kut u de ontvanger met behulp van de meegeleverde zichklevende strip op het plafond plakken. Als dit Niet möglich is, bijvoorbeeld bij zeer grof stucwerk, dan moet de ontvanger met kabelbinders aan de montageplaat op het plafond

vastgemaakt worden zodateDEXe Niet naar beneden kan vallen. Controller of detrekschakelaar van uw ventilator in de hoogste stand staat. Na het inschaken van denetspanning kunt u met de afstandsbediening uw ventilator bedieren.

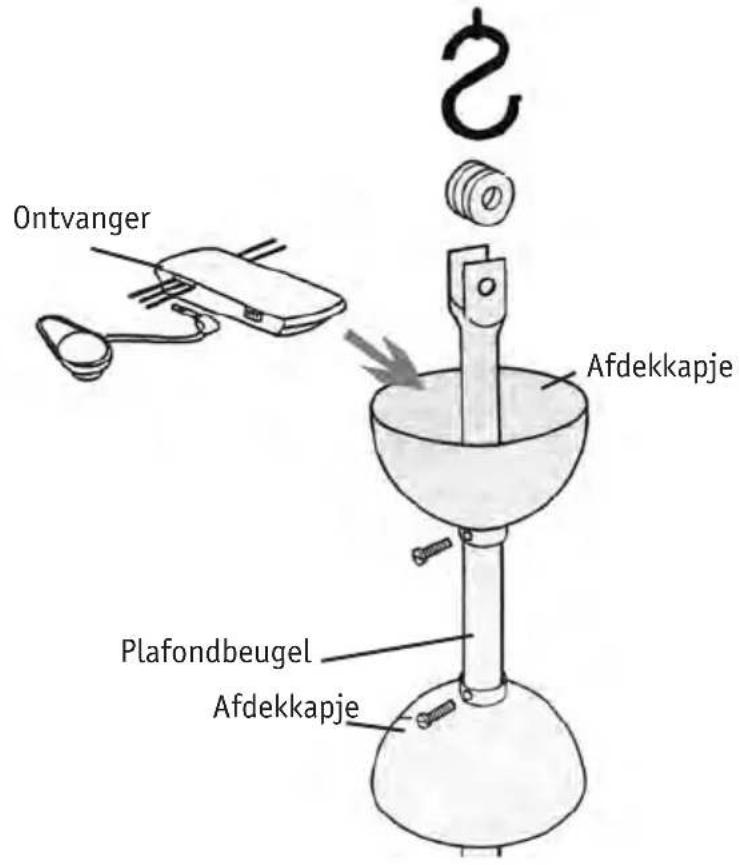

Hetplaatsen van de afstandsbediening bij ventilatoren de NORDIK-Serie

Bij de Vortice plafondventilatorenuit de NORDIK-serie worden de ontvanger na aansluiting van de elektriciteit simpelweg in het bovenste afdekkapje gelegd. Maak daarna het afdekkapje zo vast dat deze Niet maar beneden schuift. Uw ventilator met afstandsbediening is nu gereed voor gebruik.

Functionele motorinstellungen van de FB-IR Basic afstandsbediening:

Motorinstallingen: Knop 1 - lage snelheid

Knop 2 - middelste snelheid

Knop 3 - hoge snelheid

Knop 0 - motor uit

Verlichting: Knop - Licht AAN/UIT.

BASISPRINCIPES

Achtung

Als uw ventilator beschikt over een schakelaar waarmee de draairichting in de zomer- en wintertijd gewijzigd kan worden,zet deze dan uitsluitend om als de bladen (motor UIT) stil staan! Schade aan de motor en/of de afstandsbediening die ontstaat als dit nicht in acht worden genomen, valt Niet onder de garantie.

Batterij Typ: 2 × AA
