Merk	Franke
Model	Maris FMA 839 HI
Producttype	Inductiekookplaat met geïntegreerde afzuigkap
Aantal kookzones	4 zones (waarvan 2 flexibele zones die als brug kunnen werken)
Warmtebron	Inductie
Afmetingen (B x D)	830 x 520 mm
Gewicht	21 kg
Voedingsspanning/frequentie	220-240 V 50 Hz ; 220 V 60 Hz ; 380-415 V (driefasig) 50/60 Hz
Maximaal totaal vermogen (kookplaat + afzuigkap) - fabrieksinstelling	7,62 kW
Maximaal totaal vermogen (instelbaar)	4,72 / 3,72 / 3,02 kW
Individuele kookzone - vermogen / boost	2100 W / 3000 W
Brugkookzone - vermogen / boost	3000 W / 3700 W
Belangrijkste functies	Toetsenblokkering (kinderslot), zone- en algemene timer, warmhouden, Turbo (boost), snelkoken, Pauze/Herstart, Recall, brugverbinding, automatische panherkenning, restwarmte-indicatie, automatische afzuigkapmodus, ontdooifunctie (Defrost)
Bediening	Aanraaktoetsen met digitaal display, vermogensbalk
Geïntegreerde afzuigkap	Aanraakbediening, afzuiging met 2 intensieve snelheden, automatische modus, timer, filteronderhoudsindicatoren
Vetfilters	Afwasmachinebestendig (elke 2 maanden gebruik)
Koolstoffilter (tegen geuren)	Regeneerbaar, signaal na 200 uur gebruik
Reiniging van de kookplaat	Gebruik een zachte doek, een krabber voor keramisch glas, geschikte producten. Gebruik geen schuursponsjes
Veiligheid	Toetsenblokkering (kinderslot), tijdelijke blokkering voor reiniging, automatische uitschakeling na 20 s zonder gebruik, pannendetectie, elektronisch vermogensbeheer om overbelasting te voorkomen (max 16 A per fase)
Onderhoud en reparatie	Voorbehouden aan de fabrikant of erkende service. Beschadigd snoer moet door een professioneel worden vervangen
Afvoer	Conform AEEA-richtlijn (2012/19/EU) – niet bij het huishoudelijk afval gooien

Veelgestelde vragen - Maris FMA 839 HI FRANKE

Wat zijn de afmetingen van de Franke Maris FMA 839 HI kookplaat?

De nuttige afmetingen van de kookplaat zijn 830 mm breed en 520 mm diep. Het apparaat weegt 21 kg.

Welke soorten pannen gebruiken op deze inductiekookplaat?

Gebruik uitsluitend pannen met magnetiseerbare bodem (geëmailleerd staal, gietijzer, ferritisch roestvrij staal). Test met een magneet: als deze blijft plakken, is de pan geschikt. Vermijd koper, aluminium, glas, keramiek.

Hoe activeer ik het kinderslot?

Zonder pan op de zones, druk 3 seconden op een van de 4 cijfers van de kookzones, laat los, veeg dan binnen 10 seconden met uw vinger van 0 naar 9 op de vermogensbalk. Alle cijfers tonen 'L' ter bevestiging.

Wat te doen bij foutcode ER21 (oververhitting)?

De sensor heeft een temperatuur boven 85°C gedetecteerd. Laat de kookplaat afkoelen; de fout verdwijnt onder 75°C. Controleer de thermische isolatie en vermijd het verhitten van lege pannen.

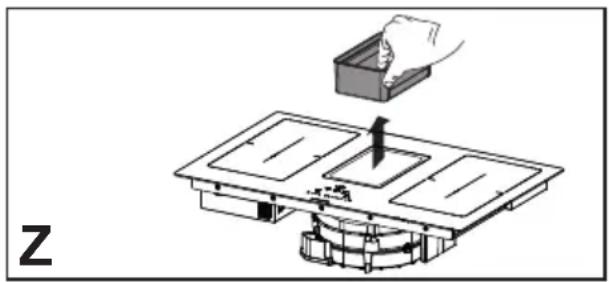

Hoe reinig ik de vetfilters van de afzuigkap?

Reinig de vetfilters ongeveer elke 2 maanden. Ze zijn afwasmachinebestendig. Was de roosters niet in de vaatwasser. Volg de resetprocedure na reiniging.

Kan ik de herstelfunctie gebruiken na een stroomstoring?

Ja: als u de kookplaat binnen 6 seconden na de stroomuitval weer inschakelt, knippert de aan/uit-toets. Druk opnieuw op deze toets om alle eerdere instellingen (voor zones en afzuigkap) te herstellen.

Hoe stel ik het maximale vermogen van de kookplaat in?

Bij de eerste aansluiting kunt u het totale vermogen instellen via het installateursmenu (code C0). De opties zijn: 0 = 7,4 kW, 1 = 4,5 kW, 2 = 3,5 kW, 3 = 2,8 kW. Zie de handleiding voor de procedure.

Wat betekent het symbool 'P' op een cijfer?

Het symbool 'P' geeft aan dat de Turbo (boost) functie is geactiveerd op deze kookzone of op de afzuigkap. De zone verwarmt op maximaal vermogen gedurende 10 minuten, of de afzuigkap werkt in intensieve modus.

Hoe schakel ik de automatische modus van de afzuigkap uit?

Druk op de LED 'A' (symbool van automatische modus); de LED gaat van fel naar zwak, wat de deactivering bevestigt. U kunt dan handmatig de snelheid van de afzuigkap instellen.

Wat zijn de aanbevolen vermogensniveaus voor elk type koken?

Niveaus 1-2 voor smelten, 3-4 voor sudderen, 5-6 voor langdurig koken, 7-8 voor frituren, 9 voor hoge temperatuur, P voor snel water koken.

GEBRUIKSAANWIJZING Maris FMA 839 HI FRANKE

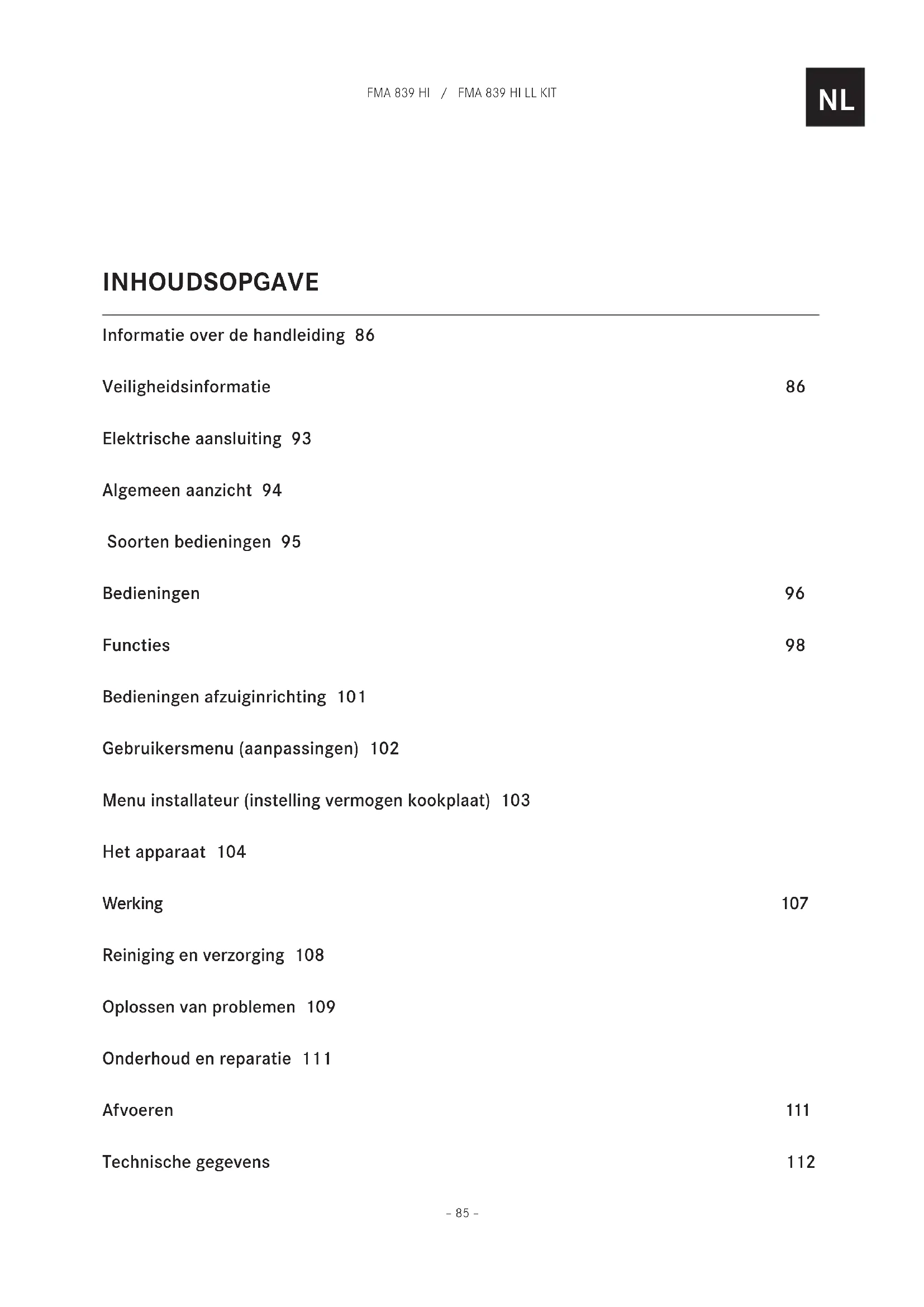

NL Gebruikershandleiding

Informatie over de handleiding 86

Veiligheidsinformatie 86

Elektrische aansluiting 93

Algemeen aanzicht 94

Soorten bedieningen 95

Bedieningen 96

Functies 98

Bedieningen afzuiginrichting 101

Gebruikersmenu (aanpassingen) 102

Menu installateur (instelling vermogen kookplaat) 103

Het apparaat 104

Werking 107

Reiniging en verzorging 108

Oplossen van problemen 109

Onderhoud en reparatie 111

Afvoeren 111

Deze gebruiksaanwijzingen gelden voor verschillende modellen van het apparaat.

Mogelijk zijn sommige van de hier beschreven eigenschappen en functies niet beschikbaar op het specifiek aangekochte model.

Lees de gebruiksaanwijzingen aandachtig door alvorens het apparaat te gebruiken.
Bewaar de gebruiksaanwijzingen.
Gebruik het apparaat dat in deze gebruiksaanwijzingen is beschreven alleen waarvoor het bedoeld is.

Symbool Betekenis

	Waarschuwing voor gevaar.Waarschuwing voor letselgevaar.
	Veilige handelingen enwaarschuwingen ter voorkomingvan letsel of gevaar.
	Handeling. Beschrijft een handelingdie moet worden uitgevoerd.
	Resultaat. Resultaat van één ofmeer handelingen.
	Voorwaarde waaraan moet wordenvoldaan voordat de volgendehandeling mag worden uitgevoerd.

VEILIGHEIDSINFORMATIE

Lees voor installatie en gebruik deze handleiding aandachtig door, voor uw eigen veiligheid en om een correct gebruik van het apparaat te waarborgen. Deze voorschriften moeten het apparaat altijd vergezellen, ook in geval van verplaatsing of verkoop. Gebruikers dienen volledig op de hoogte te zijn van de werking en de veiligheidskenmerken van het apparaat.

De inductiesystemen van deze kookplaten voldoen aan de bepalingen van de EMC-normen en van de EMF-richtlijn en interfereren niet met andere elektronische apparaten. Dragers van pacemakers of andere elektronische implantaten dienen contact op te nemen met hun huisarts of met de producent van het implantaat om te beoordelen of het voldoende bestand is tegen interferenties.

⚠️ De elektrische aansluitingen dienen door een gespecialiseerd elektricien tot stand te worden gebracht. Raadpleeg het deel ELEKTRISCHE AANSLUITING alvorens de elektrische aansluiting tot stand te brengen.

Bij apparaten met een netsnoer moet de plaatsing van de klemmen of de lengte van de geleiders tussen de bevestiging van het snoer en de klemmen zodanig zijn dat de stroomgeleiders worden aangespannen voordat de aardleiding wordt aangespannen, ingeval het snoer uit de bevestiging loskomt.

▶ De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste of ongeschikte installatie.
▷ Controleer of de netspanning overeenstemt met de spanning op het typeplaatje

aan de binnenkant van het product.

De vaste elektrische aansluitingen moeten de door de huidige voorschriften vereiste ontkoppelingssystemen bevatten.
▷ Controleer bij apparaten van klasse I of de elektrische huisinstallatie een goede aarding garandeert.
Sluit de afzuiginrichting aan op het rookkanaal met een geschikte pijp. Raadpleeg de verkrijgbare accessoires die in de installatiehandleiding zijn vermeld (voor ronde buizen: minimale diameter 120 mm). De lengte van de afvoerpijp moet zo kort mogelijk zijn.
Sluit het product op het elektriciteitsnet aan met een meerpolige schakelaar.
▷ De luchtafvoervoorschriften moeten in acht worden genomen.
▷ Sluit het afzuigapparaat niet aan op kanalen die verbrandingsgassen

afvoeren (ketels, haarden, enz.).

Als de afzuiginrichting met niet-elektrische apparaten wordt gebruikt (bijv. apparaten met gasbranders), moet het vertrek voldoende worden geventileerd om te voorkomen dat de uitgestoten gassen terugstromen. Als het kookapparaat wordt gebruikt met apparaten die gebruikmaken van niet-elektrische energiebronnen, dan mag de onderdruk in het vertrek niet hoger zijn dan 0,04 bar om te voorkomen dat de rookgassen weer door het kookapparaat in het vertrek worden gezogen.
De lucht mag niet worden afgevoerd via een kanaal dat als rookkanaal wordt gebruikt voor apparaten op gas of met andere brandstoffen.
▶ Een beschadigd netsnoer moet worden vervangen door de producent, een erkend servicecentrum of

een gekwalificeerd technicus om gevaarlijke situaties te voorkomen.

Sluit de stekker van het apparaat op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
▷ Wat betreft de te treffen technische en veiligheidsmaatregelen voor de rookgasafvoer, is het belangrijk om de regels die door de plaatselijke overheden zijn bepaald nauwgezet te volgen.

⚠ LET OP: verwijder de beschermfolie alvorens het apparaat te installeren.

Gebruik alleen schroeven en kleine onderdelen die bij het apparaat zijn geleverd.
⚠ WAARSCHUWING:

indien de schroeven of bevestigingselementen niet volgens deze aanwijzingen worden geïnstalleerd, kunnen elektrische gevaren ontstaan.

Kijk niet direct in het licht door optische apparaten (verrekijker, vergrootglas, enz.).
- De reiniging en het gewone onderhoud mogen niet door kinderen worden uitgevoerd zonder het toezicht van een volwassene.
▷ Kinderen moeten worden gecontroleerd om te voorkomen dat ze met het apparaat spelen.
▶ Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte lichamelijke, sensorische en geestelijke vermogens, of met inadequate ervaring en kennis, tenzij ze onder toezicht staan of worden geïinstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
▶ Dit apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke,

zintuiglijke of geestelijke beperking, of zonder de nodige ervaring en kennis, mits ze onder toezicht staan en voldoende geïinstrueerd zijn over een veilig gebruik van het apparaat en de daaruit voortvloeiende gevaren begrijpen. Het moet kinderen verboden worden met het apparaat te spelen.

⚠️ WAARSCHUWING: Het

apparaat en de toegankelijke delen worden heet tijdens het gebruik.

Raak de verwarmingselementen niet aan.

Houd kinderen jonger dan 8 jaar uit de buurt, tenzij ze constant onder toezicht staan.

▷ Reinig en/of vervang de filters na de aangegeven periode (brandgevaar). Zie paragraaf Reiniging en onderhoud.
▷ Het is aanbevolen om een goede ventilatie van de ruimte te garanderen wanneer het apparaat wordt

gebruikt met apparaten op gas of met andere brandstoffen (niet van toepassing op apparaten die de lucht alleen in de ruimte laten hercirculeren).

LET OP: Als het oppervlak beschadigd is, moet het apparaat worden uitgeschakeld om het risico op een elektrische schok te voorkomen.
▷ Schakel het toestel niet in als het oppervlak gebarsten is of als er zichtbare schade is in de dikte van het materiaal.
▶ Raak het apparaat niet aan met natte lichaamsdelen.
▷ Reinig het product niet met stoomapparaten.
▶ Leg geen metalen voorwerpen, zoals messen, vorken, lepels en deksels op het oppervlak van de kookplaat, omdat ze heet kunnen worden.
▷ Schakel het element van de kookplaat na gebruik uit met de desbetreffende bediening

en vertrouw niet op de pandetector.

LET OP: Koken zonder toezicht op een kookplaat met vet en olie kan gevaarlijk zijn en brand veroorzaken. Probeer NOOIT vuur met water te doven. Zet daarentegen het apparaat uit en smoor het vuur, bijvoorbeeld door het met een deksel of een branddeken af te dekken.
▷ LET OP: Het kookproces moet onder toezicht plaatsvinden. Korte kookprocessen vereisen continu toezicht.
▷ Het apparaat is niet bestemd om met een externe timer of met een apart afstandsbedieningssysteem te werken.
▷ LET OP: Brandgevaar: Leg geen voorwerpen op de kookvlakken.
▷ Het apparaat moet zodanig worden geïnstalleerd dat het van de elektrische voeding kan worden losgekoppeld met een

meerpolige schakelaar met een openingsafstand tussen de contacten (3 mm) die een complete loskoppeling garandeert bij overspanning van categorie III.

▷ Het apparaat mag niet aan weersinvloeden worden blootgesteld (regen, zon).
▶ De ventilatie van het apparaat moet aan de instructies van de producent voldoen.

Vereisten voor het keukenmeubilair

▶ De kookplaat is bedoeld voor inbouw in het keukenwerkblad boven een keukenmodule met een breedte van 600 mm of meer.
Als het apparaat op brandbaar materiaal wordt gemonteerd, moeten de richtlijnen en de normen met betrekking tot laagspanningsinstallaties en brandbeveiliging nauwgezet worden opgevolgd.

Bij inbouwunits moeten de componenten (kunststof materialen en gefineerd hout) worden gemonteerd met hittebestendige lijm (min. 100 °C): het gebruik van ongeschikte materialen en lijm kan vervormingen en loslatingen veroorzaken.
De keukenmodule moet over voldoende ruimte beschikken voor de elektrische aansluitingen van het apparaat. Kastmodules boven het apparaat moeten op een zodanige afstand worden geïnstalleerd dat er voldoende ruimte overblijft om comfortabel te werken.
▷ Het gebruik van sierranden van hardhout rondom het werkblad achter het apparaat is toegestaan, mits de minimale afstand altijd gelijk blijft aan hetgeen in de installatie-afbeeldingen is weergegeven.
De minimale afstand tussen het gemonteerde apparaat en de achterwand wordt aangegeven op de

installatie-afbeelding van het inbouwapparaat (150 mm voor zijwanden, 40 mm voor de achterwand en 500 mm tot de eventuele kastjes boven het apparaat. Om ergonomische redenen wordt een minimale afstand van 1000 mm aanbevolen).

- Om te voorkomen dat er vloeistoffen tussen het frame van de kookplaat en het werkblad infiltreren, moet de bijgeleverde kleefpakking op de hele buitenrand van de kookplaat worden aangebracht, voordat de installatie wordt uitgevoerd.

Correct gebruik

▷ Het afzuigapparaat is uitsluitend ontworpen voor het verwijderen van kookgeuren bij huishoudelijk gebruik.
Gebruik het apparaat nooit voor andere doeleinden dan waarvoor het bedoeld is.
▷ Controleer frituurpannen tijdens het gebruik:

Gebruik het apparaat niet met een externe timer of een apart afstandsbedieningssysteem.
▷ Het apparaat mag niet achter een sierdeur worden geïnstalleerd om te voorkomen dat deze heet wordt.
▷ Klim niet om het apparaat om schade te voorkomen.
Plaats geen warme pannen en braadpannen op het frame om de pakking in silicone niet te beschadigen.
▷ Snijd of bereid geen voedsel op de glaskeramische kookplaat en laat er geen harde voorwerpen op vallen. Schuif niet met braadpannen of pannen over de glaskeramische kookplaat.

De elektrische aansluitingen dienen door een gespecialiseerd elektricien tot stand te worden gebracht.
Dit apparaat heeft een Y-aansluiting, en dus is een neutrale draad nodig. Het netsnoer moet minstens van het type H05VV-F zijn. EENFASE, TWEEFASE en DRIEFASE aansluiting: min. doorsnede van de geleiders: 2,5 mm². Buitendiameter van het netsnoer: min. 7 mm - max. 15 mm.
De aansluitklemmen zijn toegankelijk door de afdekking van de aansluitkast te verwijderen.
Controleer of de eigenschappen van de elektrische huisinstallatie (spanning, maximaal vermogen en stroom) compatibel zijn met die van het apparaat.

Sluit het apparaat aan zoals in het schema is aangetoond (in overeenstemming met de referentienormen voor de netspanning die op nationaal niveau gelden).
▷ Het is raadzaam het netsnoer H05V2V2-F van 5 x 2,5 mm² te gebruiken. Als u het netsnoer H05V2V2-F van 5 x 2,5 mm² gebruikt, houd u dan aan de volgende instructies: scheid voor de driefase aansluiting de 2 draden en verwijder de blauwe kabelmantels van de grijze draden.

ALGEMEEN AANZICHT

FMA 839 HI - Kookplaat met 4 kookzones met geïntegreerde afzuigkap

1 1 1 2

1 Kookzone
2 Bedieningspaneel

Toetsen en weergave-elementen

Druk 2 seconden op de On/Off-toets Ⓞ om de functies van de kookplaat in te schakelen en te activeren. Alle digits tonen B En die van de timer ' C L '.

Nu is de kookplaat ingeschakeld, maar alle kookzones en de afzuigkap hebben een vermogensstand nul. Als de kookplaat 20 seconden ongebruikt blijft, gaat hij automatisch uit.

Let op: Om veiligheidsredenen is het altijd mogelijk de kookplaat uit te schakelen met de On/Off-toets ①. Let op: Op het bedieningspaneel zijn alle selecteerbare functies altijd verlicht/zichtbaar en het zijn ook alleen deze functies die activeerbaar zijn.

Waarschuwingen voor de installateur: Controleer en wijzig eventueel de instelling van het vermogen van de kookplaat. Zie paragraaf 'Menu Installateur (Instelling vermogen kookplaat)'.

De standaard instelling van de kookplaat is ingesteld op een absorptie van 7,4 Kw.

SOORTEN BEDIENINGEN

Bedieningszone timer Bedieningen kookzone linksachter Bedieningen kookzone linksvoor Bedieningszone afzuiginrichting Bedieningen kookzone rechtsachter Bedieningen kookzone rechtsvoor Vermogensbalk De bedieningen van de kookzones, de afzuiginrichting en de timer kunnen worden ingeschakeld door op de referentiedigit te drukken. De bevestiging wordt gegeven door het intens oplichten van de digit.

BEDIENINGEN

Bedieningen Beschrijving
	Selectie bedieningen kookzoneDruk 2 seconden op de On/Off-toets1De kookzones kunnen worden ingeschakeld door op de referentiedigit8te drukken.De bevestiging wordt gegeven door het intens oplichten van de bijbehorende digit.
	Het symbool geeft aan dat de timer van de geselecteerde zone actief is (zie de functie 'Timer van de kookzones').
	Selectie bedieningen afzuiginrichtingDruk 2 seconden op de On/Off-toets1De bedieningen van de afzuigkap kunnen worden geselecteerd door op de referentiedigit8te drukken.De bevestiging wordt gegeven door het intens oplichten van de bijbehorende digit.Het symbool geeft aan dat de timer van de functies van de afzuigkap actief is.Het symbool signaleert het onderhoud/reiniging van het vetfilter na 100 gebruiksuren.Het symbool signaleert het onderhoud van het (geur)filter na 200 gebruiksu- ren.
0 1 2 3 4 5 6 7 8 9	Selectie vermogensstand kookzones en/of snelheid afzuiginrichtingDruk 2 seconden op de On/Off-toets1De vermogensbalk is alleen zichtbaar nadat de digit van de afzuigkap of één van de 4 kookzones is geselecteerd.De vermogensstand van de kookzones of de snelheid van de afzuiginrichting kan worden verhoogd of verlaagd door direct op de gewenste waarde te drukken, of door met uw vinger van rechts naar links of andersom te vegen, afhankelijk van het feit of u de ingestelde waarde wilt verhogen of verlagen.Selectie bedieningen timerDruk 2 seconden op de On/Off-toets ⒶSelecteer de bedieningszone van de timers van de kookzones en van de afzuigin-richting die standaard 'C L' toont (zie de functies van de timer).
	Het symbool geeft de toets voor de veiligheidsfuncties aan (zie 'Toetsenblokkering (reiniging)'.
	Als de kookplaat/afzuiginrichting wordt aangezet, wordt de afzuigkap standaard in de automatische modus ingeschakeld en gaat de led Afel branden. De afzuigkap treedt in werking als de vermogensstand van de kookzones hoger is dan '1'.Hij wordt uitgeschakeld door op de led Ate drukken, bevestigd door de verande-ring van de felheid van de led van fel naar gedempt. Hij wordt ook uitgeschakeld door op een waarde hoger dan '1' op de vermogensbalk te drukken, bevestigd door de verandering van de felheid van de led Avan fel naar gedempt.Hij wordt weer geactiveerd door op de led Ate drukken die fel gaat branden.
	Functie voor PAUZE en HERSTART.
	In combinatie met andere toetsen kan hiermee het gebruikersmenu worden geopend.
	Ontdoofunctie ontdooit levensmiddelen of smelt boter, chocolade of honingenz. zachtjes.
	In combinatie met andere toetsen kan hiermee het menu van de installateur worden geopend.

FUNCTIES

Functie Beschrijving
Toetsenblokkering(Veiligheid van kinderen)	Hiermee kunnen de instellingen van de kookplaat worden vergrendeld om onbedoelde wijzigingen te verhinderen.
	Inschakeling: druk zonder pannen op de kookzones 3 seconden op één van de 4 digits van de kookzones, laat hem los en veeg met uw vinger van 0 naar 9 over de vermogensbalk de zichtbare animatie volgend. De bevestiging wordt gegeven als alle digitstonen.De beschreven handelingen moeten binnen 10 seconden worden uitgevoerd.
	Uitschakeling: druk 3 seconden op één van de 4 digits van de kookzones, laat hem los en veeg met uw vinger van 9 naar 0 over de vermogensbalk de zichtbare animatie volgend.De beschreven handelingen moeten binnen 10 seconden worden uitgevoerd.
Toetsenblokkering(reiniging)	Hiermee kunnen de instellingen van de kookplaat gedurende 15 seconden worden vergrendeld voor een snelle reiniging.
	Inschakeling: druk tegelijk op de digitsvan de kookzones rechtsvoor en linksvoor.Het display van de bedieningszone van de timer telt af vanaf 15 seconden engaat branden.
	Uitschakeling: druk oplof wacht tot de 15 seconden zijn verstreken.
Timer van de kookzones	Aftellen met wekker voor de geprogrammeerde uitschakeling van elke kookzone.
	Inschakeling: selecteer bij ingeschakelde kookplaat één van de 4 kookzones en selecteer een waarde op de vermogensbalk.Druk afzonderlijk op de digits van de bedieningszone van de timer, stel de waarden apart in door ze op de vermogensbalk te kiezen (Minimaal 1 minuut - Maximaal 99 minuten).De bevestiging vindt plaats nadat de kookzone 10 seconden ongebruikt is gebleven.Het display van de bedieningszone van de timer telt af, als dit is ingesteld, anders wordt standaard ' C L ' getoond. Alle zones kunnen een ingestelde timer hebben en het display toont altijd de kookzone met de kortste resterende tijd.Herhaal de handelingen om de waarde van de timer te wijzigen.
	Uitschakeling: stel de waarden van de timer in op 0 of druk op!
Timer (algemeen)	Aftellen met wekker voor algemeen gebruik.
	Inschakeling: druk bij ingeschakelde kookplaat en zonder pannen afzonderlijk op de digits van de bedieningszone van de timer, stel de waarden apart in door ze op de vermogensbalk te kiezen (Minimaal 1 minuut - Maximaal 99 minuten).Het display van de bedieningszone van de timer telt af, als dit is ingesteld, anders wordt standaard ' C L ' getoond.
	Uitschakeling: stel de waarden van de timer op 0 in of druk tweemaal bij uitgeschakel- de kookplaat op ⚠
Warmhoudfunctie	Inschakeling: selecteer één van de 4 kookzones en druk op de toets ⚠De digit van de geselecteerde zone toont ⚠
	Uitschakeling: druk op de toets ⚠ of druk op . ⚠
Turbofunctie	Zowel de kookzones als de afzuigkap kunnen met extra vermogen worden ingesteld.
	Inschakeling: druk zowel voor de afzuigkap als voor de kookzones 2 maal op de '9' op de vermogensbalk. De desbetreffende digit toont ⚠
	Uitschakeling: selecteer één van de andere mogelijke waarden op de vermogensbalk.
Snelopwarmfunctie	Selecteer één van de 4 kookzones en druk 3 seconden op de gekozen waarde op de vermogensbalk (van 1 tot 8).De kookplaat heeft gedurende een bepaalde tijd een piek tot aan het maximale vermogen en gaat daarna naar de ingestelde vermogensstand (zie onderstaande tabel).Het display toont ' A ' + de geselecteerde waarde.1 -> 40 seconden2 -> 72 seconden3 -> 120 seconden4 -> 176 seconden5 -> 256 seconden6 -> 432 seconden7 -> 120 seconden8 -> 192 seconden9 -> niet beschikbaarP -> niet beschikbaar
FunctiePauze + Herstart	Deze functie bevriest alle instellingen van de kookplaat gedurende ongeveer 10 minuten, als de gebruiker genoodzaakt is om voor een korte tijd afwezig te zijn.Tijdens de pauze:- Geen enkele kookzone absorbeert energie.- Alle timers zijn gestopt.- De functies 'Turbo' en 'Snel opwarmen' zijn uitNa 10 minuten hervat de kookplaat alle eerder ingestelde acties.
	Inschakeling: druk minstens 1 seconde op de toets 📁he digits geven aan
	Uitschakeling: druk minstens 1 seconde op de toets 📁otdat hij knippert en druk binnen 10 seconden op een willekeurige andere toets.
Recall-functie	Met deze functie kunnen alle instellingen van de kookplaat worden hersteld in geval van een onbedoelde uitschakeling of een plotselinge stroomuitval.
	Als de uitgeschakeld kookplaat binnen 6 seconden weer wordt ingeschakeld met de to-ets Ⓔ, knippert de toets 📁gedurende 6 seconden. Druk opnieuw op de toets om de eerder ingestelde functies te herstellen. Dit alles wordt bevestigd met een pieptoon.
	Als de uitgeschakelde kookplaat binnen 6 seconden weer wordt ingeschakeld, worden de eerder ingestelde functies automatisch hersteld.
Brugfunctie	Met deze functie kunnen 2 kookzones worden gekoppeld, zodat ze als één grote kookzone kunnen worden bediend. Hierdoor kunnen pannen met een grotere bodem worden gebruikt.
	Inschakeling: druk bij ingeschakelde kookplaat tegelijk op de gewenste toetsen om de 2 kookzones te selecteren waarmee u de brug wilt vormen, totdat een digit 📄toont om aan te geven dat de functie is ingeschakeld. De andere digit dient ervoor om de vermogensstand in te schakelen.Let op: De linker kookzones kunnen niet aan de rechter kookzones worden gekoppeld en omgekeerd.
	Uitschakeling: druk tegelijk op de toetsen waarmee u de brug heeft gevormd totdat het symbool 📄verdwijnt.
Functie automatische pandetectie	Als op één van de kookzones een pan wordt gezet, detecteert de kookplaat hem auto-matisch en schakelt de bijbehorende digit op het hoogste vermogen in en toont Ⓔ
Restwarmte-indicatie	De restwarmte-indicatie is een veiligheidskenmerk om aan te geven dat het oppervlak van de kookzone nog een temperatuur van 60^ of hoger heeft en brandwonden kan veroorzaken als hij met blote handen wordt aangeraakt.Op de digit van de bijbehorende kookzone wordt 📄getoond.

BEDIENINGEN AFZUIGINRICHTING

	Symbool TimerZodra de digit van de afzuiginrichting is geselecteerd, drukt u op de digits van het timerbeheer om het aftellen in te stellen.
	Symbool voor onderhoud van het vetfilterDe signalering voor de reiniging van het vetfilter wordt weergegeven met de ledøn is altijd ingeschakeld.
	Druk op de vermogensbalk op ' 9 ' voor de instelling van de HOGE SNELHEID 1. De inschakeling van deze snelheid is ingesteld op 10 minuten. Na deze tijd keert het systeem automatisch terug naar de eerder ingestelde snelheid. De functie wordt uitgeschakeld door een andere snelheid te selecteren.
	Druk tweemaal op de vermogensbalk op ' 9 ' voor de instelling van de HOGE SNELHEID 2. De inschakeling van deze snelheid is ingesteld op 5 minuten. Na deze tijd keert het systeem automatisch terug naar de eerder ingestelde snelheid. De functie wordt uitgeschakeld door een andere snelheid te selecteren.
Delay	Deze functie is alleen beschikbaar als de automatische modus wordt uitgeschakeld. De automatische modus wordt uitgeschakeld door opAe drukken.Druk op de digit van de afzuiginrichting en stel een snelheid in op de vermogensbalk.Druk op de digit voor het timerbeheer die 'CL' toont, maar die overgaat op het aftellen, reeds ingesteld op 15 minuten.
[7YK7]	Symbool voor onderhoud van het koolstofffilterDe afzuigkap is standaard ingesteld in de afzuigmodus. Druk op de Aan/Uit-knop. Druk, zonder belasting, op de Digit van de bedieningen van de afzuigkap om de afzuigkap in te schakelen. Druk opnieuw 5 seconden op de Digit voor:Activering van het koolstofffilter:Het symbool van het koolstofffilter (geurafscheider) licht gedurende 1 seconde op en het apparaat geeft een dubbele pieptoon.Deactivering van het koolstofffilter:Het symbool van het koolstofffilter (geurafscheider) knippert twee keer en het apparaat geeft een dubbele pieptoon.
	Reset en reactivering van de filtersNa 200 bedrijfsuren van het koolstofffilter en 100 bedrijfsuren van het vetfilter gaan de betreffende pictogrammen branden om aan te geven dat het aangegeven filter moet worden onderhouden.Ga na het uitvoeren van onderhoud aan het filter met een uitgeschakelde kookplaat als volgt te werk:De kookplaat Aan/Uit zettenDruk op de Digit van de bedieningen van de afzuigkapBom de genummerde balk te activeren.Druk ten minste 5 seconden op toets "A" en wacht op de bevestiging van de reset, die wordt aangegeven met een dubbele pieptoon en het verdwijnen van het symbool.Indien de bevestiging van de reset (dubbele pieptoon en verdwijnen van het symbool) niet binnen 6 seconden plaatsvindt, dient u de kookplaat uit te schakelen en de procedure vanaf het begin te herhalen.

GEBRUIKERSMENU (AANPASSINGEN)

① 8 8 ◦ 8 ◦ 8 * 8 ◦ + ♡ +* ◦ 8 ⊕ ① 0 1 2 3 4 5 6 7 8 9 ⊥

Het gebruikersmenu dient ervoor om de signaleringen van de kookplaat naar believen van de gebruiker in te stellen. Het gaat hierbij om zowel akoestische (toon en volume) als visuele signaleringen.

Druk op de toets Ⓙ

Druk binnen 3 seconden opnieuw op de toets ⏻

- Het symbool verschijnt.

- Houd de toets 11 gedrukt en druk één voor één kloksgewijs op de 4 digittoetsen van de kookzones (5), beginnend aan de linkerkant. Elke druk wordt gesignaleerd door een pieptoon en als de toets wordt losgelaten, ziet u het volgende:

Op de digit verschijnt afwisselend en ben nummer tussen 2 en 7 die de code van het menu aangeeft (zie onderstaande tabel).

Op de digit verschijnt een nummer dat afhankelijk is van de parameters die bij de keuze zijn aangegeven (zie onderstaande tabel).

Druk op de digit en op een nummer tussen 2 en 7 op de vermogensbalk om naar het instellingenmenu te gaan (Zie onderstaande tabel).

Zodra de juiste waarde is ingesteld, moet deze worden bevestigd door de toets ingedrukt te houden tot de bevestiging.

Menucode Beschrijving Waarde
U2	Menu voor het volumebeheer van de toetstoon. 0 -	1 - 2 - 3
U3	Menu voor het volumebeheer van de alarmtoon. 0 -	1 - 2 - 3
U4	Menu voor het beheer van de lichtsterkte van het display.	Max. 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 Min.
U5	Menu voor het beheer van de aftel-animatie. 0 - 1
U6	Menu van de pandetectiefunctie altijd actief.	0 - 1
U7	Menu voor het beheer van het geluidssignaal na het aftellen.	0 - 1 - 2

MENU INSTALLATEUR (INSTELLING VERMOGEN KOOKPLAAT)

① 8 8 ○ 8 ○ 8 # 8 ○ + + + ○ 8 + + A ① 0 1 2 3 4 5 6 7 8 9 ⊥

Bij de eerste aansluiting op het elektriciteitsnet in de woning moet de installateur het vermogen van de ko- okpitten van de kookplaat instellen, rekening houdend met de werkelijke mogelijkheden en capaciteiten van het elektriciteitsnet.

Als dit niet nodig is, kan de kookplaat direct worden ingeschakeld met de toets ① volg anders onderstaande handelingen om het menu te openen.

Bij de eerste voedingsspanning naar het apparaat knippert het symbool .1

- Houd de toets ingedrukt. - Druk één voor één tegen de klok in op de 4 digittoetsen van de kookzones (5), beginnend aan de rechterkant. Elke druk wordt gesignaleerd door een pieptoon en als de toets wordt losgelaten, ziet u het volgende:

Op de digit verschijnt afwisselend en C O

Op de digit verschijnt . 0

- Druk op de digit en op nummer 8 op de vermogensbalk om naar het instellingenmenu te gaan. Deze handeling wordt bevestigd door de verandering van de weergave van (en) in (en). Nb bent u in het menu voor de instellingen van het vermogen van de kookplaat.

Druk op de digit en selecteer één van de weergegeven waarde in de vermogensbalk (0-1-2-3) volgens onderstaande tabel.

Zodra de juiste waarde is ingesteld, moet deze worden bevestigd door de toets ingedrukt te houden tot de bevestiging.

Vermogensregelingsfunctie

Dit product is voorzien van een elektronisch bestuurde vermogensregelingsfunctie. De vermogensregelingsfunctie detecteert de afgifte van het maximale vermogen van 3,7 kW/16 A voor de gecombineerde kookelementen (fasen rechter- en linkerkant), waardoor de stroomverdeling wordt geoptimaliseerd en het inductiesysteem niet wordt overbelast.

Daarom wordt het totale vermogen continu bewaakt en zo nodig verminderd. Als het gevraagde totale vermogen niet kan worden geleverd, vermindert een controle-element standaard het vermogen van een ander kookelement naar een stand net eronder van de desbetreffende vermogenscurve, zodat de stroomopname van 16 A niet wordt overschreden.

In dit geval detecteert de generator de laatste bediening met de hoogste prioriteit die door de gebruikersinterface is verzonden en vermindert zo nodig de eerder geactiveerde instellingen voor een ander kookelement. De vermogensregelingsfunctie wordt in eerste instantie ook geactiveerd als een pan op het kookelement wordt gedetecteerd.

Bijvoorbeeld:

Als in dezelfde fase (fasen rechter- en linkerkant) de boostfunctie (boost) (P) in een kookzone wordt geselecteerd, dan mag automatisch de andere kookzone de vermogensstand 5 niet tegelijk overschrijden.

Dit aspect is variabel, afhankelijk van de beperking die op het apparaat is ingesteld (zie paragraaf 'MENU INSTALLATEUR').

Hoe werken inductiekookzones

Inductiekookplaten werken heel anders dan traditionele kookplaten of kookplaten met metalen platen. De inductiespiraal onder de glaskeramische plaat creëert snel een magnetisch veld met hoge variabiliteit die de magnetiseerbare bodem van de pan direct opwarmt. De glaskeramische plaat wordt alleen opgewarmd door de warme pan. Als de pan van de kookzone wordt afgehaald, stopt de stroomtoevoer onmiddellijk.

Pandetectie

Elke kookzone heeft een pandetectiesysteem. Het pandetectiesysteem herkent pannen met een magnetiseerbare bodem die geschikt zijn voor gebruik op inductiekookplaten.

Als de pan tijdens de werking wordt weggehaald of als een ongeschikte pan wordt gebruikt, knippert het display naast het staafdiagram met .U

Als er geen pannen op de kookzone zijn geplaatst tijdens de pandetectietijd van 20 seconden:

- De kookzone gaat na 20 seconden automatisch uit.

- Het display van elke kookzone toont

Pannen

Geschikte pannen

Alleen pannen met een volledig magnetiseerbare bodem zijn geschikt voor het koken op een inductiekookplaat.

Een magneet hecht aan elk punt van de hele bodem van de pan.

Pannen die geschikt zijn voor het koken op inductie

De pannen die op inductiekookplaten moeten worden gebruikt, moeten van metaal zijn, magnetische eigenschappen hebben en een voldoende grote bodem hebben.

Geschikte pannen:

√ Pannen in geëmailleerd staal met een dikke bodem.
√ Pannen in gietijzer met geëmailleerde bodem.
√ Pannen in meerlagig rvs, ferritisch roestvrij staal en aluminium met speciale bodem.

Niet-geschikte pannen:

√ Pannen en braadpannen van koper, roestvrij staal, aluminium, vuurvast glas, hout, keramiek en aardewerk.

Breng een magneet in de buurt van de bodem om te zien of een pan geschikt is: als de magneet wordt aangetrokken, is de pan geschikt voor het koken op inductie.

Als u niet over een magneet beschikt, kunt u de pan vullen met een kleine hoeveelheid water, de pan op een kookzone zetten en de kookzone inschakelen. Als op het display het symbool verschijnt, is de pan niet geschikt.

Let op: gebruik uitsluitend pannen met een perfect platte bodem die geschikt is voor inductiekookzones. Het gebruik van pannen met een onregelmatige bodem kan de efficiëntie van het warmtestralingssysteem ondermijnen en kan de pandetectie op de kookzone verhinderen.

Geluiden tijdens het koken

De pannen kunnen geluiden voortbrengen tijdens het koken. Dit duidt niet op een storing en heeft geen invloed op de werking van het apparaat. Het geluid is afhankelijk van welk type pan wordt gebruikt.

Als het geluid erg lastig is, kan het handig zijn om van pan te veranderen.

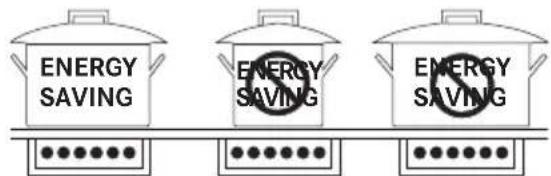

Aanwijzingen voor energiebesparing

De diameter van de bodem van de pan moet overeenstemmen met de diameter van de kookzone.

ENERGY SAVING ENERGY SAVING ENERGY SAVING

Controleer bij aankoop van een pan of de aangegeven diameter overeenstemt met de diameter van de bodem of met die van de bovenkant van de pan, omdat die van de bovenkant van de pan doorgaans groter is dan die van de bodem.
Bij het bereiden van gerechten met lange bereidingstijden kunnen tijd en energie worden bespaard door een hogedrukpan te gebruiken. Deze bereidingswijze zorgt er bovendien voor dat de vitamines in het voedsel bewaard blijven.
Controleer of er voldoende vloeistof in de hogedrukpan zit. Als de hoeveelheid vloeistof niet voldoende is en de pan oververhit raakt, kan schade aan de hogedrukpan en aan de kookzone worden veroorzaakt.
Bedek de pannen zo mogelijk altijd met een geschikte deksel.
Kies een pan die geschikt is voor de te bereiden hoeveelheid voedsel. Het gebruik van grote pannen die maar gedeeltelijk gevuld zijn, leidt tot energieverspilling.

Kookzone Bodem van de pan

Min ∅ (aanbevolen) Max ∅ (aanbevolen)

210 mm × 190 mm (enkel) 110 mm 145 mm

Normale werkingsgeluiden van de kookplaat

De inductietechnologie is gebaseerd op de creatie van elektromagnetische velden. Deze elektromagnetische velden genereren warmte direct op de bodem van de pan. Pannen en koekenpannen kunnen verschillende geluiden of trillingen veroorzaken, afhankelijk van de manier waarop ze vervaardigd zijn.

Deze geluiden zijn hieronder beschreven:

Zacht gezoem (zoals het geluid van een transformator)

Dit geluid wordt geproduceerd als op een hoge warmtestand wordt gekookt en wordt veroorzaakt door de hoeveelheid energie die van de kookplaat naar de pannen wordt overgebracht. Het geluid stopt of wordt minder als de warmtestand wordt verlaagd.

Zacht gesis

Dit geluid wordt geproduceerd als de pan leeg is en het stopt als de pan met water of levensmiddelen wordt gevuld.

Geknetter

Dit geluid treedt op bij pannen die uit vele gelaagde materialen bestaat en wordt veroorzaakt door de trillingen van de oppervlakken waar de verschillende materialen met elkaar in aanraking komen. Het geluid is afkomstig van de pannen en kan variëren op basis van de hoeveelheid en het bereidingstype van het voedsel.

Hard gesis

Dit geluid treedt op bij pannen die bestaan uit verschillende gelaagde materialen en bovendien wanneer deze op het hoogste vermogen worden gebruikt en ook op twee kookzones. Het geluid stopt of wordt minder als de warmtestand wordt verlaagd.

Geluiden van de ventilator

Voor een juiste werking van het elektronisch systeem moet de temperatuur van de kookplaat worden geregeld. Hiervoor is de kookplaat uitgerust met een koelventilator die wordt ingeschakeld om de temperatuur van het elektronische systeem te verlagen en te regelen. Het kan gebeuren dat de ventilator blijft werken zodra het apparaat wordt uitgeschakeld als nog een te hoge temperatuur van de kookplaat wordt gedetecteerd.

Ritmische geluiden die lijken op het getik van een klok

Dit geluid treedt alleen op als minstens 3 kookzones zijn ingeschakeld en het verdwijnt of wordt minder als er één wordt uitgeschakeld.

De beschreven geluiden zijn een normaal kenmerk van de inductietechnologie en mogen dus niet als defecten worden beschouwd.

Vermogensstand Kookmethode Te gebruiken voor
1 Smelten, zachtjes opwarmen Boter, chocolade, gelatine, sauzen
2 Smelten, zachtjes opwarmen Boter, chocolade, gelatine, sauzen
3 Weken Rijst
4 Doorkoken, slinken, stoven Groenten, aardappels, sauzen, fruit, vis
5 Doorkoken, slinken, stoven Groenten, aardappels, sauzen, fruit, vis
6 Doorkoken, smoren Pasta, soep, gestoofd vlees
7 Zachtjes bakken		Rösti, omelet, gepaneerde en gebakken gerechten, worst
8 Bakken, frituren in veel olie Vlees, patat
9 Snel bakken op hoge temperatuur Biefstuk
P Snel opwarmen Water koken

WERKING

Inschakeling van het apparaat

Houd ①ingedrukt om het apparaat in te schakelen.

• Alle displays van de vermogensstanden tonen '0'.
• Als er geen andere selecties worden verricht, gaat het apparaat om veiligheidsredenen na 20 seconden uit.

Selectie van een kookzone

Druk op de referentiedigit van één of meerdere kookzones en stel de vermogensstand in.

Uitschakelen van een kookzone

Raak de '0' van de vermogensbalk aan.

- Als er geen andere selecties worden verricht en de andere kookzones uit zijn, wordt het apparaat na 20 seconden uitgeschakeld.

Uitschakeling van de kookplaat

Raak een aantal seconden aan om de kookplaat uit te schakelen.

- Als er geen andere selecties op het display worden verricht en alle kookzones uit zijn, wordt het apparaat na 20 seconden uitgeschakeld.

Restwarmte-indicator

Als een kookzone is uitgeschakeld, maar nog warm is, blijft op het paneel de letter 'H' branden om gevaar voor brandwonden aan te geven.

Ontdooi-instellingen

Met de Ontdooifunctie is het mogelijk levensmiddelen te ontdooien of boter, chocolade of honing zachtjes te laten smelten.

- Selecteer de kookzone door op de desbetreffende digit te drukken.

- Druk op de toets

PowerPlus-instelling

Zowel de kookzones als de afzuigkap kunnen met extra vermogen worden ingesteld.

De geselecteerde kookzone werkt gedurende 10 minuten op extra vermogen. Deze functie kan bijvoorbeeld worden gebruikt om snel een grote hoeveelheid water te verwarmen.

- Selecteer één van de zones en druk 2 maak op de '9' op de vermogensbalk. De desbetreffende digit toont P.

Timer

Als de timer is ingesteld, wordt de kookzone uitgeschakeld na een ingestelde tijd.

Instelling van de timer

• Kookplaat aan
• Kookzone ingesteld
• Druk op de digit ⚡θθ
• Stel de timer in tussen 1 en 99 minuten.

De timer wijzigen

• Timer ingesteld
  -Druk op de actieve kookzone van de timer die u wilt wijzigen.
• Druk op de digit 88
• Stel de timer in tussen 1 en 99 minuten.

Brugfunctie

Met de koppelfunctie 'brug' kunnen twee enkele kookzones zo worden ingeschakeld dat ze samen kunnen werken en kunnen worden geregeld. Hierdoor kunnen pannen met een grotere bodem worden gebruikt.

Druk tegelijk op de gewenste toetsen om de 2 kookzones te selecteren waarmee u de brug wilt vormen totdat een digit 100ont om aan te geven dat de functie is ingeschakeld.

De andere digit dient ervoor om de vermogensstand in te schakelen.

Let op: De linker kookzones kunnen niet aan de rechter kookzones worden gekoppeld en omgekeerd.

Kinderslot

• Apparaat aan
• Inschakeling:

druk 3 seconden op één van de 4 digits van de kookzones, laat hem los en veeg met uw vinger van 0 naar 9 over de vermogensbalk. Alle digits tonen L. De beschreven handelingen moeten binnen 10 seconden worden uitgevoerd.

- Uitschakeling:

Druk 3 seconden op één van de 4 digits van de kookzones, laat hem los en veeg met uw vinger van 9 naar 0 over de vermogensbalk. De beschreven handelingen moeten binnen 10 seconden worden uitgevoerd.

MODEL FMA 839	HI
Totaal maximaal vermogen (kookplaat + afzuigkap)	7,62 Kw(basisinstelling)
Totaal maximaal vermogen (kookplaat + afzuigkap)	4,72 Kw
Totaal maximaal vermogen (kookplaat + afzuigkap)	3,72 Kw
Totaal maximaal vermogen (kookplaat + afzuigkap)	3,02 Kw

REINIGING EN VERZORGING

Het geurfilter met actieve koolstof kan worden geregenereerd. Volg de bij de set geleverde voorschriften zowel voor wat betreft de regeneratieprocedure als voor wat betreft de vervangingstijden.

Vetfilters Z: De filters moeten om de 2 maanden van gebruik worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de vaatwasmachine worden gewassen. De roosters niet in de vaatwasmachine wassen.

kookplaten als de kookplaat nog warm is. Volg de aanbevelingen van de producent met betrekking tot de te gebruiken schraper.

▷ Verwijder suikerhoudend voedsel, bijv. overgekookte jam, met een schraper voor glaskeramische kookplaten als de kookplaat nog warm is. Zo niet, dan kunnen de resten het glaskeramische oppervlak beschadigen.
Verwijder eventueel gesmolten plastic met een schraper voor glaskeramische kookplaten als de kookplaat nog warm is. Zo niet, dan kunnen de resten het glaskeramische oppervlak beschadigen.
Verwijder kalkvlekken met een kleine hoeveelheid van een antikalkoplossing, bijv. azijn of citroensap, zodra de kookplaat is afgekoeld. Maak hem daarna weer schoon met een vochtige doek.

Algemene aanbevelingen

Gebruik nooit schuursponsjes, staalwol, zoutzuur of andere producten die krassen of sporen op het oppervlak kunnen achterlaten.
Voedsel dat per ongeluk op het oppervlak, de functionele of esthetische elementen van de kookplaat valt of erop blijft liggen, mag niet worden geconsumeerd.

Reiniging van het apparaat

Maak de kookplaat na elk gebruik schoon om te voorkomen dat eventuele voedselresten verbranden.
Gebruik voor het reinigen van het dagelijkse vuil een zachte doek of spons en een geschikt schoonmaakmiddel. Volg de aanbevelingen van de producent met betrekking tot de te gebruiken schoonmaakmiddelen. Het is aanbevolen beschermende schoonmaakmiddelen te gebruiken.
▷ Verwijder aangekoekt vuil, bijv. overgekookte melk, met een schaper voor glaskeramische

OPLOSSEN VAN PROBLEMEN

Storingscodes
Storingscode Beschrijving		Mogelijke oorzaak van de storing	Oplossing
'Geluidssignaal bij inschakeling. Geen storingscode weergegeven'	De bediening van de afzuigkap werkt niet	Beschadiging of slechte aansluiting van de LIN-kabel op de printplaat van de afzuigkap	Controle aansluiting/vervanging van de LIN-kabel
ER03	Continue activering van de sensor. TC gaat na 10 sec uit.	Water of pan op glasplaat, op de sensoren of op de bediening.	Het oppervlak van de bediening reinigen. De voorwerpen van de sensoren verwijderen.
ER20	Interne fout in de TC - TC vervangen.
ER21	Oververhitting.	De temperatuursensor heeft een temperatuur hoger dan 85°C gemeten.	Laat de kookplaat afkoelen en de fout verdwijnt bij temperaturen onder de 75°C.
			De thermische isolatie controleren.
ER22	Defecte beoordeling knop, gebruiksinterface gaat uit na 3,5 - 7.5 sec.	- TC vervangen
ER31	De configuratie tussen TC en inductie is onverenigbaar.	De configuratiegegevens van de generator komen niet overeen met die van de TC.	Nieuwe configuratie.
			TC vervangen.
			De generator vervangen.
ER36	Interne fout in de TC - TC vervangen.
ER47	Communicatiefout tussen TC en inductie	De LIN-kabel is beschadigd. Er is geen voedingsspanning op de LIN-kabel.	De kabel vervangen. Controleren of de kabel correct aangesloten is.
E2	Oververhitting van de sensor van de kookzone. TC gaat na 10 sec uit.	Lege pan. Geen lege pannen verwarmen.
E3	Verkeerde pan. De kookzones zijn uit.	De pannen verliezen hun magnetische eigenschappen	Geschikte pannen gebruiken
		Interne fout in de circuits van de generator	Module vervangen
E4	Configuratiefout. De kookzone kan niet worden geactiveerd.	De inductiemodule is nog niet geconfigureerd.	Een handmatige configuratie uitvoeren.
E5	Geen communicatie tussen UI en inductiegenerator. De kookzone kan niet worden geactiveerd	Defecte LIN-bedrading of voedingskabel.	De bedrading en de voedingsspanning controleren.
		Interne fout in de circuits van de generator of van het filter.	De module vervangen
E6	De voedingsspanning valt niet binnen het bereik (spanning en/of frequentie) De kookzone kan niet worden geactiveerd	De voedingsspanning valt niet in het bereik (zie de technische gegevens voor de details).	De voedingsspanning controleren.
		Interne fout in de circuits van de generator.	De module vervangen
E7	Interne fout in de TC. De kookzones zijn uit.	- De module vervangen
E8	Defect van de afzuiginrichting.	De afzuiginrichting is verstopt.	Eventuele blokkades reinigen en verwijderen.
		Defecte ventilator of elektronische module.	De module vervangen
E9	Fout van de temperatuursensor voor de kookzone. De desbetreffende kookzone is uit.	Het circuit van de temperatuursensor is open of er is kortsluiting.	Vervang de inductor.
EA	Interne fout in de TC. De kookzones zijn uit.	- De generator vervangen.
EH	Temperatuursensor geblokkeerd. De desbetreffende kookzone is uit.	Geentemperatuurverandering (min. 10 K / 5 min) na de activering van de kookzone.	Vervang de inductor.

TC = TOUCH CONTROL
UI = GEBRUIKERSINTERFACE
NTC = TEMPERATUURSENSOR

ONDERHOUD EN REPARATIE

Zorg ervoor dat het onderhoud van de elektrische componenten alleen door de fabrikant of door de servicedienst wordt uitgevoerd.
Zorg ervoor dat beschadigde kabels alleen door de fabrikant of door de servicedienst worden vervangen.

Als u contact opneemt met de servicedienst, geef dan de volgende informatie:

• Type storing
• Model van het apparaat (Art./Cod.)
• Serienummer (S.N.)

Deze informatie vindt u op het typeplaatje. Het typeplaatje is op de onderkant van het apparaat aangebracht.

AFVOEREN

Het symbool op het product of op het verpakkingsmateriaal geeft aan dat het product niet mag worden behandeld als huishoudelijk afval. In plaats daarvan moet het worden afgeleverd bij een verzamelplaats voor de recycling van elektrische en elektronische apparaten. Door ervoor te zorgen dat het product correct wordt afgevoerd, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen. Neem voor meer informatie over de behandeling, terugwinning en recycling van dit product contact op met het bevoegde gemeentekantoor, de huisvuilophaaldienst of de winkel waar u het product heeft gekocht.
Het apparaat voldoet aan de richtlijn 2012/19/EU betreffende de vermindering van gevaarlijke stoffen in elektrische en elektronische apparaten en de verwerking van het afval.

TECHNISCHE GEGEVENS

Identificatie van het product

Type: 4300

Model: FMA 839 HI

Raadpleeg het typeplaatje op de achterkant van het product.
De producent brengt voortdurend verbeteringen aan de producten aan. Daarom kunnen de tekst en de illustraties van deze gebruikshandleiding zonder voorafgaande kennisgeving veranderen.

Meer informatie over de technische gegevens is beschikbaar op de website:

- www.franke.com

FMA 839 HI

1 2 3 4

1,2 Flexibele kookzone 1 + 2 In brug 3,4 Flexibele kookzone 3 + 4 In brug

Parameter Waarde Afmetingen (mm)

Nuttige afmetingen - 830 × 520 (L x D)
Voedingsspanning/frequentie 220-240 V, 50 Hz; 220 V, 60 Hz3N~ / 2N~ 380-415 V, 50 Hz;3N~ / 2N~ 380 V, 60 Hz
Elektrische gegevens en gegevens over de verwarmingselementen
Kookzone 1,2,3,4	2100 W;Power Boost: 3000 W	210 x 190
Flexibele kookzone1 + 2, 3 + 4	3000 W;Power Boost: 3700 W	210 x 390

Parameter Waarde Meeteenheid

Gewicht van het apparaat 21 kg
Aantal kookzones 4
Warmtebron	inductie

INDICE

Franke Nederland B.V.

5700 AD Helmond

Phone [phone]

Turkey
