| Producttype | CO₂-meetinstrument |
| Merk | Voltcraft |
| Model | CM100 |
| Afmetingen (apparaat) | 173 x 68 x 42 mm |
| Afmetingen (sonde) | 185 x 38 x 26 mm |
| Lengte sondesnoer | Ongeveer 1 m |
| Gewicht | Ongeveer 470 g |
| Voeding | 6 microbatterijen 1,5 V (AAA) of voedingseenheid 9 V/DC, min. 150 mA (optioneel) |
| Stroomverbruik | 10 - 128 mA |
| CO₂-meetbereik | 0 - 4000 ppm |
| CO₂-resolutie | 1 ppm |
| CO₂-nauwkeurigheid | 0-1000 ppm: ±40 ppm; 1000-3000 ppm: ±5% van de meting; 3000-4000 ppm: ±250 ppm |
| Temperatuurmeetbereik | 0 - 50 °C / 32 - 122 °F |
| Temperatuurresolutie | 0,1 ° |
| Temperatuurnauwkeurigheid | ±0,8 °C |
| Hoogtecompensatie | 0 - 9000 m (handmatig instelbaar) |
| Temperatuurcompensatie | Automatisch |
| Meettijd | Ongeveer 2 minuten (afhankelijk van luchtcirculatie) |
| CO₂-alarmfunctie | Ja (drempel instelbaar in menu Setup) |
| Geheugen voor waarden | Minima en maxima (REC) |
| Interface | RS232 (kabel optioneel) |
| Automatische uitschakeling | Na ongeveer 10 minuten (uitschakelbaar) |
| Display | LCD 2 regels |
| Bedrijfstemperatuur | 0 tot +50 °C |
| Relatieve luchtvochtigheid | < 85% RV, zonder condensatie |
| Onderhoud en reiniging | Reinigen met een droge, antistatische en pluisvrije doek. Gebruik geen schurende middelen of oplosmiddelen. |
| Vervangen van batterijen | Schroef het deksel aan de achterkant los, vervang door 6 AAA alkalinebatterijen met inachtneming van de polariteit. |
| Veiligheid | Niet gebruiken in explosieve omgeving. Vermijd vocht, brandbare gassen. Buiten bereik van kinderen houden. |
| Onderdelen en repareerbaarheid | Batterijen en voedingsadapter optioneel verkrijgbaar (referenties: 65 23 64 voor batterijen, 12 26 99 voor adapter). Reparaties door gekwalificeerde technicus. |
| Algemene informatie | Handleiding beschikbaar in FR, DE, EN, NL. Technische ondersteuning Voltcraft: +49 (0) 180/586 582 7 |
Veelgestelde vragen - CM100 VOLTCRAFT
Gebruikersvragen over CM100 VOLTCRAFT
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Meetinstrumenten in PDF-formaat gratis! Vind uw handleiding CM100 - VOLTCRAFT en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CM100 van het merk VOLTCRAFT.
GEBRUIKSAANWIJZING CM100 VOLTCRAFT
NL GEBRUIKSAANWIJZING
Pagina 43 - 55
Colofon in once gebruiksaanwijzingen
Deze gebruiksaanwijing is een publicatie van de firma Voltcraft, Lindenweg 15, D-92242 Hirschau/Duitsland, Tel. +49 180/586 582 7 (www.voltcraft.de).
Alle rechten, vertaling inbegrepren, voorbehonden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijktoestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van techniek en uitrusting voorbehonden.
Deze gebruiksaanwijzing hoort bij dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden.
Bewaar deze handleiding zorgvuldig, zodat u deze later nog eens=kunt nalezen!
U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 43.
Einführung
hartelijk dank voor de aankoop van dit Voltcraft® product. U hebft hiermee een goede keus gedaan.
U heeft een meer dan gemiddeldkwaliteitssproduct aangeschaft uit een merkfamilie die zich op het gebied van meet-, laad-, en voedingstechniek anderscheidt door specifieke vakkundigheid en permanente innovatie.
Met Voltcraft® kan zowel de ambitieuze hobbyelektronicus als de professionele gebruiker ingewikkelde taken uitvoeren. Voltcraft® biedt u betrouwbare technologie gegen een buitengewoon voordelige prijskwaliteitverhouding.
Wij zijn zeker dat uw keuze voor Voltcraft is tegelijkertijd het begin
van een lange en prettige samenwerking.
Veel plezier met uw nieuwe Voltcraft® product!
Inhoudsopgave
Inleiding 43
Voorgeschreiben gebruk 44
Veiligheidsvoorschriften 44
Leveringsomvang 45
Bedieningselementen 46
Display-symbolen 46
Toetsfuncties 47
Ingebruikname 47
Setup-menu 48
Uitvoeren van een meting 50
CO_2 en temperatuurmeting 50
CO_2 -alarmbedrijf 50
REC-meetwaardegeheugen 51
RS232-interface 51
Onderhoud en reiniging 52
Batterijen verrangen 52
Gebruik met netadapter 53
Afvalverwijdering 53
Verhelpen van storingen 54

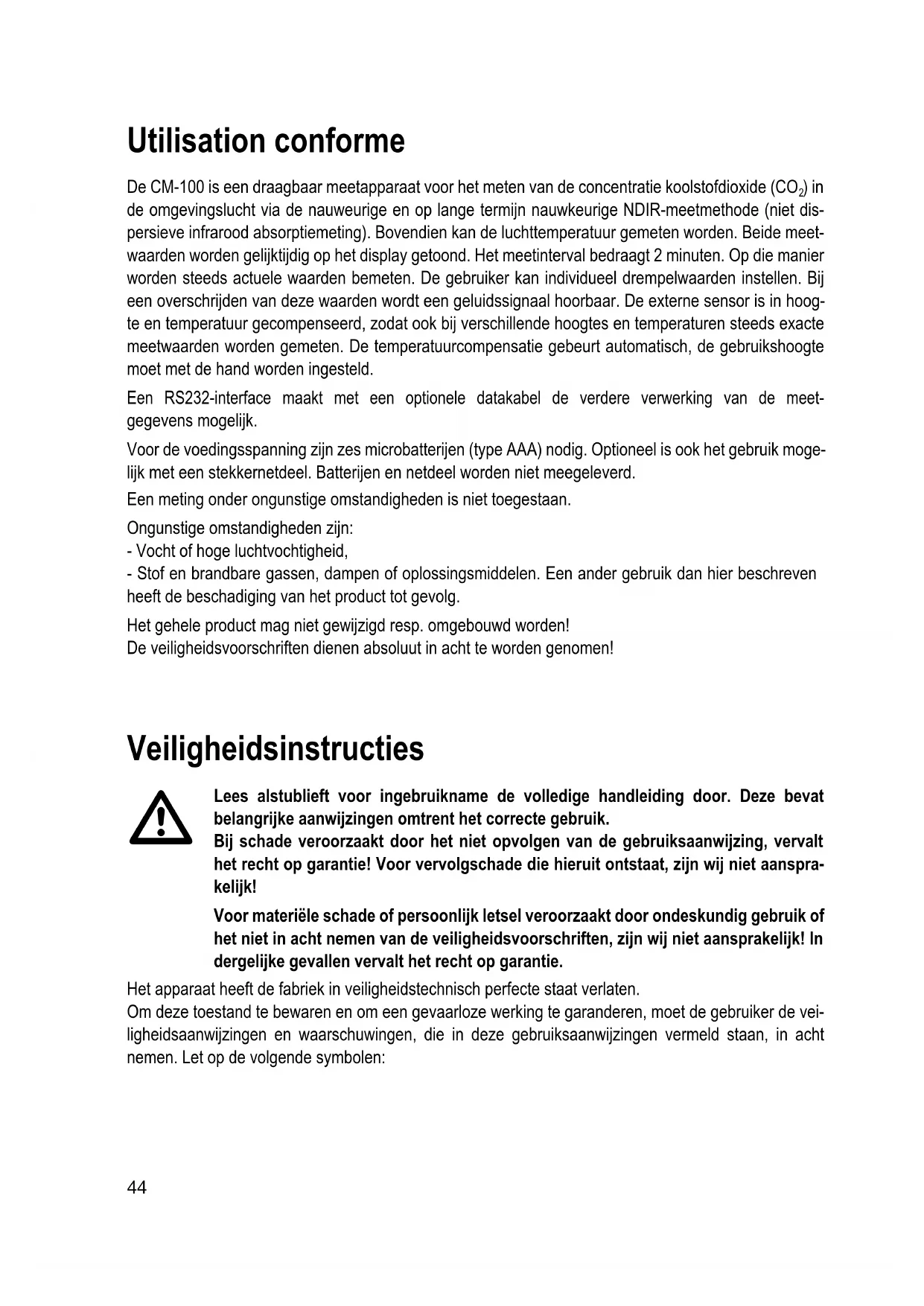

De CM-100 is een draagbaar meetapparaat voor het meten van de concentratie koolstofdioxide (CO_2) in de omgevingslucht via de nauweurige en op lange termijn nauwkeurige NDIR-meetmethode (niet dispersieve infrarood absorptiemeting). Bovendien kan de luchttemperatuur gemeten worden. Beide meetwaarden worden gelijktijdig op het display getoond. Het meetinterval bedraagt 2 minutes. Op die manier worden steeds actuele waarden bemeten. De gebruiker kan individuel drempelwaarden instellen. Bij een overschrijden van deze waarden worden een geluidssignal haoorbaar. De externe sensor is in hoogte en temperatuur gecompenseerd, zodat ook bij verschillende hoogtes en temperaturen steeds exactemeetwaarden worden gemeten. De temperatuurcompensatie gebeurt automatisch, de gebruikshoogte要去 met de hand worden ingesteld.
Een RS232-interface maakt met een optioneleatakabel de verdere verwerking van de meetgegevens möglichk.
Voor de voedingsspanning zijn ces microbatterijen (type AAA) nodig. Optioneel is ook het gebruik mogelijk met een stekkernetdeel. Batterijen en netdeel worden nicht meegeleverd.
Een meting onder ongunstige omstandigheden is Niet toegestaan.
Ongunstige omstandigheden zijn:
-
Vocht of hoge luchtvochtigheid,
-
Stof en brandbare gassen, dampen of oplossingsmiddelen. Een ander gebruik dan hier beschreiben heeft de beschadiging van het product tot gevolg.
Het gehele product mag nicht gewijzigd resp. omgebouwd worden!
De veiligeidsvoorschriften dieren absolut in acht te worden genomen!
Veiligheidsinstructies
Lees alstublieft voor ingebruikname de volledige handleiding door. Deze bevat belangrijke aanwijzingen omtrent het correcte gebruik.
Bij schade veroorzaakt door het Niet opvolgen van de gebruiksaanwijzing, vervalt hetrecht op garantie! Voor verwolgschade die hieruit ontstaat, zich wij nicht aansprakelijk!
Voor materièle schade of persoonlijk letsel veroorzaakt door oneskundig gebruik of het Niet in acht nemen van de veiligheidsvoorschriften, zich wij Niet aansprakelijk! In dergelijk geallen verralt hetrecht op garantie.
Het apparaat heeft de fabriek in veiligheidstechnisch perfecte staat verlaten.
Om deze toestand te bewaren en om een gevaarloze werkig te garanderen,要去 de gebruiker de veiligheidsaanwijzingen en waarschuwingen, die in deze gebruiksaanwijzingen vermeld staan, in acht nemen. Let op de volgende symbolen:
Een uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die absolut opgevolgd dienen te worden.
Dit apparaat is CE-goedgekeurd en voldoet aan de betrokken Europese richtlijnen.
Het "hand"-symbol bool vindt u bij bijzondere tips of instructies voor de bediening.
Om veiligheids- en vergunningsredenen (CE) is het eigenmachtig ombouwen en/of veranderen van het product Niet toegestaan.
Meetapparaten en accessoires zichen geen spelelgoed; houd deze buiten bereik van kinderen!
In industrielle omgevingen dieren de Arbovoorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.
CO_2 is een kleur- en reukloos gas. Denk bij alle metingen om uw eigengeiligheid. Breng in zones met möglichke hoge concentraties alleen de sensor in het te meten medium.
In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehonden op de bediening van meetapparaten.
Schakel het meetapparaat nooit onmiddelijk in wanner het van een koude maar een warme ruimte gebracht worden. Door het condenswater dat wordt gezvormd, kan het apparaat onder bepaalde omstandigeden beschadigd raken. Laat het apparaat uitgeschakeld op kamertemperatuur komen.
Laat verpakkingsmateriaal nicht zomaar rondslingeren. Dit kan voor kinderen gevaarlijk spelgoed+zijn.
Hetmeetapparaat magniet worden gebruikt inexplosiegevaarlijke omgevingen.
Neem ook de veiligeidsvoorschriften in de afzonderlijke hoofdstukken in acht.
Leveromvang
CO_2 -meetapparaat CM-100
External meetsensor
Kunststof koffer
Handleiding
Bedieningselementen
(zie uitklappagina)

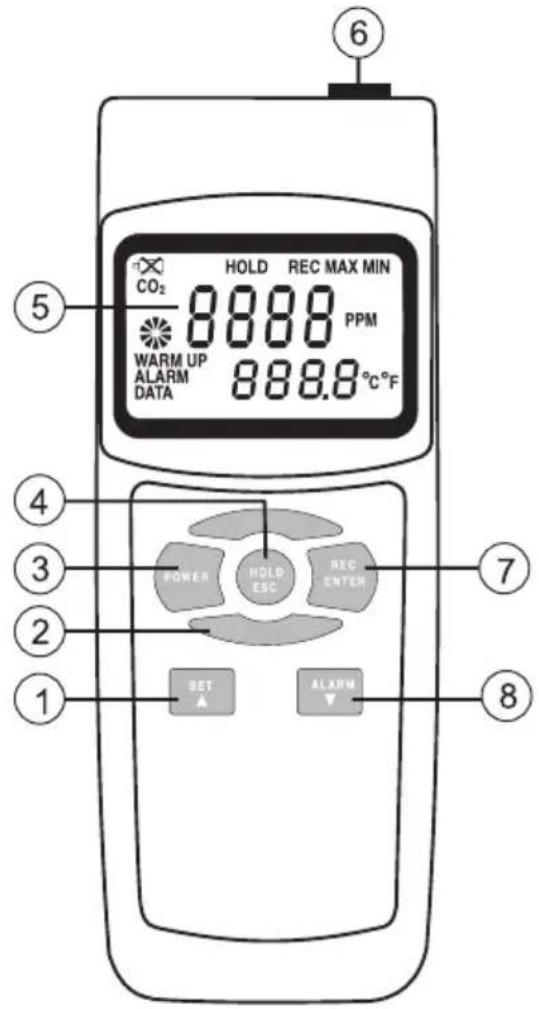

1 Toets SET en Volgende/Vooruit
2 Toets zonder functie (ook gegenoverliggend)
3 'POWER'-toets voor het in-/uitschakelen
4 Toets "HOLD" en "ESC"
5 LCD-display

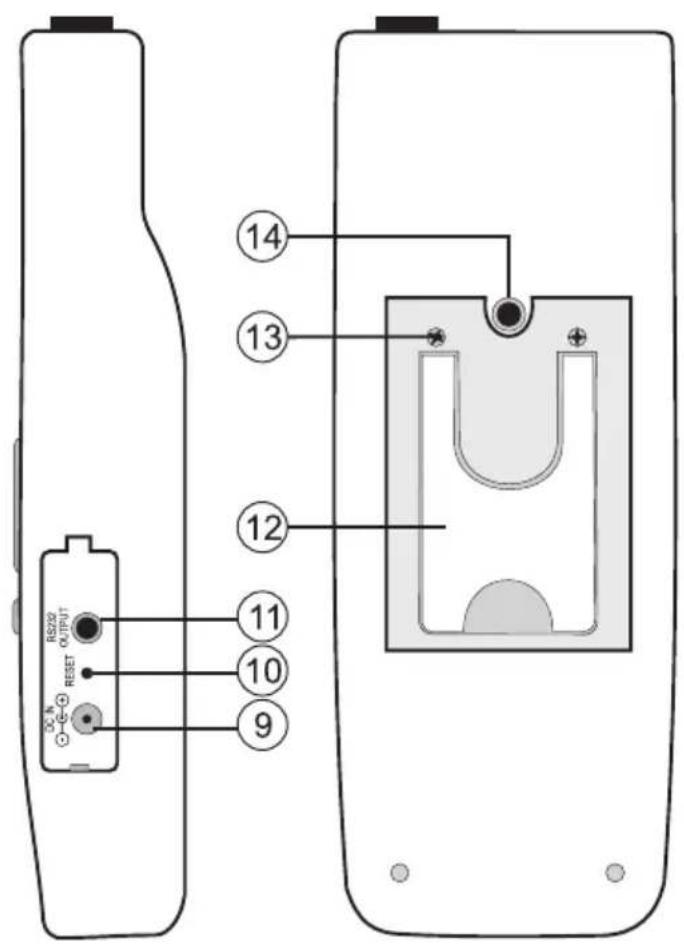

6 Meetaansluiting voor externe sensor (15)
7 Toets ENTER" en REC"
8 Toets ALARM en Terug/Omlaag
9 Netdeel-aansluitbus
10 RESET-resettoets
11 RS232-interface
12 Opstelbeugel apparatus
13 Batterijvak
14 Statief-bus

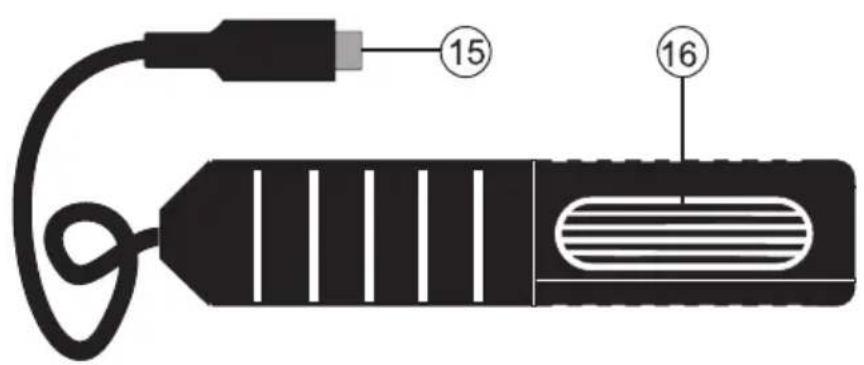

15 Sensor-aansluitstekker
16 Sensor
Display-symbolen
CO_2 Chemisch teken voor koolstofdioxide (kortweg "kooldioxide")
PPM Eenheid „deeltjes met miljoen" (parts per million)
°C/F Eenheid van temperatuur (°Celsius of°Fahrenheit)
WARM UP Indicatie opwarmfase
REC Indicatie voor dataeregistratie voor een minimum maximum-waarde
MAX Indicatie van de maximum-waarde
MIN Indicatie van de minimum-waarde
ALARM Indicatie alarmmodus actief
Batterij verrangen-symbol
Symbool voor lopende meting
DATA Interface actief, dataoverdracht loopt.
Functies van de toetsen
POWER Bedrijfsschakelaar; hetmeetapparaat kan worden in- en uitgeschakeld
HOLD/ESC Meetbedrijf: de meetwaarden worden na een druk op de toets op het display vastgehouden (HOLD)
Setup-menu: het menu worden met een druk op de toets beeindigd (ESC). De parameters worden nicht opgeslagen.
REC/ENTER Meetbedrijf: De min-/max-meetwaarden worden met een druk op de toets opgeslagen, en elke volgende keer indrukken geeft de min- en max-waarden na elkaar aan (REC)
Setup-menu: De invoer van de parameters worden opgeslagen (ENTER). Het setup-menu worden aansluitend afgesloten.
SET/Opent het setup-menu (SET).Maakt in het setup-menu de omschakeling van het menupunt vooruit () en het wijzigen van de parameterwaarde (omhoog) möglichk.
ALARM/Activeert de alarm-modus (ALARM).Maakt in het setup-menu de omschakeling van het menupunt awhile (v) en het wijzigen van de parameterwaarde (omlaag) möglichk.
In gebruik nemen
Plaatsen van de batterij
Voor de eerste keer in gebruik nemen moet u zes nieuwe micro-batterijen (alkaline, AAA) in het apparaatplaatsen. In optie kan ook een netdeel worden gebruikt. Hetplaatsen van de batterijen en het netdeel-bedrijf worden beschreiben onder 'Onderhoud en reiniging'.
Aansluiten van de meetsensor
Verbind de Ronde stekker van de sensor (15) met de bus 'PROBE INPUT' (6) op het meetapparaat. De stekker is beschermd gegen verkeerd-om polen en past alleen op de juiste manier in de bus. Let op de pijl op de stekker. Deze marketing wijst maar de weiterijde. Zorg er steeds voor dat de stekker vast in de bus zit, anders kan het komen totmeetfouten.
Opstellen van het meetapparaat
Het meetapparaat kan voor gemakkelijker aflezen met behulp van de beugel op de blijijke (12) wordenrechtop gezet.
Met behulp van de statief-bus (14) is montage möglich op een statief
Automatische uitschakelfunctie
Om de levensduur van de batterij Niet onnodig te verkorten is een automatische uitschakelfunctie ingebouwd. Het meetapparaat worden automatisch uitgeschakeld als gedurende ca. 10 minutes geen toets is ingedrukt. Het meetapparaat要去 behulp van de 'Power'-toets (3) terug worden ingeschakeld.
Het automatisch uitschakelen kan in het setup-menu (PoFF) worden in- en uitgeschakeld. Het setup-menu worden in het volgende hoofdstuk verklaard. Deze functie is in de REC-modus steeds uitgeschakeld.
HOLD-functie
In meetbedrijf waar de toets „HOLD“ toe de meetwaarde voor koolstodioxide en temperatuur op het display vast te houden. Het symbol “HOLD” worden op het display weergegeven. Door deze opnieuw in te drukken verschijnt de normale meetmodus weeer „HOLD“ dooft.
Het apparatus in-/uitschakelen
Schakel het apparaat microloon met de toets POWER (3) in. Het meetapparaat bevindt zich ong. 45 s in de opwarmfase. Dit worden met de indicateatie „WARM UP“ aangegeven. Wacht, tot demeetwaarde, voor koolstofdioxide en temperatuur zichtaar worden en het symbool „WARM UP“ dooft. Het meetapparaat is nu maar voor gebruik. Druk
om uit geschaken nogmaals op de toets „POWER" (3). De individatie „OFF" worden zichtaar en het apparaat schakelt zich met een pieptoon uit.
Setup menu
Voer bij de eerste in bedrijfname de instellingen uit in het setup-menu. Om in het setup-menu te komen,要去 de functies „HOLD“ en „REC“uitgeschakeld zich. Om de REC-functie uit te schakelen, houdt u de toets „REC“ (7) gedurende ca. 2 s ingedrukt. Beide symbolen (HOLD en REC) mogen op het display nicht zichtaar zich.
In het setup-menu worden de basisinstellungen, nodig voor een correct bedrijf, en extra parameters ingesteld.
U gaat maar het setup-menu als volgt:
- Schakel het apparaat in en wacht tot de opwarmfase „WARM UP" beeindigd is.
- Houd de toets „SET" (1) ca. 4 seconden lang ingedrukt. Het display toont „SET"
- Met de toets SET (1) en ALARM (8) selecteert u de afzonderlijke menupunten.
- Bevestig uw keuze met de toets "ENTER" (7). U=kunt de parameters wijzingen.
- Met de toets SET (1) en ALARM (8) selecteert u de parameters.
- Bevestig uw keuze met de toets "ENTER" (7). De parameter worden opgeslagen, en het menu beeindigd. Druk als de instelling Niet要去 worden opgeslagen op de toets "ESC" (4). Het menu worden beeindigd.
- Herhaal de punten 2 tot 6 om de volgende menupunten in te stellen.
De volgende menupunten können worden geselecteerd:
PoFF Voor het instellen van de automatische uitschakeling
t-CF Voor het omschakelen van de temperatuurenheid (^ / ^)
AL Voor het instellen van de bovenste alarmgrens van het CO 2-gehalte
ALt Voor het instellen van de correcte hoogte van de maatplaats (betrokken op zeehoogte normalnul (NN)).
ESC Het setup-menu kan worden beeingidig.
PoFF Automatische uitschakeling
In het menupunt „PoFF“ kan de automatische uitschakeling worden in- en uitgeschakeld.
- Bevestig dit menupunt met de toets "ENTER" (7).
- Met de toetsen "SET" (1) en ALARM (8) selekteert u de parameters.
0 = Automatische uitschakeling is uitgeschakeld
1 = Automatische uitschakeling is actief
- Bevestig de invoer met de toets „ENTER" (7) om de waarde op te slaan of beeindig het menu zonder op te slaan met de toets „ESC" (4).
t-CF - Omschakeling temperatuurenheid
In het menupunt „t-CF" kan de eenheid van de temperatuur van °Celsius worden overgeschakeld op de Amerikaanse eenheid °Fahrenheit.
- Bevestig dit menupunt met de toets "ENTER" (7).
- Met de toetsen "SET" (1) en ALARM (8) selekteert u de parameters.
- Bevestig de invoer met de toets „ENTER“ (7) om de waarde op te slaan of beëindig het menu zonder op te slaan met de toets „ESC“ (4).
AL - Alarmgrens voor de CO_2 -waarde instellen
In het menupunt „AL“ kan de kooldioxide-alarmgrens ingesteld worden. Als deze grenswaarde wordt bereikt resp. overschreten, is er per meting een waarschuwingssignaal hoorbaar. Voor het instellen gaat u als volgt te werk:
- Bevestig dit menupunt met de toets "ENTER" (7).
- Met de toetsen "SET" (1) en ALARM (8) selecteert u de grenswaarde. Deze kan over heel het meetgebied worden ingesteld. Via lang indrukken schakelt u het cijfer van de tientallen om (snelinstelling).
- Bevestig de invoer met de toets „ENTER“ (7) om de waarde op te slaan of beëindig het menu zonder op te slaan met de toets „ESC“ (4).
ALt - Hoogtecompensatie instellen
In het menupunt „ALt" moet de gebruikshoogte ingesteld worden, om tot correcte meetresultaten te komen. De instelling geleurt onder de vorm van meters hoogte, ten opzichte van de hoogte boven het zeeniveau (NN). Voor het instellen staat u als volgt te werk:
- Bevestig dit menupunt met de toets "ENTER" (7).
- Met de toetsen "SET" (1) en ALARM (8) selecteert u de hoogte in meter. De gebruikshoogte kan van 0 tot 9000 meter ingesteld worden. Via lang indrukken schakelt u het cijfer van de tientallen om (snelinstelling).
- Bevestig de invoer met de toets „ENTER“ (7) om de waarde op te slaan of beeindig het menu zonder op te slaan met de toets „ESC“ (4).
ESC - Setup-menu verlaten
In het menupunt „ESC“ kan het setup-menu worden verlaten. Voor het verlaten gaat u als volgt te werk:
- Bevestig dit menupunt 2x met de toets "ENTER" (7). Het setupmenu worden beeindigd.
Uitvoeren van een meting
Wacht om exacte metingen te krijgen tot de individatie „WARM UP“ verdwijnt.
CO_2 en temperatuurmeting
-
Schakel het meetapparaat met de toets "POWER" (3) in.
-
Na een signaaltoon en een korte initialisatiefase worden de meetwaarden weergegeven.
- Wacht tot de indicateatie „WARM UP" dooft.
- De meetwaarden voor koolstofdioxide konnen op de middelste displayregel in „PPM" worden afgelezen. De onderste displayregel geeft de omgevingstemperatuur in de aangegeven eenheid (^ of ^ F)
De lopende indicate signaleert het meetproces. Per meting omloopt de indicatie een maal rond. Voor de stabiele CO_2 -indicatie is een meettijd van < 2 minuten vereist.
CO_2 -alarmbedrijf
- De alarmfunctie kan in meetbedrijf door indrukken van de toets „ALARM" (8) worden ingeschakeld.
- Op het display verschijnt het symbol „ALARM“.
- Als de vooraf ingestelde alarmwaarde (setup-menu) bereikt resp. overschreten worden, dan hoort u bij elke meting een pieptoon.
- De alarmfunctie kan door nogmaals indrukken van de toets „ALARM“ (8) worden uitgeschakeld. Het symbol „ALARM“ dooft.
De alarmwaarde kan in het setup-menu vooringesteld worden. Zie het hoofdstuk „Setupmenu"
REC-meetwaardegeheugen
Het meetwaardegeheugen registreert de minimum- en de maximum-waarden van het koolstofdioxidegehalte.
- De REC-functie kan in meetbedrijf door indrukken van de toets „REC“ (7) worden ingeschakeld.
- Op het display verschijnt het symbol „REC“ met een pieptoon.
- De registratie begint. De automatische uitschakeling is uitgeschakeld
- Om de max-waarden op te roepen, drukt u nogmaals op de toets „REC“ (7). Op het display verschijnt „MAX“ en de waarde worden ingeladen vanuit het geheugen, en zichtaar gemaatk. Na nogmaals indrukken worden de min-waarde zichtaar met de indicateatie „MIN“. De MIN/MAX-indicatie kan met de toets „ESC“ (4) beeindigd worden. Er worden teruggekeerd maar de „REC“meetwaarderegistratie. Op het display worden nu alleen nog „REC“ weergegeven.
- Om de REC-functie uit te schakelen, houdt u de toets „REC“ (7) gedurende ca. 2 s ingedrukt. Het symbol „REC“ dooft.
De opgeslagen meetwaarden blijven alleen in REC-recognatiebedrijf behouden. AlsDEXe functie beeindigd worden resp. het meetapparaatuitgeschakeld, dan worden ook het geheugen gewist.
RS232-interface
Het meetapparaat bezit voor het uitwisselen van gegevens met een computer een seriële interface (11). Deze bevindt zich aan de rechtzerijde van de behuizing onder een deksel. Open de klep met een+puntig voorwerp. De interface is uitgevoerd onder de vorm van een 3,5mm bus, en vereist een speciale data-kabel, die als optie verkrijgbaar is.
De datakabel is aangesloten als volgt:
| Jack-stekker 3,5 mm mono 9pol. D SUB-bus voor pc | |
| Middelste contact Pin 4 | |
| Buitencontact | Pin 2 |
| Tussen pin 2 en pin 5 is een watertstand van 2,2 kohm vereist. | |
Het seriële datasignaal bestaat uit 16 bits met de volgende sequentie:
Elke databit heeft de volgende betekenis:
| D15 Startteken | = 02 |
| D14 4 | |
| D13 Databit bij het zenden van de displayregel: 1 = bovenste regel, 2 = onderste regel | |
| D11+D12 Meeteleenheid op het display: 01 = °C, 02 = °F, 19 = PPM | |
| D10 Polariteit; 0 = positief, 1 = negatief | |
| D9 Decimale punt (DP) op de juisteplaats van rechts waar links;0= geen DP; 1=1DP; 2=2DP; 3=3DP | |
| D8 tot D1 Meetwaarde | |
| D8 = grootste digit (MSD), D1 =kleinste digit (LSD).Bij een display-indicatie van 1234 ontstaat als bitset "00001234" | |
| D0 Eindteken = 0D | |
RS232-installingen: Baudrate: 9600, pariteit: neen, aantal databits: 8, stopbit: 1 (9600, N, 8, 1)
Onderhoud en reiniging
Afgezien van de verwanging van de batterij en een incidentele reiniging is het meetapparaat onderhoudsvrij. Gebruik voor het schoonmaken van het apparaat een schone, droge, antistatische en pluisvrijie reinigingsdoek zonder toevoeging van schurende, chemische en oplosmiddelhoudende reinigingsmiddelen..
Batterijen verrangen
Bij de eerste in bedrijfname en als op het display het batterijsymbol bool zichbaar worden,要去en batterijnen worden geplaatst resp. verrangen.
Ga voor het verrangen van de batterijen te werk als volgt:
- Schakel het meetapparaat UIT
- Draai aan de achterkant de beiden schroeven van het batterijvak los en neem het batterijvakdeksel weg.
- Vervang de lege batterijen door neue alkaline batterijen van hetzelfde type (AAA) en merk.
- Let bij hetplaatsen op de polariteitsaanduiding in het batterijvak (+/-)
- Sluit de behuizing waar zorgvuldig in omgeekerde volgorde in elkaar.
Laat geen lege batterijen in het meetapparaat zitten, aangezien zichs batterijen die gegenlekken zijn beveiligd, hunnen corroderen,waardoor chemicalien vrijkomen die schadelijk zijn voor uw gezondheid,resp. schadeveroorzaken aan het apparaat.
Batterijen/accu's mogen nicht kortgesloten, gedemonteerd of in het vuur worden geworpen. Laad batterijen Niet op. Er bestaat explosiegevaar.
Lekkende of beschadigde batterijen/accu's hunnen bij huidcontact bijtende wondenveroorzaken. Draag in dit geval steeds beschemende handschoenen.
Gebruik met netadapter
Als optie kan het meetapparaat ook worden gebruikt in combinatie met een geschikt netdeel. De net-deelbus (9) bevindt zich aan de rechtzerzijde van het apparaat onder een klep. Open de klep met een puntg voorwerp. De passende stekker heeft de volgende gegevens:
buitendiameter 5,5mm , binnengat 2,5 mm.
Polariteit: buiten min (-), binnen plus (+)
Bedrijfsgegevens: Spanning: 9 V/DC, stroom: minimaal 150 mA
Passende alkaline-batterijen vindt u onder best.-nr. 65 23 64 (6x bestellen aub). Het passende netdeel kunt u bestellen onder best.-nr. 12 26 99.
Verwijdering
Elektronische apparaten zijn grundstoffen en horen nicht bij het huisvuil. Indien het apparaat onbruikbaar is geworden, dient het in overeenstemming met de geldende wettelijk voorschriften te worden afgevoerd. Afvoer via het huisvuil is Niet togetestaan.
Verwijderen van verouderde batterijen/accu's!
U bent als eindverbruiker wettelijk verplicht (KCA-voorschriften) alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is Niet toegestaan!
Batterijen/accu's die schadelijke stoffen bevatten, worden gemarkeerd door nevenstaande symbolen. Deze symbolen duiden erop dat afvoer via het huisvuil verboden is. De aanduidingen voor de gebruekte zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Uw liege batterijen en accu's kunt u bij de verzamelpunten van uw gemeente, in once vestigingen en op alleplaatsen waar batterijen en accu's verkocht worden kosteloos inveeren!
Zo voldoet u aan uw wettelijkke verplichtingen en draagt u bij tot bescherming van het milieu!
Verhelpen van storingen
U heeft met het meetapparaat een product aangeschaft dat volgens de{nieuwste stand der techniek is ontwikkeld en veilig is in het gebruik.
Toch kann zich problemen of storingen voordoen.
Hieronder vindt u enkele maatregelen om eventuele storingen eenvoudig zich te verhelpen:
Houd in ieder geval rekening met de veiligheidsvoorschriften!
| Storing Mogelijke oorzaak | Remedie | |
| Het meetapparaat kan Zijn de batterijen leeg? Controller de staat nicht worden ingeschakeld. van de batterij. | Reset het meetapparaat door indrukken van de reset-toets (10). | |
| Er worden geen stabiele Meetmeetwaarde aangegeven. U | tfout? Wacht tot de indicateibevindt zich ev. nog in de „WARM UP“ opwarmfase „WARM UP“. | verdwijnt. |
| De omgewingsvoorwaarden De norme vergen eenietwat langere 2 minutes.meetijd. luchtcirculatie worden | ale meettijd bedraagt totBij slechtedezearender. Meet iets longer. | |
| Het meetapparaat LAST Niet zich Niet bedieren. indrukken | gedefinieree de systemtoestand. Resetvan de reset-toets | het meetapparaat door(10). |
Laat andere reparations dan hierboven beschreiben uitsluitend door een bevoegdvakmanuitvoeren.
Bij vragen over het gebruik van het meetapparaat staat once technische helpdesk onder het volgende telefoonnummer ter beschikking:
Voltcraft, D-92242 Hirschau, Lindenweg 15, tel. +49 (0)180 / 586.5827
Technische gegevens
Display 2 cijferig LC-display
Meetwaarde .koolstofdioxide en temperatuur
Meettijd ca. 2 minutes (afhankelijk van de luchtcirculation)
Meetgebied CO_2 0-4000 ppm
Resolutie CO_2 1 ppm
Nauwkeurigheid CO_20 - 1000ppm + / - 40 ppm
1000-3000 ppm: + / - 5% van de aflezing
3000-4000 ppm: + / - 250 ppm (alleen voor vergelijkingsdoelen)
Herhaalbaarheid CO_2 < 3000 ppm: +/- 20 ppm
Meetbereik temperatuur . 0 - 50^ / 32 - 122^
Resolutie temperatuur 0,1°
Nauwkeurigheid temperatuur -0,8°C/-18,61 °C
Hoogtecompensatie. 0 - 9.000m
Temperatuurcompensatie ....automatisch
Auto Power Off-functie ca. 10 Minuten
Interface.Serieel,RS232
Batterijen 6x 1,5V micro-batterij (AAA)
Netdeel in optie .9 V/DC gestabiliseerd, min. 150 mA
Stroomverbruik 10-128 mA
Bedrijfstemperatuur 0^ tot +50^
Relatieve luchtvochtigheid. < 85% rv,iet condenserend
Gewicht ca. 470 g
Afmetingen (LxBxH mm) 173 x 68 x 42 (meetapparaat)
185× 38× 26 (sensor)
Leidinglengte sensor ca. 1 m
- Colofon in once gebruiksaanwijzingen
- Einführung
- hartelijk dank voor de aankoop van dit Voltcraft® product. U hebft hiermee een goede keus gedaan.
- Inhoudsopgave
- Veiligheidsinstructies
- Leveromvang
- Bedieningselementen
- (zie uitklappagina)
- Display-symbolen
- Functies van de toetsen
- In gebruik nemen
- Plaatsen van de batterij
- Aansluiten van de meetsensor
- Opstellen van het meetapparaat
- Automatische uitschakelfunctie
- HOLD-functie
- Het apparatus in-/uitschakelen
- Setup menu
- De volgende menupunten können worden geselecteerd:
- PoFF Automatische uitschakeling
- t-CF - Omschakeling temperatuurenheid
- AL - Alarmgrens voor de CO_2 -waarde instellen
- ALt - Hoogtecompensatie instellen
- ESC - Setup-menu verlaten
- Uitvoeren van een meting
- CO_2 en temperatuurmeting
- CO_2 -alarmbedrijf
- REC-meetwaardegeheugen
- RS232-interface
- Onderhoud en reiniging
- Batterijen verrangen
- Gebruik met netadapter
- Verwijdering
- Verwijderen van verouderde batterijen/accu's!
- Verhelpen van storingen
- Technische gegevens
Merk : VOLTCRAFT
Model : CM100
Categorie : Meetinstrumenten
