Produkttyp	CO₂-Messgerät
Marke	Voltcraft
Modell	CM100
Abmessungen (Gerät)	173 x 68 x 42 mm
Abmessungen (Sonde)	185 x 38 x 26 mm
Sondenkabellänge	ca. 1 m
Gewicht	ca. 470 g
Stromversorgung	6 Mikrobatterien 1,5 V (AAA) oder Netzteil 9 V/DC, min. 150 mA (optional)
Stromverbrauch	10 - 128 mA
CO₂-Messbereich	0 - 4000 ppm
CO₂-Auflösung	1 ppm
CO₂-Genauigkeit	0-1000 ppm: ±40 ppm; 1000-3000 ppm: ±5% vom Messwert; 3000-4000 ppm: ±250 ppm
Temperatur-Messbereich	0 - 50 °C / 32 - 122 °F
Temperaturauflösung	0,1 °
Temperaturgenauigkeit	±0,8 °C
Höhenkompensation	0 - 9000 m (manuell einstellbar)
Temperaturkompensation	Automatisch
Messdauer	Ca. 2 Minuten (abhängig von der Luftzirkulation)
CO₂-Alarmfunktion	Ja (Schwelle im Setup-Menü einstellbar)
Wertespeicher	Minimal- und Maximalwerte (REC)
Schnittstelle	RS232 (Kabel optional)
Automatische Abschaltung	Nach ca. 10 Minuten (deaktivierbar)
Anzeige	LCD 2-zeilig
Betriebstemperatur	0 bis +50 °C
Relative Luftfeuchtigkeit	< 85% rF, nicht kondensierend
Wartung und Reinigung	Mit einem trockenen, antistatischen und fusselfreien Tuch reinigen. Keine scheuernden oder lösungsmittelhaltigen Produkte verwenden.
Batteriewechsel	Schrauben Sie die Abdeckung auf der Rückseite ab, ersetzen Sie die Batterien durch 6 AAA-Alkalibatterien unter Beachtung der Polarität.
Sicherheit	Nicht in explosionsgefährdeter Atmosphäre verwenden. Feuchtigkeit und brennbare Gase vermeiden. Außerhalb der Reichweite von Kindern aufbewahren.
Ersatzteile und Reparaturfähigkeit	Batterien und Netzteil optional erhältlich (Referenzen: 65 23 64 für Batterien, 12 26 99 für Netzteil). Reparaturen durch qualifizierten Techniker.
Allgemeine Informationen	Bedienungsanleitung verfügbar in FR, DE, EN, NL. Technischer Support Voltcraft: +49 (0) 180/586 582 7

Häufig gestellte Fragen - CM100 VOLTCRAFT

Wie schalte ich das Voltcraft CM100 ein?

Drücken Sie die POWER-Taste (3). Das Gerät schaltet sich ein und zeigt ca. 45 Sekunden lang WARM UP an. Warten Sie, bis diese Meldung verschwindet, damit das Gerät betriebsbereit ist.

Was bedeutet die Anzeige WARM UP?

WARM UP zeigt die Aufwärmphase des Geräts an. Sie dauert etwa 45 Sekunden. Während dieser Zeit stabilisiert das Gerät seine Sensoren. Nach Abschluss werden die CO₂- und Temperaturmesswerte angezeigt.

Wie stelle ich die CO₂-Alarmschwelle ein?

Rufen Sie das Setup-Menü auf, indem Sie die SET-Taste (1) 14 Sekunden lang gedrückt halten. Navigieren Sie mit den Tasten SET und ALARM (8) zur Option AL. Bestätigen Sie mit ENTER (7), ändern Sie den Wert mit den Tasten SET/ALARM und bestätigen Sie.

Wie ändere ich die Temperatureinheit zwischen °C und °F?

Wählen Sie im Setup-Menü die Option t-CF. Bestätigen Sie mit ENTER, wählen Sie dann mit den Tasten SET oder ALARM °C oder °F. Bestätigen Sie mit ENTER, um zu speichern.

Wie verwende ich die REC-Funktion zum Aufzeichnen der Min/Max-Werte?

Drücken Sie im Messmodus die REC-Taste (7). Das Symbol REC erscheint. Drücken Sie erneut, um die Maxima (MAX) oder Minima (MIN) anzuzeigen. Zum Verlassen halten Sie REC 2 Sekunden lang gedrückt. Der Speicher wird gelöscht, wenn Sie das Gerät ausschalten.

Wie stelle ich die Höhenkompensation ein?

Wählen Sie im Setup-Menü die Option ALt. Bestätigen Sie mit ENTER. Geben Sie mit SET und ALARM die Höhe in Metern ein (0-9000 m). Langes Drücken ändert die Zehnerstelle. Bestätigen Sie mit ENTER.

Was tun, wenn das Gerät keinen stabilen Wert anzeigt?

Überprüfen Sie, ob die WARM UP-Phase abgeschlossen ist. Wenn das Problem weiterhin besteht, führen Sie einen Reset durch, indem Sie die RESET-Taste (10) drücken. Stellen Sie außerdem sicher, dass der Sensor richtig angeschlossen ist und die Luft richtig zirkuliert.

Wie reinige ich das Messgerät?

Verwenden Sie ein sauberes, trockenes, antistatisches und fusselfreies Tuch. Verwenden Sie keine scheuernden, chemischen oder lösungsmittelhaltigen Reinigungsmittel. Tauchen Sie das Gerät niemals in Wasser.

Wie wechsle ich die Batterien des CM100?

Schalten Sie das Gerät aus. Schrauben Sie die beiden Schrauben des Batteriefachs auf der Rückseite heraus. Entfernen Sie die Abdeckung. Ersetzen Sie die 6 AAA-Alkalibatterien unter Beachtung der angegebenen Polarität (+/-). Schließen Sie die Abdeckung und schrauben Sie sie wieder fest.

Wie verbinde ich das Gerät mit einem Computer?

Verwenden Sie ein spezielles RS232-Kabel (optional). Stecken Sie den 3,5-mm-Klinkenstecker in die Schnittstelle (11) und den 9-poligen D-SUB-Stecker in den Computer. Das Kabel muss einen Widerstand von 2,2 kOhm zwischen Pin 2 und 5 haben. Konfigurieren Sie die Software mit: 9600 Baud, 8 Datenbits, keine Parität, 1 Stoppbit.

BEDIENUNGSANLEITUNG CM100 VOLTCRAFT

Best.-Nr. / Item-No. /

N° de commande / Bestnr.:

10 13 67

Impressum

These Bedienungsanleitung ist eine Publikation von Voltcraft, Lindenweg 15, D-92242 Hirschau, Tel.-Nr. 0180/586 582 7 (www.voltcraft.de).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugseise, verboten.

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

These Bedienungsanleitung gehört zu diesen Produkt. Sie enthalt wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie theses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finds in dem Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.

Sehr geehrter Kunde,

mit diesen Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnendanken möchten.

Sie haben ein überdurchschnittliches Qualitätsvorkehr aus einer Marken-Familie erworben, die sich auf dem Gebiet der Mess-, Lade und Netztechnik durch besondere Kompetenz und permanente Innovation auszeichnet.

Mit Voltcraft® werden Sie als anspruchsvoller Bastler ebenso wie als professioneller Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ohnen zuverlüssige Technologie zu einem außergewöhnlich gänstigen Preis-/Leistungsverhältnis.

Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn

einer langen und gute Zusammenarbeit.

Viel Spaß mit Ihr hem neuen Voltcraft®-Produkt!

Inhaltsverzeichnis

Einführung 4
Bestimmungsgemäß Verwendung 5
Sicherheitshinweise 5
Lieferumfang 6
Bedienelemente 7

Display-Symbole 7
Tastenfunktionen 8

Inbetriebnahme 8
Setup-Menu 9
Durchführung einer Messung 11

CO2 und Temperaturmessung 11
CO_2 -Alarmbetrieb 11

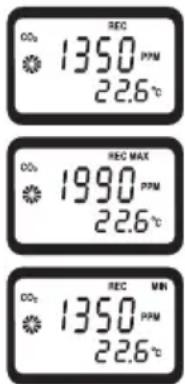

REC-Messwertspeicher 12

RS232-Schnittstelle 12
Wartung und Reinigung 13

Batteriewechsel 13
Betrieb mit Steckernetzteil 14

Entsorgung 14
Behebung von Störungen 15
Technische Daten 16

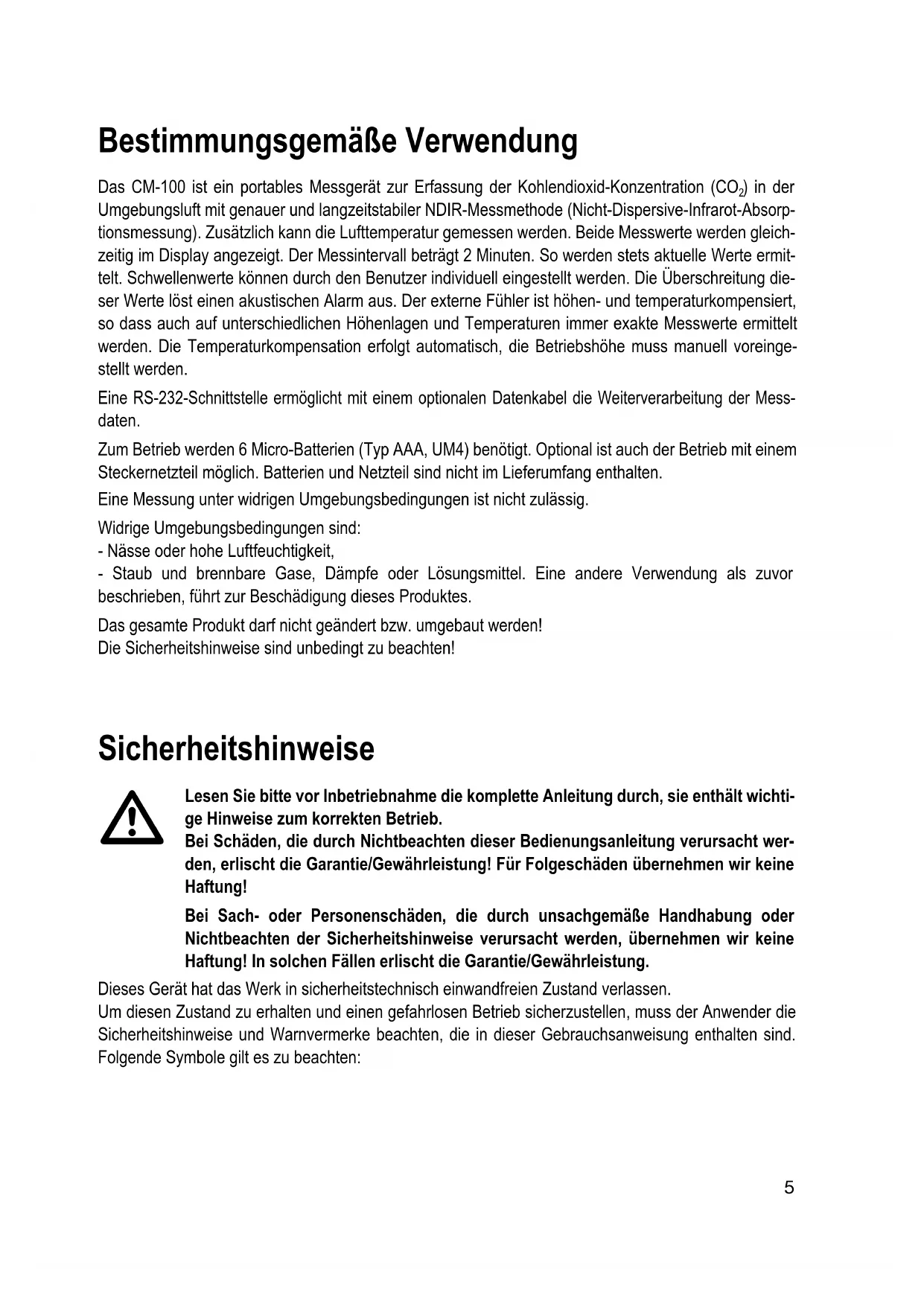

Bestimmungsgemäß Verwendung

Das CM-100 ist ein portables Messgerät zur Erfassung der Kohlendioxid-Konzentration (CO_2) in der Umgebungsluft mit genauer und langzeitstabiler NDIR-Messmethode (Nicht-Dispersive-Infrarot-Absorptionsmessung). Zusätzlich kann die Lufttemperatur gemessen werden. Beide Messwerte werden gleichzeitig im Display angezeigt. Der Messinterval betragt 2 Minuten. So werden stets aktuelle Werte ermittelt. Schwellenwerte können durch den Benutzer individuell eingestellt werden. Die Überschreitung dieser Werte lost einen akustischen Alarm aus. Der externe Führer ist hohen- und temperaturkompensiert, so dass auch auf entsprechenden Hohenlagen und Temperaturen immer exakte Messwerte ermittelt werden. Die Temperaturkompensation erfolgt automatisch, die Betriebshöhe muss manuell voreingestellt werden.

Eine RS-232-Schnittstelle erhöht mit einem optionalen Datenkabel die Weiterverarbeitung der Messdaten.

Zum Betrieb werden 6 Micro-Batterien (Typ AAA, UM4) bereitsigt. Optional ist auch der Betrieb mit einem Steckernetzteil möglich. Batterien und Netzteil sind nicht im Lieferumfang enthalten.

Eine Messung unter widrigen Umgebungsbedingungen ist nicht zulässig.

Widrige Umgebungsbedingungen sind:

• Nasse oder hohe Luftfeuchtigkeit,
• Staub und brennbare Gase, Dämpfe oder Lösungsmittel. Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung deses Produktes.

Das gesamte Produktarf nicht geändert bzw. umgebaut werden!

Die Sicherheitshinweise sind unbedingt zu beachten!

Sicherheitshinweise

Lesen Sieitte vor Inbetriebnahme die komplette Anleitung durch, sie enthalt wichtige Hinweise zum korrekten Betrieb.

Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Garantie/Gewährleistung! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fälle erlischt die Garantie/Gewährleistung.

Dieses Gerät hat das Werk in Sicherheitstechnisch einwandfrei den Zustand verlassen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die

Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.

Folgende Symbole gilt es zu beachten:

Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Gerät ist CE-konform und erfüllt somit die erforderlichen nationalen und europäischen Richtlinien.

Das „Hand“-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedierung gegeben werden sollen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet.

Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände!

In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.

CO_2 ist ein farb- und geruchloses Gas. Beachten Sie bei allen Messungen den Eigenschutz. Bringen Sie in Bereichen mit möglichen hohen Koncentrationen nur den Sensor in das zu messende Medium.

In Schulen und Ausbildungseinrichtungen, Hobby- und Selfsthilfewerkstätten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich zu überwachen.

Schalten Sie das Messgerät niemals gleich dann ein, wenn diese von einem kalten in einen warmen Raum gebracht wird. Das bereits entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät uneingeschaltet auf Zimmertemperaturkommen.

Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Diese konnten für Kinder zu einem gefährlichen Spielzeug werden.

Das Messgerätarf nicht in explosionsgefahrdeten Bereichen eingesetzt werden.

Beachten Sie auch die Sicherheitshinweise in den einzelnen Kapiteln.

Lieferumfang

CO_2 -Messgerat CM-100

Externer Messssensor

Kunststoff-Koffer

Bedienungsanleitung

Bedienelemente

(Siehe Ausklappseite)

1 Taste SET" und,Weiter/Vorwärts
2 Taste ohne Funktion (auch gegenüberliegend)
3 „POWER“-Taste zum Ein- und Ausschalten
4 Taste _HOLD" und _ESC"
5 Display (LCD)
6 Messanschluss fur externen Sensor (15)
7 Taste „ENTER“ und „REC“
8 Taste „ALARM“ und „Zurück/Abwarts“
9 Netzteil-Anschlussbuchse
10 RESET-Rückstelltaste
11 RS232-Schnittstelle
12 Geräe-Aufstellbügel
13 Batteriefach
14 Stativ-Buchse
15 Sensor-Anschlussstecker
16 Sensor

Display-Symbole

CO_2 Chemisches Zeichen für Kohlenstoff-Dioxide (kurz "Kohlendioxid)

PPM Einheit „Teilchen pro 1 Million" (Parts per Million)

°C/F Einheit der Temperatur (°Celsius oder °Fahrenheit)

WARM UP Anzeige der Aufwärmfphase

REC Anzeige für Datenaufzeichnung für Minimum/Maximum-Wert

MAX Anzeige des Maximum-Wertes

MIN Anzeige des Minimum-Wertes

ALARM Anzeige für Alarmmodus aktiv

Symbol fur laufende Messung

DATA Schnittstelle ist aktiv, Datenübertragung lauft.

Tastenfunktionen

POWER Betriebsschalter; das Messgerät kann ein- und ausgeschaltet werden

HOLD/ESC Messbetrieb: Die Messwerte werden auf Tastendruck im Display festgehalten (HOLD)

Setup-MENU: Das Menu wird auf Tastendruck beendet (ESC). Die Parameter werden nicht gespeichert.

REC/ENTER Messbetrieb: Die Min-/Max-Messwerte werden auf Tastendruck gespeichert und jeder weitere Tastendruck zeigt die Min- und Maxwerte nacheinander an (REC)

Setup-MENU: Die Eingabe der Parameter wird gespeichert (ENTER). Das Setup-MENU wird anschließend beendet.

SET/Ä Offnet das Setup-Menu (SET). Ermöglicht im Setup-Menu die Umschaltung des Menüpunktes vorwärts (Ä) und die Änderung des Parameterwertes (Vorwärts).

ALARM/ Aktiviert den Alarm-Modus (ALARM). Ermöglicht im Setup-Menü die Umschaltung des Menüpunktes rückwärts (▼) und die Änderung des Parameterwertes (Abwärts).

Inbetriebnahme

Einlagen der Batterie

Bevor Sie erstmalig mit dem Messgerät arbeiten konnen, müssen Sie sechs neue Micro-Batterie (Alkali-ine, AAA) einlagen. Optional kann auch ein Netzteil verwendet werden. Das Einlagen der Batterien und der Netzteilbetrieb ist unter „Wartung und Reinigung" beschrieben.

Anschluss des Mess-Sensors

Verbinden Sie den runden Stecker des Sensors (15) mit der Buchse "PROBE INPUT" (6) am Messgerät. Der Stecker ist verpolungsgeschützt und passst nur Seitenrichtig in die Buchse. Achten Sie auf die Pfeilmarkierung am Stecker. Diese Markierung zeigt zur Geräterückseite. Achten Sie stets auf einen festen Sitz des Steckers in der Buchse, da es sonst zu Fehlmessungen kommt kann.

Aufstellen des Messgerätes

Das Messgerät kann zur besseren Ablesung mit Hilfe des rückseitigen Klappbügels (12) aufgestellt werden.

Über die Stativ-Buchse (14) ist eine Stativmontage möglich

Automatische Abschaltfunktion

Um die Lebensdauer der Batterie nicht unnötg zu verkurzen, ist eine automatische Abschaltung eingebaut. Das Messgerät wird automatisch abgeschelt, wenn ca. 10 Minuten lang keine Taste gedrückt wurde. Das Messgerät kann über die „POWER“-Taste (3) wieder eingeschaltet werden.

Die Automatische Abschaltung kann im Setup-Menü (PoFF) ein- und ausgeschelt werden. Das Setup-Menü wird im nachsten Kapitel erklär. Diese Funktion ist im REC-Modus immer deaktiviert.

HOLD-Funktion

Im Messbetrieb erhögt die Taste „HOLD“ den Messwert für Kohlendioxid und Temperatur im Display festzhalten. Das Symbol „HOLD“ wird im Display angezeigt. Ein erneutes Drücken schaltet in den normalen Messmodus darüber. „HOLD“ erlischt.

Gerä ein- und ausschalten

Schalten Sie das Gerät mit der Taste „POWER" (3) ein. Das Messgerät befindet sich ca. 45 s in der Aufwärmfphase. Dies wird durch die Anzeige „WARM UP" signalisiert. Warten Sie ab, bis die Messwerte für Kohlendioxid und Temperatur erschinen und das Symbol „WARM UP" erlischt. Das Messgerät ist Betriebsbereit. Zum Ausschalten betä

tigen Sie die Taste „POWER" (3) erneut. Die Anzeige „OFF" erscheint und schaltet das Gerät mit einem Piepton ab.

Setup-MENU

Führer Sie bei Erstinbetriebnahme die Einstellungen im Setup-Menu durch. Um ins Setup-Menu zu gelangen, muss die Funktion „HOLD" und „REC" deaktiviert sein. Um die REC-Funktion zu deaktivieren, halten Sie die Taste „REC" (7) für ca. 2 s gedrückt. Beide Symbole (HOLD und REC))dürfen im Display nicht eingebrendet sein.

Im Setup-MENU werden Grundeinstellungen, die für den korrekten Betrieb notwendig sind und Zusammenparameter eingestellt.

In das Setup-Menu gelangen Sie wie folgt:

1. Schalten Sie das Gerät ein und warten, bis die Aufwärmphase „WARM UP" beendet ist.
2. Halten Sie die Taste „SET“ (1) für ca. 4 Sekunden gedrückt. Das Display zeigt „SET“
3. Mit der Taste SET (1) und ALARM (8) wahren Sie die einzelnen Menüpunkte an.
4. Bestätigen Sie die Wahl mit der Taste „ENTER“ (7). Sie können die Parameter ändern.
5. Mit der Taste SET (1) und ALARM (8) schalten Sie die Parameter um.
6. Bestätigen Sie die Eingabe mit der Taste „ENTER“ (7). Der Parameter wird gespeichert und das Menu beendet. Soll die Einstellung nicht gespeichert werden, drücken Sie die Taste „ESC“ (4). Das Menu wird beendet.
7. Wiederholen Sie die Punkte 2. bis 6. Um die weiteren Menüpunkte einzustellen.

Folgende Menüpunkte können angewählt werden:

PoFF Zur Einstellung der automatischen Abschaltung

t-CF Zur Umstellung der Temperatureinheit (^ / ^)

AL Zur Einstellung der oberen Alarmgrenze des CO 2-Gehalts

ALt Zur Einstellung der korrekten Höhe des Mess-Standortes (bezogen auf Meereshöhe Normal Null (NN)).

ESC Das Setup-Menu kann beendet werden.

PoFF Automatische Abschaltung

Im Menüpunkt „PoFF" kann die automatische Abschaltung ein- und ausgeschaltet werden.

• Bestätigen Sie diesen Menüpunkt mit der „ENTER“-Taste (7).
• Mit den Tasten „SET“ (1) und „ALARM“ (8) schalten Sie den Parameter um

0 = Automatische Abschaltung ist deaktiviert

1 = Automatische Abschaltung ist aktiviert

• Bestätigen Sie die Eingabe mit der Taste „ENTER“ (7) um den Wert zu speichern oder beenden das Menu ohne Speicherung mit der Taste „ESC“ (4).

t-CF - Umschaltung der Temperatureinheit

Im Menüpunkt „t-CF“ kann die Einheit der Temperatur von °Celsius auf die amerikanische Einheit °Fahrenheit umgeschaltet werden werden.

• Bestätigen Sie diesen Menüpunkt mit der „ENTER“-Taste (7).
• Mit den Tasten „SET“ (1) und „ALARM“ (8) schalten Sie den Parameter um

• Bestätigen Sie die Eingabe mit der Taste „ENTER“ (7) um den Wert zu speichern oder beenden das Menu ohne Speicherung mit der Taste „ESC“ (4).

AL - Alarmgrenze für den CO_2 -Wert einstellen

Im Menüpunkt „AL“ kann die Kohlendioxid-Alarmgrenze eingestellt werden. Wird dieser Grenzwert erreicht bzw. übersritten, ertönt pro Messung ein Warnsignal. Zur Einstellung gehen Sie wie folgt vor:

• Bestätigen Sie diesen Menüpunkt mit der „ENTER“-Taste (7).
• Mit den Tasten „SET" (1) und „ALARM" (8)ändern Sie den Grenzwert. Diese kann von über den gesamten Messbereich eingestellt werden. Langes Drücken schaltet die 10er Stelle um (Schnelleinstellung).
• Bestätigen Sie die Eingabe mit der Taste „ENTER" (7) um den Wert zu speichern oder beenden das Menu ohne Speicherung mit der Taste „ESC" (4).

ALt - Höhenkompensation einstellen

Im Menüpunkt „ALt“ muss die Betriebshöhe eingestellt werden, um korrekte Messergebnisse zu besteht. Die Einstellung erfolgt als Höhenmeter bezogen auf Meereshöhe (NN). Zur Einstellung gehen Sie wie folgt vor:

• Bestätigen Sie diesen Menüpunkt mit der „ENTER“-Taste (7).
• Mit den Tasten „SET" (1) und „ALARM" (8)ändern Sie die Höhe in Meter. Die Betriebshöhe kann von 0 bis 9000 Meter eingestellt werden. Langes Drücken schaltet die 10er Stelle um (Schnelleinstellung).
• Bestätigen Sie die Eingabe mit der Taste „ENTER" (7) um den Wert zu speichern oder beenden das Menu ohne Speicherung mit der Taste „ESC" (4).

ESC - Setup-MENU verlassen

Im Menüpunkt „ESC“ kann das Setup-MENU verlassen werden. Zum Verlassen gehen Sie wie folgt vor:

• Bestätigen Sie diesen Menüpunkt 2 x mit der „ENTER“-Taste (7). Das Setup-MENU wird beendet.

Durchführung einer Messung

Um exakte Messungen zu erhalten, warten Sieitte bis die Anzeige „WARM UP" erlischt.

CO_2 und Temperaturmessung

• Schalten Sie das Messgerät an der Taste „POWER" (3) ein.
• Nach einem Signalton und einer kurzen Initialisierungsfphase werden die Messwerte angezeigt.
• Warten Sie, bis die Anzeige „WARM UP" erlischt.
• Die Messwerte für Kohlendioxid können in der mittleren Displayzeile in „PPM" abgegeben werden. Dieunte Displayzeile zeigt die Umgebungstemperatur in der voreingestelltten Einheit (°C oder °F).

Die laufende Fächeranzeige signalisiert den Messvorgang. Ein Umlauf der Anzeige signaliert einen Messvorgang. Für die stabile CO_2 -Anzeige ist eine Messzeit von < 2 Minuten erforderlich.

CO_2 -Alarmbetrieb

• Die Alarmfunktion kann im Messbetrieb durch Drücken der Taste „ALARM“ (8) aktiviert werden.

• Im Display erschein das Symbol „ALARM".
• Wird der voreingestelle Alarmwert (Setup-MENU) erreicht bzw. übersritten, so eront bei jeder Messung ein Signalton.
• Die Alarmfunktion kann durch ein erneutes Drücken der Taste „ALARM“ (8) deaktiviert werden. Das Symbol „ALARM“ erlischt.

Der Alarmwert kann im Setup-Menu voreingestellt werden. Siehe Kapitel „Setup-Menu"

REC-Messwertspeicher

Der Messwertspeicher zeichnet die Minimum- und Maximum-Werte des Kohlendi-oxidgehaltes auf.

• Die REC-Funktion kann im Messbetrieb durch Drücken der Taste „REC" (7) aktiviert werden.
• Im Display erschein das Symbol „REC" mit einem Piepton.
• Die Aufzeichnung lauft. Die automatische Abschaltung ist deaktiviert.
• Um die Max-Werte abzurufen, drücken Sie die Taste „REC“ (7) erneut. In der Anzeige erscheint „MAX“ und der Wert wird aus dem Speicher geladen und angezeigt. Ein erneutes Drücken zeigt den Min-Wert mit der Anzeige „MIN“. Die MIN/MAX-Anzeige kann mit der Taste „ESC“ (4) beendet werden und zur „REC“ Messwertspeicherung zusammen. Im Display wird nur noch „REC“ angezeigt.
• Um die REC-Funktion zu deaktivieren, halten Sie die Taste „REC" (7) für ca. 2s gedrückt. Das Symbol „REC" erlischt.

Die gespeicherten Messwerte bleiben nur im REC-Messbetrieb erhalten. Wird diese Funktion beendet bzw. das Messgerät ausgeschaltet, so wird auch der Speicher gelöscht.

RS232-Schnittstelle

Das Messgerät besitzt zum Datenautausch mit einem Computer eine serielle Schnittstelle (11). Diese befindet sich an der rechten Gehäuseite unter einem Deckel. Öffnen Sie die Klappe mit einem spitzen Gegenstand. Die Schnittstelle ist in Form einer 3,5mm Mono-Klinkenbuchse ausgeführrt und besteht ein spezielles Datenkabel, das optional erhältlich ist.

Das Datenkabel hat folgende Belegung:

Klinkenstecker 3,5 mm Mono 9pol. D-SUB-Buchse für PC
Mittelkontakt	Pin 4
Außenkontakt	Pin 2
	Zwischen Pin 2 und Pin 5 ist ein Widerstand mit 2,2 KOhm erforderlich.

Das serielle Datensignal setzen sich aus 16 Bit mit folgender Reihenfolge zusammen: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0

Jedes Datenbit hat folgende Bedeutung:

D15 Startzeichen = 02
D14 4
D13 Datenbit beim Senden der Displayzeile: 1 = obere Zeile, 2 = untere Zeile
D11+D12 Messeinheit im Display: 01 = °C, 02 = °F, 19 = PPM
D10 Polarität; 0 = positiv; 1 = negativ
D9 Dezimalpunkt (DP) an entsprechender Stelle von rechts nach links; 0= kein DP; 1=1DP; 2=2DP; 3=3DP
D8 bis D1 Messwert
	D8 = größte Digit (MSD), D1 =kleinste Digit (LSD). Bei einer Displayanzeige von 1234 ergibt sich folgender Bitsatz „00001234‘
D0 Endzeichen = 0D

RS232-Einstellungen: Baud-Rate: 9600, Parität: Nein, Anzahl Datenbits: 8, Stopbit: 1 (9600, N, 8, 1)

Wartung und Reinigung

Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Messgerät wartungsfrei. Zur Reinigung des Gerätes fühmen Sie ein sauberes, fusselfreies, antistatisches und trockenes Reinigungstuch ohne scheuernde, chemische und Lösungsmittelhaltige Reinigungsmittel.

Batteriewechsel

Zur Erstinbetriebnahme und wenn im Display das Batteriesymbol sichbar wird, müssen die Batterien eingesetzt bzw. gewechselt werden.

Zum Ausweiseln der Batterien gehen Sie wie folgt vor:

• Schalten Sie das Messgerät aus
• Losen Sie die beiden rückseitigen Batteriefachschrauben undnehmen den Batteriefachdeckel ab.
• Ersetzen Sie die verbrauchten Batterien gegen neue Alkaline Batterien des selbst Typs (AAA) und Marke.
• Achten Sie beim Einsetzen die Polaritätsangaben im Batteriefach (+/-)
• Verschließen Sie das Gehäuse wieder sorgfältig in umgekehrter Reihenfolge.

Lassen Sie keine Verbrauchten Batterien im Messgerät, da selbst auslaufgeschützte Batterien korrodieren konnen und dadurch Chemikalien freigesetzt werden konnen, welche ihrer Gesundheit schaden bzw. das Gerät zerstären.

Batterien und Akkus)durfen nicht kurzgeschlossen oder ins Feuer geworfen werden. Batterien durren nicht aufgeladen werden. Es besteht Explosionsgefahr.

Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung mit der Haut Verzürgungen verursachen. Benutzen Sie deshalb in thisem Fall geeignete Schutzhandschuhe.

Betrieb mit Steckernetzteil

Optional kann das Messgerät auch mit einem passenden Netzteil betrieben werden. Die Netzteilbuchse (9) befindet sich auf der rechten Gehäuseseite unter einer Klappe. Öffnen Sie die Klappe mit einem spitzen Gegenstand. Der passende Stecker hat folgende Daten:

Außen-Durchmesser 5,5 mm, Innenloch 2,5 mm.

Polarität: Außen Minus (-), Innen Plus (+)

Betriebsdaten: Spannung: 9 V/DC, Strom: mind. 150 mA

Passende Alkaline Batterien erhalten Sie unter der Best.-Nr. 65 23 64 (Bitte 6x bestellen). Das passende Steckernetzteil können Sie unter Best.-Nr. 12 26 99 bestellen.

Entsorgung

Elektronische Altgeräte sind Rohstoffe und gehören nicht in den Hausmüll. Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß den geltenden gesetzlichen Vorschriften bei ihren communalen Sammelstellen. Eine Entsorgung über den Hausmüll ist untersagt.

Entsorgung von gebrauchten Batterien/Akkus!

Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt!

Schadstoffhaltige Batterien/Akkus sind mit nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmull hinweisen. Die Bezeichnungen für das ausschlaggebende Schwermetall sind: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Ihr verbrauchten Batterien/Akkus konnen Sie unentgeltlich bei den Sammelstellen ihrer Gemeinde unseren Filialen oder überall Dort abgeben, wo Batterien/Akkus verkauft werden!

Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten ihren Beitrag zum Umweltschutz!

Behebung von Störungen

Mit dem Messgerät haben Sie ein Produkt erworben, welche nach dem neuesten Stand der Technik gebaut wurde und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommt.

Deshalb möchten wir Ohnen hier beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise!

Fehler Mögliche Ursache Abhilfe
Das Messerät{lösst sich sind die Batterien verbraucht? Kontrollieren nicht einschalten. Batteriezustand.		en Sie den Setzen Sie das Messerät durch Drücken der Reset-Taste (10) darüber.
Es wird kein stabiler Fehlmessung? Warten Sie bis die Anzeige Messwert angezeigt. Sie befinden sich evtl. noch in der „WARM UP“ erlischt.
		Aufwärmfphase „WARM UP“.
		Die Umgebungsbedingungen Die normaIe erfordern eine etwas länger zu 2 Minu Zeit. Luftzirkulationen verlangert
		Messzeit. Luftzirkulationen verlangert
Messerät{lösst sich Undefiniherter Systemzustand. Setzen Sie das nicht bedieten. Drücken der Reset-Taste (10)		Messerät durch darüber.

Andere Reparaturen als zuvor beschreiben sind ausschließlich durch einen autorisierten Fachmann durchzufahren.

Sollten Sie Fragen zum Umgang des Messgerätes haben, steht ihren unser techn. Support unter folgender Telefonnummer zur Verfügung:

Voltcraft, Lindenweg 15, 92242 Hirschau, Tel.-Nr. 0180 / 586 582 7

Technische Daten

Anzeige 2zeiliges LC-Display

Messwerte Kohlendioxid und Temperatur

Messzeit ca. 2 Minuten (abhängig von Luftzirkulationen)

Messbereich CO_2 0-4000 ppm

Auflosung CO_2 1 ppm

Genauigkeit CO_2 0-1000 ppm: +/-40 ppm

1000-3000 ppm: + / - 5% der Ablesung
3000-4000 ppm: + / - 250 ppm (nur zu Vergleichszwecke)

Wiederholbarkeit CO_2 < 3000 ppm: +/- 20 ppm

Messbereich Temperatur. 0 - 50 °C/32 - 122 °F

Auflösung Temperatur 0,1°

Genauigkeit Temperatur -0,8°C/ -1,5°F

Hohenkompensation 0-9000 m

Temperaturkompensation .........Automatisch

Auto-Power-Off-Zeit. ca. 10 Minuten

Schnittstelle.Seriell,RS232

Batterien .6x 1,5V Micro-Batterien (AAA)

Optionales Netzteil .9 V/DC stabilisiert, min. 150 mA

Stromaufnahme. 10 - 128 mA

Betriebstemperatur .0 bis +50^

Rel. Luftfeuchtigkeit.< 85% rF , nicht kondensierend

Gewicht ca. 470 g

Abmessungen (LxBxH mm) 173 x 68 x 42 (Messgerät)

185× 38× 26 (Sensor)

Leitungslänge Sensor ca. 1 m

Introduction

Dear Customer,

Technische gegevens 55
