Merk	Power Dynamics
Model	PD800
Producttype	Draadloze microfoon (zender-ontvangersysteem)
Voeding zender	2 AA-batterijen (elk 1,5 V)
Voeding ontvanger	100-240 VAC, 50/60 Hz (12 V-adapter)
Stroomverbruik	0,05 - 0,023 A
Batterijtype ontvanger	2 AA-batterijen (niet inbegrepen)
Display	LCD-scherm met pictogrammen (groep, kanaal, frequentie, audiomodus, vergrendeling, batterijniveau)
Frequentiebereik	UHF (niet gespecificeerd)
Bereik	Niet gespecificeerd (typisch bereik: tot 100 m)
In-/uitgangsaansluitingen	XLR-combo en 6,3 mm jack (links en rechts)
Koptelefoonaansluiting	Ja, met volumeregeling
Antenne	BNC (afneembaar)
Infrarood synchronisatie	Ja, via IR-venster
Instellingen	Groepsselectie, kanaal, audiomodus (mono/stereo), RF-vermogen (H/L), vergrendeling
PAD-schakelaar	-12 dB / 0 dB
Bedrijfstemperatuur	5°C tot 35°C
Reiniging	Alleen droge doek, geen chemicaliën
Repareerbaarheid	Reparatie alleen door gekwalificeerde technicus; gebruik van originele onderdelen verplicht
Garantie	Garantie vervalt bij ongeautoriseerde opening of wijziging

Veelgestelde vragen - PD800 Power Dynamics

Hoe zet ik de PD800-zender aan?

Houd de knop Aan/Uit lang ingedrukt tot het LCD-scherm aangaat.

Hoe synchroniseer ik de ontvanger en zender?

Plaats het IR-venster van de ontvanger tegenover dat van de zender en druk op de SET/Sync-knop van de ontvanger.

Welk type batterijen moet ik voor de ontvanger gebruiken?

De ontvanger gebruikt twee AA-batterijen van 1,5 V. Plaats ze met de juiste polariteit zoals aangegeven in het compartiment.

Hoe stel ik het volume van de zender in?

Gebruik de Ingangsniveau-regelaar op de zender om het volume aan te passen. Draai naar rechts om te verhogen, naar links om te verlagen.

Wat moet ik doen als het geluid zwak of afwezig is?

Controleer of de zender en ontvanger aan staan, de batterijen opgeladen zijn, de frequenties gesynchroniseerd zijn en het volume van de ontvanger niet op minimum staat.

Hoe verander ik de frequentie van het systeem?

Ga op de ontvanger naar het menu GROUP SELECT of CHANNEL SELECT met de SET-knop en gebruik de pijltjes omhoog/omlaag om een andere groep of kanaal te kiezen.

Kan de ontvanger in mono- of stereomodus werken?

Ja, u kunt de modus MONO of STEREO selecteren via het menu MODE SELECT op de ontvanger.

Hoe vergrendel ik de instellingen om onbedoelde wijzigingen te voorkomen?

Ga naar het menu LOCK SELECT op de ontvanger en selecteer LOCK ON. Er verschijnt een vergrendelingspictogram.

Wat is het maximale bereik van het systeem?

Het bereik wordt niet gespecificeerd in de handleiding, maar kan typisch 100 meter bedragen in open veld.

Hoe reinig ik het apparaat?

Gebruik een droge, zachte doek. Gebruik nooit chemicaliën, spuitbussen of vloeistoffen.

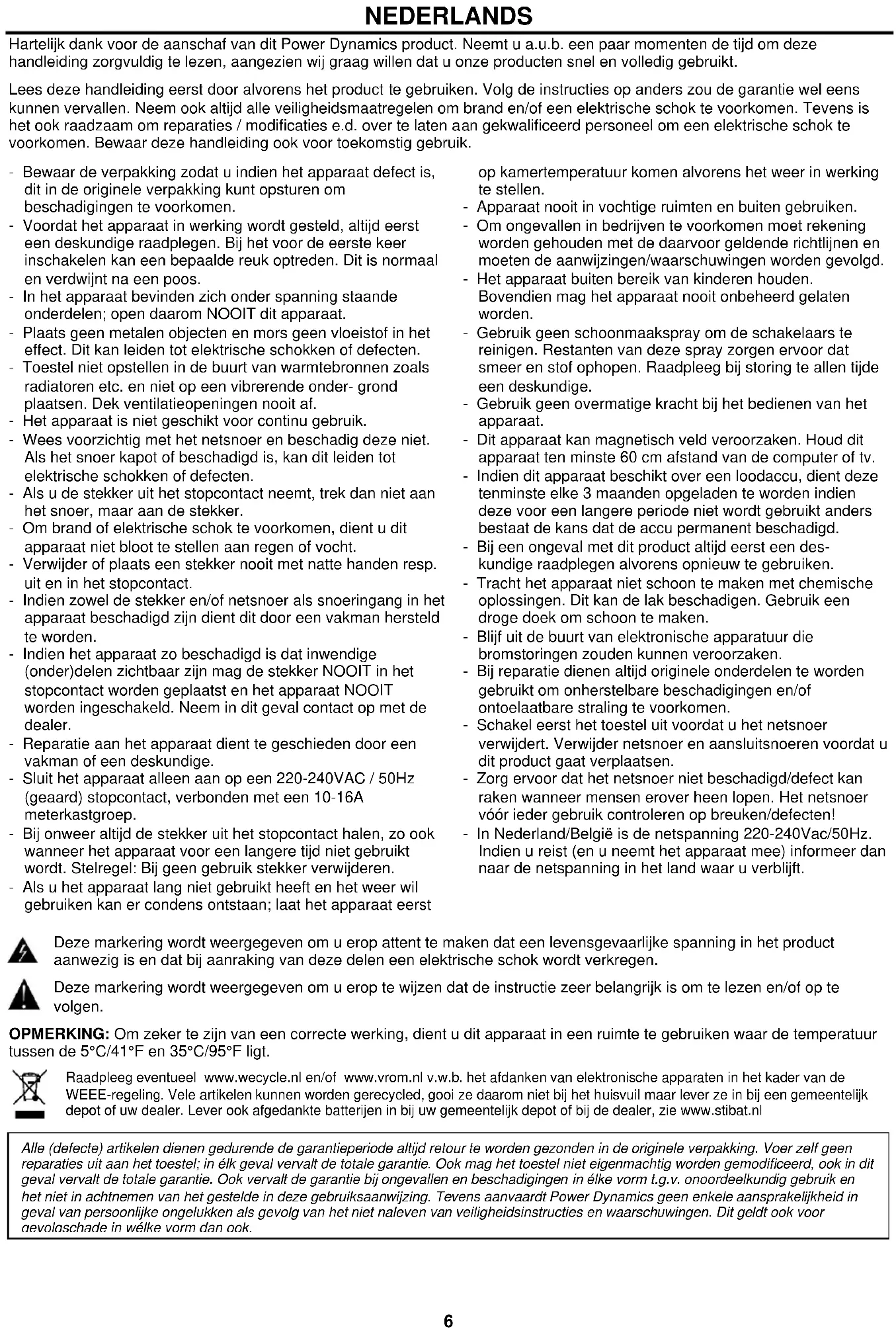

GEBRUIKSAANWIJZING PD800 Power Dynamics

Hartelijk dank voor de aanschaf van dit Power Dynamics product. Neemt u a.u.b. een paar momenten deijd om deze handleiding zorgvuldig te lezen, aangezien wijgraag wilnen dat u onsne producten snel en volledig gebruikt.

Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op anders zou de garantie wel eens kuren verrallen. Neem ook alkijd alle veiligheidsmaatregelen om brand en/of een elektrische schok te voorkomen. Tevens is het ook raadzaam om reparations / modificaties e.d. over te latent aan gekwalificeerd personeel om een elektrische schok te voorkomen. Bewaar deze handleiding ook voor toekomstig gebruik.

• Bewaar de verpakking zDat u indien het apparaat defect is, dit in de originele verpakking kunt opsturen om beschadigingen te voorkomen.
• Voordat het apparaat in werkung worden gesteld, alsijd eerst een deskundige raadplegen. Bij het voor de eerste koer inschakelen kan een bepaalde reuk optreden. Dit is normaal en verdwijnt na een poos.
• In het apparaat bevinden zich onder spanning staande onderdelen; open waarom NOOIT dit apparaat.
• Plaats geen metalen objecten en mors geen vloeistof in het effect. Dit kan leiden tot elektrische schokken of defecten.
• Toestel Niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en Niet op een vibrerende onder- grond plaatsen. Dek ventilatieopeneringen nooit af.
• Het apparatus is nicht geschikt voor continu gebruik.
• Wees voorzichtig met het netsnoor en beschadig deze Niet. Als het snoer kapot of beschadigd is, kan dit leiden tot elektrische schokken of defecten.
• Als u de stekker uit het stopcontact neemt, trek dan nicht aan het snoer, maar aan de stekker.
• Om brand of elektrische schok te voorkomen, dient u dit apparaat Niet bloot te stellen aan regen of vocht.
• Verwijder of plaats een stekker nooit met natte handen resp.uit en in het stopcontact.
• Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit door eenvakman hersteld te worden.
• Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtaar�n mag de stekker NOOIT in het stopcontact worden geplaatst en het apparaat NOOIT worden ingeschakeld. Neem in dit geval contact op met de dealer.
• Reparatie aan het apparaatClient te geschieden door eenvakman of een deskundige.
• Sluit het apparaat alleen aan op een 220-240VAC / 50Hz (geaard) stopcontact,verbonden met een 10-16A meterkastgroep.
• Bij onweer algijd de stekker uit het stopcontact halen, zo ook wanner het apparaat voor een langere tijd Niet gebruikt worden. Stelregel: Bij geen gebruik stekker verwijderen.
• Als u het apparaat lang nicht gebruikt heeft en het weeil gebruiken kan er condens ontstaan; iota het apparaat eerst

op kamertemporatuur komen alvorens het wee in werk ing te stellen.

• Apparaat nooit in vochtige ruimten en buiten gebruiken.
• Om oncevallen in bedrijven te voorkomen moet rekening worden gezchoolden met de waarvoord geldende richtlijnen en要去en de aanwijzingen/waarschuwingen worden gevolgd.
• Het apparaat buiten bereik van kinderen houden.
  Bovendien mag het apparaat nooit onbeheerd gelaten worden.
• Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tjnde een deskundige.
• Gebruik geen overmatige kracht bij het bedieren van het apparatus.
• Dit apparatusan magnetisch veld veroorzaken. Houd dit apparatusat ten minste 60 cm afstand van de computer of tv.
• Indien dit apparaat beschikt over een loodaccu, dient deze tenminste elke 3 maanden opgeladen te worden indien deze voor een langereperiode Niet worden gebruikt anders bestaat de kans dat de accu permanent beschadigd.
• Bij een onceval met dit product alkijd eerst een deskundige raadplegen alvorens opniew te gebruiken.
• Tracht het apparaat Niet schoon te makeen met chemische oplossingen. Dit kan de lak beschaden. Gebruik een droge doeok om schoon te makeen.
• Blijf uit de buurt van elektronische apparatuur die bromstoringen zouden können veroorzaken.
• Bij reparatie dieren altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen en/of ontoelaatbare straling te voorkomen.
• Schakel eerst het toestel uit voordat u het netsnoor verwijdert. Verwijder netsnoor en aansluitsnoren voordat u dit product gaat verplaatsen.
• Zorg ervoor dat het netsnoer Niet beschadigd/defect kan raken wonneer mensen erover geen lopen. Het netsnoer vór ieder gebruik controleren op breuken/defecten!
• In Nederland/België is de netspanning 220-240Vac/50Hz. Indien u reist (en u neemt het apparaat mee) informeer dan maar de netspanning in het land waar u verblijft.

Deze marketing worden weergegeven om u erop attent te makeen dat een levensgevaarlijke spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok worden verkreten.

Deze marketing worden weergegeven om u erop te wijzen dat de instructie zeer belangrijk is om te lezen en/of op te volgen.

OPMERKING: Om zeker teijken van een correcte werkig, dient u dit apparaat in een ruimte te gebruiken waar de temperatuur tussen de 5°C / 41°F en 35°C / 95°F ligt.

Raadpleeg eventueel www.wyclee.nl en/of www.vrom.nl v.w.b. het afdanken van elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen können worden gerecycled, gooi ze waar met bij het huisvuil maar lever ze in bij een gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk depot of bij de dealer, zie www.stibat.nl

Alle (defecte) artikelen dienen gedurende de garantieperiode aktijd retour te worden gezonden in de originele verpakking. Voer zich geen reparaties uit aan het toestel; in elk geval verralt de totale garantie. Ook mag het toestel Niet eigenmachtig worden gemodifieerd, ook in dit geval verralt de totale garantie. Ook verwalt de garantie bij oncevallen en Beschadigingen in elke vorm t.g.v. onoordeelkundig gebruik en het Niet in achtnemen van het gestelde in deze gebruiksaanwijzing. Tevens aanvaardt Power Dynamics geen enkele aansprakelijkheid in geval van personlijke ongelukken als gevolg van het Niet naleven van veiligheidsinstrumenties en waarschuwingen. Dit geldt ook voor nevolaschade in welke vorm dan ook.

UITPAKKEN

LET OP! Pak na ontvangst de doos zorgvuldiguit. Controller of alle onderdelen aanwezig- en in goede staat ontvangen zich. Bij transportschade of bij het ontbreken van onderdelen onmiddelijk de verkopende partij inlichten. Bewaar de verpakking en het verpakkingsmaterial. Indien het product moet worden teruggestuurd, is het belangrijk dat het product in originele verpakking worden geretourneerd.

Schakel het apparaat Niet onmiddelijk in als het apparaat is blootgesteld aan drastische temperatuurverschillen (bv. na het transport). De ontstane condensatie kan het apparaat beschaden. Zorg ervoor dat het apparaat eerst op kamertemperaturekomt alvorens het aan te sluiten.

AANSLUITSPANNING

Op het label aan dechterzijde van het product staat aangegeven op welke netspanning deze moet worden aangesloten. Controller of de netspanning hiermee overeenkomt, bij alle andere netspanninger dan aangegeven kan het apparaat onherstelbaar worden beschadigd. Tevens moet het apparaat direct op de netspanning worden aangesloten en mag geén dimmer of regelbare voeding worden gebruikt.

Sluit het apparaat alkijd aan op een beschermd circuit (aardlekschakelaar of zekering). Zorg ervoor dat het apparaat voldoende elektrisch is geaard om het risico op elektrucitie of brand te vermijden.

ZENDER

1. Hooftelefoonaansluiting
2. Hoofdtelefoo n volumeregelaar

Regelt het volume van de hoofdtelefoon, draaiaar links om het geluidsniveau te verlagen, draaiaar rechts om het volume te verhogen.

1. Ingang volumeregelaar

Regelt het volumeniveau van de ingangsaudiobron.

1. LCD-schem
2. Omhoog / Instellen / Omlaag Toets
3. Infrarood-signaalemissievenster (IR-venster)
4. Aan/uit- & exit-knop

Deze knop is te gebruiken als aan/uit-schakelaar en wanner u een willekeurige modus wilt verlaten. Wanner de PD800-zender is uitgeschakeld, drukt u langdurig op deze knop totdat de stroom wordt ingeschakeld. Wanner de stroom is ingeschakeld, za het LCD-display oplichten. Terwijl de stroom is ingeschakeld en u probeert de stroom uit te schakelen, drukt u deze knop wederom langdurig in totdat de stroom wordt uitgeschakeld.

1. BNC-antennae-aansluiting
2. PAD-schakelaar

Om het geluidsniveau te verzwakken zet u de schakelaar op -12dB en indien geluidsniveau onaantastbaar wilt latent, zet u de schakelaar op (0dB).

1. Links In-/Uitgang
   Combo-aansluiting voor signalainvoer via XLR of 6,3 mm aansluiting of gebruik de uitgangsaansluiting om bijvoorbeeld een actieve monitorluidspreker aan te sluiten.
2. Rechts In-/Uitgang
   Combo-aansluiting voor signalinvoer via XLR of 6,3 mm aansluiting of gebruik de uitgangsaansluiting om bijvoorbeeld een actieve monitorluidspreker aan te sluiten.
3. 12VDC-ingang

DISPLAY

1. Links / Rechts AF-signaalpictogram
2. Frequentie

Dit zes-karakter display worden gebrukt om de frequentie wee ter geven.
3. Groep weergave

Weergave van de gekozen freiquentiegroep voor de PD800 zender.
4. Kanaal weergave

Weergave van gekozen freqentie kanaal voor de PD800 zender.

1. Audiomodus weergave
   Weergave van Mono of Stereo audio-modus.
2. Vergrendelpictogram

Het vergrendelpictogram geeft weer of modus is in of uitgeschakeld. Wanner de vergrendelfunctie is ingeschakeld, wordt de PD800 zender vergrendeld in het menu.

De menupictogrammen bevatten de volgende functies: groep selecteren, kanaal selecteren, modus selecteren, stroom selecteren, vergrendelen selecteren, exit setup.

ONTVANGER

1. LED Indices
2. LCD display
3. Infrarood signaal scherm
4. Omhoog / Omlaag toets
5. Set / Sync toets
6. Batterij compartment (2x AA batterij)
7. Batterij compartments deksel
8. Vergrendel / Open toets
9. Antenna
10. Oortelefoon aansluiting
11. Riemhouser
12. Aan/uit schakelaar en volumereglaar
13. RF signal indicator
14. Audiomodus

Weergave van Mono of Stereo audio-modus.

1. Vergrendelpictogram
   Het vergrendelpictogram geeft weeR of modus is in ofuitgeschakeld.
2. Batterij niveau indicatie

Wonneer het batterijvermogen lager is dan een vooraf bepaaldiveau, begint deze batterijmeter te knipperen en要去en de batterijen onmiddelijk worden verrangen.

1. Groep weergave

Weergave van de gekozen freiquentiegroep voor de PD800 ontvanger.

1. Kanaal weergave

Weergave van gekozen freiendentie kanaal voor de PD800 ontvanger.

1. Frequentie

Dit gezes-karakter display wordt gebrukt om de freiquentie wee ter goven.

Groep instellen

1. Het pictogram "GROEP SELECT" worden gebruikt om de freiuentiegroep van de zender aan te passen.
2. Druk in het hoofdmenu op de knop "SET" ga waar het pictogram "GROUP SELECT".
3. Wanner het pictogram "GROEP SELECT" worden weergegeven, drukt u op de knop "UP" om het groepsnummer te verhogen of op de knop "DOWN" om het groepsnummer te verlagen. Wanner de "UP"/"DOWN"-knop langdurig worden ingedrukt, worden het groepsnummer snel verhoogd / verlaagd tot de knop worden losgelaten. Wanner de boven-/ ondergrens van de frequentiegroep is bereikt, zal de frequentiegroep teruggaan maar de onder-/ bovengrens en verdier oplopen / afnemen.
4. Zodra u gewenste instelling heeft bereikt, drukt u op de knop "SET" om het op te slaan enaar het volgende menu te gaan, indien er binnen 5 seconden een handeling moet worden uitgevoerd, za de ontvanger de hoofdstatus verlaten. Als u op de "POWER" toets drukt, verlaat u het menu zonder instelling opslaan.

Kanaal instellen

1. Het pictogram "CHANNEL SELECT" worden gebruikt om het frequentiekanaal van de zender aan te passen.
2. Druk in het hoofdmenu op de knop "SET" ga waar het pictogram "CHANNEL SELECT".
3. Wanner het pictogram "CHANNEL SELECT" wordt weergegeven, drukt u op de knop "UP" om het kanaalnummer te verhogen of op de knop "DOWN" om het kanaalnummer te verlagen. Wanner de "UP"/"DOWN"-knop langdurig worden ingedrukt, za het kanaalnummer snel worden verhoogd / verlaagd totdat de knop worden losgelaten.
4. Zodra u gewenste instelling heeft bereikt, drukt u op de knop "SET" om op te slaan enaar het volgende menu te gaan, indien er binnen 5 seconden geen bediening is, za de ontvanger de hoofdstatus verlaten. Als u op de "POWER" toets drukt, verlaat u het menu zonder instelling opslaan.

Audio modus instellen

1. Het pictogram "MODE SELECT" worden gebruikt om de audio-ingangsmodus van de zender aan te passen.
2. Druk in het hoofdmenu op de knop "SET" ga waar het pictogram "MODE SELECT".
3. Wanner het pictogram "MODE SELECT" wordt weergegeven, drukt u op de knop "UP" om de modus "STEREO" te selecteren en op de knop "DOWN" om de modus "MONO" te selecteren.
4. Zodra u gewenste instelling heeft bereikt, drukt u op de knop "SET" om op te slaan enaar het volgende menu te gaan, indien er binnen 5 seconden geen bediening is, zal de ontvanger de hoofdstatus verlaten. Als u op de "POWER" toets drukt, verlaat u het menu zonder instelling opslaan.

1. Het pictogram "POWER SELECT" worden gebruikt om het uitgestraalde vermogen van de zender aan te passen.
2. Druk in het hoofdmenu op de knop "SET" ga waar "POWER SELECT".
3. Wanner het pictogram "POWER SELECT" worden weergegeven, drukt u op de knop "UP" om de modus "H" te selectoren voor een hoger stralingsvermögen en op de knop "DOWN" om de modus "L" te selecteren voor een lager stralingsvermögen.
4. Zodra u gewenste instelling heeft bereikt, drukt u op de knop "SET" om op te slaan enaar het volgende menu te gaan, indien er binnen 5 seconden geen bediening is, za de ontvanger de hoofdstatus verlaten. Als u op de "POWER" toets drukt, verlaat u het menu zonder instelling opslaan.

Vergrendeling instellen

1. Het pictogram "LOCK SELECT" worden gebruikt om alle instellenen van de zender te vergrendelen.
2. Druk in het hoofdmenu op de knop "SET" om maar het pictogram "LOCK SELECT" te gaan.
3. Wanner het pictogram "LOCK SELECT" wordt weergegeven, drukt u op de knop "UP" om de modus "LOCK SELECT" te selecteren en op de knop "DOWN" om de modus "LOCK ON" te selecteren.
4. Zodra u gewenste instelling heeft bereikt, drukt u op de knop "SET" om op te slaan enaar het volgende menu te gaan, indien er binnen 5 seconden geen bediening is, za de ontvanger de hoofdstatus verlaten. Als u op de "POWER" toets drukt, verlaat u het menu zonder instelling opslaan.

PLAATS BATTERIJEN IN DE ONTVANGER

Plaats twee AA-batterijen van 1,5V om de ontvanger te bedieren. Open de voorklep van de ontvanger en plaats de batterijen zoals aangegeven in het batterijvak. Het display toont de capaciteit van de batterijen: Wanner de batterij-indicator knippert, zich de batterijen leeg en schakelt de ontvanger kort daarna automatisch uit. Als de ontvanger gedurende een langere periode (ca. 1-2 weken) Niet worden gebruikt, verwijder dan de batterijen om het apparaat te beschermen gegen möglichke lekke.
