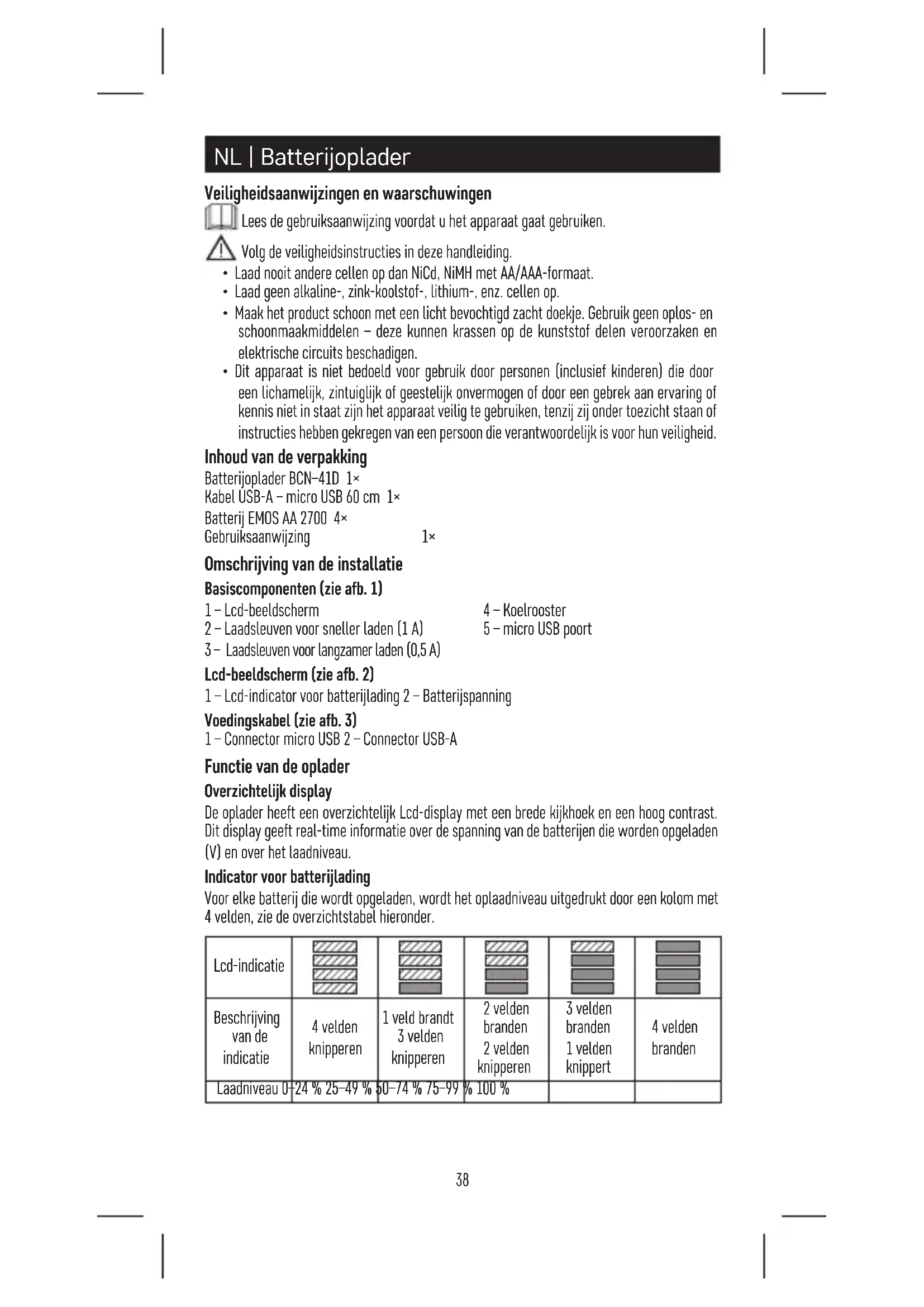

GEBRUIKSAANWIJZING N9331 Emos

• Laad nooit andere cellen op dan NiCd, NiMH met AA/AAA-formaat.

• Laad geen alkaline-, zink-koolstof-, lithium-, enz. cellen op.

• Maak het product schoon met een licht bevochtigd zacht doekje. Gebruik geen oplos- en schoonmaakmiddelen – deze kunnen krassen op de kunststof delen veroorzaken en elektrische circuits beschadigen.

• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) die door een lichamelijk, zintuiglijk of geestelijk onvermogen of door een gebrek aan ervaring of kennis niet in staat zijn het apparaat veilig te gebruiken, tenzij zij onder toezicht staan of instructies hebben gekregen van een persoon die verantwoordelijk is voor hun veiligheid. Inhoud van de verpakking Batterijoplader BCN–41D 1× Kabel USB-A – micro USB 60 cm 1× Batterij EMOS AA 2700 4× Gebruiksaanwijzing 1× Omschrijving van de installatie Basiscomponenten (zie afb. 1) 1 – Lcd-beeldscherm 2 – Laadsleuven voor sneller laden (1 A) 3 – Laadsleuven voor langzamer laden (0,5 A) 4 – Koelrooster 5 – micro USB poort Lcd-beeldscherm (zie afb. 2) 1 – Lcd-indicator voor batterijlading 2 – Batterijspanning Voedingskabel (zie afb. 3) 1 – Connector micro USB 2 – Connector USB-A Functie van de oplader Overzichtelijk display De oplader heeft een overzichtelijk Lcd-display met een brede kijkhoek en een hoog contrast. Dit display geeft real-time informatie over de spanning van de batterijen die worden opgeladen (V) en over het laadniveau. Indicator voor batterijlading Voor elke batterij die wordt opgeladen, wordt het oplaadniveau uitgedrukt door een kolom met 4 velden, zie de overzichtstabel hieronder. Lcd-indicatie Beschrijving van de indicatie 4 velden knipperen 1 veld brandt 3 velden knipperen 2 velden branden 2 velden knipperen 3 velden branden 1 velden knippert 4 velden branden Laadniveau 0–24 % 25–49 % 50–74 % 75–99 % 100 %39 Detectie van defecte batterijen Deze oplader is uitgerust met detectie van defecte of primaire cellen en verder met beveiliging tegen omgekeerde polariteit. Als er verkeerde cellen worden geplaatst, knipperen alle Lcd-velden in de betreende kolom. Bij omgekeerde polariteit blijft de batterijindicator leeg. Onafhankelijke oplading Alle 4 sleuven (zie afb. 1) maken het mogelijk onafhankelijk en zonder onderlinge interferentie op te laden. Alle soorten oplaadbatterijen kunnen gelijktijdig worden gecombineerd, namelijk: 1,2 V Ni-MH/CD: AAA, AA. Beschermende functies

• Intelligente identicatie van defecte/beschadigde batterijen en niet-oplaadbare batterijen.

• Het opladen wordt bestuurd door de intelligente dV-functie, die de batterijen beschermt tegen overlading en uitgerust is met een veiligheidstimer die het opladen omschakelt naar de onderhoudsmodus.

• Temperatuurbeschermingsfunctie: Als de thermische beveiligingsschakelaar detecteert dat de interne temperatuur van de oplader 60 °C ±5 °C heeft bereikt, wordt het laden onderbroken.

• Het toestel heeft ook beveiligingsfuncties voor kortsluiting, ompoling, overspanning en onderspanning om de batterijen en de oplader te beschermen tegen schade. Voeding De oplader is voorzien van een micro USB-connector (zie afb. 3). Gebruik voor de voeding van de oplader indien mogelijk altijd een voedingsbron met een snelheid van minimaal 10 W (5 V/2 A). Dit garandeert een optimale werking van de oplader. Overal opladen Met de meegeleverde USB-A naar micro USB-kabel (zie afb. 3) is voeding overal mogelijk van elk apparaat met een USB-A-voedingspoort. Technologische parameters Ingang: max. DC 5 V/2,0 A Uitgang: DC 1,48 V/1,0 A ±10 % DC 1,48 V/0,5 A 10 % Bedrijfstemperatuur: +0 °C/40 °C Opslagtemperatuur: -20 °C/80 °C Bedieningshandleiding Inbedrijfstelling

1. Steek de micro-USB-connector (zie afb. 3) van de bijgeleverde kabel in de micro-USB-stek-

ker van de oplader (zie afb. 1).

2. Steek de USB-A-connector (zie afb. 3) van de bijgeleverde kabel in de adapter of een ander

apparaat dat de oplader van stroom zal voorzien.

3. Zorg ervoor dat de adapter aangesloten is op het netwerk of dat het apparaat voldoende

stroom krijgt of opgeladen is (bijv. laptop, powerbank, enz.).

4. Nadat de oplader correct is aangesloten, voert hij een zelfdetectie en controle uit. Als het

display oplicht, is de oplader klaar om op te laden.

5. Plaats de oplaadbatterij op de juiste manier volgens de richting die in elke sleuf is

aangegeven, d.w.z. met de pluspool (+) naar boven (zie afb. 1).

6. Na het plaatsen van de batterijen start de oplader de laadmodus.

7. Wanneer de batterij volledig is opgeladen, zullen de Lcd-batterijlaadindicatoren blijven

branden (zie afb. 2).40 Deponeer niet bij het huisvuil. Gebruik speciale inzamelpunten voor gesorteerd afval. Neem contact op met de lokale autoriteiten voor informatie over inzamelpunten. Als de elektronische apparaten zouden worden weggegooid op stortplaatsen kunnen ge- vaarlijke stoen in het grondwater terecht komen en vervolgens in de voedselketen, waar het de menselijke gezondheid kan beïnvloeden. GARANCIJSKA IZJAVA
