N9331 - Bateriju lādētājs Emos - Bezmaksas lietošanas instrukcija

Zīmols	Emos
Modelis	N9331
Kategorija	Akumulatoru lādētājs
Saderīgo akumulatoru veidi	NiMH un NiCd uzlādējamie (AA/AAA 1,2 V)
Uzlādes slotu skaits	4, neatkarīgi
Uzlādes strāva	Ātrā (1 A) un lēnā (0,5 A) atkarībā no slotas
Ekrāns	LCD, sprieguma un uzlādes līmeņa indikācija (4 segmenti)
Barošana	Mikro USB pieslēgvieta, 5 V/2 A (min. 10 W)
Aizsardzības funkcijas	Pārslodze, polaritātes maiņa, īssavienojums, pārspriegums, zems spriegums, termiskā (60 °C ±5 °C)
Viedā noteikšana	Bojāti vai neuzlādējami akumulatori tiek atklāti
Uzturēšanas režīms	Drošības taimeris aktivizē uzturēšanas režīmu pēc pilnīgas uzlādes
Iekļautie akumulatori	4 EMOS AA 2700 mAh NiMH akumulatori
Iekļauts kabelis	USB-A uz mikro USB, 60 cm
Darba temperatūra	0 °C līdz 40 °C
Uzglabāšanas temperatūra	-20 °C līdz 80 °C
Kopšana	Mīksta, viegli mitra drāna, bez šķīdinātājiem vai abrazīviem līdzekļiem
Drošības norādījumi	Uzlādēt tikai NiMH/NiCd; nepakļaut mitrumam; lietošana uzraudzībā personām ar ierobežotām spējām

Bieži uzdotie jautājumi - N9331 Emos

Kādus akumulatoru veidus es varu uzlādēt ar Emos N9331 lādētāju?

Šis lādētājs ir paredzēts NiMH un NiCd tipa uzlādējamiem akumulatoriem, tikai AA un AAA formātā ar 1,2 V. Nekad neuzlādējiet sārmu, cinka-oglekļa vai litija baterijas.

Kā uzzināt, vai akumulators ir bojāts vai neuzlādējams?

Viedā noteikšana atklāj bojātus vai primāros akumulatorus. Ja visas kolonnas LCD segmenti mirgo, akumulators ir nepareizs. Polaritātes maiņas gadījumā indikators paliek tukšs.

Kādu barošanas avotu man izmantot lādētājam?

Izmantojiet USB barošanas avotu, kas nodrošina vismaz 5 V/2 A (10 W). Lādētājs tiek pievienots ar mikro USB kabeli.

Vai es varu vienlaikus uzlādēt dažādas ietilpības vai zīmolu akumulatorus?

Jā, 4 sloti ir neatkarīgi, tāpēc jūs varat vienlaikus uzlādēt dažādus NiMH/NiCd akumulatorus AA/AAA formātā bez traucējumiem.

Ko nozīmē segmentu displejs LCD ekrānā?

LCD ekrāns parāda uzlādes līmeni ar 4 mirgojošiem segmentiem: 0-24% (1 segments), 25-49% (2 segmenti), 50-74% (3 segmenti), 75-99% (4 mirgojoši segmenti) un 100% (4 fiksēti segmenti).

Vai lādētājs ir aizsargāts pret pārlādēšanu?

Jā, tam ir viedā dV kontroles funkcija, kas novērš pārlādēšanu, kā arī drošības taimeris, kas pēc pilnīgas uzlādes aktivizē uzturēšanas režīmu.

Ko darīt, ja lādētājs apstājas uzlādes laikā?

Pārbaudiet, vai iekšējā temperatūra ir pārsniegusi 60 °C: termiskā aizsardzība tad atslēdz barošanu. Ļaujiet lādētājam atdzist un pārliecinieties, ka ventilācijas atveres nav aizsprostotas.

Vai es varu izmantot lādētāju ar ārējo akumulatoru (power bank)?

Jā, pateicoties USB barošanai, jūs varat pievienot lādētāju jebkurai ierīcei ar USB-A portu, kas nodrošina vismaz 5 V/2 A.

Kā tīrīt lādētāju?

Izmantojiet mīkstu, viegli mitru drānu. Nekad neizmantojiet šķīdinātājus, atšķaidītājus vai abrazīvus līdzekļus, kas var saskrāpēt plastmasu vai sabojāt shēmas.

Vai lādētājs ir piemērots bērniem vai nepieredzējušām personām?

Šī ierīce nav paredzēta lietošanai personām (tostarp bērniem) ar ierobežotām fiziskām, sensorām vai garīgām spējām, vai pieredzes trūkumu, izņemot, ja tās ir atbildīgas personas uzraudzībā.

LIETOŠANAS INSTRUKCIJA N9331 Emos

LV | Baterijas uzlādes ierīce

Drošības norādījumi un brīdinājumi

Pirms ierīces lietošanas rūpīgi izlasiet lietošanas instrukciju.

levērojiet šajā instrukcijā minētos drošības norādījumus.

• Uzlādējiet tikai AA un AAA izmēra NiCd un NiMH baterijas.
• Neuzlādējiet atkārtoti sārma, cinka un oglekla, litija un citas baterijas!
• Tiriet izstrādājumu ar nedaudz samitrinātu mīkstu drānu. Neizmantojiet škīdinātājus vai tīrīšanas līdzekļus – tie var saskrāpēt plastmasas detaļas un izraisīt elektrisko sistēmu koroziju.
• Ši ierīce nav paredzēta izmantošanai personām (tostarp bērniem), kuru fiziskā, uztveres vai garīgā nespēja vai pieredzes un zināšanu trūkums neļauj to droši lietot, ja vien šis personas neuzrauga vai norādījumus par ierīces lietošanu tām nesniedz par viņu drošību atbildīgā persona.

Komplektācija

BCN-41D bateriju lādētājs 1×

USB-A - 60 cm mikro USB kabelis 1×

EMOS AA 2700 baterija 4×

Pamatelementi (skat. 1. attēlu)

1 - LCD ekrāns

2 – Uzlādes sloti ātrākai uzlādei (1 A)

3 – Uzlādes sloti lēnākai uzlādei (0,5 A)

LCD ekrāns (skat. 2. attēlu)

1 – LCD indikators, kas parāda akumulatora uzlādes līmeni
2 – Baterijas spriegums

4 – Dzesēšanas režgis
5 – Mikro USB pieslēgvieta

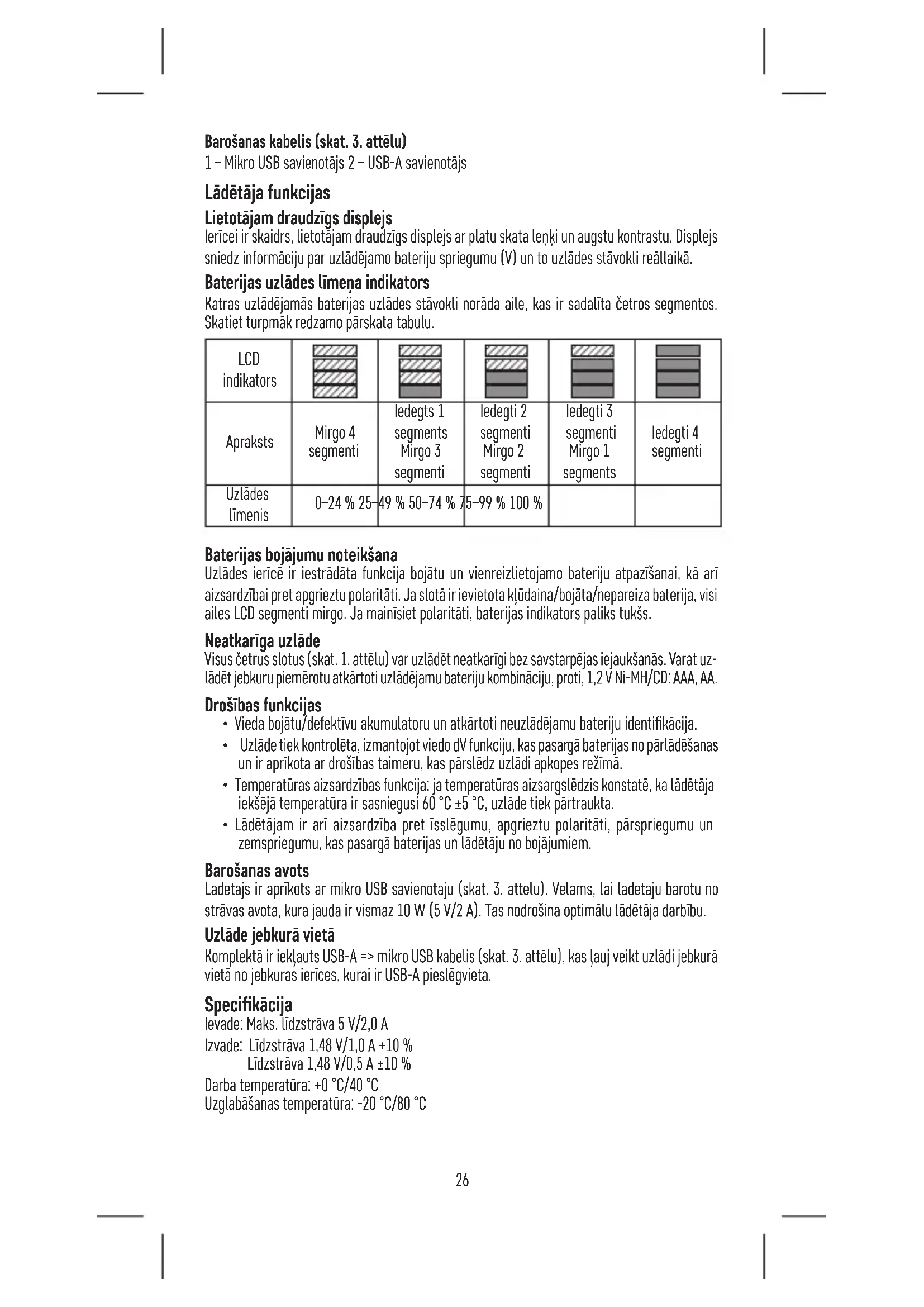

Barošanas kabelis (skat. 3. attēlu)

1 – Mikro USB savienotājs 2 – USB-A savienotājs

Lādētāja funkcijas

Lietotājam draudzīgs displejs

Ierīcei ir skaidrs, lietotājam draudzīgs displejs ar platu skata lenķi un augstu kontrastu. Displejs sniedz informāciju par uzlādējamo bateriju spriegumu (V) un to uzlādes stāvokli reāllaikā.

Baterijas uzlādes līmeņa indikators

Katras uzlādējamās baterijas uzlādes stāvokli norāda aile, kas ir sadalīta četros segmentos. Skatiet turpmāk redzamo pārskata tabulu.

LCD indikators
Apraksts	Mirgo 4 segmenti	ledegts 1 segments Mirgo 3 segmenti	ledegti 2 segmenti Mirgo 2 segmenti	ledegti 3 segmenti Mirgo 1 segments	ledegti 4 segmenti
Uzlādes limenis	0–24 % 25–	49 % 50–74 % 7	5–99 % 100 %

Baterijas bojājumu noteikšana

Uzlādes ierīcē ir iestrādāta funkcija bojātu un vienreizlietojamo bateriju atpazīšanai, kā arī aizsardzībai pret apgrieztu polaritāti. Ja slotā ir ievietota klūdaina/bojāta/nepareiza baterija, visi ailes LCD segmenti mirgo. Ja mainīsiet polaritāti, baterijas indikators paliks tukšs.

Neatkarīga uzlāde

Visus četrus slotus (skat. 1. attēlu) var uzlādēt neatkarīgi bez savstarpējas iejaukšanās. Varat uzlādēt jebkuru piemērotu atkārtoti uzlādējamu bateriju kombināciju, proti, 1,2 V Ni-MH/CD: AAA, AA.

Drošības funkcijas

• Vieda bojātu/defektīvu akumulatoru un atkārtoti neuzlādējamu bateriju identifikācija.
• Uzlāde tiek kontrolēta, izmantojot viedo dV funkciju, kas pasargā baterijas no pārlādēšanas un ir aprīkota ar drošības taimeru, kas pārslēdz uzlādi apkopes režimā.
• Temperatūras aizsardzības funkcija: ja temperatūras aizsargslēdzis konstatē, ka lādētāja iekšējā temperatūra ir sasniegusi 60 °C ±5 °C, uzlāde tiek pārtraukta.
• Lādētājam ir arī aizsardzība pret īsslēgumu, apgrieztu polaritāti, pārspriegumu un zemspriegumu, kas pasargā baterijas un lādētāju no bojājumiem.

Barošanas avots

Lādētājs ir aprīkots ar mikro USB savienotāju (skat. 3. attēlu). Vēlams, lai lādētāju barotu no strāvas avota, kura jauda ir vismaz 10 W (5 V/2 A). Tas nodrošina optimālu lādētāja darbību.

Uzlāde jebkurā vietā

Komplektā ir iekļauts USB-A => mikro USB kabelis (skat. 3. attēlu), kas ħauj veikt uzlādi jebkurā vietā no jebkuras ierīces, kurai ir USB-A pieslēgvieta.

Specifikācija

levade: Maks. līdzstrāva 5 V/2,0 A

Izvade: Līdzstrāva 1,48 V/1,0 A ±10 %

Līdzstrāva 1,48 V/0,5 A ±10 %

Uzglabāšanas temperatūra: -20 °C/80 °C

Lietošanas instrukcija

Darba sākšana

1. Pievienojiet komplektācijā iekļautā kabeļa mikro USB savienotāju (skat. 3. attēlu) lādētāja mikro USB liqzdai (skat. 1. attēlu).
2. Pievienojiet komplektā iekļautā kabeļa USB-A savienotāju (skat. 3. attēlu) adapteram vai citai ierīcei, kas nodrošina lādētāja barošanu.
3. Pārliecinieties, ka adapters ir pieslēgts elektrotīklam vai ka ierīcei (piem., klēpjdatoram, ārējam akumulatoram u. c.) ir pietiekama strāvas padeve vai uzlāde.
4. Ja lādētājs ir pareizi pievienots, tas veic pārbaudi un automatisko noteikšanu. Kad displejs iedegas, lādētājs ir gatavs uzlādēšanai.
5. levietojiet piemērotas atkārtoti uzlādējamas baterijas atbilstoši polaritātei, kas ir norādīta katrā slotā, t. i., pozitīvajam polam (+) ir jābūt vērstam uz augšu (skat. 1. attēlu).
6. Lādētājs sāk uzlādēt, tiklīdz baterijas ir ievietotas.
7. Kad baterija ir pilnībā uzlādēta, LCD uzlādes indikatori paliek izgaismoti (skat. 2. attēlu).

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu škirošanas un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas

izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk arī barības Ṣedē, kur tās var ietekmēt cilvēka veselību.
