N9331 - Зарядний пристрій для батарейок Emos - Безкоштовний посібник користувача

Марка	Emos
Модель	N9331
Категорія	Зарядний пристрій для акумуляторів
Сумісні типи акумуляторів	Акумулятори NiMH та NiCd (AA/AAA 1,2 В)
Кількість зарядних слотів	4, незалежних
Струм заряду	Швидкий (1 А) та повільний (0,5 А) залежно від слота
Дисплей	РК-дисплей, відображення напруги та рівня заряду (4 сегменти)
Живлення	Порт micro USB, 5 В/2 А (мін. 10 Вт)
Функції захисту	Захист від перевантаження, переполюсовки, короткого замикання, перенапруги, недостатньої напруги, перегріву (60 °C ±5 °C)
Інтелектуальне виявлення	Виявлення несправних або неакумуляторних батарей
Режим обслуговування	Таймер безпеки, що активує режим обслуговування після повного заряду
У комплекті акумулятори	4 акумулятори EMOS AA 2700 мА·г NiMH
У комплекті кабель	USB-A на micro USB, 60 см
Робоча температура	0 °C до 40 °C
Температура зберігання	-20 °C до 80 °C
Догляд	М'яка злегка волога тканина, без розчинників та абразивів
Заходи безпеки	Заряджати лише NiMH/NiCd; не піддавати впливу вологи; використовувати під наглядом для осіб з обмеженими можливостями

Часті запитання - N9331 Emos

Які типи акумуляторів можна заряджати зарядним пристроєм Emos N9331?

Цей зарядний пристрій призначений для акумуляторів типів NiMH та NiCd, лише формату AA та AAA 1,2 В. Ніколи не заряджайте лужні, цинк-вуглецеві або літієві батареї.

Як дізнатися, чи акумулятор несправний або неакумуляторний?

Інтелектуальне виявлення визначає несправні або первинні батареї. Якщо всі сегменти РК-дисплея в стовпчику мигають, батарея неправильна. У разі переполюсовки індикатор залишається порожнім.

Яке живлення слід використовувати для зарядного пристрою?

Використовуйте джерело живлення USB, що забезпечує щонайменше 5 В/2 А (10 Вт). Зарядний пристрій підключається через кабель micro USB.

Чи можна заряджати акумулятори різної ємності або марок одночасно?

Так, 4 слоти незалежні, тому ви можете одночасно заряджати різні акумулятори NiMH/NiCd форматів AA/AAA без перешкод.

Що означає відображення сегментів на РК-дисплеї?

РК-дисплей показує рівень заряду за допомогою 4 мигаючих сегментів: 0-24 % (1 сегмент), 25-49 % (2 сегменти), 50-74 % (3 сегменти), 75-99 % (4 мигаючі сегменти) та 100 % (4 постійні сегменти).

Чи захищений зарядний пристрій від перезаряджання?

Так, він має функцію інтелектуального контролю dV, яка запобігає перезаряджанню, а також таймер безпеки, що активує режим обслуговування після повного заряду.

Що робити, якщо зарядний пристрій зупиняється під час заряджання?

Перевірте, чи внутрішня температура перевищила 60 °C: тоді термозахист вимикає живлення. Дайте зарядному пристрою охолонути та переконайтеся, що вентиляційні отвори не заблоковані.

Чи можна використовувати зарядний пристрій із зовнішнім акумулятором (power bank)?

Так, завдяки живленню USB ви можете підключити зарядний пристрій до будь-якого пристрою з портом USB-A, що забезпечує щонайменше 5 В/2 А.

Як чистити зарядний пристрій?

Використовуйте м'яку злегка вологу тканину. Ніколи не використовуйте розчинники, змивники або абразивні засоби, які можуть подряпати пластик або пошкодити схеми.

Чи підходить зарядний пристрій для дітей або недосвідчених осіб?

Цей пристрій не призначений для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними чи розумовими здібностями або без досвіду, за винятком використання під наглядом відповідальної особи.

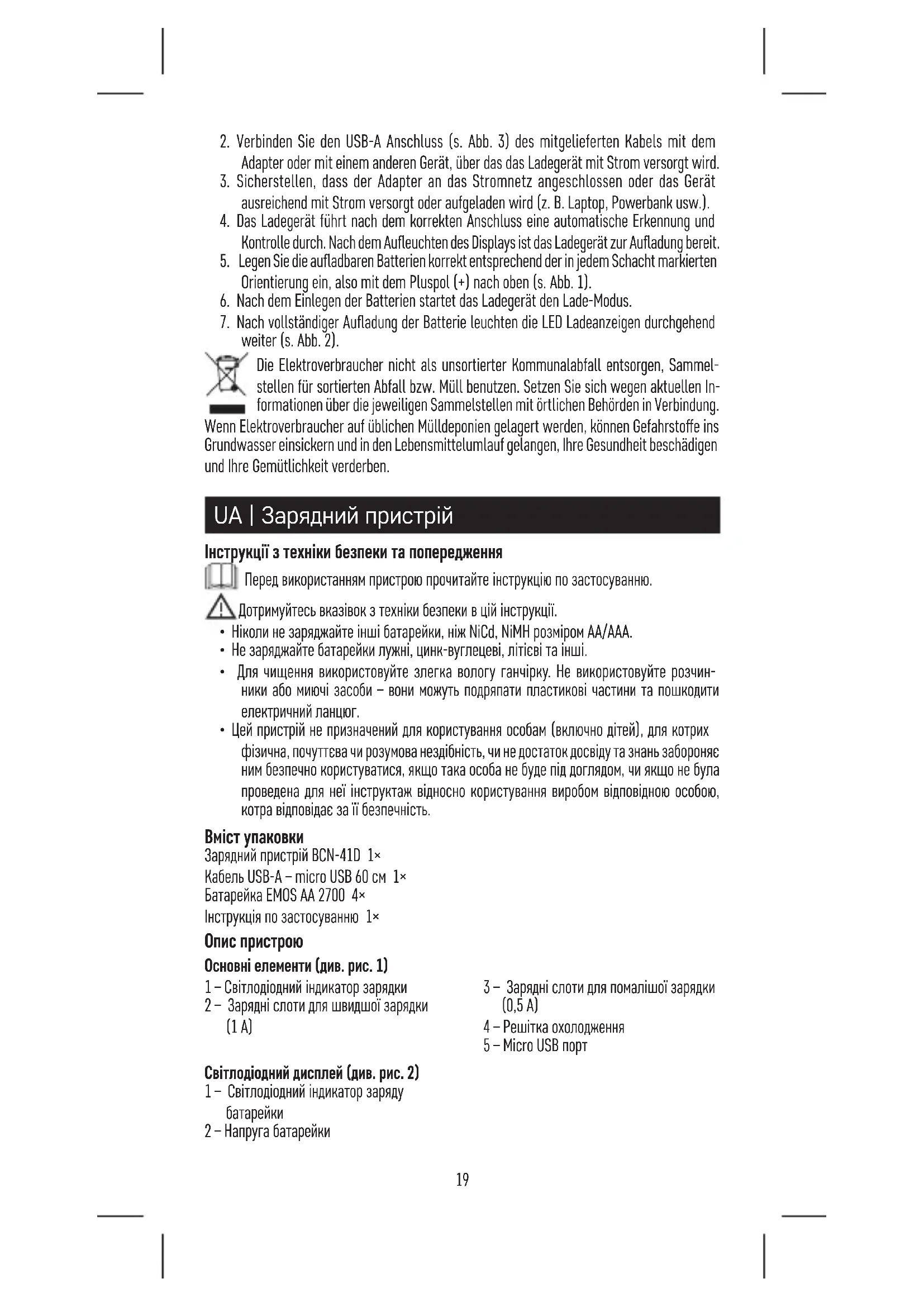

ПОСІБНИК КОРИСТУВАЧА N9331 Emos

UA | Зарядний пристрій

Інструкції з техніки безпеки та попередження

Перед використанням пристрою прочитайте інструкцію по застосуванню.

Дотримуйтесь вказівок з техніки безпеки в цій інструкції.

• Ніколи не заряджайте інші батарейки, ніж NiCd, NiMH розміром АА/ААА.
- Не заряджайте батарейки лужні, цинк-вуглецеві, літієві та інші.
- Для чищення використовуйте злегка вологу ганчірку. Не використовуйте розчинники або миючі засоби – вони можуть подряпати пластикові частини та пошкодити електричний ланцюг.
- Цей пристрій не призначений для користування особам (включно дітей), для котрих фізична, почуттєва чи розумова нездібність, чи не достаток досвіду та знань забороняє ним безпечно користуватися, якщо така особа не буде під доглядом, чи якщо не була проведена для неї інструктаж відносно користування виробом відповідною особою, котра відповідає за її безпечність.

Вміст упаковки

Зарядний пристрій BCN-41D 1×

Кабель USB-A – micro USB 60 см 1×

Батарейка EMOS AA 2700 4×

Інструкція по застосуванню 1×

Опис пристрою

Основні елементи (див. рис. 1)

1 – Світлодіодний індикатор зарядки
2 – Зарядні слоти для швидшої зарядки (1 А)

3 – Зарядні слоти для помалішої зарядки (0,5 А)

4 – Решітка охолодження

5 - Micro USB порт

Світлодіодний дисплей (див. рис. 2)

1 – Світлодіодний індикатор заряду батарейки

Кабель живлення (див. рис. 3)

1 – Конектор micro USB 2 – Конектор USB-A

Функція зарядного пристрою

Чіткий дисплей

Зарядний пристрій має чіткий РК-дисплей з широким кутом огляду та високою контрастністю. Цей дисплей надає інформацію про напругу зарядних батарейок (В) та рівень їх заряду в режимі реального часу.

Індикатор заряду батарейки

У кожної зарядженої батарейки рівень заряду відображається в стовпці з 4 полями, див. оглядову таблицю нижче.

РК -індикація
Описіндикації	4 полеблимає	1 полесвітиться3 полеблимає	2 полесвітиться2 полеблимає	3 полесвітиться1 полеблимає	4 полесвітяться
Рівень заряду	0–24 % 25–49 %	50–74 % 75–99 %	100 %

Виявлення дефектних батарейок

Цей зарядний пристрій оснащений системою виявлення дефектних або первинних батарейок і захистом від переполюсовки. Якщо вставлено дефектні батарейки, усі РК-поля в стовпці блимають. При протилежній полярності індикатор батарейок залишається порожнім.

Незалежна зарядка

Усі 4 слоти (див. рис. 1) дають можливість заряджати самостійно та без взаємних перешкод. Одночасно можна комбінувати будь-які зарядні батарейки, а саме: 1,2 В Ni-MH/CD: AAA, AA

Захисні функції

• Інтелектуальна ідентифікація дефектних/пошкоджених батарейок та незарядних батарейок.
• Заряджання контролюється інтелектуальною функцією dV, яка захищає батарейки від перезаряджання і оснащена захисним таймером, який перемикає зарядку в режим обслуговування.
• Функція теплового захисту: якщо перемикач теплового захисту виявляє, що внутрішня температура зарядного пристрою досягла 60 °C ±5 °C, зарядка припиняється.
• Також має функцію захисту від короткого замикання, переполюсовки, перенапруги та зниження напруги, що захищає батарейки і зарядний пристрій від пошкоджень.

Живлення

Для живлення за допомогою найсучасніших адаптерів, зарядний пристрій оснащений конектором USB (див. рис. 3). Якщо можливо, завжди використовуйте джерело живлення зі швидкістю не менше 10 Вт (5 В/2 А) для живлення зарядного пристрою. Цим забезпечиться оптимальна робота зарядного пристрою.

У комплект входить кабель USB-A => micro USB (див. рис. 3), який дозволяє живити будь-де з будь-якого пристрою, оснащеного портом живлення USB-A

Технічні параметри

Вхід: макс. DC 5 В/2,0 А

Вихід: DC 1,48 В/1,0 А ±10 %

DC 1,48 B/0,5 A ±10 %

Робоча температура: +0 °C/40 °C

Температура зберігання: -20 °C/80 °C

Інструкції для користування

Введення в експлуатацію

1. Під'єднайте конектор micro USB (див. рис. 3) кабелю, що входить у комплект, до штекеру micro USB зарядного пристрою (див. рис. 1).
2. Підключіть конектор USB-A (див. рис. 3) кабелю, що входить у комплект, до адаптера або іншого пристрою, від якого буде живитися зарядний пристрій.
3. Переконайтеся, що адаптер підключено до мережі або що пристрій достатньо заряджається або заряджений (напр., ноутбук, повербанк і т.д.)
4. Коли зарядний пристрій правильно підключений відбудеться автоматичне детекція та контроль. Коли дисплей засвітиться, зарядний пристрій готовий до зарядки
5. Вставте правильно зарядні батарейки відповідно до позначень, зазначених в кожному слоті, тобто плюсовою (+) стороною вгору (див. рис. 1).
6. Коли батарейки вставлені, зарядний пристрій починає режим заряджання.
7. Коли батарейка повністю заряджена, РК- показник заряджання залишиться світиться (див. рис. 2).

Не викидуйте електричні пристрої як несортовані комунальні відходи, користуйтесь місцями збору комунальних відходів. За актуальною інформацією про місця збору звертайтесь до установ за місцем проживання. Якщо електричні присторої розмі-

щені на місцях з відходами, то небезпечні речовини можуть проникати до підземних вод і дістатись до харчового обігу та пошкоджувати ваше здоров'я.
