POWXG9507 - Pomp PowerPlus - Gratis gebruiksaanwijzing en handleiding

Producttype	Dompelpomp
Merk	PowerPlus
Model	POWXG9507
Netspanning	230 V / 50 Hz
Opgenomen vermogen	550 W
Max. debiet	11 500 l/h
Max. opvoerhoogte	8,5 m
Max. dompeldiepte	7 m
Max. watertemperatuur	35 °C
Watertype	Helder water (niet belast)
Behuizing	Kunststof
Waterinlaat	Kunststof
Schakelaar	Instelbare vlotterschakelaar
Kabellengte	10 m met veiligheidsstekker
Uitgangsaansluiting	Binnendiameter min. 1″1/4
Minimale putafmetingen	40 × 40 × 50 cm
Garantieperiode	36 maanden
Beoogd gebruik	Huishoudelijk gebruik (kelder, put, tuin, enz.)
Vorstbescherming	Beschermen tegen vorst
Regelmatig onderhoud	Reinigen met helder water na gebruik; vlotterschakelaar elke 3 maanden controleren
Aanbevolen zekering	6 A minimaal

Veelgestelde vragen - POWXG9507 PowerPlus

Wat is de maximale dompeldiepte van de pomp POWXG9507?

De maximale dompeldiepte is 7 meter. Deze limiet niet overschrijden.

Kan deze pomp worden gebruikt met vuil water?

Nee, deze pomp is ontworpen voor helder water (schoon). Water met modder of schurende onzuiverheden kan het filter verstoppen en de pomp beschadigen.

Hoe moet de pomp voor gebruik worden ontlucht?

Kantel de pomp meerdere keren naar voren en achteren totdat de luchtbellen verdwenen zijn, wacht dan minstens 15 seconden voordat u hem start.

Wat te doen als de pomp niet start?

Controleer eerst de netspanning en of de vlotterschakelaar in de hoge stand (ingeschakeld) staat. Zorg ervoor dat de stekker goed is aangesloten.

Hoe moet het waaier worden gereinigd?

Maak de aanzuigmand los van het pomphuis en reinig de waaier met helder water. Plaats de pomp nooit op de waaier tijdens het reinigen.

De pomp stopt na enkele minuten werking, waarom?

Dit kan komen door een te hoge watertemperatuur (>35 °C) of erg vuil water. Het motorbeveiligingsapparaat schakelt dan de voeding uit. Reinig de pomp en controleer de temperatuur.

Wat is de maximaal toegestane watertemperatuur?

De maximale temperatuur van het gepompte water is 35 °C. Daarboven kan de motor oververhit raken en stoppen.

Is een aardlekschakelaar nodig om de pomp nabij een zwembad te gebruiken?

Ja, als de pomp in de buurt van zwembaden of vijvers wordt gebruikt, moet deze worden beveiligd met een aardlekschakelaar met een nominale uitschakelstroom van niet meer dan 30 mA (volgens VDE 0100).

Hoe onderhoud ik de pomp bij stationaire installatie?

Controleer elke 3 maanden de werking van de vlotterschakelaar, reinig de bodem van de put en de wanden, en verwijder afzettingen van de vlotter met helder water.

Kan de pomp droog draaien?

Nee, nooit. Droogloop beschadigt de motor. Zorg ervoor dat de vlotterschakelaar de voeding uitschakelt voordat het waterniveau onder de waterinlaat daalt.

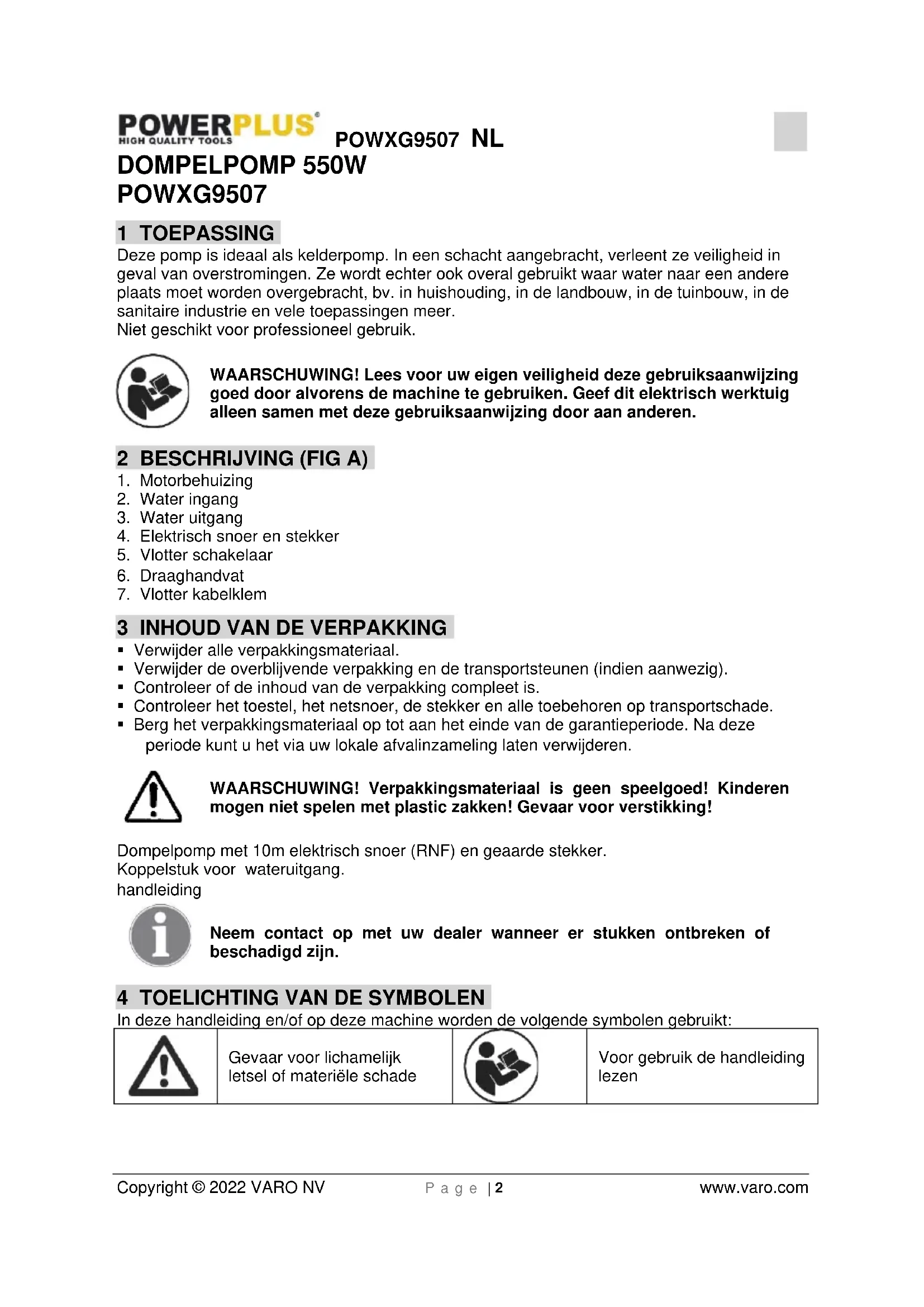

GEBRUIKSAANWIJZING POWXG9507 PowerPlus

Deze pomp is ideaal als kelderpomp. In een schacht aangebracht, verleent ze veiligheid in geval van overstromingen. Ze wordt echter ook overal gebruikt waar water naar een andere plaats moet worden overgebracht, bv. in huishouding, in de landbouw, in de tuinbouw, in de sanitaire industrie en vele toepassingen meer.

Niet geschikt voor professioneel gebruik.

WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrisch werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.

1. Motorbehuizing
2. Water ingang
3. Water uitgang
4. Elektrisch snoer en stekker
5. Vlotter schakelaar
6. Draaghandvat
7. Vlotter kabelklem

3 INHOUD VAN DE VERPAKKING

■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.

WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!

Dompelpomp met 10m elektrisch snoer (RNF) en geaarde stekker.

Koppelstuk voor wateruitgang.

handleiding

Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.

4 TOELICHTING VAN DE SYMBOLEN

In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:

Gevaar voor lichamelijk letsel of materiële schade

Voor gebruik de handleiding lezen

5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).

6 IN ACHT TE NEMEN VOOR DE INBEDRIJFSTELLING!

- De elektrische aansluiting gebeurt via een reglementair aangesloten geaard stopcontact, met een netspanning van 230 Volt/50 Hz. Zekering van minstens 6 Ampère.

Voorzichtig!

Aan zwembassins en tuinvijvers en in hun veiligheidsbereik is het gebruik van de pomp enkel toelaatbaar mits zij beveiligd is door een verliesstroomschakelaar met een uitschakelende nominale stroom tot 30 mA (overeenkomstig VDE 0100 deel 702, 738).

De pomp mag niet in werking zijn of gezet worden als zich personen in het zwembassin of in de tuinvijver bevinden. Raadpleeg Uw elektricien!

Attentie!

(voor uw veiligheid) Laat alvorens uw nieuwe dompelpomp in gebruik te nemen een vakkundige controleren of

• De aarding
  ■ De geaarde nulleider
• De verliesstroomschakelaar beantwoorden aan de voorschriften van de elektriciteitsmaatschappij en correct functioneren.
• De elektrische stekkerverbindingen moeten tegen vocht beschermd worden.
• Bij overstromingsgevaar moeten de stekkerverbindingen naar een tegen overstroming beschermde zone overgebracht worden.
• Het transport van agressieve vloeistoffen en op corrosie berustende (als smeergelwerkende) stoffen moet in ieder geval vermeden worden.
• De dompelpomp moet tegen vorst beschermd worden.
  ■ De pomp mag niet drooglopen.
• Maatregelen treffen opdat de pomp niet in de handen van kinderen kan geraken.

Duurzaamheid

De door u aangeschafte dompelpomp is geschikt voor het transport van water met een temperatuur van maximum 35°C.

Deze pomp mag niet voor andere vloeistoffen gebruikt worden en met name nooit voor motorbrandstof, schoonmaakmiddelen en andere chemische producten!

7 DE INSTALLATIE

Het installeren van de dompelpomp kan op de volgende manieren gebeuren:

■ Stationair met een vaste buisleiding
■ of
■ Stationair met een flexibele slang.

Attentie!

Bij de installatie opletten dat de pomp nooit vrij hangend aan de drukleiding of aan de stroomkabel gemonteerd mag worden. De dompelpomp moet aan de draaggreep, die daarvoor voorzien is, worden opgehangen of moet op de bodem van de schacht liggen. Ten einde een perfecte werking van de pomp te verzekeren, moet de bodem van de schacht altijd vrij zijn van slijk of van andere verontreinigingen.

Bij een te laag waterpeil kan het slijk aanwezig in de schacht snel uitdrogen en de pomp verhinderen aan te slaan. Daarom is het noodzakelijk om de dompelmotorpomp regelmatig te controleren (aanlooptest uitvoeren).

De vlotterschakelaar is dusdanig ingesteld dat een onmiddellijke inbedrijfstelling mogelijk is.

Opmerking!

De pompschacht moet minstens 40 x 40 x 50 cm groot zijn, zodat de vlotterschakelaar zich vrij kan bewegen.

De netaansluiting

De door u aangeschafte dompelpomp is al met een geaarde stekker uitgerust. De pomp moet worden aangesloten op een geaarde stopcontactdoos met 220/230 Volt/ 50 Hz.

Controleer of het stopcontact voldoende beveiligd is (minstens 6 A) en of het volledig in orde is. Steek de pompstekker in het stopcontact en de pomp is nu startklaar.

Opmerking

Moest de stroomkabel of de stekker door uitwendige oorzaken beschadigd worden, mag de kabel of stekker uitsluitend door gekwalificeerde vaklui en met het juiste materiaal hersteld worden.

8 INBEDRIJFSTELLING

Nadat u deze installatie- en gebruiksaanwijzing aandachtig heeft gelezen, kunt u met inachtneming van de hierna volgende punten de nieuwe pomp in bedrijf stellen:

• Controleer of de pomp op de schachtbodem rust.
• Ga na of de drukleiding reglementair aangebracht werd.
• Controleer of de elektrische aansluiting 230Volt/50 Hz bedraagt.
• Controleer of het elektrisch stopcontact aan de reglementaire voorschriften voldoet.
• Ga na of er geen vocht of water aan de netaansluiting kan komen.
• Zorg ervoor dat de pomp nooit droogloopt.

8.1 Ontluchten pomp voor ingebruikname

- Zorg er steeds voor dat de pomp voor ingebruikname goed ontlucht is, eventueel de pomp enkele malen heen en weer kantelen tot er geen luchtbellen meer verschijnen, minstens 15 seconden wachten vooraleer de pomp te starten.

8.2 Afstellen van het In/Uit-schakelpunt

Het IN resp. UIT-schakelpunt van de vlotterschakelaar kan afgesteld worden door de vlotterschakelaar in de kabelklem te veranderen Gelieve de volgende punten te controleren vóór U de pomp in gebruik neemt:

• De vlotterschakelaar moet zo aangebracht zijn dat de schakelpunthoogte IN en de schakelpunthoogte UIT gemakkelijk en met weinig kracht kan bereikt worden. Controleer dit door de pomp in een met water gevuld vat te plaatsen en de vlotterschakelaar met de hand voorzichtig op te heffen en daarna weer te laten zakken. Daarbij kunt U zien of de pomp zich in- en uitschakelt.
• Let er wel op dat de afstand tussen de kop van de vlotterschakelaar en kabelklem niet te klein is. Als de afstand te klein is, is de perfecte functie niet gewaarborgd.
• Let bij het afstellen van de vlotterschakelaar erop dat de vlotterschakelaar niet de grond raakt vóór de pomp uitgeschakeld wordt. Opgelet! Gevaar van drooglopen.

Dit toestel is niet geschikt om gebruikt te worden door kinderen en door personen waarvan de lichamelijke, de zintuiglijke of de psychische capaciteiten verminderd zijn of door personen onthouden van ervaring of kennis, behalve als deze personen genieten door middel van een persoon verantwoordelijk voor hun veiligheid, een toezicht of door voorafgaande voorschriften betreffende het gebruik van het toestel

9 REINIGING EN ONDERHOUD

Opgelet ! Trek de netstekker uit de contactdoos alvorens werkzaamheden aan het apparaat te verrichten.

Gebruik nooit oplosmiddelen zoals benzine, alcohol, ammoniawater, etc. Deze oplosmiddelen kunnen de plastic onderdelen beschadigen.

9.1 Onderhoudsvoorschriften

De dompelpomp hoeft geen bijzonder onderhoud en is een beproefd kwaliteitsartikel dat aan strenge eindcontroles onderworpen is. Met het oog op een lange levensduur en een permanent gebruik raden wij u nochtans aan, de pomp aan regelmatige controles en onderhoud te onderwerpen.

Opgelet! Belangrijk!

• Voor begin van om het even welke onderhoudswerkzaamheden steeds de stekker uit het stopcontact trekken.
• Wordt de pomp wel eens vaker getransporteerd, is het raadzaam ze na ieder gebruik met zuiver water te reinigen.
• Bij stationaire installatie is een driemaandelijkse controle van de werking van de vlotterschakelaar aan te bevelen.
• Vezeltjes en vaste deeltjes die zich eventueel in het pomphuis vastgezet hebben, met een waterstraal verwijderen.
• Alle 3 maanden de schachtbodem van slijk bevrijden en ook de schachtwanden reinigen.
• Afzetting op de vlotterschakelaar met zuiver water schoonmaken.

9.2 Schoonmaken van het schoepenwiel

Bij een bovenmatige afzetting in het pomphuis dient het onderste gedeelte van de pomp als volgt te worden ontmanteld:

1. Neem de aanzuigkorf af van het pomphuis.
2. Maak het schoepenwiel met helder water schoon.
   Let op! Laat de pomp niet rusten op het schoepenwiel!
3. Voor de assemblage gaat u in omgekeerde volgorde te werk.

type	POWXG9507
Netaansluiting	230V / 50Hz
Opgenomen vermogen	550W
Capaciteit max.	11.500 l/h
Opvoerhoogte max.	8,5m
Dompeldiepte max.	7m
Watertemperatuur max.	35°C
Bestemd voor zuiver/vuil water	Zuiver
behuizing (plastiek (P) / Roestvrijstaal (SS))	P
Water ingang (plastiek (P) / Roestvrijstaal (SS))	P

11 SERVICEDIENST

• Beschadigde schakelaars moeten in de werkplaats van onze klantendienst hersteld worden.
• Wanneer de voedingskabel (of de stekker) beschadigd is, moet hij worden vervangen door een specifieke voedingskabel, die bij onze klantendienst (serviceafdeling - zie laatste pagina) verkrijgbaar is. Het vervangen van de voedingskabel mag uitsluitend worden uitgevoerd door onze klantendienst (serviceafdeling - zie laatste pagina) of een gekwalificeerde persoon (een vakman op het vlak van elektriciteit).

12 STORINGEN VERHELPEN

Storingen	Oorzaken	Verhelpen
Pomp start niet	▪ geen net spanning▪ vlotterschakelaar schakelt niet	▪ netspanning controlleren▪ vlotterschakelaar in hogere positie brengen
Pomp transporteert niet	■ inloopzeef verstopt■ drukslang geknikt	■ Inloopzeef met water reinigen■ De knik eruit halen
Pomp schakelt niet uit	■ vlotterschakelaar kan niet afzinken	■ pomp correct op schachtbodem plaatsen
Debiet ontoereikend	■ inloopzeef verstopt■ dalend pompvermogen, door sterke vervuiling en corrosie water aan toevoegen	■ inloopzeef reinigen■ pomp reinigen en versleten stukken vernieuwen
Pomp schakelt na korte looptijd uit	■ motorbeveiliging schakelt de ponp uit, te sterke watervervuiling■ watertemperatuur te hoog, motorbeveiliging schakelt uit	■ netstekker uittrekken pomp en schacht schoonmaken■ Op max. watertemperatuur van 35°C achten!

13 OPSLAG

• Reinig zorgvuldig de gehele machine en het toebehoren.
• Berg de machine op buiten het bereik van kinderen, in een stabiele en veilige positie en op een droge plaats met een gematigde temperatuur. Vermijd te hoge en te lage temperaturen.
• Bescherm de machine tegen direct invallend licht. Bewaar ze, indien mogelijk, op een donkere plaats.
• Bewaar de machine niet in plastic of Nylon zakken om te vermijden dat er zich vocht ophoopt.

14 GARANTIE

- Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper.

- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: defecte onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.

- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.

- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.

- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.

- Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.

- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.

- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.

- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.

- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.

- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.

- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).

- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.

- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.

15 MILIEU

Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze.

Het elektrische afval mag niet op dezelfde manier behandeld worden dan het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.

16 CONFORMITEITSVERKLARING

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,

Product: DOMPELPOMP 550W

Handelsmerk: POWERplus

Model: POWXG9507

voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.

Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

2011/65/EU

2014/35/EU

2014/30/EU

Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):

EN60335-1:2012

EN60335-2-41: 2003

EN IEC55014-1:2021

EN IEC55014-2:2021

EN IEC 61000-3-2:2019

EN61000-3-3:2013

Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Ondergetekende handelt in opdracht van de bedrijfsleider,

Mertens Ludo

Ludo Mertens

Regelgevings- en compliancemanager
