POWXG9507 - Siurblys PowerPlus - Nemokama naudojimo instrukcija

Produkto tipas	Povandeninis siurblys
Gamintojas	PowerPlus
Modelis	POWXG9507
Tinklo įtampa	230 V / 50 Hz
Sunaudojama galia	550 W
Maks. debitas	11 500 l/h
Maks. išmetimo aukštis	8,5 m
Maks. panardinimo gylis	7 m
Maks. vandens temperatūra	35 °C
Vandens tipas	Švarus vanduo (be priemaišų)
Korpusas	Plastikas
Vandens paėmimo vieta	Plastikas
Jungiklis	Reguliuojamas plūdinis jungiklis
Kabelio ilgis	10 m su apsauginiu kištuku
Išleidimo jungtis	Vidinis skersmuo min. 1″1/4
Minimalūs šulinio matmenys	40 × 40 × 50 cm
Garantinis laikotarpis	36 mėnesiai
Numatomas naudojimas	Buitinis naudojimas (rūsys, šulinys, sodas ir kt.)
Apsauga nuo šalčio	Saugoti nuo šalčio
Įprastinė priežiūra	Po naudojimo išvalyti švariu vandeniu; tikrinti plūdę kas 3 mėnesius
Rekomenduojamas saugiklis	mažiausiai 6 A

Dažnai užduodami klausimai - POWXG9507 PowerPlus

Koks yra maksimalus POWXG9507 siurblio panardinimo gylis?

Maksimalus panardinimo gylis yra 7 metrai. Neviršykite šios ribos.

Ar galima naudoti šį siurblį su nešvariu vandeniu?

Ne, šis siurblys skirtas švariam vandeniui. Vanduo su dumblu ar abrazyvinėmis priemaišomis gali užkimšti filtrą ir sugadinti siurblį.

Kaip pašalinti orą iš siurblio prieš naudojimą?

Keliskart pakreipkite siurblį pirmyn ir atgal, kol pašalinsite oro burbuliukus, tada palaukite bent 15 sekundžių prieš jį įjungdami.

Ką daryti, jei siurblys neužsiveda?

Pirmiausia patikrinkite tinklo įtampą ir ar plūdinis jungiklis yra aukščiausioje padėtyje (įjungtas). Įsitikinkite, kad kištukas yra gerai įkištas.

Kaip išvalyti sparnuotę?

Atskirkite siurbimo krepšelį nuo siurblio korpuso, tada išvalykite sparnuotę švariu vandeniu. Valydami niekada nestatykite siurblio ant sparnuotės.

Siurblys sustoja po kelių minučių veikimo, kodėl?

Tai gali lemti per aukšta vandens temperatūra (>35 °C) arba labai nešvarus vanduo. Variklio apsaugos įtaisas tada išjungia maitinimą. Išvalykite siurblį ir patikrinkite temperatūrą.

Kokia yra didžiausia leistina vandens temperatūra?

Didžiausia siurbiamo vandens temperatūra yra 35 °C. Viršijus šią ribą, variklis gali perkaisti ir sustoti.

Ar reikia diferencinio įtaiso naudojant siurblį šalia baseino?

Taip, jei siurblys naudojamas prie baseinų ar tvenkinių, jis turi būti apsaugotas diferencine apsauga, kurios vardinė išjungimo srovė neviršija 30 mA (pagal VDE 0100).

Kaip prižiūrėti siurblį stacionariame įrenginyje?

Kas 3 mėnesius tikrinkite plūdinio jungiklio veikimą, išvalykite šulinio dugną ir sienas, o švariu vandeniu pašalinkite nuosėdas nuo plūdės.

Ar siurblys gali veikti sausai?

Ne, niekada. Darbas sausai pažeidžia variklį. Įsitikinkite, kad plūdinis jungiklis išjungia maitinimą, kol vandens lygis nukrenta žemiau vandens įvado.

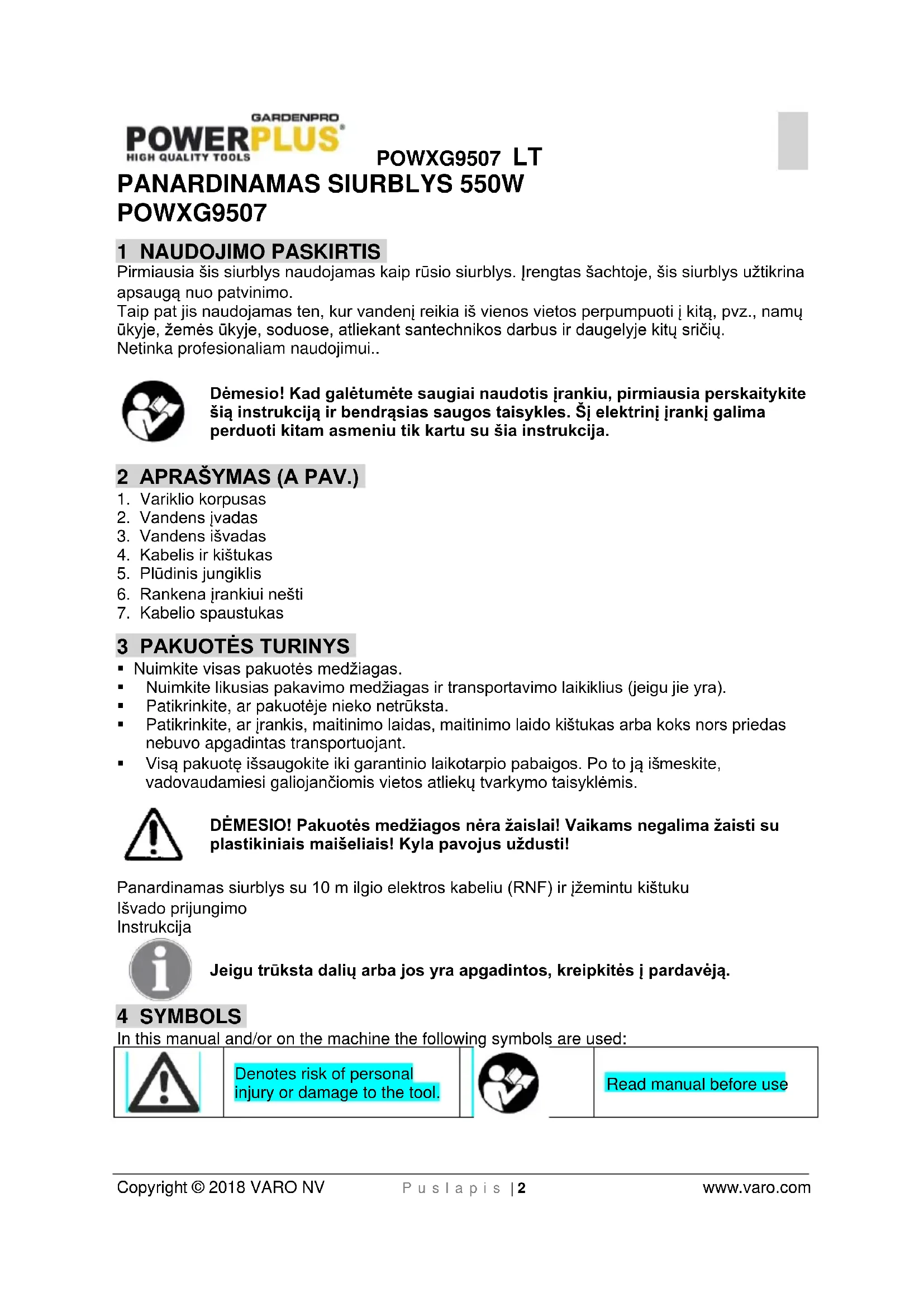

NAUDOJIMO INSTRUKCIJA POWXG9507 PowerPlus

Pirmiausia šis siurblys naudojamas kaip rūsio siurblys. Įrengtas šachtoje, šis siurblys užtikrina apsaugą nuo patvinimo.

Taip pat jis naudojamas ten, kur vandenj reikia iš vienos vietos perpumpuoti j kitą, pvz., namų ūkyje, žemės ūkyje, soduose, atliekant santechnikos darbus ir daugelyje kitų sričių. Netinka profesionaliam naudojimui..

Dèmesio! Kad galètumète saugiai naudotis įrankiu, pirmiausia perskaitykite šią instrukciją ir bendrąsias saugos taisykles. Šį elektrinį įrankį galima perduoti kitam asmeniu tik kartu su šia instrukcija.

2 APRAŠYMAS (A PAV.)

1. Variklio korpusas
2. Vandens jvadas
3. Vandens išvadas
4. Kabelis ir kištukas
5. Plūdinis jungiklis
6. Rankena jrankiui nešti
7. Kabelio spaustukas

3 PAKUOTĖS TURINYS

• Nuimkite visas pakuotės medžiagas.
• Nuimkite likusias pakavimo medžiagas ir transportavimo laikiklius (jeigu jie yra).
  ■ Patikrinkite, ar pakuotėje nieko netrūksta.
• Patikrinkite, ar įrankis, maitinimo laidas, maitinimo laido kištukas arba koks nors priedas nebuvo apgadintas transportuojant.
• Visą pakuotę išsaugokite iki garantinio laikotarpio pabaigos. Po to ją išmeskite, vadovaudamiesi galiojančiomis vietos atlieku tvarkymo taisyklémis.

DÉMESIO! Pakuotės medžiagos nėra žaislai! Vaikams negalima žaisti su plastikiniais maišeliais! Kyla pavojus uždusti!

Panardinamas siurblys su 10 m ilgio elektros kabeliu (RNF) ir jžemintu kištuku Išvado prijungimo Instrukcija

Jeigu trūksta dalių arba jos yra apgadintos, kreipkitės į pardavėją.

4 SYMBOLS

Perskaitykite visus saugos įspėjimus ir visus nurodymus. Nesilaikant toliau pateiktų nurodymų, galima patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižeisti. Išsaugokite visus įspėjimus ir nurodymus ateičiai. Sąvoka „elektrinis įrankis“ visuose toliau pateiktuose nurodymuose reiškia pagrindinį, į elektros lizdą jungiamą (su laidu) arba akumuliatorinį (belaidį) elektrinį įrankį.

6 PRIEŠ PRADĖDAMI NAUDOTI, ATKREIPKITE DĖMESI | ŠIUOS DALYKUS!

- Siurblį galima jungti į bet kokį nuo elektros smūgio apsaugotą elektros lizdą, įrengtą pagal galiojančias elektros installacijos taisykles! Elektros lizde privaloma 230 V \~ 50 Hz įtampa. Saugiklis privalo būti min. 6 amperų.

Atsargiai!

Naudojant siurblį šalia plaukimo baseinų arba sodo tvenkinių bei jų apsaugos zonose, jį privaloma įrengti su LSP (liekamosios srovės pertraukikliu), kurio nominali išjungimo srovė yra maks. 30 mA (pagal VDE 0100, 702 ir 738 dalis). Siurblio negalima naudoti, kai plaukimo baseine arba sodo tvenkinyje yra žmonių! Kreipkitės į elektrika!

Dèmesio!

(Svarbus jspėjimas dėl jūsų pačių saugos) Prieš pradėdami naudoti šį naują panardinamą siurblį, pasirūpinkite, kad specialistas patikrintų šiuos dalykus:

■ Jžeminimas.

■ Nulinis laidas.

- Elektros srovės pertraukiklis, suveikiantis esant elektros instaliacijos gedimui, privalo atitikti jėgainių saugos nuostatas; jis privalo tinkamai veikti.

■ Elektros jungtys privalo būti apsaugotos nuo drėgmės.

■ Jeigu kyla patvinimo pavojus, elektros jungtis privaloma perkelti i aukščiau esančią vietą.

- Privaloma visais būdais vengti pumpuoti agresyvius skysčius, o taip pat skysčius, kuriuose yra šlifuojamuju medžiagų.

■ Panardinamą variklinį siurblį privaloma saugoti nuo užšalimo.

■ Siurblio negalima naudoti ne vandenyje.

- Šį prietaisą privaloma laikyti vaikams nepasiekiamoje vietoje: imkitės tinkamų saugos priemonių.

Pastovumas

Šis panardinamas siurblys skirtas maks. 35 °C temperatūros vandeniui cirkuliuoti. Šio siurblio negalima naudoti kitiems skysčiams, ypač variklių degalams, valymo skysčiams ir kitoms cheminėms medžiagos, pumpuoti!

7 IRENGIMAS

Šis panardinamas siurblys jrengiamas:

■ stacionariai, naudojant stacionarų vamzdyną;

arba

■ stacionariai, naudojant lanksčia žarna.

Atkreipkite dèmesj!

Niekada nejrenkite siurblio, pakabindami jì neatremtą nuo tiekimo vamzdžio arba ant maitinimo kabelio. Šį panardinamą siurblį privaloma pakabinti ant specialiai pateiktos rankenos arba pastatyti ant veleno apačios. Norint užtikrinti, kad siurblys tinkamai veiktų, veleno apačia turi būti švari: be dumblo ir bet jokio purvo.

Jeigu vandens lygis pernelyg nukris, ant veleno likęs dumblas greitai pridžius ir dėl siurblio negalėsite paleisti. Todėl panardinamą siurblį būtina reguliariai tikrinti (atliekant paleidimo testus). Plūdė nustatyta taip, kad siurblį galima būtų tuoj pat jjungti.

POWXG9507 LT

Pastaba!

Siurblio velenas privalo būtų mažiausiai 40 x 40 x 50 cm matmenų, kad plūdinis jungiklis galėtų laisvai judėti.

Elektros tiekimas

Šiame naujame panardinamame siurblyje jrengtas nuo elektros smūgių apsaugotas kištukas, atitinkantis keliamus reikalavimus. Šis siurblys skirtas prijungti prie 230 V 50 Hz jžeminto elektros lizdo. Įsitikinkite, ar elektros lizdas yra tinkamai apsaugotas (min. 6 amperų saugikliu) ir ar jis yra puikios būklės. Jjunkite kištuką į lizdą ir siurblys bus paruoštas naudoti.

Svarbi pastaba!

Jeigu maitinimo kabelis arba kištukas būtų išoriškai pažeisti, kabelį taisyti privaloma patikėti tik kvalifikuotam specialistui, naudojančiam standartines atsargines dalis. Taip bus užtikrinta, kad jis atitiks privalomus saugos reikalavimus.

8 PARUOŠIMAS DARBUI

Atidžiai perskaitę šiuos nurodymus, galite paruošti siurblį darbui, atsižvelgdami j šiuos dalykus:

• Patikrinkite, ar siurblys stovi ant veleno pagrindo.
  ■ Patikrinkite, ar tinkamai pritvirtintas slėgio laidas.
• Patikrinkite, ar elektros lizdas yra 230 V – 50 Hz.
• Patikrinkite, ar elektros lizdas yra geros būklės.
• Užtikrinkite, kad i elektros tinklą niekada nepatektų vandens ir drėgmės.
• Neleiskite siurbliui veikti ne vandenyje.

8.1 Siurblio nuorinimas prieš naudojima

- Prieš pradėdami eksploatuoti siurblį, visada būtinai jį nuorinkite. Galbūt pavartykite siurblį kelis kartus pirmyn ir atgal, kol nebekils oro burbulų, ir, prieš paleisdami siurblį, palaukite bent 15 sekundžių.

8.2 Ijungimo/išjungimo valdymo taško nustatymas

Plūdinio jungiklio JJUNGIMO ir IŠJUNGIMO valdymo tašką galima nustatyti reguliuojant plūdinį jungiklj, esantį jo tvirtinimo laikiklyje.

Prieš pradėdami naudoti siurblį, patikrinkite šiuos dalykus:

• Plūdinis jungiklis privalo būti jrengtas taip, kad ĮJUNGIMO valdymo taško lygis ir IŠJUNGIMO valdymo taško lygis galėtų būti pasiekti lengvai, naudojant mažai jėgos. Norėdami tai patikrinti, dėkite siurblį į indą su vandeniu, atsargiai ranka pakelkite plūdinį jungiklj, o paskui vėl jį nuleiskite. Tai darydami, atkreipkite dėmesį, ar siurblį įsijungia ir išsijungia.
• Užtikrinkite, kad atstumas tarp plūdinio jungiklio galvutės ir tvirtinimo laikiklio nebūtų per mažas. Negalima užtikrinti, kad siurblys veiks tinkamai, jeigu tarpas bus per mažas.
• Nustatydami plūdinj jungiklj, įsitikinkite, ar jis nepaliečia pagrindo, kol siurblys neišsijungia. Atsargiai! Siurblys gali pradėti veikti ne vandenyje.

Šio prietaiso negali naudoti vaikai arba žmonės, kurie turi fizinių, protinių arba raidos sutrikimų, arba žmonės, kuriems trūksta patirties arba žinių, išskyrus tuos atvejus, jeigu šiuos žmones tinkamai instruktuoja už jų saugą atsakingas asmuo ar prižiūrėtojas, arba jie išstudijuoja pirmiau pateiktus nurodymus dėl šio prietaiso naudojimo.

9 VALYMAS IR PRIEŽIŪRA

Dèmesio! Prieš atlikdami bet kokius jrenginio techninės priežiūros darbus, ištraukite kištuką iš elektros tinklo lizdo.

Valymui niekuomet nenaudokite tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako tirpalo ir pan.; šie tirpikliai gali apgadinti plastmasines dalis.

POWXG9507 LT

9.1 Techninės priežiūros nurodymai

Sis panardinamas siurblys yra aprobuotas aukštos kokybės gaminys, kuriam nereikia jokios techninės priežiūros; jis yra kruopščiai ir galutinai patikrintas bei išbandytas. Mes rekomenduojame reguliariai jį tikrinti ir techniškai prižiūrėti, kad jis tarnautų ilgai ir nepertraukiamai veiktų.

Svarbu! Pastaba!

Prieš pradėdami bet kokius techninės priežiūros ir valymo darbus, atjunkite prietaisą nuo elektros tinklo.

• Jeigu naudojimo metu siurblys yra dažnai perkeliamas iš vienos vietos į kitą, po kiekvieno panaudojimo, ji reikėtu išplauti švariu vandeniu.
• Jeigu siurblys jrengiamas stacionariai, kas 3 mènesius privaloma tikrinti plūdinio jungiklio veikima.
• Visas pluoštines daleles, kurių gali prisikaupti siurblio viduje, reikia išplauti vandens žarna.
• Kas 3 mėnesius reikia nuplauti veleno pagrindą, kad ant jo nebūtų purvo.
  Ant plūdės susidariusias nuosėdas reikia nuplauti švariu vandeniu.

9.2 Siurbliaračio valymas

Jeigu siurblio gaubte prisikauptų pernelyg daug nuosėdu, reikia nuimti apatinę siurblio dalį, atliekant šiuos veiksmus:

1. Išimkite iš siurblio gaubto vandens jleidimo apkabą.
2. Išplaukite siurbliaratj švariu vandeniu.

Svarbu! Nestatykite ir neatremkite siurblio ant siurbliaračio!

1. Sumontuokite atlikdami veiksmus priešinga eilės tvarka.

tipas	POWXG9507
Įtampa/dažnis	230V / 50Hz
Galios įvestis	550W
Maks. tiekimo srautas	11.500 l/h
Maks. tiekimo aukštis	8,5 m
Maks. panardinimo gylis	7 m
Maks. vandens temperatūra	35°C
Švariam/purvinam vandenuii pumpuoti	Švariam
Korpusas (plastikinis (P) / nerūdijančiojo plieno (SS))	P
Vandens įvadas (plastikinis (P) / nerūdijančiojo plieno (SS))	P

• Sugedusius jungiklius privalo pakeisti mūsų techninės priežiūros padalinio darbuotojai.
• Jeigu pažeistas maitinimo kabelis (arba maitinimo kabelio kištukas), jj reikia pakeisti tinkamu maitinimo kabeliu, kurj galima jsigyti mūsų techninės priežiūros padalinyje. Maitinimo kabelį gali keisti tik mūsų techninės priežiūros padalinio darbuotojai (žr. paskutinį puslapį) arba kvalifikuoti specialistai (kvalifikuoti elektrikai).

POWXG9507 LT

12 TRIKČIŲ ŠALINIMAS

Triktys	Priežastys	Atitaisymo būdai
Siurblys nejsijungia	- Nutrūko elektros tiekimas- Nejsijungia plūdé	- Patikrinkite elektros tiekimą- Aukščiau pakelkite plūdé
Vanduo neteka	- Užsikimšo tinklinis įvado filtras- Užlenkta slėginė žarna	- Išplaukite tinklinį įvado filtrą vandens žarna- Pataisykite žarną
Siurblys neišsijungia	- Plūdé negali nusileisti	- Pastatykite siurblį tinkamai, art veleno pagrindo
Nepakankamas vandens srautas	- Užsikimšo tinklinis įvado filtras- Dėl purvino vandens arba jame esančių šlifuojančiųjų dalelių sumažėjo siurblio galingumas	- Išvalykite tinklinį įvado filtrą- Išvalykite siurblį ir pakeiskite nusidėvėjusias dalis
Trumpai paveikęs, siurblys išsijungia	- Dėl purvino vandens šiluminis saugiklis išjungia siurblį- Vanduo per karštas. Šiluminis saugiklis išjungia siurblį	- Ištraukite siurblio kištuką iš elektros lizdo. Išvalykite siurblį ir veleną- Užtikrinkite, kad nebūtų viršijama maks. 35 °C temperatūra

13 SAUGOJIMAS

Kruopščiai nuvalykite visą jrenginį ir jo priedus.
- Irenginj laikykite jį stabiliai, tvirtai padėję vėsioje, sausoje, vaikams nepasiekiamoje vietoje. Saugokite nuo per aukštos ir per žemos temperatūros.
■ Saugokite nuo tiesioginių saulės spindulių. Jeigu įmanoma, laikykite tamsoje.
- Norėdami apsaugoti nuo drėgmės, nelaikykite plastikiniuose maišeliuose.

POWXG9507 LT

14 GARANTIJA

- Pagal įstatymą šiam gaminiui suteikiama 36 mėnesių garantija, kuri įsigalioja nuo pirkimo datos, kai ji įsigyja pirmasis vartotojas.

- Ši garantija galioja visiems medžiagų arba gamybos defektams. Ši garantija netaikoma akumuliatoriams, krovikliams, dalims, sugedusioms dėl įprasto nusidėvėjimo, pavyzdžiui, guoliams, šepetėliams, kabeliams, kištukams arba tokiems priedams kaip gražtai, gražtų galvutės, pjovimo diskai ir pan.; ši garantija negalioja esant žalai arba defektams, partirtai dėl netinkamo naudojimo, nelaimingų atsitikimų arba bandymų keisti gaminio konstrukciją, gabenimo išlaidos nepadengiamos.

- Ši garantija galioja visiems medžiagų arba gamybos defektams, išskyrus: akumuliatorius, kroviklius, dalis, sugedusias dėl įprasto nusidėvėjimo, pavyzdžiui, guolius, šepetėlius, kabelius, kištukus arba tokius priedus kaip gražtai, gražtų galvutės, pjovimo diskai ir pan.; ši garantija negalioja žalai arba defektams, partirtai dėl netinkamo naudojimo, nelaiminguą atsitikimų arba bandymų keisti gaminio konstrukciją; gabenimo išlaidos nepadengiamos.

- Garantijos sąlygos netaikomos žalai ir (arba) defektams, atsiradusiems dėl netinkamo naudojimo.

- Mes taip pat atsisakome visų atsakomybių dėl bet kokių kūno sužeidimų, padarytų netinkamai naudoiant ši irankį.

■ Remonto darbus qali atlikti tik jgaliotasis „Powerplus“ jrankių techninės pirežiūros centras.

■ Daugiau informacijos visuomet gausite paskambine tel. [phone].

- Bet kokias transportavimo išlaidas visada padengia klientas, nebent būtų sutarta kitaip raštu.

- Pretenziju pagal garantija taip pat negalima teikti, jeigu prietaisas sugadintas del aplaidumo atliekant technine priežiūra arba perkrovos.

Garantija neabejotinai netaikoma tais atvejais, jeigu žala padaryta skysčiui, dulkėms prasiskverbus į įrankio vidų, taip pat dėl tyčinės žalos (padarytos tyčia arba dėl visiško neatsargumo), netinkamo naudojimo (naudojant prietaisą ne pagal numatytają paskirtį), nekompetentingo naudojimo (pvz., nesilaikant instrukcijoje pateiktų nurodymų), nemokšiško surinkimo, žaibo smūgio, netinkamos tinklo įtampos. Šis sąrašas nėra išsamus.

- Priimtinų garantinių pretenzijų atveju garantinis laikotarpis nepratęsiamas, be to, jeigu prietaisas būtų pakeistas nauju, nauja garantija nesuteikiama (galioja likęs ankstesnės garantijos laikotarpis).

■ Paqal garantija pakeisti prietaisai arba dalys lieka „Varo NV“ nuosavybe.

- Mes pasiliekame teisę atmesti bet kokius ieškinius, kai tik nejmanoma patvirtinti gaminio pirkimo arba kai akivaizdu, jog gaminys nebuvo tinkamai techniškai prižiūrimas. (Reguliariai valykite ventiliacijos angas, tikrinkite anglinius šepetėlius ir pan.)

■ Privaloma išsaugoti pirkimo čekj kaip pirkimo datos irodyma.

- Neišardytas prietaisas privalo būti gražintas atstovui priimtinai švarus (originaliame išlietame dėkle, jeigu irenginys buvo jame pristatytas), pateikiant pirkimo irodyma.

15 APLINKOSAUGA

Jeigu po ilgo naudojimo seną prietaisą reikėtų pakeisti nauju, neišmeskite jo kartu su buitinėmis atliekomis; atiduokite jį į atitinkamą atliekų surinkimo ir perdirbimo punkta.

Senų elektrinių įrenginių atliekų negalima išmesti ir tvarkyti kaip įprastas buitines atliekas. Atiduokite juos pakartotiniam panaudojimui, jei yra tokią galimybė. Dėl pakartotiniam panaudojimui surenkamų atliekų taisyklių jūsų šalyje, pasikonsultuokite su vietos valdžia ar prekybos atstovu.

16 ATITIKTIES DEKLARACIJA

CE

VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, pareiškia, kad,

gaminys: PANARDINAMAS SIURBLYS 550W

prekės ženklas: POWERplus

modelis: POWXG9507

remiantis Europos suderintų standartų taikymu, atitinka galiojančių Europos Sajungos direktyvų pagrindinius reikalavimus ir kitas atitinkamas jų sąlygas. Bet koks neįgaliotas šio aparato pakeitimas panaikina šią deklaraciją.

Europos direktyvos (jskaitant, jeigu taikytina, jų dalinius pakeitimus, priimtus iki pasirašymo datos):

2011/65/EU

2014/35/EU

2014/30/EU

Suderinti Europos standartai (jskaitant, jeigu taikytina, jų dalinius pakeitimus, priimtus iki pasirašymo datos):

EN60335-1:2012

EN60335-2-41: 2003

EN55014-1:2006

EN55014-2:2015

EN61000-3-2:2014

EN61000-3-3:2013

Techninês dokumentacijos turétojas: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Toliau pasirašes asmuo veikia bendrovės vadovų vardu,

Hugo Cuypers

Kontrolės reikalų skyrius – Atitikties vadovas

23/02/2018
