GEBRUIKSAANWIJZING 78540 Gardigo

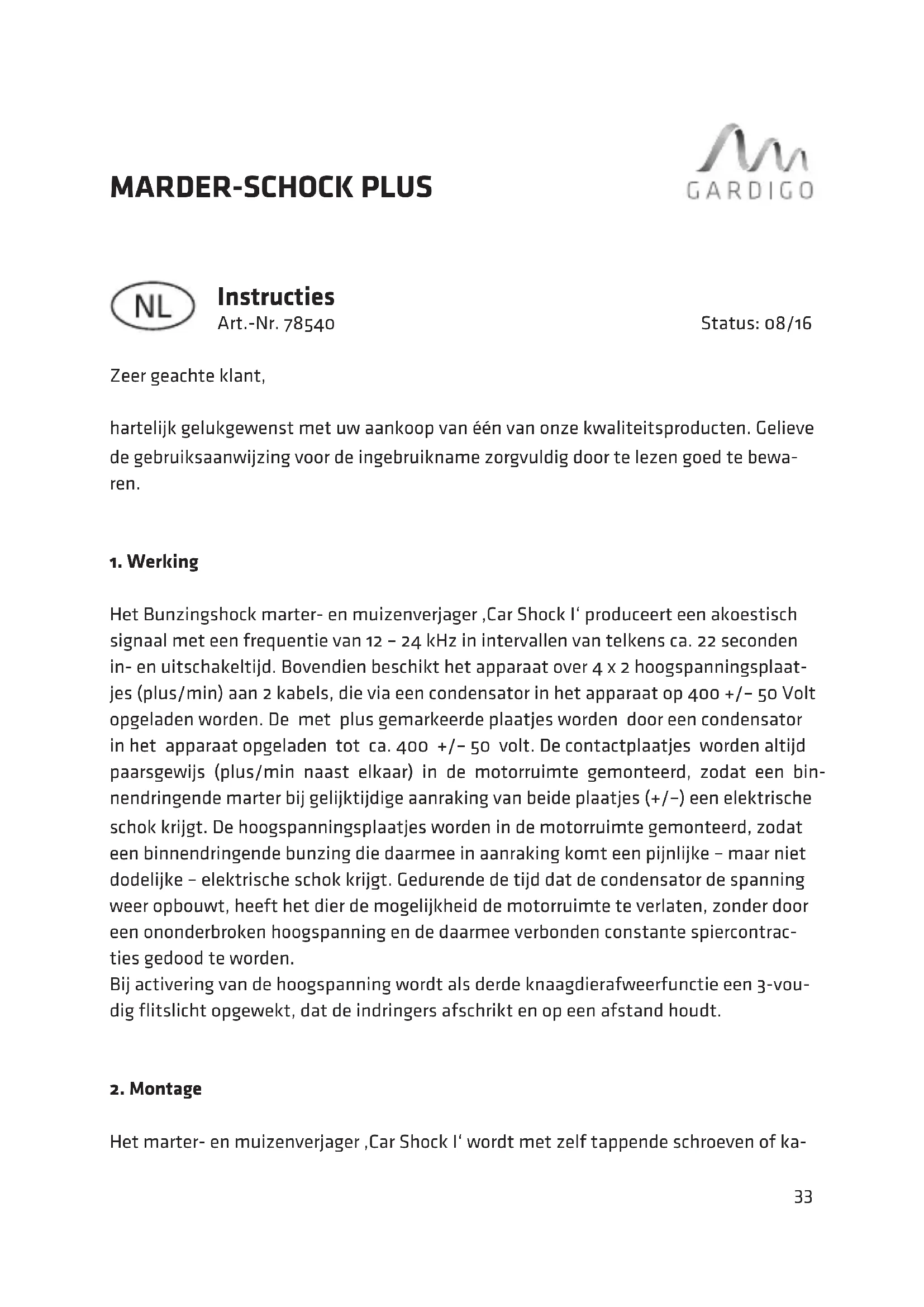

Het Bunzingshock marter- en muizenverjager ‚Car Shock I‘ produceert een akoestisch signaal met een frequentie van 12 – 24 kHz in intervallen van telkens ca. 22 seconden in- en uitschakeltijd. Bovendien beschikt het apparaat over 4 x 2 hoogspanningsplaat- jes (plus/min) aan 2 kabels, die via een condensator in het apparaat op 400 +/– 50 Volt opgeladen worden. De met plus gemarkeerde plaatjes worden door een condensator in het apparaat opgeladen tot ca. 400 +/– 50 volt. De contactplaatjes worden altijd paarsgewijs (plus/min naast elkaar) in de motorruimte gemonteerd, zodat een bin- nendringende marter bij gelijktijdige aanraking van beide plaatjes (+/–) een elektrische schok krijgt. De hoogspanningsplaatjes worden in de motorruimte gemonteerd, zodat een binnendringende bunzing die daarmee in aanraking komt een pijnlijke – maar niet dodelijke – elektrische schok krijgt. Gedurende de tijd dat de condensator de spanning weer opbouwt, heeft het dier de mogelijkheid de motorruimte te verlaten, zonder door een ononderbroken hoogspanning en de daarmee verbonden constante spiercontrac- ties gedood te worden. Bij activering van de hoogspanning wordt als derde knaagdierafweerfunctie een 3-vou- dig flitslicht opgewekt, dat de indringers afschrikt en op een afstand houdt.

Het marter- en muizenverjager ‚Car Shock I‘ wordt met zelf tappende schroeven of ka- MARDER-SCHOCK PLUS Status: 08/1634 belbinders aan de karosserie vastgemaakt. De aansluitkabel naar de accu moet dusda- nig verlegd worden, dat deze niet in contact komt met bewegende of hete delen (bijv. ventilator of uitlaatspruitstuk). Opgelet! Als de hoogspanningsplaatjes (plus) direct met de met minus ge- markeerde plaatjes in contact komen, ontstaat er kortsluiting. Hierdoor kan het complete apparaat worden vernield! Opgelet! De montage dient uitgevoerd te worden door geautoriseerd vak- kundig personeel! Breng de gele meegeleverde waarschuwingssticker goed zichtbaar aan in de motorru- imte (bijv. op het luchtfilterhuis of direct op de marterschok). Opgelet! Hoogspanning! Voor service-werkzaamheden in de motorruimte het toestel loskoppelen van de batterij! Minimaal 3 minuten wachten, tot de hoogspanning is afgebouwd!

3. Electrische aansluiting

Het apparaat wordt direct op de accu aangesloten. De rode kabel wordt met de pluspool, de bruine met de minpool verbonden. De grijze kabel wordt aangesloten op klem 15 (contactslot, autoradio) van de accu. De besturing schakelt het apparaat au- tomatisch aan wanneer de motor uitgezet wordt. Dit verhoogt de levensduur van het apparaat omdat het alleen bij uitgeschakelde motor gebruikt wordt. De spatwaterbes- tendige marter- en muizenverjager ‚Car Shock I‘ verdrijft marters en muizen drievoudig met innovatieve technologie: door middel van een akoestisch signaal (moderne 23 kHz- frequentie in interval), zeer effectieve hoogspanning en fel, verblindend licht. Het ap- paraat wordt direct op de auto-accu aangesloten. De contactplaatjes worden op de door aanknagen bedreigde plaatsen in de motorruimte of bij de vermoedelijke ingangsope- ningen paarsgewijs (+/–) aangebracht. Als de aansluiting via contact 15 defect is, wordt het apparaat bij stilstand van het voertuig na ca. 60 seconden om veiligheidsredenen weer ingeschakeld. Tijdens het rijden wordt het door motortrillingen uitgeschakeld (au- tomatische uitschakeling). Aanwijzing: Zorg dat de knaagdierenverjager met shock na het starten van de motor en tijdens het rijden uitgeschakeld is (grijze kabel aan contact 15). Als dit niet mogelijk is, dan moet het apparaat op een plaats in de motorruimte worden bevestigd waar veel35 trillingen zijn, zodat de trilllingssensor bij het starten van de motor het apparaat uit- schakelt. Handmatige aan-/uitschakelaar voor uitschakeling tijdens onderh De knaag- dierenverjager met shock beschikt over een automatische uitschakelfunctie, zodat bij zwakke voertuigaccu met een spanning van minder dan ca. 11 volt een diepontlading door het apparaat wordt voorkomen. Als de ‘Car-Battery-Control’ (CPC) is geactiveerd, is de knaagdierenverjager met shock buiten bedrijf, zodat de voertuigaccu wordt ont- zien. Als door vervanging of regeneratie van de accu de accuspanning tot ca. 11 volt of hoger stijgt, wordt de knaagdierenverjager met shock weer in de actieve modus gescha- keld. oudswerkzaamheden aan het voertuig. Aanwijzing: Als uw voertuig over een CAN/BUS-systeem beschikt, installeert u de grij- ze kabel op de zekering van contact 15.

4. Aanwijzingen voor het inbouwen

Het bunzingshock apparaat dient ingebouwd te worden op een plek in de motorruimte die beschermd is tegen sproeiwater en algemene vervuiling. De kabels van de hoog- spanningsplaatjes moeten dusdanig verlegd worden, dat de blanke bovenkant van de plaatjes niet in aanraking kan komen met elektrische of massadelen. De hoogspanning plaatjes hebben aan de 4 hoeken tekens een boorgaatje van 3,1 mm diameter. Door 2 gaatjes zijn de leidingen getrokken. De 2 vrije boorgaatjes dienen ter bevestiging aan de karosserie met zelftappende schroeven (2,9 mm) of kabelbinders. Tijdens het vast- schroeven van de plaatjes aan de karosserie moet opgepast worden dat de schroefkop niet in aanraking komt met de metalen oppervlakte (hoogspanningsvlakte) van het plaatje. De plaatjes dienen dusdanig verlegd te worden, dat een bunzing die de motor- ruimte binnendringt noodgedwongen ermee in aanraking komt. Slechts bij gelijktijdig contact met de karosserie en een plaatje wordt een stroomstoot gegeven. Alleen als een massaplaatje (min) en en een met plus gemarkeerd plaatje (+) tegelijkertijd wor- den aangeraakt, wordt er een elektrische schok afgegeven. Het is daarom raadzaam de contactplaatjes op de door aanknagen bedreigde plaatsen in de motorruimte of bij de vermoedelijke ingangsopeningen paarsgewijs (+/–) aan te brengen. Derhalve is het aan te raden de plaatjes in de buurt van door knagen bedreigde kabels te monteren. Ook als de autoelektronica gewoonlijk volledig geïsoleerd is, moet erop gelet worden de plaat- jes dusdanig te verleggen dat deze niet met geleidende bouwdelen in aanraking kunnen komen. Het overspringen van vonken van de plaatjes naar delen van de autoelektronica in niet mogelijk, omdat de gebruikte spanning van 400 +/– 50 Volt slechts vonken van max. 0,7 mm lengte kan voortbrengen. Een afstand van 5 mm tot andere elektrische delen sluit eventuele gevaren uit. Er moet in ieder geval op gelet worden dat de metalen oppervlakte van de plaatjes noch sterk vervuild zijn, noch voortdurend aan vocht bloot-36 gesteld kunnen worden. Dit zou lekstroom kunnen veroorzaken wat leiden kan tot een kortsluiting en daardoor tot uitval van de hoogspanning. Er zijn geen bezwaren tegen gebruik bij normale luchtvochtigheid.

5. Algemene aanwijzingen

1. Elektroapparaten, verpakkingsmateriaal horen niet in het actiebereik van kinderen.

2. Verpakkings- en slijtagemateriaal (folie, versleten producten) milieuvriendelijk ver-

3. Het doorgeven van een product dient met de bijbehorende gebruiksaanwijzing te ge-

4. Wijzigingen in het design en de technische gegevens kunnen mits productverbete-

ringen zonder aankondiging vooraf worden doorgevoerd. Werd uw auto reeds door bunzingen bezocht, dan hebben de dieren hoogstwaarschijn- lijk al geurmarkeringen achtergelaten om hun territorium af te bakenen. Deze geuren moeten beslist verwijderd worden alvorens Anti-bunzing te installeren omdat andere bunzingen onder omstandigheden zelfs in een tegen afknagen beschermde motorru- imte zouden kunnen indringen. De beste manier om geuren te verwijderen is de motor grondig te wassen. Bovendien laten de dieren hun geurmarkeringen vaak onder de auto achter, bijv. op de parkeerplaats. Daarom is het raadzaam deze sporen met afwasmid- del en borstel te verwijderen om de bunzingen geen aanleiding te geven hun territorium te moeten verdedigen.

6. Technische gegevens

• Bedrijfsspanning: 12 V

• Gemiddelde stroomopname: 30 mA

• Energieverbruik: 0,42 W

• Zwakstroomzekering: 1 A extern

• Geluidsdruk: ca. 85 dB

• Geluid uitschakelduur: ca. 22 sec. +/– 4 sec.

• Aantal hoogspanningsplaatjes: 4 x 2 stuks

• Spanning aan de plaatjes: 400 V DC +/– 50 V DC

• Duur afsterven van de hoogspanning (bij uitgeschakeld apparaat): max. 60 sec.

• Beschermingsklasse: IP6537

7. Veiligheidsinstructies

Belangrijk: Er bestaat geen garantieaanspraak bij schade, die ontstaat door de nieti- nachtneming van deze gebruiksaanwijzing. Voor daaruit resulterend voortvloeiende schade is Gardigo niet aansprakelijk.

• Gebruik het apparaat uitsluitend met de daarvoor voorziene spanning.

• Bij evt. reparaties mogen uitsluitend originele reserveonderdelen worden gebruikt, om ernstige schade te vermijden.

• Toevoerleidingen en spanningvoerende kabels waarmee het apparaat is verbonden, op breukpunten en isolatiefouten controleren. Bij vaststelling van een fout of bij zichtbare schade mag het apparaat niet in werking worden gesteld.

• Een reparatie of andere werkzaamheden, zoals bijv. het uitwisselen van een zekering enz. mag enkel worden uitgevoerd door een elektricien.

• Men dient in acht te nemen, dat bedienings- en aansluitingsfouten buiten het inv- loedbereik van Gardigo liggen en dat voor daaruit resulterende schade geen aanspra- kelijkheid wordt overgenomen.

• In ieder geval dient te worden gecontroleerd, of het apparaat geschikt is voor de toe- passingslocatie.

• Dit apparaat is niet geschikt voor gebruik door personen (kinderen inbegrepen) met beperkte lichamelijke, sensorische of mentale capaciteiten of tekort aan ervaring en vakkennis, voor zover zij geen toezicht of aanwijzingen met betrekking tot het ap- paraat door een voor hun veiligheid verantwoordelijk persoon ontvingen.

• Op kinderen dient toezicht gehouden te worden daarmee gewaarborgd wordt dat zij niet met het apparaat spelen. Service: [e-mail] Uw Gardigo-Team Dit product mag aan het einde van zijn levensduur niet met normaal huishoudelijk afval worden afgevoerd. Het moet worden ingeleverd bij een inzamelpunt voor het recyclen van elektrische en elektronische apparatuur. Het symbool op het product, de gebruiksaanwijzing of de verpakking geeft dit aan. De materialen zijn in overeenstemming met hun aanduiding recyclebaar. Met het recyclen, het verwerken van materiaal of andere vormen van verwerking van oude apparaten levert u een belangrijke bijdrage aan onze milieubescherming. Raad- pleeg de informatiebalie van uw gemeente voor het inzamelpunt. Instructie voor milieubescherming38 Instrucţiuni Nu. 78540 Stimate client, vă felicităm pentru cumpărarea unuia dintre produsele noastre de calitate. Vă rugăm să citiţi cu atenţie aceste instrucţiuni înainte de a folosi produsul şi să le păstraţi şi înmînaţi unor terţe persoane care îl folosesc.
