Producttype	Muur split airconditioner
Merk	LG
Model	PC09SK
Afmetingen binnenunit (B x H x D)	Ongeveer 837 x 308 x 210 mm
Gewicht binnenunit	Ongeveer 10 kg
Elektrische voeding	230 V ~ 50 Hz
Koelcapaciteit	2,5 kW (ongeveer)
Verwarmingscapaciteit	2,8 kW (ongeveer)
Energieklasse	A (schatting)
Koelmiddel	R32
Bedrijfsmodi	Koeling, verwarming, ontvochtiging, ventilatie, automatisch, Jet Mode
Ventilatorsnelheden	Meerdere instelbare snelheden
Luchtstroomrichting	Verticaal en horizontaal (Swing)
Speciale functies	Comfort Air, Energy Ctrl, Slimme diagnose, ionengenerator (optioneel)
Afstandsbediening	Draadloos met AAA-batterijen (1,5 V)
Luchtfilter	Wasbaar, reinigen om de 2 weken
Geluidsniveau binnenunit	Ongeveer 30-45 dB(A)
Garantie	2 jaar (volgens wetgeving)

Veelgestelde vragen - PC09SK LG

Hoe het luchtfilter reinigen?

Verwijder het filter uit de binnenunit, was het met lauw water, droog het volledig voordat u het terugplaatst. Reinig om de 2 weken om de prestaties te behouden.

De afstandsbediening werkt niet, wat te doen?

Controleer de batterijen (AAA) en hun polariteit. Reinig de zender van de afstandsbediening en de ontvanger op de binnenunit met een zachte doek. Als het probleem aanhoudt, gebruik dan de AAN/UIT-knop op de binnenunit.

Hoe stel ik de tijd in op de afstandsbediening?

Plaats de batterijen. Het tijdpictogram knippert. Druk op de +/- knoppen om de minuten te selecteren en druk vervolgens op SET/CANCEL om te bevestigen. De aan/uit-timer vereist deze voorafgaande instelling.

Wat betekent de foutcode op het display?

Foutcodes duiden op storingen. Een code kan bijvoorbeeld een communicatieprobleem aangeven. Raadpleeg de handleiding voor de exacte betekenis of gebruik de functie Slimme diagnose door de DIAGNOSE-knop 5 seconden ingedrukt te houden.

Hoe energie besparen met deze airconditioner?

Koel niet overmatig. Gebruik zonwering om de zon te blokkeren. Houd deuren en ramen gesloten. Gebruik de functie Energy Ctrl om het verbruik te volgen. Reinig regelmatig het filter.

Kan ik de airconditioner gebruiken zonder afstandsbediening?

Ja, open het voorpaneel of de horizontale lamellen en druk op de AAN/UIT-knop van de binnenunit. De temperatuur wordt dan vastgesteld (22-24°C in koel-/verwarmingsmodus).

Hoe gebruik ik de Jet Mode?

Druk op de JET MODE-knop van de afstandsbediening. Het apparaat werkt op vol vermogen om de kamer snel te koelen of te verwarmen. De ventilatorsnelheid is maximaal.

Wat te doen als er water uit de binnenunit stroomt?

Controleer of de afvoerslang niet verstopt of geknikt is. Zorg ervoor dat de unit correct is geïnstalleerd met een lichte helling naar buiten. Als het probleem aanhoudt, neem dan contact op met een professional.

De ventilator draait niet, is dat normaal?

In de ontvochtigingsmodus of wanneer de ingestelde temperatuur is bereikt, kan de ventilator tijdelijk stoppen. Als het probleem aanhoudt in andere modi, controleer dan het filter en neem contact op met de klantenservice.

Hoe installeer ik de afstandsbedieninghouder?

Kies een veilige plek, uit de buurt van direct zonlicht. Bevestig de houder met de twee meegeleverde schroeven aan de muur met een schroevendraaier.

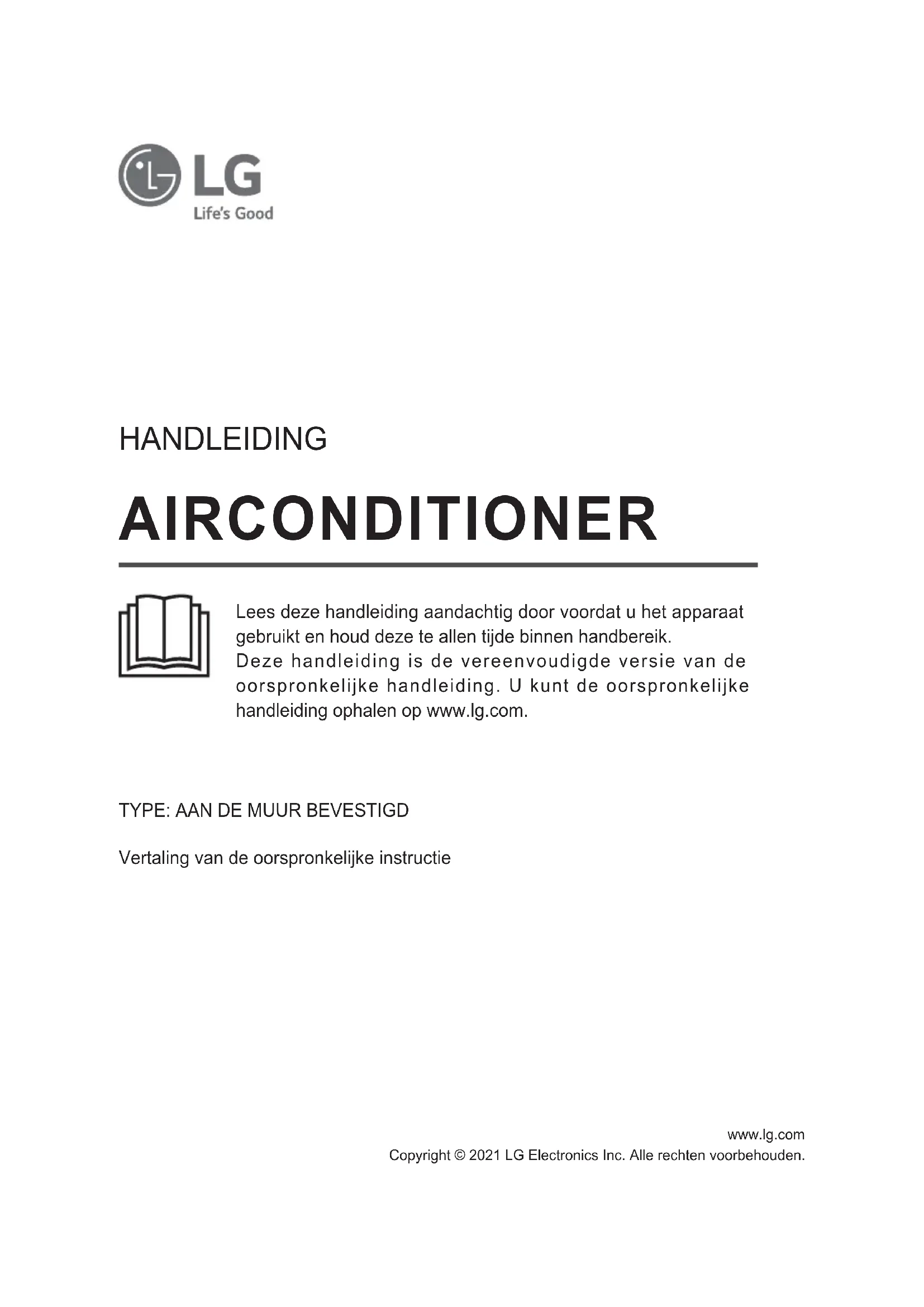

GEBRUIKSAANWIJZING PC09SK LG

Lees deze handleiding aandachtig door voordat u het apparaat gebruikt en houd deze te allen tijde binnen handbereik.

Deze handleiding is de vereenvoudigde versie van de oorspronkelijke handleiding. U kunt de oorspronkelijke handleiding ophalen op www.lg.com.

TYPE: AAN DE MUUR BEVESTIGD

Vertaling van de oorspronkelijke instructie

INHOUDSOPGAVE

Deze handleiding kan afbeeldingen of inhoud bevatten die verschillen van het aangeschafte model.

Deze handleiding is onderhevig aan herziening door de fabrikant.

GEBRUIK 3

Aanwijzingen voor het gebruik....3

Onderdelen en functies ....3

Draadloze afstandsbediening ....4

Aanwijzingen voor het gebruik

Suggestie voor energiebesparing

• Koel binnen niet op een excessieve manier. Dit kan schadelijk zijn voor uw gezondheid en verbruikt meer elektriciteit.
• Blokkeer zonlicht met gordijnen of luiken als u de airconditioner gebruikt.
• Houd ramen en deuren goed dicht als u de airconditioner gebruikt.
• Pas de richting van de luchtstroom verticaal of horizontaal aan om lucht binnen te laten circuleren.
• Laat de ventilator sneller draaien om lucht binnen snel af te koelen of op te warmen, in een korte periode.
• Open de ramen regelmatig om te ventileren, de kwaliteit van de binnenlucht kan verslechteren als de airconditioner gedurende langere periodes gebruikt wordt.
• Reinig het luchtfilter elke 2 weken. Stof en vuil op het filter kunnen de luchtstroom blokkeren of een verminderde werking tot gevolg hebben.

Onderdelen en functies

Unit binnen Unit buiten

6 Luchtdeflector (verticaal rooster)

7 Aan-/uitknop

8 Scherm

9 Signaal ontvanger

OPMERKING

1 Luchttoevoeropeningen

2 Luchtafvoeropeningen

3 Basisplaat

4 Netsnoer

5 Afvoerslang

6 Koelmiddelbuizen

- Het aantal en de plaats van de lampjes kan afwijken afhankelijk van het model van de airconditioner. - Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

- Het aantal en de plaats van de lampjes kan afwijken afhankelijk van het model van de airconditioner. - Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.

Draadloze afstandsbediening

Batterijen plaatsen

Vervang de batterijen indien het display van de afstandsbediening vervaagt. Plaats AAA (1,5V) batterijen voordat u de afstandsbediening gebruikt.

1 Verwijder het batterijklepje.

2 Plaats de nieuwe batterijen en zorg ervoor dat de + en - aansluitingen van de batterijen correct geplaatst zijn.

De houder van de afstandsbediening installeren

Plaats om de afstandsbediening te beschermen de houder op een plek waar geen direct zonlicht is.

1 Kies een veilige en makkelijk toegankelijke plek.

2 Bevestig de houder door de 2 schroeven stevig vast te draaien met een schroevendraaier.

Methode voor gebruik

Richt om deze te gebruiken de afstandsbediening op de signaalontvanger aan de rechterkant van de airconditioner.

• De afstandsbediening kan andere elektronische apparaten aansturen, indien deze erop gericht wordt. Zorg ervoor dat de afstandsbediening op de signaalontvanger van de airconditioner gericht wordt.
• Gebruik voor een goede werking een zachte doek om de ontvanger en zender van het signaal schoon te maken.
• In het geval een functie niet op het product beschikbaar is, zal er ook geen buzzergeluid te horen zijn als de knop voor deze functie op de afstandbediening wordt ingedrukt. Behalve bij de functies Richting luchtstroom (SWING),

Energieweergave (kW [3 s]), Luchtzuivering (

De tijd instellen

1 Plaats de batterijen.

- Het icoon hieronder knippert onder op het scherm.

2 Druk op de knop of om de minuten te selecteren.
3 Druk op de knop SET/CANCEL om het te voltooien.

OPMERKING

- De aan/uit-timer is beschikbaar nadat de tijd is ingesteld.

Het gebruik van de °C/°F omschakelfunctie (optioneel)

Deze functie verandert eenheid tussen °C en °F

- Houd de knopswing ongeveer 5 seconden ingedrukt.

De airconditioner gebruiken zonder de afstandsbediening

U kunt de ON/OFF knop van de unit binnen gebruiken om de airconditioner aan of uit te zetten, als de afstandsbediening niet beschikbaar is.

1 Open het voorpaneel (Type2) of horizontale klep (Type1).

2 Druk op de knop ON/OFF.

Type1

ON/OFF

Type2

ON/OFF

OPMERKING

• De stappenmotor kan kapot zijn, als de horizontale klep snel opent.
• De snelheid van de ventilator is te hoog ingesteld.
• Dit kenmerk kan gewijzigd zijn afhankelijk van het type model.
• De temperatuur kan niet veranderd worden bij het gebruik van deze noodknop voor ON/OFF.
• Voor modellen die koelen en verwarmen is de temperatuur ingesteld van 22 tot 24 °C

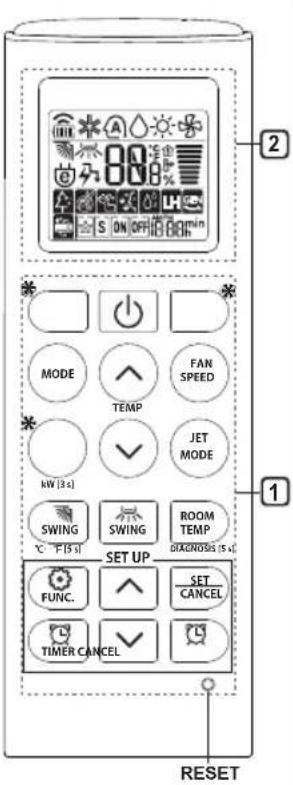

Het gebruik van de draadloze afstandsbediening

U kunt de airconditioner beter gebruiken met de afstandsbediening.

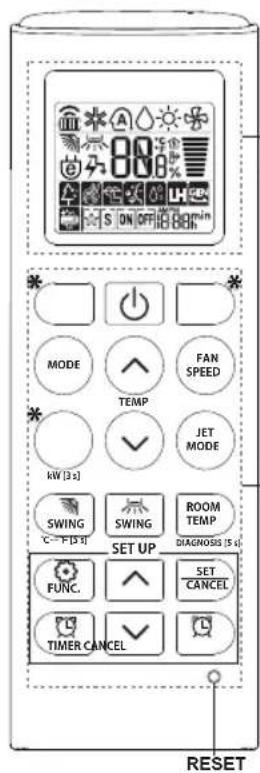

2 MODE FAN SPEED TEMP JET MODE SWING SWING ROOM TEMP C - F [5 s] SET UP FUNC. SET CANCEL TIMER CANCEL RESET

1Knop	2Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
	-	Om de air conditioner aan of uit te zetten.	○	○
	88°	Om de gewenste kamertemperatuur voor de koelings-, verwarmings- of overgangsmodus aan te passen.	○	○
MODE		Om de koelingmodus te selecteren.	○	○
		Om de verwarmingsmodus te selecteren.	○	○
		Om de ontvochtigingsmodus te selecteren.	○	○
		Om de ventilatiemodus te selecteren.	○	○
		Om de automatische overgangs-/automatische werkingsmodus te selecteren.	○	○
JET MODE	Po	Om de kamertemperatuur snel te veranderen.	○	○
FAN SPEED		Om de ventilatiesnelheid aan te passen.	○	○
		Om de richting van de luchtstroom verticaal of horizontaal aan te passen.	○	○

OPMERKING

• * knoppen kunnen gewijzigd zijn afhankelijk van het model.
• Als het systeem is aangesloten op de Multi-Buiteneenheid, is het mogelijk dat de functies Energieweergave, Energiecontrole, Stille functie en de Smart Diagnosis-functie niet worden ondersteund.

Knop	Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
		Om de airconditioner automatisch op de gewenste tijd aan of uit te zetten.	O	O
SET/CANCEL	-	Om de speciale functies en timer in te stellen/te annuleren.	O	O
	-	Om de instellingen van de timer te annuleren.	O	O
	-	Om de tijd aan te passen.	O	O
*LIGHT OFF	-	Om de helderheid van het scherm op de unit binnen in te stellen.	O	O
ROOM TEMP	[OKZW]	Om de kamertemperatuur weer te geven.	O	O
°C←°F[5 s]		Om de eenheid tussen °C en °F te veranderen.	O	O
*COMFORT AIR		Om de luchtstroom aan te passen om de wind af te buigen.	O	O
kW[3 s]	-	Om in te stellen of informatie met betrekking tot de energie wel of niet weergegeven moet worden.	O	X
*ENERGY CTRL		Om het effect van de energiebesparing duidelijk te maken.	O	X
DIAGNOSIS[5 s]	-	Om eenvoudig de onderhoudsinformatie van een product te controleren.	O	X

NL

1Knop	2Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
1FUNC.		De ionengenerator gebruikt miljoenen ionen om de kwaliteit van de binnenlucht te verbeteren.	○ (optioneel)	○ (optioneel)
		Om het geluidsniveau van het buitendeel te reduceren.	○	X
		Om het vocht te verwijderen dat zich tijdens het koelen aan de binnenzijde van de unit gevormd heeft.	○	○
RESET -		Om de instellingen van de afstandsbediening te initialiseren.	○	○

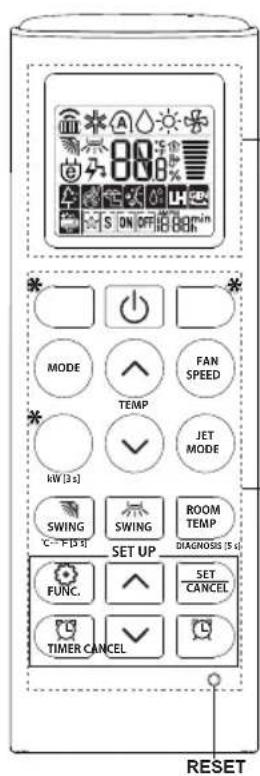

MODE FAN SPEED TEMP JET MODE kW [3 s] SWING SWING ROOM TEMP C++ [3 s] SET UP DIAGNOSIS [5 s] FUNC. SET CANCEL TIMER CANCEL RESET

1Knop	2Beeldscherm	Beschrijving	Beschikbare Functie
			Enkelvoudig gesplitst	Multi
		De ionengenerator gebruikt miljoenen ionen om de kwaliteit van de binnenlucht te verbeteren.	O(optioneel)	O(optioneel)
		Om het geluidsniveau van het buitendeel te reduceren.	O	X
		Om het vocht te verwijderen dat zich tijdens het koelen aan de binnenzijde van de unit gevormd heeft.	O	O
RESET -		Om de instellingen van de afstandsbediening te initialiseren.	O	O

OPMERKING

• Sommige functies kunnen afhankelijk van het model niet ondersteund zijn.
• * knoppen kunnen gewijzigd zijn afhankelijk van het model.
• Druk op de knop SET/CANCEL om de geselecteerde FUNC te gebruiken.
