PC09SK - Ar condicionado LG - Manual de utilização gratuito

Tipo de produto	Climatizador split de parede
Marca	LG
Modelo	PC09SK
Dimensões unidade interior (L x A x P)	Aproximadamente 837 x 308 x 210 mm
Peso unidade interior	Aproximadamente 10 kg
Alimentação elétrica	230 V ~ 50 Hz
Potência frigorífica	2,5 kW (aproximadamente)
Potência calorífica	2,8 kW (aproximadamente)
Classe energética	A (estimativa)
Refrigerante	R32
Modos de funcionamento	Resfriamento, aquecimento, desumidificação, ventilação, automático, Jet Mode
Velocidades do ventilador	Várias velocidades ajustáveis
Direção do fluxo de ar	Vertical e horizontal (Swing)
Funções especiais	Comfort Air, Energy Ctrl, Diagnóstico inteligente, gerador de íons (opcional)
Controle remoto	Sem fio com pilhas AAA (1,5 V)
Filtro de ar	Lavável, limpeza a cada 2 semanas
Nível sonoro unidade interior	Aproximadamente 30-45 dB(A)
Garantia	2 anos (de acordo com a legislação)

Perguntas frequentes - PC09SK LG

Como limpar o filtro de ar?

Retire o filtro da unidade interior, lave-o com água morna, seque-o completamente antes de recolocá-lo. Limpe a cada 2 semanas para manter o desempenho.

O controle remoto não funciona, o que fazer?

Verifique as pilhas (AAA) e sua polaridade. Limpe o emissor do controle remoto e o receptor na unidade interior com um pano macio. Se o problema persistir, use o botão ON/OFF na unidade interior.

Como ajustar a hora no controle remoto?

Insira as pilhas. O ícone da hora pisca. Pressione os botões +/- para selecionar os minutos, depois SET/CANCEL para confirmar. O timer liga/desliga necessita deste ajuste prévio.

O que significa o código de erro exibido?

Os códigos de erro indicam mau funcionamento. Por exemplo, um código pode sinalizar um problema de comunicação. Consulte o manual para o significado exato ou use a função Diagnóstico inteligente mantendo o botão DIAGNOSIS pressionado por 5 segundos.

Como economizar energia com este ar condicionado?

Não resfrie excessivamente. Use persianas para bloquear o sol. Mantenha portas e janelas fechadas. Use a função Energy Ctrl para acompanhar o consumo. Limpe regularmente o filtro.

Posso usar o ar condicionado sem controle remoto?

Sim, abra a tampa frontal ou a aleta horizontal e pressione o botão ON/OFF da unidade interior. A temperatura é fixada (22-24°C no modo resfriamento/aquecimento).

Como usar o modo Jet Mode?

Pressione o botão JET MODE no controle remoto. O aparelho funciona a potência máxima para resfriar ou aquecer rapidamente o ambiente. A velocidade do ventilador é máxima.

O que fazer se água escorrer da unidade interior?

Verifique se o tubo de drenagem não está obstruído ou dobrado. Certifique-se de que a unidade está corretamente instalada com uma ligeira inclinação para fora. Se o problema persistir, contate um profissional.

O ventilador não gira, é normal?

No modo desumidificação ou quando a temperatura é atingida, o ventilador pode parar temporariamente. Se o problema persistir em outros modos, verifique o filtro e contate o serviço pós-venda.

Como instalar o suporte do controle remoto?

Escolha um local seguro, protegido da luz direta. Fixe o suporte na parede com os dois parafusos fornecidos usando uma chave de fenda.

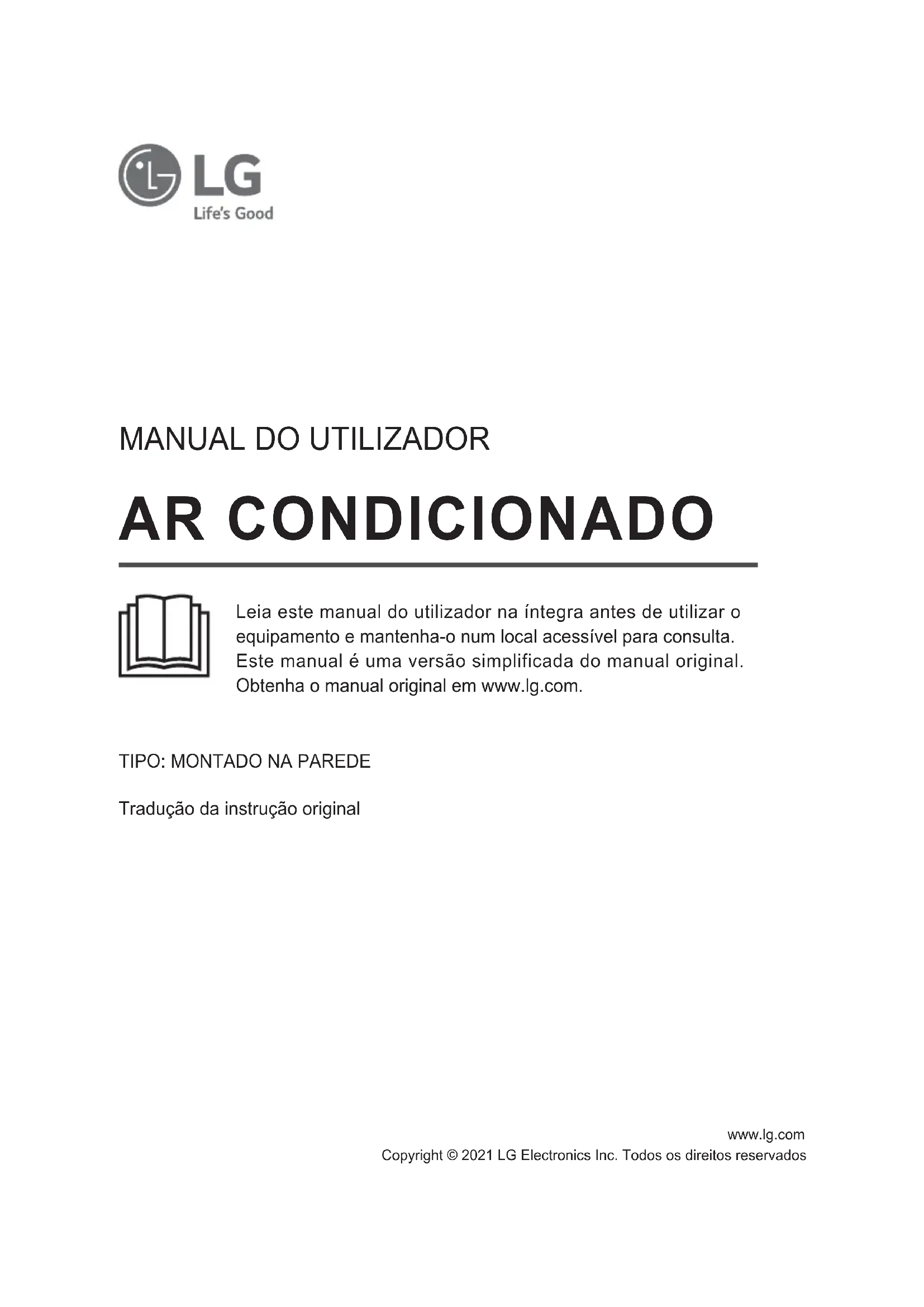

MANUAL DE UTILIZADOR PC09SK LG

Leia este manual do utilizador na íntegra antes de utilizar o equipamento e mantenha-o num local acessível para consulta. Este manual é uma versão simplificada do manual original. Obtenha o manual original em www.lg.com.

TIPO: MONTADO NA PAREDE

Tradução da instrução original

ÍNDICE

Este manual pode incluir imagens ou conteúdos que não correspondem ao modelo comprado.

Este manual está sujeito a revisão por parte do fabricante.

FUNCIONAMENTO 3

Observações relativamente ao funcionamento ....3

Peças e funções....3

Comando Sem Fios....4

Observações relativamente ao funcionamento

Sugestão para poupar energia

• Não arrefeça excessivamente espaços interiores. Tal pode constituir um perigo para a sua saúde e aumentar o consumo energético.
• Utilize estores ou cortinas para impedir a entrada de luz solar enquanto o ar condicionado estiver em funcionamento.
• Mantenha as portas ou janelas completamente fechadas enquanto o ar condicionado estiver em funcionamento.
• Ajuste a direção do fluxo de ar vertical ou horizontalmente para fazer circular o ar interior.
• Aumente a velocidade do ventilador para arrefecer ou aquecer o ar interior num curto espaço de tempo.
• Visto que a qualidade do ar interior se pode deteriorar ao utilizar o ar condicionado por períodos de tempo prolongados, abra as janelas regularmente para ventilar.
• Limpe o filtro de ar uma vez a cada 2 semanas. As poeiras e as impurezas acumuladas no filtro de ar podem bloquear o fluxo de ar ou reduzir o desempenho da unidade.

Peças e funções

Unidade interior Unidade exterior

1 Filtro de ar
2 Entrada de ar
3 Cobertura frontal
4 Saída de ar
5 Defletor de ar (via de insuflação horizontal)
6 Defletor de ar (via de insuflação vertical)
7 Botão Ligar/Desligar
8 Ecrã
9 Recetor de sinal

1 Aberturas da entrada de ar
2 Aberturas da saída de ar
3 Placa de base
4 Cabo de alimentação
5 Tubagem de Escoamento
6 Tubagem do Fluído Frigorigéneo

OBSERVAÇÃO

• A localização e número de lâmpadas de funcionamento podem variar de acordo com o modelo do ar condicionado.
• As características podem variar de acordo com o tipo de modelo.

Comando Sem Fios

Inserir as pilhas

Se o ecrã de exibição do comando à distância começar a enfraquecer, substitua as pilhas. Insira pilhas AAA (1,5 V) antes de utilizar o comando à distância.

1 Remova a tampa das pilhas.

2 Insira as pilhas novas e assegure-se de que os terminais + e – das pilhas estão corretamente posicionados.

Instalar o suporte do comando sem fios

Para proteger o comando à distância, instale o suporte onde não haja uma exposição direta à luz solar.

1 Escolha um local seguro e de acesso fácil.

2 Fixe o suporte ao colocar 2 parafusos de fixação firmemente com uma chave de parafusos.

Direcione o comando na direção do recetor de sinal situado no lado direito do ar condicionado para o ligar.

- O comando pode ligar outros equipamentos eletrónicos se for direcionado na sua direção. Certifique-se de que direciona o comando na direção do recetor de sinal do ar condicionado.

- Para um funcionamento adequado, utilize um pano suave para limpar o transmissor e recetor de sinal.

- Caso indicação em contrário, o equipamente não emitirá qualquer sinal sonoro ao premir o botão correspondente no comando à distância excepto para funções de direção do fluxo de ar (SWING), exibir energia (kw[3,s]) e purificação do ar (

Definir a hora atual

1 Insira as pilhas.

- O símbolo abaixo irá piscar na parte inferior do ecrã de exibição.

2 Prima o botão ou para selecionar os minutos.
3 Prima o botão SET/CANCEL para concluir.

OBSERVAÇÃO

- A funcionalidade Temporizador para ligar/desligar estará disponível após a definição da hora atual.

Utilizar a função Conversão °C/°F (opcional)

Esta função alterna entre as unidades de °C e °F

- Prima e mantenha premido o botão C++T [5 s] durante cerca de 5 segundos.

Funcionamento do ar condicionado sem o comando à distância

Quando não é possível recorrer ao comando à distância, pode utilizar o botão ON/OFF da unidade interior para colocar o ar condicionado em funcionamento.

1 Abra o painel frontal (tipo 2) ou a via de insuflação horizontal (tipo 1).
2 Prima o botão ON/OFF.

Tipo 1

ON/OFF

Tipo 2

ON/OFF

OBSERVAÇÃO

• Caso a via de insuflação horizontal abrir rapidamente, o motor de passo pode estar danificado.
• O ventilador está definido para alta velocidade.
• As características podem variar de acordo com o tipo de modelo.

- Quando utilizar o botão ON/OFF de emergência, não poderá alterar a temperatura.

- Para os modelos de arrefecimento e aquecimento, a temperatura está definida entre 22 °C e 24 °C

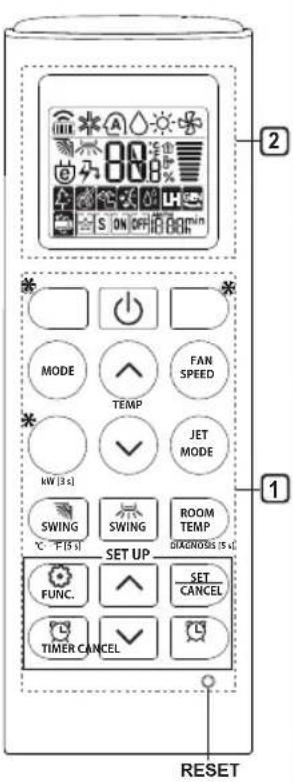

Utilizar o Comando Sem Fios

Com o comando sem fios é possível de utilizar o ar condicionado de uma forma mais conveniente.

1Botão	2Ecrã deexibição	Descrição	Função disponível
			MonoSplit	MultiSplit
	-	Liga e desliga o arcondicionado.	○	○
	88°	Ajusta a temperaturaambiente pretendida nosmodos de arrefecimento,aquecimento outransição automática.	○	○
MODE		Define o modo deArrefecimento.	○	○
		Define o modo deAquecimento.	○	○
		Define o modo deDesumidificação.	○	○
		Define o modo deVentilação.	○	○
		Define o funcionamentoautomático.	○	○
JETMODE	Po	Altera a temperaturaambiente rapidamente.	○	○
FANSPEED		Ajusta a velocidade doventilador.	○	○
		Ajusta a direção do fluxode ar na vertical ou nahorizontal.	○	○

OBSERVAÇÃO

- *Os botões podem variar de acordo com o tipo de modelo.

- Ao estar ligado a um sistema de MultiSplit, o Visor de Energia, o Controlo de Energia e a função de Diagnóstico Silencioso e Inteligente podem não ser supostadas.

PT

1Botão	2Ecrã deexibição	Descrição	Função disponível
			MonoSplit	MultiSplit
		Liga/Desliga o arcondicionadoautomaticamente à horapretendida.	O	O
SET/CANCEL	-	Define/Cancela asfunções especiais e otemporizador.	O	O
	-	Cancela as definiçõesdo temporizador.	O	O
	- Ajusta	a hora. O O
*LIGHTOFF	-	Define a luminosidadedo ecrã da unidadeinterior.	O	O
ROOMTEMP		Mostra a temperaturaambiente.	O	O
°C←°F[5 s]		Alterna entre °C e °F O O
*COMFORTAIR		Ajusta o fluxo de ar paradefletir o vento.	O	O
kW[3 s]	-	Define se a informaçãorelativa à energia é ounão exibida.	O	X
*ENERGYCTRL		Apresenta os resultadosda poupança energética.	O	X
DIAGNOSIS[5 s]	-	Realiza o diagnóstico demanutenção doequipamento de formaconveniente.	O	X

PT

1Botão	2Ecrã deexibição	Descrição	Função disponível
			MonoSplit	MultiSplit
2	[IMAGE]	O ionizador permiteemitir milhões de iõespara ajudar a melhorar aqualidade do ar interior.	O(opcional)	O(opcional)
	[IMAGE]	Reduz o ruído dasunidades exteriores.	O	X
	[IMAGE]	Remove a humidadegerada dentro daunidade interior.	O	O
1RESET -		Estabelece as definiçõesiniciais do comando semfios.	O	O

1Botão	2Ecrã deexibição	Descrição	Função disponível
			MonoSplit	MultiSplit
		O ionizador permiteemitir milhões de iõespara ajudar a melhorar aqualidade do ar interior.	O(opcional)	O(opcional)
		Reduz o ruído dasunidades exteriores.	O	X
		Remove a humidadegerada dentro daunidade interior.	O	O
RESET -		Estabelece as definiçõesiniciais do comando semfios.	O	O

OBSERVAÇÃO
