PC09SK - Klimaanlage LG - Kostenlose Bedienungsanleitung

Produkttyp	Wand-Split-Klimaanlage
Marke	LG
Modell	PC09SK
Abmessungen Innengerät (B x H x T)	Ca. 837 x 308 x 210 mm
Gewicht Innengerät	Ca. 10 kg
Stromversorgung	230 V ~ 50 Hz
Kühlleistung	2,5 kW (ca.)
Heizleistung	2,8 kW (ca.)
Energieeffizienzklasse	A (Schätzung)
Kältemittel	R32
Betriebsmodi	Kühlen, Heizen, Entfeuchten, Lüften, Automatik, Jet-Modus
Lüftergeschwindigkeiten	Mehrere einstellbare Geschwindigkeiten
Luftstromrichtung	Vertikal und horizontal (Swing)
Spezialfunktionen	Comfort Air, Energy Ctrl, intelligente Diagnose, Ionengenerator (optional)
Fernbedienung	Kabellos mit AAA-Batterien (1,5 V)
Luftfilter	Waschbar, Reinigung alle 2 Wochen
Schallpegel Innengerät	Ca. 30-45 dB(A)
Garantie	2 Jahre (gesetzlich)

Häufig gestellte Fragen - PC09SK LG

Wie reinige ich den Luftfilter?

Entfernen Sie den Filter vom Innengerät, waschen Sie ihn mit lauwarmem Wasser, trocknen Sie ihn vollständig, bevor Sie ihn wieder einsetzen. Reinigen Sie ihn alle 2 Wochen, um die Leistung zu erhalten.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien (AAA) und ihre Polarität. Reinigen Sie den Sender der Fernbedienung und den Empfänger am Innengerät mit einem weichen Tuch. Wenn das Problem weiterhin besteht, verwenden Sie den ON/OFF-Knopf am Innengerät.

Wie stelle ich die Uhr auf der Fernbedienung ein?

Legen Sie die Batterien ein. Das Uhrensymbol blinkt. Drücken Sie die +/- Tasten, um die Minuten auszuwählen, dann SET/CANCEL zur Bestätigung. Der Ein-/Aus-Timer erfordert diese Voreinstellung.

Was bedeutet der angezeigte Fehlercode?

Fehlercodes weisen auf Störungen hin. Ein Code kann z.B. auf ein Kommunikationsproblem hinweisen. Schlagen Sie in der Bedienungsanleitung nach oder verwenden Sie die Funktion Intelligente Diagnose, indem Sie die DIAGNOSIS-Taste 5 Sekunden lang gedrückt halten.

Wie kann ich mit dieser Klimaanlage Energie sparen?

Kühlen Sie nicht übermäßig. Verwenden Sie Jalousien, um die Sonne abzuhalten. Halten Sie Türen und Fenster geschlossen. Nutzen Sie die Funktion Energy Ctrl, um den Verbrauch zu überwachen. Reinigen Sie regelmäßig den Filter.

Kann ich die Klimaanlage ohne Fernbedienung nutzen?

Ja, öffnen Sie die Frontabdeckung oder die horizontale Lamelle und drücken Sie den ON/OFF-Knopf am Innengerät. Die Temperatur ist dann fest eingestellt (22-24°C im Kühl-/Heizmodus).

Wie verwende ich den Jet-Modus?

Drücken Sie die JET MODE-Taste auf der Fernbedienung. Das Gerät arbeitet mit voller Leistung, um den Raum schnell zu kühlen oder zu heizen. Die Lüftergeschwindigkeit ist maximal.

Was tun, wenn Wasser aus dem Innengerät austritt?

Überprüfen Sie, ob der Ablaufschlauch verstopft oder geknickt ist. Stellen Sie sicher, dass das Gerät richtig installiert ist und leicht nach außen geneigt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Der Lüfter dreht sich nicht, ist das normal?

Im Entfeuchtungsmodus oder wenn die Zieltemperatur erreicht ist, kann der Lüfter vorübergehend stoppen. Wenn das Problem in anderen Modi bestehen bleibt, überprüfen Sie den Filter und wenden Sie sich an den Kundendienst.

Wie installiere ich die Fernbedienungshalterung?

Wählen Sie einen sicheren Ort ohne direkte Lichteinstrahlung. Befestigen Sie die Halterung mit den beiden mitgelieferten Schrauben und einem Schraubendreher an der Wand.

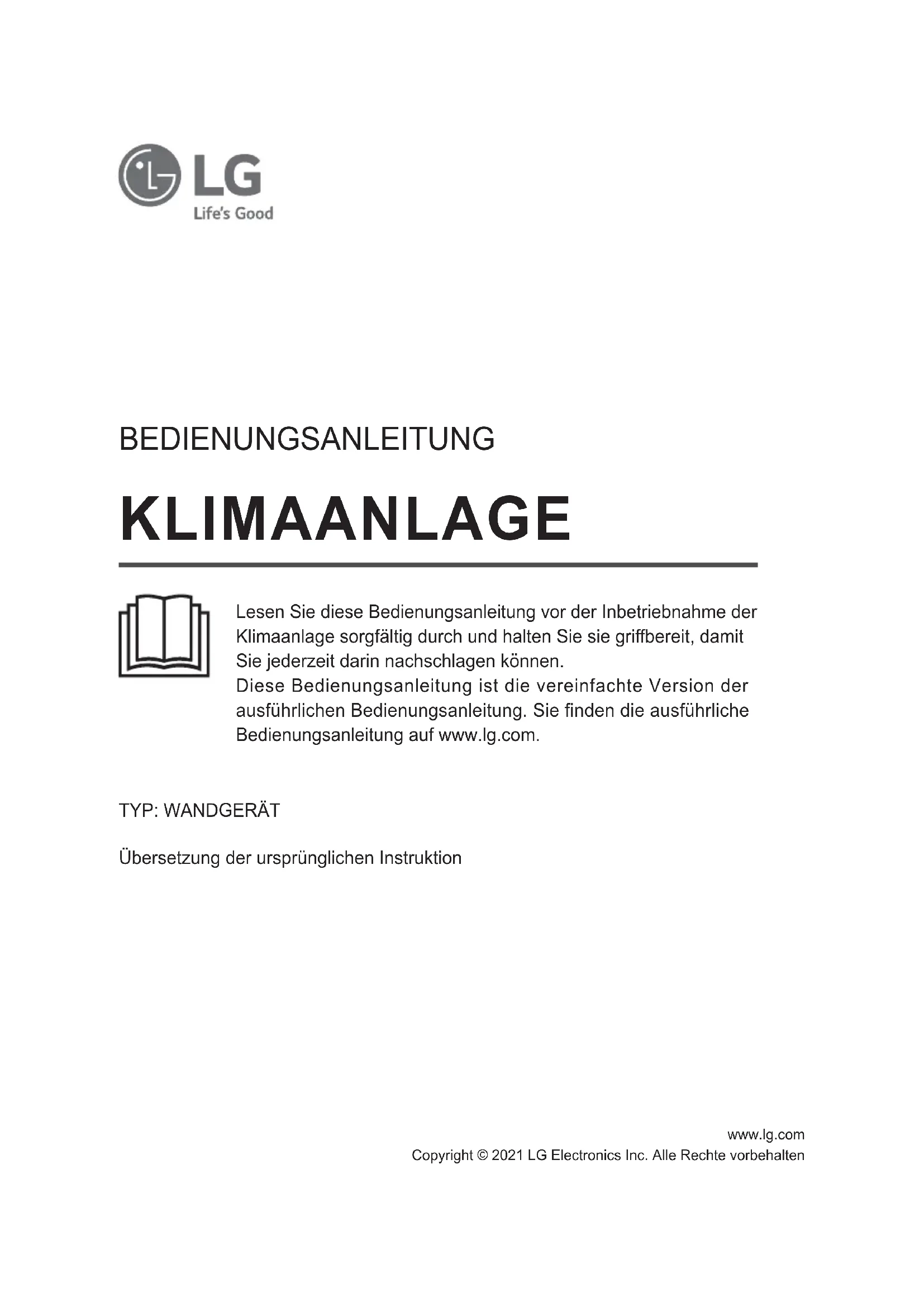

BEDIENUNGSANLEITUNG PC09SK LG

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Klimaanlage sorgfältig durch und halten Sie sie griffbereit, damit Sie jederzeit darin nachschlagen können.

Diese Bedienungsanleitung ist die vereinfachte Version der ausführlichen Bedienungsanleitung. Sie finden die ausführliche Bedienungsanleitung auf www.lg.com.

TYP: WANDGERÄT

Übersetzung der ursprünglichen Instruktion

INHALT

Diese Bedienungsanleitung kann Abbildungen oder Inhalte enthalten, die sich von Ihrem Modell unterscheiden.

Änderungen an dieser Bedienungsanleitung durch den Hersteller bleiben vorbehalten.

BETRIEB 3

Bedienungshinweise....3

Bauteile und Funktionen....3

Funkfernbedienung....4

Bedienungshinweise

Vorschläge zum Energiesparen

• Kühlen Sie die Innenräume nicht übermäßig. Dies kann Ihrer Gesundheit schaden und mehr Strom verbrauchen.
• Schließen Sie bei Sonneneinstrahlung die Jalousien oder Vorhänge, wenn die Klimaanlage läuft.
• Halten Sie Türen oder Fenster fest geschlossen, wenn die Klimaanlage läuft.
• Stellen Sie die Richtung des Luftstroms vertikal oder horizontal ein, damit die Innenraumluft zirkulieren kann.
• Erhöhen Sie kurzfristig die Lüftergeschwindigkeit der Klimaanlage, um die Umgebungsluft schnell abzukühlen oder aufzuwärmen.
• Lüften Sie regelmäßig, damit sich die Luftqualität in den Innenräumen nicht verschlechtert, wenn die Klimaanlage über längere Zeit läuft.
• Reinigen Sie den Luftfilter alle 2 Wochen. Staub und Verunreinigungen, die sich im Luftfilter angesammelt haben, können den Luftstrom blockieren oder die Leistung des Geräts verringern.

Bauteile und Funktionen

Innengerät Außengerät

1 Luftfilter
2 Lufteinlass
3 Vordere Abdeckung
4 Luftauslass
5 Luftleitblech (horizontaler Flügel)
6 Luftleitblech (vertikaler Lüftungsschlitz)
7 Ein-/Aus-Taste
8 Anzeige
9 Signalempfänger

1 Lufteinlassöffnungen
2 Luftauslassöffnungen
3 Montageplatte
4 Stromkabel
5 Ablaufschlauch
6 Kältemittelrohr

HINWEIS

• Die Anzahl und Lage der Betriebslampen können je nach Modell der Klimaanlage variieren.
  • Die Funktion kann je nach Modellart anders sein.

Funkfernbedienung

Einlegen der Batterien

Wenn der Anzeigebildschirm der Fernbedienung anfängt zu verblassen, tauschen Sie die Batterien aus. Legen Sie AAA (1,5 V) Batterien ein, bevor Sie die Fernbedienung verwenden.

1 Entfernen Sie die Batterieabdeckung.

2 Legen Sie die neuen Batterien ein und stellen Sie sicher, dass die + und - Pole der Batterien korrekt liegen.

Installieren des Fernbedienungshalters

Um die Fernbedienung zu schützen, installieren Sie den Halter an einer vor direktem Sonnenlicht geschützten Stelle.

1 Wählen Sie einen sicheren und leicht zugänglichen Platz.

2 Schrauben Sie den Halter mit 2 Schrauben mit einem Schraubendreher fest.

Bedienung

Richten Sie die Fernbedienung auf den Signalempfänger an der rechten Seite der Klimaanlage, um sie zu steuern.

- Die Fernbedienung kann weitere elektronische Geräte steuern, wenn Sie die Fernbedienung auf sie richten. Stellen Sie sicher, dass Sie die Fernbedienung auf den Signalempfänger der Klimaanlage richten.

- Verwenden Sie zur Reinigung des Signalübermittlers und -empfängers ein weiches Tuch, um einen ordnungsgemäßen Betrieb zu gewährleisten.

- Falls eine Funktion bei Ihrem Produkt nicht verfügbar ist, ertönt kein Piepton vom Gerät, wenn die entsprechende Taste für eine solche Funktion auf der Fernbedienung gedrückt wird. Dies gilt nicht für die Funktionen Luftstrom-Richtung (SWING), Energieanzeige (kw[3s]) und Luftreinigung (A).

Einstellen der aktuellen Uhrzeit

1 Legen Sie die Batterien ein.

- Das Symbol unten blinkt am unteren Rand des Bildschirms.

2 Drücken Sie die Taste oder, um die Minuten zu wählen.

3 Drücken Sie zur Fertigstellung die Taste SET/CANCEL.

HINWEIS

- Nach der Einstellung der aktuellen Zeit steht der Ein-/Aus-Timer zur Verfügung.

Verwendung der °C/°F Konvertierungsfunktion (Option)

Mit dieser Funktion kann die angezeigte Einheit (°C oder °F) geändert werden.

- Drücken und halten Sie die Taste WING für etwa 5 Sekunden.

Bedienung der Klimaanlage ohne Fernbedienung

Sie können die Taste ON/OFF auf dem Innengerät verwenden, um die Klimaanlage zu bedienen, wenn die Fernbedienung nicht zur Verfügung steht.

1 Öffnen Sie die vordere Abdeckung (Typ2) oder den horizontalen Flügel (Typ1).

2 Drücken Sie die Taste ON/OFF.

Typ1

ON/OFF

Typ2

ON/OFF

HINWEIS

• Möglicherweise ist der Schrittmotor defekt, wenn sich der horizontale Flügel sehr schnell öffnet.
  • Die Geschwindigkeit des Lüfters ist zu hoch eingestellt.
  • Die Funktion kann je nach Modellart anders sein.
• Bei Verwendung der ON/OFF Taste kann die Temperatur nicht verändert werden.
• Bei Kühl- und Heizmodellen ist die Temperatur auf 22 °C bis 24 °C eingestellt.

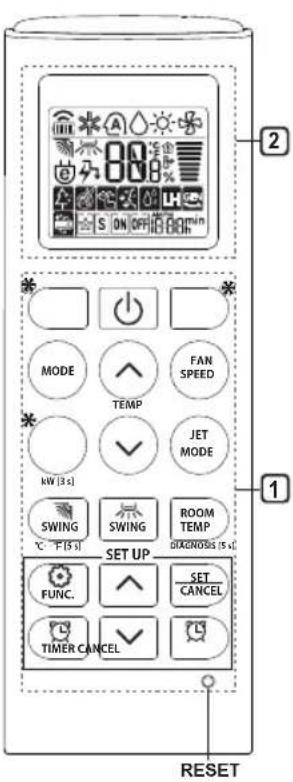

Verwendung der Funkfernbedienung

Sie können die Klimaanlage mit der Fernbedienung bequemer bedienen.

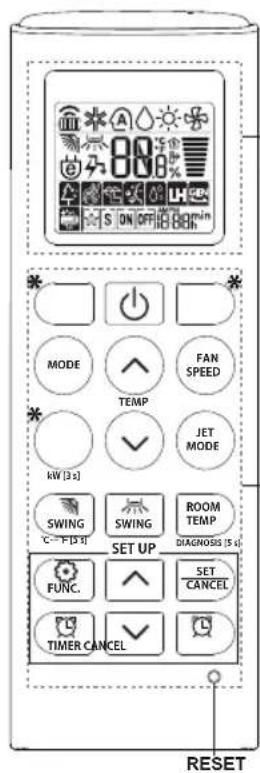

1Taste	2Anzeige	Beschreibung	Verfügbare Funktions
			Single Split	Multi Split
	-	Um die Klimaanlage ein-/auszuschalten.	○	○
	88°	Um die gewünschte Raumtemperatur im Kühl-, Heiz- oder automatischen Umschaltmodus einzustellen.	○	○
MODE		Um den Kühlmodus auszuwählen.	○	○
		Um den Heizmodus auszuwählen.	○	○
		Um den Entfeuchtungsmodus auszuwählen.	○	○
		Um den Lüftermodus auszuwählen.	○	○
		Um den automatischen Umschaltmodus/automatischen Betriebsmodus zu wählen.	○	○
JET MODE	Po	Um die Raumtemperatur schnell zu ändern.	○	○
FAN SPEED		Um die Lüftergeschwindigkeit einzustellen.	○	○
		Um die Richtung des Luftstroms vertikal oder horizontal einzustellen.	○	○

HINWEIS

• * Tasten können sich entsprechend der Art des Modells ändern.
- Bei Anschluss an ein Multi-Außengerät werden die Funktionen Energieanzeige, Kontrolle des Stromverbrauchs, Leiser Betrieb und Smart-Diagnose u. U. nicht unterstützt.

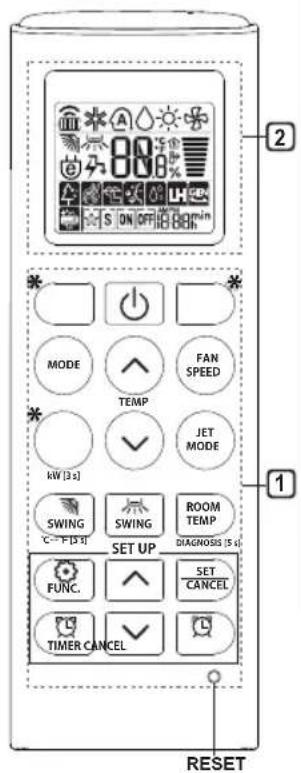

1Taste	2Anzeige	Beschreibung	Verfügbare Funktions
			Single Split	Multi Split
		Um die Klimaanlage zur gewünschten Zeit automatisch ein-/auszuschalten.	O	O
SET/CANCEL	-	Um Spezialfunktionen und Timer einzustellen/ zu löschen.	O	O
	-	Um die Timer-Einstellungen zu löschen.	O	O
	- Um die Zeit einzustellen. O O
*LIGHT OFF	-	Um die Helligkeit der Anzeige auf dem Innengerät einzustellen.	O	O
ROOM TEMP		Um die Raumtemperatur anzuzeigen.	O	O
°C←°F[5 s]		Um die angezeigte Einheit (°C oder °F) zu ändern.	O	O
*COMFORT AIR		Um den Luftstrom einzustellen und abzulenken.	O	O
kW[3 s]	-	Zur Einstellung, ob Informationen in Bezug auf Energie angezeigt werden sollen oder nicht.	O	X
*ENERGY CTRL		Um Strom einzusparen. O X
DIAGNOSIS[5 s]	-	Um die Wartungsinformationen eines Produkts bequem zu überprüfen.	O	X

2 * MODE FAN SPEED TEMP JET MODE kW (3 s) SWING ROOM TEMP C→F (3 s) SET UP DIAGNOSIS (5 s) FUNC. SET CANCEL TIMER CANCEL RESET

1Taste	2Anzeige	Beschreibung	Verfügbare Funktions
			Single Split	Multi Split
		Der Plasmafilter verwendet lonen, um dabei zu helfen, die Innenluftqualität zu verbessern.	O (Option)	O (Option)
		Um das Geräusch des Außengeräts zu reduzieren.	O	X
		Um die Feuchtigkeit zu entfernen, die im Innengerät erzeugt wurde.	O	O
RESET -		Um die Einstellungen der Fernbedienung zurückzusetzen.	O	O

HINWEIS

• Einige Funktionen werden je nach Modell möglicherweise nicht unterstützt.
  • * Tasten können sich entsprechend der Art des Modells ändern.
• Drücken Sie die Schaltfläche SET/CANCEL, um die ausgewählte FUNC zu steuern.
