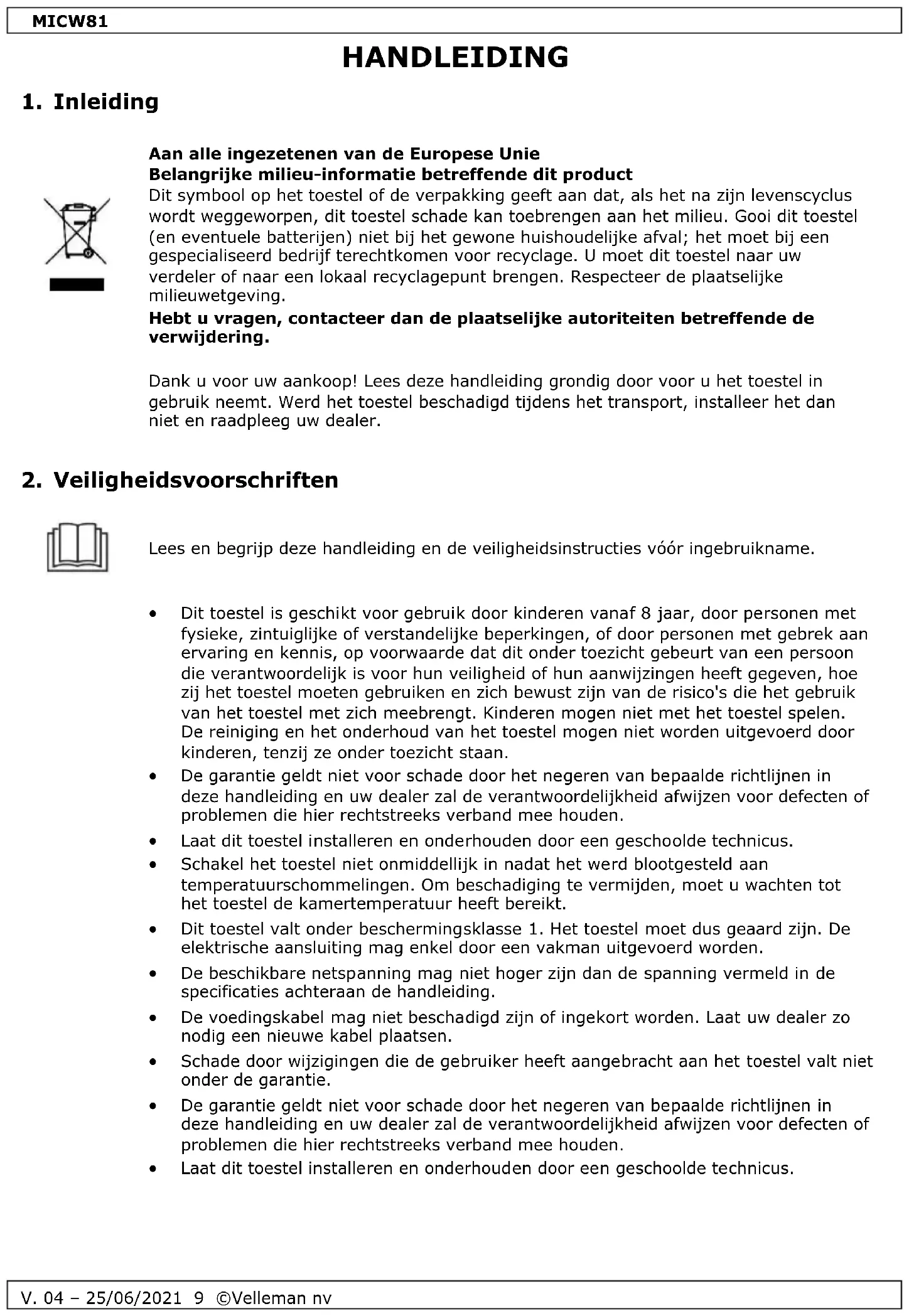

GEBRUIKSAANWIJZING MICW81 HQ Power

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Veiligheidsvoorschriften

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

• Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Laat dit toestel installeren en onderhouden door een geschoolde technicus.
• Schakel het toestel niet onmiddellijk in nadat het werd blootgesteld aan temperatuurschommelingen. Om beschadiging te vermijden, moet u wachten tot het toestel de kamertemperatuur heeft bereikt.
• Dit toestel valt onder beschermingsklasse 1. Het toestel moet dus geaard zijn. De elektrische aansluiting mag enkel door een vakman uitgevoerd worden.
• De beschikbare netspanning mag niet hoger zijn dan de spanning vermeld in de specificaties achteraan de handleiding.
• De voedingskabel mag niet beschadigd zijn of ingekort worden. Laat uw dealer zo nodig een nieuwe kabel plaatsen.
• Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.
• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Laat dit toestel installeren en onderhouden door een geschoolde technicus.

3. Algemene richtlijnen

- Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.

- Dit toestel is ontworpen voor professioneel gebruik op podia, in disco's, theaters... De MICW81 is uitsluitend geschikt voor gebruik binnenshuis met de meegeleverde adapter of een voedingsadapter met dezelfde specificaties, op een wisselspanning van maximum 230 V\~, 50 Hz.

- Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening van het toestel.

- Installeer het toestel weg van extreme temperaturen, vochtigheid en stof.

- Leer eerst de functies van het toestel kennen voor u het gaat gebruiken. Meestal is beschadiging het gevolg van ondeskundig gebruik van het toestel.

- Om veiligheidsredenen mag u geen wijzigingen aanbrengen.

- Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.

- Gebruik de oorspronkelijke verpakking tijdens het transport.

- Gebruik of transporteer het toestel enkel binnen het opgegeven temperatuurbereik (zie §12 Technische specificaties).

- Bewaar deze handleiding voor verdere raadpleging.

4. Omschrijving

Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.

Ontvanger

1	on/off-schakelaar
2	volumeknop kanaal A
3	AF-indicator kanaal A
4	RF-indicator kanaal A
5	LCD-display
6	AF-indicator kanaal B
7	RF-indicator kanaal B

8	volumeknop kanaal B
9	antenne kanaal A
10	antenne kanaal B
11	gebalanceerde uitgang kanaal B
12	gebalanceerde uitgang kanaal A
13	OUT MIX-uitgang
14	voedingsingang

Microfoon

1	rooster
2	on/off-schakelaar
3	lege batterij-indicator

4	batterijvak
5	batterijklep

LCD-display

01	huidige kanaal
	huidige frequentie
	kanaal A/B

MICW81

5. Het systeem inschakelen

5.1 Ontvanger

1. Schakel de ontvanger uit en stel het volume in op het minimum.
2. Koppel de adapter aan de ontvanger en sluit deze aan op het lichtnet.
3. Schakel de ontvanger in.

5.2 Microfoon

Wanneer de lege batterij-indicator oplicht, zijn de batterijen bijna leeg. Vervang de batterijen.

1. Schakel de microfoon uit.
2. Open het batterijvak door het plastic klepje weg te schuiven.
3. Plaats twee nieuwe 1.5 V AA-batterijen. Respecteer de polariteit in het batterijvak. Gebruik geen herlaadbare batterijen, dit kan de werking beïnvloeden.
4. Sluit het batterijvak en schakel de microfoon in.

WAARSCHUWING

• Bij vervanging van de batterijen op een ingeschakeld toestel kunnen fouten optreden. Gooi batterijen weg volgens de plaatselijke milieuwetgeving.
• Houd batterijen buiten het bereik van kinderen.

6. Gebruik

1. Trek beide antennes uit en plaats deze loodrecht op de ontvanger.
2. Sluit de ontvanger aan op het geluidssysteem:

- OUT MIX: Gebruik een geschikte audiokabel om op de versterker of mengtafel aan te sluiten.

○ BALANCE OUT: Gebruik een geschikte audiokabel om op de versterker of mengtafel aan te sluiten.

1. Stel het volume in op het minimum en schakel de ontvanger in.
2. Schakel de microfoon in.
3. Stel het volume in op een comfortabel niveau.
4. Stel het volume in op het minimum voordat u de ontvanger uitschakelt.

MICW81

7. Reiniging en onderhoud

• Alle schroeven moeten goed zijn aangespannen en mogen geen sporen van roest vertonen.
• De behuizing, de lenzen, de montagebeugels en de montageplaats (bijvoorbeeld plafond, ophanging of gebinte) mogen niet vervormd of aangepast worden; bv. geen extra gaten in montagebeugels boren, de aansluitingen niet verplaatsen ...
• De voedingskabels mogen niet beschadigd zijn. Laat het toestel onderhouden door een geschoolde technicus.
• Ontkoppel het toestel van het lichtnet voor u aan onderhoudswerkzaamheden begint.
• Maak het toestel geregeld schoon met een vochtige, niet pluizende doek. Gebruik geen alcohol of solventen.
• Open de ontvanger niet. De gebruiker mag geen onderdelen vervangen.
• Bestel eventuele reserveonderdelen bij uw dealer.
• Trek de stekker uit en verwijder de batterijen wanneer het toestel gedurende een lange tijd niet wordt gebruikt.

8. Technische specificaties

Systeem

frequentiebereik.... UHF 863.500 - 865.000 MHz modulatie.... FM (PLL) nominale zwaai / piekzwaai .... ± 20 kHz frequentiestabiliteit.... automatische kalibratie Frequentiebereik.... 40 Hz-15 kHz ± 3 dB S/R-verhouding bij 1mV RF en piekzwaai .... max. 95 dB THD bij nominale zwaai en 1kHz.... < 0,5 % temperatuurbereik....-10 °C tot + 55 °C

Ontvanger

gevoeligheid (piekzwaai)....7 dBuV AF-uitgangsspanning bij piekzwaai en 1kHz AF-uitgang gebalanceerd....+10 dB (XLR) niet-gebalanceerd....+4 dB (1/4" jack) F/N-verhouding....max. 80 dB P/N-verhouding....max. 80 dB

Zender

RF-uitgangsvermogen.... 10 mW RF-squelch.... max. 50 dB

Voeding

ontvanger....12 V, 500 mA (netadapter meegelev.) zender....2 x 1.5 V AA-batterij (meegelev.)

MICW81

Afmetingen

ontvanger 270 x 180 x 50 mm

zender 52.5 x 240 mm

Gewicht

ontvanger 770 g

zender 220 g

RED-conformiteitsverklaring

Hierbij verklaart Velleman nv, dat dit type radioapparatuur MICW81 conform is met richtlijn 2014/53/EU.

Raadpleeg de volgende website voor de volledige tekst van de EU-

conformiteitsverklaring: www.velleman.eu.

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

MODE D'EMPLOI

1. Introduction

Velleman® service- en kwaliteitsgarantie

Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden).

Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

- Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

- Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50% bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg:

- alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving.

- verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandriifriemen... (onbeperkte lijst).

- defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz.

- defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant.

- schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand).

- schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat.

- alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

- Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

- Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet-defecte toestellen een kost voor controle aangerekend kan worden.

- Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.

- Elke commerciële garantie laat deze rechten onverminderd.

Bovenstaande opsomming kan eventueel aangepast worden naargelang de aard van het product (zie handleiding van het betreffende product).
