Producttype	Professionele hogedrukreiniger
Merk	Kärcher
Model	HD 17154 S Classic
Werkdruk (met standaard mondstuk)	15 MPa (150 bar)
Max. overdruk	21 MPa (210 bar)
Waterdebiet	28,33 l/min
Max. aanvoertemperatuur	60 °C
Elektrische aansluiting	400 V / 3 fasen / 50 Hz / 9,0 kW
Bescherming	IPX5
Hoofdzekering	16 A (vertraagd, curve C)
Typisch bedrijfsgewicht	73 kg
Afmetingen (L × B × H)	720 × 637 × 1080 mm
Motoroliesoort	15W40 (hoeveelheid: 1,2 l)
Geluidsdrukniveau LpA	76 dB(A)
Geluidsvermogensniveau LWA	93 dB(A)
Hand-armtrillingen	3,0 m/s² (onzekerheid K=0,8 m/s²)
Veiligheidsvoorzieningen	Drukschakelaar, overstortklep, motor thermische beveiliging, veiligheidshendel
Wateraansluiting	Max. druk 1 MPa, max. temperatuur 60 °C, min. debiet 31,6 l/min
Max. aanzuighoogte	0,5 m
Meegeleverde accessoires	Hogedruk mondstuk, EASY!Lock lans, hogedrukpistool, EASY!Lock hogedrukslang, lanshouder, accessoirevak
Reinigingsmiddelcompatibiliteit	Emmer schuimlans (optioneel) met doseringregeling
Opslag en transport	Stuur voor transport, lanshouders, kabelslanghaken, antivriesbescherming aanbevolen

Veelgestelde vragen - HD 17154 S Classic Kärcher

Hoe start ik de hogedrukreiniger HD 17154 S Classic?

Zorg ervoor dat het apparaat correct is aangesloten op water en elektriciteit. Open de watertoevoer en zet de hoofdschakelaar op "1". Ontgrendel het pistool door de veiligheidshendel naar achteren te duwen en trek de trekker. De motor start automatisch via de drukschakelaar.

Hoe gebruik ik een reinigingsmiddel met dit apparaat?

Gebruik een emmer schuimlans (optionele accessoire). Vul het reservoir met reinigingsmiddel, plaats de gewenste doseerplug (1=laag, 2=midden, 3=hoog) in de aanzuigslang en monteer de lans op het pistool. Spuit het reinigingsmiddel op het droge oppervlak, laat het inwerken en spoel daarna met de hogedrukstraal.

Welke soorten water kan ik gebruiken?

Gebruik schoon of gerecycled water dat voldoet aan de grenswaarden: pH 6,5-9,5, geleidbaarheid ≤ 2000 µS/cm, chloriden < 300 mg/l, totale hardheid < 28 °dH, ijzer < 0,5 mg/l, enz. Gebruik geen vervuild water om schade aan de pomp te voorkomen.

Hoe ontlucht ik het apparaat voor gebruik?

Draai het hogedruk mondstuk los van de lans. Laat het apparaat lopen tot er geen luchtbellen meer in het water zijn. Herhaal indien nodig de aan/uit-cyclus. Plaats het mondstuk terug na het ontluchten.

Hoe onderhoud ik de reiniger regelmatig?

Controleer voor elk gebruik de staat van de kabel en hogedrukslang. Reinig wekelijks het fijnfilter en controleer het oliepeil (moet in het midden van het kijkglas staan). Laat elke 500 uur of minstens eenmaal per jaar de olie vervangen en onderhoud uitvoeren door de klantenservice.

Wat te doen als het apparaat niet start?

Controleer de netsnoer, spanning en zekering. Als het apparaat oververhit is, zet de schakelaar op 0, laat 15 minuten afkoelen en probeer opnieuw. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe berg ik het apparaat op na gebruik?

Berg het binnen op, vorstvrij. Laat het water uit het apparaat en de slangen lopen. Wikkel de kabel en slang op hun haken. Plaats de lans en het pistool in de houders. Pomp voor antivriesbescherming een antivriesmiddel op glycolbasis in het apparaat.

Wat zijn de belangrijke veiligheidsvoorzieningen?

De drukschakelaar stopt de pomp wanneer de trekker wordt losgelaten. De overstortklep beschermt de pomp bij verminderd debiet. De thermische beveiliging schakelt het apparaat uit bij oververhitting. De veiligheidshendel vergrendelt het pistool om onbedoeld gebruik te voorkomen.

Hoe los ik een drukverlies op?

Controleer de grootte van het mondstuk (moet overeenkomen met specificaties), reinig of vervang het. Ontlucht het apparaat. Reinig het fijnfilter. Zorg dat de watertoevoer voldoende is (min. 31,6 l/min). Raadpleeg de klantenservice indien nodig.

Kan ik een verlengsnoer gebruiken?

Ja, maar gebruik een snoer met voldoende sectie: 2,5 mm² voor 10 m lengte, 4 mm² voor 30 m. Wikkel het snoer volledig af en volg de lokale normen. Het apparaat moet worden aangesloten op een geaard stopcontact.

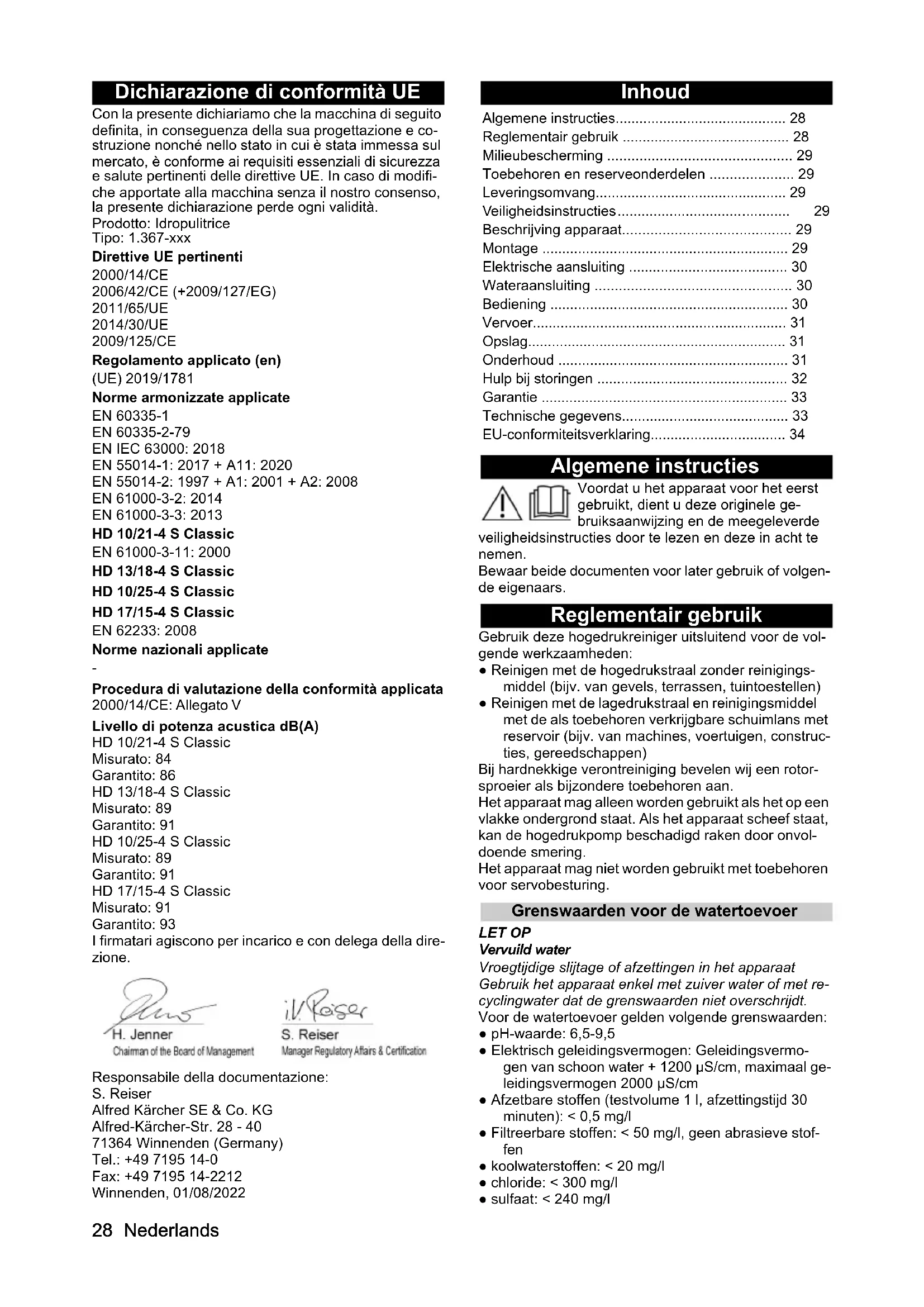

GEBRUIKSAANWIJZING HD 17154 S Classic Kärcher

Algemene instructies.... 28

Toebehoren en reserveonderdelen 29

Veiligheidsinstructies.... 29

Beschrijving apparaat.... 29

Montage 29

Elektrische aansluiting 30

Wateraansluiting 30

Bediening 30

Vervoer.... 31

Opslag.... 31

Onderhoud 31

Hulp bij storingen 32

Garantie 33

EU-conformiteitsverklaring.... 34

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde

veiligheidsinstructies door te lezen en deze in acht te nemen.

Bewaar beide documenten voor later gebruik of volgende eigenaars.

Gebruik deze hogedrukreiniger uitsluitend voor de volgende werkzaamheden:

• Reinigen met de hogedrukstraal zonder reinigingsmiddel (bijv. van gevels, terrassen, tuintoestellen)
• Reinigen met de lagedrukstraal en reinigingsmiddel met de als toebehoren verkrijgbare schuimlans met reservoir (bijv. van machines, voertuigen, constructies, gereedschappen)

Bij hardnekkige verontreiniging bevelen wij een rotorsproeier als bijzondere toebehoren aan.

Het apparaat mag alleen worden gebruikt als het op een vlakke ondergrond staat. Als het apparaat scheef staat, kan de hogedrukpomp beschadigd raken door onvoldoende smering.

Het apparaat mag niet worden gebruikt met toebehoren voor servobesturing.

Grenswaarden voor de watertoevoer

LET OP

Vervuild water

Vroegtijdige slijtage of afzettingen in het apparaat

Gebruik het apparaat enkel met zuiver water of met recyclingwater dat de grenswaarden niet overschrijdt.

Voor de watertoevoer gelden volgende grenswaarden:

• pH-waarde: 6,5-9,5
• Elektrisch geleidingsvermogen: Geleidingsvermögen van schoon water + 1200 μS/cm, maximaal geleidingsvermogen 2000 μS/cm
• Afzetbare stoffen (testvolume 1 l, afzettingstijd 30 minuten): < 0,5 mg/l
• Filtreerbare stoffen: < 50 mg/l, geen abrasieve stoffen
• koolwaterstoffen: < 20 mg/l
• chloride: < 300 mg/l
• sulfaat: < 240 mg/l

• calcium: < 200 mg/l
- totale hardheid: < 28^ dH, < 50^ TH, < 500 ppm (mg CaCO_3/I )
- ijzer: < 0,5 mg/l
- mangaan: < 0,05 mg/l
- koper: < 2 mg/l
• actieve chloor: < 0,3 mg/l
• Vrij van onaangename geuren

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een

mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

Veiligheidsinstructies

• Lees voor de eerste inbedrijfstelling van het apparaat de veiligheidsinstructies 5.951-949.0.
• Neem de nationale voorschriften voor vloeistofstralers in acht.
• Neem de nationale voorschriften inzake ongevallenpreventie in acht. Vloeistofstralers moeten regelmatig worden gecontroleerd. Het resultaat van de controle moet schriftelijk worden gedocumenteerd.
• Voer geen wijzigingen aan het apparaat en zijn toebehoren uit.

Symbolen op het apparaat

Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten.

Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of op het apparaat zelf. Bescherm het apparaat tegen vorst.

Veiligheidsinrichtingen

⚠VOORZICHTIG

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid.

Verander of omzeil veiligheidsinrichtingen nooit.

De veiligheidsinrichtingen zijn af fabriek ingesteld en verzegeld. Instellingen mogen uitsluitend worden uitgevoerd door de klantenservice.

Drukschakelaar

De drukschakelaar schakelt bij het loslaten van de trekker aan de hogedrukpistool de hogedrukpomp uit en de hogedrukstraal stopt.

Als aan de trekker wordt getrokken, wordt de pomp opnieuw ingeschakeld.

Overstroomklep

Bij het verminderen van de waterhoeveelheid met de druk- en hoeveelheidsregeling opent de overstroomklep en stroomt een deel van het water terug naar de zuigzijde van de pomp.

Schakelaar voor motorbescherming

Bij een te hoge stroomopname wordt het apparaat uitgeschakeld door de schakelaar voor motorbescherming.

Beschrijving apparaat

Overzicht apparaat

Afbeelding A

① Olieaftapplug
② Oliepeilindicatie
③ Ontluchtingsschroef
④ Typeplaatje
⑤ Apparaatschakelaar
⑥ Slanghaak, kabelhaak
⑦ Duwbeugel

⑧ Wartelmoer

⑨ Hogedruksproeier

⑩ Straalbuis EASY!Lock Classic

⑪ Hogedrukpistool EASY!LOCK Classic

⑫Beveiligingspal

⑬Triggerhendel

⑭ Hogedrukslang EASY!Lock Classic

15 Straalbuishouder

16 Opbergvak voor toebehoren

17 Druk-/hoeveelheidsregeling

⑱ Hogedrukaansluiting EASY!Lock

⑲Fijnfilter

20 Wateraansluiting

Kleurmarkering

• Bedieningselementen voor het reinigingsproces zijn geel.
• Bedieningselementen voor onderhoud en service zijn lichtgrijs.

Montage

Duwbeugel bevestigen

1. De duwbeugel in het buisframe steken. Afbeelding B

① Duwbeugel
② Buisframe

1. Beide verbindingen met bouten, sluitringen en moeren vastzetten.

Afbeelding C

① Bout M8x45
②Ring 8
③ Duwbeugel
④ Moer M8, zelfborgend
⑤ Buisframes

Ontluchting olie installeren

1. Stoppen losschroeven en weggooien.

Afbeelding D

① Stoppen
② Ontluchtingsschroef

1. De ontluchtingsschroef erin draaien en aantrekken.

LET OP

Beschadigingsgevaar

Als de stop niet wordt vervangen door de ontluchtings-schroef voordat de pomp in werking wordt gesteld, kan de hogedrukpomp beschadigd raken.

Vervang de stop absoluut door de ontluchtingsschroef.

Oliepeil controleren

1. Het apparaat horizontaal neerzetten.
2. Het oliepeil moet zich in het midden van de oliepeilindicatie bevinden.
3. Draai indien nodig de ontluchtingsschroef los en vul olie bij (zie "Technische gegevens")

Toebehoren monteren

Instructie

Het EASY!Lock-systeem verbindt componenten door een snelschroefdraad met slechts een omwenteling snel en veilig.

1. De hogedruksproeier op de straalbuis steken.
2. De wartelmoer monteren en handvast aantrekken (EASY!Lock).
3. De straalbuis met de hogedrukpistool verbinden en handvast aantrekken (EASY!Lock).
4. De hogedrukslang met de hogedrukpistool en de hogedrukaansluiting van het apparaat verbinden en handvast aantrekken (EASY!Lock)

Elektrische aansluiting

⚠ GEVAAR

Gevaar voor letsel door elektrische schok

Verbind het apparaat met een stekker met het elektrische net. Een niet-loskoppelbare aansluiting op het stroomnet is verboden. De stekker dient voor het loskoppelen van het net.

Sluit het apparaat alleen op wisselstroom aan.

Gebruik een verlengsnoer met voldoende doorsnede (zie "Technische gegevens").

Wikkel het verlengsnoer volledig af van de kabeltrommel.

1. Het netsnoer afwikkelen en op de grond neerleggen.
2. De netstekker in het stopcontact steken.

Wateraansluiting

Aansluiting aan een waterleiding

⚠ WAARSCHUWING

Terugstroom van vervuild water in het drinkwaternet

Gezondheidsrisico

Neem de voorschriften van uw waterbedrijf in acht.

Overeenkomstig de voorschriften mag het apparaat nooit zonder systeemscheider op het drinkwaternet worden gebruikt. Gebruik een systeemscheider van KÄ-RCHER of een andere systeemscheider conform EN 12729 Type BA. Water dat door een systeemscheider stroomt, geldt niet meer als drinkwater. Sluit de systeemscheider steeds aan op de watertoevoer, nooit direct op de wateraansluiting van het apparaat.

1. De watertoevoer controleren op toevoerdruk, aan- voertemperatuur en toevoerdebiet (zie hoofdstuk Technische gegevens).
2. De systeemscheider en de wateraansluiting van het apparaat met een watertoevoerslang verbinden (vereisten aan de watertoevoerslang zie hoofdstuk Technische gegevens).
3. De watertoevoer openen.

Water uit reservoir aanzuigen

1. De zuigslang met de filter aan de wateraansluiting schroeven (bestelnummer van het filter zie hoofdstuk Technische gegevens).
2. Het apparaat ontluchten (zie hoofdstuk Apparaat ontluchten).

Apparaat ontluchten

1. De hogedruksproeier van de straalbuis schroeven.
2. Het apparaat laten lopen tot het water er zonder bel- len uitstroomt.
3. Bij ontluchtingsproblemen het apparaat 10 seconden laten lopen, dan uitschakelen. Het proces meermaals herhalen.
4. Het apparaat uitschakelen.
5. De hogedruksproeier op de straalbuis schroeven.

Bediening

⚠ GEVAAR

Hogedrukwaterstraal

Gevaar voor letsel

Bevestig de trekker nooit in geactiveerde positie.

Plaats voor alle werkzaamheden aan het apparaat de veiligheidsgrendel van het hogedrukpistool naar voren. Houd de hogedrukpistool en de straalbuis met beide handen vast.

⚠ WAARSCHUWING

Defect apparaat en toebehoren, defecte toevoerleidingen en aansluitingen

Gevaar voor letsel

Het apparaat mat alleen in perfecte toestand worden gebruikt.

Werking met hoge druk

Instructie

Het apparaat is uitgerust met een drukschakelaar. De motor start enkel als het hogedrukpistool geopend is.

1. De apparaatschakelaar op '1' zetten.
2. Ontgrendel het handspuitpistool; duw hiervoor de veiligheidsgrendel naar achteren.
3. De triggerhendel van het hogedrukpistool trekken.
4. Stel de werkdruk en de waterhoeveelheid in door de druk- en hoeveelheidsregelaar (+/-) (traploos) te draaien

Gebruik met reinigingsmiddel

⚠ WAARSCHUWING

Verkeerde omgang met reinigingsmiddelen

Gezondheidsrisico

Neem de veiligheidsinstructies op het reinigingsmiddel in acht.

LET OP

Ongeschikte reinigingsmiddelen

Beschadiging van het apparaat en van de te reinigen objecten

Gebruik alleen door KÄRCHER goedgekeurde reini- gingsmiddelen.

Neem de aanbevolen dosering en de instructies bij het reinigingsmiddel in acht.

Gebruik niet te veel reinigingsmiddelen om het milieu niet overmatig te belasten.

Instructie

KÄRCHER-reinigingsmiddelen garanderen een storingsvrij gebruik. Vraag om advies of bestel onze catalogus of de informatiebladen bij onze reinigingsmiddelen.

Instructie

Voor gebruik met reinigingsmiddel is een schuimlans met reservoir (optie) vereist.

1. Het reservoir losschroeven.

Afbeelding E

① Reservoir
② Schuimsproeier
③ Hogedrukpistool
④ Zuigslang
⑤ Set kappen

Toevoeging van reinigingsmiddel: 3=hoog, 2=middel, 1=laag

1. De gewenste kap in de zuigslang steken.
2. Het reinigingsmiddel in het reservoir doen.
3. Het reservoir aan de schuimsproeier schroeven.
4. De straalbuis loskoppelen van het hogedrukpistool.
5. De bekerschuimlans op het hogedrukpistool aanbrengen en met de hand vastdraaien.
6. De hogedrukreiniger in gebruik nemen.

Aanbevolen reinigingsmethode

1. Het reinigingsmiddel spaarzaam op het droge oppervlak sproeien en laten inwerken (niet laten opdrogen).
2. Het losgeweekte vuil met de hogedrukstraal wegspoelen.

Na gebruik met reinigingsmiddel

De bekerschuimlans moet na gebruik worden gespoeld om afzettingen van reinigingsmiddel te voorkomen.

1. Het reservoir losschroeven.
2. Het resterende reinigingsmiddel weer in de leveringsverpakking gieten.
3. Het reservoir met helder water vullen.
4. Het reservoir aan de bekerschuimlans schroeven.
5. De bekerschuimlans ca. 1 minuut lang gebr uiken om resten reinigingsmiddel uit te spoelen.
6. Het reservoir legen.

Gebruik onderbreken

1. De hogedrukpistool sluiten. Het apparaat schakelt uit.
2. De veiligheidsgrendel naar voren duwen. De hogedrukpistool is beveiligd.

Gebruik verderzetten

1. De veiligheidsgrendel naar achteren duwen. De hogedrukpistool is ontgrendeld.
2. De hogedrukpistool openen. Het apparaat schakelt in.

Werking beëindigen

1. De watertoevoer sluiten.
2. De hogedrukpistool openen.
3. De apparaatschakelaar op "I/ON" zetten en het apparaat 5-10 s laten draaien.
4. De hogedrukpistool sluiten.
5. De apparaatschakelaar op "0/OFF" zetten.
6. De netstekker met droge handen uit het stopcontact trekken.
7. De watertoevoer verwijderen.
8. De hogedrukpistool openen tot het apparaat drukloos is.
9. De veiligheidsgrendel naar voren duwen. De hogedrukpistool is beveiligd.

Vervoer

⚠VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging

Neem bij het transport en de opslag het gewicht van het apparaat in acht.

• Apparaat in voertuigen vervoeren: het apparaat volgens de geldende richtlijnen tegen het wegglijden en kantelen beveiligen.
• Apparaat over langere trajecten transporteren: Het apparaat met de duwbeugel trekken of schuiven.

Opslag

⚠VOORZICHTIG

Niet-naleving van het gewicht

Gevaar voor letsel en beschadiging

Neem bij het transport en de opslag het gewicht van het apparaat in acht.

Het apparaat alleen in binnenruimtes opslaan.

Apparaat opbergen

1. Plaats de straalbuis met het hogedrukpistool op de twee straalpijpsteunen.
2. Het netsnoer opwikkelen en over de kabelhouder hangen.
3. Wikkel de hogedrukslang op en over de slanghaak ophangen.

Vorstbescherming

LET OP

Vorst

Vernietiging van het apparaat door bevriezend water. Verwijder al het water uit het apparaat.

Bewaar het apparaat op een vorstvrije plaats.

Als er geen vorstvrije opslag mogelijk is:

1. het water aflaten.
2. Een in de handel verkrijgbaar vorstbeschermings-middel door het apparaat pompen.

Instructie

Een in de handel verkrijgbaar vorstbeschermingsmiddel voor motorvoertuigen op glycolbasis gebruiken. De instructies van de fabrikant van het vorstbeschermingsmiddel in acht nemen.

1. Het apparaat maximaal 1 minuut laten lopen, tot de pomp en de leidingen leeg zijn.

Onderhoud

⚠ GEVAAR

Per ongeluk opstartend apparaat

Verwondingsgevaar, elektrische schok

Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit.

Instructie

Afgewerkte olie mag alleen op de daardoor bestemde verzamelpunten worden afgevoerd. Geef afgewerkte olie daar af. Verontreinigen van het milieu met afgewerkte olie is strafbaar.

Veiligheidsinspectie/onderhoudscontract

Met uw dealer kunt u een regelmatige veiligheidsinspectie vastleggen of een onderhoudscontract afsluiten. Vraag hierover advies.

Onderhoudsintervallen

Voor elk gebruik

• Het netsnoer op schade controleren.
  Een beschadigde kabel onmiddellijk door de geautoriseerde klantenservice of een elektricien laten vervangen.
• De hogedrukslang op beschadiging controlleren. Een beschadigde hogedrukslang onmiddellijk vervangen.
• Het apparaat op dichtheid controleren.
  3 druppels water per minuut zijn toegestaan. Bij grotere lekkage contact opnemen met de klantenservice.

Wekelijks

- Het oliepeil controleren. Bij melkachtige olie (water in de olie) onmiddellijk de klantenservice opzoeken.

● Maak het fijnfilter schoon.

Afbeelding F

① Filteromhulsel

②Fijnfilter

③ Aansluitstuk

④ Wartelmoer

a De wartelmoer eraf schroeven.
b Het aansluitstuk eruit trekken.
c Het fijnfilter uit het filteromhulsel trekken.
d Het fijnfilter afspoelen met helder water of uitblazen met perslucht.
e Het fijnfilter in de filteromhulsel steken.
f De aansluitstukken aanbrengen.
g De wartelmoer erop schroeven en handvast aan-trekken.

Om de 500 bedrijfsuren, minstens jaarlijks

• Het onderhoud van het apparaat door de klanten-service laten uitvoeren.
• De olie in de hogedrukpomp verversen.

Afbeelding G

① Ontluchtingsschroef

②Oliepeilindicatie

③Olieaftapplug

a De olieaftapplug eruit draaien.
b De olie in een opvangbak laten afvloeien.
c De olieaftapplug erin draaien en vastdraaien.
d De ontluchtingsschroef eruit draaien.
e Langzaam nieuwe olie bijvullen, zodat luchtbellen kunnen ontsnappen. Oliehoeveelheid en oliesoort, zie "Technische gegevens".
f De ontluchtingsschroef weer aanbrengen.

Hulp bij storingen

⚠ GEVAAR

Per ongeluk opstartend apparaat, contact van stroomvoerende delen

Verwondingsgevaar, elektrische schok

Schakel vóór werkzaamheden aan het apparaat het apparaat uit.

Trek de netstekker eruit.

Laat alle controles en werkzaamheden aan elektrische delen door deskundig personeel uitvoeren.

Neem bij storingen die niet in dit hoofdstuk worden vermeld contact op met een bevoegde klantenservice.

Het apparaat kan niet gestart worden

1. Het netsnoer op schade controleren.
2. De netspanning controleren.

3. Als het apparaat oververhit is:
   a De apparaatschakelaar op "0/OFF" zetten.
   b Laat het apparaat minstens 15 minuten lang afkoelen.
   c De apparaatschakelaar op "I/ON" zetten.

4. Neem bij een elektrisch defect contact op met de klantenservice.

Het apparaat bereikt niet de vereiste druk

1. Controleren of de hogedruksproeier de juiste maat heeft (zie hoofdstuk "Technische gegevens").
2. Sproeier reinigen of vernieuwen.
3. Het apparaat ontluchten (zie hoofdstuk "Wateraansluiting/Apparaat ontluchten").
4. Het fijnfilter reinigen, indien nodig vernieuwen (zie hoofdstuk "Verzorging en Onderhoud/Wekelijks").
5. Watertoevoerhoeveelheid controleren (voor de vereiste hoeveelheid zie hoofdstuk "Technische gegevens").
6. Neem indien nodig contact op met de klantenservice.

De waterhoeveelheid is te gering

1. Wanneer u een lange hogedrukslang of een hoge- drukslang met een kleine doorsnede gebruikt, dan een grotere hogedruksproeier op de straalbuis aan- brengen.

De pomp is ondicht.

Tot 3 druppels wateruitlaat per minuut zijn toegestaan.

- Bij grotere ondichtheid van het apparaat door de klantenservice laten controleren.

De pomp klopt

1. Watertoevoerhoeveelheid controleren (voor de vereiste hoeveelheid zie hoofdstuk "Technische gegevens").
2. Het apparaat ontluchten (zie hoofdstuk "Wateraansluiting/Apparaat ontluchten").
3. Het fijnfilter reinigen, indien nodig vernieuwen (zie hoofdstuk "Verzorging en Onderhoud/Wekelijks").
4. Neem indien nodig contact op met de klantenservice.

De toevoeging van reinigingsmiddel is te gering

1. Controleer of de gebruikte bekerschuimlans overeenkomt met het volume van het apparaat.
2. De beker van de bekerschuimlans navullen.
3. Een grotere kap op de zuigslang steken.
4. De zuigslang en de bekerschuimlans op afzettingen van reinigingsmiddel controleren. Afzettingen met lauw water verwijderen.
5. Neem indien nodig contact op met de klantenservice.

De schuimvorming is te gering

1. Controleer of de gebruikte bekerschuimlans overeenkomt met het volume van het apparaat.
2. De zuigslang en de bekerschuimlans op afzettingen van reinigingsmiddel controleren. Afzettingen met lauw water verwijderen.
3. Neem indien nodig contact op met de klantenservice.

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate-

riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Technische gegevens

			HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Landvariant
Land EU EU EU EU
Elektrische aansluiting
Spanning		V		400
F	a	s	e	~	3	3
Frequentie Hz 50 50 50 50
Maximaal toegestane netimpedantie		Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Aansluitvermogen		kW	8,0 8,8 8,8 9,0
Beschermingsgraad			IPX5	IPX5	IPX5	IPX5
Netbeveiliging (traag, C karakteristiek)		A 16 16 16 16
Verlengsnoer 10 m		mm2	2,5 2,5	2,5 2,5
Verlengsnoer 30 m		mm2	4	4	4	4
Wateraansluiting
Toevoerdruk (max.)		MPa	1	1	1	1
Toevoertemperatuur (max.)		°C	60 60 60 60
Toevoerdebiet (min.)		l/min	20 20 25 31,6
Aanzuighoogte (max.)		m	0,5 0,5 0,5 0,5
Minimumlengte watertoevoerslang m		7,5 7,5 7,5 7,5
Minimumdiameter watertoevoerslang		in	1	1	1	1
Zuigfilter bestelnummer			4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Gegevens capaciteit apparaat
Sproeiergrootte van de standaardsproeier			050 045 075 105
Werkdruk water met standaard mondstuk		MPa	21 25 18 15
Bedrijfsoverdruk (max.)		MPa	27 31 24			21
Opbrengst, water		l/min	16,7	16,7	21,67	28,33
Reactiekracht van het hogedrukpistool		N 57 63 69 85
Afmetingen en gewichten
Typisch bedrijfsgewicht		kg	60	67	67	73
Lengte		mm	720 720 720 720
Breedte		mm	637 637 637 637
Hoogte		mm	1080	1080	1080	1080
Hoeveelheid olie		l	0,65	0,65	0,65	1,2
Type olie		Type	15W40	15W40	15W40	15W40
Berekende waarden conform EN 60335-2-79
Hand-arm-vibratiewaarde		m/s2	2,8 3,7	2,9 3,0
Onzekerheid K		m/s2	0,8 0,9	0,8 0,8
Geluidsdrukniveau LpA		dB(A)	69	74	74	76
Onzekerheid KpA		dB	(	A	)	3
Geluidsvermogensniveau LWA+ onzekerheid KWA		dB(A)	86	91	91	93

Uitzondering volgens verordening (EU) 2019/1781 bijlage I punt 2 (12): j)
Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Product: Hogedrukreiniger

Type: 1.367-xxx

Relevante EU-richtlijnen

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Toegepaste bepaling(en)

(EU) 2019/1781

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Toegepaste nationale normen

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

HD 10/21-4 S Classic

Gemeten: 84

Gegarandeerd: 86

HD 13/18-4 S Classic

Gemeten: 89

Gegarandeerd: 91

HD 10/25-4 S Classic

Gemeten: 89

Gegarandeerd: 91

HD 17/15-4 S Classic

Gemeten: 91

Gegarandeerd: 93

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Piemērotie saskaņotie standarti

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008
