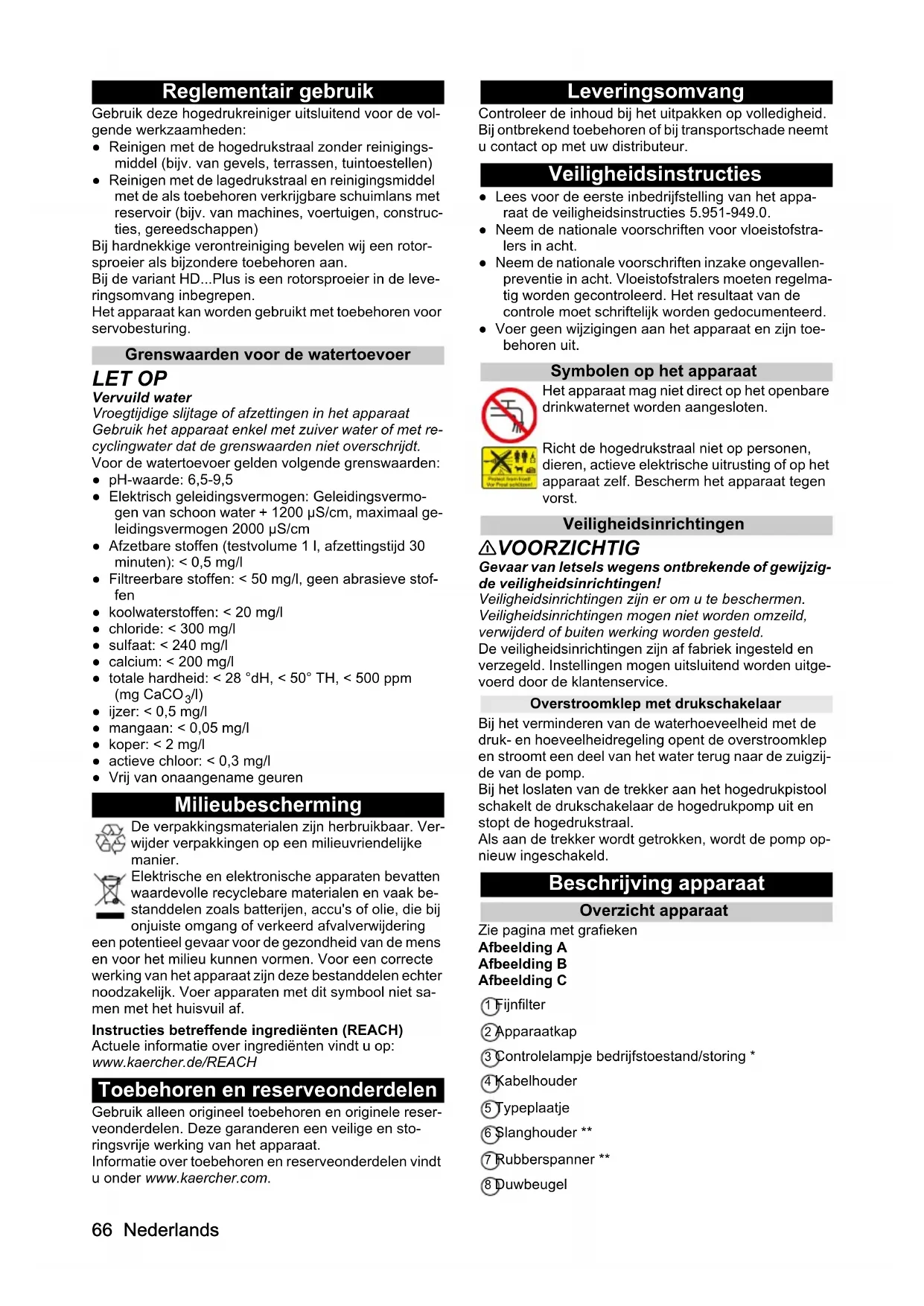

• Reglementair gebruik p. 66
• Milieubescherming p. 66
• Toebehoren en reserveonderdelen p. 66
• Leveringsomvang p. 66
• Veiligheidsinstructies p. 66
• Beschrijving apparaat p. 66
• Montage p. 67
• Elektrische aansluiting p. 67
• Wateraansluiting p. 67
• Bediening p. 68
• Handmatige slangtrommel p. 68
• Automatische slangtrommel p. 68
• Werking p. 68
• Vervoer p. 69
• Opslag p. 70
• Onderhoud p. 70
• Hulp bij storingen p. 71
• Garantie p. 72
• EU-conformiteitsverklaring p. 72
• Technische gegevens Nederlands Reglementair gebruik Gebruik deze hogedrukreiniger uitsluitend voor de vol- gende werkzaamheden: ● Reinigen met de hogedrukstraal zonder reinigings- middel (bijv. van gevels, terrassen, tuintoestellen) ● Reinigen met de lagedrukstraal en reinigingsmiddel met de als toebehoren verkrijgbare schuimlans met reservoir (bijv. van machines, voertuigen, construc- ties, gereedschappen) Bij hardnekkige verontreiniging bevelen wij een rotor- sproeier als bijzondere toebehoren aan. Bij de variant HD Plus is een rotorsproeier in de leve- ringsomvang inbegrepen. Het apparaat kan worden gebruikt met toebehoren voor servobesturing. Grenswaarden voor de watertoevoer LET OP Vervuild water Vroegtijdige slijtage of afzettingen in het apparaat Gebruik het apparaat enkel met zuiver water of met re- cyclingwater dat de grenswaarden niet overschrijdt. Voor de watertoevoer gelden volgende grenswaarden: ● pH-waarde: 6,5-9,5 ● Elektrisch geleidingsvermogen: Geleidingsvermo- gen van schoon water + 1200 µS/cm, maximaal ge- leidingsvermogen 2000 µS/cm ● Afzetbare stoffen (testvolume 1 l, afzettingstijd 30 minuten): < 0,5 mg/l ● Filtreerbare stoffen: < 50 mg/l, geen abrasieve stof- fen ● koolwaterstoffen: < 20 mg/l ● chloride: < 300 mg/l ● sulfaat: < 240 mg/l ● calcium: < 200 mg/l ● totale hardheid: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO p. 7366

/l) ● ijzer: < 0,5 mg/l ● mangaan: < 0,05 mg/l ● koper: < 2 mg/l ● actieve chloor: < 0,3 mg/l ● Vrij van onaangename geuren Milieubescherming De verpakkingsmaterialen zijn herbruikbaar. Ver- wijder verpakkingen op een milieuvriendelijke manier. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak be- standdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd afvalverwijdering een potentieel gevaar voor de gezondheid van de mens en voor het milieu kunnen vormen. Voor een correcte werking van het apparaat zijn deze bestanddelen echter noodzakelijk. Voer apparaten met dit symbool niet sa- men met het huisvuil af. Instructies betreffende ingrediënten (REACH) Actuele informatie over ingrediënten vindt u op: www.kaercher.de/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com. Leveringsomvang Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur. Veiligheidsinstructies ● Lees voor de eerste inbedrijfstelling van het appa- raat de veiligheidsinstructies 5.951-949.0. ● Neem de nationale voorschriften voor vloeistofstra- lers in acht. ● Neem de nationale voorschriften inzake ongevallen- preventie in acht. Vloeistofstralers moeten regelma- tig worden gecontroleerd. Het resultaat van de controle moet schriftelijk worden gedocumenteerd. ● Voer geen wijzigingen aan het apparaat en zijn toe- behoren uit. Symbolen op het apparaat Het apparaat mag niet direct op het openbare drinkwaternet worden aangesloten. Richt de hogedrukstraal niet op personen, dieren, actieve elektrische uitrusting of op het apparaat zelf. Bescherm het apparaat tegen vorst. Veiligheidsinrichtingen 몇 VOORZICHTIG Gevaar van letsels wegens ontbrekende of gewijzig- de veiligheidsinrichtingen! Veiligheidsinrichtingen zijn er om u te beschermen. Veiligheidsinrichtingen mogen niet worden omzeild, verwijderd of buiten werking worden gesteld. De veiligheidsinrichtingen zijn af fabriek ingesteld en verzegeld. Instellingen mogen uitsluitend worden uitge- voerd door de klantenservice. Overstroomklep met drukschakelaar Bij het verminderen van de waterhoeveelheid met de druk- en hoeveelheidregeling opent de overstroomklep en stroomt een deel van het water terug naar de zuigzij- de van de pomp. Bij het loslaten van de trekker aan het hogedrukpistool schakelt de drukschakelaar de hogedrukpomp uit en stopt de hogedrukstraal. Als aan de trekker wordt getrokken, wordt de pomp op- nieuw ingeschakeld. Beschrijving apparaat Overzicht apparaat Zie pagina met grafieken Afbeelding A Afbeelding B Afbeelding C 1 Fijnfilter 2 Apparaatkap 3 Controlelampje bedrijfstoestand/storing * 4 Kabelhouder 5 Typeplaatje 6 Slanghouder ** 7 Rubberspanner ** 8 DuwbeugelNederlands 67

9 Vibrasoft rotorsproeier ***** 10 Wartelmoer 11 Hogedruksproeier 12 Straalbuis EASY!Lock 13 Druk-/hoeveelheidsregeling 14 Hogedrukpistool EASY!Force 15 Beveiligingspal 16 Triggerhendel 17 Veiligheidshendel 18 Hogedrukslang EASY!Lock 19 Slangtrommel **** 20 Straalbuishouder 21 Bevestigingsschroef voor apparaatkap 22 Opbergvak voor toebehoren 23 Apparaatschakelaar 24 Oliepeilindicatie 25 Hogedrukaansluiting EASY!Lock ** 26 Sproeierhouder 27 Wateraansluiting 28 Krukhendel handmatige slangtrommel ***

• alleen voor HD 10/25 en HD 13/18 ** alleen voor S-versie *** alleen voor SX-versie **** alleen voor SX/SXA-versie ***** alleen voor Plus-versie Montage Ontluchting van het oliereservoir activeren

1. De bevestigingsschroef van de apparaatkap eruit

2. De apparaatkap verwijderen.

3. De punt van de oliereservoirdop afknippen, zodat er

een kleine opening ontstaat. Afbeelding D 1 Dop 2 Oliereservoir

1. Het apparaat op een vlakke ondergrond neerzetten.

2. Het oliepeil moet tussen de markeringen "MIN" en

"MAX" van de oliepeilindicator staan. Kabelhouder draaien Indien nodig kunnen de kabelhouders worden gedraaid.

1. De schroef ongeveer 4 omwentelingen losdraaien.

Afbeelding E 1 Schroef 2 Kabelhouder

2. Trek de kabelhouder eruit trekken en in de gewens-

3. De kabelhouder in de richting van het apparaat du-

wen, zodat hij in de vergrendeling vastklikt.

4. De schroef vastdraaien.

Toebehoren monteren Instructie Het EASY!Lock-systeem verbindt componenten door een snelschroefdraad met slechts een omwenteling snel en veilig.

1. De hogedruksproeier op de straalbuis steken.

2. De wartelmoer monteren en handvast aantrekken

3. De straalbuis met de hogedrukpistool verbinden en

handvast aantrekken (EASY!Lock). Afbeelding F Bij apparaten zonder slangtrommel:

4. De hogedrukslang met de hogedrukpistool en de

hogedrukaansluiting van het apparaat verbinden en handvast aantrekken (EASY!Lock) Bij apparaten met slangtrommel:

5. De hogedrukslang op het hogedrukpistool aanslui-

ten en met de hand vastdraaien (EASY!Lock). Elektrische aansluiting GEVAAR Gevaar voor letsel door elektrische schok Verbind het apparaat met een stekker met het elektri- sche net. Een niet-loskoppelbare aansluiting op het stroomnet is verboden. De stekker dient voor het los- koppelen van het net. Sluit het apparaat alleen op wisselstroom aan. Gebruik een verlengsnoer met voldoende doorsnede (zie "Technische gegevens"). Wikkel het verlengsnoer volledig af van de kabeltrom- mel.

1. Het netsnoer afwikkelen en op de grond neerleg-

2. De netstekker in het stopcontact steken.

Wateraansluiting Aansluiting aan een waterleiding 몇 WAARSCHUWING Terugstroom van vervuild water in het drinkwater- net Gezondheidsrisico Neem de voorschriften van uw waterbedrijf in acht. Overeenkomstig de voorschriften mag het apparaat nooit zonder systeemscheider op het drinkwaternet worden gebruikt. Gebruik een systeemscheider van KÄ- RCHER of een andere systeemscheider conform EN 12729 Type BA. Water dat door een systeemscheider stroomt, geldt niet meer als drinkwater. Sluit de systeemscheider steeds aan op de watertoevoer, nooit direct op de wateraansluiting van het apparaat.

1. De watertoevoer controleren op toevoerdruk, aan-

voertemperatuur en toevoerdebiet (zie hoofdstuk Technische gegevens).

2. De systeemscheider en de wateraansluiting van het

apparaat met een watertoevoerslang verbinden (vereisten aan de watertoevoerslang zie hoofdstuk Technische gegevens).

3. De watertoevoer openen.

Water uit reservoir aanzuigen

1. De zuigslang met de filter aan de wateraansluiting

schroeven (bestelnummer van het filter zie hoofd- stuk Technische gegevens).68 Nederlands

2. Het apparaat ontluchten (zie hoofdstuk Apparaat

ontluchten). Apparaat ontluchten

1. De hogedruksproeier van de straalbuis schroeven.

2. Het apparaat laten lopen tot het water er zonder bel-

3. Bij ontluchtingsproblemen het apparaat 10 secon-

den laten lopen, dan uitschakelen. Het proces meer- maals herhalen.

4. Het apparaat uitschakelen.

5. De hogedruksproeier op de straalbuis schroeven.

Bediening GEVAAR Gevaar voor letsel De hogedrukstraal kan letsels veroorzaken. Bevestig de trekker en de veiligheidshendel nooit in ge- activeerde positie. Gebruik het hogedrukpistool niet als de veiligheidshen- del beschadigd is. Als de veiligheidshendel defect is, neem dan contact op met de klantenservice. Plaats voor alle werkzaamheden aan het apparaat de veiligheidsgrendel van het hogedrukpistool naar voren. Gebruik het apparaat nooit zonder gemonteerde straal- buis. Controleer of de straalbuis goed vastzit. De straal- buis moet met de hand worden vastgedraaid. Houd de hogedrukpistool en de straalbuis met beide handen vast. Controleer apparaat, toebehoren, toevoerleidingen en aansluitingen op beschadigingen. Gebruik het apparaat alleen in perfecte toestand. Handmatige slangtrommel Het apparaat is uitgerust met een handmatige slang- trommel (HD 9/20-4 SX Plus en HD10/21-4 SX Plus). Slang afrollen

Automatische slangtrommel Het apparaat is uitgerust met een automatische slang- trommel (apparaatvarianten HD...SXA). Slang afwikkelen

1. Trek de slang eruit.

2. Bij het ontlasten wordt de slangtrommel vergren-

deld. Slang opwikkelen GEVAAR Gevaar voor letsel Als de hogedrukslang tijdens het opwikkelen wordt los- gelaten, kan hij ongecontroleerde bewegingen maken en tegen voorwerpen stoten en rondslingeren. Houd de hogedrukslang tijdens het opwikkelen goed vast en begeleid de slang tijdens het opwikkelen. Niet in de slangtrommel grijpen.

1. De slang kort eruit trekken en vervolgens ontlasten.

De slangtrommel rolt de slang automatisch op.

2. Tijdens het opwikkelen de wikkelsnelheid regelen

door de slang te leiden. Werking Hogedrukpistool openen/sluiten

1. De veiligheidshendel en de trekker bedienen.

De hogedrukpistool wordt geopend.

2. De veiligheidshendel en de trekker loslaten.

De hogedrukpistool wordt gesloten. Werking met hoge druk Instructie Het apparaat is uitgerust met een drukschakelaar. De motor start enkel als het hogedrukpistool geopend is.

1. Bij apparaten met een slangtrommel: De hoge-

drukslang helemaal van de slangtrommel afrollen.

2. De apparaatschakelaar op “I” zetten.

Bij HD 10/25...en 13/18...: Het controlelampje brandt groen.

3. Het hogedrukpistool ontgrendelen; hiervoor de vei-

ligheidsgrendel naar achteren schuiven.

4. De hogedrukpistool openen.

GEVAAR Gevaar voor letsel De waterstraal die uit de druk-/volumeregeling komt, kan verwondingen veroorzaken. Zorg ervoor dat de verbinding tussen de druk-/stroom- regeling en de stalen buis niet losraakt.

5. Stel de werkdruk en de hoeveelheid water in door

verdraaien van de druk- en hoeveelheidsregeling. Instructie Bij het laagste volume zorgt de afvalwarmte van de mo- tor voor een waterverwarming van ca. 15 °C. Gebruik met reinigingsmiddel 몇 WAARSCHUWING Verkeerde omgang met reinigingsmiddelen Gezondheidsrisico Neem de veiligheidsinstructies op het reinigingsmiddel in acht. LET OP Ongeschikte reinigingsmiddelen Beschadiging van het apparaat en van de te reinigen objecten Gebruik alleen door KÄRCHER goedgekeurde reini- gingsmiddelen. Neem de aanbevolen dosering en de instructies bij het reinigingsmiddel in acht. Gebruik niet te veel reinigingsmiddelen om het milieu niet overmatig te belasten. Instructie KÄRCHER-reinigingsmiddelen garanderen een sto- ringsvrij gebruik. Vraag om advies of bestel onze cata- logus of de informatiebladen bij onze reinigingsmiddelen. Instructie Voor gebruik met reinigingsmiddel is een schuimlans met reservoir (optie) vereist.

1. Het reservoir losschroeven.

Afbeelding G 1 Reservoir 2 Schuimsproeier 3 HogedrukpistoolNederlands 69 4 Zuigslang 5 Set kappen Toevoeging van reinigingsmiddel: 3=hoog, 2=mid- del, 1=laag

2. De gewenste kap in de zuigslang steken.

3. Het reinigingsmiddel in het reservoir doen.

4. Het reservoir aan de schuimsproeier schroeven.

5. De straalbuis loskoppelen van het hogedrukpistool.

6. De bekerschuimlans op het hogedrukpistool aan-

brengen en met de hand vastdraaien.

1. Het reinigingsmiddel spaarzaam op het droge op-

pervlak sproeien en laten inwerken (niet laten op- drogen).

2. Het losgeweekte vuil met de hogedrukstraal weg-

spoelen. Na gebruik met reinigingsmiddel De bekerschuimlans moet na gebruik worden gespoeld om afzettingen van reinigingsmiddel te voorkomen.

1. Het reservoir losschroeven.

2. Het resterende reinigingsmiddel weer in de leve-

ringsverpakking gieten.

3. Het reservoir met helder water vullen.

4. Het reservoir aan de bekerschuimlans schroeven.

5. De bekerschuimlans ca. 1 minuut lang gebruiken

om resten reinigingsmiddel uit te spoelen.

6. Het reservoir legen.

1. De hogedrukpistool sluiten.

Het apparaat schakelt uit.

2. De veiligheidsgrendel naar voren duwen.

De hogedrukpistool is beveiligd. Gebruik verderzetten

1. De veiligheidsgrendel naar achteren duwen.

De hogedrukpistool is ontgrendeld.

2. De hogedrukpistool openen.

Het apparaat schakelt in. Stand-bytijd Alleen de versies HD 10/25... en HD 13/18... zijn uitge- rust met deze functie. Binnen de stand-bytijd start het apparaat wanneer het hogedrukpistool wordt geopend. Het controlelampje brandt groen. Als het hogedrukpistool gedurende 30 minuten gesloten blijft, eindigt de stand-bytijd. Het controlelampje knip- pert groen. Stand-bytijd resetten

1. De apparaatschakelaar op ‘0’ zetten.

2. Enkele seconden wachten.

3. De apparaatschakelaar op “I” zetten.

Het apparaat eenheid kan door de klantenservice op continu gebruik worden omgeschakeld. Werking beëindigen 몇 WAARSCHUWING Verbrandingsgevaar Het restwater in het uitgeschakelde apparaat kan warm worden. Wanneer u de slang van de watertoevoer ver- wijdert, kan het verwarmde water eruit spatten en brandwonden veroorzaken. Verwijder de watertoevoerslang pas nadat het apparaat is afgekoeld.

1. De watertoevoer sluiten.

2. De hogedrukpistool openen.

3. De apparaatschakelaar op "I" zetten en het appa-

raat 5 tot 10 s laten draaien.

4. De hogedrukpistool sluiten.

5. De apparaatschakelaar op ‘0’ zetten.

6. De netstekker met droge handen uit het stopcontact

7. De watertoevoer verwijderen.

8. De hogedrukpistool openen tot het apparaat dru-

9. De veiligheidsgrendel naar voren duwen.

De hogedrukpistool is beveiligd. Vervoer 몇 VOORZICHTIG Niet-naleving van het gewicht Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht. LET OP Ondeskundig transport Beschadigingsgevaar Bescherm de trekker van het hogedrukpistool tegen be- schadiging. Apparaat in voertuigen vervoeren: het apparaat vol- gens de geldende richtlijnen tegen het wegglijden en kantelen beveiligen. Apparaat over langere afstanden vervoeren: Het ap- paraat met de duwbeugel trekken of schuiven. Kraantransport GEVAAR Gevaar van letsel Een apparaat dat op onjuiste wijze met de kraan wordt vervoerd, kan vallen en letsel veroorzaken. Neem de plaatselijke voorschriften inzake ongevallen- preventie en de veiligheidsvoorschriften in acht. Het apparaat mag alleen door personen met de kraan worden vervoerd die over de bediening van de kraan zijn geïnstrueerd. Controleer de takel voor elk kraantransport op bescha- diging. Controleer het apparaat voordat het met de kraan wordt vervoerd op beschadigingen. Til het apparaat alleen op zoals beschreven aan het eind van het hoofdstuk. Bevestig de hijs- en hefinrichting niet aan de duwbeugel van het apparaat. Gebruik geen aanslagkettingen. Beveilig de hijsinrichting, zodat de last niet per ongeluk los kan raken. Verwijder voor het kraantransport de straalbuis met het hogedrukpistool, de sproeiers en de andere losse voor- werpen. Vervoer tijdens het hijsen geen voorwerpen op het ap- paraat. Ga niet onder de last staan. Let erop dat zich in de gevarenzone van de kraan geen personen bevinden. Laat het apparaat niet zonder toezicht aan de kraan hangen.70 Nederlands

1. Bevestig de hijsinrichting aan het apparaat.

Afbeelding H Afbeelding I Afbeelding J Opslag 몇 VOORZICHTIG Niet-naleving van het gewicht Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht. Het apparaat alleen in binnenruimtes opslaan. Apparaat opbergen

1. De straalbuis met hogedrukpistool in de sproeier-

houder plaatsen en in de straalbuishouder vastklik- ken.

2. Wikkel het netsnoer rond de kabelhouder en zet het

vast met de kabelklem.

3. De hogedrukslang opwikkelen:

a S-versie: De hogedrukslang opwikkelen, over de slanghouder plaatsen en met de rubberspanner vastmaken. b Versie SX/SXA: De hogedrukslang op de slang- trommel wikkelen. Vorstbescherming LET OP Vorst kan het apparaat onherstelbaar beschadigen als het water niet volledig is afgetapt. Bewaar het apparaat op een vorstvrije plaats. Als vorstvrij opbergen niet mogelijk is:

2. In de handel verkrijgbaar vorstbeschermingsmiddel

door het apparaat pompen.

3. Apparaat maximaal 1 minuut laten lopen, tot de

pomp en de leidingen leeg zijn. Instructie In de handel verkrijgbaar vorstbeschermingsmiddel voor motorvoertuigen op glycolbasis gebruiken. De in- structies van de fabrikant van het vorstbeschermings- middel in acht nemen. Onderhoud GEVAAR Per ongeluk opstartend apparaat Verwondingsgevaar, elektrische schok Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit. Instructie Afgewerkte olie mag alleen op de daardoor bestemde verzamelpunten worden afgevoerd. Geef afgewerkte olie daar af. Verontreinigen van het milieu met afge- werkte olie is strafbaar. Veiligheidsinspectie/onderhoudscontract Met uw dealer kunt u een regelmatige veiligheidsin- spectie vastleggen of een onderhoudscontract afslui- ten. Vraag hierover advies. Onderhoudsintervallen Voor elk gebruik Het netsnoer op schade controleren. Een beschadigde kabel onmiddellijk door de geau- toriseerde klantenservice of een elektricien laten vervangen. De hogedrukslang op beschadiging controleren. Een beschadigde hogedrukslang onmiddellijk ver- vangen. Het apparaat op dichtheid controleren. 3 druppels water per minuut zijn toegestaan. Bij gro- tere lekkage contact opnemen met de klantenser- vice. Wekelijks Het oliepeil controleren. Bij melkachtige olie (water in de olie) onmiddellijk de klantenservice opzoeken. Maak het fijnfilter schoon. Afbeelding K 1 Filteromhulsel 2 Fijnfilter 3 O-ring 4 Handgreep, uitklapbaar 5 Aansluitstuk 6 Wartelmoer a De wartelmoer eraf schroeven. b Het aansluitstuk eruit trekken. c Het fijnfilter aan de uitklapbare handgreep uit het filteromhulsel trekken. d Het fijnfilter afspoelen met helder water of uitbla- zen met perslucht. e De O-ring op het fijnfilter controleren en indien nodig vervangen. f Het fijnfilter in de filteromhulsel steken. g De O-ring op het aansluitstuk controleren en in- dien nodig vervangen. h De aansluitstukken aanbrengen. i De wartelmoer erop schroeven en handvast aan- trekken. Om de 500 bedrijfsuren, minstens jaarlijks Het onderhoud van het apparaat door de klanten- service laten uitvoeren. De olie in de hogedrukpomp verversen: a Het apparaat achterover kantelen en neerleggen. b Een opvangbak voor de oude olie onder de af- voer plaatsen. Afbeelding L 1 Klem 2 O-ring 3 Stoppen 4 Afvoer c De klem er naar beneden uit trekken. d De stop eruit trekken. e De olie in een opvangbak laten afvloeien. f De O-ring op de stop controleren en indien nodig vervangen. g De stop terugplaatsen en met de klem vastzet- ten. h De olie die eventueel in de afvoer is achtergeble- ven, wegvegen. i Zet het apparaat rechtop. j De bevestigingsschroef van de apparaatkap eruit draaien. k De apparaatkap verwijderen. l Het deksel van het oliereservoir nemen. Afbeelding D 1 DekselNederlands 71 2 Oliereservoir m Langzaam nieuwe olie bijvullen, zodat luchtbel- len kunnen ontsnappen. Oliehoeveelheid en oliesoort, zie “Technische gegevens”. n Het deksel van het oliereservoir terugplaatsen. o De apparaatkap terugplaatsen en vastzetten. p Het apparaat 5 minuten laten draaien en vervol- gens het oliepeil opnieuw controleren. Onderhoudswerkzaamheden De hogedrukslang vervangen in het geval van een automatische slangtrommel 몇 WAARSCHUWING Gevaar van letsel De slangtrommel kan bij het loskomen van de gren- delstand onverwachts zeer snel draaien. Volg de volgende stappen nauwgezet en bevestig de slangtrommel zoals beschreven. Instructie Alleen hogedrukslangen in de "Ultra Guard" uitvoering zijn geschikt voor dit apparaat.

1. Het deksel van de slangtrommel met een schroe-

vendraaier optillen. Afbeelding M 1 Deksel

2. De hogedrukslang helemaal van de slangtrommel

3. Steek een inbussleutel (SW 10) door de zeskantige

opening in de behuizing. Steek de sleutel er zo ver in totdat de slangtrommel geblokkeerd is. Afbeelding N 1 Opening, zeshoekig Afbeelding O 1 Inbussleutel SW 10

4. 2 schroeven uitschroeven.

Afbeelding P 1 Slangstopper 2 Hogedrukslang 3 Schroef

5. De slangstopper van de hogedrukslang afhalen.

6. De borghaak eruit trekken.

Afbeelding Q 1 Slangaansluiting 2 Onderlegringen 3 Hogedrukslang 4 Borghaak

7. De hogedrukslang uit de slangaansluiting trekken.

8. Een nieuwe hogedrukslang door de slanggelei-

dingsrollen leiden en in de slangaansluiting steken. Let op de draairichting van de slangtrommel. Afbeelding R 1 Slanggeleidingsrol

9. De borghaak in de slangaansluiting steken.

10. Controleer of alle onderlegringen zich achter de

11. De slangstopper aan het andere einde van de hoge-

drukslang aanbrengen. Afstand tot het slangeinde ongeveer 1 m (tot het hogedrukpistool).

12. Het apparaat op de water- en stroomvoorziening

aansluiten en in werking stellen en de aansluiting op dichtheid controleren.

13. De slang spannen en op spanning houden. Terwijl

de slang strak staat, trekt u de inbussleutel eruit.

14. Ontgrendel de slangtrommel door aan de hoge-

drukslang te trekken en laat de hogedrukslang lang- zaam oprollen. Controleer de oprolsnelheid door de slang vast te houden.

15. Plaats het deksel terug.

De hogedrukslang vervangen in het geval van een handmatige slangtrommel

1. De hogedrukslang volledig van de slangtrommel af-

rollen. Afbeelding S

2. De bevestigingsklem voor de hogedrukslag eruit

slangtrommel schuiven en hem vastzetten met de bevestigingsklem. Hulp bij storingen GEVAAR Per ongeluk opstartend apparaat, contact van stroomvoerende delen Verwondingsgevaar, elektrische schok Schakel vóór werkzaamheden aan het apparaat het ap- paraat uit. Trek de netstekker eruit. Laat alle controles en werkzaamheden aan elektrische delen door deskundig personeel uitvoeren. Neem bij storingen die niet in dit hoofdstuk worden ver- meld contact op met een bevoegde klantenservice. Controlelampje Instructie Deze functie is alleen beschikbaar voor HD 10/25... en HD 13/18... . Het controlelampje geeft de bedrijfstoestanden (groen) en fouten (rood) aan. Het controlelampje resetten

1. De apparaatschakelaar op ‘0’ zetten.

2. Enkele seconden wachten.

3. De apparaatschakelaar op “I” zetten.

Bedrijfstoestandsindicatie Brandt continu groen Het apparaat is bedrijfsgereed. 1 keer groen knipperen De bedrijfsgereedheid komt na 30 minuten continu ge- bruik te vervallen en het apparaat wordt uitgeschakeld (veiligheid bij gebarsten hogedrukslang). De stand-bytijd opnieuw starten:

1. De apparaatschakelaar op ‘0’ zetten.

2. Enkele seconden wachten.

3. De apparaatschakelaar op “I” zetten.

Storingsindicatie 1 keer rood knipperen De hogedrukzijde lekt.

1. Controleer de hogedrukslang, slangverbindingen en

hogedrukpistool op lekkage. 2 keer rood knipperen De motor is te heet.

1. De apparaatschakelaar op ‘0’ zetten.72 Nederlands

2. Het apparaat laten afkoelen.

3. De apparaatschakelaar op “I” zetten.

Instructie Als deze storing zich herhaaldelijk voordoet, controleer dan de sproeier, de watertoevoertemperatuur, de omge- vingstemperatuur en de netspanning. 3 keer rood knipperen Er is een fout opgetreden in de spanningsvoorziening.

1. Controleer de spanningaansluiting en de netzeke-

ringen. 4 keer rood knipperen Het stroomverbruik is te hoog.

1. Neem contact op met de klantenservice.

Storingen zonder indicatie Het apparaat kan niet gestart worden

1. Wanneer het controlelampje groen knippert:

a De apparaatschakelaar op ‘0’ zetten. b De apparaatschakelaar op “I” zetten.

2. De motor laten afkoelen:

a De apparaatschakelaar op ‘0’ zetten. b Het apparaat laten afkoelen. c De apparaatschakelaar op “I” zetten.

3. Het netsnoer op schade controleren.

4. De netspanning controleren.

5. Neem bij een elektrisch defect contact op met de

klantenservice. Het apparaat bereikt niet de vereiste druk

1. Controleren of de hogedruksproeier de juiste maat

heeft (zie hoofdstuk "Technische gegevens").

2. Sproeier reinigen of vernieuwen.

3. Het apparaat ontluchten (zie hoofdstuk "Wateraan-

sluiting/Apparaat ontluchten").

4. Het fijnfilter reinigen, indien nodig vernieuwen (zie

hoofdstuk "Verzorging en Onderhoud/Wekelijks").

5. Watertoevoerhoeveelheid controleren (voor de ver-

eiste hoeveelheid zie hoofdstuk "Technische gege- vens").

6. Neem indien nodig contact op met de klantenser-

vice. De pomp is ondicht. Tot 3 druppels wateruitlaat per minuut zijn toegestaan. Bij grotere ondichtheid van het apparaat door de klantenservice laten controleren. De pomp klopt

1. Watertoevoerhoeveelheid controleren (voor de ver-

eiste hoeveelheid zie hoofdstuk "Technische gege- vens").

2. Het apparaat ontluchten (zie hoofdstuk "Wateraan-

sluiting/Apparaat ontluchten").

3. Het fijnfilter reinigen, indien nodig vernieuwen (zie

hoofdstuk "Verzorging en Onderhoud/Wekelijks").

4. Neem indien nodig contact op met de klantenser-

vice. De toevoeging van reinigingsmiddel is te gering

1. Controleer of de gebruikte bekerschuimlans over-

eenkomt met het volume van het apparaat.

2. De beker van de bekerschuimlans navullen.

3. Een grotere kap op de zuigslang steken.

4. De zuigslang en de bekerschuimlans op afzettingen

van reinigingsmiddel controleren. Afzettingen met lauw water verwijderen.

5. Neem indien nodig contact op met de klantenser-

vice. De schuimvorming is te gering

1. Controleer of de gebruikte bekerschuimlans over-

eenkomt met het volume van het apparaat.

2. De zuigslang en de bekerschuimlans op afzettingen

van reinigingsmiddel controleren. Afzettingen met lauw water verwijderen.

3. Neem indien nodig contact op met de klantenser-

vice. Garantie In elk land gelden de garantievoorwaarden die door on- ze verantwoordelijke verkoopmaatschappij zijn uitgege- ven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een mate- riaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde ge- autoriseerde klantenservice. (adres zie achterzijde) Meer informatie over de garantie (indien beschikbaar) vindt u in het servicegedeelte van uw lokale Kärcher- website onder "Downloads". EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij- nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Hogedrukreiniger Type: 1.286-xxx.x Relevante EU-richtlijnen 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU 2009/125/EG Toegepaste bepaling(en) (EU) 2019/1781 Toegepaste geharmoniseerde normen EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 9/20-4 S HD 10/21-4 S EN 61000-3-11: 2020 HD 13/18-4 S HD 10/25-4 S EN 62233: 2008 Toegepaste nationale normen

Wateraansluiting Toevoerdruk (max.) MPa1111111 Toevoertemperatuur (max.) °C 60606060606060 Toevoerdebiet (min.) l/h 1100 1100 1100 1200 1200 1200 1200 Aanzuighoogte (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Minimumlengte watertoevoerslang m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Minimumdiameter watertoevoerslangin1111111 Zuigfilter bestelnummer 4.730-

Gegevens capaciteit apparaat Sproeiergrootte van de standaard- sproeier

Werkdruk water met standaard mondstuk MPa20202023232321 Bedrijfsoverdruk (max.) MPa 25 25 25 25 25 25 25 Opbrengst, water l/min 15 15 15 16,7 16,7 16,7 16,67 Reactiekracht van het hogedruk- pistool N 48494956565656 Afmetingen en gewichten Typisch bedrijfsgewicht kg 62,4 67,1 74 63,4 68,1 75 63,4 Lengte mm 607 607 607 607 607 607 607 Breedte mm 518 518 518 518 518 518 518 Hoogte mm 1063 1063 1063 1063 1063 1063 1063 Hoeveelheid olie l 1,0 1,0 1,0 1,0 1,0 1,0 1 Type olie Type SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 90 SAE 9074 Nederlands Berekende waarden conform EN 60335-2-79 Hand-arm-vibratiewaarde m/s

Wateraansluiting Toevoerdruk (max.) MPa1111111 Toevoertemperatuur (max.) °C 60606060606060 Toevoerdebiet (min.) l/h 1200 1200 1200 1200 1200 1500 1500 Aanzuighoogte (max.) m 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Minimumlengte watertoevoerslang m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 Minimumdiameter watertoevoerslangin1111111 Zuigfilter bestelnummer 4.730-

Gegevens capaciteit apparaat Sproeiergrootte van de standaard- sproeier
