GEBRUIKSAANWIJZING VideoFlex G4 Fix Laserliner

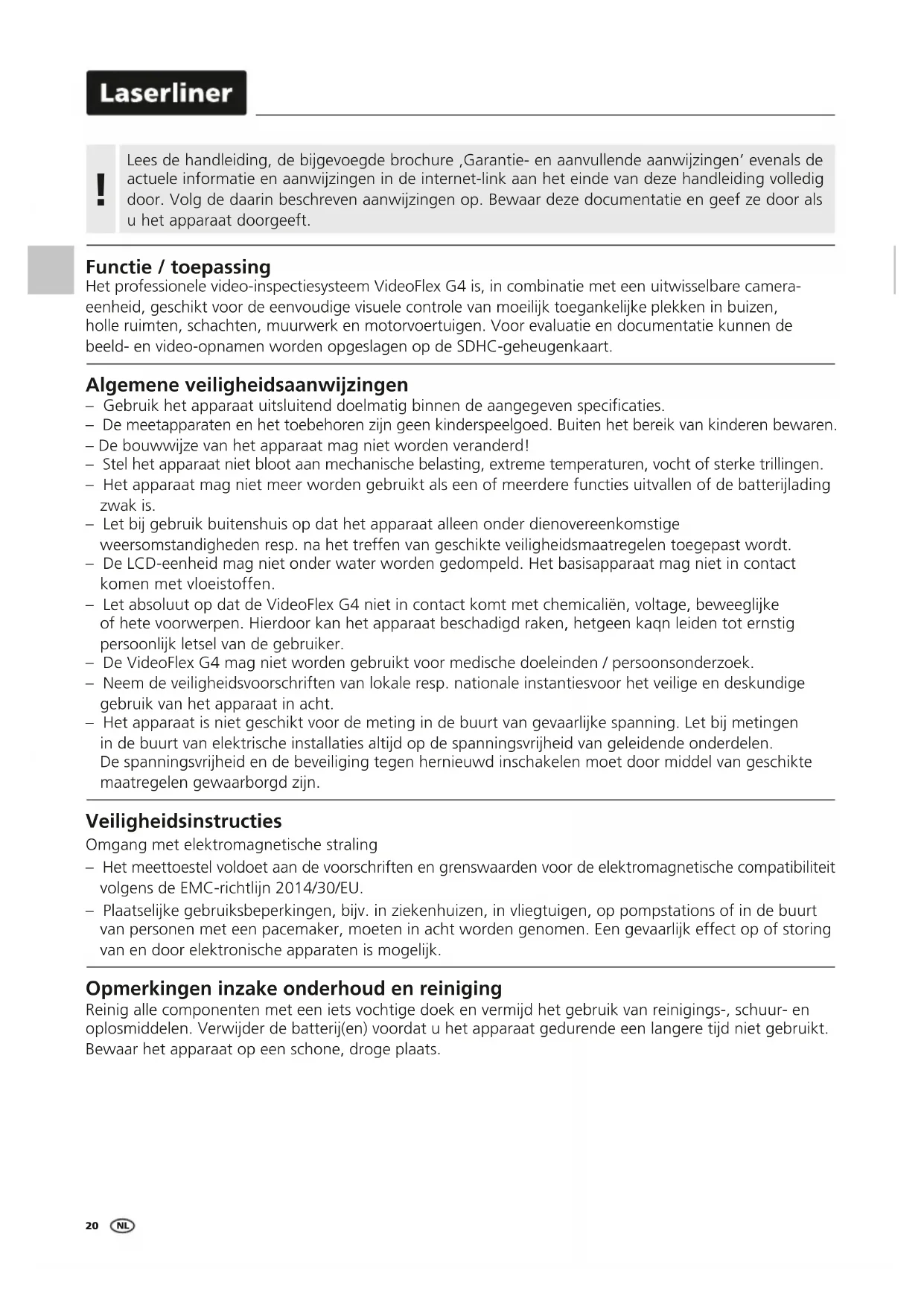

Lees de handleiding, de bijgevoegde brochure, Garantie- en aanvullende aanwijzingen' evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als u het apparaat doorgeeft.

Functie / toepassing

Het professionele video-inspectiesysteem VideoFlex G4 is, in combinatie met een uitwisselbare camera-eenheid, geschikt voor de eenvoudige visuele controle van moeilijk toegankelijke plekken in buizen, holle ruimten, schachten, muurwerk en motorvoertuigen. Voor evaluatie en documentatie kunnen de beeld- en video-opnamen worden opgeslagen op de SDHC-geheugenkaart.

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.
• De bouwwijze van het apparaat mag niet worden veranderd!
• Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading zwak is.
• Let bij gebruik buitenshuis op dat het apparaat alleen onder dienovereenkomstige weersomstandigheden resp. na het treffen van geschikte veiligheidsmaatregelen toegepast wordt.
• De LCD-eenheid mag niet onder water worden gedompeld. Het basisapparaat mag niet in contact komen met vloeistoffen.
• Let absoluut op dat de VideoFlex G4 niet in contact komt met chemicaliën, voltage, beweeglijke of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig persoonlijk letsel van de gebruiker.
• De VideoFlex G4 mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.
• Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht.
• Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen. De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

1 2 3

4 5 6 7 8 9

3

1 LC-display
2 ON/OFF
3 Directe toetsen
4 Interface USB type C
5 Video-uitgang
6 Steekplaats micro-SD-kaart
7 Stelwiel camera-eenheid
8 Accuvakje
9 Aansluiting camera-eenheid

a Rotatie 180 ° / Spiegeling / Opnames wissen
b Menubesturing / LED-verlichting –
c Menubesturing / + zoom
d Menubesturing / LED-verlichting +
e Mediagalerij

f Instellingsmodus / Annuleren
g Menubesturing / - zoom
h Ontspanner / Opname / Bevestigen
i Omschakeling beeld / video

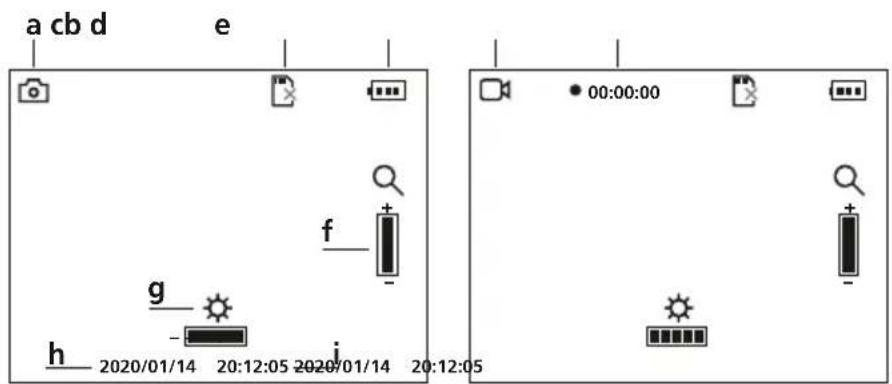

Opnamemodus beeld

a Opname beeld
b SD-kaart plaatsen
c Batterijstatus
d Opname video
e REC: opname loopt
f Zoom
g LED-verlichting
h Actuele datum
i Actuele tijd

Weergavemodus beeld

j Opname beeld
k Nummer van de opname
I Opname video
m Duur van de opname
n Play
o afgespeelde duur
p Pauze

Laserliner

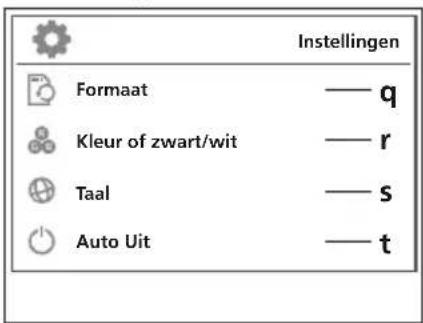

Instellingsmodus

Instellingen Formaat —— q Kleur of zwart/wit —— r Taal —— s Auto Uit —— t

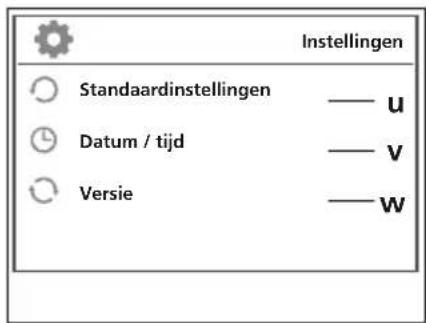

Instellingen Standaardinstellingen — u Datum / tijd — v Versie — w

q Gegevensdrager formatteren
r Kleurenmodus wisselen
s Taal wijzigen (EN, JP, FR, DE, IT, PT, NL, ES)
t Automatische uitschakeling
u Fabrieksinstelling
v Datum / tijd instellen
w Firmware-versie

Ingebruikname

1 Aansluiting flexibele slang

1. 2. 3.

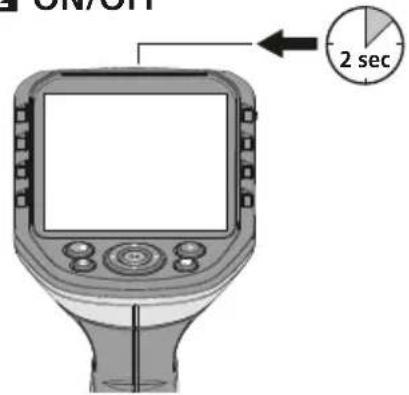

2 ON/OFF

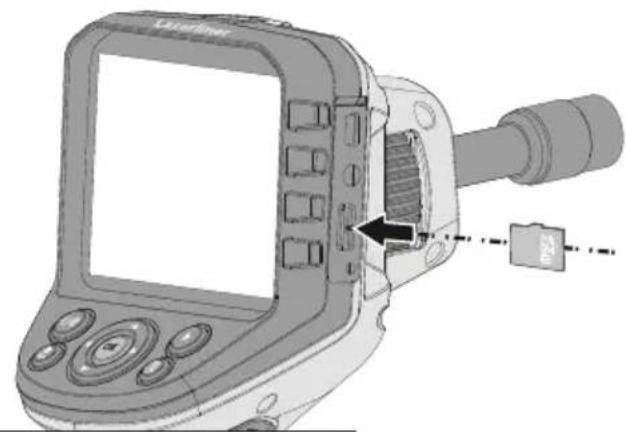

B Micro SD-kaart plaatsen

Om een micro SD-kaart te plaatsen opent u eerst de rubberen afdekking en plaatst dan de geheugenkaart volgens de afbeelding in de sleuf. Zonder geheugenmedium kunnen geen opnames worden gemaakt.

Alvorens de micro-SD kaart eruit te nemen moet het apparaat worden uitgeschakeld.

Druk meerdere malen op de ESC-toets om weer naar de opnamemodus te schakelen.

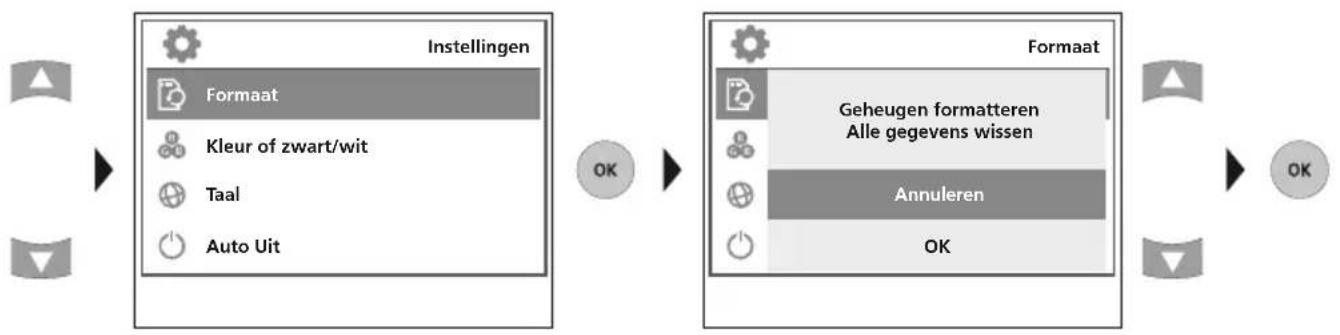

a. Gegevensdrager formatteren

Alle gegevens op de SD-kaart worden gewist. Dit proces kan niet ongedaan worden gemaakt. Er volgt geen verder verzoek om het wisproces te bevestigen.

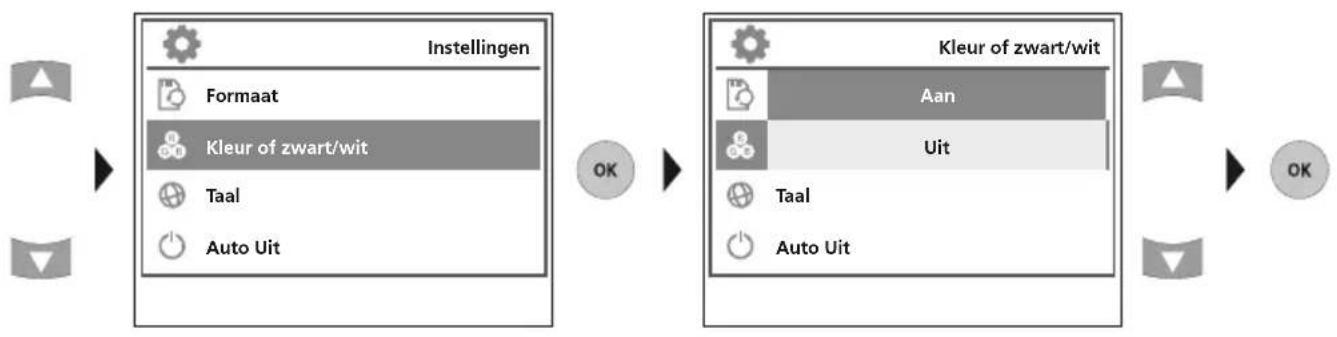

b. Kleurenmodus wisselen


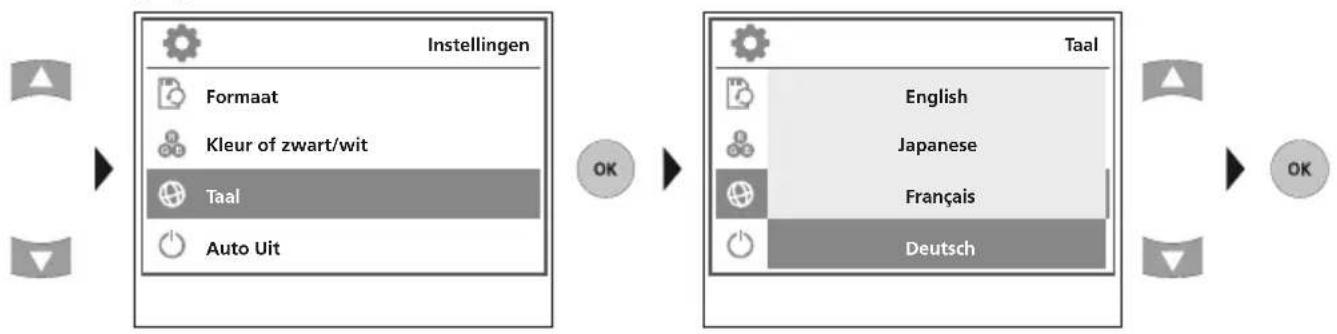

c. Taal wijzigen (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

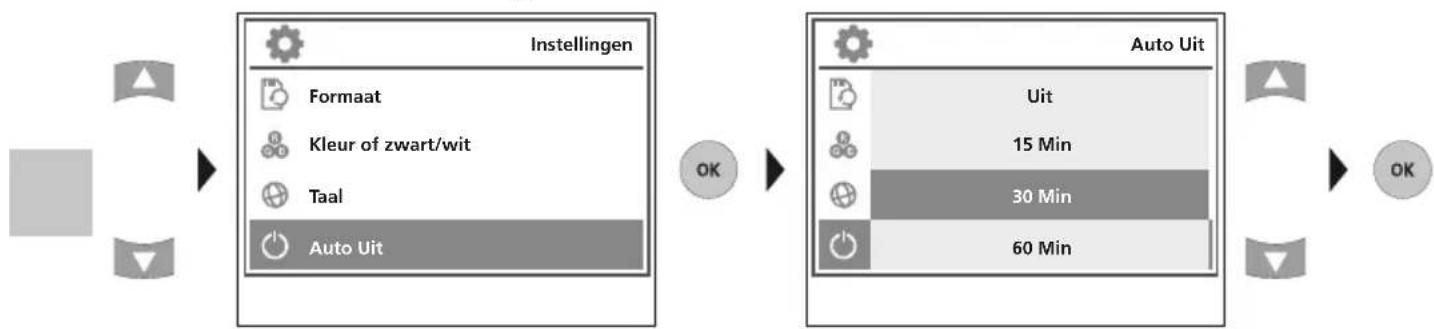

d. Automatische uitschakeling


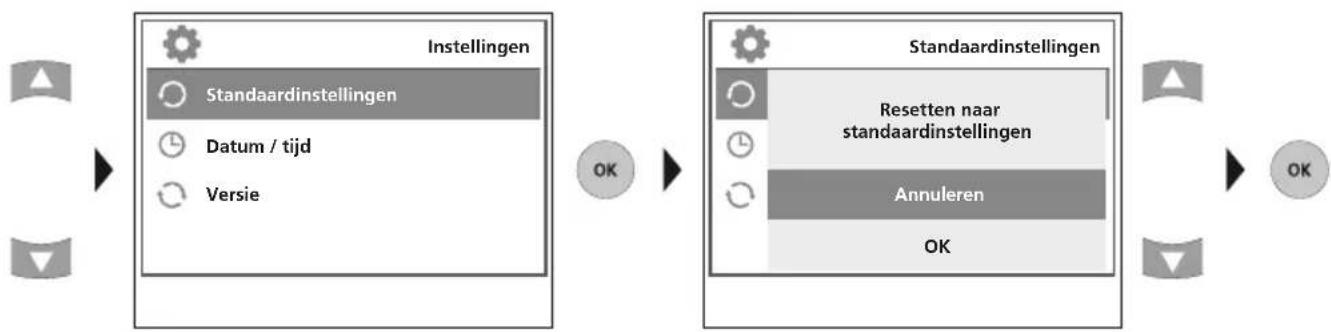

e. Fabrieksinstelling


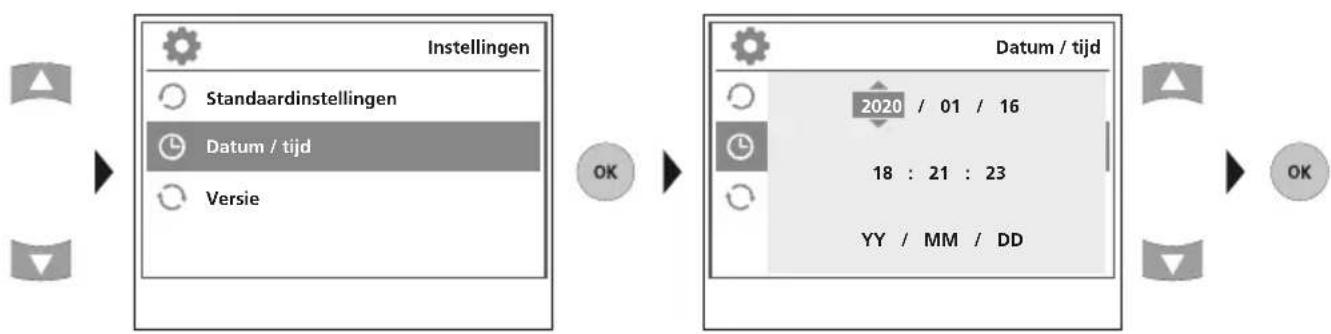

f. Datum / tijd instellen


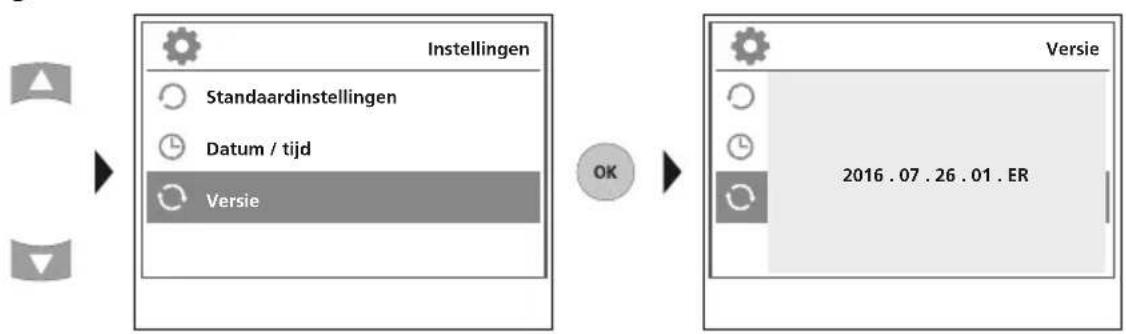

g. Firmware-versie

5 Opnamemodus

Richt de camerakop aan het uiteinde van de flexibele slang en beweeg hem vervolgens naar de gewenste positie. Schakel de LED-verlichting in geval van slechte lichtomstandigheden in. U kunt kleine objecten of objecten op afstand dichterbij halen (zoomen). Het beeld op de monitor kan met behulp van de beeldrotatie 180° worden gedraaid. Druk kort op de OK-toets om het beeld of de video-opname op te nemen en op de SD-kaart op te slaan. Druk opnieuw op de toets om de opname te stoppen.

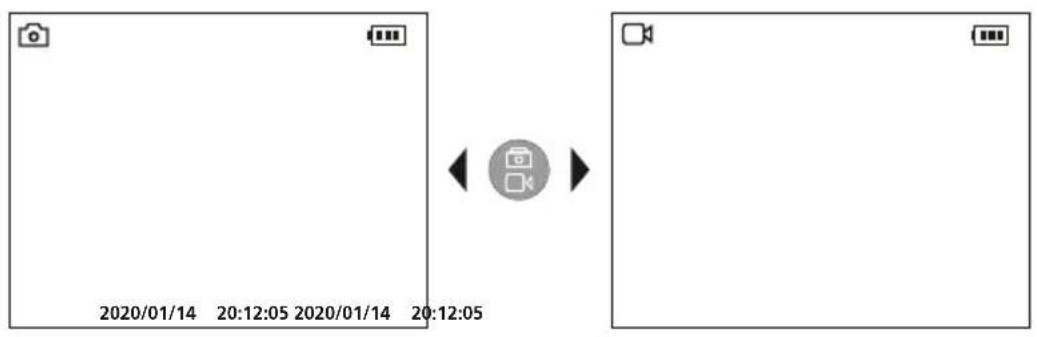

a. Omschakeling opname beeld / video

d. Beeldrotatie / Spiegeling

Van het uitgangsbeeld

1x = horizontale spiegeling

2x = Draaiing 180°

3x = verticale spiegeling

4x = Uitgangsbeeld

e. Beeld opnemen

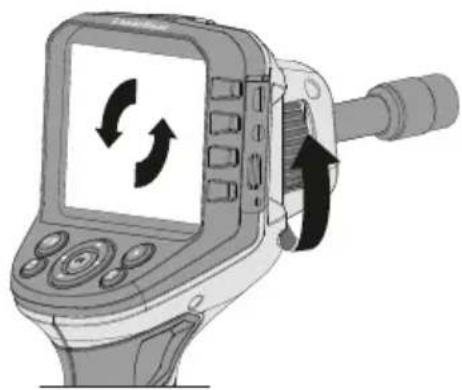

6 Handmatige beelduitlijning

met vaste camera-eenheid met flexibele camera-eenheid

Weergave van foto- / video-opnames

Druk op de toets ,e' om de mediagalerij op te roepen. Bevestig met ,OK' om het geselecteerde beeld of de video op het volledige beeldscherm weer te geven. Met behulp van de pijltoetsen kunt u in de mediagalerij en in de volledige beeldschermweergave navigeren. Door indrukken van toets ,f' wordt de weergavemodus gesloten.

a. Navigeren

1 -1 + 1 2 3

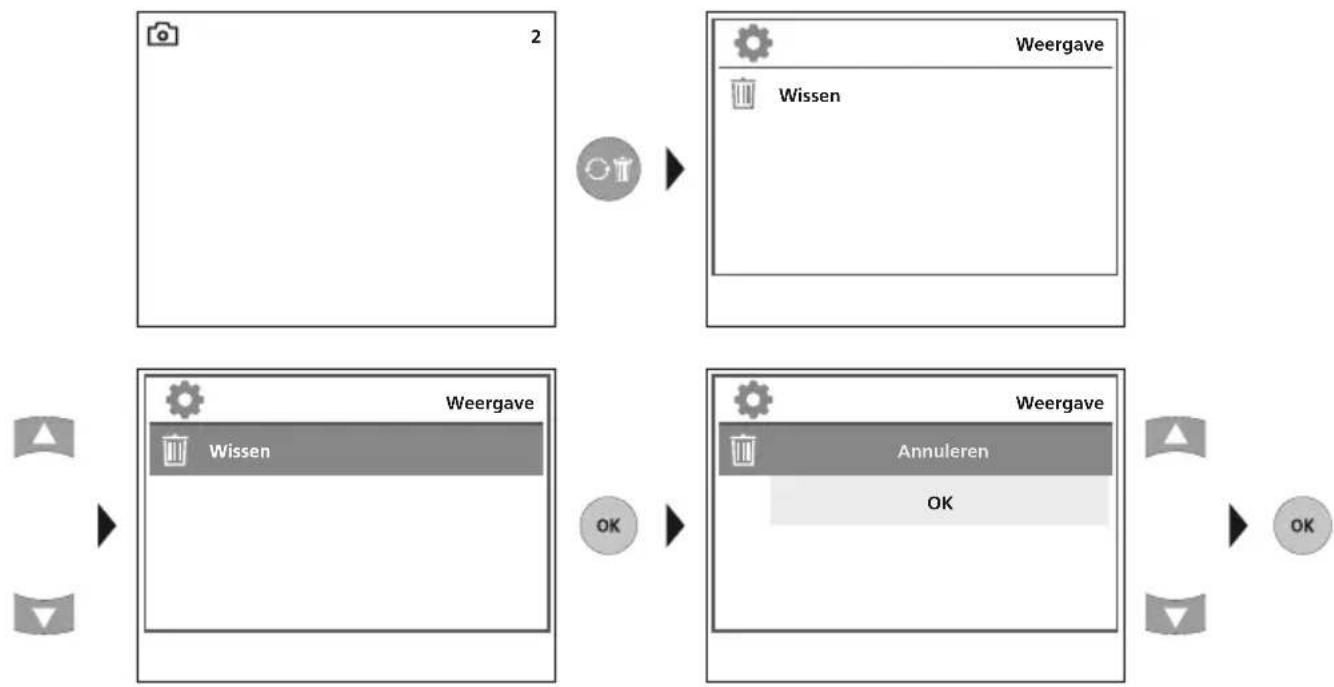

b. Opname wissen

Opnames kunnen alleen in de volledige beeldschermweergave worden gewist. Het wisproces kan niet ongedaan worden gemaakt.

Via de formattering van de gegevensdrager kunnen alle bestanden en mappen worden gewist. Zie hiervoor punt ,4 a. Gegevensdrager formatteren'.

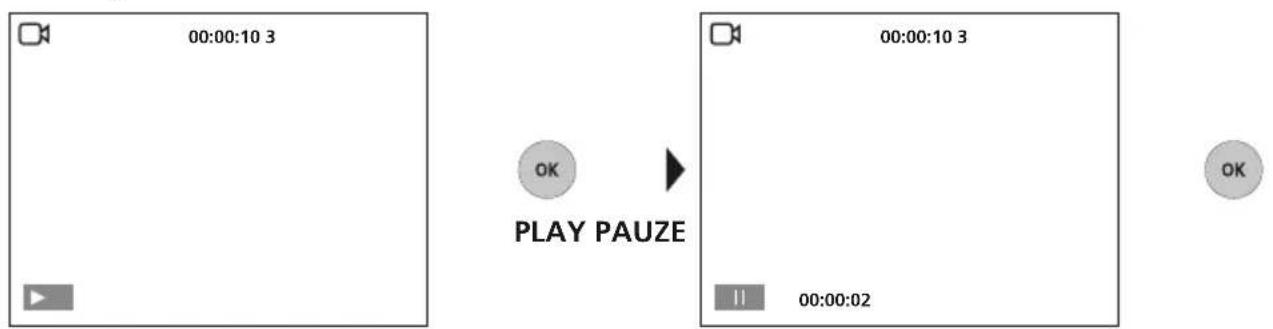

c. Weergave

Druk op de toets, ESC' om de weergave te stoppen.

USB-gegevensoverdracht

De opgeslagen gegevens op de SD-kaart kunnen met een geschikte kaartlezer of direct via de USB-interface naar de pc worden overgedragen. Informatie over de verbinding tussen de computer en de kaartadapter resp. de kaartlezer vindt u in de gebruiksaanwijzing voor uw kaartlezer.

Net-/laadtoestel aansluiten

Sluit om het apparaat op te laden het bijgeleverde net-/laadtoestel aan op de interface USB type C,4' en verbind deze met een geschikte stroombron.

Technische gegevens		Technische wijzigingen voorbehouden. 21W09
Beeldschermtype 3,5" TFT-kleurendisplay
Resolutie display 320 x 240 pixel
Resolutie foto / video 640 x 480 pixel
Fotoformaat / videoformaat JPEG / AVI
Geheugen Micro-SD geheugenkaart tot 16 GB
Aansluitingen USB type C, video-uitgang Cinch
Voeding Li-ion accupak 3,7V / 2,8Ah
Bedrijfsduur ca. 5 uur
Werkomstandigheden	0°C ... 45°C, luchtvochtigheid max. 20 ... 85% rH,niet-condenserend, werkhoogte max. 4000 m bovenNAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden -10°C ... 60°C, luchtvochtigheid max. 80% rH
Afmetingen (B x H x D) 181 x 207 x 96 mm
Gewicht 342 g (incl. accupak)

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheide verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AGG
