BEDIENUNGSANLEITUNG VideoFlex G4 Fix Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.

Funktion / Verwendung

Das professionelle Videoinspektionssystem VideoFlex G4 eignet sich in Verbindung mit einer wechselbaren Kameraeinheit für die einfache visuelle Überprüfung schwer zugänglicher Stellen in Rohren, Hohlräumen, Schächten, Mauerwerk und Kraftfahrzeugen. Zur Auswertung und Dokumentation können die Bild- und Videoaufnahmen auf der SDHC-Speicherkarte gespeichert werden.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
– Baulich darf das Gerät nicht verändert werden.
- Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
- Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.
- Achten Sie beim Außeneinsatz darauf, dass das Gerät nur unter entsprechenden Witterungsbedingungen bzw. bei geeigneten Schutzmaßnahmen eingesetzt wird.
– Die LCD-Einheit darf nicht in Wasser getaucht werden. Das Basisgerät darf nicht mit Flüssigkeit in Berührung kommen.
- Es ist unbedingt darauf zu achten, das die VideoFlex G4 nicht in Kontakt mit Chemikalien, Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes und auch zu schweren Verletzungen des Bedieners führen.
– Die VideoFlex G4 darf nicht für medizinische Untersuchungen / Personenuntersuchung verwendet werden.
- Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
- Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungsfreiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen oder in der Nähe von Personen mit Herzschrittmachern sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmen Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

1 2 3

1 LC-Display
2 ON/OFF
3 Direkttasten

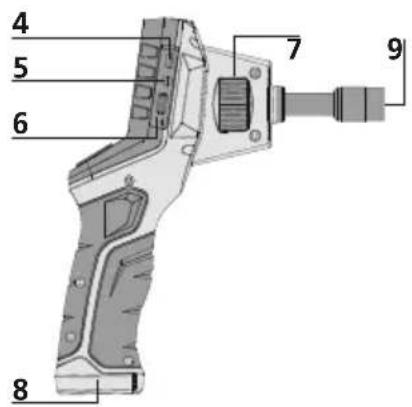

4 Schnittstelle USB Typ C
5 Video-Ausgang
6 Steckplatz Micro-SD-Karte
7 Drehrad Kameraeinheit
8 Akkufach
9 Anschluss Kameraeinheit

4 5 6 7 8 9

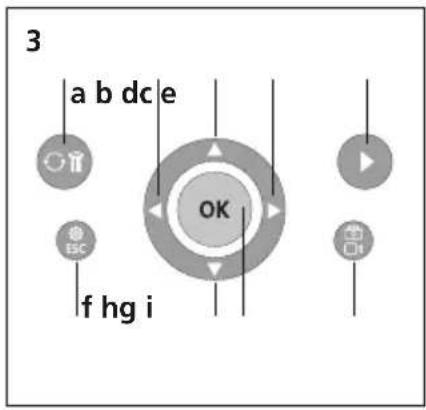

a Rotation 180° / Spiegelung / Aufnahmen löschen
b Menü-Steuerung / LED-Beleuchtung –
c Menü-Steuerung / Zoom +
d Menü-Steuerung / LED-Beleuchtung +
e Mediengalerie

f Einstellungsmodus / Abbruch

g Menü-Steuerung / Zoom –

h Auslöser / Aufnahme / Bestätigen

i Umschaltung Bild / Video

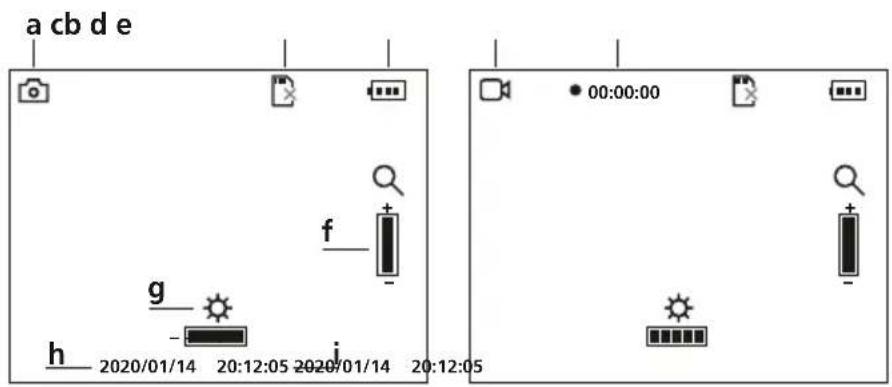

Aufnahmemodus Bild

Wiedergabemodus Bild

a Aufnahme Bild
b SD-Karte einlegen
c Batteriestatus
d Aufnahme Video
e REC: Aufnahme läuft
f Zoom
g LED-Beleuchtung
h aktuelles Datum
i aktuelle Uhrzeit

j Aufnahme Bild
k Nummer der Aufnahme
I Aufnahme Video
m Aufnahmedauer
n Play
o abgespielte Dauer
p Pause

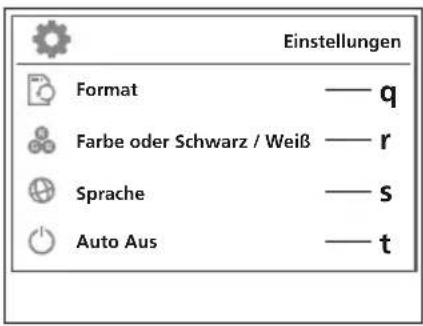

Einstellungsmodus

Einstellungen Format —— q Farbe oder Schwarz / Weiß —— r Sprache —— s Auto Aus —— t

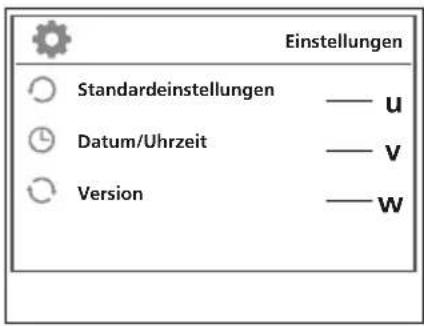

Einstellungen Standardeinstellungen — u Datum/Uhrzeit — v Version — w

q Datenträger formatieren
r Farbmodus wechseln
s Sprache ändern (EN, JP, FR, DE, IT, PT, NL, ES)
t Automatische Abschaltung
u Werkseinstellung
v Datum/Uhrzeit einstellen
w Firmware-Version

Inbetriebnahme

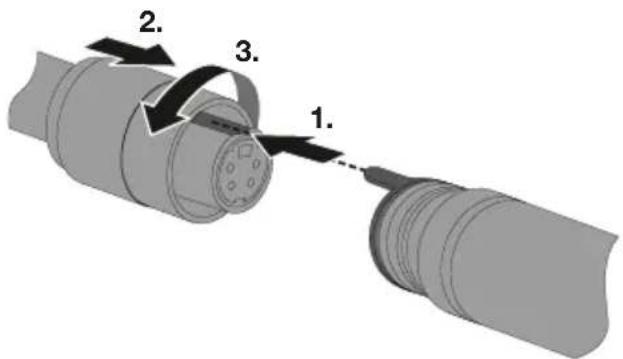

1 Anschluss Flexschlauch

1. 2. 3.

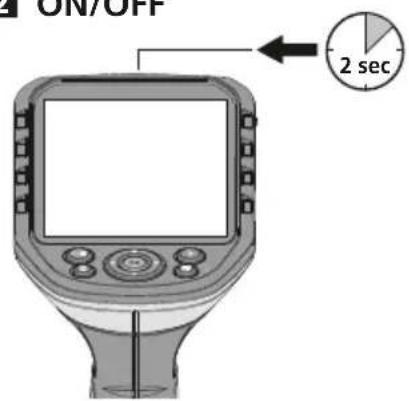

2 ON/OFF

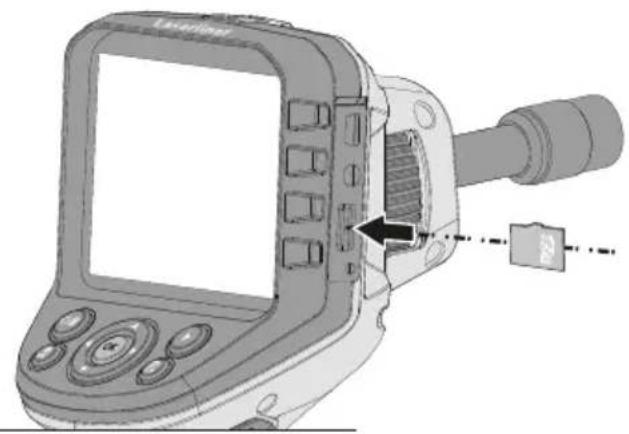

B Micro-SD-Karte einlegen

Zum Einlegen einer Micro-SD-Karte zuerst die Gummiabdeckung öffnen und danach die Speicherkarte gemäß Abbildung einsetzen. Ohne Speichermedium sind keine Aufzeichnungen möglich.

Vor Entnahme der Micro-SD-Karte muss das Gerätausgeschaltet werden.

Um wieder in den Aufnahmemodus zu gelangen, die Taste ESC mehrfach drücken.

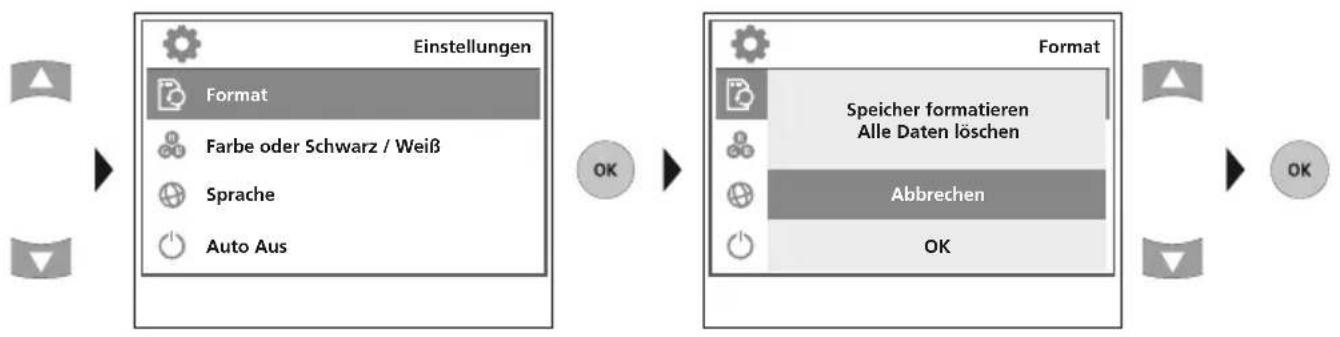

a. Datenträger formatieren

Alle Daten auf der SD-Karte werden gelöscht. Dieser Vorgang kann nicht widerrufen werden. Es erfolgt keine weitere Abfrage zur Bestätigung des Vorganges.

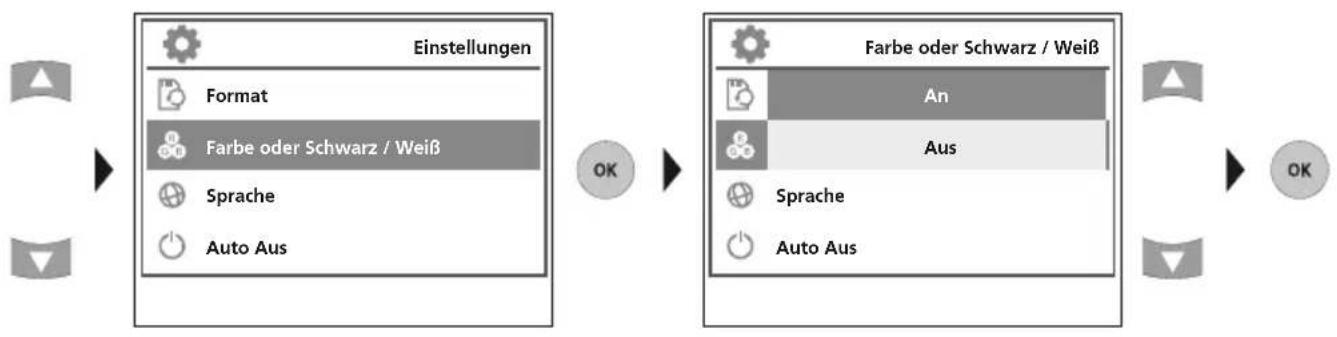

b. Farbmodus wechseln


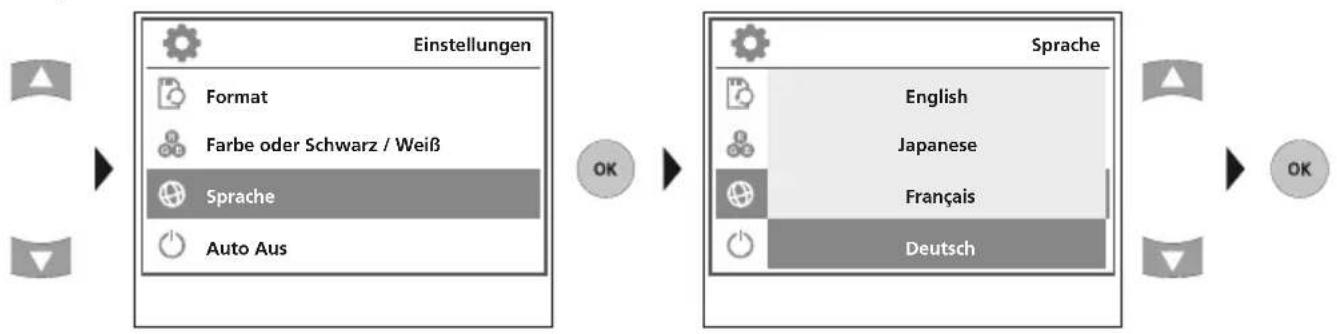

c. Sprache ändern (EN, JP, FR, DE, IT, PT, NL, ES)

Laserliner

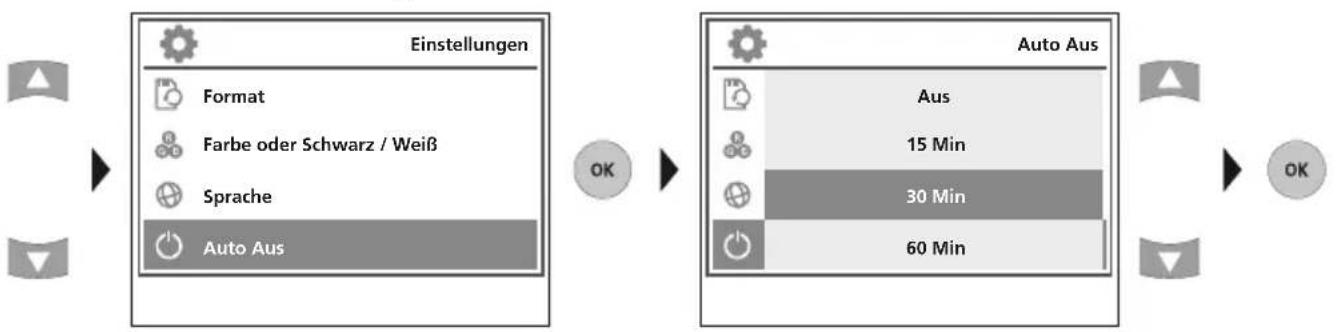

d. Automatische Abschaltung

e. Werkseinstellung


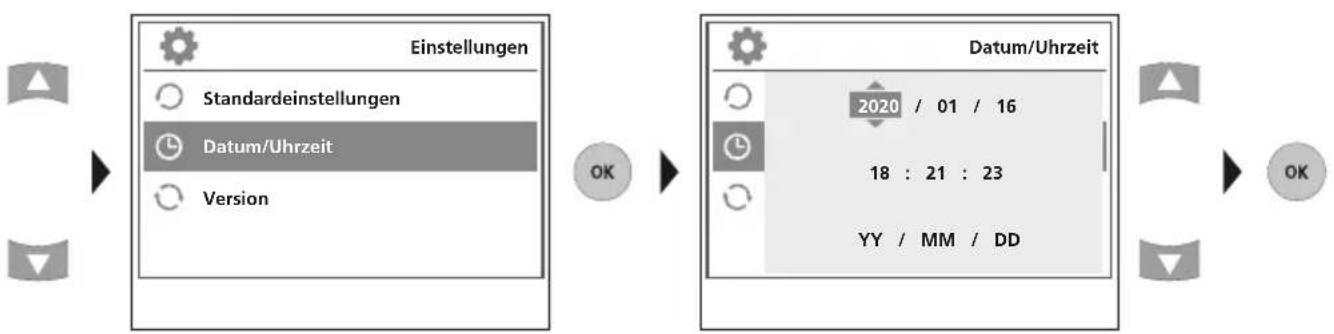

f. Datum/Uhrzeit einstellen


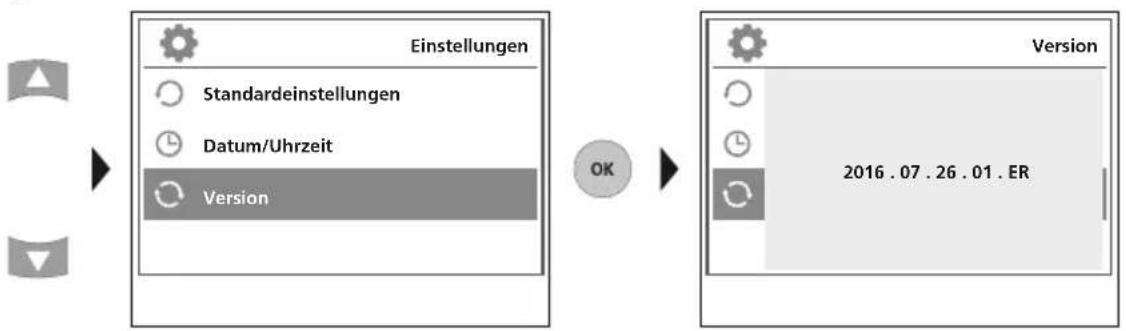

g. Firmware-Version

5 Aufnahmemodus

Bild-/Videoaufnahmen

Kamerakopf am Flexschlauch ausrichten und an die gewünschte Position führen. Bei schlechten Lichtverhältnissen LED-Beleuchtung einschalten. Weiter entfernte oder kleine Objekte heranzoomen. Durch die manuelle Bildrotation kann das Bild auf dem Monitor um 180° gedreht werden. Durch kurzes Betätigen der OK-Taste wird das Bild oder die Videoaufnahme aufgenommen und auf der SD-Karte gespeichert. Erneutes Drücken beendet die Aufnahme.

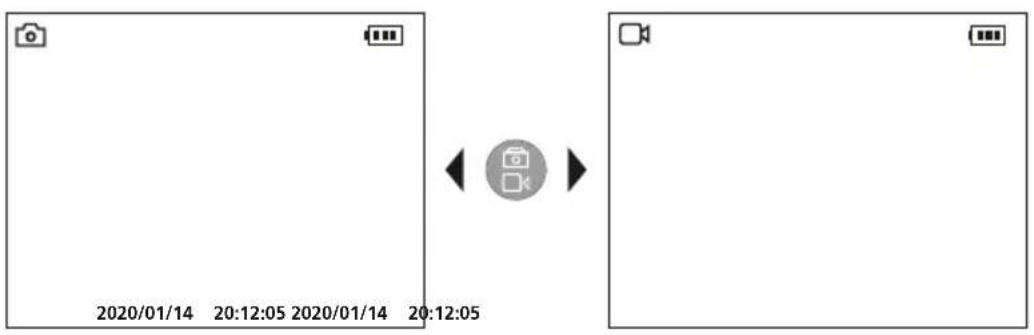

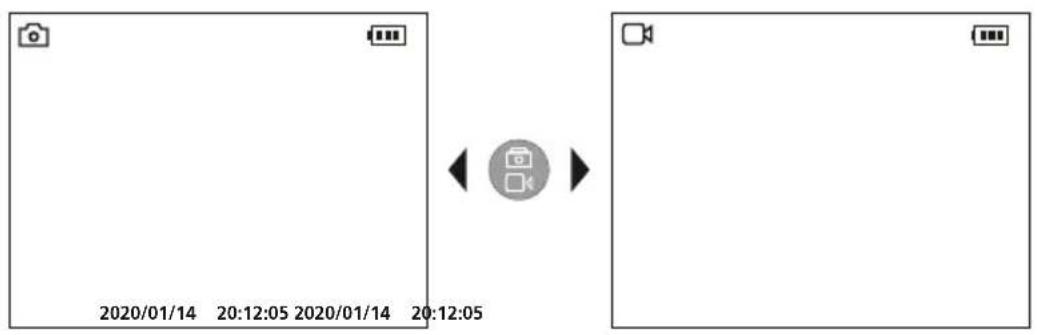

a. Umschaltung Aufnahme Bild / Video

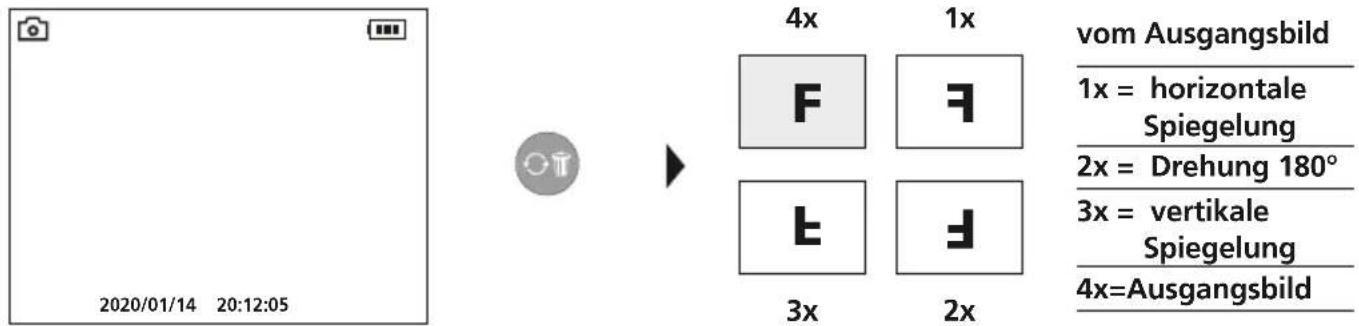

d. Bildrotation / Spiegelung

2020/01/14 20:12:05 4x 1x F F 3x 2x vom Ausgangsbild 1x = horizontale Spiegelung 2x = Drehung 180° 3x = vertikale Spiegelung 4x=Ausgangsbild

e. Bild aufnehmen

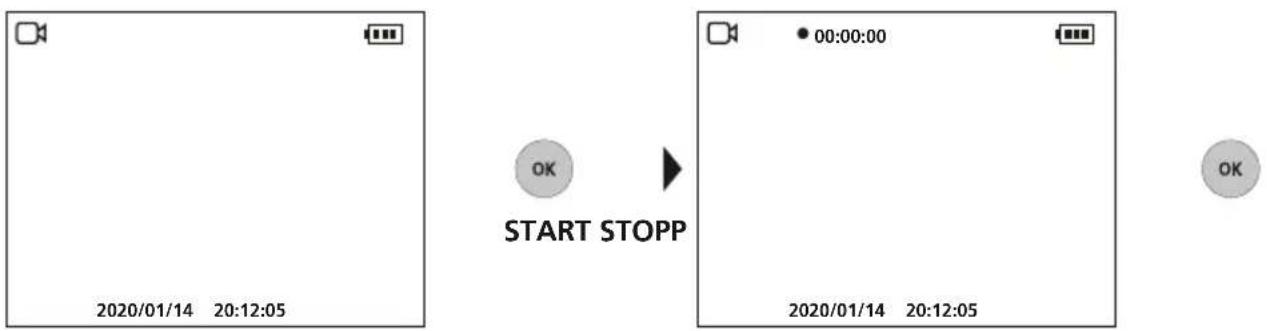

f. Videoaufnahme starten / beenden

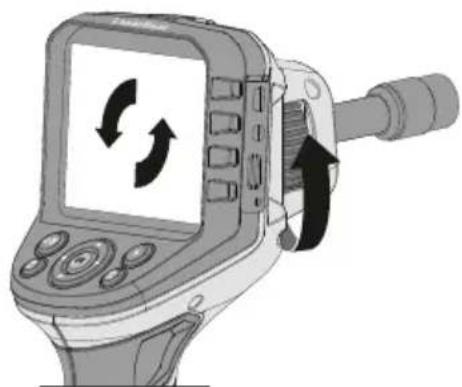

6 Manuelle Bildausrichtung

mit starrer Kameraeinheit mit flexibler Kameraeinheit

Wiedergabe von Bild-/Videoaufnahmen

Durch Drücken der Taste „e“ wird die Mediengalerie aufgerufen. Bestätigen mit „OK“ zeigt das ausgewählte Bild oder Video im Vollbildmodus. Mit den Pfeiltasten kann in der Mediengalerie und im Vollbildmodus navigiert werden. Durch Drücken der Taste „f“ wird der Wiedergabemodus geschlossen.

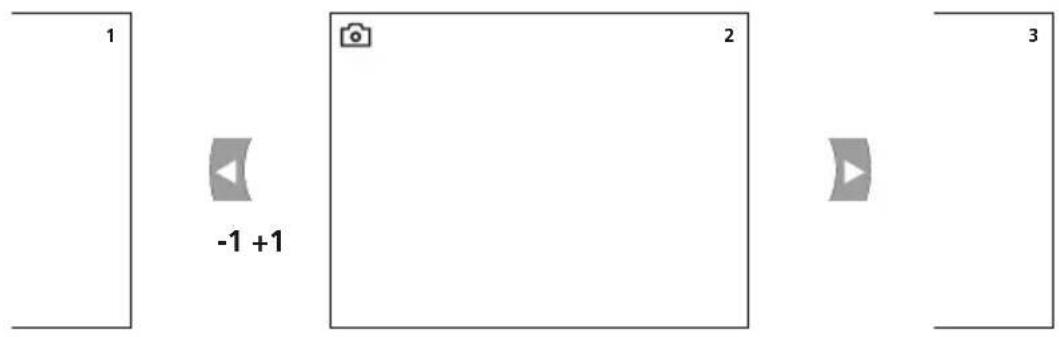

a. Navigieren

1 -1 + 1 2 3

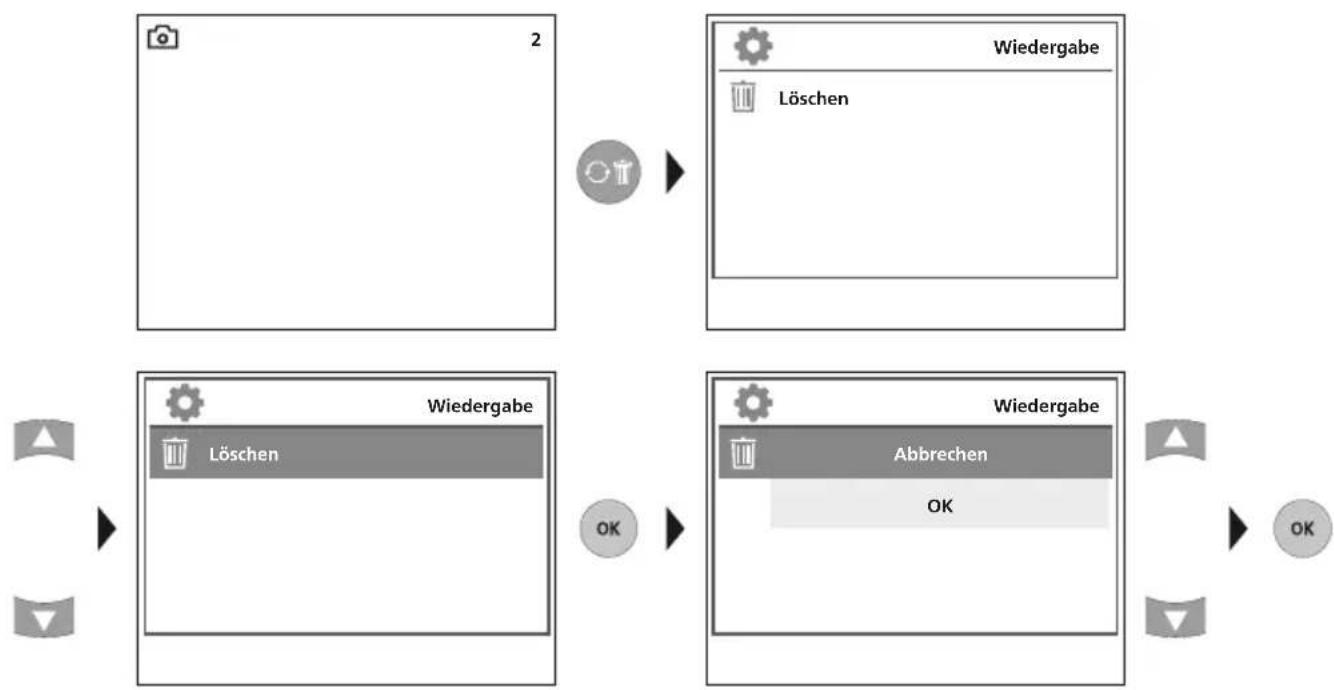

b. Aufnahme löschen

Aufnahmen können nur im Vollbildmodus gelöscht werden. Der Löschvorgang kann nicht widerrufen werden.

Über die Formatierung des Datenträgern können alle Dateien und Ordner gelöscht werden. Siehe hierzu Punkt „4 a. Datenträger formatieren“.

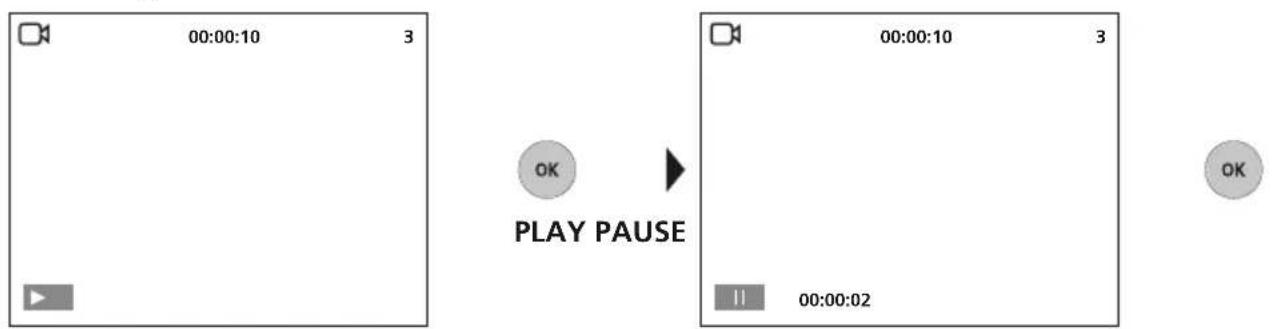

c. Wiedergabe

Durch Drücken der Taste ESC wird die Wiedergabe gestoppt.

USB-Datenübertragung

Die gespeicherten Daten auf der SD-Karte können entweder mit einem passenden Kartenlesegerät oder über die USB-Schnittstelle auf den PC übertragen werden. Informationen zur Verbindung zwischen Computer und Kartenadapter bzw. Kartenleser finden Sie im Handbuch zu Ihrem Kartenleser.

Netz-/Ladegerät anschließen

Schließen Sie zum Laden des Gerätes das mitgelieferte Netz-/Ladegerät in die Schnittstelle USB Typ C „4“ und verbinden es mit einer entsprechenden Stromquelle.

Technische Daten Technische Änderungen vorbehalten. 21W09
Bildschirmtyp 3,5" TFT-Farbdisplay
Auflösung Display 320 x 240 Pixel
Auflösung Bild / Video 640 x 480 Pixel
Bildformat / Videoformat JPEG, AVI
Speicher Micro-SD Speicherkarte bis 16 GB
Anschlüsse USB Typ C, Video-Ausgang Cinch
Stromversorgung Li-Ion Akkupack 3,7V / 2,8Ah
Betriebsdauer ca. 5 Std.
Arbeitsbedingungen	0°C ... 45°C, Luftfeuchtigkeit max. 20 ... 85% rH,nicht kondensierend, Arbeitshöhe max. 4000 m über NN(Normalnull)
Lagerbedingungen -10°C ... 60°C, Luftfeuchtigkeit max. 80% rH
Abmessungen (B x H x T) 181 x 207 x 96 mm
Gewicht 342 g (inkl. Akkupack)

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter: http://laserliner.com/info?an=AGG

!

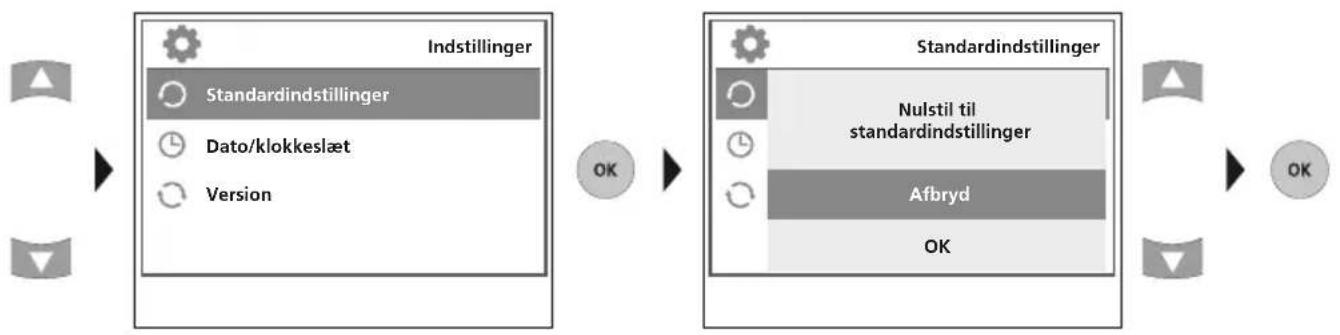

e. Fabriksindstilling
