GEBRUIKSAANWIJZING AIP790CWIT ETNA

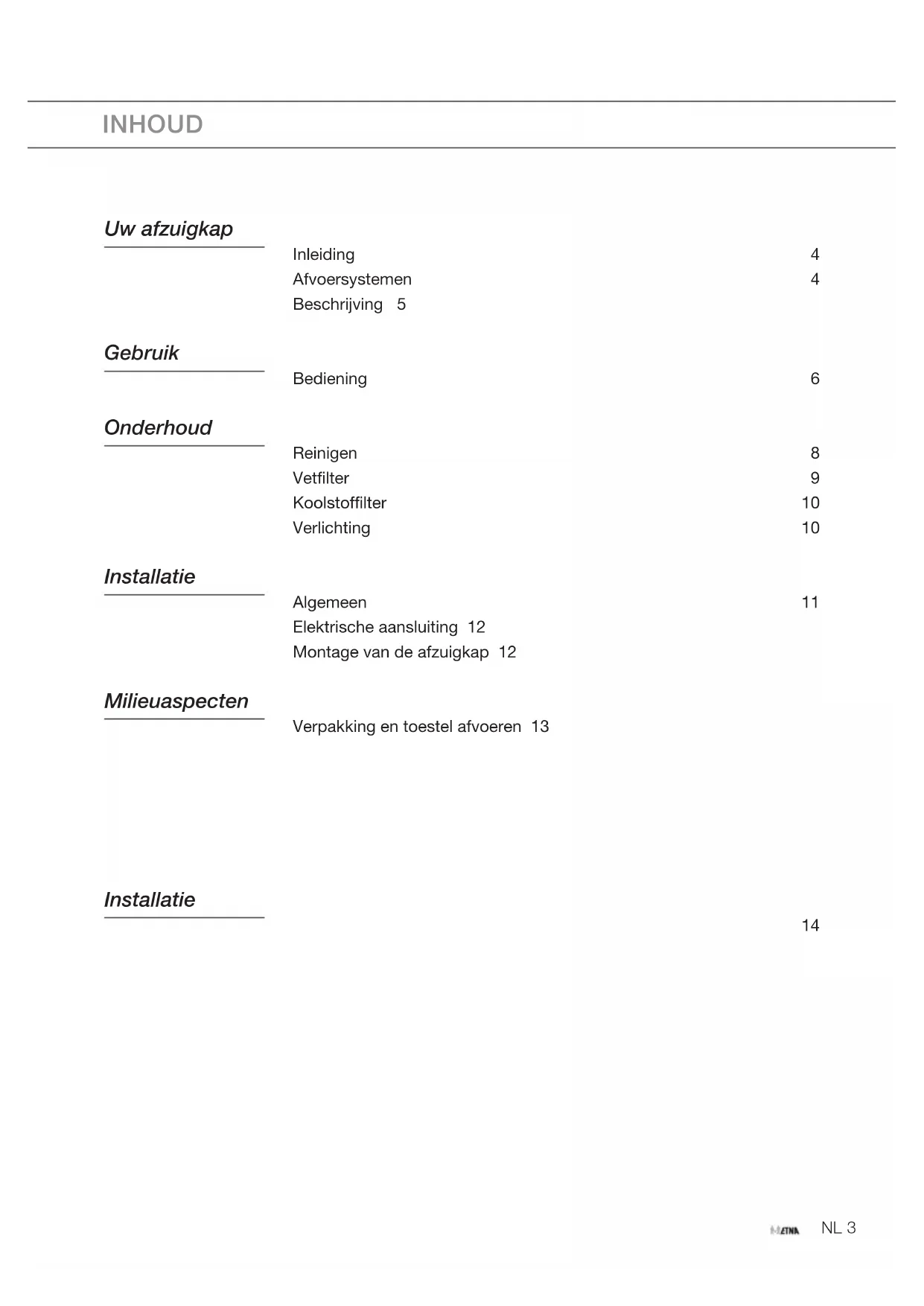

DUNSTABZUGSHAUBE COOKER HOOD AIP790 ---NL Gebruiksaanwijzing NL 3 - NL 18 FR Mode d’emploi FR 3 - FR 18 DE Bedienungsanleitung DE 3 - DE 18 EN Instructions for use EN 3 - EN 18 Scan de QR-code of kijk op de website etna.nl/connected hoe u een verbinding tot stand kunt brengen met uw toestel. Scan the QR code or visit the website etna.nl/connected to find out how to establish a connection with your appliance. Scannen Sie den QR-Code oder besuchen Sie die Website etna.nl/connected, um zu sehen, wie Sie eine Verbindung mit Ihrem Gerät herstellen können. Scannez le code QR ou visitez le site Web etna.be/connected pour savoir comment établir une connexion avec votre appareil. Gebruikte pictogrammen - Pictogrammes utilisés - Benutzte Piktogramme Pictograms used Belangrijk om te weten - Important à savoir - Wissenswertes - Important information Tip - Conseil - TippNL 3 INHOUD Uw afzuigkap Inleiding 4 Afvoersystemen 4 Beschrijving 5 Gebruik Bediening 6 Onderhoud Reinigen 8 Vetfilter 9 Koolstoffilter 10 Verlichting 10 Installatie Algemeen 11 Elektrische aansluiting 12 Montage van de afzuigkap 12 Milieuaspecten Verpakking en toestel afvoeren 13 Installatie 14NL 4 Inleiding Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle mogelijk heden die dit toestel u biedt. U vindt informatie voor uw veiligheid en over het onderhoud van het toestel. Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel volgende gebruiker van dit toestel kan daar zijn voordeel mee doen. Op onze website kunt u de meest recente versie van de gebruiksaanwijzing vinden. Lees voor gebruik eerst de separate veiligheidsinstructies. Afvoersystemen De afzuigkap kan op twee manieren worden aangesloten:

1. Als afzuigkap op een afvoerkanaal.

De aangezogen en gefilterde kookdampen worden naar buiten afgevoerd.

2. Als recirculatie afzuigkap.

De vetdeeltjes en de geur uit de aangezogen kookdampen worden gefilterd. De aangezogen lucht wordt niet afgevoerd maar terug- geblazen in de keuken. U moet dan wel een koolstoffilterplaatsen en een voorziening treffen voor terugvoer van de gefilterde lucht in de keuken. Let op! Het koolstoffilter moet apart besteld worden. UW AFZUIGKAPNL 5 Beschrijving

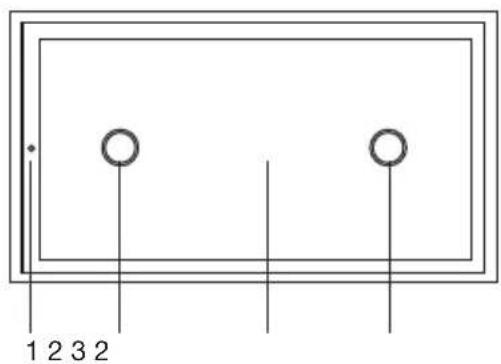

1. Afzuigstanden LED indicatie

3. Randafzuigingspaneel

4. Aan/uittoets verlichting

5. (+) toets voor verhogen afzuigcapaciteit

6. (-) toets voor verlagen afzuigcapaciteit

7. Aan-/uittoets voor afzuiging

1 2 3 2NL 6 Bediening Ventilator in- en uitschakelen

1. Druk op de aan-/uittoets voor de afzuiging.

• De afzuigkap schakelt in op stand één.

• De indicatie op de afzuigkap geeft de gekozen stand weer: ▷ groen = 1e snelheid; ▷ oranje = 2e snelheid; ▷ rood = 3e snelheid; ▷ rood knipperend = 4e snelheid (maximaal 7 minuten daarna terug naar 3e snelheid).

2. Kies indien gewenst een hogere stand met de ‘+’ toets.

3. Druk op de ‘-’ toets om een lagere stand te kiezen.

Verlichting in- en uitschakelen

1. Druk op de aan-/uittoets verlichting.

▷ De verlichting gaat branden. ▷ Druk nogmaals op de aan-/uittoets om de verlichting uit te schakelen. Afstandsbediening koppelen aan de afzuigkap

1. Maak de afzuigkap spanningsloos door de groepenzekering in de

meterkast op 0 te zetten of deze uit de zekeringhouder te draaien.

2. Sluit de afzuigkap weer aan op het spanningsnet door de

groepenzekering op ‘1’ te zetten of deze te plaatsen in de zekeringhouder.

3. Druk binnen 5 seconden op de verlichtingstoets tot de verlichting

4. Druk binnen 5 seconden op de aan-/uittoets voor de afzuiging.

▷ Wacht minimaal 10 seconden voordat u de afzuigkap gebruikt. ▷ Herhaal de stappen voor koppelen van de afstandsbediening als deze wordt vervangen. GEBRUIK AfstandsbedieningNL 7 Nieuwe code instellen voor de afzuigkap Indien de afstandsbediening niet goed werkt door interferentie dan kan een nieuwe code worden ingesteld.

1. Druk gelijktijdig minimaal 10 seconden op de toetsen (-) en (+) van

de afstandsbediening. ▷ De led op de afstandsbediening gaat branden.

2. Druk opnieuw binnen 3 seconden gelijktijdig op de (-) en (+) toetsen.

▷ De led op de afstandsbediening knippert 3x.

3. Volg de stappen voor koppelen van de afstandsbediening.

Batterij vervangen Verwijder het kapje van de afstandsbediening en vervang de batterij door een zelfde type en voltage. De batterij geldt als chemisch afval en moet op verantwoorde wijze en conform de overheidsbepalingen afgevoerd worden. 23A

Via de Etna Connected app kunt u de verlichting van dit toestel traploos dimmen, de duur van de timer instellen om het toestel automatisch te laten uitschakelen of andere functionaliteiten zelf programmeren. Scan de QR code voorin deze manual en download de app. GEBRUIKNL 8 Reinigen Attentie! Koppel, voor ieder onderhoud, eerst de afzuigkap van het elektriciteitsnet af door de stekker te verwijderen uit het stopcontact of door de hoofdschakelaar van de woning uit te schakelen. De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik geen producten die schuurmiddelen bevatten. Gebruik geen alcohol! Attentie! Als u deze aanwijzingen met betrekking tot het reinigen van het apparaat en het reinigen of vervangen van de filters niet opvolgt, kan dit tot brand leiden. Deze aanwijzingen beslist opvolgen! De fabrikant is niet aansprakelijk voor schade aan de motor of schade ten gevolge van brand die het gevolg zijn van ondeskundig onderhoud of niet opvolgen van de bovengenoemde veiligheidsvoorschriften. Afzuigkap Maak de afzuigkap schoon met een sopje en een zachte doek. Daarna met schoon water nabehandelen. Gebruik geen agressieve schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap blijft mooi als u zo nu en dan de lak met was inwrijft. Roestvrijstalen schouwkappen Behandel roestvrijstalen schouwkappen niet met schuursponsjes of andere schuurmiddelen. Behandel na met een niet schurend, niet polijstend middel en poets met de structuur van het roestvrijstaal mee. Metalen vetfilters Metalen vetfilters moeten eenmaal per maand worden gereinigd (of als de filter reinigingsindicatie – indien aanwezig op het model – dit aangeeft) met neutrale reinigingsmiddelen, bij voorkeur met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Plaats de vetfilters met de openingen naar beneden in de vaatwasmachine zodat het water eruit kan lopen. Aluminiumkleurige en zwarte vetfilters worden door de reinigingsmiddelen in de vaatwasser dof. Dit is normaal en beïnvloedt de werking niet. ONDERHOUDNL 9 Vetfilter

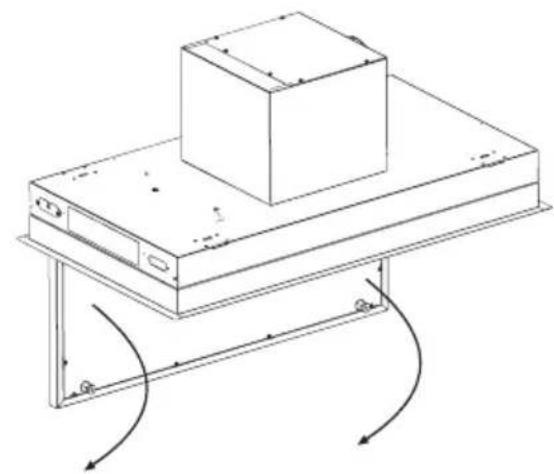

• U moet het randafzuigingspaneel openen voordat u het vetfilter kunt verwijderen.

• Haak uw vingers achter het paneel en zet uw duimen af tegen de rand van de afzuigkap.

• Klap het randafzuigingspaneel naar beneden.

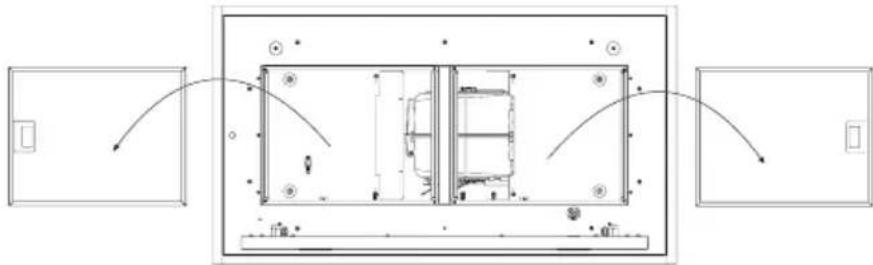

• Druk de sluiting van het vetfilter in en kantel het vetfilter omlaag. Nu kunt u het vetfilter uit de kap nemen. Indien aanwezig, ligt het koolstoffilter geklemd bovenop het vetfilter. Voorkom dat het koolstoffilter op uw kookplaat valt door deze te ondersteunen tijdens het plaatsen en verwijderen van de filters.

• Reinig de vetfilters.

• Plaats de vetfilters terug.

• Druk het randafzuigingspaneel vast; deze werkt met magneten. ONDERHOUDNL 10 Koolstoffilter

• Verwijder het vetfilter.

• Bevestig het koolstoffilter. Het koolstoffilter ligt geklemd bovenop het vetfilter. Voorkom dat het koolstoffilter op uw kookplaat valt door deze te ondersteunen tijdens het plaatsen en verwijderen van de filters.

• Plaats het vetfilter met het koolstoffilter. Belangrijk:

• De verzadiging van het filter is afhankelijk van de intensiteit van het gebruik, de manier van koken en de regelmaat waarmee de vetfilters worden schoongemaakt.

• Het koolstoffilter moet minimaal iedere vier maanden worden gereinigd.

• Als vervangend koolstoffilter kunt u kiezen voor een longlife filter, herkenbaar aan het groene kunststof. Dit filter dient elke 4 maanden te worden gereinigd. Reinigingsprocedure longlife filter

• Het koolstoffilter kan met de hand worden gewassen in een mild sopje, of in de vaatwasser bij een maximumtemperatuur van 65 °C. Deze wasbeurt moet uitgevoerd worden zonder vaat en zonder vaatwasmiddel. Gebruik geen schoonmaakmiddelen!

• Verwijder overtollig water. Let op dat het filter niet beschadigd raakt. Laat het filter in de oven gedurende minstens 1 uur drogen bij een maximum temperatuur van 80 °C. Na 4 keer reinigen (of als het filter beschadigd is) dient het filter vervangen te worden. Verlichting Deze afzuigkap is uitgevoerd met een lichtsysteem. Dit lichtsysteem mag alleen vervangen worden door een erkend installateur. Vervang het niet zelf. De lamp in dit huishoudelijke apparaat is uitsluitend bedoeld voor verlichting van dit apparaat. De lamp is niet geschikt voor de verlichting van een huishoudelijke ruimte. ONDERHOUDNL 11 INSTALLATIE Algemeen De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door een erkend installateur, die de juiste veiligheidsvoorschriften kent en toepast. Het apparaat voldoet aan de Europese voorschriften. Belangrijk om te weten:

• De afstand tussen het laagste punt van de afzuigkap en een gaskookplaat moet minimaal 65 cm bedragen. Bij een elektrische, keramische of inductiekookplaat moet deze afstand minimaal 55 cm zijn.

• Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of kachel).

• Neem de plaatselijk geldende voorschriften in acht met betrekking tot de beluchting van gasapparaten.

• Hoe korter de afvoerpijp en hoe minder bochten, des te beter de werking van de afzuigkap.

• Controleer voordat u met boren begint of er geen installatieleiding(en) aanwezig is (zijn).

• De aansluitpijp van de schouwkap heeft een diameter van 150 mm. Het beste is de afvoerpijp met de grootst mogelijke diameter uit te voeren.

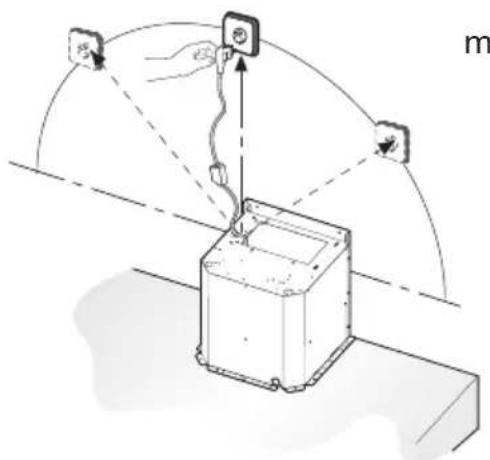

• Het installatiemateriaal dat bij deze afzuigkap geleverd wordt, is geschikt voor versterkt beton en bakstenen muren. Voor bepaalde wanden heeft u speciale pluggen en schroeven nodig.NL 12 INSTALLATIE Elektrische aansluiting Dit toestel is voorzien van een geaarde stekker welke op een geaarde wandcontactdoos aangesloten dient te worden. Controleer of de op het typeplaatje vermelde spanning overeen komt met de spanning van de huisinstallatie. De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden: BRUIN = L fase BLAUW = N nul GROEN/GEEL = Aarde Deze afzuigkap is voorzien van een aansluitstekker. Installeer de afzuigkap zodanig dat de stekker bereikbaar is. Let op: Als u een vaste aansluiting maakt moet u ervoor zorgen dat er een dubbelpolige schakelaar met een contactafstand van minimaal 3 mm in de toevoerleiding wordt aangebracht. max. 135 cm Montage van de afzuigkap De laatste pagina’s van deze gebruiksaanwijzing tonen de stappen voor de montage van de afzuigkap.NL 13 MILIEUASPECTEN Verpakking en toestel afvoeren Bij de vervaardiging van dit toestel is gebruik gemaakt van duurzame materialen. Dit toestel moet aan het eind van zijn levenscyclus op verantwoorde wijze worden afgevoerd. De overheid kan u hieromtrent informatie verschaffen. De verpakking van het toestel is recyclebaar. Gebruikt kunnen zijn:

• CFK-vrij polystyreen (PS-hardschuim). Deze materialen op verantwoorde wijze en conform de overheidsbepalingen afvoeren. Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht. Dit betekent dat het apparaat aan het einde van zijn levensduur niet bij het gewone huisvuil mag worden gevoegd. Het toestel moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijk negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaat. Het zorgt ervoor dat de materialen waaruit het apparaat bestaat, terug gewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen. Conformiteitsverklaring Wij verklaren dat onze producten voldoen aan de van toepassing zijnde Europese Richtlijnen, Besluiten en Verordeningen en de eisen die zijn vermeld in de normen waar naar wordt verwezen.NL 14FR 3 SOMMAIRE Votre hotte cheminée Introduction 4 Systèmes d’évacuation 4 Description 5 Utilisation Commandes 6 Entretien Nettoyage 8 Filtre à graisse 9 Filtre à charbon 10 Éclairage 10 Installation Généralités 11 Raccordement électrique 12 Montage de la hotte cheminée 12 Environnement Mise au rebut de l’appareil et de l’emballage 13 Installation 14FR 4 Introduction Ce mode d’emploi offre une vue d’ensemble rapide de toutes les fonctions de l’appareil. Il contient des informations relatives aux consignes de sécurité et à l’entretien de l’appareil. Conservez ce mode d’emploi et le guide d’installation. Ils peuvent être utiles aux futurs utilisateurs de l’appareil. Vous pouvez trouver la version la plus récente de le mode d’emploi sur notre site Web. Veuillez lire les consignes de sécurité fournies séparément avant la première utilisation de l’appareil ! Systèmes d’évacuation La hotte d’aspiration peut être raccordée de deux façons:
