Producttype	Draadloos weerstation met buitensensor
Merk	Eurochron
Model	EC4406126
Afmetingen station	Ongeveer 125 x 77 mm (scherm 5,7")
Afmetingen buitensensor	343,5 x 393,5 x 136 mm
Gewicht buitensensor	654 g (zonder batterijen)
Voeding station	Voedingseenheid 5 V/DC 1 A inbegrepen + reservebatterij CR2032
Voeding buitensensor	3 AA 1,5 V batterijen (niet inbegrepen)
Radiofrequenties	Buitensensor/station: 868-868,6 MHz; Wi-Fi: 2,412-2,472 GHz
Radiobereik	Tot 150 m in open veld
Ingebouwde sensoren (buitensensor)	Temperatuur, luchtvochtigheid, windsnelheid en -richting, neerslag
Weergaven	Binnen-/buitentemperatuur, luchtvochtigheid, luchtdruk, wind, regen, voorspellingen, maanfase, comfort, alarmen
Speciale functies	Ingebouwd Wi-Fi, HTTP-interface, HI/LO-alarmen, vorst, herhaling (snooze), 24-uursgeschiedenis, MAX/MIN-waarden, kalibratie
Temperatuurmeetbereiken	Binnen: -40 °C tot +70 °C; Buiten: -40 °C tot +80 °C
Luchtvochtigheidsbereik	1% tot 99%
Nauwkeurigheid voorspellingen	70-75% (op basis van luchtdruk)
Achtergrondverlichting	3 niveaus: uit, zwak, sterk
Montage	Op tafel (voet inbegrepen) of aan muur (bevestigingsmateriaal meegeleverd)
Onderhoud en reiniging	Reinigen met een droge, pluisvrije doek; regentrechter losdraaibaar; hygrosensor demontabel
Veiligheid	Niet blootstellen aan water, niet buitenshuis gebruiken (station), buitensensor IPX4, veiligheidsinstructies volgen
Reserveonderdelen en repareerbaarheid	Standaard batterijen (CR2032, AA); specifieke voedingseenheid; firmware-update via Wi-Fi
Algemene informatie	Handleiding in het Frans beschikbaar; garantie en CE-conformiteit

Veelgestelde vragen - EC4406126 Eurochron

Hoe verbind ik het weerstation met Wi-Fi?

Houd de toets SENSOR / WI-FI 6 seconden ingedrukt tot de symbolen AP verschijnen. Verbind uw smartphone of pc met het netwerk PWS-XXXXXX van het station en ga naar de webinterface op http://192.168.1.1 om uw Wi-Fi-router te configureren.

Wat moet ik doen als de buitensensor niet wordt ontvangen door het station?

Controleer de afstand (max. 150 m in open veld), obstakels (beton, metaal) en de batterijstatus van de sensor. Druk op de toets SENSOR/WI-FI van het station en daarna op de knop RESET van de buitensensor. Als het probleem aanhoudt, breng de twee apparaten dan tijdelijk dichter bij elkaar.

Hoe stel ik handmatig de tijd in zonder internet?

Houd de toets TIJDINSTELLING 2 seconden ingedrukt. Gebruik de toetsen OMHOOG en OMLAAG om de tijdzone, tijd, datum enz. aan te passen. Bevestig met de toets TIJDINSTELLING. U kunt ook schakelen tussen 12/24-uursformaat met de toets 12/24.

Hoe activeer ik de herhalingsfunctie (snooze) van het alarm?

Wanneer het alarm klinkt, druk op de toets SNOOZE om het na 5 minuten te herhalen. Het alarmsymbool knippert. Om het alarm volledig uit te schakelen, houd SNOOZE 2 seconden ingedrukt.

Hoe kalibreer ik de luchtdruk?

Ga naar de webinterface van het station (http://192.168.1.1) en vervolgens naar de pagina ADVANCED. U kunt daar de offset en gain voor de relatieve druk aanpassen. Voor kalibratie op zeeniveau voert u de lokale druk in van een weerdienst.

Hoe reset ik de cumulatieve neerslaggegevens?

Houd in de normale modus de toets GESCHIEDENIS 2 seconden ingedrukt. Alle neerslaggegevens (inclusief het totaal) worden gereset.

Wat betekenen de symbolen 'HI AL' en 'LO AL' op het scherm?

Dit zijn drempelwaarschuwingen. HI AL geeft een alarm voor hoge waarde, LO AL voor lage waarde. U kunt ze configureren via de toets WAARSCHUWING voor temperatuur, luchtvochtigheid, wind, druk of regen.

Hoe verander ik de temperatuureenheid tussen °C en °F?

Gebruik de schuifschakelaar °C / °F aan de achterkant van het weerstation. Zet hem in de gewenste stand.

Hoe reinig ik de buitensensor?

Voor de regentrechter: draai hem linksom los, maak hem schoon en zet hem terug. Voor de hygromodule: verwijder de twee schroeven onder de stralingsbescherming, reinig voorzichtig de sensorbehuizing en de bescherming, en monteer alles weer.

Welk type batterijen moet ik gebruiken voor de buitensensor?

Gebruik 3 AA 1,5 V batterijen (alkaline). Bij koude omgeving worden AA-lithiumbatterijen aanbevolen voor betere prestaties. Vermijd oplaadbare batterijen omdat hun lagere spanning de levensduur en het contrast vermindert.

GEBRUIKSAANWIJZING EC4406126 Eurochron

NL Gebruiksaanwijzing

Draadloos weerstation

Bestelnr. 2203063 Pagina 42 - 79

Istruzioni

1. Inleiding 44
2. Verklaring van de symbolen 44
3. Doelmatig gebruik 45
4. Leveringsomvang 45
5. Eigenschappen en functies 46
6. Veiligheidsinstructies 47

a) Algemeen 47
b) Aangesloten apparaten 47
c) Batterijen/accu's 48
d)Personen en product 48
e)Elektrischeveiligung 49

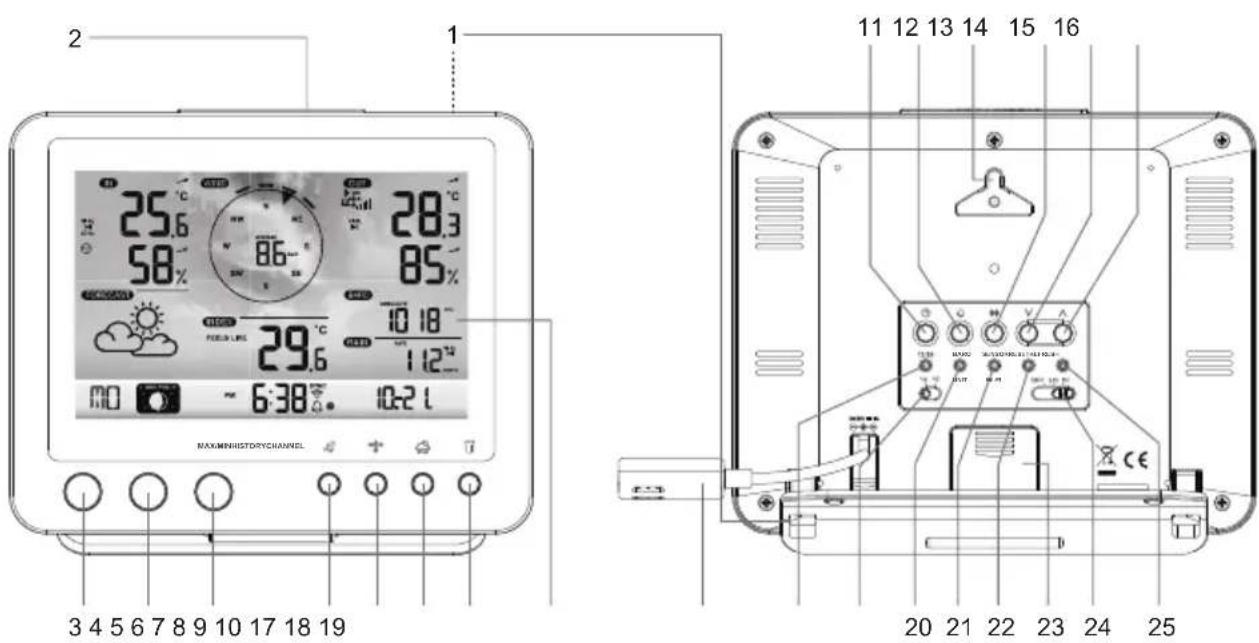

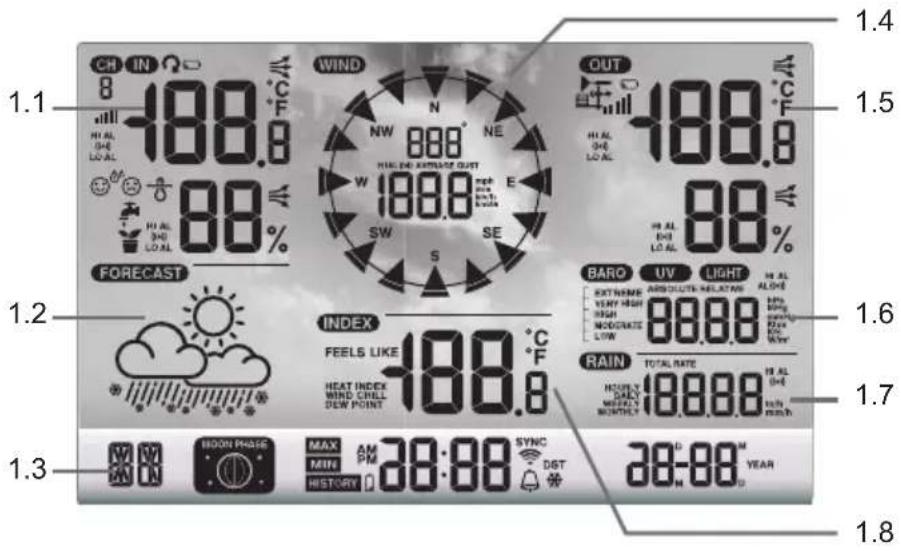

1. Bedieningselementen 50

a) Weerstation 50
b) Indications op hetLCD-display 51

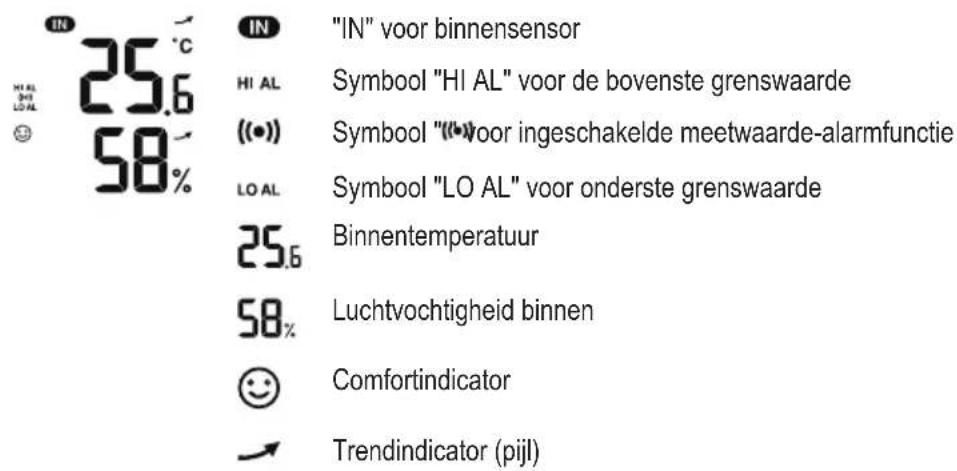

c) Indicatorsymbolen op het display 51

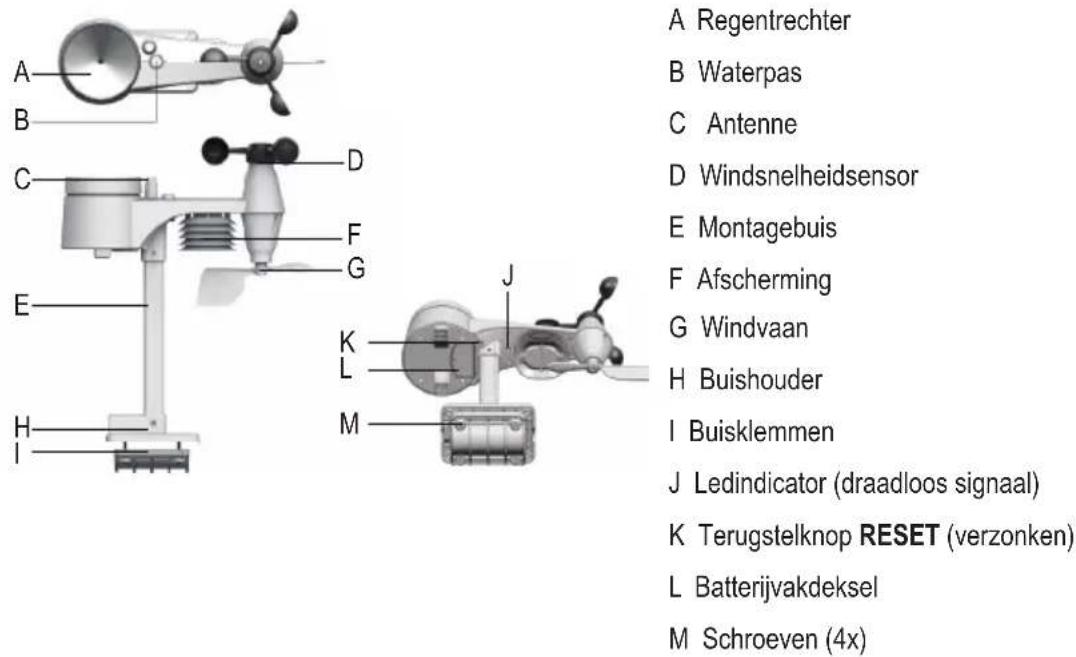

d) Buitensensor 54

1. Voorbereidingen voor het opstellen en monteren 54

a) Bereik van het draadloze signala 54
b) Installatie-instructies 55

1. Installatie en montage 56

a) Weerstation 56

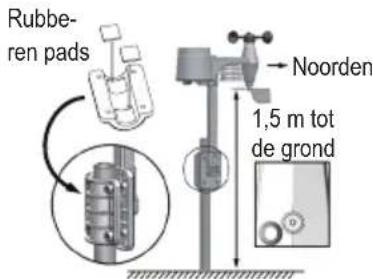

b) Buitensensor 56

1. Ingebruikname 58

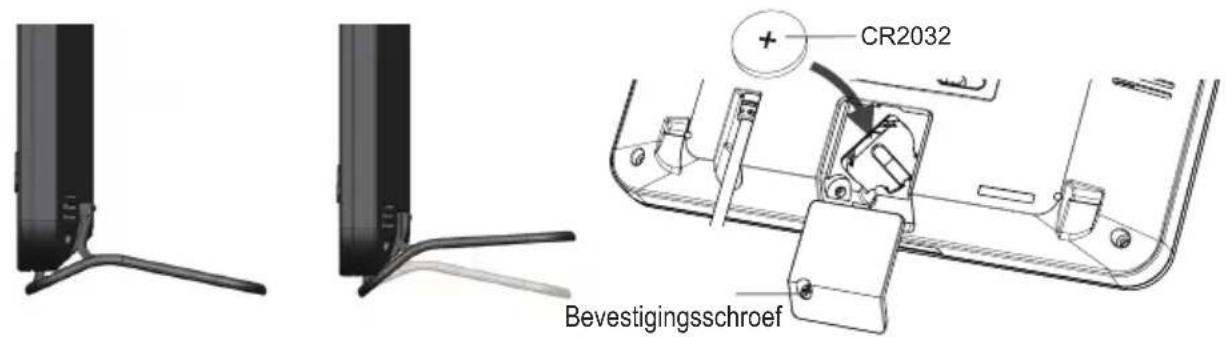

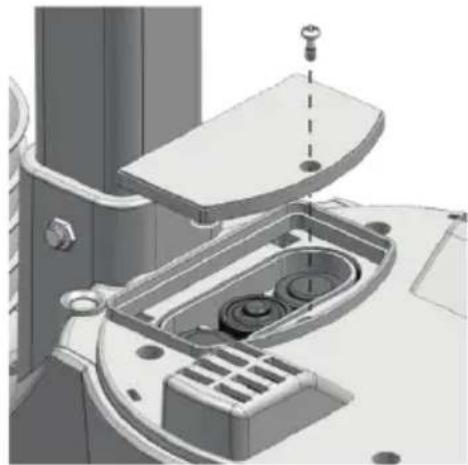

a) Batterijenplaatsen 58
b) Aansluiting van het weerstation op de netvoedingsadapter 60

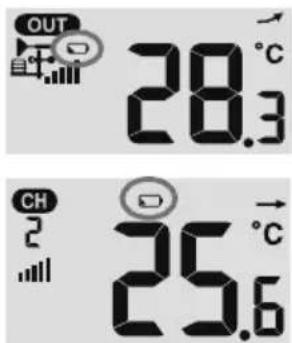

c) Batterijen verrangen 60

1. Bediening 61

a) Sluit het weerstation draadloos aan op de buitensensor. 61
b) Het testen van het weerstation en de buitensensor 62

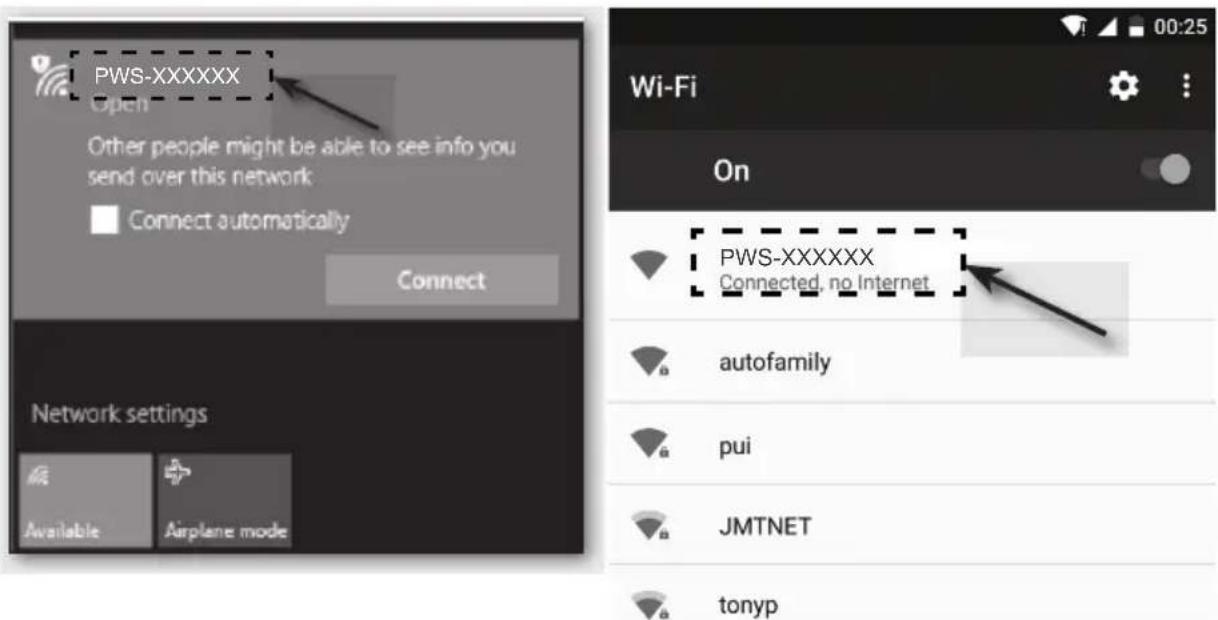

c) WLAN-verbinding tot stand brengen:tussen het weerstation en de router. 62
d) Tijdweergave en tijdinstelling 63
e) Instellen van het alarm en de alarmtijd 64
f) Activeren en instellen van waarschuwingsalarmen 64

g) Uitschakelen geactiveerd waarschuwingsalarm 66
h) De hintergrundverlichting instellen 66

12. Weergaven en betekenissen 66

a) Weergave van temperatuur en vochtigheid 66
b) Luchtdrukeenheid en luchtdrukweergave 67
c) Weerindex-weergave van FEELS LIKE HEAT INDEX WIND CHILL DEWPOINT 67
d) Neerslagmeting 68

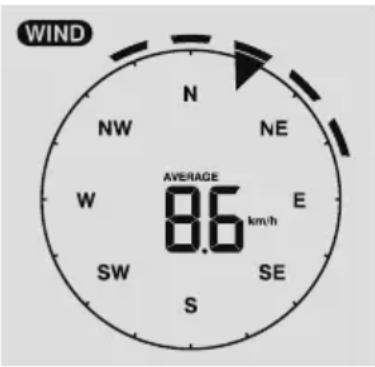

e) Weergave van windsnelheid en windrichting. 69
f) Weergave van de gecumuleerde MAX-/MIN-waarden van de weergegevens 70
g) Meetwaarden buiten het meetbereik 70
h)Maanfasen. 70

i) Weersvoorspelling en weersverwachtingssymbolen 71
j) Comfortweergave 72
k) Weergave van weergegevens van verschillende buitensensors 72

13. http-interface (web) van het weerstation 72

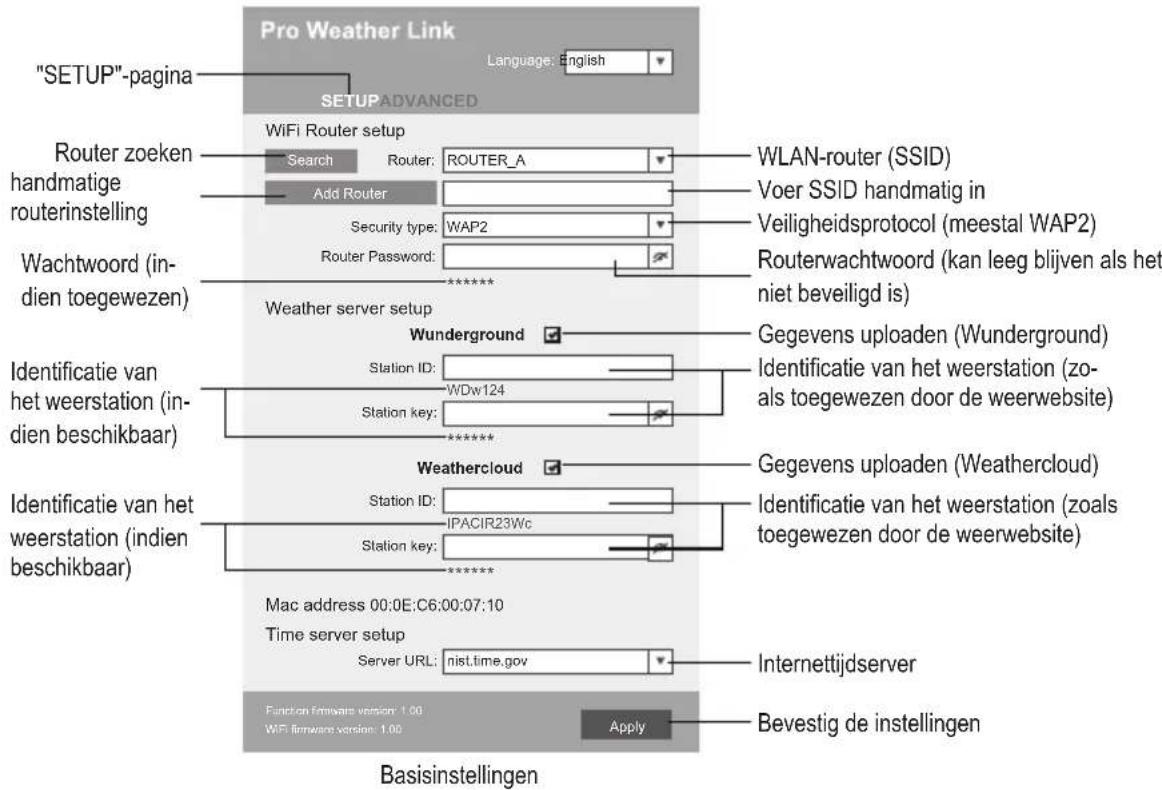

a) Instelpagina van het weerstation 72

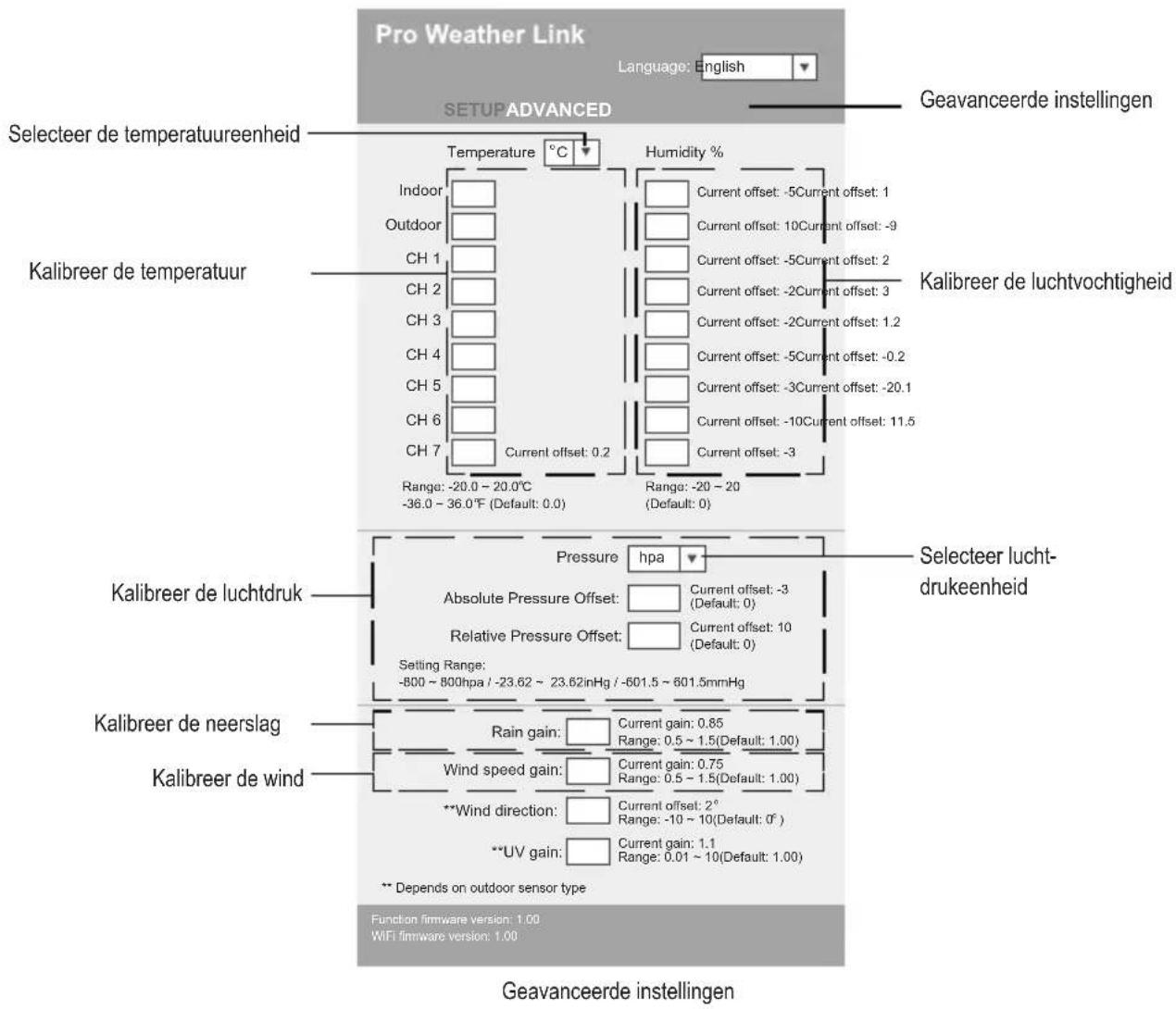

b) Geavanceerde instellenen van de webinterface. 73
c) Kalibratie 74

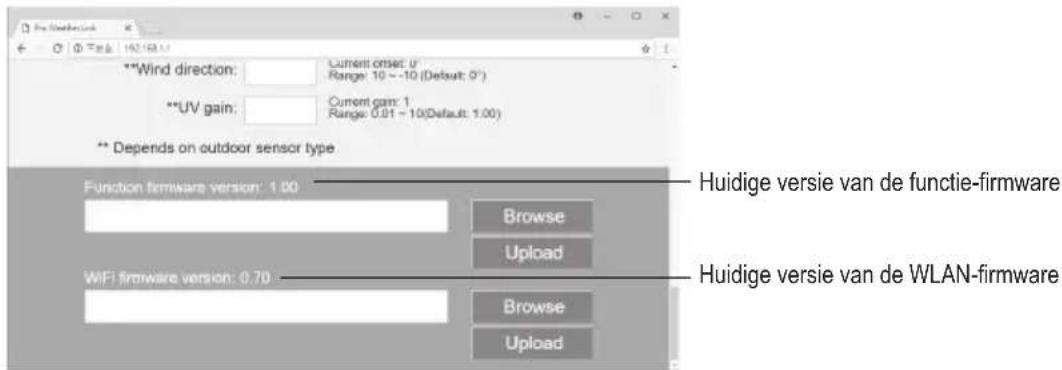

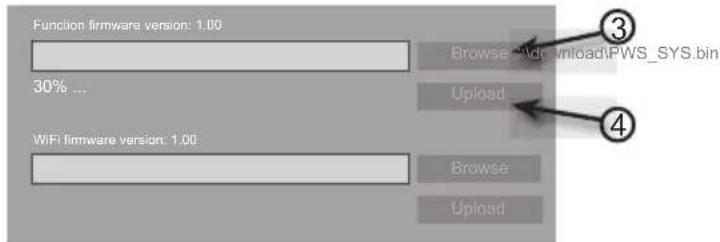

d) Firmware bijwerken 74

15.Problemen oplossen 76
16. Verzorging en reiniging 77
17. Onderhoud 77

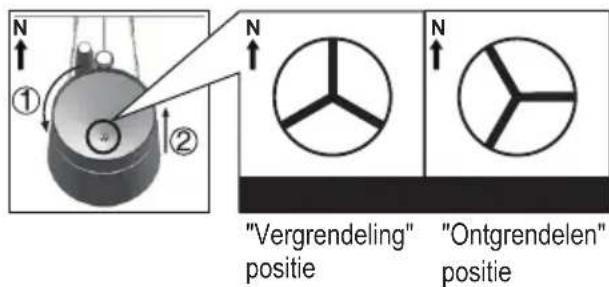

a) Regentrechter reinigen 77

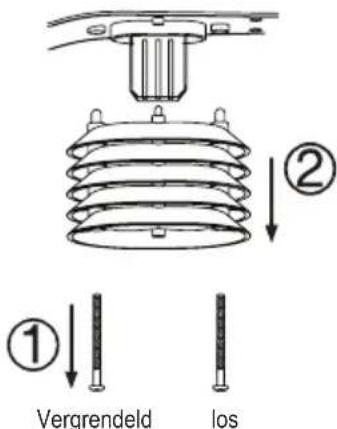

b) Reinigen van de buitenvoeler thermo-hydro-sensormodule 77

18. Conformiteitsverklaring (DOC) 78

1. Verwijdering 78

a) Product 78
b) Batterijen/accu's 78

Hartelijk dank voor de aankoop van dit product.

Het product voldoet aan alle wettelijkke, nationale en Europese normen.

Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker de aanwijzingen in deze gebruiksaanwijzing op te volgen.

Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiks-aanwijzing waarom voor later gebruik!

Bij technische vragen kunt u zich wenden tot unsere helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek worden gebrukt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.

Het symbool met een uitroepteken in een drihoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd要去en worden.

U ziet het pijl-symbolaal waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Het product mag alleen binnenshuis in droge, gesloten ruimtes worden gebruikt. Het product mag nicht vochtig of nat worden, er bestaat levensgevaar door een elektrische schok!

Dit symbol geeft aan dat dit product volgens beschermingsklasse II is opgebouwd. Het heeft een versterkte of dubbele isolatie:tussen stroomcircuit en uitgangsspanning.

Dit apparatus is CE-goedgekeurd en voldoet aan de betrokken Europese richtlijnen.

Dit symbol geeft aan dat dit product voldoet aan de eisen van de energie-efficientre standarden voor de Klasse VI voldoet.

Dit product worden gebruikt om diverse meetwaarden wee ter te geven, zoals binnentemperatuur en buitentemperatuur, luchtvochtigheid binnen/buiten, neerslag, windsnelheid en windrichting. De meetgegevens van de buitensensor wor den draadloos hier het weerstation verzonden. Het product slaat de gemeten maximum/minimumwaarden van elke dag op. Deze meetgegevens konnen worden afgeroepen.

De omgevingsluchtdruk worden gemeten en weergegeven door middel van een interne luchtduktensor en worden ook als luchtduktrend weergegeven door middel van luchtduktrendindicatoren. Het werkstation berekent ook een weersvoorspelling en registreert veranderingen in de luchtdruk. De weersvoorspelling worden op het display weergegeven door middel van grafische symbolen. Tijd en datum können automatisch worden ingesteld via het Network Time Protocol (NTP). Een handmatige instelling is beschuer ook möglich, bijvoorbeld in geval van verbindingsproblemen. Het werkstation kan worden ingesteld via een HTTP-interface. Het werkstation要去 via WLAN met het internet verbonden zijn. Een lijst met alle kenmerken en eigenschappen van het product vindt u in hoofdstuk 5. "Eigenschappen en functies". Het werkstation wordt aangesloten op een externe netspanningsadapter (bij de levering inbegrepen) en heeft een CR2032-knoopel als reservebatterij. De buitensensor worden gevoed door drie AA/mignon-batterijen. Het werkstation mag alleen binnenshuis worden gebruikt, Niet buten. Contact met vocht, bijvoorbeld in de badkamer enz.要去 absolutiert worden vermeden. De buitensensor worden buten gebruikt (IPX4). Het meetapparaat is geschikt voor de meest uitenlopende toepassingen in fabrieken, scholen, kantoen en.thuis. Het product is Niet geschikt voor commerciele of medische toepassingen.

In verband met veiligheid en normering zichen geen aanpassingen en/of wijzigingen aan dit product toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product beschadigd raken. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld kortsluiting, brand, elektrische schokken enzovoort. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehonden.

4. Leveringsomvang

Weerstation
- Buitensensor
Montagebuis
- Buishouder met klem
- Schroevenset (voor de klem 4x schroef, 4x ring, 4x moer, 2x rubber pads) (voor de buishouder 2x schroef, 2x moer)
- Netvoedingsadapter
Knoopcel CR2032
- Gebruiksaanwijzig

Actuele gebruiksaanwijzingen

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-Code. Volg de instructies op de website.

5. Eigenschappen en functies

• Update de weergegevens rond uwuis op elke plaats
• 5,7 inch kleurendisplay
• Upload van lokale weerberichten op een openbaar weerplatform (Weather-Underground & Weathercloud)
• Instellen van het contrastniveau van hetLCD-display voor verschillende kijkhoeken
  Weergave van tijd en weekendag
• Weergave van de binnentemperatuur en luchtvochtingheid
• Weergave van buitentemperatuur en luchtvochtigheid
• Weergave van windrichting en windsnelheid (vlagen of gemiddelde windsnelheid)
  Realtime & dominante windrichting (16-voudige richtingsindicator)
• Weergave van de neerslag (per uur, per dag, per week, per maand en totaal)
  Luchtdrukmeting
• Weerindex voor waargenomen waar zoals een hitte-index, de gevoelstemperatuur en de dauwpunttemperatuur (binnen)
• Geheugen voor maximum- en minimumwaarde (metijd en datum van optreden van het maximum/minimum)
• Weersverwachting voor de komende 12 uur via grafische symbolen
• Comfortindicator voor een droog, vochtig of optimaal ruimteklimaat
• Registratie van de weergegevens van de staat 24研究成果
  Weergave van de huidige maanstand
• Meetwaarde-alarmfunctie (alarmsignaal bij overschrijden/verallenen onder instelbare grenswaarden) Hi/lo-alarminstelling (binnen- en buitentemperatuur en luchtvochtigheid), hi/lo-alarminstelling (windsnelheid, dagelijke neerslag & drukverlies)
• Waarschuwingsindicator voor hi/lo-alarm
• Weerkalibratie (via de geconfigureerde http-interface)
  3 holderheidsniveauaus hi / lo / off
• Firmware-upgrade möglichk
• Tafelmontage möglich via bijgeleverde standard of wandmontage
  Weergave van de weekday in 7 talen (EN / DE / FR / ES / IT / NL / RU)
• Alarmfunctie met sluimerstand ("Snoopze") en met vorstwaarschuwingsfunctie
• Temperatuurweergave-eenheid omschakelbaar tussen ^ C (graden Celsius) en ^ F (graden Fahrenheit)

6. Veiligheidsinstructies

Lees de gelebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing Niet opvolgt, hunnen wij Niet aansprakelijk worden gesteld voor de daardoor ontstane schade aan Personen of voorwerpen. Bovendien verwalt in dergelijk gezallen de aansprakelijkheid/garantie.

a) Algemeen

• Het product is geen spelelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmaterialiaal Niet achelooos rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Bescherm het product gegen extreme temperatures, direct zonlicht, zware schokken, hoge vochtigkeit, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Stel het product Niet bloot aan welke mechanische belasting dan ook.

• Als het Niet langer möglichk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan nicht langer worden gegardeerd wonneer het product:

• zichtbaar is beschadigd,

• nicht meer waar behoren werkst,
• gedurende langere tijd onder ongunstige omstandigheden is bewaard of

• onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

• Behandel het product met zorg. Schokken, stoten of zichs vallen vanaf een geringe hoogte konnen het product beschadigen.

• Raadpleeg een vakman wanneer u twijfelt over het juiste gebruik, de verilgheid of het aansluiten van het product.
• Laat onderhoud, aanpassingen en reparations alleen uitvoeren door een specialist of in een servicecentrum.
• Als u nog vragen heeft die nicht door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met unsere technische Dienst of andere specialisten.

b) Aangesloten apparaten

• Neem ook de verilgheidsinstrumentes en gebruiksaanwijzingen van alle andere apparaten in acht die met het product�ijn verbonden.

c) Batterijen/accu's

• Let op de juiste polariteit bij hetplaatsen van de batterij/accu.
• De batterijen/accu's dienen uit het apparaat te worden verwijderd wanner het gedurende langere tijd Niet worden gebruikt om beschadiging door lekkage te voorkomen. Lekkende of beschadigde batterijen/accu's hunnen bij contact met de huid chemische brandwonden veroorzaken. Gebruik waarveiligheidshandschoenen bij de omgang met beschadigde batterijen/accu's.
• Bewaar batterijen/accu's buiten het bereik van kinderen. Laat batterijen/accu's Niet rondslingeren,ondat deze door kinderen en/of huisdieren ingeslikt hunnen worden.
• Batterijen/accu's mogen Niet uit elkaar worden gehaald, worden kortgesloten of worden verbrand. Probeer nooit Niet-oplaadbare batterijien op te laden. Er bestaat explosiegevaar!
• Alle batterijen/accu's要去 op hetzelfde moment worden verrangen. Het door elkaar gebruiken van oude en neue batterijen/accu's in het apparaat kan leiden tot het uitvallen van de batterijen/accu's en beschadiging van het apparaat.

d) Personen en product

• Dek verwil de rotor draait de luchtinlaat Niet af en stek er geen voorwerpen in.
• Blokker de ventilatieopeningen van het product Niet op een andere manier. Niet afdekken.
• Neem ook de veiligheidsinstructies in de afzonderlijke hoofdstukken in acht.
• Het product is alleen bedoeld voor privégebruik. Het is Niet geschikt voor medische doeleinden of voor publieke informatie. Het product is Niet bestemd voor commerciele of industrièle toepassingen. Er worden geen aansprakelijkheid aanvaard voor gebruik van het apparaat in commerciele of industrièle bedrijven of bij gebruik onder vergelijkbare omstandigheden.
• Gebruik het product Niet in ziekenhuizen of medische instellenen. Hoewel de buitensensor slechts relatief zwakke radiosignalen uitzendt, können denen toch leiden tot storing van levensondersteunende systemen. Hetzelfde geldt eventueel ook op andereplaatsen.
  In scholen, opledingscentra, hobbyruimten en werkplaatsen要去 door geschoold personeel voldoende toezicht worden gehonden op de bediening van dit apparaat.
• De producent is nicht verantwoordelijk voor onjuiste meldingen,meetwaarden of weersvoorspellingen en de gevolgen waarvan.
• Het weerstation is alleen geschikt voor gebruik in droge, afgesloten binnenruimtes. Stel het product nooit bloot aan direct zonlicht, zeer hoge of lage temperaturen, vochtigheid of nattigheid; dit leidt tot beschadigingen.
• De buitensensor is geschikt voor gebruik buitenshuis. Het product magECHter Niet in of onder water gebruikt worden. Ditzal de sensor onherstelbaar beschadigen.
• Dit product bevatkleine onderdelen en batterijien die kunnen worden ingeslikt.
• Gebruik geen reserveonderdelen of andere onderdelen die Niet door de fabrikant zich gespecifieerd.
  Zorgdat kinderen Niet met de onderden konnen spelen.
• Gebruik het product alleen in een gematigd klimaat, Niet in een tropisch klimaat.
• Plaat het weerstation Niet op kwetsbare meubeloppervlakken (zoals hout) zonder geschikte bescherming. Anders können er krassen, drukplekken of verkleuringen ontstaan.

• Plaats het weerstation op minstens 20cm afstand van mensen.
• Dit apparaat is alleen geschikt voor montage op een hoogte van minder dan 2m

• De netvoedingsadapter behoort tot veiligheidsklasse II.
  Zorg ervoor dat elektrische apparaten nooit met vloeistof in contact komen en zet geen met vloeistof gemulde voorwerpen naast het apparaat. Mocht er toch vloeistof een voorwerp in het apparaatterecht zijn gekomen, schakel dan het betreffende stopcontact stroomloos (zet bijv. de aardlekschakelaar uit) en trek cervolgens de stekker uit het stopcontact. Het product mag daarna Niet meer worden gebruikt; breng het maar een servicecentrum.
• Gebruik het product nooit meteen nadat het vanuit een koude maar een warme ruimte werk overgebracht. De condens die hierbij ontstaat kan in bepaalde gevallen het product onherstelbaar beschadigen. Laat het product eerst op kamertemperatuur komen voordat u het aansluit en gebruikt. Dit kan eventueel enkele uren duren.
• Het stopcontact要去 in de buurt van het apparaat bevinden en gemakkelijk bereikbaar zijn.
• Gebruik als spanningsbron naast de batterijen uitsluitend de meegeleverde netvoedingsadapter.
• Als spanningsbron voor de netvoedingsadapter mag uitsluitend een goedgekeurd stopcontact van het openbare elektriciteitsnet worden gezruikt. Controlleroor het aansluien van de netvoedingsadapter op het stopcontact of de op de netvoedingsadapter aangegeven spanning overeenkomt met de spanning van uw stroomleverancier.
• De netspanningsadapter mag nooit met natte handen in het stopcontact gestoken of eruit getrokken worden.
• Trek de netspanningsadapter nooit aan de stroomkabel uit het stopcontact, maar trek deze algid aan de waarvoort bestemde greepvlakken uit het stopcontact.
• Wanner u het product installeert, zorg er dan voor dat de kabels Niet worden platgedrukt, geknikt of door scherpe randen worden beschadigd.
• Plaats kabels algijd zo, dat niemand erover kan struikelen of erin verstrikt kan raken. Er bestaat risico op verwondingen.
• Haal de netvoedingsadapter om veiligheidsredenen bij onweer alttijd uit het stopcontact.
• Trek de stekker uit het stopcontact als u het apparaat langerearend Niet gebruikt.
• Raak de netvoedingsadapter Niet aan wonneer deze beschadigingen vertoont; levensgevaar door een elektrische schok! Schakel eerst de netspanning van het stopcontact uit, waarop de netvoedingsadapter is aangesloten (door de bijbehorende hoofdzekering uit te schaken of eruit te draaien, aangesloten FI-aardlekschakelaar uit te schaken, zodat het stopcontact van alle polen van de netspanning ontkoppeld is). Trek daarna pas de stekker van de netvoedingsadapter uit het stopcontact. Zorg ervoor dat een beschadigde netvoedingsadapter milieuvriendelijk worden afgevoerd, gebruik het Nieteer. Vervang de netvoedingsadapter door een identiek exemplaar.
• Er mogen zich geen apparaten met sterke elektrische of magnetische velden in de nabijheid van het product bevinden, zoals transformatoren, motoren, draadloze telefoons, radioapparatuur, etc.,ondat ze het product konnen beinvloeden.

7. Bedieningselementen

a) Weerstation

1 Standaard
2 Knop SNOOZE
3 Knop CHANNEL
4 Knop HISTORY
5 Knop MAX/MIN
6 Windknop
7 Indexknop
8 Luchtdrukknop
9 Regenknop
10 Lcd-display
11 Tijdinstelknop
12 Alarmknop
13 Ophangopeningen
14 Waarschuwingsknop

15 Omlaag-knop V
16 Omhoog-knop
17 Aansluitkabel voor de netvoedingsadapter (met laagspanningsbus)
18 Instelknop tijdmodus 12/24
19 Schuifschakelaar ^ / ^
20 Omschakel-knop BARO UNIT
21 Omschakel-knop SENSOR / WI-FI
22 Refresh-knop REFRESH
23 Batterijyakdeksel
24 Schuifschakelaar OFF/LO/HI
25 Resetknop RESET

b) Indications op hetLCD-display

1.1 Temperatuur en vochtigheid (binnen)
1.2 Weersvoorspellingssymbolen
1.3 Dag van de week / maanfasen /ijd / datum
1.4 Windwaarden (richting/sterkte)

1.5 Temperatur en luchtvochtigheid (buiten)
1.6 Luchtdrukweergave
1.7 Weergave van de neerslaghoeveelheid
1.8 Weerindex (bijv. de waargenomen waarden)

c) Indicatorsymbolen op het display

Weergavebereik voor luchtvochtigheid/temperatuur binnenshuis, comfortindicator, grenswaarden (1.1)

Weergavebereik voor de weersverwachting (1.2)

"FORECAST" voor voorspelling

Grafische symbolen voor de weersverwachtig voor de komende 12 tot 24研究成果 (berekend op basis van de luchtdrukhistorie van de LASTE uren)

Weergavebereik voor de dag van de week, maanfase,ijd en datum (1.3)

PM

"MO" voor de eerste twee letters van de naam van de weekday (volgens de taalkeuze)

Maanfaseweergave (zie ook hoofdstuk 12 "Weergave en bediening", paragraaf h) "Maanfasen")

PM

"PM"-symbol voor 's middags in de 12-uurs tijsdaanduiding ("AM" voor 's morgens)

638

Weergave van de tijd in cijfers - uren en minuten

AP Toegangspun计提

SYNC

Het "SYNC"-symbool geeft aan dat het tijdsignal metsucces via het internet is ontvangen.

Het symbol geeft een bestaande WLAN-verbinding met de router aan. Het knippertijdens het opzetten van de verbinding.

Het belsymbol geeft de status van het alarm aan (zwart=alarm ingeschakeld, grijs=alarm uitgeschakeld).

DST Symbool "DST" zomertijd

Het vlokkensymbol geeft samen met het belsymbol aan dat het vorstalarm is geactiveerd.

Weergavebereik voor windwaarden (richting/sterkte) (1.4)

km/h

Weergavebereik "WIND" voor windsensor

Windrichting voor de laatste 5 Minutes

Gemiddelde windsnelheid ("AVERAGE") of vlaagsnelheid ("GUST")

Aanduiding van de windrichting door middel van de kompasafkorting (bijv. "SW" = "Zuidwest")

Eenheden "mph", "m/s", "km/h" of "knopen" voor windsnelheid, omschakelbaar

Weergavebereik voor luchtvochtigheid/temperatuur buiten, draadloze ontvangst- en regenval-grenswaarden (1.5)

Weergavebereik "OUT" voor buitensensor

Symbool voor de draadloze ontvangst van de meetwaarden van de buitensensor

Laag/zwak batterijsymbol voor de buitensensor (als er meer dan een buitensensor is, verschijnt dit symbool voor elk kanaal afzonderlijk)

Signaontvangstindicator

Symbool "HI AL" voor de bovenste grenswaarde / Symbool "LO AL" voor de onderste grenswaarde

Symbool "bor ingeschakelde meetwaarde-alarmfunctie

Trendweergave voor buitentemperatuur en buitenluchtvochtigheid (stijgend, constant, dalend)

Weergavewaarde van de buitentemperatuur

Weergavewaarde van de buitenluchtvochtigheid

Weergavebereik voor luchtdruk (1.6)

Weergavebereik "BARO" voor luchtduksen sensor

"ABSOLUTE"-symbol voor absolute luchtdruk, "RELATIVE"-symbol voor relatieve luchtdruk

Weergavewaarde van de luchtdruk

Eenheden "hPa", "inHg" of "mmHg" voor de luchtdruk, omschakelbaar

Weergavebereik voor de neerslaghoeveelheid (1,7)

Weergavebereik "RAIN" voor neerslagwaarden

Neerslaghoeveelheid van de laatste uren (24 seconden verversingsinterval)

Weergavewaarde van de neerslaghoeveelheid

Symbool "HI AL" of "LO AL" voor de bovenste of onderste grenswaarde

Symbool voor de ingeschakelde meetwaarde-alarmfunctie

Eenheden "in" (inches) of "mm" (millimeters) per eer voor de hoeveelheid neerslag, omschakelbaar

Weergavebereik voor de weeindex (1,8)

Deze bevat onder andere de gevoeltemperatuur, de warmte-index en de dauwpunttemperatuur.

Symbolen voor "WIND CHILL", "INDEX", "FEELS LIKE" en "DEW POINT". geeft het subjectieve gevoel van de temperatuur aan

Weergavewaarde

d) Buitensorson

8. Voorbereidingen voor het opstellen en monteren

Kies een geschikte installmentieplaats. Neem de volgende punten/criteria in acht.

a) Bereik van het draadloze signaal

Het bereik van het draadloze signaalussen de buitensensor en het weerstation is tot 150m onder optimale omstandigheden. Deze bereiksificatie geldt echter in het "vrije veld". Deze ideale opstelling (bijv. weerstation en buitensensor op een gladde, vlakke weide zonder bomen, huizen etc.) komt men in de praktijk echter zelden. Normaal gesproken wordt het weerstation binnen geplaatst en de buitensensor bij een carport, op de garage of in de tuin. Door de verschillende invloeden op de radiotransmissie kan geen specifiek bereik worden gegarandeerd. Normaal gesproken is het gebruik in een eengezinswoning echter zonder problemen möglichk. Als het weerstation geen gegevens van de buitensensor ontvangt (ondanks neue batterijen), verklein dan de afstandussen het weerstation en de buitensensor. Het bereik kan aanzienlijk gereduceerd worden door:

• Muren, plafonds van gewapend beton
• Gecoat isoleerglas, aluminiumvensters, etc.

Voertuigen
Bomen, struiken, aarde, rotsen
- Nabijheid van metalen & geleidende voorwerpen (bijv. radiatoren)
- De nabijheid van een menselijk lichaam
- Breedbandinterferentie, bijvoorbeeld in woonwijknen (DECT-telefoons, mobiele telefoons, draadloze hoofdtelefoons en draadloze luidsprekers, andere weerstations die opdezelfde frequentie werken, babyfoonsystemen, enz.)
- Nabijheid van elektromotoren, transformatoren, netspanningsadapters
- Nabijheid van stopcontacten, stroomkabels
- Nabijheid van slecht afgeschermde of opengestelde computers of andere elektrische apparatuur
- Andere apparaten die werken op bezelfde uitzendfrequentie (868 MHz).

De volgende waarden moeten u helpen om te beordelen hoe de materialen van bepaalde obstakels de radiosignalen dampen. Denk bij het opstellen aan obstakels in het directe gezichtsveld.

Blokkerend obstakte Verzwakking van het radiosignaal (in %)

Glas (eenvoudig, geen draadglas of gemetalliseerd) 5 - 15 %

Kunststoff 10 - 15%

Hout 10 - 40%

Baksteen 10 - 40%

Beton 40 - 80%

Metalen 90 - 100%

Kies de montageplaats van de buitensensor die de neerslaghoeveelheid kan meten. Direte neerslag op de buitensensor is nodig om de neerslaghoeveelheid nauwkeurig te meten. De sensor要去 vrijstaand worden opgesteld. De wind要去 van alle kanten ongehinderd de windsensor konnen raken om een nauwkeurige meting te garanderen. Plaatsen met turbulentie, zoals acheer schoorstenen:tussen daken die zich bij elkaar liggen,要去en indien möglichk worden vermeden.

b) Installatie-instructies

Metalen objcten en bouwwerken boven de omgeving uitsteken, lopen het risico op blikseminslag. Instaler de buitensensor nooitijdens onweersbuien, maar op een droge dag zonder kans op onweer.

Gebruik bij de installmentie van de buitensensor valbveiligingen zoals een veiligheidsharnas als u:

• werkt boven water waarin u kunt vallen, bijv. tuinvijver, ongeacht de hoogte
• Vanaf 1 m hoogte: Op werkplekken, bij bouwwerkzaamheden en bij trappenhuizen en muuropingen.
• Vanaf 3 m hoogte: Werk- en verkeersroutes op davon.
• Op alle andere werkplekken en verkeersroutines met een valhoogte vaneer dan 2 m.
• Beveilig openingen in vloeren, plafonds, dakoppervlakken met vaste beveiligingen voor de gehele duur van uw werkzaamheden!

• Beveilig materiaal en gereedschap gegen vallen!

• Tijdens de montage-en servicewerkzaamheden moet het gebied onder de montagelocatie worden afgezet.

• Markee de gezarenzone onder de montageplaats met waarschuwingsborden zoals "Voorlichtig, werkzaamheden" of blokkee deze zonodig en beveilig deze met waarschuwingssignalen.
• In het geval van installmentie op grotere hoogte要去en de te monteren onderdelen met een onafhankelijk veiligheidsysteme worden beveiligd teven vallen.

Let erop dat tijdens het boren van de montagegaten resp. tijdens het vastschroeven geen kabels of leidingen (ook waterleidingen) worden beschadigd.

9. Installatie en montage

a) Weerstation

Het werkstation kan binnenshuis worden geplaatst op een horizontaal, stabel, voldoende groot oppervlak met de standard (1). Gebruik in geval van kwestbare meubeloppervlakken een geschikte onderlaag om krassporen te vermiiden. Als alternatif kan de standard worden opgehangen met behulp van de ophangopeningen (13).

Voor een goede ontvangst要去 het weerstation Niet naast andere elektronische apparatuur, kabels, metalen onderdelen, enz. worden geplaatst. Installer het weerstation en de sensor op circa 2 m van eventuèle storingsbronnen. Hindermissen, die de draadloze verbinding tussen beiden verhinderen, zoals bijv. gebouwen, dienen eveneens te worden vermeden. De reikwijdte van het draadloos signal in het vrij veld bedraagt ca. 150m . Door de aanwezigheid van hindernissen worden dit minder.

b) Buitensor sensor

De buitensensor combineert meerere afzonderlijke sensors in een apparaat. De buitensensor kan met behulp van de buishouder (H) op een horizontaal oppervlak worden gemonteerd of, als de buitensensor uitsteekt, op een verticaal oppervlak, bijv. een wandeinde op een verticaal oppervlak. Gebruik in het eerste geval geschikte schroeven en indien nodig pluggen (niet bij de levering inbegrepen). Als alternatif kan de buitensensor op een geschikte buis worden gemonteerd met behulp van de buishouder(H) en de klem (I). Masthoulders voor satellantennes zijn ook geschikt voor dit doel. Gebruik beiden beugelonderdelen voor de buismontage (met buishouder (H), de klem (I)) en gebruik de bijgeleverde schroeven (M) om de buitensensor aan de buiseinden of andere geschikte houder bevestigen. De buishouder en de klem�zem geschikt voor een buisdiameter van ca. 030mm

Bevestig de buitensensor alkijd op een geschikte plaats! Laat het Niet los of ongemonteerd staan.

Voor een goede draadloze ontvangst mag de buitensensor Niet naast andere elektronische apparaten, kabels, meta-len onderdelen enz. worden geinstalleerd. Monteer de buitensensor in verticale positie (buis).

Wij raden u aan om voorafgaand aan de installmentie de batterijen in de buitensensor teplaatsen en een functietest uit te voeren (zie hoofdstuk 11 "Bediening" in paragraaf b) "Het testen van het weerstation en de buitensensor").

Aan de bovenzijde bevindt zich eenkleine ronde waterpas (B) voor het horizontaal uittijnen van de buitensensor. Monteer de buitensensor zo dat dekleine luchtbel in de waterpas in het midden van de cirkelmarkering staat.

Montage van de buis en de buishouder

1. Steek de bovenkant van de montagebuis (E) in de vierkante opening van de weersensor.

2. Zorg ervoor dat de pijlmarkeringen van de montagebuis en het bovenste deel van de sensor correct zijn uitgelijnd.

3. Steek de meegeleverde moer in het zeshoekige gat van de sensor. Plaats de schroef aan de andere Kant en draai deze vast met een geschikte schroevendraaier.

4. Steek de andere kant van de montagebuis in het vierkante gat van de plastic sta- daard. Zorg ervoor dat de pijlmarkeringen op de montagebuis en de buishouder (H) correct zijn uitgelijnd.

5. Steek de meegeleverde moer in het zeskantgat van de buishouder. Plaats de schroef aan de andere Kant en draai deze vast met een geschikte schroevendraier.

Opstellen van de buitensor (mastmontage) en uitlijnen

Op het noordelijk halfrond

1. Plaats de buitensensor op een vrijplaats waar de wind vrij toegang hebft, zonder enige hinder van bijv. luifels en dergelijkke. Hierdoor kunt u nauwkeurige regen- en windsnelheidsmetingen utvoeren.
2. De windvaan en de rotor van de buitensensor要去en hier het noorden "N" wijzen. Lijn de windvaan (G) van de buitensensor uit met het noorden.
3. Bevestig de buitensensor met de buishouder (H) en de klem (I) aan een geschikte ronde buis met een diameter tot ca. 0 30 mm .
4. Steek de rubberen pads in de klem voordat u de klem vastdraait.
5. De windvaan要去 ten minste 1,5 m boven de grond worden gemonteerd.
6. Bevestig de meegeleverde buishouder (ronde buis) verticaal buiten op een geschikte plaats, bijv. op een verticale mast. Lees in hoofdstuk 8 "Voorbereid ing voor opstelling en montage" hoe een juiste montageplaats kunt kiezen en welke speciale veiligheidsinstructies bij de montage in acht moeten worden genomen.
7. De waterpas (B) worden gebruikt voor de horizontale uitlijning van de buitensensor. Let op dat de luchtbel precies in het midden van de centreercirke moet staan, zodate de buitensensor precies horizontaal is uitgelijnd.

Bovenop de behuizing van de buitensensor bevindt zich een markings "N" tussen de regentrechter (A) en de windsnelheidssensor (D) en een pij voor de richting "Noorden". Monteer de buitensensor zo dat de "N"-markering preciesaar het noorden wijst. Een magnetisch kompas kan worden gebruikt om het noorden te bepalen. Sommige smartphones hebben een kompas geintegreerd als app. Als u geen kompas heeft, kut u misschien een kaart of kaartmaterial op het internet gebruiken om u te helpen bij het vinden van het noorden (bij benadering). Houd er bij het uitlijnen rekening mee dat de magnetische en geografische noordpool Niet hebelaal overeenkomen. U kutante zogenaamde "declinatie" overwegen. De lokale declinaties worden genoteerd in isogonale of luchtvaartkaarten en kuren u helpen om uw sensor precies volgens uw geografische locatie uit te lijnen.

Als al deutsche instructies nicht worden opgevolgd en de orientatie van de pijl Niet maar het noorden is, is de weergave van de windrichting in het werkstation Niet correct. Als u de markeringen dus Niet precies op uw geografische locatie aan de hand van de punten van het kompas uitlijnt, ontstaat er een permanente fout bij de bepaling van de windrichting door de buitensensor en het werkstation.

Op het zuidelijk halffrond

Voor een maximale nauwkeurigheid is de buitensensor zo gekalibreerd dat hij normala gesprokenaar het noorden is gericht. Installatie/montage op het zuidelijk halfrond van de aarde isECHTER mogelijk. Er moet dan een buitensensor worden geinstalleerd met de windvaanaar het zuiden gericht. Installer de buitensensor met de vaan (G)aar het zuiden gericht. Let op de installmentie-aanwijzingen. Volg bezelfde stappen als bij de noord-orientatie, maar verander allesaar de zuid-orientatie.U vindt deze instructies in de paragraaf "Op het noordelijk halfrond".

Om de weergave van het werkstation te wijzigen maar een locatie op het zuidelijk halfrond, volgt u de onderstaande stappen:

1. Houd in de normale modus de indexknop (7) gedurende 10 seconden ingedrukt om de sensoruitlijningsmodus te openen. Het "N"-symbool worden in de linker benedenhoek van het lcd-schem (10) weergegeven.
2. Druk op de omlaag-knop V (15) of op de omhoog-knop A (16) om de instelling te wijzigen maar het zuidelijk halfrond "S".
3. Druk op de indexknop om uw keuze te bevestigen en het menu te verlaten.

Als u de instelling van de hemisfeer wijzigt, worden de aanduiding van de maanstand op hetLCD-display automatisch gewijzigd. Zie hoofdstuk 12 "Weergave en bediening", paragraaf h) "Maanfasen" voor de weergavesymbolen van de maanfasen.

10. Ingebruikname

Neem eerst de buitensensor in gebruik en daarna het weerstation.

a) Batterijenplaatsen

Batterijen in de buitensor supraaten

Plaats de batterijen in een buitensensor. Het werkstation en de buitensensor(s)要去en zoicht möglich bij elkaar liggen. Breng de buitensensor en het werkstation indien nodig zich bij elkaar. Houd het werkstation altduiit uit de buurt van water, dus neem het Niet mee maar buiten in regenachtige ofatie omstandigheden. Als u meerere buitensensors gelebruikt, wacht dan tot de signalen van alle sensors zijn ontvangen.

Als de ledindicator (J) Niet brandt of continu brandt, controller dan of de batterijen met de juiste polariteit zich geplaatst. Hetplaatsen van de batterijen met de verkeerde polariteit kan de buitensensor permanent beschadigen.

• Open het batterijvakdeksel (L) aan de boenzijde van de buishouder (H) van de buitensensor. Draai hiervoor de enkele schroef van het batterijvakdeksel los en draai de schroef met een geschikte schroevendraaier los.
• Plaats drie AA/mignon-batterijen (batterijen zich niet bij de levering inbegren) met de juiste polariteit in het batterijvakje (let op plus/+ en min/-).
• Na hetplaatsen van de batterijen zal de ledindicator (J) beginnen te knipperen. De ledindicator knippert daarna om de 12 seconden. Het draadloze signal voor de windgegevens worden om de 12 seconden uit gezonden. De overdracht van neue temperatuur-, vochtigheids- en neerslagdata gebeurt na elke 24 seconden.
• Als de ledindicator (J) Niet oplicht, controller dan of de batterijen functioneren en correct+zijn geplaatst.
• Sluit het batterijvakdeksel wee. Zorg ervoor dat de afdichtring correct is geplaatst. Dit is nodig om het batterijcompartment waterdicht te make, anders kan er vocht in de sensor komen.
• Schroef het batterijcompartment一周 zich.

Het is möglichk om het weerstation en/of de buitensensor te gebruiken met oplaadbare batterijen. Door de lagere spanning (batterij = 1,5 V, oplaadbare batterij = 1,2 V) zal de bedrijfstijd en het weergavecontrast darüber aanzienlijk afnemen. Bovendien zijn oplaadbare batterijen zeer temperatuurgevoelig, wat de werkstijd van de buitensensor bij lage omgevingstemperaturen nog verder verkort. Wij raden.daarom aan alleen hoogwaardige alkalinebatterijen te gebruiken voor zowel het weerstation als de buitensensor en geen oplaadbare batterijen.

Bij gebruik van de buitensensor in een kouder klimaat要去en Niet-oplaadbare lithiumbatterijen worden gebruikt, omdat deze minder gevoelig zich voor koude. Onder normale klatatologische omstandigheden zich alkalinebatterijen darüber voldoende.

De batterij in het weerstation plaatsen

• Verwijder de standaard (1) van het weerstation.
• Draai de bevestigingsschroef van het kleie van het batterijivak los (23).

• Open het klepie van het batterijivak (23) aan deijkenkant van het weerstation.

• Plaats een CR2032-batterij (meegeleverd) in het batterijivak en let op de juiste polariteit (plus/+ en min/-).

• De positieve pool (+) van de batterij moet maar buiten gericht়.

Het gebruik van de back-upbatterij zorgtervoordat er een back-up kan worden gemaakt van de gegevens, zichs als er geen stroomvoorziening is van de netvoedingsadapter. De batterij van het weerstation worden gebruikt om verschillende functies te voeden wanner de netvoedingsadapter nicht is aangesloten. Zo worden bijvoorbeeld de tijd en datum, de maximale en minimale temperatuurwaarden en de weergegevens van een of meer sensorkanalen van de afgelopen 24 uur in het interne geheugen opgeslagen. Alarminstellungen, offsets van weerdata en kanaalinformatie van de sensors worden ook door de batterijvoeding in stand gehonden. Routerinformatie en weerserverinstellungen worden opgeslagen in het geheugen van het apparatus.

• Sluit het klepje van het batterijvak.
• Schroef het weeer vast met de bevestigingsschroef.

b) Aansluiting van het weerstation op de netvoedingsadapter

• Sluit de laagspanningsstekker aan de voedingskabel (17) van de netvoedingsadapter aan op zichijde van het weerstation.

Als er geen aanwijzingen zijn op hetLCD-display (10), druk dan op de reset-knop RESET (25) met een puntIG voorwerp om het weerstation te resetten. Alle weergave-elementen gaan kortstondig branden op hetLCD-display. Er klinkt een korte pieptoon.
- Druk op de omlaag-knop V (15) of de omhoog-knop A (16) om de kijkhoek van het Icd-schem aan te passen aan de installmentatie- of montagesituatie voor een optimale weergave.
Als u het weerstation op de netvoedingsadapter aansluit wanner de batterij correct is geplaatst, za het weerstation alleen worden gevoed door de stroom van de netvoedingsadapter. Het heeft prioriteit over de batterij.

c) Batterijen verrangen

De batterijen van de buitensensor verrangen

• Als het batterijsymbol in het "OUT"- of "CH"-displaygedeelte van hetLCD-display (10) verschijnt, is de batterijspanning van de buitensensor op het betreffende kanaal, te laag. De batterijen van de buitensensor要去en worden verrangen. U要去 alle batterijen in de huidige sensor tegelijkertijd verrangen.
• Om de batterijen te verrangen, gaat u te werk zoals beschreiben in de paragraaf "Batterijen in de buitensensor plaatsen". Verwijder de gebruekte batterijen voordat uulative plaatst.

Telkens wanner u de batterijen van een buitensor sensor heeft verrangen, moet de draadloze verbinding met het weerstation handmatig tot stand worden gebracht. Anders worden de buitensor sensor nicht automatisch door het weerstation gezonden. Ga als volgt te werk:

1. Wanner u alle batterijen in een buitensensor heegt verrangen door neue, druk dan op de omschakel-knop SENSOR / WI-Fl (21) op het weerstation.
2. Druk kort daarna op de reset-knop RESET (K) op de buitensensor.

Vervang de batterij van het weerstation

• Als hetLCD-display (10) van het weerstation zwakker worden, is de batterijspanning van het weerstation te laag. De CR2032-batterij要去 worden verrangen.
• Om de batterij te verrangen, gaat u te werk zoals beschreiben in de paragraaf "De batterij in het weerstation plaatsen". Verwijder de gebruekte batterij voordat u deze opnieuwplaatst.

11. Bediening

a) Sluit het weerstation draadloos aan op de buitensor.

De zender voor draadloze transmissie van alle meetgegevens is geintegreerd in de buitensensor. Het werkstation begint automatisch te zoekenaar actieve buitensensors en verbindt deze draadloos wanner de batterij is geplaatst. Het ontvangsymbool nippert. Dit geeft aan dat het werkstation op zoek isaar het draadloze signal van de buitensensor. Als de verbinding succesvol is, worden het ontvangsymbool en de buitentemperatuur, luchtvochtigheid, windsnelheid, windrichting en neerslag permanent op hetLCD-display (10) weergegeven.

Draadloze ontvangstindicator

De signalsterkte voor de draadloze verbindingCUSen het weerstation en de buitensensor(s) wordt op hetLCD-display (10) van het weerstation weergegeven zoals in de volgende tabel:

geen signalaal zwak signalaal	goed signalaal

Als het signalaal eenmaal is onderbroken en Niet binnen 15 minuten waar wordt ontvangen, verwijnt het ontvangst-symbool van het Icd-display. Als het signalaal net binnen de komende 48 uur waar wordt ontvangen, wordt er een permanente foulmelding weergegeven. De weergave voor temperatuur en vochtigheid (buiten) in het Icd-display (10) tonen dan de foulmelding "Er" voor het betreffende kanaal.

• Om een neue verbinding aan te make, moet u de batterijen UIT het apparaat nemen.
• Druk verwolgens op de omschakel-knop SENSOR / WI-FI (21) om de buitensensor waar aan te sluiten op het weerstation.

Aansluiten van extra buitensensors

• Druk op de omschakel-knop SENSOR / WI-FI (21) om handmatig te zoekenaar de buitensensor van het momenteel weergegeven kanaal. Zodra het sensorsignaal is gezonden, worden de signalsterkte van de sensor en de weergegevens van de buitensensor op hetLCD-display (10) weergegeven.
  Herhaal deze procedure voor maximaal zeven kanalen.

Bij de levering van dit product is slechts een buitensensor inbegren. Extra draadloze sensors zich nicht inbegren. Dit weerstation ondersteunt ook andere soorten buitensensors Zoals bodemvochtensensors en zwembadsensors. Vraag uw dealer voor meer informatie.

b) Het testen van het weerstation en de buitensor

U kunt de functie van het weerstation en de buitensensor testen voordat u de buitensensor permanent installeert. Het weerstation en de buitensensor mogen Nieteer dan 1,7 tot 3,3 m van elkaar verwijderd zichn wonneur u voor het eerst probeert te synchroniseren.

Stel de voeding van het weerstation en de buitensensor in zoals beschreven in hoofdstuk 10. "Ingebruikname".
Wacht zo nodig enige tijd tot alle signalen van de afzonderlijke sensors met succes zich ontvangen. U kunt wind simuleren door de windsnelheidssensor (D) te draaien en regen door water in de regentrechtter (A) te gieten om de eerste metingen van alle sensors te krijgen.

c) WLAN-verbinding tot stand brengen:tussen het weerstation en de router

1. Wanner het weerstation voor het eerst in gebruik worden genomen, houdt u de omschakel-knop SENSOR / WI- FI (21) 6 seconden lang ingedrukt. In de normale modus verschijnen het "AP"-symbool en het symbool . Het geeft aan dat het weerstation in de zogenaamde AP-modus (Access Point) staat en klaar is voor de draadloze instelleningen.

1. Sluit uw smartphone, tablet of computer aan op het weerstation via een draadloos netwerk.
2. Selecteer de WLAN-networkkinstellungen op de pc of selecteer WLAN onder Android / iOS-instelling WLAN om de SSID in te stellen: Kies PWS-XXXXXX uit de lijst. Het duurt enkele seconden om de verbinding tot stand te brengen.

PC WLAN-netwerkinterface Android WLAN-netwerkinterface

d) Tijdweergave enijdinstelling

Automatischeijdinstalling (status van de internettijdserververbinding)

Na de verbinding met het internet zal het weerstation proberen verbinding te makeen met de internettijdserver om de UTC-tijd te synchroniseren. Zodra de verbinding metsucces tot stand is gebracht en de tijdsynchronisatie is voltooid, verschijnt het symbol "SYNC" permanent.

PM

Tijdzone: Om deijd voor uwijdzone weer te gehen, wijzigt u deijdzone van '00' (standaardinstelling) maar uwijdzone in de instelmodus van de klok (bijv. 01 voor Midden-Europa of 08 voor China).

1. Houd deijdinstelknop (311) gedurende 2 seconden ingedrukt om deijdinstelmodus te openen.
2. Druk op de omhoog-knop (16) of omlaag-knop (6) om uw tijdzone te selecteren.
3. Houd verwolgens deijdinstelknop ingedrukt om uw instelling te bevestigen en af te sluiten. Voor meer informatie, die de paragraaf "De tijd en datum handmatig instellen".

De tijd worden elke dag automatisch gesynchroniseerd via de internettijdserver om 12:00 en 24:00uur.

Als u de internettijd handmatig wilt synchroniseren, kurz u op de refresh-knop REFRESH (22) drukken. De tijdsynchronisatie moet binnen ongeveer 1 minuut voltooid+zijn.

Handmatig instellen van deijd en datum

Handmatigeijd- en kalenderinstelling is alleen nodig als het weerstation geen toegang heeft tot het internet of als u het zonder internet- en WLAN-verbinding wilt gebruiken.

Dit weerstation krijgt normal gesproken zijnijdinstelling door synchronisatie met de toegewezen internettijdserver. Als u het offline wilt gebruiken, kut u deijd en datum handmatig instellen.

1. Houd na de eerste keer inschakelen de omschakel-knop SENSOR / WI-FI (21) gedurende 6 seconden ingedrukt. Het weerstation schakelt over maar de normale modus.
2. Houd de tijdinstelknop (11) gedurende 2 seconden ingedrukt om een instelling in te voeren.
3. De instelvolgorde begint en is als volgt: Time Zone DST ON/OFF Hour Minute 12/24 hour format Year Month Day M-D/D-M format Time sync ON/OFF weekday Language. (Dit+zijn Tijdzone Zomertijd AAN/UIT Uur Minuut 12/24-uur-formaat Jaar Maand Dag M-D / D-M-formaat tijdsynchronisatie AAN/UIT taal van de weekdag)
4. Druk op de omhoog-knop (16) of omlaag-knop V (15) om een waarde te wijzigen. Houd elke knop ingedrukt om snel door de cijfers te bladeren.
5. Druk op de tijdinstelknop om de instelling op te slaan en de instelvolgorde aan het einde van de instelvolgorde af te sluiten.
6. Houdijdens het instellen de tijdinstelknop © gedurende 2 seconden ingedrukt om terug te keren maar de normale weergave.
7. Als er gedurende 60 seconden geen knop worden ingedrukt, keert het weerstation automatischtering aan de normale weergave en worden de instellen gen geannuleerd.

In de normale modus houdt u de tijdinstelknop ingedrukt om te schakelenussen Jaar- en datumweergave.

1. Druk op de instelknop voor het instellen van de tijdmodus 12/24 (18) om deijdweergave te wijzigenussen het 12-uurs- en 24-uursformaat.

e) Instellen van het alarm en de alarmeitijd

Het weerstation heeft een wekalarm dat wordt geactiveerd of ingesteld en geschakeld afhankelijk van de tijd.

• Houd de alarmknop (12) ongeveer 2 seconden ingedrukt. De uuraanduiding van de alarmtijd begint te knipperen.
• Druk op de omhoog-knop (16) of omlaag-knop V (15) om de uurinstelling van het alarm te wijzigen. Bevestig de instelling door op de alarmknop 4(12) te drukken. De minuutaanduiding knippert.
• Druk op de omhoog-knop (16) of omlaag-knop V (15) om de instelling van de minuten te wijzigen. Bevestig deinstilling door op de alarmknop te drukken.
• De alarmfunctie worden automatisch geactiveerd zodia u de alarmtijd hebts ingesteld. Het symbol "Q" verschijnt op hetLCD-display.

Weergave van de alarmtijd en het in-/uitschakelen van het alarm

• Druk eenmaal kort op de alarmknop (12). De ingestelde alarmtijd worden gedurende ca. 5 seconden weergegeven.
• Druk gedurende dezeijd op de alarmknop om het alarm te activeren met de ingestelde alarmtijd.
• Als het alarm is geactiveerd, drukt u op de alarmknop om het alarm uit te schakelen. Het symbol "Q" verdwijnt van het LCD-display (10).

Activeren/deactiveren van een geactiveerd wekalarm

Wanneer deijd de ingestelde alarmtijd bereikt, klinkt het alarm. Het kan als volgt worden gestopt:

• Als er geen handeling worden verricht, stopt de alarmtoon automatisch na 2 minutes. Het alarm worden de volgen-de dag waar geactiveerd.
• Druk op de knop SNOOZE (2) om de sluimerfunctie in te schakelen. De alarmtoon gaat uit en klinkt dan na 5 minutes waar. Terwijl de sluimerfunctie is ingeschakeld, knippert het alarmsymbol ^ . De sluimerfunctie kan binnen 24aar steeds weeorden ingeschakeld.
• Houd de knop SNOOZE gedurende 2 seconden ingedrukt om het alarm uit te schakelen. Het za de volgende dag waar klinken.

f) Activeren en instellen van waarschuwingsalarmen

Het werkstation kan ook visuele en akoestische waarschuwingen geben wanner bepaalde meetwaarden worden overschreten of nicht worden bereikt. Ze können individueler worden ingesteld. Wanner de ingestelde meetwaarde is bereikt, worden het waarschuwingsalarm geactiveerd.

Vorstalarm activeren/deactiveren

1. Druk kort op de alarmknop (12). De ingestelde alarmtijd worden gedurende ca. 5 seconden weergegeven.
2. Druk gedurende deze tijd twee keer acheer elkaar op de alarmknop 已 om het vorstwaarschuwingsalarm te activeren. Het vorstalarmsymbol (sneeuwvlok) verschijnt op hetLCD-display (10) wonneer het is geactiveerd.
3. Als het vorstalarm is geactiveerd, klinkt er een akoestisch alarmtoon en knippert het vorstalarmsymbol bool op het LCD-display (10) als vorst worden gemeten.

Wanner het vorstalarm is geactiveerd, begint het vorstalarmsymbolool (nneeuwvlok) 30 minuten voor de waarschuwingstoon te knipperen als de buitentemperatuur lager is dan -3 °C.

Instellen en weergeven van waarschuwingsalarmen

Waarschuwingsalarmen voor temperatuur (binnen en buiten), vochtigheid (binnen en buiten), windsnelheid, luchtdruk en neerslaghoeveelheid�<|im_start|>assistant en instelbaar.

1. Druk op de waarschuwingsknop (14) om de gewenste alarmwaarde en de instelwaarden in de volgende volgorde waar te geeven. De symbolen "HI AL" of "LO AL" worden in het Icd-display (10) weergegeven.

Waarschuwing Instelbereik Weergavebereik Basisinstalling
Binnentemperatuur hoog (actuele kanaal) -40 tot +80 °C Binnen / CH			+40 °C
Binnentemperatuur laag (actuele kanaal) 0 °C		temperatuur en luchtvochtigheid
Luchtvochtigheid hoog (actuele kanaal) 1 - 99 % 80 %
Luchtvochtigheid (actuele kanaal) 40 %
Buitentemperatuur hoog -40 tot +80 °C Buitentemperatuur		en luchtvochtigheid	+40 °C
Buitentemperatuur laag 0 °C
Buitenluchtvochtigheid hoog	1 - 99 % 80 %
Buitenluchtvochtigheid laag			40 %
Gemiddelde windsnelheid	0,1 - 50 m/s	Windsnelheid	17,2 mm/u
Druk	1 - 10 hPa	Druk	3 hPa
Neerslag per eer	1 - 1000 mm	Neerslag	100 mm

1. Houd in de actuele alarmweergave de waarschuwingsknop (14) gedurende 2 seconden ingedrukt om de in te stellen alarmwaarde wee ter goven. Het huidige opgeroepen alarmweergave knippert.
2. Druk op de omhoog-knop (16) of omlaag-knop V (15) om de waarde aan te passen, of houd de betreffende knob ingedrukt om de waarde snel te veranderen. Druk op de waarschuwingsknop om de huidige waarde in te stellen en te bevestigen.
3. Druk op de waarschuwingsknop om het bijbehorende alarm in of uit te schakelen ("On" "Off").
4. Druk op de waarschuwingsknop om maar de volgende alarminstelling van de Ius te gaan.

Alarm "HI AL" en "LO AL" aan

Alarmenuit.

1. Druk op een willekeurige knop op het frontpaneel om de alarm aan/uit-status op te slaan en terug te keren maar de normale stand. Anders keert het werkstation na 30 seconden automatisch terug maar de normale toestand als er Niet op een knop worden gedrukt.

→ Waarschuwingsalarmen hebben een instelbare maximum- en minimumwaarde. De symbolen "HI AL" en "LO AL" worden op hetLCD-display (10) weergegeven.

g) Uitschakelen geactiveerd waarschuwingsalarm

Als er een waarschuwingsalarm worden gegeven, klinkt de alarmtoon. Het kan als volgt worden gestopt:

• Als er geen handeling worden uitgevoerd, stopt de waarschuwingstoon automatisch na 2 minutes. De displays en symbolen blijven knipperen totdat de meetwaarden/displaywaarden waar buiten de ingestelde waarden van de alarinstelling vallen.
• Druk op de knop SNOOZE (2) om handmatig een waarschuwingsalarm uit te schakelen. De individatoren en symbolen blijven knipperen.

Een waarschuwingsalarm worden opnieuw geactiveerd wonneer de waarden terugkeren maar het ingestelde waarschuwingsbereik.

h) De hintergrondverlichting instellen

De hintergrundverlichting zal branden wanner het weerstation wordt gevoed door de netvoedingsadapter. Om energie te besparen is het Niet beschikbaar bij gebruik op batterijen. Het kan worden aangepast in drie helderheidsniveauaus.

• Om de helderheid van de achtergrondverlichting van hetLCD-display (10) te wijzigen,zet u de schuifschakelaar OFF/LO/HI (24) in de stand "OFF", "LO" of "HI". De individuele posities zich als volgt:

• "UIT" = Achtergrondverlichting uit

• "LO" = Achtergrundverlichting zwak
• "HI" = Achtergrundverlichting helder

12. Weergaven en betekenissen

a) Weergave van temperatuur en vochtigheid

De huidige temperatures en vochtigkeit worden weergegeven op het Icd-display (10).

Weergave van de temperatuur- en vochtigheidsontwikkeling

De temperatuur- en vochtigheidsweergave worden binnen enkele minuten opnieuw gemeten/bijgewerkt. De weergegeven trend is enkele minuten geldig tot de volgende verversing.

Trendpijl	→	→	→
Trend stijgend onverandered	dalend

Selecteer de temperatuurenheid ^ C / ^

Op de weiterkant van het weerstation bevindt zich de schuifschakelaar ^ / ^ (19) voor de temperatuurenheid van het display. Hiermee(Int u de temperatuurenheid voor de weergave schakelen tussen ^ C (graden Celsius) en ^ (graden Fahrenheit).

b) Luchtdrukeenheid en luchtdrukweergave

De atmosferische druk is de druk op elk punt van de aarde die wordt veroorzaakt door het gewicht van de luchtkolom erboven. Een atmosferische druk verwijst maar de gemiddelde druk en neemt geleidelijk af met toenemende hoogte. Meteorologen meten de luchtdruk met behulp van barometers. Omdat de verandering in luchtdruk sterk afhankelijk is van het werk, is het möglichk om het werk te voorspellen door de drukveranderingen te meten.

Instellen van de luchtdrukeenheid

Druk in de normale modus op de omschakel-knop BARO UNIT (20) om de barometereenheid in een lus te veranderen: hPa inHg mmHg

Schakelen:tussenabsoluteenrelatieveluchtdruk

Druk in de normale modus op de luchtdrukknop (8) om te wisselen:tussen de absolute en relatieve luchtdrukmetting. De aanduiding "ABSOLUTE" of "RELATIVE" worden weergegeven.

c) Weerindex-weergave van FEELS LIKE HEAT INDEX WIND CHILL DEWPOINT

• Druk op de indexknop (7) om de ingebouwdeoorindexen voor buitenshuis in de volgende volgorde wee tergeven: "FEELS LIKE", "HEAT INDEX", "WIND CHILL" en "DEWPOINT". Druk nogmaals op bezelfde knop om terug te keren maar het beginschem.
• De GEVOELSTEMPERATUUR → de WARMTE-INDEX → de WINDCILL → het DAUWPUNT worden in een lus weergegeven, samen met de bijbehorende temperatuur.

"FEELS LIKE" (gevoeltemperatuur)

• De waargenomen temperatuurindex bepaalt hoe mensen zich eigenlijk, subjectief, buitenshuis voelen.

De warmte-index worden bepaald aan de hand van de temperatuur- en vochtigheidsgeevens van de buitensor wonneer de temperatuurCUSen 27^ en 50~^ C ligt.

Warmte-index Waarschuwing Verklaring

27^ tot 32^ Let op: Mogelijkheid van warmte-uitputting

33 °C tot 40 °C Extreme voorzichtigheid Mogelijkheid tot ditte-uitdroging

41 °C tot 54 °C Let op: Warmte-uitputting waarschijnlijk

≥ 55^ (≥ 130^) moot gevaar hoog risico op uittroging en hitteberoerte

"WIND CHILL"

Een combinatie van de temperatuur- en windsnelheidsgegevens van de buitensensor bepaalt de huidige gevoelstemperatuurfactor.

"DEWPOINT" (Dauwpunt)

• Het pauwpunt is de temperatuur waaronder de waterdamp in de lucht bij een constante luchtdruk condenseert tot vloeijaar water metdezelfde snugheid waarmee het verdampt. Het gecondenseerde water wordt dauw genoemd als het zich op een vast oppervlak vomt.
• De dauwpunttemperatuur worden bepaald door de temperatuur- en vochtigheidsgeevens van de buitensensor.

d) Neerslagmeting

In het weergavegebied "RAIN" worden de neerslaginformatie weergegeven. De eenheden van de neerslagmeting zijn instelbaar.

Instellen van de eenheid van de neerslag

1. Houd de regenknop (9) gedurende 2 seconden ingedrukt om de instelmodus van het apparatus te openen.
2. Druk op de omhoog-knop (16) of de omlaag-knop V (15) om de hoeveelheid neerslag te wisselen:tussen "mm" en "in".
3. Druk op de Regenknop om de instelling te bevestigen en af te sluiten.

De neerslagweergavemodus selecteren

Druk op de regenknop om de volgende weergaveopties te doorlopen. "HOURLY", "DAILY", "WEEKLY", "MONTHLY", "TOTAL" en "RATE" worden samen met de correspondenderende neerslagwaarde weergegeven.

De verschillende afkortingen op het display hebben de volgende betekenis.

"HOURLY"	Deze waarde geeft de totale hoeveelheid neerslag aan die in het LASTe uur is gemeten.
"DAILY" Deze	neerslagwaarde komt overeen met de neerslag van een hele dag van 24 uur. De meetperi-ode is van 00:00 tot 24:00 uur, wat als een dag worden beschouwd.
"WEEKLY" Deze	deze neerslagwaarde meet de cumulatieve neerslag van een hele week van 7ragen. Demeetperiode is van zondag tot zaterdag van de volgende week en worden als een hele week geëvalueerd.
"MONTHLY"	Deze neerslagwaarde is het resultaat van de cumulatieve neerslaghoeveelheid van de gehele lopende kalendermaand met het bijbehorende aantalragen. Demeetperiode is van het begin van de maand tot het einde van de maand van elke kalender-maand, ongeacht het aantalragen.
"TOTAL"	Deze neerslagwaarde registreert de cumulatieve neerslag sinds de LAST ste herstart van het weerstation of elke keer dat de knop HISTORY (4) worden ingedrukt en gedurende 2 seconden worden vastgehonden.
"RATE" Deze	weergegeven neerslagwaarde komt overeen met de verwachte neerslag van een eer. Het worden elke 24 seconden geüpdatet.

Resetten van de gemeten totale neerslaghoeveelheid

In de normale modus houdt u de knop HISTORY (4) gedurende 2 seconden ingedrukt om alle regenvalgegevens te resetten.

Om er zeker van teijken dat de gegevens correct zijn, reset u alle regenvalgegevens wonneer u de buitensensor op een andere locatie installeert.

e) Weergave van windsnelheid en windrichting

Ingestelde eenheid van windsnelheid

1. Houd in de normale modus de windknop (6) gedurende 2 seconden ingedrukt om de windsnelheidsmodus te openen. Het display van het apparaat za knipperen.
2. Druk op de omhoog-knop (16) of omlaag-knop V (15) om de eenheid voor de windsnelheid te veranderen in een lus in de volgende volgorde: m / s km / h knopen mph
3. Druk nogmaals op de windknop omeregug te keren maar de normale modus.

Kiezen van de windweergavemodus

U kunt schakelen tussen het weergeven van de windsnelheid van vlaagen en de gemiddelde snelheid.

• Druk eenmaal op de windknop (6) in de normale modus om de windsnelheid van vlagen "GUST" waar te geben in de ingestelde eenheid op hetLCD-display (10). "GUST" worden weergegeven.
• Druk tweemaal op de windknop om de gemiddelde windsnelheid "AVERAGE" op hetLCD-display waar te给你们. De weergave van de windsnelheid verschijnt in de ingestelde eenheid.

Het aflezen van de windrichting

Lees de actuèle windrichting af met behulp van de richtingsaanwijzerdriehoek. Het geeft de windrichting wee samen met de richtingsstrepen rond de kompascirkel. De windrichting van de afgelopen 5 minuten worden aangegeven door de richtingsstrepen. Lees ook paragraaf c) "Weergave van symbolen in het display", "Weergavebereik voor windwaarden (richting/sterkte)" (1.4).

f) Weergave van de gecumuleerde MAX-/MIN-waarden van de weergegevens

U kunt verschillende maximum- en minimumwaarden van de weergegevens uit het geheugen oproepen en deze op het Icd-display (10) weergeven.

Druk in de normale modus op de knop MAX / MIN (5) om de MAX / MIN geveensrecords waar te给你们. Elke druk op de knopং een stap vooruit in de Ius. De weergavevolgorde is als volgt:

Binnen (of actuèle kanaal) MAX. Temperatuur Binnen (of actuèle kanaal) MIN. Temperatuur Binnen (of actuèle kanaal) MAX. Vochtigkeit Binnen (of actuèle kanaal) MIN. Vochtigkeit Buten MAX. Temperatuur Buten MIN. Temperatuur Buten MAX. Vochtigkeit MIN. Luchtvochtigkeit buten MAX. Gemiddelde windsnelheid MAX. Windvlaag MAX. Relatieve druk MIN. Relatieve druk MAX. Absolute druk MIN. Absolute druk MAX. Voelt als MIN Voelt als MIN. Warmte-index MAX. Warmte-index MIN. Wind-chill MAX. Windchill MAX. Dauwpunt MIN. Dauwpunt MAX. Dagelijkse neerslag.

Wissen MAX/MIN-waarden

• Houd de knop MAX/MIN (5) 2 seconden ingedrukt om de MAX/MIN-gegevens van het huidige weerdisplay-bereik te resetten.

→ HetLCD-display toont het " HISTORY samen met de tijd en datum van de gegevens.

• De buitensensor moet opniew worden gecontacteerd als er{nieuwe waarden moeten worden weergegeven.

Weergegevens van de afgelopen 24aar

Het weerstation slaat de weergegevens van de afgelopen 24 uur automatisch op.

1. Druk op de knop HISTORY (4) om de weergegevens van het huidige uur wee ter geven, bijv. de huidigeijd is 8 maart, 7:25研究成果 "8 maart, 7:00".
2. Druk herhaaldelijk op de knop HISTORY (4) omoudere meetwaarden van de laatste 24 uur wee ter given, bijv. 6:00 (8 maart), 5:00 (8 maart), ..., 10:00 (7 maart), 9:00 (7 maart), 8:00 (7 maart), enz.
3. Het Icd-display (10) toont het symbol " HISTORY met deijd en datum van de gevevens.

g) Meetwaarden buiten het meetbereik

• Als de binnentemperatuur lager is dan -40^ , geeft het Icd-display (10) "Lo" aan. Als de temperatuur hoger is dan 70^ toont het Icd-display "HI".
• Als de buitentemperatuur lager is dan -40 °C, geeft het Icd-display (10) "Lo" aan. Als de temperatuur hoger is dan 80 °C toont het Icd-display "HI".
• Als de luchtvochtigheid lager is dan 1% , geeft het lcd-display (10) "Lo" aan. Als de luchtvochtigheid hoger is dan 99% , geeft het lcd-display "HI" aan.

h) Maanfasen

De maanfasen worden weergegeven op basis van kalenderinformatie,ijdzone, datum en tijd. De maanfaseweergave geeft schematisch de natuurlijke fasevolgorde van de maan enhaar verschijning wee. De maanfasesymbolen zijn verschillend voor het noordelijk en zuidelijk halfrond.

• Zorg ervoor dat de hemisfeerinstelling correct is ingesteld voor het gebied waar het weerstation zal worden gebruikt (vergelijk paragraaf d) "Tijdsweergave en tijdinstelling" in hoofdstuk 11 "Bediening".

• Lees voor de betekenis van de afzonderlijke maanstandsbolumen het volgende overzicht

Noordelijk halfrond Maanfase Zuidelijk halfrond
MOCN PHASE	Nieuwe maan
MOCN PHASE	Wassende maan
MOCN PHASE	Eerste kwartier
MOCN PHASE	Toenemende driekwart maan
MOCN PHASE	Volle maan
MOCN PHASE	Afnemende driekwart maan
MOCN PHASE	Derde kwartier
MOCN PHASE	afnemende maan

i) Weersvoorspelling en weersverwachtingssymbolen

• Het werkstation berekent een weersverwachting voor de nabijte toekomst op basis van de vorige barometrische druktendens (barometer) en geeft de bijbehorende weersverwachtingsiconen weeer. De voorspellingsgeevens hebben betrekking op de komende 12 tot 24 uur en gelden voor een gebied binnen een straal van 30 tot 50km rond de locatie van het werkstation/de buitensor. Toenemende luchtdruk duidt meestal op zonniger weeer.

zonnig	gedeeltelijk	bewolkt regen regen	en storm sneeuw

De nauwkeurigheid van deze algemene, op luchtdruk gebaseerde weersverwachting ligtussen 70% en 75% . De weersvoorspelling geeft de weersituatie voor de komende 12 tot 24aar wee. Het beschrijft nichtoodzakelijkwerijs de actuèle situatie.

De weersverwachting met betrekking tot de sneeuwval isECHTER NIET gebaseerd op de luchtdruk,maar op de buitentemperatuur. Als de temperatuur lager is dan -3 ^ C ,wordt het weersymbool voor sneeuwval op hetLCD-display (10) weergegeven.

j) Comfortweergave

De comfortweergave is een visuele weergave op basis van de gemeten temperatuur en vochtigheid van de binnenlucht. Dit bepaalt het comfortsniveau.

te koud aangenaam te	heet

De weergave van het comfortniveau kan varieren afhankelijk van de luchtvochtigheid bij bezelfde temperatur. Bij temperaturen onder 0^ of boven 60^ geeft het werkstation geen comfortsymbolen wee.

k) Weergave van weergegevens van verschillende buitensensors

Dit weerstation ondersteunt een multifunctionele buitensensor en maximaal 7 extra draadloze thermo-hygro buitensensors.

• Als u 2 ofmeer sensors heeft en deze zijn aangesloten, druk dan op de knop CHANNEL (3) om te schakelen tussen de gegevens van de verschillende buitensensors/radiokanalen.
• Houd de CHANNEL (3) knop gedurende 2 seconden ingedrukt om maar de automatische cyclische modus over te schakelen. HetLCD-display (10) van het weerstation toont dan de gegevens van alle aangesloten kanalen in een eindeloze Ius met tussenpozen van 4 Seconden.
• In de Auto Cycle-modus drukt u op de knop CHANNELom de Auto Cycle-modus te stoppen en de informatatie van het momenteel weergegeven kanaal op hetLCD-display (10) te krijgen. Om de gevevens van andere buitensensors te bekijken, moet u met de knop CHANNELeer handmatig omschakelen.

13. Http-interface (web) van het weerstation

U hebt een Android- of Apple® computer- of tablet nodig en toegang tot een router met WLAN om de internetfuncties van het weerstation te konnen gebruiken. Zodra u een WLAN-verbinding:tussen het weerstation en de router tot stand hebt gebracht, kunt u de instellenen van het weerstation via een HTTP-webinterface configureren. Hoe u.Deze WLAN-verbinding kunt instellen, leest u in hoofdstuk 11."Bediening", paragraaf c) "WLAN-verbinding:tussen weerstation en router tot stand brengen". Ga als volgt te werk om de webinterface op te roepen:

Voer na het tot stand brengen van de verbinding in de adresbalk van uw internetbrowser het volgende IP-adres in om toegang te krijgen tot de webinterface van het weerstation: http://192.168.1.1
- U hebts nu toegang tot verschillende functies van het weerstation als u zich op hetzelfde network als het weerstation bevindt.

Sommige internet browsers behandelen 192.168.1.1 als eenzoekopdracht. Zorg er dus voor dat u ook http:// invoert. Aanbevolen browsers zijn de(AP) vse van Chrome, Safari, Edge, Firefox of Opera.

a) Instelpagina van het weerstation

Voer de volgende informatatie in op de volgende paging van de "SETUP"-webinterface. Om Wunderground.com of Weathercloud.net te gebruiken, selecteert u de selectievakjes. Laat de selectievakjesuitvinken als u de service van deze websites Niet nodig heeft.

• Wanner de draadloze setup is voltooid, za uw pc of mobiele telefoon uw standardraadloze verbinding hervatten.
• In de AP-modus kurz u de omschakel-knop SENSOR / WI-FI (21) 6 seconden ingedrukt honden om het proces tebeeindigen. De AP-modus en de console zullen uw vorige instellenen herstellen.

Status van de WLAN-verbinding

Hieronder wordt de status van het WLAN-symbool op het lcd-display van het weerstation weergegeven.

WLAN-verbinding met de router

knipperen: Verbindingsopbouw

knipperen: Het werkstation bevindt zich momenteel in de Access Point (AP)-modus.

b) Geavanceerde instellungen van de webinterface

Klik op de knop "ADVANCED" in de rechtberbovenhoek van de webinterface om de pagina met geavanceerde instellen te openen. Op deze pagina kurz u de kalibratiegegevens van het weerstation instellen en bekijken. U kurz hier ook de firmware updater (alleen beschikkaar op het pc-platform).

c) Kalibratie

U kunt offset en gain voor verschillende meetparameters invoeren of wijzigen, verwijl de huidige offset- en gainwaarden naast de overeenkomstige velden worden weergegeven. De huidige offsetwaarde geeft de erder ingevoerde waarde wee. Als u het wilt veranderen, voert u de(APpe in. Wanner u kaar bent, drukt u op "Apply" (toepassen) op de pagina "SETUP". De neue waarde is geldig.

Kalibratie van de meeste parameters is Niet nodig, behalve de relatieve druk, die op zeiniveau moet worden gekalibreerd om rekening te honden met hoogte-effecten.

d) Firmware bijwerken

Het weerstation ondersteunt het updaten van de OTA-firmware. De firmware kan worden geüpdatet met behulp van een pc met een WLAN-verbinding en internettoegang. Gebruik een willekeurige webbrowser. De update-functie is darüber nicht beschikbaar vanaf mobiele apparaten. Er zich twee soorten firmware-updates beschikbaar, functie-firmware en systemd WLAN-firmware. De updates staan onderaan de pagina ADVANCED.

1. Download de LASTSE firmwareversie (functie- of WLAN-firmware) naar uw pc.
2. Schakel hiervoar het weerstation in de AP-modus (Access Point) en verbind de pc met het weerstation (zie hoofdstuk 11 "Bediening", c) "WLAN-verbindingCUSen weerstation en router tot stand brengen").
3. Om te beginnen klikt u op de betreffende upload om de software maar het weerstation over te brengen.
4. Zodra het weerstation het (de) softwarebestand(en) heeft ontvangen, voert het de update automatisch uit zoals aangegeven. De voortgang van de update worden weergegeven (d.w.z. 100% is voltooid).
5. Het weerstation zal herstarten zodia een update is voltooid.

Functie en WLAN-firmware können nicht tegelijkertijd worden bijgewerkt. U要去 ze een voor een updaten.

Zorg ervoor dat uijdens de firmware-update de netvoedingsadapter aangesloten laat.
ZorgervoordatdeWLAN-verbindingvanuwpcstabelis.
- Bedien de pc en het weerstation Niet verwijl het updateproces aan de gang is.
- Tijdens de firmware-update stopt het weerstation met het uploaden van gegevens. De verbinding met uw draadloze router worden hersteld nadat de update met succes is voltooid en de gegevens worden opnieuw geuploadd.
- Als het werkstation beschter geen verbinding kan makeen met uw router, sluit u de SETUP-pagea af en voert u het SETUP-proces opnieuw UIT.
- Na de firmware-updates moet u wellicht de Weather Underground-ID en het wachtwoord opnieuw invoeren.

U kunt uw weerstation verbinden met 2 websites om uw weergegevens wee ter geven. Selecteer een website uit de twee webadressen. Selecteer de gewenste server door de link in de adresbalk van uw webbrowser in te voeren, of start de applicatie met de link.

Maak een account aan en volg de instructies voor het inloggen en het gebruik van de website.

15. Problemen oplossen

Met het werkstation heeft u een product aangeschaft dat volgens de LASTE stand van de techniek is gebouwd en betrouwbaar is in gebruik. Toch kannen er problemen en storingen optreden. Daarom wilten we hier beschrijven hoe u möglichke storingen kutverhelpen.

Probleem Mogelijk oorzaak Oplossing
Geen ontvangst van het signal van de buitensensor	De afstandussen het weerstation en de buitensensor kan te groot�. Objecten of afschermingsmateriaal (gemetalliseerde ramen met dubbele beglazing, gewapend beton, enz.) können de draadloze ontvangst belemmeren. Het weerstation staat te zich bij andere elektronische apparatuur (tv, computer). Een andere zender op bezelfde of een aangrenzende freiagentie stoort het radiosignal van de buitensensor.	Verander de locatie van het weerstation en/of de buitensensor. Verklein de afstandussen het weerstation en de buitensensor indien nodig. Voer dan een handmatige sensorzoekactie uit. Zie hoofdstuk 10 "Ingebruikname", paragraaf c) "Vervanging van de batterijen", "Vervanging van de batterijen van de buitensensor".
De buitensensor werkt nicht (ledin-dicator (J) knippert Niet elke 12 seconden).	Erijken geen batterijen geplaatst. De batterijen van de buitensensor�. leeg of bijna leeg.	Probeer十几年e batterijen in de buitensensor teplaatsen. Let op het paragraaf c) "Batterijen in de buitensensorplaatsen" in hoofdstuk 10 "Ingebruikname".
De juistearend voor dit automatisch ingesteld.	Het weerstation heeft geen toegang tot tijdsynchronisatie via het internet.	Stel indien nodig dearend handmatig in als de automatische instelling Niet werkt.

16. Verzorging en reiniging

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische oplossingen, odomat dit de behuizing kan aantasten of zelfs de functie ervan kan aantasten.

Verbreek voor iedere reiniging de verbinding met de stroomvoorziening. Haal hiervoor de batterij uit het apparaat.
Dompel het product Niet onder in water.
- Gebruik een droog, pluisvrij doekke voor de reiniging van het product.

17. Onderhoud

a) Regentrechter reinigen

1. Schroef de regentrechter 30^ gegen de klok in los.
2. Verwijder de regentrechter voorzichtig.
3. Reinig en verwijder vuil of insecten uit de trechter.
4. Installeeer de trechter als deutsche schoon en volledig droog is.

b) Reinigen van de buitenvoeler thermo-hygro-sensormodule

1. Verwijder de 2 schroeven aan de onderkant van de afscherming (F).
2. Trek de afterschering los.
3. Verwijder voorzichtig vulil of insecten uit de sensorbehuizing. Laat de sensors Niet nat worden.
4. Reinig de afterscherming met water om vuil of insecten te verwijderen.
5. Monteer alle onderdelen wee in omgekeerde volgorde als ze schoon en volledig droog+zijn.

18. Conformiteitsverklaring (DOC)

Hiermee verklaart Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau dat het product voldoet aanrichtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring is als download via het volgende internetadres beschikbaar:

Kies een taal door op een vlagsymbol te klikken en voer het bestelnummer van het product in het zoekveld in; aansluitend(Int, u de EU-conformiteitsverklaring downloaden in pdf-formaat.

19. Verwijdering

a) Product

Elektronische apparaten zijn recyclebaar en horen nicht bij het huisvuil. Voer het product aan het einde van zich levensduur volgens de geldende wettelijk bepalingen af. Haal een EVT. geplaatste batterij/accu eruit en voerDEXe geschaden van het product af.

b) Batterijen/accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is Niet toegestaan.

Batterijen/accu's die schadelijke stoffen bevatten, zich gemarkeerd met nevenstaand symbool. Deze mo-gen Niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zich: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen/accu's bijv. onder het links afgebeelde vuilnisbaksymbool).

U kurz verbruike batterijen/accu's gratis bij de verzamelpunten van uw gemeente, once filialen of overal waar batterijen/accu's worden verkocht, afgeven.

U voldoet daarmee aan de wettelijkke verplichtingen en draagt bij aan de bescherming van het milieu.

Stroomvoorziening (batterij) 1x 3 V DC knoopcel CR2032

Levensduur batterij...Ca. 9 maanden (zonder aangesloten netvoedingsadapter), vieraar (bij gebruik van de netvoedingsadapter)

WLAN frequentiebereik 2,412 tot 2,472 Ghz

Draadloze signaloverdracht. 868 - 868,6 Mhz (buitensensor/weerstation)

Bereik 150 m

Signalsterkte. b: 17 dBm, g: 13,5 dBm, n: 12,5 dBm (WLAN)

Ondersteunde buitensensors .Tot 7 buitensensors

Formula LCD-display (B x H) 125 x 77 mm (5,7")

Talen. Weekdagen in 7 talen (EN/DE/FR/ES/IT/NL/RU)

Bedrijfscondities -5 tot +50^ 10-90% relatieve luchtvochtigheid (niet condenserend)

Opslagconditions. -20 tot +60^ 10-90% relativie luchtvochtigheid (niet condenserend)

Afmetingen (b x h x d) 168 x 143 x 24 mm

Gewicht. 356 g (zonder batterij)

b) Buitensorson

Stroomvoorziening. 3 x 1,5 V/DC AA-batterij (niet meegeverd)

Draadloze signaledoverdracht. 868 tot 868,6 Mhz (buitensensor/weerstation)

Bereik 150 m

Signaalsterkte 7 dBm (buitensor 868 Mhz)

Sensorcomponenten ...Meting van temperatuur, luchtvochtigheid, windsnelheid, windrichting, hoeveelheid neerslag

Bedrijfscondities -40 tot +60^, 1 - 90% relative luchtvochtigkeit (niet condenserend)

Opslagconditions. -40 tot +60^, 1 - 90% relative luchtvochtigkeit (niet condenserend)

Afmetingen (b× h× d) 343,5 x 393,5 x 136 mm

Gewicht. 654 g (zonder batterijen)

c) Netvoedingsadapter

Ingangsspanning/-stroom 100 - 240 V/AC, 50/60 Hz, 0,3 A max.

Uitgangsspanning/-stroom. 5 V/DC, 1 A

Pagina

DLit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegren, voorbehonden. Reproductions van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssapparatuur, vereisen de schriftelijktoestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
