GEBRUIKSAANWIJZING CO100 VOLTCRAFT

GEBRUIKSAANWIJZING PAGINA 65 - 85

Geachte klant, Wij danken u hartelijk voor het aanschaffen van een Voltcraft®-product. Hiermee heeft u een uitstekend apparaat in huis gehaald. Voltcraft® - deze naam staat op het gebied van meettechniek, laadtechniek en voedings- spanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespeciali- seerde vakkundigheid, buitengewone prestaties en permanente innovaties. Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft®-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze Voltcraft®-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking. Wij wensen u veel plezier met uw nieuwe Voltcraft ®-product! Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.67

2. VOORGESCHREVEN GEBRUIK

Het product is een stationair CO

-meetapparaat voor het bepalen van de koolstofdioxideconcentratie (CO

) in de omgevingslucht aan de hand van de nauwkeurige en stabiele NDIR-meetmethode (Niet-Dispersieve-Infrarood-Absorptiemeting). Het meetapparaat dient om het koolstofdioxidegehalte in de kamerlucht te bewaken om vroegtijdig passende maatregelen voor de verluchting te kunnen nemen. Een verhoogd

-gehalte leidt tot vermoeidheid, concentratie- en prestatieverlies. Een koolstofdioxide-alarmwaarde kan door de gebruiker individueel worden ingesteld. Het overschrijden van deze waarde activeert dan een akoestisch alarm. Drie LED’s geven het huidig CO

-gehalte in een oogopslag weer. Op het display kunnen naast de CO

-concentratie ook de luchttemperatuur en de lucht- vochtigheid worden weergegeven. Een datalogger slaat de meetwaarde van de CO

-concentratie van de laatste 24 uur (en de bijhorende gemeten temperatuur en luchtvochtigheid) in een interval van 30 minuten op. Verder kunnen de maximum-/minimumwaarden worden weergegeven. Voor de stroomvoorziening van het CO

-meetapparaat kan de meegeleverde stekkeradapter worden gebruikt. Via twee interne schroefklemmen kan ook een andere externe spannings-/stroomvoorziening worden gebruikt (er is een gestabiliseerde gelijk- spanning van 6 V/DC nodig en een stroom van minst. 300 mA). Als bijzonderheid vindt u een relais-schakeluitgang aan de binnenkant van de behuizing (NO-contact, sluiter) die bij het overschrijden van de bovenste grenswaarde wordt geacti- veerd (relais-belastbaarheid, zie hoofdstuk “Technische gegevens”). Het product is niet geschikt voor andere toepassingen. Een ander gebruik dan hier be- schreven kan de beschadiging van het product en de hiermee verbonden gevaren zoals bv. kortsluiting, brand, elektrische schokken, enz. tot gevolg hebben. de veiligheids- aanwijzingen moeten absoluut worden opgevolgd!68

Een bliksemschicht in een driehoek waarschuwt voor een elektrische schok of een veiligheidsbeperking van elektrische onderdelen in het apparaat. Het symbool met het uitroepteken in een driehoek wijst op belangrijke aanwij- zingen in deze gebruiksaanwijzing die in ieder geval moeten worden opge- volgd.

Het “pijl”-symbool treft u aan, wanneer bijzondere tips en instructies voor de bediening worden gegeven.69

5. VEILIGHEIDSVOORSCHRIFTEN

Bij beschadigingen veroorzaakt door het niet opvolgen van deze ge- bruiksaanwijzing vervalt ieder recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij niet aansprakelijk! Voor materiële schade of persoonlijk letsel, veroorzaakt door ondeskun- dig gebruik of het niet opvolgen van de veiligheidsaanwijzingen, aan- vaarden wij geen aansprakelijkheid! In zulke gevallen vervalt de garantie. Geachte klant, Deze veiligheidsvoorschriften hebben niet alleen de bescherming van het product, maar ook van uw gezondheid en die van andere personen tot doel. Lees daarom dit hoofdstuk zeer aandachtig door voordat u het product ge- bruikt! Dit product heeft de fabriek in veiligheidstechnisch perfecte staat verlaten. Volg de instructies en waarschuwingen in de gebruiksaanwijzing op om deze status van het apparaat te handhaven en een veilige werking te garanderen!

• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/ of wijzigen van het product niet toegestaan.

• Het product is enkel geschikt voor een gebruik in droge en gesloten binnen- ruimtes. Het gehele product mag niet vochtig of nat worden; raak het nooit met natte handen aan! Er bestaat het levensgevaar door een elektrische schok!

• Gebruik het product nooit direct wanneer het van een koude in een warme ruimte is gebracht. De condens die bij zo’n overgang ontstaat, kan onder bepaalde omstandigheden het product beschadigen. Bovendien bestaat bij de netadapter levensgevaar door elektrische slag! Laat het product eerst op kamertemperatuur komen vooraleer u het aansluit en gebruikt. Dit kan soms meerdere uren duren.

• Dit product is geen speelgoed. Houd apparaten die op netvoeding werken buiten bereik van kinderen. Wees dus extra voorzichtig als kinderen in de buurt zijn. Het product mag nooit zonder toezicht in werking zijn.

• Gebruik het product alleen met de meegeleverde netadapter, gebruik geen ander netonderdeel voor stroomtoevoer.

• Trek de stekkervoeding nooit aan het snoer uit de contactdoos!70

• Wanneer de netadapter tekenen van schade vertoont, mag u het niet beet- pakken, omdat er hier sprake is van levensgevaar door elektrische schok! Schakel eerst de netspanning naar de contactdoos, die is aangesloten op de netadapter, af (bv. bijbehorende beveiligingsautomatisme uitschakelen of zekering eruit draaien). Trek pas daarna de netadapter uit de contactdoos. De beschadigde netadapter moet op milieubewust verwijderd worden, gebruik het niet meer. Ruil de netadapter om tegen een nieuw exemplaar met gelijke specificaties.

• De opbouw van de netadapter voldoet aan beschermingsklasse II. Als spanningsbron mag alleen een wandcontactdoos worden gebruikt die aan de voorschriften voldoet (zie hoofdstuk “Technische gegevens”).

is een kleur- en geurloos gas. Een te hoge concentratie kan leiden tot de dood! Let bij alle metingen op uw eigen veiligheid!

• In industriële omgevingen dienen de Arbovoorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen in acht te worden genomen.

• In scholen, opleidingscentra, hobbyruimten en werkplaatsen moet door geschoold personeel voldoende toezicht worden gehouden op de bediening van meetapparaten.

• Het product mag niet in explosieve plaatsen worden gebruikt.

• U mag het verpakkingsmateriaal niet zomaar laten rondslingeren. Dit is gevaarlijk speelgoed voor kinderen.

• Behandel het product voorzichtig. Door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigd raken. Bij vragen met betrekking tot het correcte gebruik of met betrekking tot problemen waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, contact opnemen met ons of met een andere vakman. Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. [phone]

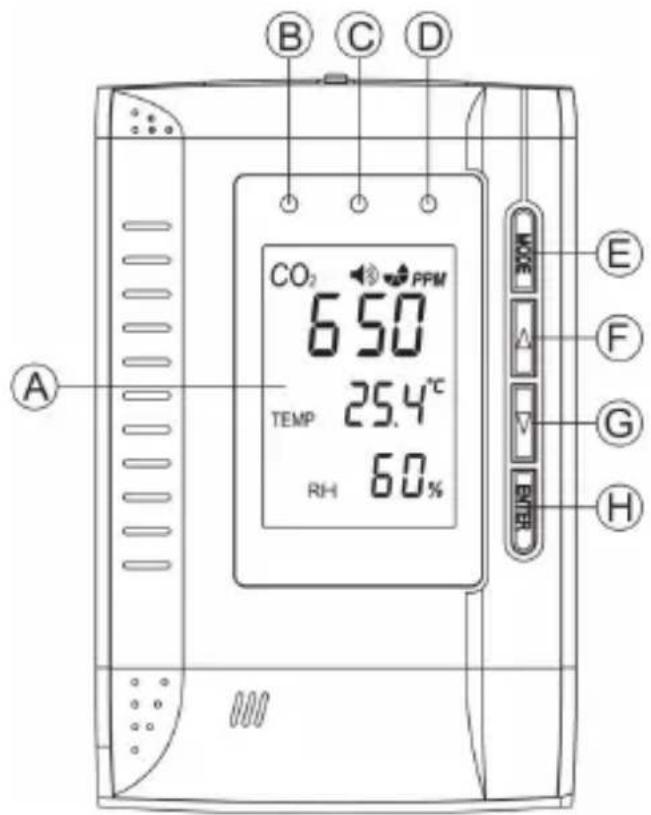

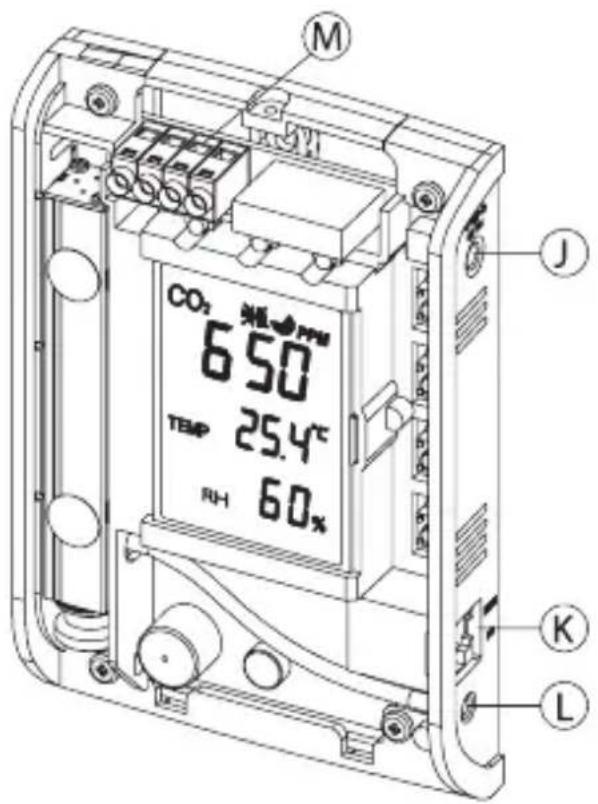

6. BEDIENINGSELEMENTEN

A LC-display B Groene LED C Gele LED D Rode LED E Toets “MODE” F Toets ”" G Toets “” H Toets “ENTER” I Gaten voor wandmontage J Laagspanningsbus/stroomvoorziening K RJ45-bus (alleen voor de fabrikant) L Opening voor gasmeting M Klemmenblok voor stroomvoorziening en relaisuitgang72

-meetapparaat stationair te gebruiken kan het via overeenkomstige openingen aan de achterzijde vb. aan een muur worden gemonteerd. Let daarbij op dat de opening voor de gasmeting (zie hoofdstuk 6, positie “L”) vrij ligt en niet wordt geblokkeerd. Verder moet in de buurt van het CO

-meetapparaat een contactdoos beschikbaar is. Ga bij de montage als volgt te werk:

-meetapparaat los van de voedings- spanning. Trek de laagspanningsstekker van de netadapter uit de overeenkomstige bus van het CO

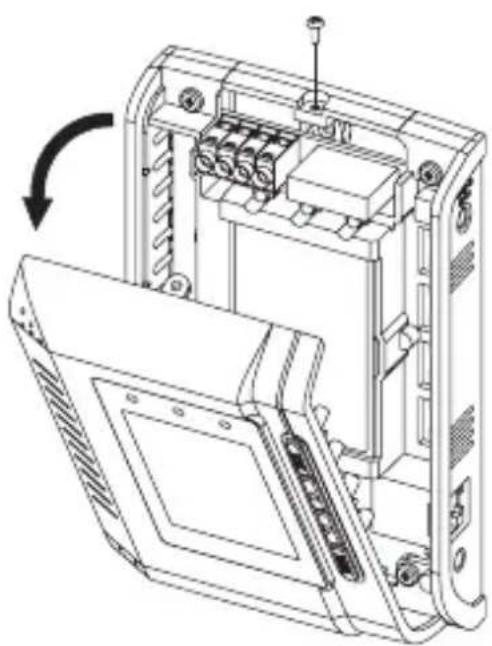

• Maak de schroef aan de bovenkant van de behui- zing los en klap dan de voorzijde voorzichtig naar beneden tot u deze kunt afnemen.

• Verwijder de bodemplaat. Daarvoor moet u in totaal vier schroeven uitdraaien.

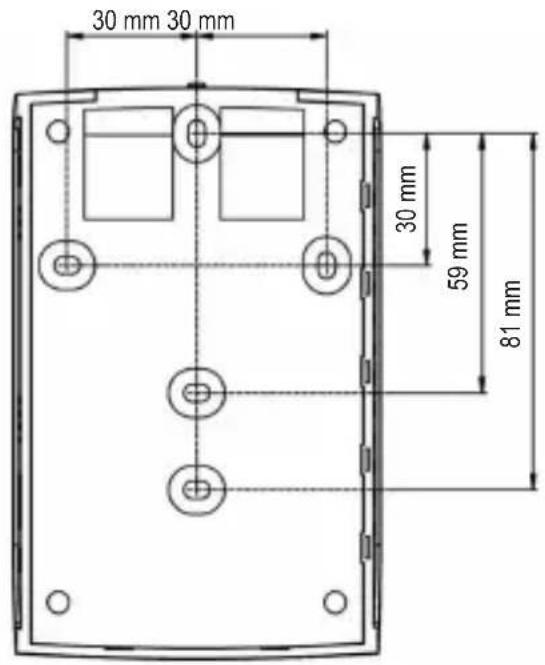

• Nu kunt u de bodemplaat via de voorziene openin- gen aan de wand monteren. Let op dat er bij het boren en vastschroeven geen kabels of leidingen worden beschadigd! Let daarbij bovendien op dat de schroeven niet te ver uitsteken en daardoor de platine beschadigen. Gebruik alleen schroeven met vlakke koppen.

• Plaats de platine terug en schroef deze vast.73

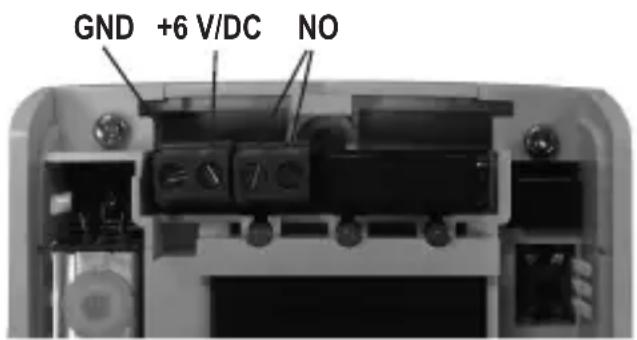

• Aan de klemmenlijst (zie hoofdstuk 6, positie “M”) is een relaisuitgang beschikbaar. Het relais wordt geactiveerd wanneer de bovenste grenswaarde 2 (zie hoofdstuk 9 c) wordt overschreden (rode LED licht op). Het relais functioneert daarmee als NO-contact (NO = “normally open” = werkcontact). De beide andere klemmen kunnen voor de stroomvoorziening worden gebruikt wanneer u de meegeleverde netadapter niet wilt aansluiten.

Er mag alleen een gestabiliseerde gelijkspanning van 6 V/DC worden gebruikt. Bovendien moet een minimale stroom van 300 mA beschikbaar zijn (klem “GND” voor min/-, klem “6 V/DC” voor plus/+).

De markering van de klemmencontacten vindt u aan de onderkant van de platine. Om de aansluitkabel te verleggen zijn overeenkomstige openingen in de bodemplaat aanwezig.

• Om de behuizing te sluiten moet de voorzijde eerst onder in de bodemplaat worden gehangen. Klap de voorzijde voorzichtig naar boven en maak ze met de aan het begin verwijderde schroeven vast.

-meetapparaat met de stroomvoorziening. Let op! De RJ45-aansluiting (zie hoofdstuk 7, positie “K”) mag niet worden gebruikt. Deze aansluiting is enkel bedoeld voor de fabrikant. GND

-meetapparaat in gebruik te nemen, verbindt u de rondstekker van de meegeleverde netadapter met de laagspanningsbus lateraal aan het CO

-meetapparaat en verbindt u het met een contactdoos.

Wanneer u voor de stroomvoorziening de interne schroefklemmen heeft gebruikt, mag de netadapter niet worden aangesloten.

• Gedurende een kort moment verschijnen alle displaysegmenten en geeft het CO

meetapparaat een signaaltoon weer. Aansluitend verschijnt de aanduiding “WARM UP” op het display.

-meetapparaat heeft nu ca. 1 minuut nodig om het opwarmproces te doorlopen. Gedurende deze tijd zijn alle toetsen zonder functie. Gedurende deze tijd gebeurt de eerste meting van de CO

-concentratie. Bovendien verschijnt op het display de weergave van de luchtvochtigheid en de temperatuur. Wacht tot het opwarmen is beëindigd en de aanduiding “WARM UP” verdwijnt.

-meetapparaat is nu gebruiksklaar.

-meetapparaat na het einde van het opwarmen een CO

concentratie hoger dan 1200ppm meet (vb. in een kantoorruimte), dan licht de rode LED op. Mogelijks wordt (afhankelijk van de basisinstelling af fabriek) bovendien nog een signaaltoon weergegeven om het overschrijden van de bovenste grenswaarde aan te duiden. Om het stilleggen van de signaaltoon te activeren, neemt u hoofdstuk 10. a) in acht. Bij een CO

-concentratie tussen de 800 en 1200ppm licht de gele LED op. Om nieuwe grenswaarden voor de CO

-meting te programmeren, gaat u tewerk zoals beschreven in hoofdstuk 9 b) en 9 c). Stel bovendien de correcte hoogte op de montageplaats in (luchtdrukcompensatie, zie hoofdstuk 9 d).75

a) Signaaltoon stilleggen Bij het overschrijden van de bovenste CO

-grenswaarde (“ALARM2”, zie hoofdstuk 9 c), basisinstelling af fabriek 1200ppm) wordt bovendien bij het oplichten van de rode LED een luide signaaltoon weergegeven. Deze signaaltoon kan worden stilgelegd, vb. om de signaaltoon tijdens het programmeren uit te schakelen. Ga als volgt door:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “MUTE” knippert.

• Druk kort op de toets “ENTER”, op het display verschijnt in de middelste regel “ON” of “OFF”. “ON” = aan = stilleggen geactiveerd, signaaltoon uitgeschakeld “OFF” = uit = stilleggen gedeactiveerd, signaaltoon ingeschakeld

• Kies tussen “ON” en “OFF” met de pijltoetsen “” of “”.

• Druk kort op de toets “ENTER” om de instelling op te slaan.

• Boven op het display wordt nu de instelling voor de signaaltoon weergegeven. = stilleggen geactiveerd, signaaltoon uitgeschakeld = stilleggen gedeactiveerd, signaaltoon ingeschakeld76 b) Grenswaarde 1 instellen Als de gemeten CO

-concentratie zich onder de grenswaarde 1 (basisinstelling af fabriek 800ppm) bevindt, dan licht de groene LED op. Bij het overschrijden van de als grens- waarde 1 ingestelde CO2-concentratie, dooft de groene LED uit en licht de gele LED op. Om de grenswaarde 1 in te stellen, gaat u als volgt te werk:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “ALARM 1” knippert.

• Druk kort op de toets “ENTER”, op het display verschijnt in de middelste regel de aan- duiding voor grenswaarde 1.

• Stel de grenswaarde 1 met de pijltoetsen “” of “” in. Onder de 1000ppm bedraagt de grootte 50ppm, boven de 1000ppm bedraagt de grootte 100ppm.

• Druk kort op de toets “ENTER” om de instelling op te slaan.

Stel als grenswaarde 1 altijd een lagere waarde als grenswaarde 2 in! c) Grenswaarde 2 instellen Als de gemeten CO

-concentratie zich onder de grenswaarde 2 (basisinstelling af fabriek 1200ppm) bevindt, dan licht de groene LED op. Bij het overschrijden van de als grens- waarde 2 ingestelde CO

-concentratie, dooft de gele LED uit en licht de rode LED op. Bovendien kan een signaaltoon worden uitgezonden (stilleggen van het signaal, zie hoofdstuk 9 a). Om de grenswaarde 2 in te stellen, gaat u als volgt te werk:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “ALARM 2” knippert.

• Druk kort op de toets “ENTER”, op het display verschijnt in de middelste regel de aan- duiding voor grenswaarde 2.

• Stel de grenswaarde 2 met de pijltoetsen “” of “” in. Onder de 1000ppm bedraagt de grootte 50ppm, boven de 1000ppm bedraagt de grootte 100ppm.

• Druk kort op de toets “ENTER” om de instelling op te slaan.

Stel als grenswaarde 2 altijd een hogere waarde als grenswaarde 1 in!77 d) Hoogte instellen (hoogtecompensatie) Om correcte meetwaarden te bekomen, moet de hoogte op de gebruiksplaats van het

-meetapparaat worden ingesteld. De instelling gebeurt in meters met betrekking tot de hoogte op zeeniveau (NN = normaal peil). Ga als volgt tewerk:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “ALTI” knippert.

• Druk kort op de toets “ENTER”, op het display verschijnt in de middelste regel de aan- duiding voor de hoogte, bovendien knippert de hoogte-eenheid “m” (meter).

• Stel nu de uren in met de pijltoetsen “” of “”.

• Druk kort op de toets “ENTER” om de instelling op te slaan. e) Instelling van de normale koolstofdioxidewaarde buiten De normale koolstofdioxidewaarde is nodig als referentie om het verluchtingsrate (“VENT RATE”) te kunnen berekenen (zie ook hoofdstuk 9 i). Als referentiewaarde is de algemeen geldige waarde van 400ppm vooringesteld (gemiddelde waarde van de CO

-concentratie in de atmosfeer). Ga als volgt te werk om de normale waarde te wijzigen:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “OUTSIDE” knippert.

• Druk kort op de toets “ENTER”, op het display verschijnt in de middelste regel de referentiewaarde (basisinstelling 400ppm).

• Stel nu de referentiewaarde in met de pijltoetsen “” of “”.

• Druk kort op de toets “ENTER” om de instelling op te slaan.78 f) Kalibrering De kalibrering is reeds door de fabrikant uitgevoerd. Toch kunt u zelf een kalibrering uitvoeren.

Daarbij moet u er echter op letten dat een nieuwe kalibrering alleen zinvol is, wanneer een u gekende, nauwkeurige kalibreerwaarde aanwezig is!

• U bezit een ander, nauwkeurig geijkt CO

-meetapparaat. Hier kunt u een kalibrering uiteraard zelf uitvoeren.

• U gebruikt de waarde van de gemiddelde buiten in de atmosfeer aanwezige CO

concentratie, vb. buiten een gebouw. Hier kan het echter afhankelijk van de omgevings- omstandigheden (stad, straat, bos, industriegebied, uitlaatgassen, etc.) tot sterke afwijkingen komen! Buiten is in de regel een CO

-concentratie van 380-420ppm aanwe- zig. Let op! Het product mag niet vochtig of nat worden. Hierdoor zal het bescha- digd worden. Bij het netdeel bestaat bovendien levensgevaar door elektrische schokken!

-gas met een gekende concentratie in de buurt van de opening stromen voor de gasmeting. Op basis van luchtstromingen en omgevingsomstandigheden komt het hier echter ook tot sterke afwijkingen.

Wij raden u daarom aan, de kalibrering van de fabrikant ongewijzigd te laten of alleen een kalibrering uit te voeren, wanneer u een ander, nauwkeurig geijkt CO

meetapparaat gebruikt of de precieze CO

-concentratie kent. Start de kalibrering als volgt:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “CALI” knippert.

• Druk kort op de toets “ENTER”, op het display verschijnt in de middelste regel de aan- duiding voor kalibreerwaarde.

• Stel nu de kalibreerwaarde in met de pijltoetsen “” of “”. Bij de kalibreerwaarde gaat het om de CO

-meetwaarde die u voor de kalibrering wilt gebruiken, zie boven.

• Houd de toets “MODE” ca. 10 seconden ingedrukt. Onderaan op het display begint de aanduiding “CALIBRATING” te knipperen. Het kalibreerproces duurt ca. 3 minuten. Belangrijk: Adem nooit naast het CO

-meetapparaat, houd voldoende afstand. Vermijd sterke luchtstromingen, beweeg het CO

-meetapparaat niet.79

• Na het afsluiten van het kalibreerproces wordt “PASS” (kalibrering succesvol) of “FAIL” (kalibrering mislukt) weergegeven.

Een foutieve kalibrering kan vooral optreden, wanneer de CO

-concentratie tijdens het kalibreringsproces schommelt. Elimineer alle storende invloeden en voer dan de kalibrering nogmaals uit.

• Druk kort op de toets “ENTER”. Zo verlaat u de kalibreringsmodus en het CO

-meet- apparaat keert naar de normale weergave terug. g) Datalogger-functie (geheugen) Het CO

-meetapparaat slaat in een interval van 30 minuten automatisch de meetwaarde van de CO

(koolstofdioxide), temperatuur en luchtvochtigheid van de laatste 24 uur op. Telkens de oudste dataset wordt daarbij overschreven. Er kunnen maximaal 48 datasets worden opgeslagen.

De gegevens blijven ook behouden wanneer het CO

-meetapparaat van de stroomvoorziening wordt losgekoppeld. Om de gegevens weer te geven, gaat u als volgt tewerk:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “DATALOGGER” knippert.

• Druk kort op de toets “ENTER”, op het display verschijnt de laatste dataset. Afwisselend wordt in de bovenste displayregel de CO

-concentratie en het nummer van de dataset weergegeven. Nieuwste dataset = #1 (30 minuten geleden) Oudste dataset = #48 (24 uur geleden)

• Met de pijltoetsen “” of “” kunt u de datasets selecteren.

• Druk kort op de toets “ENTER”. Zo beëindigt u de weergave van de datasets en het CO

meetapparaat keert naar de normale weergave terug.80 h) MAX/MIN waarden weergeven/terugzetten Het CO

-meetapparaat slaat tijdens de werking de hoogste of laagste CO

-meetwaarde op. Zo kunt u vb. piekbelastingen snel vaststellen. Dit maximum- en minimumgeheugen kan uiteraard worden teruggezet. Ga als volgt tewerk:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “MAX MIN” knippert.

• Druk kort op de toets “ENTER”. Op het display wordt nu afwisselend de maximum- en minimumwaarde van de CO

-concentratie en de daarbij aanwezige temperatuur/lucht- vochtigheid weergegeven.

• Als het maximum- en minimumgeheugen moet worden teruggezet, dan drukt u kort op een van de pijltoetsen “” of “” zodat “CLR” op het display verschijnt (pijltoets nog- maals indrukken om de wissen-modus opnieuw te verlaten). Wanneer “CLR” wordt weergegeven en u kort op de toets “ENTER” drukt, worden de maximum- en minimumwaarden naar de actuele meetwaarde teruggezet en keert het

-meetapparaat naar de normale weergave terug.

Als nieuwe maximum- en minimumwaarde wordt de actuele meetwaarde zolang weergegeven tot er zich opnieuw een wijziging voordoet.

• Als de waarden niet worden teruggezet, drukt u kort op een van de pijltoetsen zodat “CLR” verdwijnt. Druk dan kort op de toets “ENTER”. Het CO

-meetapparaat keert naar de normale weergave terug.81

-meetapparaat terugzetten naar fabrieksinstellingen Met deze functie kan het CO

-meetapparaat naar de fabrieksinstellingen worden terugge- zet.

Daarbij worden niet alleen de instellingen voor de grenswaarden teruggezet, maar ook de basiskalibrering opnieuw opgemaakt. Bovendien worden alle 48 geheugenplaatsen (zie hoofdstuk 9 g) gewist. Ga als volgt tewerk:

• Druk (uitgaand van de normale bedrijfsmodus) kort op de toets “MODE” tot op het display “RcFS” knippert (“RcFS” = Recover the Factory Settings” = fabrieksinstellingen herstellen).

• Druk kort op de toets “ENTER”, op het display verschijnt in de bovenste regel “NO” (= nee).

• Kies tussen “NO” (nee) en “YES” (ja) met de pijltoetsen “” of “”. “NO” = Nee = niet terugzetten “YES” = Ja = naar fabrieksinstellingen terugzetten

• Druk kort op de toets “ENTER”. Werd voordien “NO” (nee) geselecteerd, keert het CO

-meetapparaat naar de normale weergave terug zonder de fabriekinstellingen te herstellen. Wanneer “YES” (Ja) werd geselecteerd, worden alle instellingen naar de fabrieksin- stellingen teruggezet; bovendien worden alle 48 geheugenplaatsen gewist. Aansluitend keert het CO

-meetapparaat naar de normale weergave terug.82 j) Temperatuur/verluchtingsrate weergeven De middelste displaycel kan worden omgeschakeld tussen de weergave van de tempera- tuur en het verluchtingsrate. Het verluchtingsrate is een index voor hoeveel lucht van buiten naar binnen wordt gezo- gen. De berekening gebeurt op basis van de wijziging van de CO

-concentratie in een bepaalde periode en het verschil tot de CO

-concentratie buiten (atmosfeer, ca. 400ppm). Een lage waarde komt met een slecht verluchtingsrate overeen (weinig verluchting), een hoge waarde een goed verluchtingsrate (goede verluchting).

Een goed verluchtingsrate kan bovendien een aanwijzing voor energieverspilling zijn, vb. bij ondichte vensters. Om een duidelijke waarde te verkrijgen, mag het aflezen pas na 2-3 uur gebeuren, wan- neer de CO

-concentratie zich gestabiliseerd heeft, vb. wanneer alle medewerkers een kantoorruimte verlaten hebben. Ga als volgt tewerk: Druk in de normale bedrijfsmodus meermaals op de pijltoets “” of “”, dan wisselt de middelste displayregel tussen de volgende weergaven:

• Temperatuurmeetwaarde

• Verluchtingsrate l/p/s (liter lucht per seconde en persoon)

• Verluchtingsrate m³/h/P (kubieke meter lucht per uur en persoon)83

10. ONDERHOUD EN VERZORGING

Het product is voor u onderhoudsvrij. U mag het nooit openen (uitgezonderd voor de in deze gebruiksaanwijzing beschreven werkzaamheden voor de montage). Het product mag alleen door een vakman gerepareerd en onderhouden worden. Reinig het product alleen met een schone, zachte en droge doek. Druk niet te sterk op het display zodat er geen krassporen voorkomen en het display niet wordt beschadigd. U kunt stof heel gemakkelijk met een schone zachte kwast en een stofzuiger verwijderen. Gebruik in geen geval agressieve schoonmaakmiddelen of chemische oplossingen, aangezien deze het oppervlak van de behuizing kunnen beschadigen.

Verwijder het onbruikbaar geworden product volgens de geldende wettelijke voorschriften.84

-meetapparaat Algemeen: Voedingsspanning ................... 6 V/DC Omgevingstemperatuur ........... 0 °C tot +50 °C Omgevingsluchtvochtigheid: ... 0% tot 95% relatieve luchtvochtigheid, niet condenserend Relais-belastbaarheid.............. max. 30 V/DC, 2 A Gewicht .................................... 180 g Afmetingen ............................... zie afbeelding 85 mm 27,3 mm 30 mm 30 mm 30 mm59 mm81 mm130,6 mm85
