Producttype	Werkmal (profielmal voor werkbladen)
Merk	Silverline
Model	633488
Hoofdgebruik	Realiseer verbindingen op werkbladen (rechts, links, mannelijk, vrouwelijk)
Benodigd materiaal	Bovenfrees 1/2" (motor min. 1600 W), geleidingsring 30 mm, hardmetalen frees 12,7 x 50 mm, G-klemmen
Maximale snedediepte per gang	8 mm
Diepte van de boutgleuven	20 mm (met gangen van max. 8 mm)
Types verbindingen mogelijk	Klassiek links/rechts 90°, hoekig, halfeiland
Geleidingspennen inbegrepen	Ja, van kunststof, voor mannelijke, vrouwelijke en boutsnedes
Aanbevolen snijrichting	Van links naar rechts
Verplichte veiligheidsuitrusting	Veiligheidsbril, gehoorbescherming, ademmasker, helm, handschoenen
Veiligheidsinstructies	Koppel gereedschap los voor afstellingen; gebruik op stabiel oppervlak; houd kinderen op afstand
Onderhoud	Reinig na gebruik, controleer de staat van de pennen, veeg zaagsel weg
Garantie	Levenslang (registratie binnen 30 dagen op silverlinetools.com)
Aantal pagina's handleiding	32 pagina's
Beschikbare talen	FR, DE, NL, PL

Veelgestelde vragen - 633488 SILVERLINE

Welk materiaal is nodig om deze mal te gebruiken?

U moet beschikken over een bovenfrees 1/2" met een motor van minimaal 1600 W, een geleidingsring met buitendiameter 30 mm, een hardmetalen frees 12,7 x 50 mm en G-klemmen.

Hoe voer ik een vrouwelijke snede links uit?

Plaats het werkblad met de bovenkant naar boven, steek de pennen in de gaten 'F' (vrouwelijk), bevestig de mal met klemmen en snijd van links naar rechts in gangen van max. 8 mm.

Wat is de maximale snedediepte per gang?

De maximale snedediepte per gang is 8 mm. Voor boutgleuven (einddiepte 20 mm) voert u meerdere opeenvolgende gangen uit.

Hoe onderscheid ik de pengaten voor mannelijke en vrouwelijke snedes?

De gaten zijn gemarkeerd: 'F' voor vrouwelijke snedes en 'M' voor mannelijke snedes. De boutgaten zijn gemarkeerd met 'B'.

Welke veiligheidsuitrusting moet ik dragen?

Draag altijd een veiligheidsbril, gehoorbescherming, een stofmasker, een helm en handschoenen.

Wat te doen als de snede te kort is voor de verbinding?

Controleer vóór het bevestigen van de mal de positionering: deze moet correct zijn uitgelijnd met de voorrand van het werkblad om te voorkomen dat u te kort snijdt.

Kan ik een botte frees gebruiken?

Nee, gebruik nooit een botte frees, want dit zou de kwaliteit van de verbinding verminderen en het gereedschap kunnen beschadigen.

Hoe onderhoud ik de mal na gebruik?

Reinig de mal, veeg het zaagsel van het werkgebied en controleer of de kunststof pennen in goede staat zijn en niet boven het oppervlak uitsteken.

Wat is de garantie op dit Silverline product?

De garantie is levenslang onder voorbehoud van registratie van het product online binnen 30 dagen na aankoop op silverlinetools.com. Algemene voorwaarden zijn van toepassing.

Kan ik de mal gebruiken met een bovenfrees van minder dan 1600 W?

Het wordt aanbevolen een bovenfrees van minimaal 1600 W te gebruiken om voldoende vermogen te garanderen en schade aan het gereedschap of een slechte snijkwaliteit te voorkomen.

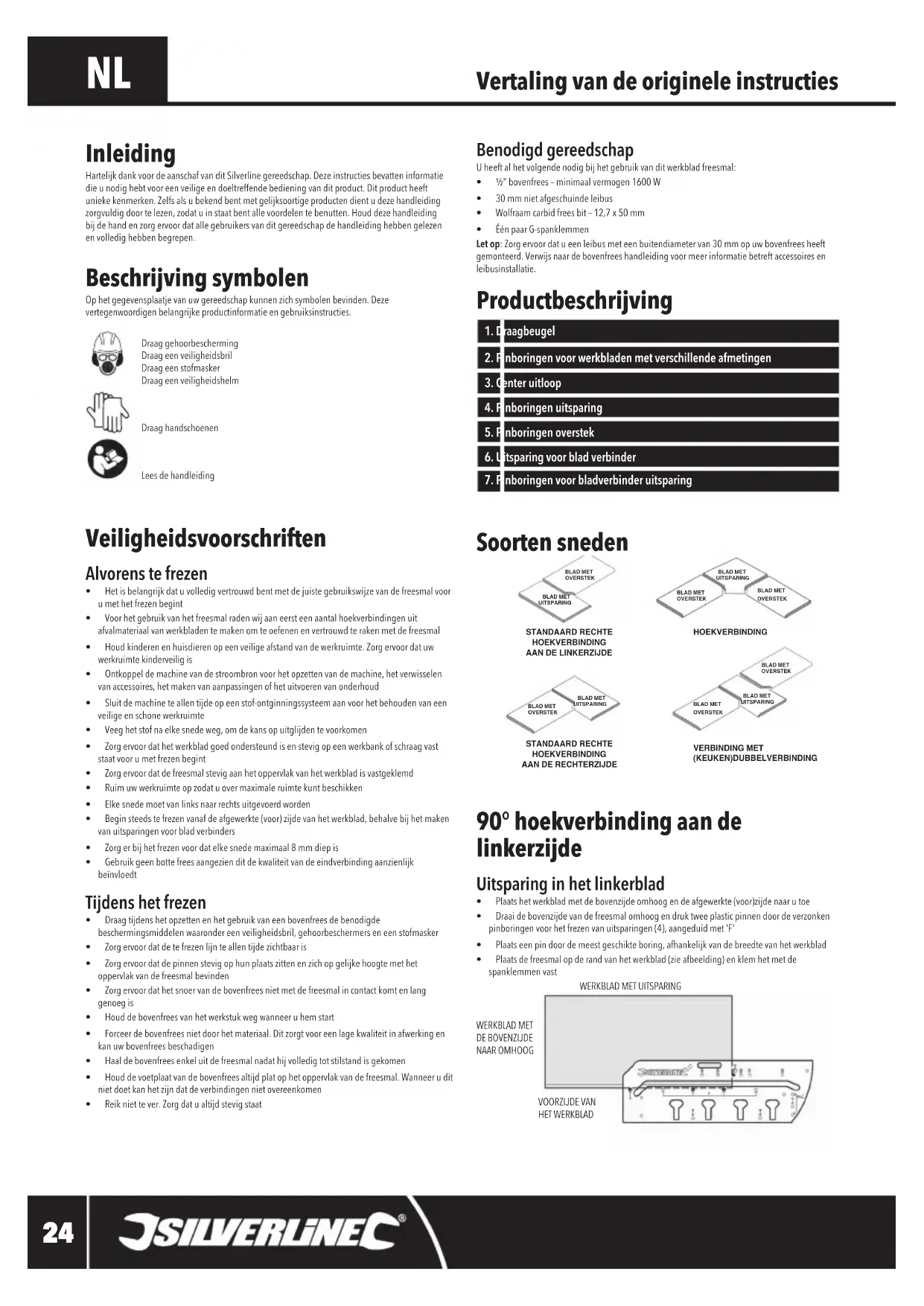

GEBRUIKSAANWIJZING 633488 SILVERLINE

Hartelijk dank voor de aanschal van dit Silverline gereedschap. Deze instructies bevatten informatie die u nodig hebt voor een veilige en doeltreffende bediening van dit product. Dit product heeft unieke kenmerken. Zelfs als u bekend bent met gelijksoortige producten dient u deze handleiding zorgvuldig door te lezen, zodat u in staat bent alle voordelen te benutten. Houd deze handleiding bij de hand en zorg ervoor dat alle gebruikers van dit gereedschap de handleiding hebben gelezen en volledig hebben begrepen.

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming Draag een veiligheidsbril Draag een stofmasker Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Veiligheidsvoorschriften

Alvorens te frezen

• Het is belangrijk dat u volledig vertrouwd bent met de juiste gebruikswijze van de freesmal voor u met het frezen begint
• Voor het gebruik van het freesmal raden wij aan eerst een aantal hoekverbindingen uit afvalmateriaal van werkbladen te maken om te oefenen en vertrouwd te raken met de freesmal
• Houd kinderen en huisdieren op een veilige afstand van de werkruimte. Zorg ervoor dat uw werkruimte kinderveilig is
• Ontkoppel de machine van de stroombron voor het opzetten van de machine, het verwisselen van accessoires, het maken van aanpassingen of het uitvoeren van onderhoud
• Sluit de machine te allen tijde op een stof-ontginningssysteem aan voor het behouden van een veilige en schone werkruimte
  • Veeg het stof na elke snede weg, om de kans op uitglijden te voorkomen
• Zorg ervoor dat het werkblad goed ondersteund is en stevig op een werkbank of schraag vast staat voor u met frezen begint
  • Zorg ervoor dat de freesmal stevig aan het oppervlak van het werkblad is vastgeklemd
  • Ruim uw werkruimte op zodat u over maximale ruimte kunt beschikken
  • Elke snede moet van links naar rechts uitgevoerd worden
• Begin steeds te frezen vanaf de afgewerkte (voor) zijde van het werkblad, behalve bij het maken van uitsparingen voor blad verbinders
  • Zorg er bij het frezen voor dat elke snede maximaal 8 mm diep is
• Gebruik geen botte frees aangezien dit de kwaliteit van de eindverbinding aanzienlijk beïnvloedt

Tijdens het frezen

• Draag tijdens het opzetten en het gebruik van een bovenfrees de benodigde
  beschermingsmiddelen waaronder een veiligheidsbril, gehoorbeschermers en een stofmasker
  • Zorg ervoor dat de te frezen lijn te allen tijde zichtbaar is
• Zorg ervoor dat de pinnen stevig op hun plaats zitten en zich op gelijke hoogte met het oppervlak van de freesmal bevinden
• Zorg ervoor dat het snoer van de bovenfrees niet met de freesmal in contact komt en lang genoeg is
  • Houd de bovenfrees van het werkstuk weg wanneer u hem start
• Forceer de bovenfrees niet door het materiaal. Dit zorgt voor een lage kwaliteit in afwerking en kan uw bovenfrees beschadigen
  • Haal de bovenfrees enkel uit de freesmal nadat hij volledig tot stilstand is gekomen
• Houd de voetplaat van de bovenfrees altijd plat op het oppervlak van de freesmal. Wanneer u dit niet doet kan het zijn dat de verbindingen niet overeenkomen
  • Reik niet te ver. Zorg dat u altijd stevig staat

Benodigd gereedschap

U heeft al het volgende nodig bij het gebruik van dit werkblad freesmal:

• 1/2" bovenfrees - minimaal vermogen 1600 W

• 30 mm niet afgeschuinde leibus

• Wolfraam carbid Irees bit - 12,7 x 50 mm

• Één paar G-spanklemmen

Let op: Zorg ervoor dat u een leibus met een buitendiameter van 30 mm op uw bovenfrees heeft gemonteerd. Verwijs naar de bovenfrees handleiding voor meer informatie betreft accessoires en leibusinstallatie.

Productbeschrijving

1. Draagbeugel
2. Pinboringen voor werkbladen met verschillende afmetingen
3. Center uitloop
4. Finboringen uitsparing
5. Finboringen overstek
6. Uitsparing voor blad verbinder
7. Fnboringen voor bladverbinder uitsparing

Soorten sneden

STANDAARD RECHTE HOEKVERBINDING AAN DE RECHTERZIJDE

VERBINDING MET (KEUKEN)DUBBELVERBINDING

90° hoekverbinding aan de linkerzijde

Uitsparing in het linkerblad

• Plaats het werkblad met de bovenzijde omhoog en de afgewerkte (voor)zijde naar u toe
• Draai de bovenzijde van de freesmal omhoog en druk twee plastic pinnen door de verzonken pinboringen voor het frezen van uitsparingen (4), aangeduid met 'F'
• Plaats een pin door de meest geschikte boring, alhankelijk van de breedte van het werkblad
• Plaats de freesmal op de rand van het werkblad (zie afbeelding) en klem het met de spanklemmen vast

• Plaats de bovenfrees in de linkerzijde van de uitloop (3). Frees altijd van links naar rechts
• Frees niet meer dan 8 mm materiaal per gang weg. Herhaal deze stappen totdat de gewenste diepte is bereikt.
  • Maak één extra gang langs de snede om het overtollige materiaal te verwijderen

Uitsparingen voor bladverbinders in het linkerblad

• Plaats het werkblad met de bovenzijde omlaag
- Draai de bovenzijde van de freesmal omlaag en druk twee plastic pinnen door de verzonken pinboringen voor het frezen van overstek (5), aangeduid met 'M'
• Druk de resterende twee pinnen door bout pinboringen (7) aangeduid met 'B'
- Plaats de freesmal, zoals afgebeeld op het werkblad en klem het met de spanklemmen vast

- Frees de uitsparingen voor de bladverbinders op 20 mm diepte uit, maar frees niet meer dan 8 mm materiaal per gang weg.

- Volg het patroon en maak daarna één extra gang langs de snede om het overtollige materiaal te verwijderen

Overstek van het rechterblad

• Plaats het werkblad met de bovenzijde omlaag
- Plaats de freesmal met de bovenzijde omlaag en druk twee plastic pinnen door de verzonken pinboringen voor het frezen van overstek (5), en druk de freesmal stevig tegen de afgewerkte rand aan

OPMERKING: Controleer of de freesmal zich op de juiste plaats bevindt voor u deze vastklemt, zodat u het werkblad niet te kort affreest voor deze verbinding.
- Klem de freesmal, wanneer deze op de juiste plaats ligt, met de spanklemmen stevig vast

• Plaats de bovenfrees in de linkerzijde van de uitloop
• Frees niet meer dan 8 mm materiaal per gang weg. Herhaal deze stappen totdat de gewenste diepte is bereikt.
• Maak één extra gang langs de snede om het overtollige materiaal te verwijderen

Uitsparingen voor bladverbinders in het rechterblad

• Houdt het werkblad met de bovenzijde omlaag.
- Draai de bovenzijde van de freesmal omhoog en druk twee plastic pinnen door de pinboringen voor het frezen van overstek (5)
• Druk de resterende twee pinnen door bout pinboringen(7)
- Plaats de freesmal zoals afgebeeld op het werkblad en klem het met de spanklemmen vast

• Frees de uitsparingen voor de bladverbinders op 20 mm diepte uit, maar frees niet meer dan 8 mm materiaal per gang weg.
• Volg het patroon en maak daarna één extra gang langs de snede om het overtollige materiaal te verwijderen.

90° hoekverbinding aan de rechterzijde

Uitsparing in het rechterblad

• Plaats het werkblad met de bovenzijde omlaag en de afgewerkte (voor)zijde naar u toe
• Draai de bovenzijde van de freesmal omhoog en druk twee plastic pinnen door de verzonken pinboringen voor het frezen van uitsparingen (4), aangeduid met 'F'
• Plaats een pin door de meest geschikte boring, afhankelijk van de breedte van het werkblad
• Plaats de freesmal op de rand van het werkblad (zie afbeelding) en klem het met de spanklemmen vast
• Plaats de bovenfrees in de linkerzijde van de uitloop (3). Frees altijd van links naar rechts

• Frees niet meer dan 8 mm materiaal per gang weg. Herhaal deze stappen totdat de gewenste diepte is bereikt
• Maak één extra gang langs de snede om het overtollige materiaal te verwijderen

Uitsparingen voor bladverbinders in het rechterblad

• Plaats het werkblad met de bovenzijde omlaag
• Draai de bovenzijde van de freesmal omlaag en druk twee plastic pinnen door de verzonken pinboringen voor het frezen van overstek (5), aangeduid met 'M'
  • Druk de resterende twee pinnen door bout pinboringen (7) aangeduid met 'B'

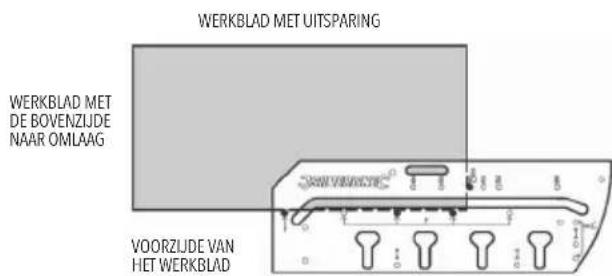

• Plaats de freesmal, zoals afgebeeld op het werkblad en klem het met de spanklemmen vast

WERKBLAD MET UITSPARING

• Frees de uitsparingen voor de bladverbinders op 20 mm diepte uit, maar frees niet meer dan 8 mm materiaal per gang weg.
• Volg het patroon en maak daarna één extra gang langs de snede om het overtollige materiaal te verwijderen.

Overstek van het linkerblad

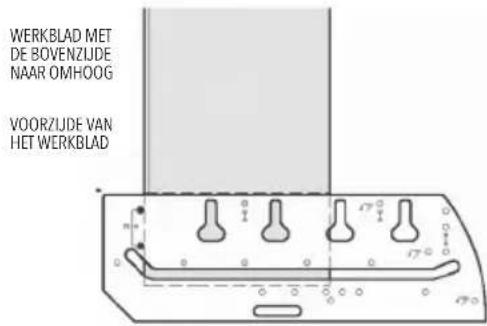

• Plaats het werkblad met de bovenzijde omhoog.
• Draai de bovenzijde van de freesmal omlaag en druk twee plastic pinnen door de verzonken pinboringen voor het frezen van overstek (5), en druk de freesmal stevig tegen de afgewerkte rand aan.

OPMERKING: Controleer of de freesmal zich op de juiste plaats bevindt voor u het vastklemt, zodat u het werkblad niet te kort affreest voor deze verbinding

WERKBLAD MET OVERSTEK

• Klem de freesmal, wanneer deze op de juiste plaats ligt, met de spanklemmen stevig vast
• Plaats de bovenfrees in de linkerzijde van de uitloop
• Frees niet meer dan 8 mm materiaal per gang weg. Herhaal deze stappen totdat de gewenste diepte is bereikt.
• Maak één extra gang langs de snede om het overtollige materiaal te verwijderen

Uitsparingen voor bladverbinders in het linkerblad

• Plaats het werkblad met de bovenzijde omlaag
• Draai de bovenzijde van de freesmal omhoog en druk twee plastic pinnen door de pinboringen voor het frezen van overstek (5)
  • Druk de resterende twee pinnen door bout pinboringen(7)
• Plaats de freesmal zoals afgebeeld op het werkblad en klem het met de spanklemmen vast

• Frees de uitsparingen voor de bladverbinders op 20 mm diepte uit, maar frees niet meer dan 8 mm materiaal per gang weg
• Volg het patroon en maak daarna één extra gang langs de snede om het overtollige materiaal te verwijderen

Silverline Tools Garantie

Dit Silverline product heeft een eindeloze garantie

Registreer dit product op www.silverlinetools.com binnen 30 dagen na aankoop om in aanmerking te komen voor de eindeloze garantie. Garantieperiode begint volgens de datum op uw aankoop bon.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

- Uw persoonlijke gegevens

- De gegevens van het product en de aankoop

U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen, worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

Wprowadzenie

NL Levenslange garantie. Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
