Produkttyp	Arbeitsschablone (Profilierungsschablone für Arbeitsplatten)
Marke	Silverline
Modell	633488
Hauptverwendung	Herstellung von Verbindungen an Arbeitsplatten (rechts, links, männlich, weiblich)
Erforderliches Material	Oberfräse 1/2" (Motor mind. 1600 W), Führungsring 30 mm, Hartmetallfräser 12,7 x 50 mm, G-Schraubzwingen
Maximale Schnitttiefe pro Durchgang	8 mm
Tiefe der Bolzenschlitze	20 mm (mit max. 8 mm pro Durchgang)
Realiserbare Verbindungsarten	Klassisch links/rechts 90°, winklig, Halbinsel
Inklusive Führungsdübel	Ja, aus Kunststoff, für männliche, weibliche und Bolzenschnitte
Empfohlene Schnittrichtung	Von links nach rechts
Erforderliche Sicherheitsausrüstung	Sicherheitsbrille, Gehörschutz, Atemschutzmaske, Helm, Handschuhe
Sicherheitshinweise	Werkzeuge vor Einstellungen abziehen; auf stabiler Oberfläche verwenden; Kinder fernhalten
Pflege	Nach Gebrauch reinigen, Zustand der Dübel prüfen, Sägemehl wegfegen
Garantie	Lebenslang (Registrierung innerhalb von 30 Tagen auf silverlinetools.com)
Seitenanzahl des Handbuchs	32 Seiten
Verfügbare Sprachen	FR, DE, NL, PL

Häufig gestellte Fragen - 633488 SILVERLINE

Welches Material wird benötigt, um diese Schablone zu verwenden?

Sie benötigen eine Oberfräse 1/2" mit einem Motor von mindestens 1600 W, einen Führungsring mit 30 mm Außendurchmesser, einen Hartmetallfräser 12,7 x 50 mm und G-Schraubzwingen.

Wie führe ich einen weiblichen Linksschnitt durch?

Legen Sie die Arbeitsplatte mit der Oberseite nach oben, stecken Sie die Dübel in die Löcher 'F' (weiblich), befestigen Sie die Schablone mit Schraubzwingen und schneiden Sie von links nach rechts in Durchgängen von max. 8 mm.

Was ist die maximale Schnitttiefe pro Durchgang?

Die maximale Schnitttiefe pro Durchgang beträgt 8 mm. Für die Bolzenschlitze (endgültige Tiefe 20 mm) führen Sie mehrere aufeinanderfolgende Durchgänge durch.

Wie unterscheidet man die Dübellöcher für männliche und weibliche Schnitte?

Die Löcher sind gekennzeichnet: 'F' für weibliche Schnitte und 'M' für männliche Schnitte. Die Bolzenlöcher sind mit 'B' gekennzeichnet.

Welche Sicherheitsausrüstung muss ich tragen?

Tragen Sie immer eine Sicherheitsbrille, einen Gehörschutz, eine Staubmaske, einen Helm und Handschuhe.

Was tun, wenn der Schnitt für die Verbindung zu kurz ist?

Überprüfen Sie vor dem Befestigen der Schablone deren Positionierung: Sie muss korrekt mit der Vorderkante der Arbeitsplatte ausgerichtet sein, um zu kurze Schnitte zu vermeiden.

Kann ich einen stumpfen Fräser verwenden?

Nein, verwenden Sie niemals einen stumpfen Fräser, da dies die Verbindungsqualität beeinträchtigen und das Werkzeug beschädigen könnte.

Wie pflege ich die Schablone nach Gebrauch?

Reinigen Sie die Schablone, fegen Sie das Sägemehl aus dem Arbeitsbereich und stellen Sie sicher, dass die Kunststoffdübel in gutem Zustand sind und nicht über die Oberfläche hinausragen.

Wie ist die Garantie für dieses Silverline-Produkt?

Die Garantie ist lebenslang unter Vorbehalt der Online-Registrierung des Produkts innerhalb von 30 Tagen nach dem Kauf auf silverlinetools.com. Es gelten die allgemeinen Geschäftsbedingungen.

Kann ich die Schablone mit einer Oberfräse mit weniger als 1600 W verwenden?

Es wird empfohlen, eine Oberfräse mit mindestens 1600 W zu verwenden, um ausreichende Leistung zu gewährleisten und Schäden am Werkzeug oder eine schlechte Schnittqualität zu vermeiden.

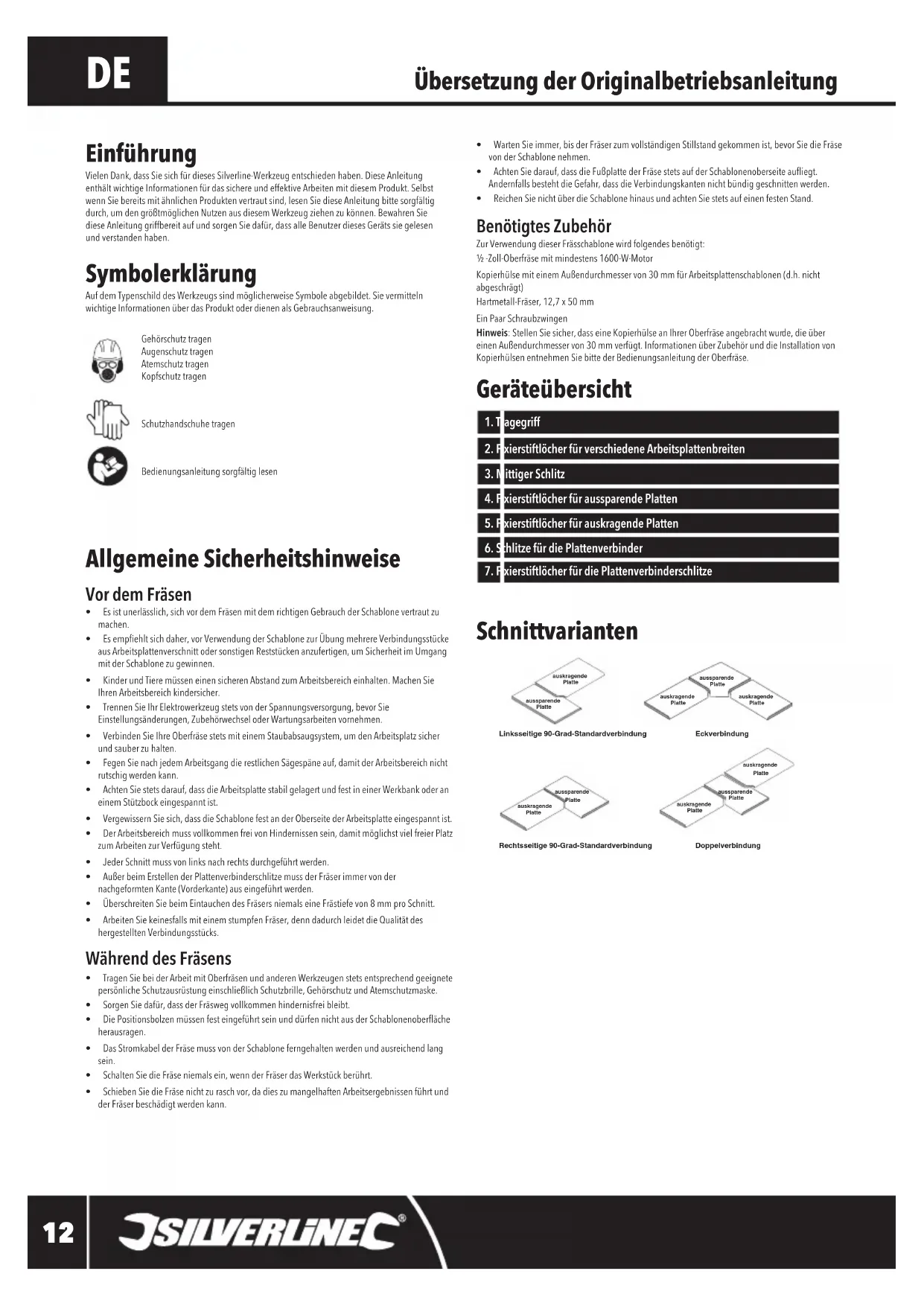

BEDIENUNGSANLEITUNG 633488 SILVERLINE

DE Frässchablone für Arbeitsplattenverbindungen

Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen Augenschutz tragen Atemschutz tragen Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Allgemeine Sicherheitshinweise

Vor dem Fräsen

• Es ist unerlässlich, sich vor dem Fräsen mit dem richtigen Gebrauch der Schablone vertraut zu machen.
• Es empfiehlt sich daher, vor Verwendung der Schablone zur Übung mehrere Verbindungsstücke aus Arbeitsplattenverschnitt oder sonstigen Reststücken anzufertigen, um Sicherheit im Umgang mit der Schablone zu gewinnen.
• Kinder und Tiere müssen einen sicheren Abstand zum Arbeitsbereich einhalten. Machen Sie Ihren Arbeitsbereich kindersicher.
• Trennen Sie Ihr Elektrowerkzeug stets von der Spannungsversorgung, bevor Sie Einstellungsänderungen, Zubehörwechsel oder Wartungsarbeiten vornehmen.
• Verbinden Sie Ihre Oberfräse stets mit einem Staubabsaugsystem, um den Arbeitsplatz sicher und sauber zu halten.
• Fegen Sie nach jedem Arbeitsgang die restlichen Sägespäne auf, damit der Arbeitsbereich nicht rutschig werden kann.
• Achten Sie stets darauf, dass die Arbeitsplatte stabil gelagert und fest in einer Werkbank oder an einem Stützbock eingespannt ist.
  • Vergewissern Sie sich, dass die Schablone fest an der Oberseite der Arbeitsplatte eingespannt ist.
• Der Arbeitsbereich muss vollkommen frei von Hindernissen sein, damit möglichst viel freier Platz zum Arbeiten zur Verfügung steht.
  • Jeder Schnitt muss von links nach rechts durchgeführt werden.
• Außer beim Erstellen der Plattenverbinderschlitze muss der Fräser immer von der nachgeformten Kante (Vorderkante) aus eingeführt werden.
• Überschreiten Sie beim Eintauchen des Fräsers niemals eine Frästiefe von 8 mm pro Schnitt.
• Arbeiten Sie keinesfalls mit einem stumpfen Fräser, denn dadurch leidet die Qualität des hergestellten Verbindungsstücks.

Während des Fräsens

• Tragen Sie bei der Arbeit mit Oberfräsen und anderen Werkzeugen stets entsprechend geeignete persönliche Schutzausrüstung einschließlich Schutzbrille, Gehörschutz und Atemschutzmaske.
• Sorgen Sie dafür, dass der Fräsweg vollkommen hindernisfrei bleibt.
• Die Positionsbolzen müssen fest eingeführt sein und dürfen nicht aus der Schablonenoberfläche herausragen.
• Das Stromkabel der Fräse muss von der Schablone ferngehalten werden und ausreichend lang sein.
  • Schalten Sie die Fräse niemals ein, wenn der Fräser das Werkstück berührt.

• Schieben Sie die Fräse nicht zu rasch vor, da dies zu mangelhaften Arbeitsergebnissen führt und der Fräser beschädigt werden kann.

• Warten Sie immer, bis der Fräser zum vollständigen Stillstand gekommen ist, bevor Sie die Fräse von der Schablone nehmen.

• Achten Sie darauf, dass die Fußplatte der Fräse stets auf der Schablonenoberseite aufliegt. Andernfalls besteht die Gefahr, dass die Verbindungskanten nicht bündig geschnitten werden.
  • Reichen Sie nicht über die Schablone hinaus und achten Sie stets auf einen festen Stand.

Benötigtes Zubehör

Zur Verwendung dieser Frässchablone wird folgendes benötigt:

½-Zoll-Oberfräse mit mindestens 1600-W-Motor

Kopierhülse mit einem Außendurchmesser von 30 mm für Arbeitsplattenschablonen (d.h. nicht abgeschrägt)

Hartmetall-Fräser, 12,7 x 50 mm

Ein Paar Schraubzwingen

Hinweis: Stellen Sie sicher, dass eine Kopierhülse an Ihrer Oberfräse angebracht wurde, die über einen Außendurchmesser von 30 mm verfügt. Informationen über Zubehör und die Installation von Kopierhülsen entnehmen Sie bitte der Bedienungsanleitung der Oberfräse.

Geräteübersicht

1. Tagegriff

2. Fixierstiftlöcher für verschiedene Arbeitsplattenbreiten

3. Mittiger Schlitz

4. Fixierstiftlöcher für aussparende Platten

5. Fixierstiftlöcher für auskragende Platten

6. Schlitze für die Plattenverbinder

7. Fixierstiftlöcher für die Plattenverbinderschlitze

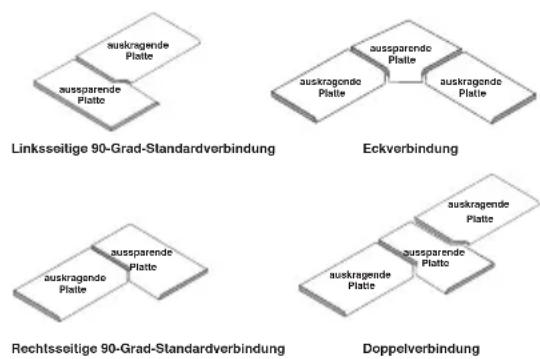

Schnittvarianten

Linksseitige 90-Grad-Verbindung

Linksseitiger aussparender Schnitt

Die Arbeitsplatte muss mit der Oberseite nach oben zeigen und mit der nachgeformten Kante (Vorderkante) Ihnen zugewandt sein.

Legen Sie die Schablone mit der Oberseite nach oben auf und führen Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für aussparende Platten (4) ein, die mit einem „F“ gekennzeichnet sind.

Führen Sie gegebenenfalls einen weiteren Fixierstift in das entsprechende Loch ein, je nach Breite der zu bearbeitenden Arbeitsplatte.

Setzen Sie die Schablone wie dargestellt an der Arbeitsplattenkante an und spannen Sie sie dann mit Schraubzwingen fest in dieser Position ein.

Setzen Sie die Oberfräse auf der linken Seite an. Fräsen Sie immer von links nach rechts.

Fräsen Sie bei jedem einzelnen Schnitt höchstens 8 mm tief. Wiederholen Sie den Vorgang, bis der Schnitt fertig ist.

Entfernen Sie das überschüssige Material mit einem abschließenden Schnitt.

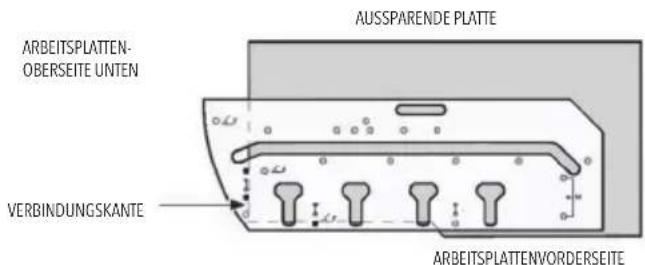

Linksseitige Plattenverbinderschlitze in der aussparenden Platte

Die Arbeitsplatte muss mit der Oberseite nach unten zeigen.

Legen Sie die Schablone mit der Oberseite nach unten auf und führen Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für auskragende Platten (5) ein, die mit einem „M“ gekennzeichnet sind.

Stecken Sie die beiden übrigen Fixierstifte in die Fixierstiftlöcher für die Plattenverbinderschlitze (7), die mit einem „B“ gekennzeichnet sind.

Setzen Sie die Schablone wie dargestellt an der Arbeitsplatte an und spannen Sie sie dann mit Schraubzwingen fest in dieser Position ein.

Die Plattenverbinderschlitze müssen 20 mm tief ausgeläst werden. Jeder einzelne Schnitt darf dabei höchstens 8 mm Frästiefe betragen.

Folgen Sie dem Schablonenmuster und entfernen Sie das überschüssige Material mit einem abschließenden Schnitt.

Linksseitiger auskragender Schnitt

Die Arbeitsplatte muss mit der Oberseite nach unten zeigen.

Legen Sie die Schablone mit der Oberseite nach unten auf und führen Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für auskragende Platten (5) ein. Drücken Sie die Schablone lest gegen die nachgeformte Kante.

HINWEIS: Vergewissern Sie sich vor dem Einspannen, dass die Schablone richtig positioniert ist, damit die Arbeitsplatte nicht zu kurz für die Plattenverbindung geschnitten wird.

Wenn die Schablone richtig aufliegt, spannen Sie sie mit Schraubzwingen fest.

Beginnen Sie, indem Sie die Oberfräse auf der linken Seite der Schablone ansetzen.

Fräsen Sie bei jedem einzelnen Schnitt höchstens 8 mm tief. Wiederholen Sie den Vorgang, bis der Schnitt fertig ist.

Entfernen Sie das überschüssige Material mit einem abschließenden Schnitt.

Linksseitige Plattenverbinderschlitze in der auskragenden Platte

Die Arbeitsplatte muss mit der Oberseite nach unten zeigen.

Legen Sie die Schablone mit der Oberseite nach oben auf und führen Sie zwei Kunststoff-Fixierstifte in die Fixierstiftlöcher für auskragende Platten (5) ein.

Stecken Sie die beiden übrigen Fixierstifte in die Fixierstiftlöcher für die Plattenverbinderschlitze (7).

Setzen Sie die Schablone wie dargestellt an der Arbeitsplatte an und spannen Sie sie dann mit Schraubzwingen fest in dieser Position ein.

Die Plattenverbinderschlitze müssen 20 mm tief ausgefräst werden. Jeder einzelne Schnitt darf dabei höchstens 8 mm Frästiefe betragen.

Folgen Sie dem Schablonenmuster und entfernen Sie das überschüssige Material mit einem abschließenden Schnitt.

Rechtsseitige 90-Grad-Verbindung

Rechtsseitiger aussparender Schnitt

Die Arbeitsplatte muss mit der Oberseite nach unten zeigen und mit der nachgeformten Kante (Vorderkante) Ihnen zugewandt sein.

Legen Sie die Schablone mit der Oberseite nach oben auf und führen Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für aussparende Platten (4) ein, die mit einem „F“ gekennzeichnet sind.

Führen Sie gegebenenfalls einen weiteren Fixierstift in das entsprechende Loch ein, je nach Breite der zu bearbeitenden Arbeitsplatte.

Setzen Sie die Schablone wie dargestellt an der Arbeitsplattenkante an und spannen Sie sie dann mit Schraubzwingen fest in dieser Position ein.

Setzen Sie die Oberfräse auf der linken Seite an. Fräsen Sie immer von links nach rechts.

- Fräsen Sie bei jedem einzelnen Schnitt höchstens 8 mm tief. Wiederholen Sie den Vorgang, bis der Schnitt fertig ist.

- Entfernen Sie das überschüssige Material mit einem abschließenden Schnitt.

Rechtsseitige Plattenverbinderschlitze in der aussparenden Platte

Die Arbeitsplatte muss mit der Oberseite nach unten zeigen.

Legen Sie die Schablone mit der Oberseite nach unten auf und führen Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für auskragende Platten (5) ein, die mit einem „M“ gekennzeichnet sind.

Stecken Sie die beiden übrigen Fixierstifte in die Fixierstiftlöcher für die Plattenverbinderschlitze (7), die mit einem „B“ gekennzeichnet sind.

Setzen Sie die Schablone wie dargestellt an der Arbeitsplatte an und spannen Sie sie dann mit Schraubzwingen fest in dieser Position ein.

Die Plattenverbinderschlitze müssen 20 mm tief ausgefräst werden. Jeder einzelne Schnitt darf dabei höchstens 8 mm Frästiefe betragen.

Folgen Sie dem Schablonenmuster und entfernen Sie das überschüssige Material mit einem abschließenden Schnitt.

Rechtsseitiger auskragender Schnitt

• Die Arbeitsplatte muss mit der Oberseite nach oben zeigen
- Legen Sie die Schablone mit der Oberseite nach unten auf und führen Sie zwei Kunststoff-Fixierstilte in die versenkten Fixierstiltlöcher für auskragende Platten (5) ein. Drücken Sie die Schablone fest gegen die nachgeformte Kante

HINWEIS: Vergewissern Sie sich vor dem Einspannen, dass die Schablone richtig positioniert ist, damit die Arbeitsplatte nicht zu kurz für die Plattenverbindung geschnitten wird.

• Wenn die Schablone richtig aufliegt, spannen Sie sie mit Schraubzwingen fest in dieser Position ein
• Beginnen Sie, indem Sie die Oberfräse auf der linken Seite der Schablone ansetzen. Fräsen Sie immer von links nach rechts
• Fräsen Sie bei jedem einzelnen Schnitt höchstens 8 mm tief. Wiederholen Sie den Vorgang, bis der Schnitt fertig ist.
• Entfernen Sie das überschüssige Material mit einem abschließenden Schnitt

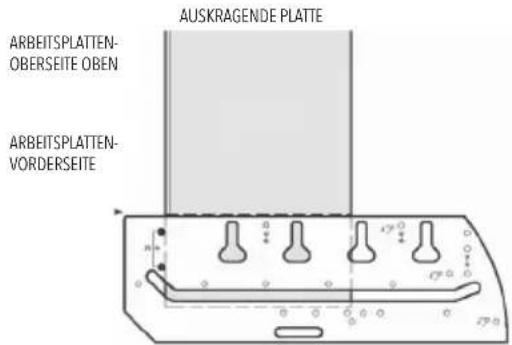

Rechtsseitige Plattenverbinderschlitze in der auskragenden Platte

• Die Arbeitsplatte muss mit der Oberseite nach unten zeigen
- Legen Sie die Schablone mit der Oberseite nach unten auf und führen Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für auskragende Platten (5) ein
- Stecken Sie die beiden übrigen Fixierstifte in die Fixierstiftlöcher für die Plattenverbinderschlitze (7)
- Setzen Sie die Schablone wie dargestellt an der Arbeitsplatte an und spannen Sie sie dann mit Schraubzwingen fest in dieser Position ein

• Die Plattenverbinderschlitze müssen 20 mm tief ausgefräst werden. Jeder einzelne Schnitt darf dabei höchstens 8 mm Frästiele betragen
• Folgen Sie dem Schablonenmuster und entfernen Sie das überschüssige Material mit einem abschließenden Schnitt

Silverline-Tools-Garantie

Für dieses Silverline-Produkt ist eine zeitlich unbegrenzte Garantie erhältlich

Produkt innerhalb von 30 Tagen nach Kauf auf www.silverlinetools.com registrieren, um von der unbefristeten Garantie zu profitieren. Die Garantiezeit beginnt mit dem Datum auf dem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

- Ihre persönlichen Angaben

- Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt. Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.
